MODE D'EMPLOI ActivePen Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / Utilisation

Testeur de tension sans contact pour la localisation de tensions électriques dans les câbles, les prises, les douilles de lampe et les fusibles. Des signaux optiques indiquent la présence d'une tension.

Consignes de sécurité

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Des changements ou modifications sur l'appareil ne sont pas permis, sinon l'autorisation et la spécification de sécurité s'annulent.
• Ne pas soumettre l'appareil à une charge mécanique, à des températures considérables ni à des vibrations importantes.
• Il convient d'être particulièrement prudent en cas de tensions supérieures à 24 V/CA rms ou 60 V/CC. Un contact des conducteurs électriques à ces tensions présente un risque de décharges électriques mortelles.
• Si l'instrument est recouvert d'humidité ou d'autres résidus conducteurs, il est interdit de travailler sous tension. À partir d'une tension de 24 V/CA rms ou 60 V/CC, il y a des risques plus élevés d'être exposé(e) à des décharges électriques mortelles en cas d'humidité.
• Nettoyer et sécher l'instrument avant toute utilisation.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Dans la catégorie des surtensionsIII (CAT III - 600 V), il est interdit de dépasser la tension de 600 V entre l'appareil de contrôle et la terre.
• S'assurer avant toute mesure que la zone à contrôler (par ex. la ligne), l'instrument de contrôle et les accessoires (par ex. la ligne de raccordement) utilisés sont en parfait état. Tester l'instrument aux sources de tension connues (par ex. une prise de 230 V pour le contrôle du courant alternatif).
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Veuillez tenir compte des mesures de sécurité fixées par les autorités locales ou nationales relatives à l'utilisation conforme de l'appareil et des équipements de protection éventuellement prescrits (p. ex. gants isolants).
• Ne pas effectuer de mesures à proximité d'installations électriques dangereuses seul et ne les réaliser que sur avis d'un électricien spécialisé.
• L'appareil de mesure ne remplace pas la vérification d'absence de tension sur les deux pôles.

- L'appareil mesure la présence de champs électrostatiques ayant une intensité suffisante. Si l'intensité du champ est trop faible, il peut y avoir encore de la tension bien qu'aucun signal d'avertissement ne s'affiche. La liste suivante des facteurs influant sur l'intensité du champ ne prétend pas être exhaustive : blindages, isolant des câbles (type, épaisseur), distance de mesure, isolation entre l'utilisateur et la surface de la masse, constructions spéciales des prises, état du testeur et des piles.

Consignes de sécurité

Utilisation avec des rayonnements électromagnétiques et des perturbations électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• L'appareil de mesure est conforme aux directives et aux valeurs limites en matière de sécurité et de compatibilité électromécanique selon les directives 2014/35/UE (directive sur la basse tension / LVD) et 2014/30/UE (compatibilité électromagnétique / CEM).
• Umarex GmbH & Co. KG déclare par la présente que l'appareil électrique ActivePen répond aux principales exigences et aux autres conditions de la directive sur la basse tension 2014/35/UE (LVD) et de la directive sur la compatibilité électromagnétique (CEM) 2014/30/EU. Le texte complet de la déclaration de conformité UE est disponible sur le site Internet suivant :

http://laserliner.com/info?an=AAG

- Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Cela peut influencer ou perturber dangereusement les appareils électroniques. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Symboles

Avertissement de la présence d'une tension électrique dangereuse : À cause de composants non protégés et sous tension à l'intérieur du boîtier, il peut y avoir un danger suffisant d'exposition des personnes au risque d'une décharge électrique.

Classe de protection II : L'appareil de contrôle dispose d'une isolation renforcée ou double.

CAT III

Catégorie de surtension III : Moyen d'exploitation dans des installations fixes et pour les cas qui ont des exigences particulières au niveau de la fiabilité et de la disponibilité des moyens d'exploitation, par ex. des interrupteurs dans des installations fixes et des appareils pour l'utilisation industrielle avec un raccordement permanent à l'installation fixe.

Laserliner

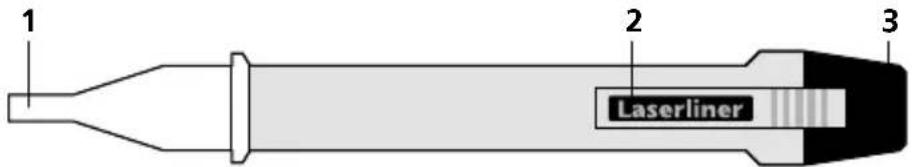

1 2 3 Laserliner

1 Pointe du détecteur
2 Clip pour la poche
3 Compartiment à piles

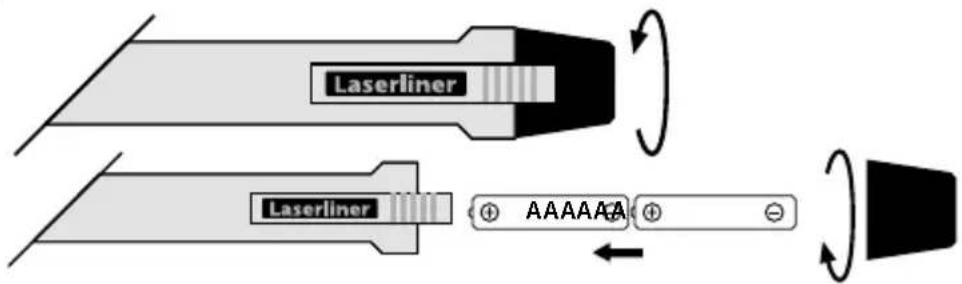

1 Mise en place des piles

Ouvrir le compartiment à piles et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

Laserliner Laserliner AAAAA

Avant toute utilisation, vérifier le bon fonctionnement de l'appareil dans un circuit de service connu en fonction de la gamme de tension indiquée pour l'appareil.

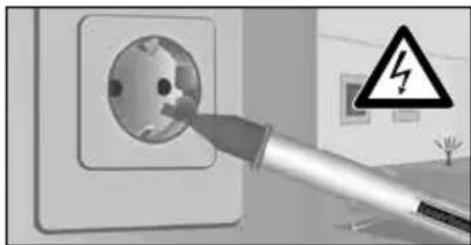

2 Localisation des tensions électriques

Poser la pointe du détecteur sur la zone à contrôler (par ex. câble, prise, etc.).

Si une tension est présente, la pointe du détecteur s'allume.

Par conséquent, au cours de la recherche des conducteurs L ou N, aucun signal ne devrait retentir sur un câble neutre.

Pour des raisons de sécurité, vérifier tous les trois fils de phase (L1, L2 et L3) pour identifier la présence d'une tension !

Changer les piles si la puissance est faible ou réduite.

Vérifier que la mise à la terre PE est sûre; si un signal retentit, l'installation n'est pas sûre. Respecter les règles techniques de sécurité pour toute opération sur des installations électriques, notamment :

1. la mise hors tension;
2. la protection contre toute remise en marche;
3. la vérification de l'absence de tension sur les deux pôles
4. la mise à la terre et le court-circuitage;
5. la protection et le recouvrement des pièces sous tension voisines.

!

Faire attention au fait qu'une tension peut toujours être présente même en l'absence d'un signal. Des différences au niveau de la construction de la douille de raccordement ou du type d'isolation (épaisseur et type) peuvent avoir une influence sur la fonctionnalité de l'appareil. Il est impossible de détecter une tension derrière des panneaux et des revêtements métalliques.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

Indicateur LED
Plage de tension 200 V/AC	... 600 V/AC
Fréquence	50 ... 60 Hz
Catégorie de surtension	CAT III - 600V(non condensante)
Degré de pollution 2
Alimentation électrique	2 x 1,5V LR03 (AAA)
Conditions de travail	-10°C ... 55°C, Humidité relative de l'air max. 80% rH, non condensante, Altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 60°C, Humidité relative de l'air max. 80% rH
Dimensions (L x H x P)	150 x 20 x 17 mm
Poids (piles incluse) 37 g

Sous réserve de modifications techniques. 19W19

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AAG
