BRUKSANVISNING ActivePen Laserliner
Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.
Funktion / användning
Kontaktlös spänningstestare för fastställande av elektrisk spänning i kablar, eluttag, lampsocklar och säkringar. Genom optiska signaler indikeras när spänning föreligger.
Säkerhetsföreskrifter
- Använd enheten uteslutande på avsett sätt inom specifikationerna.
- Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
- Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
- Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
- Var särskilt försiktig vid kontakt med spänningar högre än 24 V/AC RMS respektive 60 V/DC. Vid sådana spänningar råder det fara för livsfarliga strömstötar vid beröring av de elektriska ledarna.
- Finns det fukt eller andra ledande rester på apparaten, får man inte arbeta under spänning. Från och med en spänning på > 24 V/AC RMS respektive 60 V/DC finns det vid fuktighet en ökad risk för livsfarliga strömstötar.
– Rengör och torka apparaten inför varje användning.
- Se till att apparaten vid användning utomhus bara används vid gynnsamma väderbetingelser resp. att lämpliga skyddsåtgärder vidtas.
- I överspänningskategori III (CAT III - 600 V) får en spänning på 600 V mellan testapparat och jord inte överskridas.
- Förvissa dig inför varje mätning om att såväl det område som ska mätas (till exempel en ledning) som spänningsprovaren och det använda tillbehöret (till exempel en anslutningsledning) är i ett felfritt skick. Testa enheten mot kända apparaten (exempelvis ett 230 V eluttag för AC-kontroll).
- Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
- Beakta säkerhetsåtgärderna från lokala respektive nationella myndigheter för korrekt användning av enheten och eventuell föreskriven skyddsutrustning (t.ex. elektrikerhandskar).
- Vid mätningar i farlig närhet till elektriska anläggningar får dessa inte utföras om du är ensam och endast enligt anvisningarna från en ansvarig behörig elektriker.
- Mätapparaten ersätter inte tvåpolig kontroll av spänningsfrihet.
- Instrumentet mäter förekomsten av elektrostatiska fält med tillräcklig styrka. Om fältstyrkan är för liten kan det ändå finns en spänning, även om ingen varningssignal visas. Följande lista med faktorer som påverkar fältstyrkan gör inte anspråk på att vara fullständig: Avskärmningar, kabelisolering (typ, styrka), mätavstånd, isolering eller användare och mätyta, specialutformning av eluttag, testinstrumentets och batteriernas tillstånd.
Säkerhetsföreskrifter
Kontakt med elektromagnetisk strålning och elektromagnetiska störningar
- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
- Mätenheten överensstämmer med föreskrifter och gränsvärden för säkerhet och elektromagnetisk kompatibilitet i enlighet med riktlinjerna 2014/35/EU (lågspänning/LVD) och 2014/30/EU (elektromagnetisk kompatibilitet/EMV).
- Umarex GmbH & Co. KG förklarar härmed att elapparaten ActivePen uppfyller de väsentliga kraven och övriga bestämmelser i det europeiska lågspänningsdi rektivet 2014/35/EU (LVD) och EMV-direktivet 2014/30/EU. Den fullständiga tex ten i EU:s konformitetsförklaring kan hämtas på följande internetadress:
http://laserliner.com/info?an=AAG
- Lokala driftsbegränsningar, t.ex. på sjukhus, fl ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
Symboler
Varning för farlig elektrisk spänning: Genom oskyddade spänningsförande byggkomponenter inne i huset kan en tillräcklig fara uppstå att personer utsätts för risken att få en elektrisk stöt.
Skyddsklass II: Testapparaten är försedd med en förstärkt eller dubbel isolering.
CAT III
Överspänningskategori III: Utrustning i fasta installationer och i sådana fall där det ställs särskilda krav på tillförlitlighet och tillgänglighet för utrustningen, t.ex. omkopplare i fasta installationer och apparater för industriellt bruk med permanent anslutning till den fasta installationen.
Laserliner


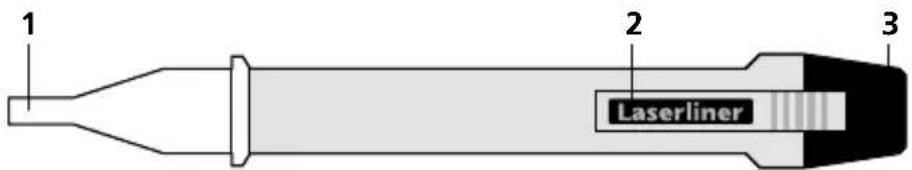

1 2 3 Laserliner1 Detektorspets 2 Fickspänne 3 Batterifack
1 Sätt i batterierna

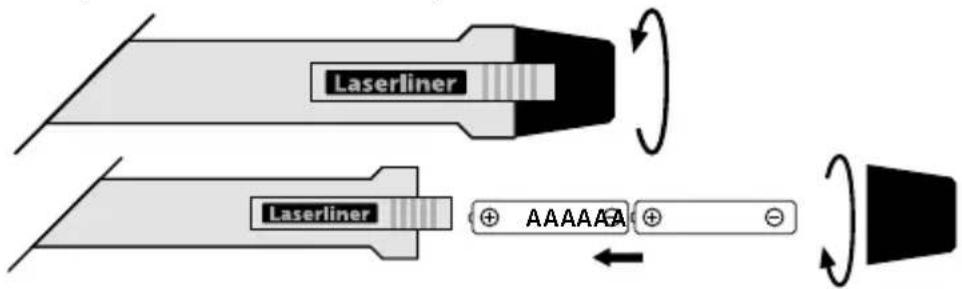

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.
Testa apparaten före varje användning med en bekant driftströmkrets i enlighet med angivet spänningsområde för apparaten.
2 Lokalisera elektriska spänningar

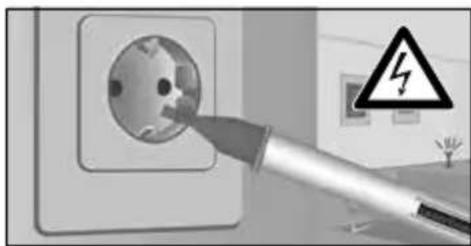

Sätt detektorspetsen på det område som ska testas (t.ex. kabel, eluttag osv.).
Om spänning föreligger lyser detektorspetsen.
Därefter kontrolleras neutralledaren med avseende på bestämning av fas-/nolledare, här bör ingen signal föreligga.
Testa för säkerhets skull alla tre fasledarna (L1, L2, L3) om det finns spänning!
Vid svag eller minskad effekt ska batterierna bytas.
Kontrollera av säkerhetsskäl PE-jordförbindelsen, om en signal föreligger här är installationen inte säker. Följ de tekniska säkerhetsföreskrifterna för arbete på elektriska anläggningar, bland annat:
- Koppla från strömmen
- Säkra mot tillkoppling av strömmen
- Kontrollera spänningsfrihet tvåpoligt
- Jorda och kortslut
- Täck över och säkra angränsande spänningsledande delar.
!
Observera att det alltid kan finnas spänning trots att en indikation på detta uteblir. På grund av skillnader i konstruktion på kontakter eller olika slags isolering (tjocklek och typ) kan funktionaliteten påverkas. Bakom paneler och lock av metall kan ingen spänning upptäckas.
Anvisningar för underhåll och skötsel
Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.
Tekniska data
| Indikator | Lysdiod |
| Spänningsområde 200 V/AC ... 600 V/AC | |
| Frekvens 50 ... 60 Hz | |
| Överspänningskategori | CAT III - 600V(ej kondenserande) |
| Nedsmutsningsgrad 2 | |
| Strömförsörjning 2 x 1,5V | LR03 (AAA) |
| Arbetsbetingelser | -10°C ... 55°C, Luftfuktighet max.80% rH, icke-kondenserande,Arbetshöjd max. 2 000 m över havet |
| Förvaringsbetingelser | -10°C ... 60°C,Luftfuktighet max. 80% rH |
| Mått (B x H x Dj) 150 x 20 | x 17 mm |
| Vikt (inklusive batterier) | 37 g |
Med reservation för tekniska ändringar. 19W19
EU-bestämmelser och kassering
Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.
Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektronikapparater.
Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AAG
