MANUAL DE USUARIO ActivePen Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Funcionamiento y uso

Detector de tensión sin contacto, para localizar tensiones eléctricas en cables, enchufes, portalámparas y fusibles.

La existencia de tensión se indica mediante señales visuales.

Instrucciones de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• Cuando se trate de tensiones superiores a 24 V/AC rms o 60 V/DC es muy importante trabajar con especial precaución. El contacto con los conductores eléctricos bajo esas tensiones supone riesgo de descarga eléctrica ya mortal.
• No se puede poner el aparato bajo tensión cuando haya sido salpicado con humedad u otras sustancias conductoras. A partir de una tensión de > 24 V/AC rms o de 60 V/DC el riesgo de descargas eléctricas mortales por humedad es muy superior.
• Limpie y seque el aparato antes de utilizarlo.
• Cuando utilice el aparato al aire libre procure que sea usado bajo las condiciones meteorológicas adecuadas o con las medidas de protección correspondientes.
• En la categoría de sobretensión III (CAT III - 600 V) no se puede exceder la tensión de 600 V entre el comprobador y tierra.
• Asegúrese antes de cada medición de que la zona a comprobar (p. ej. cable), el aparato y los accesorios a utilizar (p. ej. cable de conexión) están en perfecto estado. Pruebe el aparato en puntos de tensión conocidos (p. ej. enchufe de 230 V para la comprobación AC).
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• Por favor, siga las instrucciones de precaución de las autoridades locales y nacionales sobre el uso correcto del aparato, así como sobre la utilización de eventuales equipos de seguridad obligatorios (p. ej. guantes para electricistas).
• No realice trabajos a solas a una distancia peligrosa de instalaciones eléctricas y si lo hace, siga las instrucciones de un técnico electricista competente.
• El sensor no sustituye a la comprobación en fase en dos polos para verificar la ausencia de tensión.

- DEI aparato mide la existencia de campos electrostáticos de suficiente intensidad. Si esa intensidad de campo es demasiado baja, aún puede existir tensión, aunque no se emita ninguna señal de advertencia. La siguiente lista de factores de influencia sobre la intensidad de campo no pretende ser exhaustiva: blindajes, aislamiento de cables (tipo, grosor), distancia de medición, aislamiento entre usuario y superficie de medición, modelos especiales de tomas de corriente, estado del comprobador y de las baterías.

Instrucciones de seguridad

Tratamiento de radiación electromagnética e interferencias electro-magnéticas

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea CEM 2014/30/UE.
• El instrumento de medición cumple las normas y los límites de seguridad y compatibilidad electromagnética de conformidad con las Directivas 2014/35/UE (baja tensión / LVD) y 2014/30/UE (compatibilidad electromagnética / CEM).
• Umarex GmbH & Co. KG declara que el dispositivo eléctrico ActivePen cumple los requisitos básicos y otras disposiciones de la Directiva europea 2014/35/UE de baja tensión (LVD) y la Directiva 2014/30/UE de compatibilidad electromagnética (CEM). El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet:

http://laserliner.com/info?an=AAG

- Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marca-pasos. Existe la posibilidad de un efecto peligroso o interferencia sobre dispositivos electrónicos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Símbolos

Aviso de tensión eléctrica peligrosa: por componentes conductores de tensión sin aislamiento en el interior de la carcasa pueden darse las condiciones de riesgo sufientes para exponer a las personas al riesgo de una descarga eléctrica.

Clase de protección II: el comprobador dispone de aislamiento reforzado o doble.

CAT III

Categoría de sobretensión III: medios de producción en instalaciones fijas y los casos en los que se exigen requisitos especiales de seguridad y disponibilidad de los medios, como son interruptores en instalaciones fijas y aparatos de uso industrial con conexión permanente a la instalación fija.

Laserliner

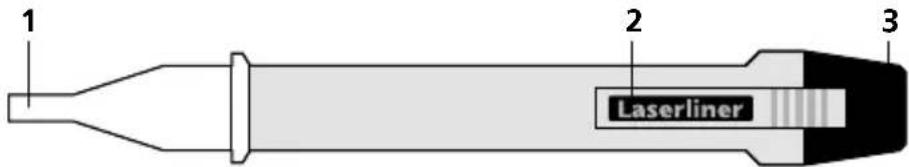

1 2 3 Laserliner

1 Punta del detector
2 Clip de bolsillo
3 Compartimento de pilas

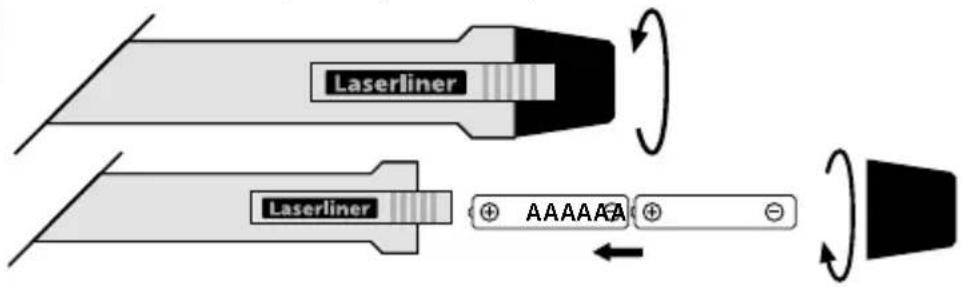

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

Laserliner Laserliner + AAAAAA

Compruebe el funcionamiento del aparato, antes de cada uso, en un circuito de servicio conocido y conforme con el rango de tensión especificado del aparato.

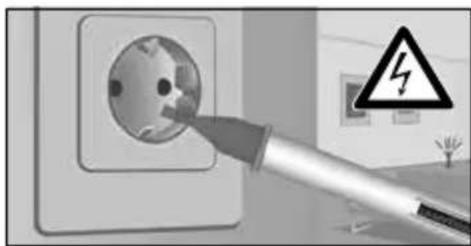

2 Detección de tensiones eléctricas

Aplique la punta del detector sobre las zonas a comprobar (p. ej. cables, enchufes, etc.).

Ante la presencia de tensión se enciende la punta del detector.

Compruebe a continuación el conductor neutro para determinar los conductores L/N, aquí no debe producirse ninguna señal.

Para mayor seguridad compruebe si hay tensión en los tres hilos de fase (L1, L2, L3).

Cambie las pilas cuando la potencia sea débil o reducida.

Para mayor seguridad, compruebe la conexión a tierra PE. Si se produce alguna señal la instalación no es segura. Observe las reglas técnicas de seguridad para trabajar en instalaciones eléctricas, entre otras:

1. Desconectar
2. Asegurar contra la conexión de nuevo
3. Comprobar la ausencia de tensión en los dos polos
4. Toma a tierra y cortocircuito
5. Asegurar y cubrir las piezas adyacentes conductoras de tensión

!

Tenga en cuenta que aún puede existir tensión aunque el indicador permanezca apagado. Los distintos tipos de zócalos de conexión o de aislamiento (grosor y tipo) pueden influir sobre el funcionamiento del aparato. No se puede detectar ninguna tensión detrás de paneles o de cubiertas metálicas.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datos técnicos

Indicador	LED
Rango de tensión 200 V/AC	... 600 V/AC
Frecuencia 50 ... 60 Hz
Categoría de sobretensión	CAT III - 600V(no condensante)
Grado de suciedad 2
Alimentación 2 x 1,5V LR03	(AAA)
Condiciones de trabajo	-10°C ... 55°C, Humedad del aire máx.80% h.r., No condensante,Altitud de trabajo máx. 2000 m sobreel nivel del mar (nivel normal cero)
Condiciones de almacén	-10°C ... 60°C,Humedad del aire máx. 80% h.r.
Dimensiones (An x Al x F) 1	50 x 20 x 17 mm
Peso (pilas incluida)	37 g

Sujeto a modificaciones técnicas. 19W19

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=AAG
