BRUGSANVISNING ActivePen Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse

Kontaktfri spændingstester til lokalisering af elektriske spændinger i kabler, stikkontakter, lampefatninger og sikringer. Via visuelle signaler indikeres det, om der findes en spænding.

Sikkerhedsanvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Ved omgang med spændinger højere end 24 V/AC rms eller 60 V/DC skal der udvises særlig forsigtighed. Ved berøring af de elektriske ledninger er der allerede ved disse spændinger livsfare pga. elektrisk stød.
• Hvis apparatet er blevet fugtigt eller påført andre elektrisk ledende restprodukter, må der ikke arbejdes under spænding. Fra ogmed en spænding på 24 V/AC rms eller 60 V/DC er der ekstra stor fare for livsfarlige stød pga. fugten.
• Apparatet skal rengøres og tørres inden ibrugtagning.
• Ved brug udendørs må apparatet kun anvendes under egnede vejrforhold og/eller ved brug af passende beskyttelsesforanstaltninger.
• I overspændingskategorien III (CAT III - 600 V) må spændingen mellem prøveapparat og jord ikke overskride 600 V.
• Inden hver måling skal man sikre sig, at både det område, der skal testes (fx en ledning), og testapparatet samt det anvendte tilbehør (fx tilslutningsledning) er i fejlfri stand. Apparatet skal testes på kendte spændingskilder (fx 230 V stik til AC-test).
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Følg de sikkerhedsregler, der måtte være udstukket af lokale eller nationale myndigheder vedr. korrekt brug af apparatet, og evt. nødvendigt sikkerhedsudstyr (fx elektriker-handsker).
• Undlad at udføre arbejde alene i faretruende nærhed af elektriske anlæg, og altid kun under vejledning af en autoriseret elektriker.
• Måleapparatet kan ikke erstatte topolet test for spændingsfri tilstand.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling og fejl

- Måleapparatet overholder forskrifterne og grænseværdierne for elektro-magnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

- Måleren overholder de sikkerhedsmæssige og elektromagnetiske kompati-bilitetsbestemmelser og grænseværdier iht. 2014/35/EU (lavspænding / LVD) og 2014/30/EU (elektromagnetisk kompati-bilitet / EMC).

- Umarex GmbH & Co. KG erklærer herved, at det elektriske apparat ActivePen opfylder de væsentlige krav og andre bestemmelser i det europæiske lavspæn dingsdirektiv 2014/35/EU (LVD) og EMC-direktivet 2014/30/EU. Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: http://laserliner.com/info?an=AAG

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning af eller fejl i elektronisk udstyr er til stede.

Symboler

Advarsel mod farlig elektrisk spænding: Ubeskyttede, spændingsførende komponenter i husets indre kan være tilstrækkeligt farlige til at udsætte personer for risiko for elektrisk stød.

Beskyttelsesklasse II: Prøveapparatet har forstærket eller dobbelt isolering.

CAT III

Overspændingskategori III: Driftsmidler i faste installationer og i tilfælde, hvor der stilles særlige krav til driftsmidlernes pålidelighed og tilgængelighed, fx kontakter i faste installationer og apparater til industriel brug med varig tilslutning til den faste installation.

Laserliner

1 2 3 Laserliner

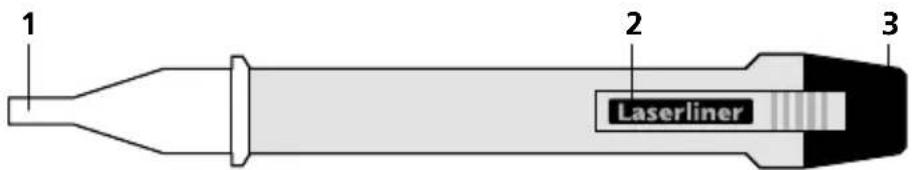

1 Detektorspids 2 Lommeclip 3 Batterirum

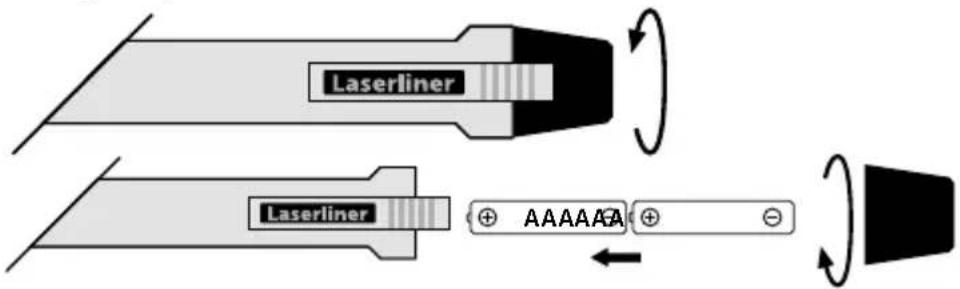

1 Isætning af batterier

Åbn batterihuset og læg batterierne i. Vær opmærksom på de angivne poler.

Laserliner Laserliner + AAAAAA + -

Inden hver ibrugtagning skal man kontrollere apparatet under en kendt hjælpekreds svarende til apparatets angivne spændingsområde.

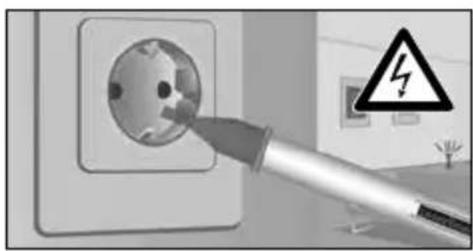

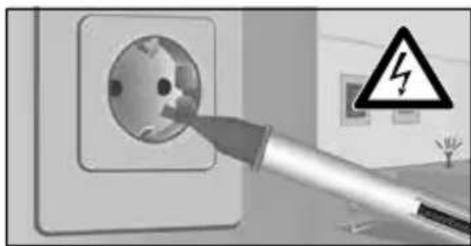

Sæt detektorspidsen på det område, der skal prøves (fx kabel, stikkontakt, osv.).

Hvis der findes en spænding, lyser detektorspidsen.

Derefter foretager man en kontrolprøve på den neutrale leder for at bestemme L/N-forholdet; her bør der ikke afgives et signal.

For en sikkerheds skyld kontrolleres alle tre faseledere (L1, L2, L3) for spænding!

Hvis styrken er svag eller reduceret, skal batterierne udskiftes.

For en sikkerheds skyld bør man kontrollere PE-jordforbindelsen. Hvis der herved vises et signal, betyder det, at installationen ikke er sikker. Bemærk de tekniske sikkerhedsregler for arbejde med elektrisk udstyr, herunder:

Vær opmærksom på, at der godt kan være spænding, selv om dette ikke indikeres af apparatet. Funktionaliteten kan påvirkes af konstruktionsforskelle i stikforbindelsen eller isoleringsmåden (tykkelse og type). Apparatet kan ikke detektere spændinger bag paneler og metalafskærmninger.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Batterierne skal tages ud inden længere opbevaringsperioder. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data

Indikator LED
Spændingsområde 200 V/AC ...	600 V/AC
Frekvens 50 ... 60 Hz
Overspændingskategori	CAT III - 600V(ikke-kondenserende)
Tilsmudsningsgrad 2
Strømforsyning	2 x 1,5V LR03 (AAA)
Arbejdsbetingelser	-10°C ... 55°C,Luftfugtighed maks. 80% rH,ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-10°C ... 60°C,Luftfugtighed maks. 80% rH
Mål (B x H x D)	150 x 20 x 17 mm
Vægt (inkl. batterier) 37 g

Forbehold for tekniske ændringer. 19W19

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AAG
