MODE D'EMPLOI HTT 5 STIEBEL ELTRON

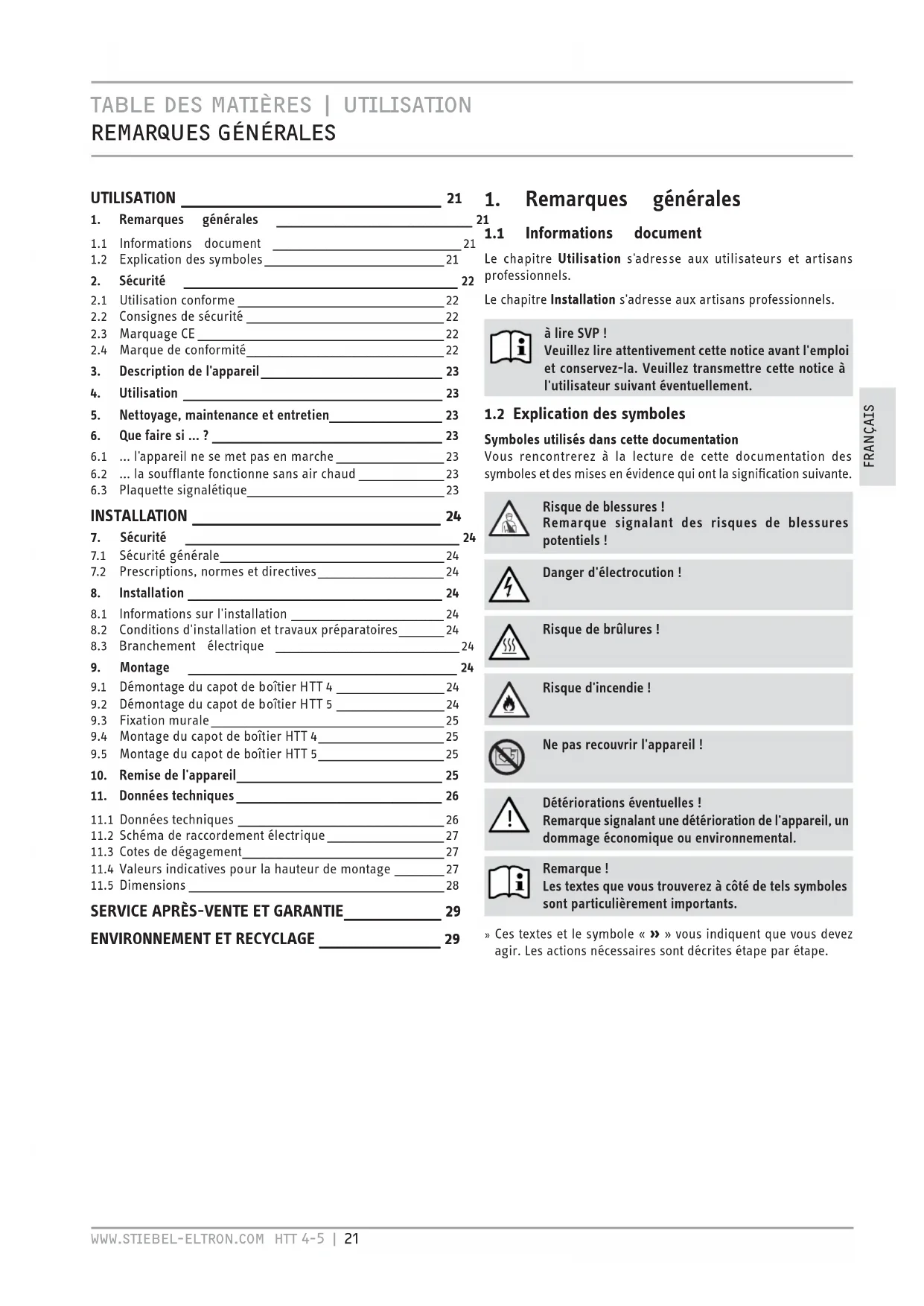

1. Remarques générales

1.1 Informations document

Le chapitre Utilisation s'adresse aux utilisateurs et artisans professionnels. Le chapitre Installation s'adresse aux artisans professionnels. à lire SVP ! Veuillez lire attentivement cette notice avant l'emploi et conservez-la. Veuillez transmettre cette notice à l'utilisateur suivant éventuellement.

1.2 Explication des symboles

Symboles utilisés dans cette documentation Vous rencontrerez à la lecture de cette documentation des symboles et des mises en évidence qui ont la signification suivante. Risque de blessures ! Remarque signalant des risques de blessures potentiels ! Danger d'électrocution ! Risque de brûlures ! Risque d'incendie ! Ne pas recouvrir l'appareil !

Détériorations éventuelles ! Remarque signalant une détérioration de l'appareil, un dommage économique ou environnemental. Remarque ! Les textes que vous trouverez à côté de tels symboles sont particulièrement importants. » Ces textes et le symbole « » » vous indiquent que vous devez agir. Les actions nécessaires sont décrites étape par étape. UTILISATION ___________________________________________ 21

6.1 ... l'appareil ne se met pas en marche ________________________ 23

6.2 ... la soufflante fonctionne sans air chaud ___________________ 23

8.2 Conditions d'installation et travaux préparatoires __________ 24

9.1 Démontage du capot de boîtier HTT 4 ________________________24

9.2 Démontage du capot de boîtier HTT 5 ________________________24

11.2 Schéma de raccordement électrique __________________________ 27

11.3 Cotes de dégagement _____________________________________________ 27

11.4 Valeurs indicatives pour la hauteur de montage ___________ 27

2.1 Utilisation conforme

Cet appareil sert à sécher les mains. Tout emploi sortant de ce cadre est considéré comme non conforme. Fait aussi partie d'une utilisation conforme le respect de cette notice. Toute garantie expire en cas de modifications ou de transformations apportées à cet appareil.

2.2 Consignes de sécurité

Risque de brûlure ! Une température pouvant atteindre plus de 90 °C règne à l'orifice de sortie de l'air chaud lorsque l'appareil est en service. Risque de brûlure ! A moins d'avoir été supervisées ou d'avoir reçu les instructions d'usage de la personne responsable de leur sécurité, les personnes (y compris des enfants) aux capacités physiques, sensorielles ou mentales réduites ne doivent pas utiliser cet appareil. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil ! Risque d'incendie ! Ne pas poser d'objets sur l'appareil. Ne pas y appuyer d'objets et ne pas en insérer entre l'appareil et le mur. Ne pas poser non plus à proximité immédiate de l'appareil d'objets ou d'étoffes combustibles, inflammables ou isolants thermiques tels que linge, couvertures, journaux, récipients contenant de la cire ou de l'essence, bombes aérosols et autres produits identiques. Risque d'incendie ! Ne pas utiliser l'appareil si ... ... un risque d'incendie ou d'explosion dans les locaux à cause de produits chimiques, de gaz ou de vapeurs existe. ... des câbles ou des récipients susceptibles de contenir ou de transporter des matériaux inflammables ou explosibles se trouvent à proximité immédiate. ... des travaux de pose, de ponçage, de vitrification sont exécutés dans le local où l'appareil est installé. ... on manipule des bombes aérosol, de la cire ou d'autres produits identiques. Aérer suffisamment la pièce avant d'utiliser l'appareil. Danger d'électrocution ! Ne pas introduire d'objet dans une ouverture de l'appareil. Ceci pourrait engendrer des chocs électriques mortels et/ou des incendies. Ne pas recouvrir l'appareil ! Ne pas recouvrir l'appareil afin d'éviter toute surchauffe. Remarque ! Ne pas mettre l'appareil en service si les distances minimales par rapport aux objets adjacents ne sont pas maintenues. Remarque ! Si vous utilisez l'appareil dans des ateliers ou autres locaux dans lesquels une odeur de gaz d'échappement, d'huile et d'essence, etc. se dégage ou dans lesquels des solvants et des produits chimiques sont employés, des désagréments persistants causés par les odeurs et des contaminations éventuelles peuvent survenir. Remarque ! Veillez à garder toujours dégagé l'orifice d'aspiration d'air au-dessous et à l'arrière de l'appareil. Remarque ! Respectez la distance minimale vers le bas par rapport à la grille de sortie de l'air (se référer au chapitre Données techniques). L'air chaud doit pouvoir sortir sans aucune entrave. Remarque ! Ne pas asperger l'appareil avec un tuyau d'eau pour le nettoyer (se référer au chapitre Nettoyage, maintenance et entretien).

Le marquage CE certifie que l'appareil répond à toutes les exigences fondamentales : —directive sur la compatibilité électromagnétique —directive basse tension

2.4 Marque de conformité

Voir plaque signalétique.UTILISATION

3. Description de l'appareil

Cet appareil fonctionne sans contact. Il est équipé d'un capteur optique qui active automatiquement le chauffage et la soufflante à l’approche des mains. La zone de réaction se situe entre quatre et treize cm au-dessous de la grille de sortie d'air. L'appareil se coupe environ trois secondes après que les mains soient retirées. En raison de la forme du boîtier, il n'est pratiquement pas possible de déposer des cigarettes ou objets du même genre sur l'appareil. Évitez les retraits de mur au niveau de la surface supérieure de l'appareil afin de conserver cet effet. Le HTT 5 est en plus protégé des détériorations par un boîtier aluminium moulé robuste.

» Secouez bien vos mains humides au-dessus du lavabo avant de les faire sécher. Ceci réduira le temps de séchage et fait économiser de l'énergie. » Maintenez ensuite vos mains sous la grille de sortie d'air et frottez-les dans le flux d'air chaud.

5. Nettoyage, maintenance et entretien

Un chiffon humide suffit pour l'entretien du boîtier. N'utilisez pas de produit de nettoyage abrasifs ou solvants ! Essuyez ensuite avec un chiffon doux. N'aspergez pas l'appareil avec un tuyau d'eau ou d'autres dispositifs identiques. De l'eau pourrait pénétrer dans l'appareil.

6. Que faire si ... ?

6.1 ... l'appareil ne se met pas en marche

—Contrôlez les fusibles dans la boîte de fusibles de la maison. —Le fonctionnement de l'appareil est entravé par quelque chose qui recouvre le capteur optique. Dans ce cas, l'appareil se coupe après trois secondes environ afin d'éviter un fonctionnement permanent. Vérifiez en cas de perturbation si la surface du capteur est intacte. L'appareil refonctionne sans problème dès que vous aurez éloigné les objets éventuels.

6.2 ... la soufflante fonctionne sans air chaud

—Le registre de chauffage est coupé en cas de surchauffe mais la soufflante continue de fonctionner pour le refroidissement. La sonde thermométrique remet le corps de chauffe en marche deux minutes environ après avoir coupé l'appareil.

6.3 Plaquette signalétique

La plaquette signalétique se trouve au-dessous de l'appareil.24 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALLATION SÉCURITÉ

L'installation, la mise en service, la maintenance et les réparations de cet équipement ne doivent être effectuées que par un artisan professionnel.

7.1 Sécurité générale

Nous garantissons un bon fonctionnement et la sécurité d'exploitation uniquement si les accessoires d'origine destinés à l'appareil ainsi que les pièces de rechange d'origine sont utilisés.

7.2 Prescriptions, normes et directives

Remarque ! Prenez en compte toutes les prescriptions et les consignes nationales et régionales. Remarque ! Tenez compte de la zone de protection respective lors de l'installation de l'appareil dans des pièces avec baignoire et/ou douche. Installez l'appareil selon les indications reportées sur la plaque signalétique. Vous trouverez la norme relative à la zone de protection dans VDE0100-701 pour l'Allemagne.

8.1 Informations sur l'installation

—Montez l'appareil à un mur plein sans retrait afin d'éviter les détériorations par vandalisme.

8.2 Conditions d'installation et travaux préparatoires

—N'accrochez l'appareil qu'à une paroi verticale résistant à une température de plus de 90 °C. —Respectez impérativement les distances minimales.

8.3 Branchement électrique

Remarque ! Se référer à la plaque signalétique. La tension indiquée doit concorder avec celle du secteur. Danger d'électrocution ! Le raccordement au secteur ne peut être qu'une connexion fixe. L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm. » Choisissez une section de conducteur suffisante. » Raccordez les conducteurs électriques selon le schéma de raccordement (se référer aux Données techniques). 26_07_32_0030

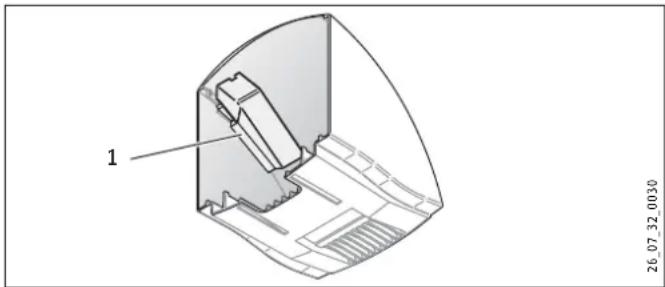

1 Equerre plastique L'équerre plastique fixée dans le capot du boîtier du HTT 5 sert d'isolation supplémentaire pour le câble de raccordement électrique et la borne.

Danger d'électrocution ! Exécutez tous les travaux de raccordement et d'installation électriques conformément aux prescriptions.

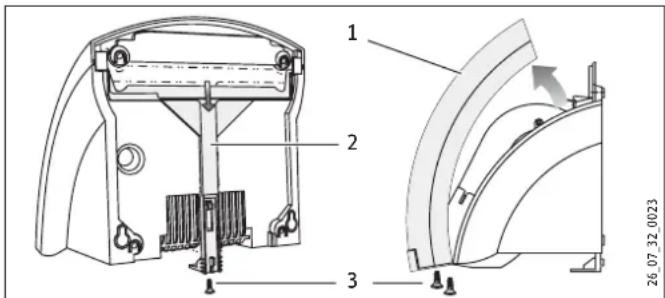

9.1 Démontage du capot de boîtier HTT 4

1 Capot de boîtier 2 Verrou 3 Vis » Dévissez les vis du capot de boîtier et desserrez le verrou. » Tirez le verrou vers le bas. » Ôtez le capot du boîtier.

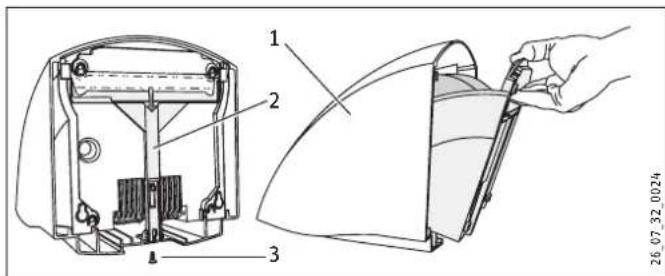

9.2 Démontage du capot de boîtier HTT 5

» Desserrez la vis de verrouillage. » Tirez le verrou vers le bas. » Ôtez le capot du boîtier.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 25

1 Capot de boîtier 2 Verrou 3 Vis de verrouillage

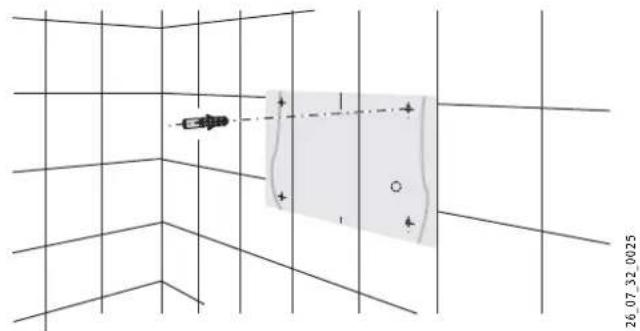

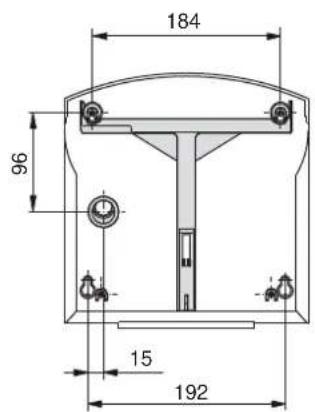

26_07_32_0025 » Découpez le gabarit de perçage qui se trouve à la fin de cette notice. » Reportez les 4 points de fixation sur le mur à l'aide du gabarit de perçage. Prêtez attention à la longueur et à la position du câble de raccordement électrique. Orientez-vous sur les valeurs indicatives de hauteur (se référer aux Données techniques). » Percez les trous de fixation et placez des chevilles dedans. » Vissez les vis de fixation inférieures dans le mur. 26_07_32_002626_07_32_0039

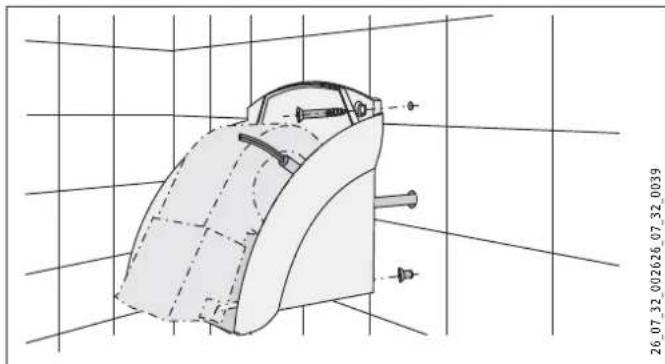

1 Passe-câble » Passez le câble de raccordement électrique par le passe-câble dans la paroi arrière de l'appareil. » Installez l'appareil sur les vis de fixation par les orifices correspondants. » Vissez l'appareil au mur avec les deux autres vis. » Connectez le câble de raccordement électrique à l'appareil. Remarque ! Veillez à ce que les fils du câble de raccordement électrique se trouvent dans la zone du moteur de soufflante. Remarque ! Respectez la longueur maximale du câble de raccordement électrique. (Se référer aux Données techniques)

9.4 Montage du capot de boîtier HTT 4

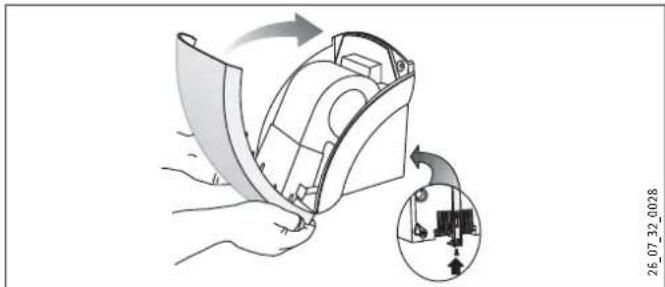

26_07_32_0028 » Placez le capot du boîtier sur l'appareil en l'inclinant quelque peu puis basculez-le en direction du mur. » Insérez le verrou vers le haut jusqu'en butée. » Vissez le verrou et le capot de boîtier fermement.

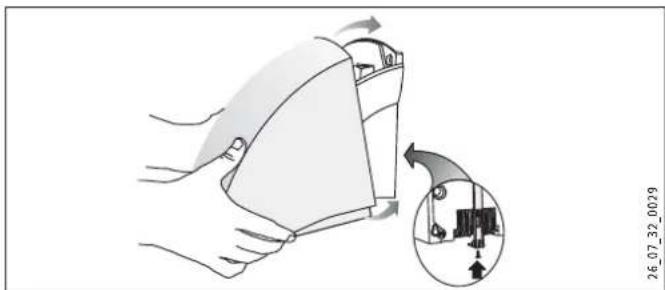

9.5 Montage du capot de boîtier HTT 5

26_07_32_0029 » Insérez le capot du boîtier, légèrement incliné, sur l'appareil jusqu'en butée. Veillez à ce que les crochets formés sur le dessous du capot de boîtier s'accrochent à l'arrière de la paroi arrière de l'appareil. » Levez légèrement le capot de boîtier sur l'avant pour le verrouiller puis insérez le verrou vers le haut jusqu'en butée. » Vissez le verrou fermement.

10. Remise de l'appareil

Expliquez le fonctionnement de l’appareil à l’utilisateur. Attirez particulièrement son attention sur les consignes de sécurité. Remettez-lui les instructions d’utilisation et d’installation.26 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALLATION

11. Données techniques

11.1 Données techniques

Modèle Sèche-mains Type HTT 4 WS turbotronic HTT 5 WS turbotronic HTT 5 AM turbotronic HTT 5 SM turbotronic Réf. commande 74464 74465 182052 182053 Couleur blanc neige blanc de sécurité anthracite métallisé argent métallisé Boîtier plastique (ABS) aluminium moulé sous pression, laqué aluminium moulé sous pression, laqué aluminium moulé sous pression, laqué Données de service Puissance nominale W 2600 2600 2600 2600 Puissance de chauffe W 2500 2500 2500 2500 Puissance ventilateur W 100 100 100 100 Raccordement 1/N ~ 220-240 V 50/60 Hz 1/N ~ 220-240 V 50/60 Hz 1/N ~ 220-240 V 50/60 Hz 1/N ~ 220-240 V 50/60 Hz Classe de protection selon EN 60335 II II II II Indice de protection IP 23 IP 23 IP 23 IP 23 Bruits de fonctionnement ~ dB (A) 54 54 54 54 Débit d’air ~ m³/h 146 146 146 146 Durée de fonctionnement s 36 36 36 36 Encombrement et poids Dimensions H x W x D mm 250 x 238 x 230 266 x 257 x 230 266 x 257 x 230 266 x 257 x 230 Weight kg 2,7 4,2 4,2 4,2 Maximum length of the power cable mm 200 200 200 200WWW.STIEBEL-ELTRON.COM HTT 4-5 | 27

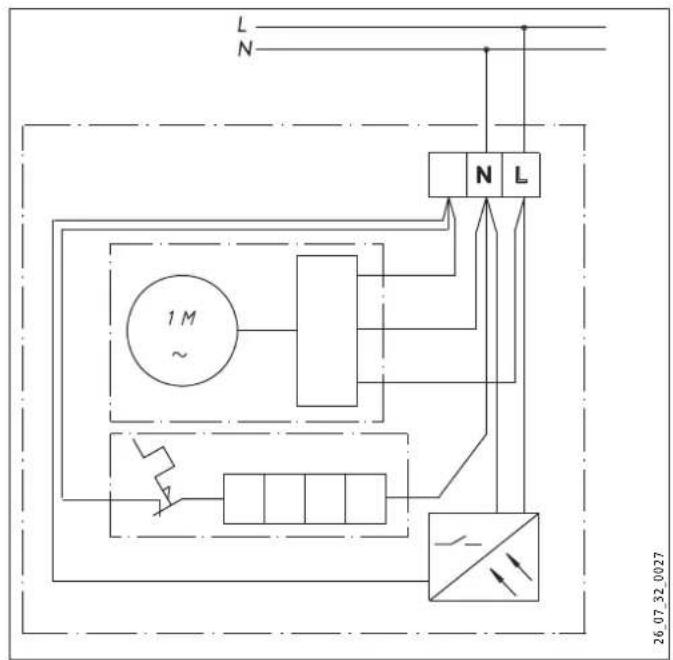

11.2 Schéma de raccordement électrique

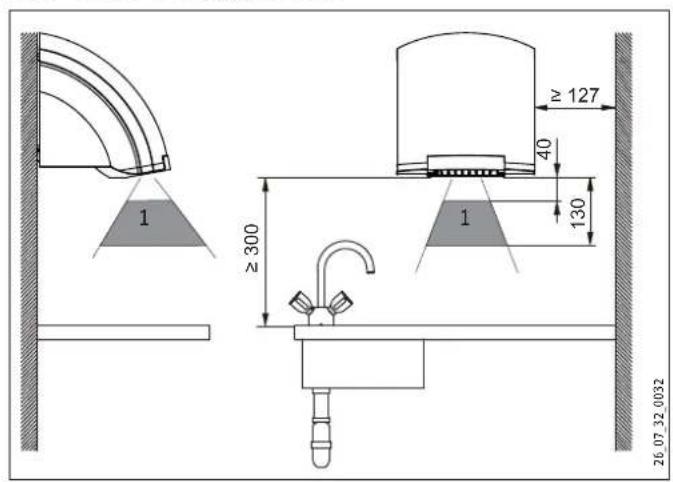

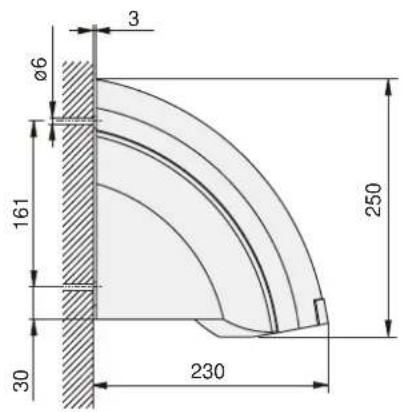

11.3 Cotes de dégagement

1 Zone de détection de l'électronique de proximité à infrarouges

11.4 Valeurs indicatives pour la hauteur de montage

Remarque! La hauteur (mm) correspond à la distance entre la base de l’appareil et le sol. Âge Âge Hauteur (mm)Homme adulte 1 350Femme adulte 1 250Ecole maternelle 4 - 7 810Ecole primaire 7 - 10 910 Collège 10 - 13 1 120 Lycée 13 - 16 1 25028 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALLATION

Garantie Les conditions de garantie de nos liales allemandes ne s’appli- quent pas aux appareils achetés hors d’Allemagne. Au contraire, c’est la liale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourra cependant être accordée que si la liale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs. Nous n’accordons aucune garantie pour les appareils achetés dans des pays où aucune liale de notre société ne distribue nos produits. D’éventuelles garanties accordées par l’importa- teur restent inchangées. Environnement et recyclage Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l‘élimination de ces matériaux confor- mément à la réglementation nationale.30 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INHOUD BEDIENING ALGEMENE INSTRUCTIES

x x 250 x 238 x 230 266 x 257 x 230 266 x 257 x 230 266 x 257 x 230 2,7 4,2 4,2 4,2
