Producttype	Automatische handdroger met infraroodsensor
Merk en model	Stiebel Eltron HTT 5
Afmetingen (H x B x D)	266 x 257 x 230 mm
Gewicht	4,2 kg (aluminium gegoten behuizing)
Voeding	1/N ~ 220-240 V 50/60 Hz
Nominaal vermogen	2600 W
Verwarmingsvermogen	2500 W
Ventilatorvermogen	100 W
Beschermingsklasse	II
Beschermingsgraad	IP 23
Geluidsniveau	~ 54 dB(A)
Luchtdebiet	~ 146 m³/u
Droogtijd	~ 36 seconden
Detectiebereik	4 tot 13 cm onder het luchtuitlaatrooster
Automatische uitschakeling	~ 3 seconden na het verwijderen van de handen
Materiaal behuizing	Gélakt spuitgietaluminium (HTT 5)
Beschikbare kleuren	Metallic antraciet, metallic zilver
Montagetype	Muurmontage, bevestiging met schroeven (4 punten)
Aanbevolen montagehoogte	1250 mm (vrouw) tot 1350 mm (man) vanaf de vloer
Onderhoud	Reinigen met een vochtige doek, zonder schurende middelen of oplosmiddelen
Oververhittingsbeveiliging	Uitschakeling van de verwarming bij oververhitting, ventilator blijft draaien voor koeling
Garantie	Variabel per distributieland (zie lokale voorwaarden)
Inbegrepen accessoires	Boormal, gebruiks- en installatiehandleiding

Veelgestelde vragen - HTT 5 STIEBEL ELTRON

Hoe de handdroger HTT 5 reinigen?

Gebruik een vochtige doek voor het onderhoud van de behuizing. Gebruik geen schurende middelen of oplosmiddelen. Spuit het apparaat nooit af met een waterslang. Droog daarna af met een zachte doek.

Wat is de aanbevolen montagehoogte?

De aanbevolen hoogte is 1250 mm voor een volwassen vrouw en 1350 mm voor een volwassen man (afstand tussen de onderkant van het apparaat en de vloer). Voor kinderen aanpassen volgens de tabel in de handleiding.

Wat te doen als het apparaat niet start?

Controleer eerst de zekeringen in de meterkast. Zorg ervoor dat de optische sensor niet geblokkeerd is. Als een voorwerp de sensor bedekt, schakelt het apparaat na 3 seconden uit; verwijder het voorwerp om de werking te herstellen.

Kan ik de HTT 5 in een badkamer installeren?

Ja, het apparaat heeft een beschermingsgraad IP 23 en beschermingsklasse II. Houd echter rekening met de minimale afstanden en beschermingszones volgens norm VDE 0100-701 voor ruimtes met bad of douche.

Wat is het stroomverbruik?

Het nominale vermogen is 2600 W (2500 W voor verwarming en 100 W voor de ventilator). Het apparaat werkt alleen wanneer handen worden gedetecteerd, wat het verbruik beperkt.

Is de handdroger luidruchtig?

Het geluidsniveau is ongeveer 54 dB(A), vergelijkbaar met een normaal gesprek op zachte toon.

Wat is de levensduur van de HTT 5?

Met goed onderhoud is het apparaat ontworpen voor een lange levensduur. De gegoten aluminium behuizing biedt uitstekende weerstand tegen stoten en vandalisme.

Hoe werkt de sensor?

De infrarood optische sensor detecteert handen tussen 4 en 13 cm onder het luchtuitlaatrooster. Hij activeert automatisch de verwarming en ventilator en stopt het apparaat ongeveer 3 seconden nadat de handen zijn verwijderd.

Is er een risico op brandwonden?

De temperatuur van de warme lucht kan bij de uitlaat meer dan 90 °C bereiken. Raak het rooster niet aan tijdens het gebruik. Het apparaat is voorzien van een oververhittingsbeveiliging die indien nodig de verwarming uitschakelt.

Wat zijn de exacte afmetingen voor het boren?

Gebruik de boormal die bij de handleiding zit. De 4 bevestigingspunten moeten op de muur worden overgebracht. De maximale lengte van de voedingskabel is 200 mm.

GEBRUIKSAANWIJZING HTT 5 STIEBEL ELTRON

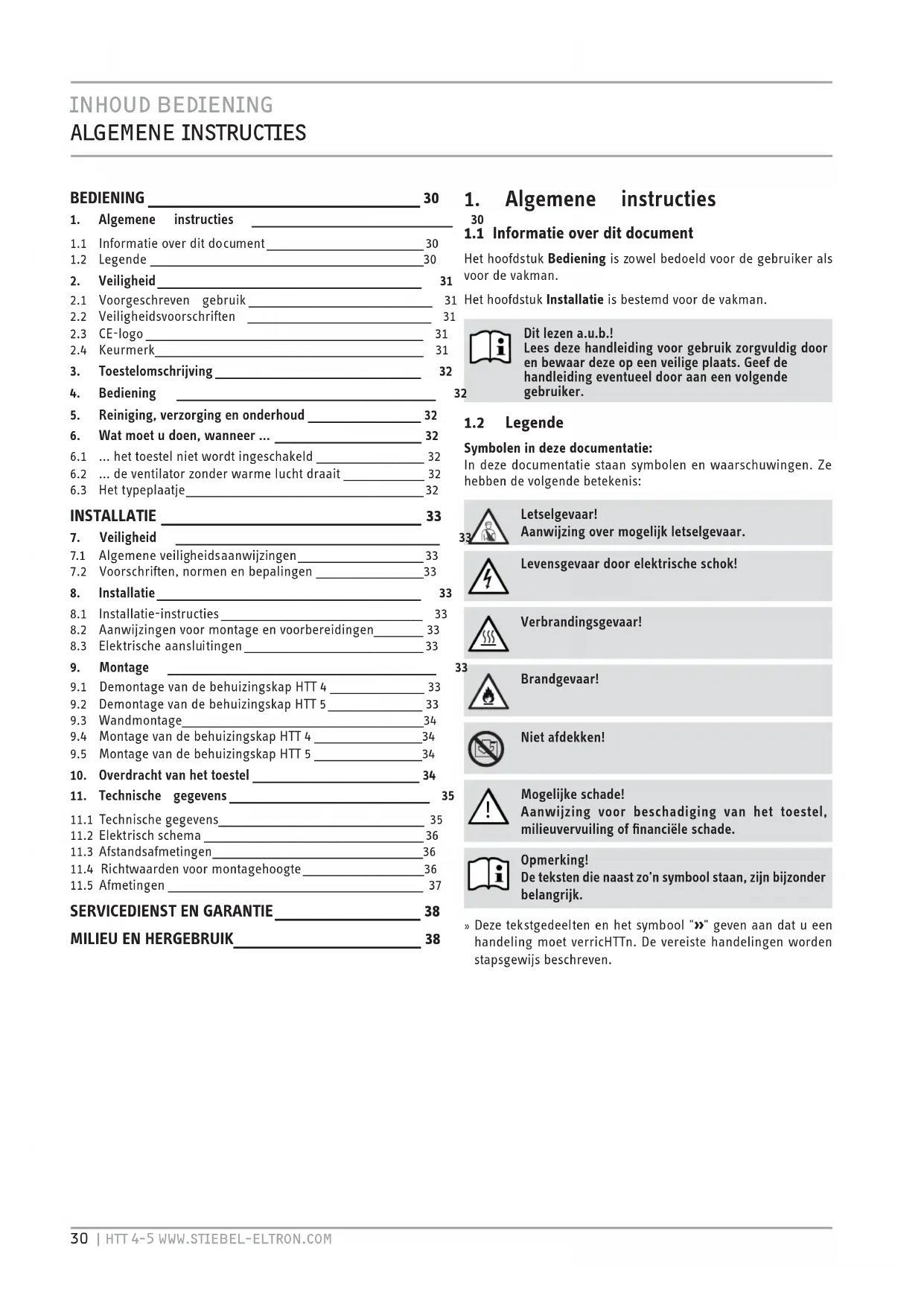

1. Algemene instructies
   1.1 Informatie over dit document 30
   1.2 Legende 30
2. Veiligheid 31
   2.1 Voorgeschreven gebruik 31
   2.2 Veiligheidsvoorschriften 31
   2.3 CE-logo 31
   2.4 Keurmerk 31
3. Toestelomschrijving 32
4. Bediening 3
5. Reiniging, verzorging en onderhoud 32
6. Wat moet u doen, wanneer ... 32
   6.1 ... het toestel niet wordt ingeschakeld ____ 32
   6.2 ... de ventilator zonder warme lucht draait ____ 32
   6.3 Het typeplaatje 32

INSTALLATIE 33

1. Veiligheid
   7.1 Algemene veiligheidsaanwijzingen 33
   7.2 Voorschriften, normen en bepalingen ____ 33

2. Installatie 33
   8.1 Installatie-instructies 33
   8.2 Aanwijzingen voor montage en voorbereidingen 33
   8.3 Elektrische aansluitingen 33

3. Montage

9.1 Demontage van de behuizingskap HTT 4 ____ 33
9.2 Demontage van de behuizingskap HTT 5 33
9.3 Wandmontage 34
9.4 Montage van de behuizingskap HTT 4 ____ 34
9.5 Montage van de behuizingskap HTT 5 ____34
10. Overdracht van het toestel 34
11. Technische gegevens 35
11.1 Technische gegevens 35
11.2 Elektrisch schema 36
11.3 Afstandsafmetingen 36
11.4 Richtwaarden voor montagehoogte 36
11.5 Afmetingen 37

SERVICEDIENST EN GARANTIE 38

1. Algemene instructies

30

1.1 Informatie over dit document

Het hoofdstuk Bediening is zowel bedoeld voor de gebruiker als voor de vakman.

Het hoofdstuk Installatie is bestemd voor de vakman.

Dit lezen a.u.b.!

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaats. Geef de handleiding eventueel door aan een volgende gebruiker.

32

1.2 Legende

Symbolen in deze documentatie:

In deze documentatie staan symbolen en waarschuwingen. Ze hebben de volgende betekenis:

Letselgevaar!

Aanwijzing over mogelijk letselgevaar.

Levensgevaar door elektrische schok!

Verbrandingsgevaar!

33

Brandgevaar!

Niet afdekken!

Mogelijke schade!

Aanwijzing voor beschadiging van het toestel, milieuvervuiling of financiële schade.

Opmerking!

De teksten die naast zo'n symbool staan, zijn bijzonder belangrijk.

» Deze tekstgedeelten en het symbool "»" geven aan dat u een handeling moet verricHTTn. De vereiste handelingen worden stapsgewijs beschreven.

2. Veiligheid

2.1 Voorgeschreven gebruik

Het toestel is bestemd voor het drogen van natte handen.

Elk ander gebruik geldt niet als gebruik conform de voorschriften. Het voorgeschreven gebruik betekent ook de naleving van deze handleiding. In geval van wijzigingen of aanpassingen aan het toestel vervalt de garantie!

2.2 Veiligheidsvoorschriften

Verbrandingsgevaar!

Bij de warmte-uitlaatopening komen tijdens het bedrijf temperaturen van meer dan 90 °C voor.

Verbrandingsgevaar!

Als kinderen of personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens het toestel moeten bedienen, moet ervoor worden gezorgd dat dit alleen gebeurt onder toezicht of na degelijke instructies door een persoon die voor hun veiligheid verantwoordelijk is.

Houd altijd toezicht op kinderen en zorg ervoor dat ze nooit met het toestel spelen!

Brandgevaar!

Plaats geen objecten op het toestel. Laat er geen objecten tegen aanleunen en steek geen objecten tussen het toestel en de wand.

In de onmiddellijke nabijheid mogen evenmin brandbare, ontvlambare of warmte-isolerende objecten of stoffen worden geplaatst, zoals wasgoed, dekens, tijdschriften, blikken boenwas of benzine, spuitbussen en dergelijke.

Brandgevaar!

Gebruik het toestel niet ...

... wanneer er in de ruimte door chemicaliën, stof,

gassen of dampen gevaar voor brand of explosions bestaat;

... in de onmiddellijke omgeving van leidingen of containers met brandbare of explosieve stoffen;

... wanneer in de opstelruimte bouw- of verbouwingswerkzaamheden worden uitgevoerd;

... wanneer er wordt gewerkt met benzine, sprays, boenwas en dergelijke; ventileer de ruimte voldoende voordat het toestel wordt gebruikt.

Levensgevaar door elektrische schok!

Steek geen objecten in een opening van het toestel.

Dit kan tot dodelijke stroomstoten en/ of brand leiden.

Niet afdekken!

Dek het toestel niet af om oververhitting te vermijden.

Opmerking!

Gebruik het toestel niet, wanneer de minimumafstand tot aangrenzende objecten niet wordt aangehouden.

Opmerking!

Wanneer het toestel in werkplaatsen of in andere ruimtes, waar uitlaatgassen, olie- of benzinedamp, enz. voorkomen, wordt gebruikt oplosmiddelen en chemicaliën wordt gewerkt, kan de geur langer blijven hangen en eventueel verontreiniging veroorzaken.

Opmerking!

Let erop dat de luchtaanzuigopening aan de onder- en acHTTrzijde van het toestel altijd open is.

Opmerking!

Houd rekening met de minimumafstand tot het luchtuitlaatrooster naar de onderzijde (zie hoofdstuk "Technische gegevens").

De warme lucht moet ongehinderd kunnen uitstromen.

Opmerking!

Het is verboden het toestel voor het reinigen te besproeien met een waterslang (zie het hoofdstuk Reiniging, verzorging en onderhoud).

2.3 CE-logo

Het CE-logo geeft aan dat het toestel voldoet aan alle fundamentele vereisten:

-Richtlijn voor de elektromagnetische compatibiliteit

-Laagspanningsrichtlijn

2.4 Keurmerk

Zie typeplaatje.

ies

3. Toestelomschrijving

Het toestel werkt contactloos. Het is uitgerust met een optische sensor die bij nadering van de handen automatisch de verwarming en de ventilator activeert. Het aanspreekbereik ligt tussen vier en dertien cm onder het luchtuitlaatrooster. Nadat de handen zijn weggehaald, wordt het toestel na circa drie seconden uitgeschakeld.

Door de vorm van de behuizing is het neerleggen van sigaretten of vergelijkbare objecten op het toestel nauwelijks mogelijk. Vermijd een terugwijkende wand aan de bovenzijde van het toestel om dit effect te behouden.

De HTT 5 wordt bovendien door zijn robuuste aluminium-drukbehuizing tegen beschadiging beveiligd.

4. Bediening

» Schud voor het drogen de natte handen krachtig af boven de wasbak. Daardoor is de droogtijd korter en wordt er tegelijkertijd energie bespaard.
» Houd vervolgens de handen onder het luchtuitlaatrooster en wrijf deze in de warme luchtstroom.

5. Reiniging, verzorging en onderhoud

Voor de verzorging van de behuizing volstaat een vochtige doek. Gebruik nooit schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen! Wrijf met een zacHTT doek na. Het is verboden het toestel te besproeien met behulp van een waterslang of andere hulpmiddelen. Hierdoor kan er water het toestel binnendringen.

6. Wat moet u doen, wanneer ...

6.1 ... het toestel niet wordt ingeschakeld

-Controleer de zekeringen van de huisinstallatie.

-Door het afdekken van de optische sensor wordt het toestel in zijn functioneren gehinderd. In dat geval wordt het toestel na circa drie seconden uitgeschakeld om een continubedrijf te vermijden. Controleer bij een storing of het sensorvlak niet is gemanipuleerd. Wanneer er eventuele objecten zijn verwijderd, werkt het toestel weer foutloos.

6.2 ... de ventilator zonder warme lucht draait

-Bij oververhitting wordt het verwarmingselement uitgeschakeld. De ventilator draait door om te koelen. Via de temperatuursonde wordt het verwarmingselement circa twee minuten nadat het toestel werd uitgeschakeld, opnieuw ingeschakeld.

6.3 Het typeplaatje

Het typeplaatje zit aan de onderzijde van het toestel.

7. Veiligheid

Installatie, inbedrijfstelling, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde vakman worden uitgevoerd.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfsveiligheid uitsluitend bij gebruik van originele accessoires en vervangingsonderdelen voor de apparatuur.

7.2 Voorschriften, normen en bepalingen

Opmerking!

Neem alle nationale en regionale voorschriften en bepalingen in acht.

Opmerking!

Neem bij de installatie van het toestel in ruimtes met bad en/of douche de betreffende veiligheidszone in acht. Installeer het toestel volgens de instructies op het typeplaatje. De norm voor de veiligheidszone treft u in Duitsland aan in de VDE 0100 - 701.

8. Installatie

8.1 Installatie-instructies

-Monteer het toestel op een doorlopende, gesloten wand (zonder terugwijking in de wand) om beschadigingen door vandalisme te voorkomen.

8.2 Aanwijzingen voor montage en voorbereidingen

-Bevestig het toestel alleen op een verticale wand die bestand is tegen een temperatuur van minstens 90 °C.

-Neem de aangeduide minimumafstand beslist in acht.

8.3 Elektrische aansluitingen

Opmerking!

Neem de gegevens op het typeplaatje in acht. aangegeven spanning moet overeenkomen met de netspanning.

Levensgevaar door elektrische schok!

Aansluiting op het stroomnet is alleen als vaste aansluiting mogelijk. Het toestel moet op alle polen met een afstand van minstens 3 mm van het stroomnetwerk kunnen worden losgekoppeld.

» Kies een stroomkabel met een voldoende grote diameter.

» Sluit de elektrische aansluitkabels aan volgens het schakelschema (zie Technische gegevens).

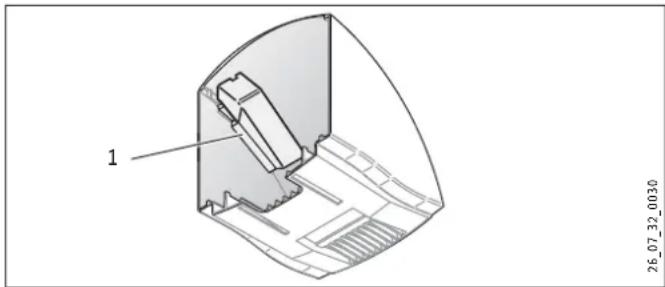

De kunststofhoek die in de behuizingskap van de HTT 5 is gemonteerd, is ook bestemd voor de isolatie van de netaansluitkabel en -klem.

9. Montage

Levensgevaar door elektrische schok!

Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

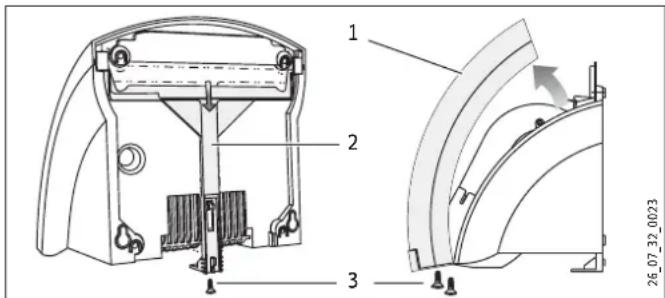

9.1 Demontage van de behuizingskap HTT 4

» Draai de schroeven op de behuizingskap en de vergrendelingschuif los.

Trek de vergrendelingschuif omlaag.
» Verwijder de behuizingskap.

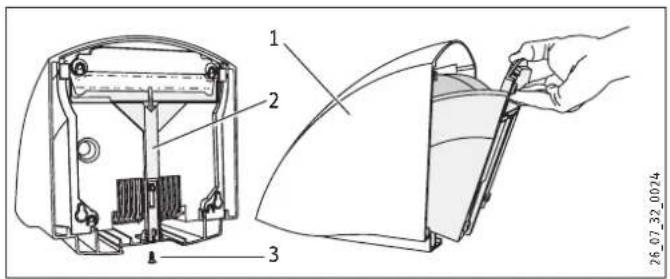

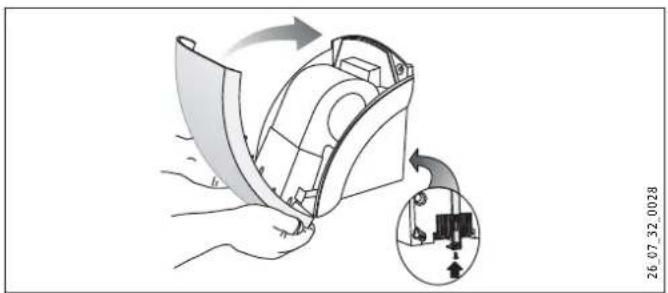

9.2 Demontage van de behuizingskap HTT 5

» Draai de vergrendelingschroef los.
» Trek de vergrendelingschuif omlaag.
» Verwijder de behuizingskap.

1 Behuizingskap
2 Vergrendelingschuif
3 Vergrendelingschroef

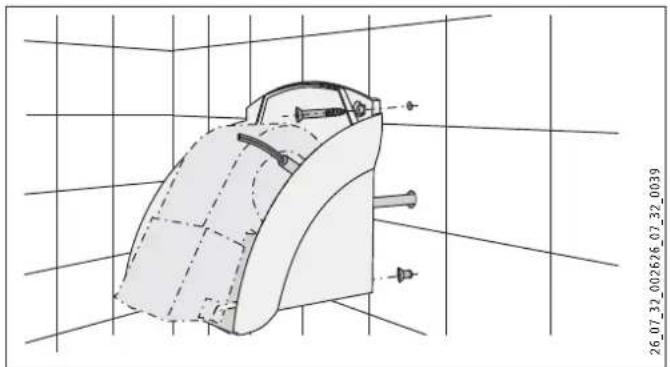

9.3 Wandmontage

» Knip de boorsjabloon eruit. Deze staat aan het einde van deze handleiding.
» Teken de 4 bevestigingspunten met behulp van de boorsjabloon af op de wand. Houd daarbij rekening met de lengte en plaats van de netaansluitkabel. Stem af op onze hoogterichtwaarden (zie Technische gegevens).
» Boor de bevestigingsgaten en plaats pluggen.
» Schroef de onderste bevestigingsschroeven in de wand.

» Trek de netaansluitkabel door de kabeldoorvoer in de acHTTrwand van het toestel.

» Plaats het toestel met de sleutelgaten op de bevestigingsschroeven.
» Schroef het toestel met twee andere schroeven aan de wand.
» Sluit de aansluitkabel op het toestel aan.

Opmerking!

Let erop dat de aders van de netaansluitkabel niet in het gebied van de ventilatormotor liggen.

Opmerking!

Let op de maximumlengte van de netaansluitkabel. (Zie technische gegevens).

9.4 Montage van de behuizingskap HTT 4

» Plaats de behuizingskap licht gekanteld op het toestel en draai deze in de richting van de wand.
» Schuif de vergrendelingschuif tot tegen de aanslag omhoog.
» Schroef de vergrendelingschuif en de behuizingskap vast.

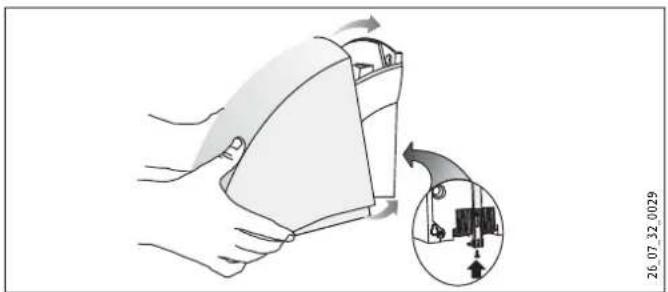

9.5 Montage van de behuizingskap HTT 5

» Schuif de behuizingskap, licht hellend, tot tegen de wandaanslag over het toestel. Let erop dat de aan de onderzijde van de behuizingskap gevormde haak acHTTr de acHTTrwand van het toestel grijpt.
» Til de behuizingskap aan de voorkant licht op om deze te vergrendelen en schuif de vergrendelingschuif tot tegen de aanslag omhoog.
» Schroef de vergrendelingschuif vast.

10. Overdracht van het toestel

Leg aan de nieuwe gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsinstructies. Geef de bedienings- en installatiehandleiding aan de nieuwe gebruiker.

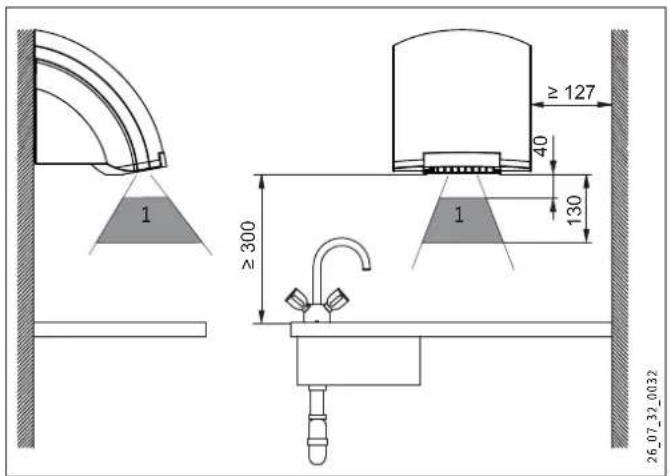

11.3 Afstandsafmetingen

1 Detectiebereik van de infrarood-naderingselektronica

11.4 Richtwaarden voor montagehoogte

Opmerking!

De hoogte (mm) is de afstand tussen de onderkant van het toestel en de vloer.

Leeftijd Leeftijd Hoogte (mm)

Volwassen man 1350

Volwassen vrouw 1250

Basisschool onderbouw 4 - 7 810

Basisschool middenbouw 7 - 10 910

Basisschool bovenbouw 10 - 13 1120

Middelbare school 13 - 16 1250

11.5 Afmetingen

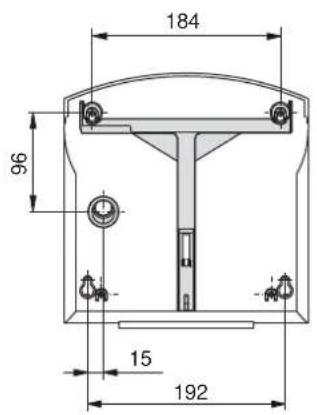

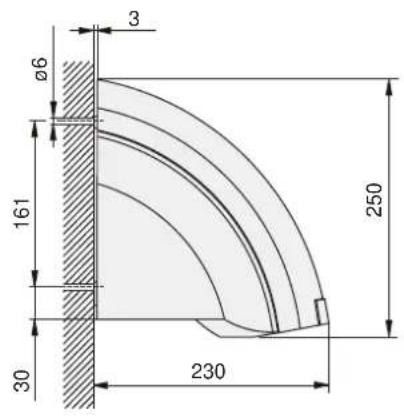

11.5.1 HTT 4

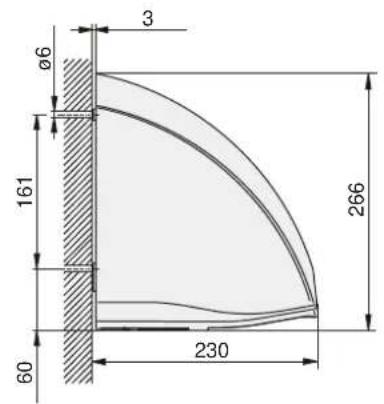

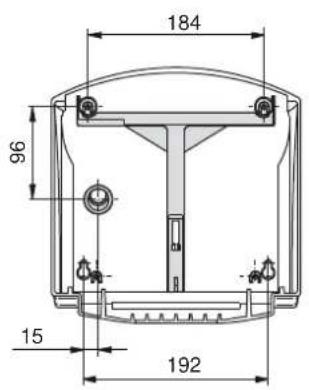

11.5.2 HTT 5

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
