NÁVOD K OBSLUZE HTT 5 STIEBEL ELTRON

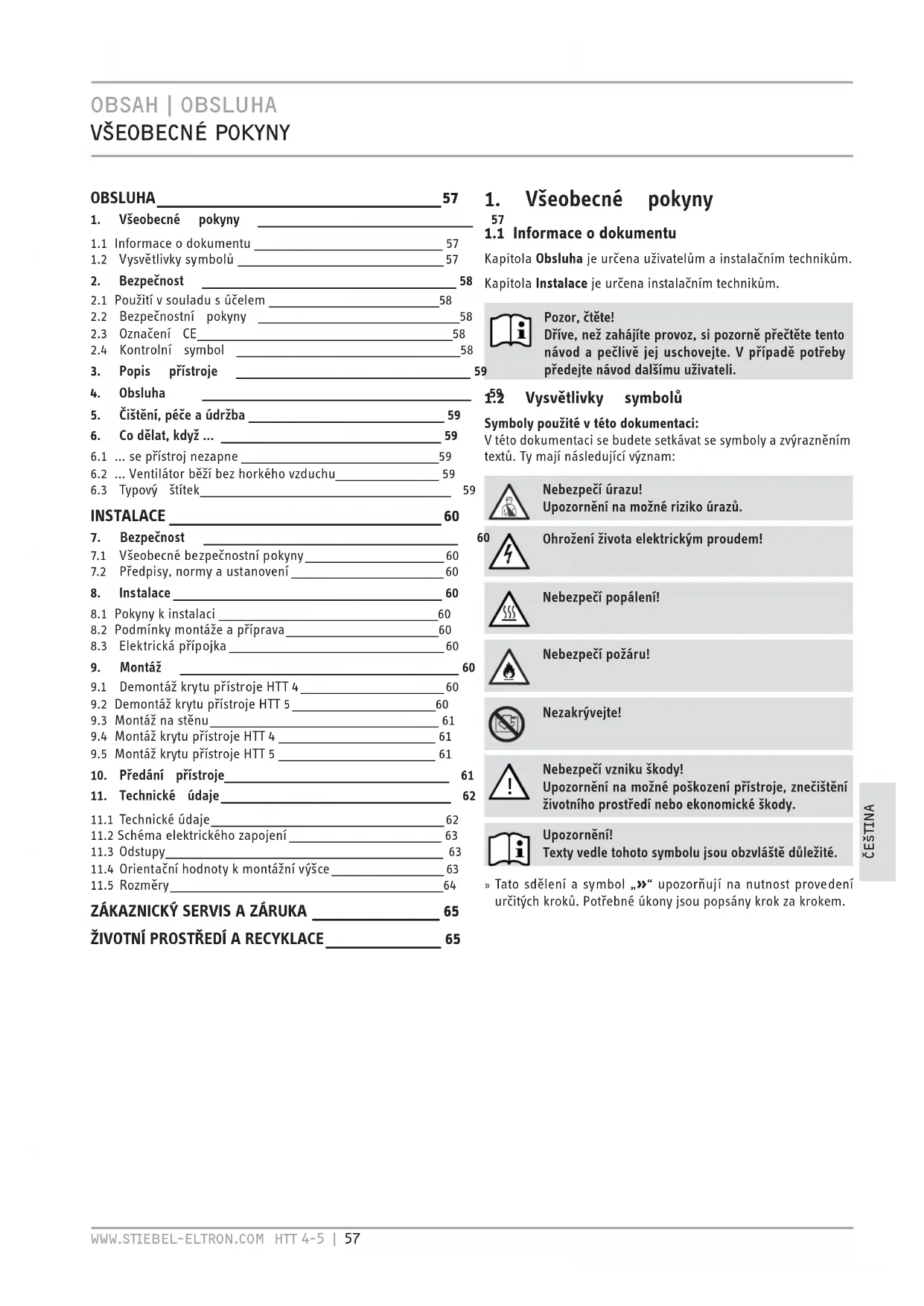

Kapitola Obsluha je určena uživatelům a instalačním technikům. Kapitola Instalace je určena instalačním technikům. Pozor, čtěte! Dříve, než zahájíte provoz, si pozorně přečtěte tento návod a pečlivě jej uschovejte. V případě potřeby předejte návod dalšímu uživateli.

1.2 Vysvětlivky symbolů

Symboly použité v této dokumentaci: V této dokumentaci se budete setkávat se symboly a zvýrazněním textů. Ty mají následující význam: Nebezpečí úrazu! Upozornění na možné riziko úrazů. Ohrožení života elektrickým proudem! Nebezpečí popálení! Nebezpečí požáru! Nezakrývejte!

Nebezpečí vzniku škody! Upozornění na možné poškození přístroje, znečištění životního prostředí nebo ekonomické škody. Upozornění! Texty vedle tohoto symbolu jsou obzvláště důležité. » Tato sdělení a symbol „»“ upozorňují na nutnost provedení určitých kroků. Potřebné úkony jsou popsány krok za krokem. OBSLUHA _______________________________________________ 57

1.2 Vysvětlivky symbolů ______________________________________________ 57

2. Bezpečnost ____________________________________________________ 58

2.1 Použití v souladu s účelem ______________________________________58

2.2 Bezpečnostní pokyny _____________________________________________58

3. Popis přístroje ________________________________________________ 59

4. Obsluha _______________________________________________________ 59

5. Čištění, péče a údržba ________________________________________ 59

6. Co dělat, když ... _____________________________________________ 59

6.1 ... se přístroj nezapne ____________________________________________59

6.2 ... Ventilátor běží bez horkého vzduchu_______________________ 59

7.1 Všeobecné bezpečnostní pokyny _______________________________60

7.2 Předpisy, normy a ustanovení __________________________________ 60

8.2 Podmínky montáže a příprava __________________________________60

8.3 Elektrická přípojka ________________________________________________60

9. Montáž _________________________________________________________ 60

9.1 Demontáž krytu přístroje HTT 4 ________________________________60

9.2 Demontáž krytu přístroje HTT 5 ________________________________60

9.3 Montáž na stěnu ___________________________________________________ 61

9.4 Montáž krytu přístroje HTT 4 ___________________________________ 61

9.5 Montáž krytu přístroje HTT 5 ___________________________________ 61

10. Předání přístroje ______________________________________________ 61

11.2 Schéma elektrického zapojení __________________________________ 63

11.3 Odstupy ______________________________________________________________ 63

11.4 Orientační hodnoty k montážní výšce _________________________ 63

2.1 Použití v souladu s účelem

Přístroj slouží k sušení mokrých rukou. Jiné nebo daný rozsah přesahující použití je považováno za použití v rozporu s určením. K použití v souladu s účelem patří také dodržování tohoto návodu. V případě provedení změn nebo přestaveb tohoto přístroje zaniká jakákoliv záruka!

2.2 Bezpečnostní pokyny

Nebezpečí popálení! Teplota výstupního otvoru vzduchu může při provozu překročit 90 °C. Nebezpečí popálení! Pokud budou přístroj obsluhovat děti nebo osoby s omezenými tělesnými, motorickými nebo duševními schopnostmi, musíte zajistit, aby byla obsluha vždy provedena výhradně pod dohledem nebo po příslušném zaškolení osobou, která je odpovědná za bezpečnost těchto osob. Děti musejí být pod dohledem tak, aby si spřístrojem nehrály! Nebezpečí požáru! Na přístroj nepokládejte žádné předměty. O přístroj neopírejte žádné předměty ani nic neumisťujte mezi přístroj a stěnu. V bezprostřední blízkosti rovněž neukládejte žádné hořlavé, vznětlivé nebo tepelně izolační předměty nebo látky, jako například prádlo, pokrývky, časopisy, nádoby s voskem na parkety nebo benzínem, spreje a podobně. Nebezpečí požáru! Nepoužívejte přístroj ... ... pokud hrozí v prostoru nebezpečí vzniku požáru nebo výbuchu kvůli výskytu chemikálií, prachu, plynů nebo výparů. ... v bezprostřední blízkosti rozvodů nebo nádob, které obsahují nebo rozvádějí hořlavé nebo výbušné látky. ... pokud se v místě instalace provádějí práce jako pokládka, broušení, nátěry. ... pokud se zde používá benzín, spreje, vosk na parkety a podobně. Před zahájením provozu přístroje prostor dostatečně odvětrejte. Ohrožení života elektrickým proudem! Nestrkejte do otvoru přístroje žádné předměty. V opačném případě může dojít ke smrtelnému úrazu v důsledku zásahu elektrickým proudem a/nebo k požáru. Nezakrývejte! Nezakrývejte přístroj. V opačném případě dojde k jeho přehřátí. Upozornění! Neprovozujte přístroj, pokud nejsou dodrženy minimální vzdálenosti od povrchů přilehlých předmětů. Upozornění! Používáte-li přístroj v dílnách nebo jiných prostorách, ve kterých se vyskytují zplodiny, benzínové nebo olejové výpary, nebo ve kterých se pracuje s ředidly a chemikáliemi, může dojít k prodloužené expozici těmto výparům a případně ke kontaminaci. Upozornění! Dbejte, aby otvor pro nasávání vzduchu na spodní a zadní straně přístroje byl vždy otevřený. Upozornění! Dodržujte od výstupní mřížky teplého vzduchu minimální vzdálenost směrem dolů (viz kapitola Technické údaje). Výstup teplého vzduchu nesmí být nijak blokován. Upozornění! Neomývejte přístroj stříkající vodou (viz kapitola Čištění, péče a údržba).

Označení CE dokládá, že přístroj splňuje všechny základní předpoklady: —Směrnice o elektromagnetické kompatibilitě —Směrnice o elektrických zařízeních nízkého napětí

2.4 Kontrolní symbol

Viz typový štítek.OBSLUHA

Přístroj pracuje bezdotykově. Je vybaven optickým snímačem, který při přiblížení rukou automaticky spouští ohřev a ventilátor. Pracovní oblast přístroje se nachází čtyři až třináct centimetrů pod výstupní mřížkou teplého vzduchu. Po vzdálení rukou se přístroj přibližně po třech sekundách sám vypne. Díky tvaru krytu přístroje je odkládání cigaret apod. na přístroj téměř vyloučeno. K využití této výhody neinstalujte přístroj tak, aby se nad jeho horním okrajem nacházel ve stěně výklenek. Přístroj HT 5 je navíc před poškozením chráněn robustním tlakově litým hliníkovým krytem.

» Před sušením si řádně otřepejte mokré ruce nad umyvadlem. Zkrátíte tak dobu osušení a zároveň ušetříte energii. » Potom přidržte ruce pod výstupní mřížkou a otírejte je o sebe v proudu teplého vzduchu.

5. Čištění, péče a údržba

K očištění tělesa přístroje postačí vlhká utěrka. Nepoužívejte abrazivní čisticí prostředky nebo prostředky s obsahem rozpouštědla! Poté dočistěte pomocí měkké utěrky. Nestříkejte na přístroj vodu ani jej nečistěte podobnými prostředky. V opačném případě může do přístroje proniknout voda.

6. Co dělat, když ...

6.1 ... se přístroj nezapne

—Zkontrolujte pojistky vnitřní instalace. —Zakrytí optického snímače znemožňuje funkci přístroje. V takovém případě se přístroj asi po třech sekundách vypne, aby se zamezilo jeho trvalé funkci. Při poruše zkontrolujte, zda není zakrytý povrch snímače. Po odstranění případných předmětů pracuje přístroj opět bezvadně.

6.2 ... Ventilátor běží bez horkého vzduchu

—Při přehřátí se topné těleso vypne, ventilátor běží dále, aby se ochladil. Teplotní čidlo zapne znovu topné těleso přibližně dvě minuty poté, co se přístroj vypnul.

Typový štítek se nachází na spodní straně přístroje.60 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALACE BEZPENOST

Instalaci, uvedení do provozu, údržbu a opravy přístroje smí provádět pouze odborný pracovník.

7.1 Všeobecné bezpečnostní pokyny

Řádnou funkci a spolehlivý provoz můžeme zaručit pouze v případě použití originálního příslušenství a originálních náhradních dílů, stanovených pro tento přístroj.

7.2 Předpisy, normy a ustanovení

Upozornění! Dbejte všech národních a místních předpisů a ustanovení. Upozornění! Při instalaci přístroje v prostoru s koupelnovou vanou a/nebo sprchou dbejte ochranné zóny. Instalujte přístroj podle údajů na typovém štítku. Normu pro ochrannou zónu najdete v Německu ve VDE 0100-701.

—Přístroj montujte na spojitou stěnu bez výklenků. Zabráníte tak případným škodám způsobeným vandalismem.

8.2 Podmínky montáže a příprava

—Přístroj montujte pouze na svislou stěnu, která odolá teplotám vyšším než 90 °C. —Bezpodmínečně dodržujte uvedené minimální rozestupy.

8.3 Elektrická přípojka

Upozornění! Dodržujte údaje uvedené na typovém štítku. Uvedené napětí se musí shodovat se síťovým napětím. Ohrožení života elektrickým proudem! Přípojka k elektrické síti smí být provedena pouze jako pevná přípojka. Přístroj musí být možné odpojit na všech pólech na vzdálenost minimálně 3 mm od sítě. » Zvolte dostatečný průřez vodiče. » Elektrická vedení zapojujte podle schématu zapojení (viz Technické údaje). 26_07_32_0030

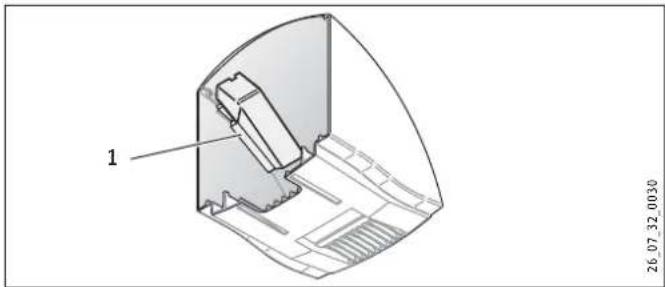

1 Plastový úhelník Plastový úhelník uchycený v krytu přístroje HTT 5 slouží k dodatečné izolaci síťového přívodního vedení a připojovací svorky.

Ohrožení života elektrickým proudem! Veškerá elektrická zapojení a instalace provádějte podle předpisů.

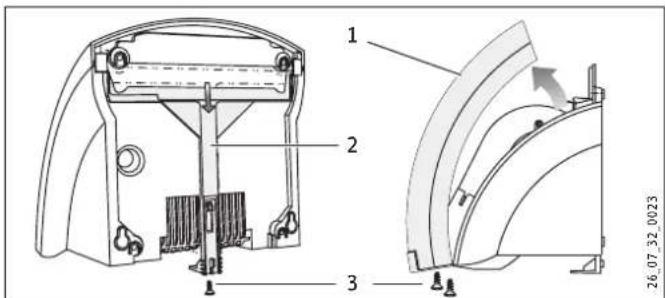

9.1 Demontáž krytu přístroje HTT 4

1 Kryt přístroje 2 Blokovací lišta 3 Šrouby » Povolte šrouby na krytu přístroje a blokovací liště. » Potáhněte blokovací lištu směrem dolů. » Sejměte kryt přístroje.

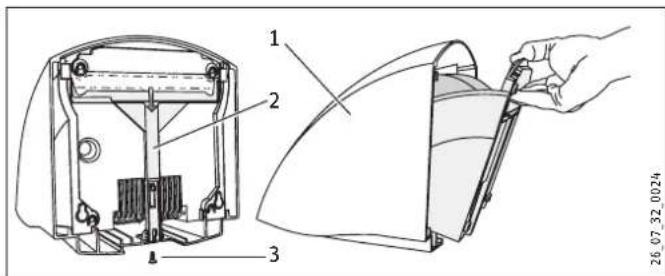

9.2 Demontáž krytu přístroje HTT 5

» Povolte blokovací šroub. » Potáhněte blokovací lištu směrem dolů. » Sejměte kryt přístroje.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 61 EšTINA INSTALACE

1 Kryt přístroje 2 Blokovací lišta 3 Blokovací šroub

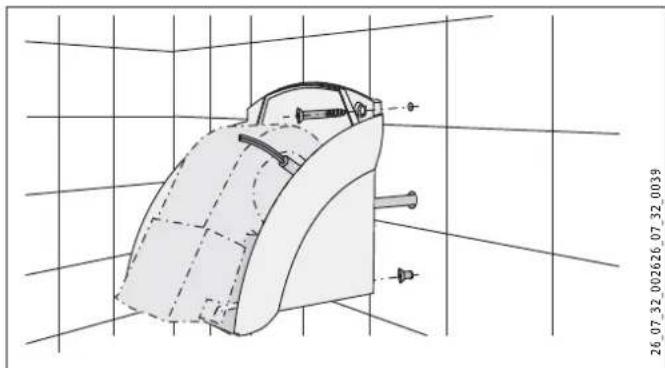

26_07_32_0025 » Vystřihněte vrtací šablonu. Šablonu najdete na konci tohoto návodu. » Pomocí montážní šablony vyznačte 4 připevňovací body na stěnu. Dbejte přitom na délku a umístění připojovacího elektrického kabelu. Orientujte se podle našich výškových hodnot (viz Technické údaje). » Vyvrtejte upevňovací otvory a vložte do nich hmoždinky. » Zaroubujte spodní upevňovací šrouby do stěny. 26_07_32_002626_07_32_0039

1 Kabelová průchodka » Protáhněte kabel kabelovou průchodkou v zadní stěně přístroje. » Přístroj nasaďte klíčovými otvory na upevňovací šrouby. » Přišroubujte přístroj dalšími dvěma šrouby na stěnu. » Připojte k přístroji kabel. Upozornění! Dbejte, aby přívodní kabel neprocházel v blízkosti elektromotoru ventilátoru. Upozornění! Respektujte maximální délku připojovacího kabelu. (Viz Technické údaje).

9.4 Montáž krytu přístroje HTT 4

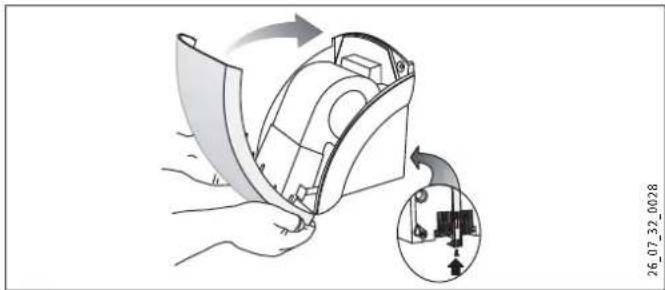

26_07_32_0028 » Kryt přístroje nasaďte lehce na přístroj a přiklopte směrem ke stěně. » Blokovací lištu zasuňte nahoru až na doraz. » Blokovací lištu a kryt přístroje pevně přišroubujte.

9.5 Montáž krytu přístroje HTT 5

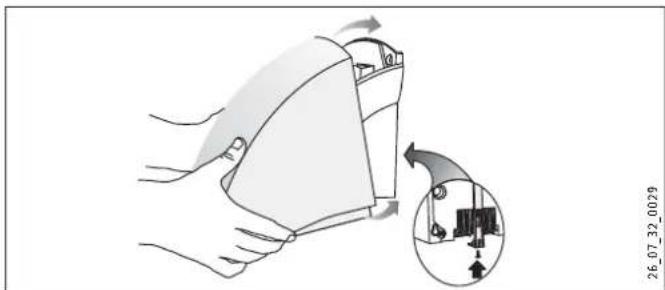

26_07_32_0029 » Mírně nakloněný kryt přístroje nasuňte na přístroj až na doraz ke stěně. Dbejte na to, aby upevňovací háky na spodní straně krytu dosedly za zadní stěnu přístroje. » Pro zajištění krytu jej vepředu lehce nadzvedněte a zasuňte blokovací lištu nahoru až na doraz. » Blokovací lištu pevně přišroubujte.

10. Předání přístroje

Vysvětlete uživateli funkce přístroje. Upozorněte ho především na bezpečnostní pokyny. Předejte uživateli návod k obsluze a instalaci.62 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALACE TECHNICKÉ ÚDAJE

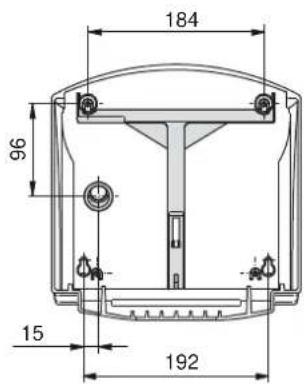

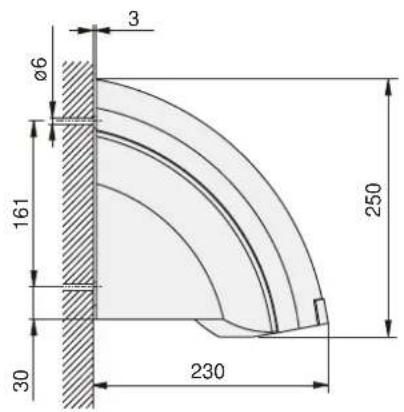

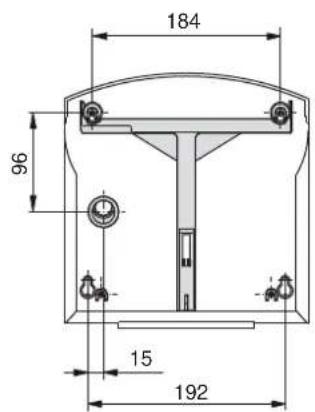

11.1 Technické údaje

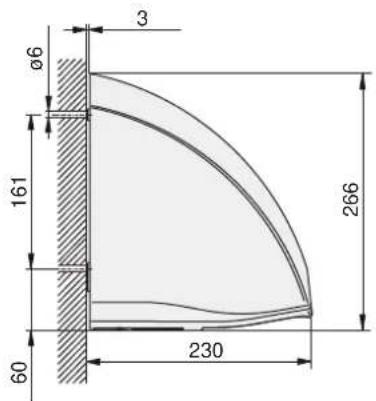

Model Suņi rukou Typ HTT 4 WS turbotronic HTT 5 WS turbotronic HTT 5 AM turbotronic HTT 5 SM turbotronic Objednací číslo 074464 074465 182052 182053 Barva alpská bílá signální bílá antracitově kovová metalická stříbrná krytu Plast (ABS) Hliníkový tlakový odlitek, lakovaný Hliníkový tlakový odlitek, lakovaný Hliníkový tlakový odlitek, lakovaný Parametry Jmenovitý výkon W 2600 2600 2600 2600 Topný výkon W 2500 2500 2500 2500 Výkon ventilátoru W 100 100 100 100 Připojení 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz Krytí podle EN 60335 II II II II Krytí IP 23 IP 23 IP 23 IP 23 Provozní hluk ~ dB (A) 68 68 68 68 Objem vzduchu ~ m³/h 250 250 250 250 Doba chodu s 20 20 20 20 Rozm¿ry a hmotnosti Rozměry V x Š x H mm 250 x 238 x 230 266 x 257 x 230 266 x 257 x 230 266 x 257 x 230 Hmotnost kg 2,7 4,2 4,2 4,2 Maximální délka přívodního síťového vedení

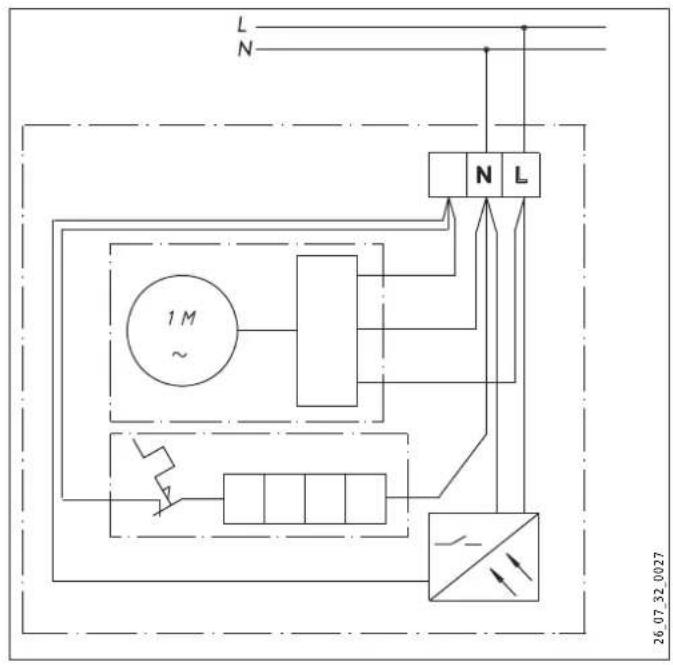

11.2 Schéma elektrického zapojení

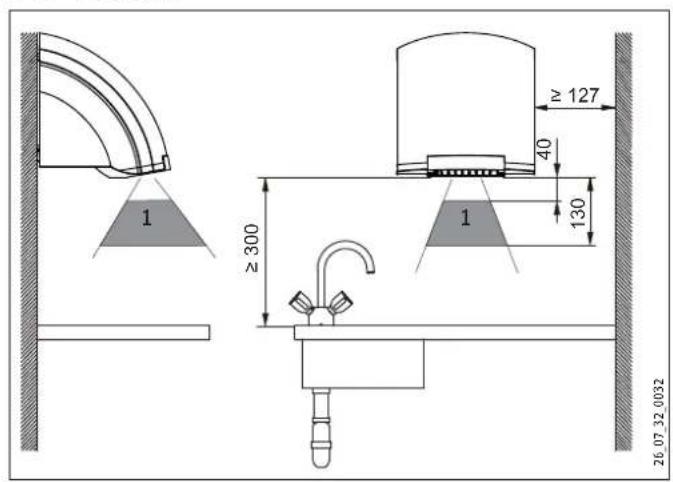

1 Oblast pokrytí infračerveného snímače

11.4 Orientační hodnoty k montážní výšce

Upozornění! Výška (mm) označuje vzdálenost mezi spodní stranou přístroje a podlahou. Osoba Osoba Výška (mm)Dospělý muž 1 350Dospělá žena 1 250Mateřská školka 4 - 7 810Základní škola 7 - 10 910Škola 10 - 13 1 120Škola 13 - 16 1 25064 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALACE TECHNICKÉ ÚDAJE

ø6WWW.STIEBEL-ELTRON.COM HTT 4-5 | 65 EšTINA MEZINÁRODNÍ ZÁRe: zIpO`NÍ TROZ`XEDÍ REt:<E Záruka Pro přístroje nabyté mimo území Německa neplatí záruční podmínky poskytované našimi rmami vNěmecku. Vzemích, ve kterých některá znašich dceřiných společností distribuuje naše výrobky, poskytuje záruku jenom tato dceřiná společnost. Takovou záruku lze poskytnout pouze tehdy, pokud dceřiná společnost vydala vlastní záruční podmínky. Jinak nelze záruku poskytnout. Na přístroje zakoupené vzemích, ve kterých nejsou naše vý- robky distribuovány žádnou zdceřiných společností, nepo- skytujeme žádnou záruku. Případné záruky závazně přislíbené dovozcem zůstávají proto nedotčené. Životní prostředí a recyklace Pomozte nám chránit naše životní prostředí. Materiály po pou- žití zlikvidujte v souladu s platnými národními předpisy.66 | HTT 4-5 WWW.STIEBEL-ELTRON.COM
