INSTRUKCJA OBSŁUGI HTT 5 STIEBEL ELTRON

1.1 Informacje dotyczące niniejszego dokumentu

Rozdział Obsługa przeznaczony jest dla użytkowników ispecjalistów. Rozdział Instalacja przeznaczony jest wyłącznie dla specjalistów. Przeczytać! Przed przystąpieniem do obsługi urządzenia dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania. W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.

1.2 Objaśnienie znaków

Symbole użyte wdokumentacji: W niniejszej dokumentacji użyte zostały różne symbole iwyróżnienia. Mają one następujące znaczenie: Ryzyko odniesienia obrażeń! Wskazuje na potencjalne ryzyko odniesienia obrażeń. Zagrożenie życia przez porażenie prądem! Ryzyko poparzenia! Ryzyko spowodowane ogniem! Nie zakrywać!

Możliwość wystąpienia szkód! Informuje o możliwości uszkodzenia urządzenia, zanieczyszczenia środowiska lub szkodach gospodarczych. Wskazówka! Informacje umieszczone za takim symbolem są szczególnie ważne. » Fragmenty oznaczone symbolem „»” stanowią opis czynności do wykonania. Wymagane czynności opisane są krok po kroku. OBSŁUGA _______________________________________________ 48

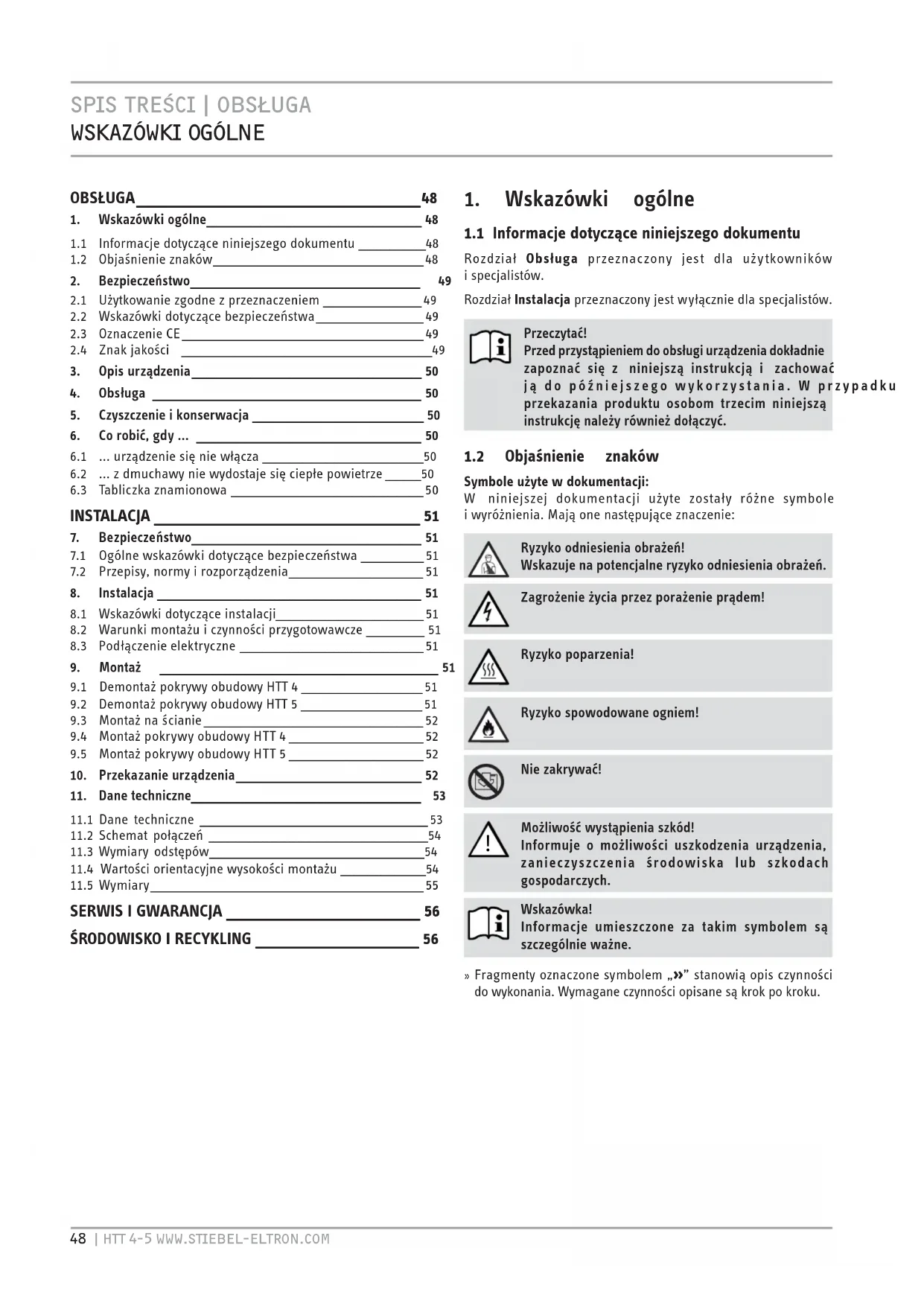

1. Wskazówki ogólne ____________________________________________ 48

1.1 Informacje dotyczące niniejszego dokumentu _______________48

2.1 Użytkowanie zgodne z przeznaczeniem ______________________ 49

2.2 Wskazówki dotyczące bezpieczeństwa ________________________ 49

5. Czyszczenie i konserwacja ___________________________________ 50

6. Co robić, gdy ... ______________________________________________ 50

6.1 ... urządzenie się nie włącza ____________________________________50

6.2 ... z dmuchawy nie wydostaje się ciepłe powietrze ________50

7.1 Ogólne wskazówki dotyczące bezpieczeństwa ______________ 51

7.2 Przepisy, normy i rozporządzenia ______________________________ 51

8. Instalacja ______________________________________________________ 51

8.1 Wskazówki dotyczące instalacji _________________________________ 51

8.2 Warunki montażu i czynności przygotowawcze _____________ 51

8.3 Podłączenie elektryczne _________________________________________ 51

9. Montaż _________________________________________________________ 51

9.1 Demontaż pokrywy obudowy HTT 4 ___________________________ 51

9.2 Demontaż pokrywy obudowy HTT 5 ___________________________ 51

9.3 Montaż na ścianie _________________________________________________ 52

9.4 Montaż pokrywy obudowy HTT 4 ______________________________ 52

9.5 Montaż pokrywy obudowy HTT 5 ______________________________ 52

10. Przekazanie urządzenia ______________________________________ 52

11.3 Wymiary odstępów ________________________________________________54

11.4 Wartości orientacyjne wysokości montażu ___________________54

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie służy do suszenia mokrych rąk. Inne zastosowanie lub użycie wykraczające poza obowiązujące ustalenia traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji. Modyfikacje i przebudowa urządzenia powodują utratę gwarancji!

2.2 Wskazówki dotyczące bezpieczeństwa

Ryzyko poparzenia! Przy otworze wylotowym ciepłego powietrza w pracującym urządzeniu panuje temperatura powyżej 90°C. Ryzyko poparzenia! Jeżeli urządzenie będzie obsługiwane przez dzieci lub osoby zograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, należy upewnić się, że będzie się to odbywać wyłącznie pod nadzorem lub po odpowiednim przeszkoleniu przez osobę odpowiedzialną za bezpieczeństwo. Nadzorować dzieci, aby mieć pewność, że nie wykorzystują one urządzenia do zabaw! Ryzyko spowodowane ogniem! Nie umieszczać na urządzeniu żadnych przedmiotów. Nie opierać o urządzenie żadnych przedmiotów i nie umieszczać żadnych przedmiotów między urządzeniem a ścianą. Również wbezpośrednim pobliżu urządzenia nie wolno kłaść żadnych przedmiotów ani materiałów łatwopalnych lub hamujących ujście ciepła, takich jak bielizna, koce, czasopisma, pojemniki zwoskiem lub benzyną, puszki aerozolu itp. Ryzyko spowodowane ogniem! Nie korzystać z urządzenia ... ... jeśli wpomieszczeniach zachodzi ryzyko pożaru lubwybuchu wskutek obecności chemikaliów, pyłów, gazów lub oparów. ... w bezpośrednim pobliżu przewodów lub pojemników, prowadzących lub zawierających materiały łatwopalne albo wybuchowe. ... jeśli wmiejscu ustawienia urządzenia układane są podłogi oraz odbywa się szlifowanie, lakierowanie. ... jeżeli wykonywane są czynności zużyciem benzyny w aerozolu, wosku lub podobnych substancji. Przed rozpoczęciem korzystania z urządzenia w wystarczającym stopniu przewietrzyć pomieszczenie. Zagrożenie życia przez porażenie prądem! Nie umieszczać żadnych przedmiotów w otworze urządzenia. Może to doprowadzić do śmiertelnego porażenia prądem i/lub pożaru. Nie zakrywać! Nie zakrywać urządzenia, aby uniknąć jego przegrzania. Wskazówka! Nie korzystać z urządzenia, jeśli nie są zapewnione minimalne odstępy od powierzchni sąsiednich przedmiotów. Wskazówka! W przypadku użytkowania urządzenia w warsztatach lub innych pomieszczeniach, w których występują spaliny, zapachy oleju oraz benzyny itd. lub w których podczas prac wykorzystywane są chemikalia, przez dłuższy czas może utrzymywać się nieprzyjemny zapach, jak również może dojść do zanieczyszczenia powietrza. Wskazówka! Zwrócić uwagę, aby otwór zasysania powietrza na spodzie i z tyłu urządzenia zawsze był drożny. Wskazówka! Zachować minimalny odstęp pod kratką wylotu powietrza (patrz rozdz. Dane techniczne). Ciepłe powietrze musi bez przeszkód wydostawać się zurządzenia. Wskazówka! W celu umycia urządzenia nigdy nie spryskiwać go wodą z węża (patrz rozdz. Czyszczenie i konserwacja).

Oznaczenie CE zapewnia, że urządzenie spełnia wszystkie podstawowe wymogi: —dyrektywy dotyczącej kompatybilności elektromagnetycznej, —dyrektywy niskonapięciowej.

Patrz tabliczka znamionowa.OBSAUGA OPIS URZDZENIA

Urządzenie pracuje bezdotykowo. Wyposażone jest ono w czujnik optyczny, który po zbliżeniu rąk automatycznie włącza ogrzewanie i dmuchawę. Odległość wykrywania rąk wynosi od czterech do trzynastu centymetrów pod kratką wylotu powietrza. Po usunięciu rąk urządzenie wyłącza się po około trzech sekundach. Kształt obudowy w znacznym stopniu uniemożliwia odkładanie papierosów lub podobnych przedmiotów na urządzenie. Aby zachować tę właściwość, należy unikać montażu urządzenia przy uskokach ściany przedłużających górną powierzchnię urządzenia. Urządzenie HTT 5 jest dodatkowo zabezpieczone przed uszkodzeniami wytrzymałą obudową z odlewu aluminiowego.

» Przed wysuszeniem strzepnąć energicznie nadmiar wody z rąk nad umywalką. Dzięki temu skraca się czas suszenia, a jednocześnie oszczędza się energię. » Następnie umieścić ręce pod kratką wylotu powietrza i pocierać jedną o drugą w strumieniu ciepłego powietrza.

5. Czyszczenie i konserwacja

Do pielęgnacji obudowy wystarcza wilgotna szmatka. Nie używać środków czyszczących o właściwościach ściernych lub na bazie rozpuszczalnika! Następnie wypolerować obudowę miękką szmatką. Nie pryskać na urządzenie wodą z węża lub za pomocą innych urządzeń. Woda mogłaby dostać się do wnętrza urządzenia.

6. Co robić, gdy ...

6.1 ... urządzenie się nie włącza

—Sprawdzić bezpieczniki winstalacji domowej. — Zakrycie czujnika optycznego uniemożliwia pracę urządzenia. W takiej sytuacji urządzenie wyłącza się po około trzech sekundach, co zapobiega pracy ciągłej. Jeśli występuje usterka, sprawdzić, czy powierzchnia czujnika nie została zmieniona. Po usunięciu ewentualnych przedmiotów urządzenie będzie znów działać prawidłowo.

6.2 ... z dmuchawy nie wydostaje się ciepłe

powietrze — W razie przegrzania grzałka jest wyłączana, a dmuchawa pracuje dalej jako chłodzenie. Czujnik temperatury włącza ponownie grzałkę po upłynięciu około dwóch minut od chwili wyłączenia urządzenia.

6.3 Tabliczka znamionowa

Tabliczka znamionowa znajduje się na spodzie urządzenia.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 51 POLSK I INSTALACJA BEZPIECZEDSTWO

Instalacja, pierwsze uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku używania oryginalnych akcesoriów przeznaczonych do tego urządzenia oraz oryginalnych części zamiennych.

7.2 Przepisy, normy i rozporządzenia

Wskazówka! Należy przestrzegać wszystkich krajowych i lokalnych przepisów oraz rozporządzeń. Wskazówka! W przypadku instalacji urządzenia w pomieszczeniach z wannami kąpielowymi i/lub prysznicem zachować odpowiednią strefę ochronną. Zainstalować urządzenie zgodnie z informacjami podanymi na tabliczce znamionowej. Normą dla stref ochronnych jest w Niemczech norma VDE0100-701.

8.1 Wskazówki dotyczące instalacji

—Urządzenie zamontować na ciągłej ścianie (bez uskoków), aby uniknąć uszkodzeń spowodowanych aktami wandalizmu.

8.2 Warunki montażu i czynności przygotowawcze

—Urządzenie montować tylko na pionowej ścianie odpornej na temperaturę ponad 90°C. —Koniecznie zachować podane odstępy minimalne.

8.3 Podłączenie elektryczne

Wskazówka! Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym. Zagrożenie życia przez porażenie prądem! Podłączenie do sieci dopuszczalne jest wyłącznie wformie przyłącza stałego. Urządzenie musi być oddzielone od sieci przez wielobiegunowy odcinek rozdzielający o długości co najmniej 3 mm. » Wybrać przewód o odpowiednim przekroju. » Podłączyć elektryczne przewody przyłączeniowe zgodnie ze schematem ideowym (patrz Dane techniczne). 26_07_32_0030

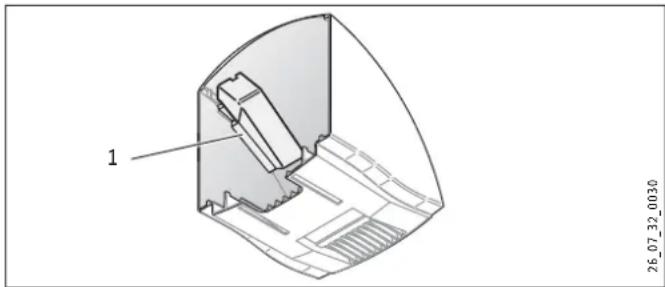

1 Kątownik z tworzywa sztucznego Kątownik z tworzywa sztucznego znajdujący się w pokrywie obudowy urządzenia HTT 5 spełnia zadanie dodatkowej izolacji sieciowego przewodu i zacisku przyłączeniowego.

Zagrożenie życia przez porażenie prądem! Wszystkie elektryczne prace przyłączeniowe i instalacyjne wykonywać zgodnie z przepisami.

9.1 Demontaż pokrywy obudowy HTT 4

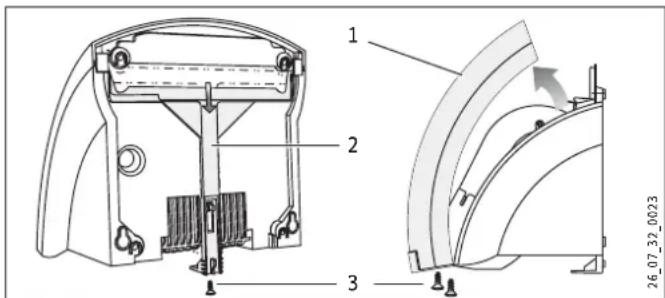

1 Pokrywa obudowy 2 Suwak blokujący 3 Wkręty » Odkręcić wkręty znajdujące się na pokrywie obudowy i suwaku blokującym. » Pociągnąć suwak blokujący w dół. » Zdjąć pokrywę obudowy.

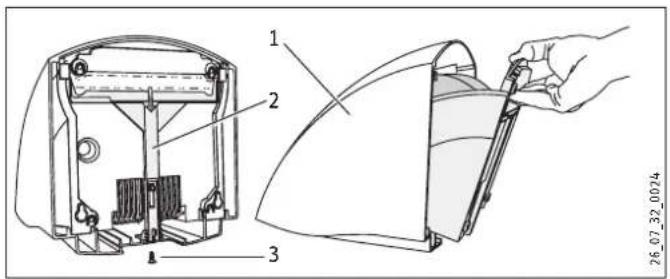

9.2 Demontaż pokrywy obudowy HTT 5

» Odkręcić wkręt blokujący. » Pociągnąć suwak blokujący w dół. » Zdjąć pokrywę obudowy.52 | HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALACJA PRZEKAZANIE URZDZENIA 26_07_32_0024

1 Pokrywa obudowy 2 Suwak blokujący 3 Wkręt blokujący

9.3 Montaż na ścianie

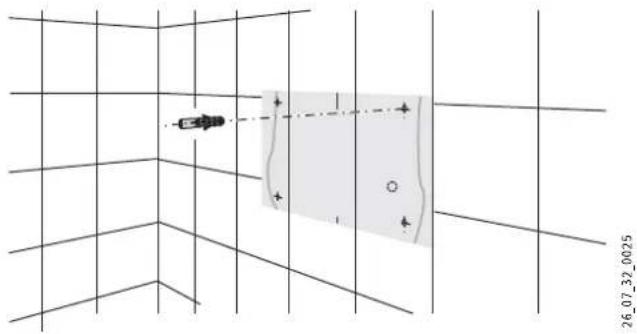

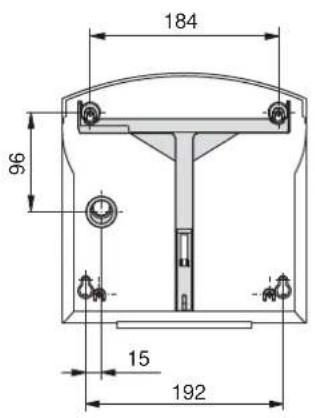

26_07_32_0025 » Wyciąć szablon do wiercenia otworów. Można go znaleźć na końcu niniejszej instrukcji. » Za pomocą szablonu przenieść 4 punkty mocowania na ścianę. Zwrócić przy tym uwagę na długość i umiejscowienie sieciowego przewodu przyłączeniowego. Zapoznać się z wartościami orientacyjnymi wysokości montażu (patrz Dane techniczne). » Wywiercić otwory mocujące iwłożyć w nie kołki. » Wkręcić dolne wkręty mocujące wścianę. 26_07_32_002626_07_32_0039

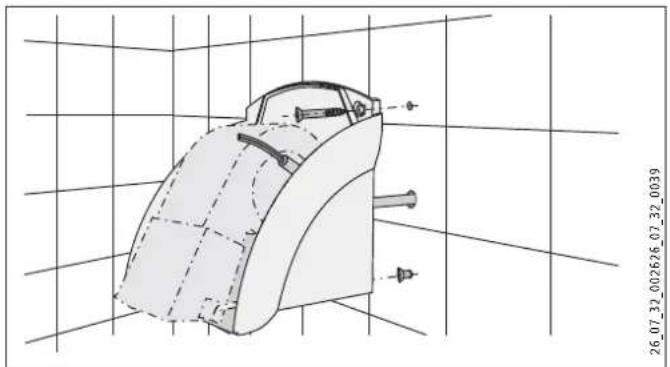

1 Przelot kabla » Przeciągnąć sieciowy przewód przyłączeniowy przez przelot w ściance tylnej urządzenia. » Nałożyć urządzenie otworami w kształcie dziurek na klucz na wkręty mocujące. » Przykręcić urządzenie do ściany dwoma pozostałymi wkrętami. » Podłączyć przewód przyłączeniowy do urządzenia. Wskazówka! Zwrócić uwagę, aby żyły sieciowego przewodu przyłączeniowego nie znajdowały się w obszarze silnika dmuchawy. Wskazówka! Przestrzegać maksymalnej długości sieciowego przewodu przyłączeniowego (patrz Dane techniczne).

9.4 Montaż pokrywy obudowy HTT 4

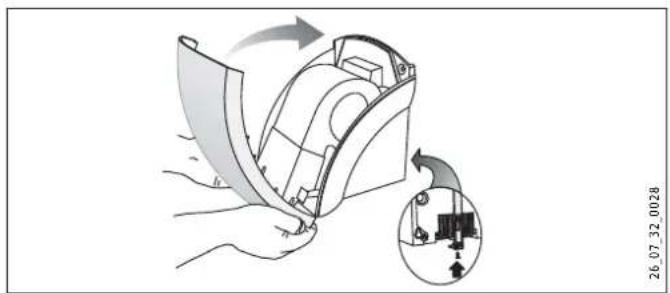

26_07_32_0028 » Założyć pokrywę obudowy pod niewielkim kątem na urządzeniu i odchylić ją w kierunku ściany. » Przesunąć suwak blokujący do oporu w górę. » Przykręcić mocno suwak blokujący oraz pokrywę obudowy.

9.5 Montaż pokrywy obudowy HTT 5

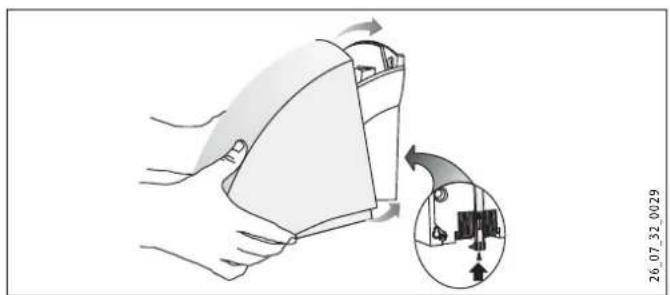

26_07_32_0029 » Nasunąć pokrywę obudowy pod niewielkim kątem na urządzenie i przesunąć aż do ściany. Zwrócić uwagę, aby zaczepy na spodzie pokrywy obudowy zazębiły się w ściance tylnej urządzenia. » W celu zablokowania pokrywy obudowy unieść ją lekko z przodu i przesunąć suwak blokujący do oporu w górę. » Przykręcić mocno suwak blokujący.

10. Przekazanie urządzenia

Objaśnić użytkownikowi sposób działania urządzenia. Zwrócić jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa. Przekazać instrukcję obsługi i instalacji.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 53 POLSK I INSTALACJA DANE TECHNICZNE

11.1 Dane techniczne

Model Susſarka do rk Typ HTT 4 WS turbotronic HTT 5 WS turbotronic HTT 5 AM turbotronic HTT 5 SM turbotronic Numer katalogowy 074464 074465 182052 182053 Kolor biały alpejski biały sygnałowy antracyt metalik srebrny metalik Obudowa tworzywo sztuczne (ABS) ciśnieniowy odlew aluminiowy, lakierowany ciśnieniowy odlew aluminiowy, lakierowany ciśnieniowy odlew aluminiowy, lakierowany Parametry techniczne Moc znamionowa W 2600 2600 2600 2600 Moc grzania W 2500 2500 2500 2500 Moc wentylatora W 100 100 100 100 Przyłącze 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz Klasa bezpieczeństwa wg EN 60335

II II II II Stopień ochrony IP 23 IP 23 IP 23 IP 23 Poziom hałasu ~ dB (A) 68 68 68 68 Wydajność powietrza ~ m³/h 250 250 250 250 Czas działania s 20 20 20 20 Wymiary i masy Wymiary W x S x G mm 250 x 238 x 230 266 x 257 x 230 266 x 257 x 230 266 x 257 x 230 Masa kg 2,7 4,2 4,2 4,2 Maks. długość sieciowego przewodu przyłączeniowego

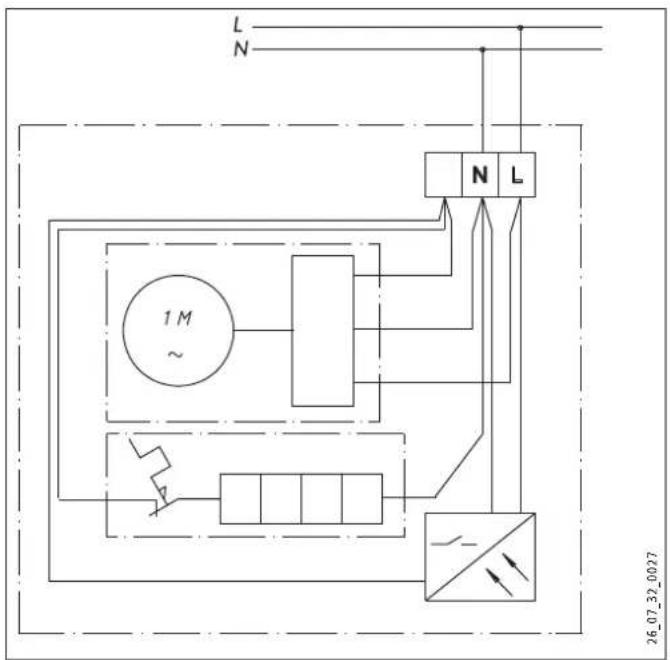

11.2 Schemat połączeń

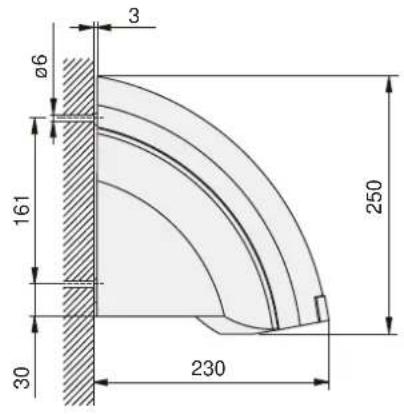

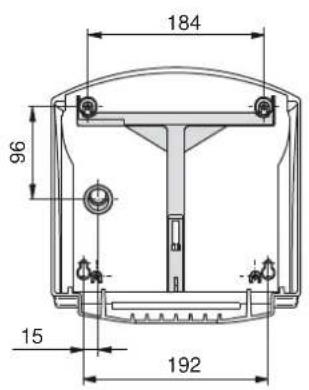

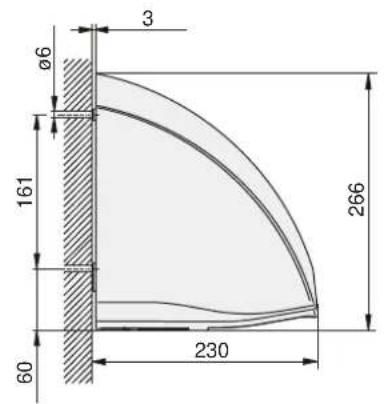

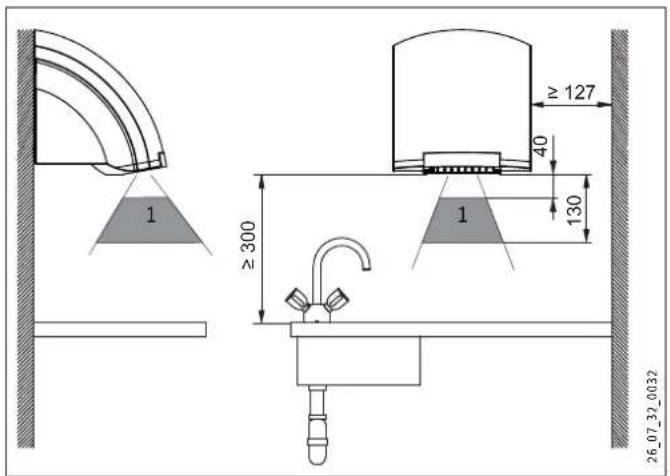

11.3 Wymiary odstępów

1 Obszar wykrywania czujnika zbliżeniowego na podczerwień

11.4 Wartości orientacyjne wysokości montażu

Wskazówka! Wysokość (w mm) określa odległość pomiędzy dolną krawędzią urządzenia a podłogą. Wiek Wiek Wys. (mm)Dorosły mężczyzna 1 350Dorosła kobieta 1 250Przedszkole 4 - 7 810Szkoła podstawowa 7 - 10 910 Szkoła 10 - 13 1 120 Szkoła 13 - 16 1 250WWW.STIEBEL-ELTRON.COM HTT 4-5 | 55 POLSK I INSTALACJA DANE TECHNICZNE

ø656 | HTT 4-5 WWW.STIEBEL-ELTRON.COM GWARANCJA B."xtNARHHWA [RHHW.Z:H . RCt:<.NG Gwarancja Urządzeń zakupionych poza granicami Niemiec nie obejmu- ją warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybu- torem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spół- ka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana. Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność. Ochrona środowiska irecykling Pomóż chronić środowisko naturalne. Materiały po wykorzy- staniu należy utylizować zgodnie zkrajowymi przepisami.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 57 EšTINA OBSAH | OBSLUHA
