INSTRUKCJA OBSŁUGI HTE 4 STIEBEL ELTRON

WSKAZÓWKI  SPECJALNE - Trzymać dzieci poniżej 3.roku życia zdala od urządzenia, jeśli ciągły nadzór nie jest możliwy. - Urządzenie może być włączane iwyłączane przez dzieci wwieku od 3do 7 lat, jeśli odbywa się to pod nadzorem lub dzieci te zostały poinstruowane wzakresie bezpiecznego korzystania zurządzenia izrozumiały zagrożenia związane zużytkowaniem urządzenia. Warunkiem jest wcześniejsze zamontowanie urządzenia zgodnie zopisem. Dzieciom wwieku od lat 3 do 7 nie wolno wyjmować wtyczki zgniazdka sieciowego ani dokonywać regulacji urządzenia. - Urządzenie może być obsługiwane przez dzieci w wieku od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, lub też przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami. - Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru. - Części urządzenia mogą się mocno nagrzewać iprowadzić do oparzeń. Wobecności dzieci lub osób wymagających opieki należy zachować szczególną ostrożność. - Nie zakrywać urządzenia. - Nie montować urządzenia bezpośrednio pod ściennym gniazdkiem elektrycznym. - Urządzenie zamontować wtaki sposób, aby elementy przełączające i regulacyjne nie były dostępne dla osób przebywających w wannie lub w kabinie prysznicowej. - Wprzypadku podłączenia na stałe należy zapewnić możliwość odłączenia wszystkich biegunów urządzenia od sieci za pomocą wyłącznika zrozwarciem styków wynoszącym co najmniej 3mm. - Czynności związane z wymianą sieciowego przewodu przyłączeniowego, np. wrazie uszkodzenia, mogą być wykonywane wyłącznie przez specjalistę posiadającego uprawnienia wydane przez producenta, przy użyciu oryginalnej części zamiennej. - Zamocować urządzenie wsposób opisany wrozdziale „Instalacja/ Montaż”.

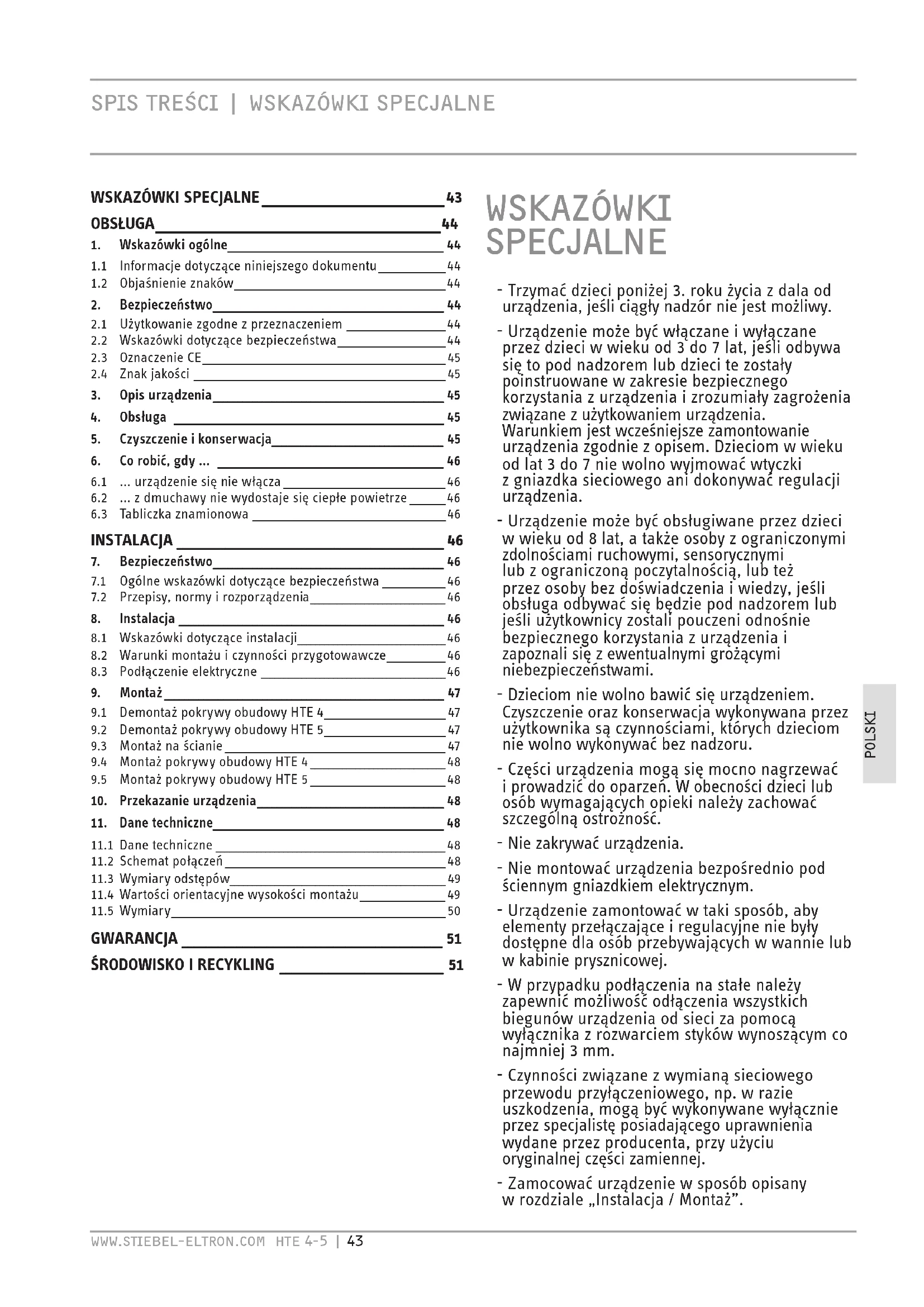

1. Wskazówki ogólne 44

1.1 Informacje dotyczące niniejszego dokumentu 44

1.2 Objaśnienie znaków 44

2. Bezpieczeństwo 44

2.1 Użytkowanie zgodne z przeznaczeniem 44

2.2 Wskazówki dotyczące bezpieczeństwa 44

2.3 Oznaczenie CE 45

3. Opis urządzenia 45

5. Czyszczenie i konserwacja 45

6. Co robić, gdy ... 46

6.1 ... urządzenie się nie włącza 46

6.2 ... z dmuchawy nie wydostaje się ciepłe powietrze 46

6.3 Tabliczka znamionowa 46

7. Bezpieczeństwo 46

7.1 Ogólne wskazówki dotyczące bezpieczeństwa 46

7.2 Przepisy, normy i rozporządzenia 46

8.1 Wskazówki dotyczące instalacji 46

8.2 Warunki montażu i czynności przygotowawcze 46

8.3 Podłączenie elektryczne 46

9.1 Demontaż pokrywy obudowy HTE 4 47

9.2 Demontaż pokrywy obudowy HTE 5 47

9.3 Montaż na ścianie 47

9.4 Montaż pokrywy obudowy HTE 4 48

9.5 Montaż pokrywy obudowy HTE 5 48

10. Przekazanie urządzenia 48

11. Dane techniczne 48

11.1 Dane techniczne 48

11.2 Schemat połączeń 48

11.3 Wymiary odstępów 49

11.4 Wartości orientacyjne wysokości montażu 49

1.1 Informacje dotyczące niniejszego dokumentuRozdział Obsługa przeznaczony jest dla użytkowników ispecjalistów.

Rozdział Instalacja przeznaczony jest wyłącznie dla specjalistów. Przeczytać!Przed przystąpieniem do obsługi urządzenia dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania. W przypadku przekazania produktu osobom trzecim niniejszą instrukcję należy również dołączyć.1.2 Objaśnienie znakówSymbole użyte wdokumentacji:W niniejszej dokumentacji użyte zostały różne symbole iwyróżnienia. Mają one następujące znaczenie: Ryzyko odniesienia obrażeń!Wskazuje na potencjalne ryzyko odniesienia obrażeń. Zagrożenie życia przez porażenie prądem! Ryzyko poparzenia! Ryzyko spowodowane ogniem! Nie zakrywać!

Możliwość wystąpienia szkód!Informuje o możliwości uszkodzenia urządzenia, zanieczyszczenia środowiska lub szkodach gospodarczych. Wskazówka!Informacje umieszczone za takim symbolem są szczególnie ważne. » Fragmenty oznaczone symbolem „»” stanowią opis czynności do wykonania. Wymagane czynności opisane są krok po kroku.

2.1 Użytkowanie zgodne z przeznaczeniemUrządzenie służy do suszenia mokrych rąk.Urządzenie przeznaczone jest do użytku domowego. Nieprzeszkolone osoby mogą bezpiecznie z niego korzystać. Urządzenie można stosować również poza domem, np. w małych przedsiębiorstwach, pod warunkiem takiego samego użytkowania.Inne zastosowanie lub użycie wykraczające poza obowiązujące ustalenia traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji. Modyfikacje i przebudowa urządzenia powodują utratę gwarancji!2.2 Wskazówki dotyczące bezpieczeństwa Ryzyko poparzenia!Części urządzenia mogą się mocno nagrzewać iprowadzić do oparzeń. Wobecności dzieci lub osób wymagających opieki należy zachować szczególną ostrożność.

OSTRZEŻENIE Obrażenia ciała - Trzymać dzieci poniżej 3.roku życia zdala od urządzenia, jeśli ciągły nadzór nie jest możliwy. - Urządzenie może być włączane iwyłączane przez dzieci wwieku od 3do 7 lat, jeśli odbywa się to pod nadzorem lub dzieci te zostały poinstruowane wzakresie bezpiecznego korzystania zurządzenia izrozumiały zagrożenia związane zużytkowaniem urządzenia. Warunkiem jest wcześniejsze zamontowanie urządzenia zgodnie zopisem. Dzieciom wwieku od lat 3 do 7 nie wolno wyjmować wtyczki zgniazdka sieciowego ani dokonywać regulacji urządzenia. - Urządzenie może być obsługiwane przez dzieci w wieku od 8 lat, a także osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub z ograniczoną poczytalnością, lub też przez osoby bez doświadczenia i wiedzy, jeśli obsługa odbywać się będzie pod nadzorem lub jeśli użytkownicy zostali pouczeni odnośnie bezpiecznego korzystania z urządzenia i zapoznali się z ewentualnymi grożącymi niebezpieczeństwami. - Dzieciom nie wolno bawić się urządzeniem. Czyszczenie oraz konserwacja wykonywana przez użytkownika są czynnościami, których dzieciom nie wolno wykonywać bez nadzoru.OBSŁUGA   OPIS URZąDZENIA

WWW.STIEBEL-ELTRON.COM HTE 4-5 | 45

POLSKI Ryzyko spowodowane ogniem! Nie umieszczać na urządzeniu żadnych przedmiotów. Nie opierać o urządzenie żadnych przedmiotów i nie umieszczać żadnych przedmiotów między urządzeniem a ścianą. Również w bezpośrednim pobliżu urządzenia nie wolno kłaść żadnych przedmiotów ani materiałów łatwopalnych lub hamujących ujście ciepła, takich jak bielizna, koce, czasopisma, pojemniki zwoskiem lub benzyną, puszki aerozolu itp. Ryzyko spowodowane ogniem! Nie korzystać z urządzenia ... - jeśli wpomieszczeniach zachodzi ryzyko pożaru lubwybuchu wskutek obecności chemikaliów, pyłów, gazów lub oparów. - wbezpośrednim pobliżu przewodów lub pojemników, prowadzących lub zawierających materiały łatwopalne albo wybuchowe. - jeśli wmiejscu ustawienia urządzenia układane są podłogi oraz odbywa się szlifowanie, lakierowanie. - jeżeli wykonywane są czynności zużyciem benzyny waerozolu, wosku lub podobnych substancji. Przed rozpoczęciem korzystania z urządzenia w wystarczającym stopniu przewietrzyć pomieszczenie. Zagrożenie życia przez porażenie prądem! Nie umieszczać żadnych przedmiotów w otworze urządzenia. Może to doprowadzić do śmiertelnego porażenia prądem i/lub pożaru. Nie zakrywać! Nie zakrywać urządzenia, aby uniknąć jego przegrzania. Wskazówka! Nie korzystać z urządzenia, jeśli nie są zapewnione minimalne odstępy od powierzchni sąsiednich przedmiotów. Wskazówka! W przypadku użytkowania urządzenia w warsztatach lub innych pomieszczeniach, w których występują spaliny, zapachy oleju oraz benzyny itd. lub w których podczas prac wykorzystywane są chemikalia, przez dłuższy czas może utrzymywać się nieprzyjemny zapach, jak również może dojść do zanieczyszczenia powietrza. Wskazówka! Zwrócić uwagę, aby otwór zasysania powietrza na spodzie i z tyłu urządzenia zawsze był drożny. Wskazówka! Zachować minimalny odstęp pod kratką wylotu powietrza (patrz rozdz. Dane techniczne). Ciepłe powietrze musi bez przeszkód wydostawać się zurządzenia. Wskazówka! W celu umycia urządzenia nigdy nie spryskiwać go wodą z węża (patrz rozdz. Czyszczenie i konserwacja).

Oznaczenie CE zapewnia, że urządzenie spełnia wszystkie podstawowe wymogi: —dyrektywy dotyczącej kompatybilności elektromagnetycznej, —dyrektywy niskonapięciowej.

Patrz tabliczka znamionowa.

Urządzenie pracuje bezdotykowo. Wyposażone jest ono w czujnik optyczny, który po zbliżeniu rąk automatycznie włącza ogrzewanie i dmuchawę. Odległość wykrywania rąk wynosi od czterech do trzynastu centymetrów pod kratką wylotu powietrza. Po usunięciu rąk urządzenie wyłącza się po około trzech sekundach. Kształt obudowy w znacznym stopniu uniemożliwia odkładanie papierosów lub podobnych przedmiotów na urządzenie. Aby zachować tę właściwość, należy unikać montażu urządzenia przy uskokach ściany przedłużających górną powierzchnię urządzenia. Urządzenie HTE 5 jest dodatkowo zabezpieczone przed uszkodzeniami wytrzymałą obudową z odlewu aluminiowego.

» Przed wysuszeniem strzepnąć energicznie nadmiar wody z rąk nad umywalką. Dzięki temu skraca się czas suszenia, a jednocześnie oszczędza się energię. » Następnie umieścić ręce pod kratką wylotu powietrza i pocierać jedną o drugą w strumieniu ciepłego powietrza.

5. Czyszczenie i konserwacja

Do pielęgnacji obudowy wystarcza wilgotna szmatka. Nie używać środków czyszczących o właściwościach ściernych lub na bazie rozpuszczalnika! Następnie wypolerować obudowę miękką szmatką. Nie pryskać na urządzenie wodą z węża lub za pomocą innych urządzeń. Woda mogłaby dostać się do wnętrza urządzenia.OBSŁUGA   CO ROBIć, GDy ... 

46 | HTE 4-5 WWW.STIEBEL-ELTRON.COM

6. Co robić, gdy ...

6.1 ... urządzenie się nie włącza

—Sprawdzić bezpieczniki winstalacji domowej. —Zakrycie czujnika optycznego uniemożliwia pracę urządzenia. W takiej sytuacji urządzenie wyłącza się po około trzech sekundach, co zapobiega pracy ciągłej. Jeśli występuje usterka, sprawdzić, czy powierzchnia czujnika nie została zmieniona. Po usunięciu ewentualnych przedmiotów urządzenie będzie znów działać prawidłowo.

6.2 ... z dmuchawy nie wydostaje się ciepłe

powietrze —W razie przegrzania grzałka jest wyłączana, a dmuchawa pracuje dalej jako chłodzenie. Czujnik temperatury włącza ponownie grzałkę po upłynięciu około dwóch minut od chwili wyłączenia urządzenia.

6.3 Tabliczka znamionowa

Tabliczka znamionowa znajduje się na spodzie urządzenia. INSTALACJA

Instalacja, pierwsze uruchomienie, jak również konserwacja i naprawa urządzenia mogą być wykonane wyłącznie przez specjalistę.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku używania oryginalnych akcesoriów przeznaczonych do tego urządzenia oraz oryginalnych części zamiennych.

7.2 Przepisy, normy i rozporządzenia

Wskazówka! Należy przestrzegać wszystkich krajowych i lokalnych przepisów oraz rozporządzeń. Wskazówka! W przypadku instalacji urządzenia w pomieszczeniach z wannami kąpielowymi i/lub prysznicem zachować odpowiednią strefę ochronną. Zainstalować urządzenie zgodnie z informacjami podanymi na tabliczce znamionowej. Normą dla stref ochronnych jest w Niemczech norma VDE0100-701.

8.1 Wskazówki dotyczące instalacji

—Urządzenie zamontować na ciągłej ścianie (bez uskoków), aby uniknąć uszkodzeń spowodowanych aktami wandalizmu.

8.2 Warunki montażu i czynności przygotowawcze

—Urządzenie montować tylko na pionowej ścianie odpornej na temperaturę ponad 90°C. —Koniecznie zachować podane odstępy minimalne.WWW.STIEBEL-ELTRON.COM HTE 4-5 | 47 POLSKI INSTALACJA MONTAż

8.3 Podłączenie elektryczne

Wskazówka! Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie musi być zgodne z napięciem sieciowym. Zagrożenie życia przez porażenie prądem! Podłączenie do sieci dopuszczalne jest wyłącznie w formie przyłącza stałego. Urządzenie musi być oddzielone od sieci przez wielobiegunowy odcinek rozdzielający o długości co najmniej 3 mm. » Wybrać przewód o odpowiednim przekroju. » Podłączyć elektryczne przewody przyłączeniowe zgodnie ze schematem ideowym (patrz Dane techniczne).

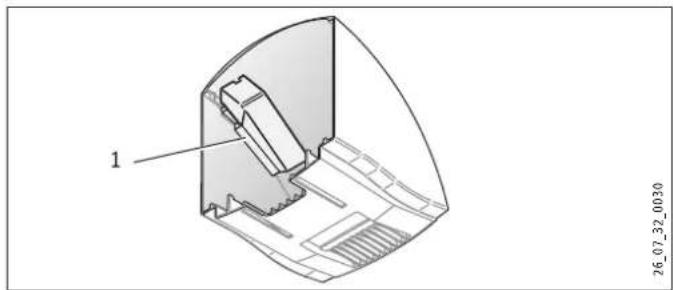

1 Kątownik z tworzywa sztucznego Kątownik z tworzywa sztucznego znajdujący się w pokrywie obudowy urządzenia HTE 5 spełnia zadanie dodatkowej izolacji sieciowego przewodu i zacisku przyłączeniowego.

Zagrożenie życia przez porażenie prądem! Wszystkie elektryczne prace przyłączeniowe i instalacyjne wykonywać zgodnie z przepisami.

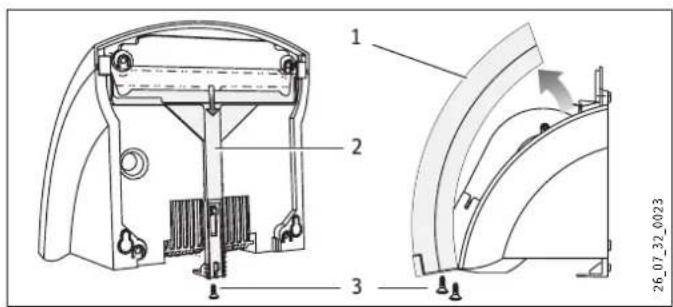

9.1 Demontaż pokrywy obudowy HTE 4

1 Pokrywa obudowy 2 Suwak blokujący 3 Wkręty » Odkręcić wkręty znajdujące się na pokrywie obudowy i suwaku blokującym. » Pociągnąć suwak blokujący w dół. » Zdjąć pokrywę obudowy.

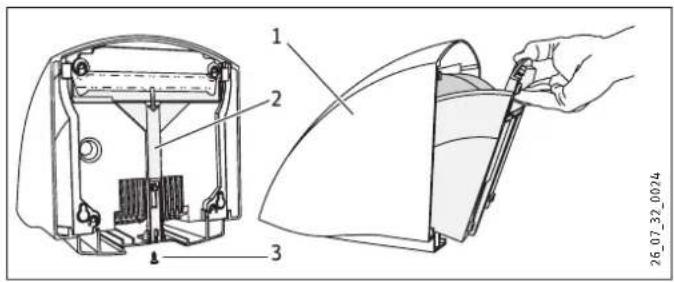

9.2 Demontaż pokrywy obudowy HTE 5

» Odkręcić wkręt blokujący. » Pociągnąć suwak blokujący w dół. » Zdjąć pokrywę obudowy.

1 Pokrywa obudowy 2 Suwak blokujący 3 Wkręt blokujący

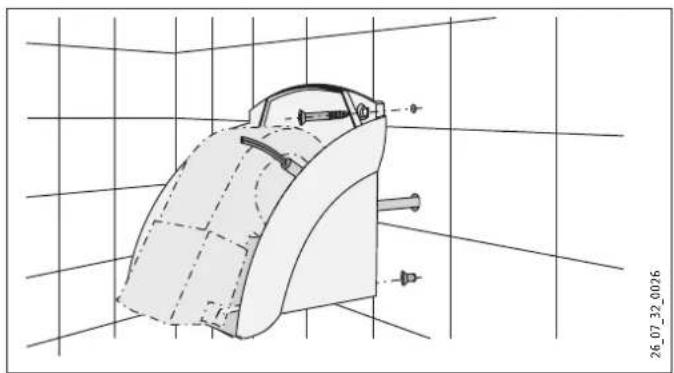

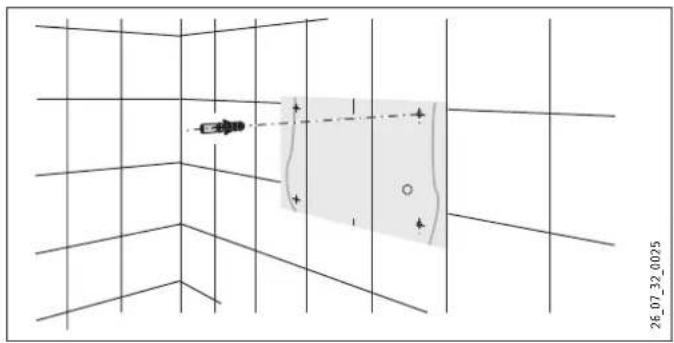

9.3 Montaż na ścianie

» Wyciąć szablon do wiercenia otworów. Można go znaleźć na końcu niniejszej instrukcji. » Za pomocą szablonu przenieść 4 punkty mocowania na ścianę. Zwrócić przy tym uwagę na długość i umiejscowienie sieciowego przewodu przyłączeniowego. Zapoznać się z wartościami orientacyjnymi wysokości montażu (patrz Dane techniczne). » Wywiercić otwory mocujące iwłożyć w nie kołki. » Wkręcić dolne wkręty mocujące wścianę.

1 Przelot kabla » Przeciągnąć sieciowy przewód przyłączeniowy przez przelot w ściance tylnej urządzenia. » Nałożyć urządzenie otworami w kształcie dziurek na klucz na wkręty mocujące. » Przykręcić urządzenie do ściany dwoma pozostałymi wkrętami. » Podłączyć przewód przyłączeniowy do urządzenia. Wskazówka! Zwrócić uwagę, aby żyły sieciowego przewodu przyłączeniowego nie znajdowały się w obszarze silnika dmuchawy. Wskazówka! Przestrzegać maksymalnej długości sieciowego przewodu przyłączeniowego (patrz Dane techniczne).

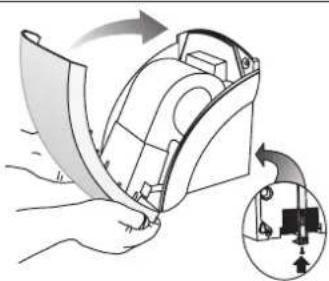

9.4 Montaż pokrywy obudowy HTE 4

» Założyć pokrywę obudowy pod niewielkim kątem na urządzeniu i odchylić ją w kierunku ściany. » Przesunąć suwak blokujący do oporu w górę. » Przykręcić mocno suwak blokujący oraz pokrywę obudowy.

9.5 Montaż pokrywy obudowy HTE 5

» Nasunąć pokrywę obudowy pod niewielkim kątem na urządzenie i przesunąć aż do ściany. Zwrócić uwagę, aby zaczepy na spodzie pokrywy obudowy zazębiły się w ściance tylnej urządzenia. » W celu zablokowania pokrywy obudowy unieść ją lekko z przodu i przesunąć suwak blokujący do oporu w górę. » Przykręcić mocno suwak blokujący.

10. Przekazanie urządzenia

Objaśnić użytkownikowi sposób działania urządzenia. Zwrócić jego uwagę szczególnie na wskazówki dotyczące bezpieczeństwa. Przekazać instrukcję obsługi i instalacji.

11.1 Dane techniczne

Model Typ HTE 4 HTE 5 Numer katalogowy 073007 073008 Kolor biały biały sygnałowy Obudowa

tworzywo sztuczne (ABS) ciśnieniowy odlew aluminiowy, lakierowany

Moc znamionowa W 1800 1800 Moc grzania W 1740 1740 Moc wentylatora W 60 60 Przyłącze 1/N 220-240 V 50 Hz 1/N 220-240 V 50 Hz Klasa bezpieczeństwa wg EN 60335

II II Stopień ochrony IP 23 IP 23 Poziom hałasu ~ dB (A) 54 54 Wydajność powietrza ~ m³/h 146 146 Czas działania ~ s 36 36 Wymiary i masy Wymiary W x S x G mm 250 x 238 x 230 266 x 257 x 230 Masa kg 2.5 4 Maks. długość sieciowego przewodu przyłączeniowego mm 200 200WWW.STIEBEL-ELTRON.COM HTE 4-5 | 49 POLSKI INSTALACJA DANE TECHNICZNE

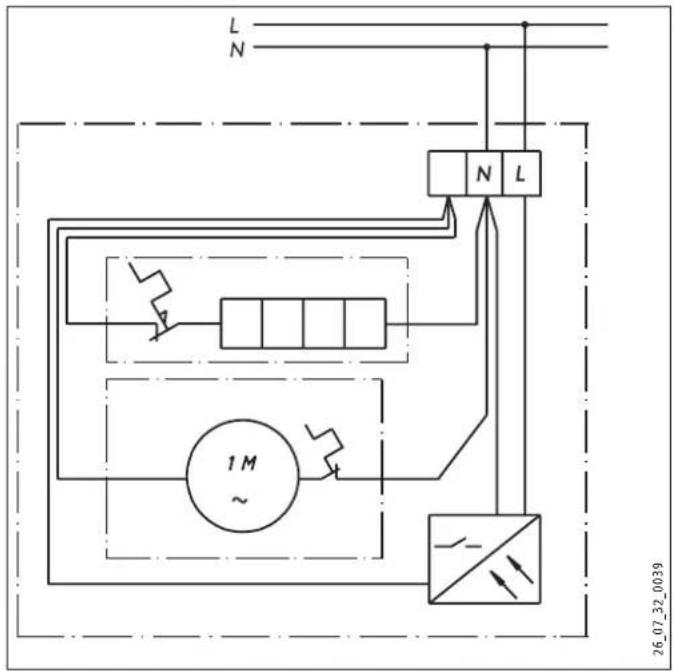

11.2 Schemat połączeń

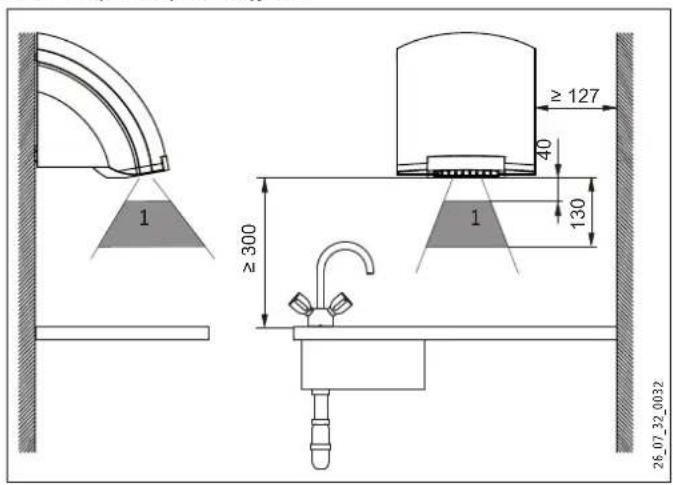

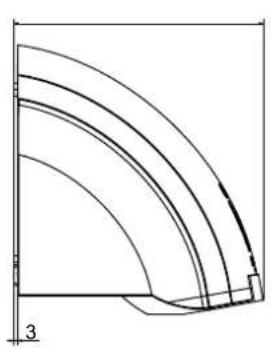

11.3 Wymiary odstępów

1 Obszar wykrywania czujnika zbliżeniowego na podczerwień

11.4 Wartości orientacyjne wysokości montażu

Wskazówka! Wysokość (w mm) określa odległość pomiędzy dolną krawędzią urządzenia a podłogą. Wiek Wys. (mm) Dorosły mężczyzna 1 350 Dorosła kobieta 1 250 Przedszkole 4 - 7 810 Szkoła podstawowa 7 - 10 910 Szkoła 10 - 13 1 120 Szkoła 13 - 16 1 25050 | HTE 4-5 WWW.STIEBEL-ELTRON.COM INSTALACJA DANE TECHNICZNE

D0000025609 b01 Przepust na przewody elektr. (widok urządzenia z tyłu)

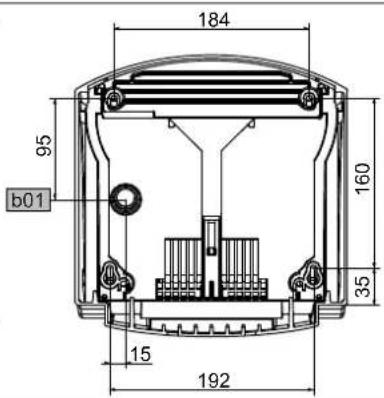

D0000025610 b01 Przepust na przewody elektr. (widok urządzenia z tyłu)WWW.STIEBEL-ELTRON.COM HTE 4-5 | 51 POLSKI GWARANCJA
