GEBRUIKSAANWIJZING HTE 4 STIEBEL ELTRON

1. Algemene instructies 28
   1.1 Informatie over dit document 28
   1.2 Legende 28
2. Veiligheid 28
   2.1 Voorgeschreven gebruik 28
   2.2 Veiligheidsvoorschriften 28
   2.3 CE-logo 29
   2.4 Keurmerk 29
   3.Toestelomschrijving 29
3. Bediening 29
4. Reiniging, verzorging en onderhoud 29
   6.Wat moet u doen, wanner … 29
   6.1 ... het toestel nicht worden ingeschakeld 29
   6.2 ... de ventilator zonder warme lucht draait 29
   6.3 Het typeplaatje 29

INSTALLATIE 30

1. Veiligheid 30
   7.1 Algemeneveiligheidsaanwijzingen 30
   7.2 Voorschriften, normen en bepalingen 30

2. Installatie 30
   8.1 Installatie-instructies 30
   8.2 Aanwijzingen voor montage en Voorbereidingen 30
   8.3 Elektrische aansluitingen 30

3. Montage 30
   9.1 Demontage van de behuizingskap HTE 4 30
   9.2 Demontage van de behuizingskap HTE 5 30
   9.3 Wandmontage 31
   9.4 Montage van de behuizingskap HTE 4 31
   9.5 Montage van de behuizingskap HTE 5 31

4. Overdracht van het toestel 31
5. Technische gegevens 32
   11.1 Technische gegevens 32
   11.2 Elektrisch schema 32
   11.3 Afstandsafmetingen 32
   11.4 Richtwaarden voor montagehoogte 32
   11.5 Afmetingen 33

GARANTIE 34

MILIEU EN RECYCLING 34

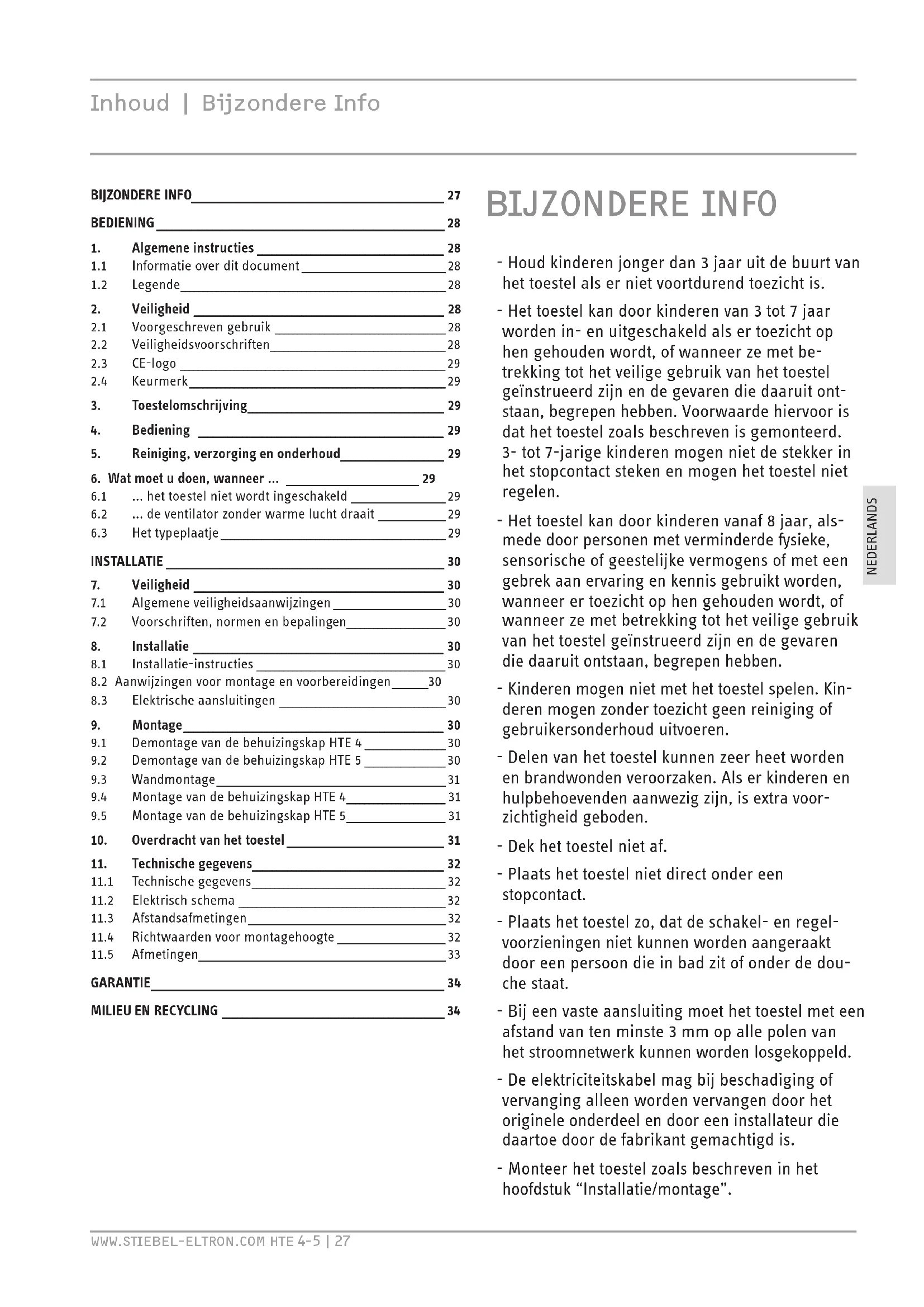

BIJZONDERE INFO

• Houd kinderenjonger dan 3aar uit de buurt van het toestel als er nicht voortdurend toezicht is.
• Het toestel kan door kinderen van 3 tot 7aar worden in- en uitgeschakeld als er toezicht op hen gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en de bevaren die waaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel zoals beschreiben is gemonteerd. 3- tot 7-jarige kinderen mogen Niet de stekker in het stopcontact steken en mogen het toestel nicht regelen.
• Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden wordt, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en de bevaren die waaruit ontstaan, begrepen hebben.
• Kinderen mogen nicht met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
• Delen van het toestel hunnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden.
• Dek het toestel Niet af.
• Plaats het toestel nicht direct onder een stopcontact.
• Plaats het toestel zo, dat de schakel- en regelvoorzieningen Niet;kennen worden aangeraakt door een persoon die in bad zit of onder de douche staat.
• Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3mm op alle polen van het stroomnetwork kunnen worden losgekoppeld.
• De elektriciteitskabel mag bij beschadiging of verranging alleen worden verrangen door het originele onderdeel en door een installmenter die daartoe door de fabrikant gemachtigd is.
• Monteer het toestel zoals beschreiben in het hoofdstuk "Installatie/montage".

BEDIENING

1. Algemene instructies

1.1 Informatie over dit document

Het hoofdstuk Bediening is zowel bedoeld voor de gebruiker als voor de vakman.

Het hoofdstuk Installatie is bestemd voor de vakman.

Dit lezen a.u.b!.

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veiligeplaats. Geef de handleiding eventueel door aan een volgende gebruiker.

1.2 Legende

Symbolen in deze documentatie:

In deze documentatie staan symbolen en waarschuwingen. Ze haben de volgende betekenis:

Letselgevaar!

Aanwijizing over möglichk letselgevaar.

Levensgevaar door elektrische schok!

Verbrandingsgevaar!

Brandgevaar!

Niet afdekken!

Mogelijk schade!

Aanwijzing voor beschadiging van het toestel, milieuvervuling of financiele schade.

Opmerking!

De teksten die naast zo'n symbol staan, zich bijzonderbelangrijk.

Deze tekstgedeelten en het symbolen aan dat u een handeling moet verrachten. De vereiste handelingen worden stapsgewijds beschreiben.

2. Veiligheid

2.1 Voorgeschreve genbruik

Het toestel is bestemd voor het drogen van natte handen.

Het toestel is bestemd voor gebruik in een huishoudelijkke omge-ving. Het kan veilig worden bediend door personen die waarover Niet geinstruerd zich. Het toestel kan eventuele ook buiten een huishouden gebruikt worden, bijv. in het Kleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Het voorgeschreiben gebruik betekent ook de naleving van deze handledieing. In geval van wijzigingen of aanpassingen aan het toestel verwalt de garantie!

2.2 Veiligheidsvoorschriften

Verbrandingsgevaar!

Delen van het toestel konnen zeer heet worden en brandwonden veroorzaken. Als er kinderen en hulpbehoevenden aanwezigহn, is extra voorzichtigheid geboden.

WAARSCHUWING letsel

Houd kinderenjonger dan 3aaruitdebuurt van hettoestelalseriet voortdurendtoezichtis.
- Het toestel kan door kinderen van 3 tot 7aar worden in- en uitgeschakeld als er toezicht op hengehonden wordt, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd+zijn en de bevaren die waaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel zoals beschreiben is gemonteerd. 3- tot 7-jarige kinderen mogen Niet de stekker in het stopcontact steken enmogen het toestel Niet regelen.
- Het toestel kan door kinderen vanaf 8aar, alsmede door Personen met verminderde fysieke, sensori-sche of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstruerd toen en de bevaren die waaruit ontstaan, begrepen hebben.
- Kinderen mogen nicht met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebrui-kersonderhoud uitvoeren.

Brandgevaar!

Plaats geen objecten op het toestel. Laat er geen objecten gegen aanleunen en steek geen objctenussen het toestel en de wand.

In de onmiddelijke nabijheid mogen evenmin brandbare, ontvlambare of warmte-isolerende objcten of stoffen worden geplaatst, zoals wasgoed,dekens,tijd-schriften,blikken boenwas of benzine,spuitbussen en dergelijke.

Brandgevaar!

Gebruik het toestel Niet ...

• wonneer er in de ruimte door chemicaliien, stof, gassen of dampen gevaar voor brand of explosives bestaat;
• in de onmiddelijke omgeving van leidingen of containers met brandbare of explosieve stoffen;
• wonneer in de opstelruimte bouw- of verbou-wingswerkzaamheden worden uitgevoerd;
• wonneer er worden gewerkt met benzine, sprays, boenwas en dergelijkke; ventilier de ruimte voldoende voordat het toestel worden gebruikt.

Levensgevaar door elektrische schok!

Steek geen objecten in een opening van het toestel.
'Dit kan tot dodelijkste stroomstoten en/ of brand leiden.

Niet afdekken!

Dek het toestel Niet af om oververhitting te vermijden.

Opmerking!

Gebruik het toestel Niet, wanner de minimumafstand tot aangrenzende objcten Niet worden aangehoven.

Opmerking!

Wanneer het toestel in werkplaatsen of in andere ruimtes, waar uitlaatgassen, olie- of benzinedamp, enz. voorkomen, worden gebruikt of waar met oplosmiddelen en chemicalien worden gewerkt, kan de geur langer blijven hangen en eventueel verontreiniging verooorzaken.

Opmerking!

Let erop dat de luchtaanzigopening aan de onder- en城县.
achterzieje van het toestel altijd open is.

Opmerking!

Houd rekening met de minimumafstand tot het luchtuitlaatrooster maar de onderzijde (zie hoofdstuk "Technische gegevens").

De warme lucht moet ongehinderd können uitstromen.

Opmerking!

Het is verboden het toestel voor het reinigen te besproeien met een waterslang (zie het hoofdstuk Reiniging, verzorging en onderhoud).

2.3 CE-logo

Het CE-logoe geegt aan dat het toestel voldoet aan alle fundamen- tele vereisten:

• Richtlijn voor de elektromagnetische compatibiliteit
• Laagspanningsrichtlijn

2.4 Keurmerk

Zietypeplaatje.

3. Toestelomschrijving

Het toestel werkt contactloos. Het is uitgerust met een optische sensor die bij nadering van de handen automatisch de verwarming en de ventilator activeert. Het aanspreekbereik ligtCUSen vier en dertien cm onder het luchtuitlaatrooster. Nadat de han den zichn weggehaald, wordt het toestel na circa drie secondenuitgeschakeld.

Door de vom van de behuizing is het neerleggen van sigaretten of vergelijkbare objcten op het toestel nauwelijks mogelijk. Vermijd een terugwijkende wand aan de boenzijde van het toestel om dit effect te behouden.

De HTE 5 worden bovendien door zijn robuuste aluminium-druk-behuizing gegen beschadiging beeviligd.

4. Bediening

Schud voor het drogen de natte handen krachtig af boven de wasbak. Daardoor is de droogtijd korter en worden er tegelijkertijd energie bespaard. NDS
Houd verwolgens de handen onder het luchtuitlaatrooster in wrijf deze in de warme luchtstroom.

5. Reiniging, verzorging en onderhoud

Voor de verzorging van de behuizing volstaat een vochtige doeck. Gebruik nooit schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen! Wrijf met een zachte doeck na. Het is verboden het toestel te besproeien met behulp van een waterslang of andere hulpmiddelen. Hierdoor kan er water het toestel binnendringen.

6. Wat moet u doe, wanneer ...

6.1 ... het toestel nicht worden ingeschakeld

• Controller dezekeringen van de huisinstallatie.
• Door het afdekken van de optische sensor worden het toestel in zijn functioneren gehinder. In dat geval worden het toestel na circa drie seconden uitgeschakeld om een continubedrijf te vermijden. Controller bij een storing of het sensorvlak Niet is gemanipuleerd. Wanner er eventuele objcten�zem verwijderd, werkt het toestel weeer fouloos.

6.2 ... de ventilator zonder warme lucht draait

• Bij oververhitting worden het verwarmingselement uitgeschakeld. De ventilator draait door om te koelen. Via de temperatuursono wordt het verwarmingselement circa twee minutes nadat het toestel ward uitgeschakeld, opnieuw ingeschakeld.

6.3 Het typeplaatje

Het typeplaatje zit aan de onderzijde van het toestel.

INSTALLATIE

7. Veiligheid

Installatie, inbedrijfstelling, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificierdevakman worden uitgevoerd.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkking en de bedrijfsveiligheid uitsluitend bij gebruik van originele accessoires en verrangingsonderdelen voor de apparatuur.

7.2 Voorschriften, normen en bepalingen

Opmerking!

Neem alle nationale en regione voorschriften en bepalingen in acht.

Opmerking!

Neem bij de installmentie van het toestel in ruimtes met bad en/of douche de betreffende veiligheidszone in acht. Installee het toestel volgens de instructies op het typeplaatje. De norm voor de veiligheidszone treft u in Duitsland aan in de VDE 0100 - 701.

8. Installatie

8.1 Installatie-instructies

• Monteer het toestel op een doorlopende, gesloten wand (zonder terugwijking in de wand) om beschadigingen door vandalism te voorkomen.

8.2 Aanwijzingen voor montage en Voorbereidingen

• Bevestig het toestel alleen op een verticale wand die bestand is gegen een temperatuur van minstens 90^ .

• Neem de aangeduide minimumafstand beslist in ache.

8.3 Elektrische aansluitingen

Opmerking!

Neem de gegevens op het typeplaatje in acht. De aangegeven spanning moet overeenkomen met de netspanning.

Levensgevaar door elektrische schok!

Aansluiting op het stroomnet is alleen als vaste aansluiting mogelijk. Het toestel moet op alle polen met een afstand van minstens 3mm van het stroomnetwerk konnen worden losgekoppeld.

Kies een stroomkabel met een voldoende grote diameter.

Sluit de elektrische aansluitkabels aan volgens het schakelschema (zie Technische gegevens).

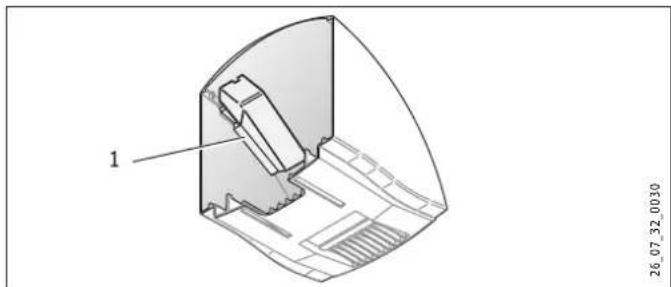

1 Kunststofhoek

De kunststoffhoek die in de behuizingskap van de HTE 5 is gemonteerd, is ook bestem voor de isolatie van de netaansluitkabel en -klem.

9. Montage

Levensgevaar door elektrische schok!

Voer alle werkzaamheden voor elektriciteitsaanslui-tingen en montage uit conform de voorschriften.

9.1 Demontage van de behuizingskap HTE 4

2003 2004 2005 2006

1 Behuizingskap
2 Vergrendelingschuif
3 Schroven

Draai de schroeven op de behuizingskap en de vergrendelingschuif los.

Trek de vergrendelingschuif omlaag.
Verwijder de behuizingskap.

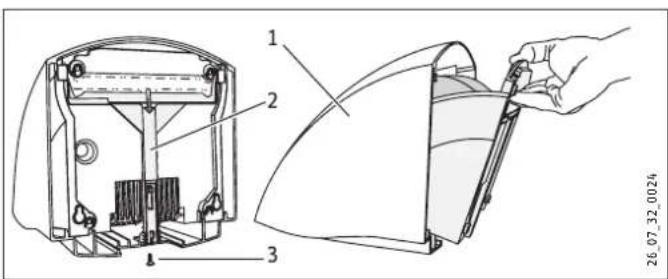

9.2 Demontage van de behuizingskap HTE 5

Draai de vergrendelingschroef los.
Trek de vergrendelingschuif omlaag.
Verwijder de behuizingskap.

1 Behuizingskap
2 Vergrendelingschuif
3 Vergrendelingschroef

Installatie

Overdracht van het toestel

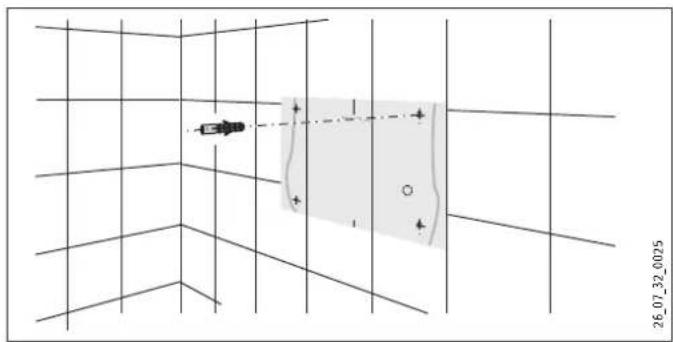

9.3 Wandmontage

Knip de boorsjabloon eruit. Deze staat aan het einde van deze handleiding.
▶ Teken de 4 bevestigingspunten met behulp van de boorsjabloon af op de wand. Houd waar bij rekening met de lengte enplaats van de netaansluitkabel. Stem af op once hoogterichtwaarden (zie Technische gegevens).
Boor de bevestigingsgaten en plaats pluggen.
Schroef de onderste bevestigingschroeven in de wand.

1 Kabeldoorvoer

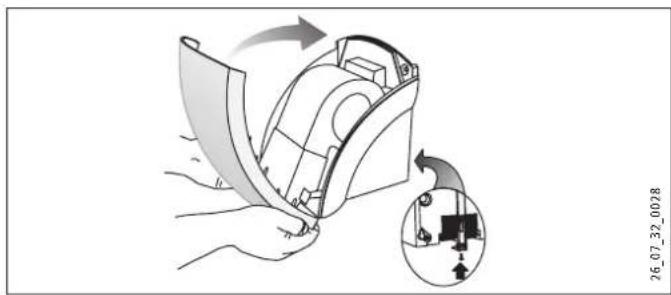

9.4 Montage van de behuizingskap HTE 4

• Plaats de behuizingskaplicht gekanteld op het toestel en draai deze in de richting van de wand.
  Schuif de vergrendelingschuif tot gegen de aanslag omhoog.
  Schroef de vergrendelingschuif en de behuizingskap vast.

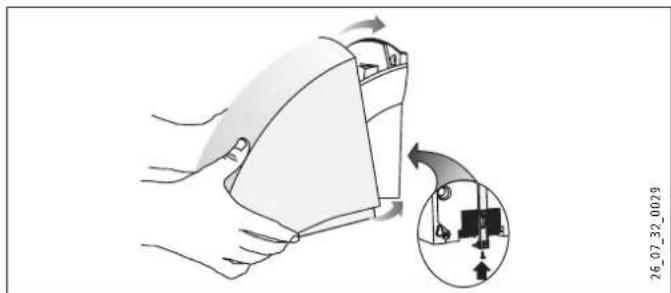

9.5 Montage van de behuizingskap HTE 5

Schuif de behuizingskap,licht hellend,tot gegen de wandaanslag over het toestel.Let erop dat de aan de onderzijde van de behuizingskap gezormde haak ache ter dechterwand van het toestel grijpt.
Til de behuizingskap aan de voorkantlicht op om deze te vergrendelen en schuif de vergrendelingschuif tot gegen de aanslag omhoog.
Schroef de vergrendelingschuif vast.

10. Overdracht van het toestel

Leg aan de nieuwe gebruikeruit hoe het toestel werkt. Schenk waar bij vooral aandacht aan de veiligheidsinstrcties. Geef de bedienings- en installmentiehandleiding aan deivecwe gebruiker.

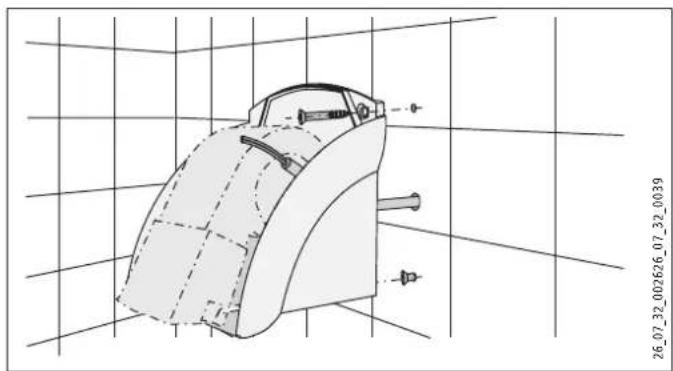

Trek de netaansluitkabel door de kabeldoorvoer in de achterwand van het toestel.
Plaats het toestel met de sleutelgaten op de bevestigingsschroeven.
Schroef het toestel met twee andere schroeven aan de wand.
Sluit de aansluitkabel op het toestel aan.

Opmerking!

Let erop dat de aders van de netaansluitkabel Niet in het gebied van de ventilatormotor liggen.

Opmerking!

Let op de maximumlengte van de netaansluitkabel. (Zie technische gegevens).

Bedrijfsgegevens
Nominaal vermogen	W	1800	1800
Verwarmingsvermogen	W	1740	1740
Ventilatievermogen	W	60	60
Aansluiting		1/N 220-240 V 50 Hz	1/N 220-240 V 50 Hz
Beveiligungsklasse volgens EN 60335		II	II
Beschermingsgraad		IP 23	IP 23
Werkingsgeluid	~ dB (A)	54	54
Luchtdebiet	~ m3/h	146	146
Looptijd	~ s	36	36

Afmetingen en gewichten
Afmetingen h x b x d	mm	250 x 238 x 230	266 x 257 x 230
Gewicht	kg	2.5	4
Maximumlengte netaans-luitkabel	mm	200	200

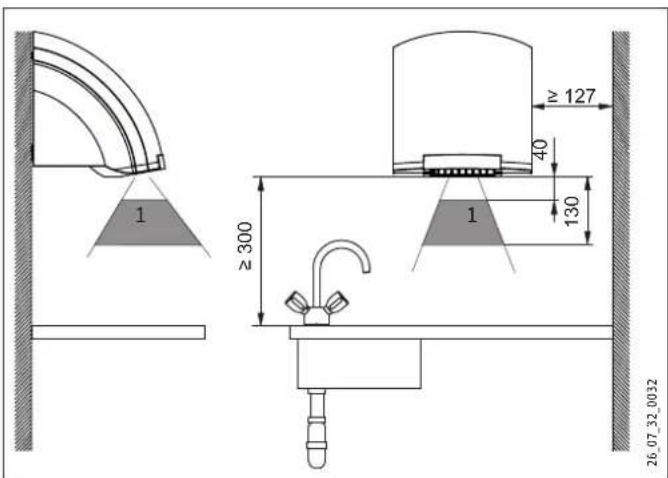

11.3 Afstandsafmetingen

1 Detectiebereik van de infrarood-naderingselektronica

11.4 Richtwaarden voor montagehoogte

Leeftijd	Leeftijd	Hoopte (mm)
Volwassen man	1350
Volwassen vrouw	1250
Basissschool onderbouw	4 - 7810

Basisschool middenbouw	7 - 10	910
Basisschool bovenbouw	10 - 13
Middelbare school	13 - 16

Installatie

Technische gegevens

11.5 Afmetingen

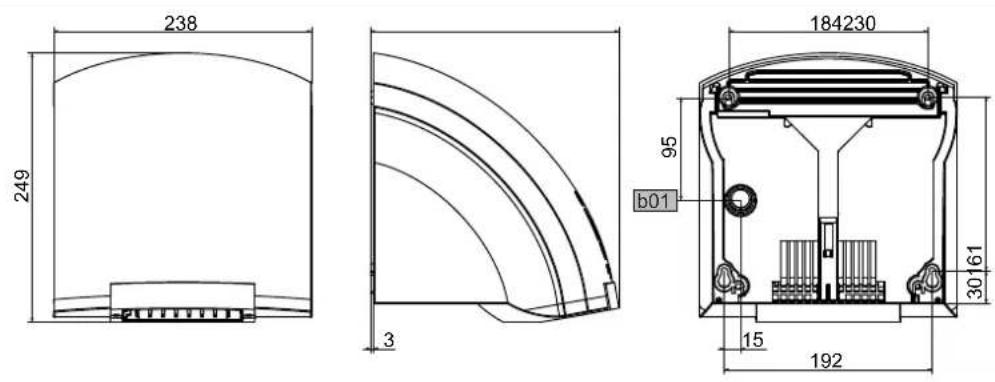

11.5.1 HTE4

0000025609

b01 Doorvoer elektrische kabels

(Achteraanzicht van het toestel)

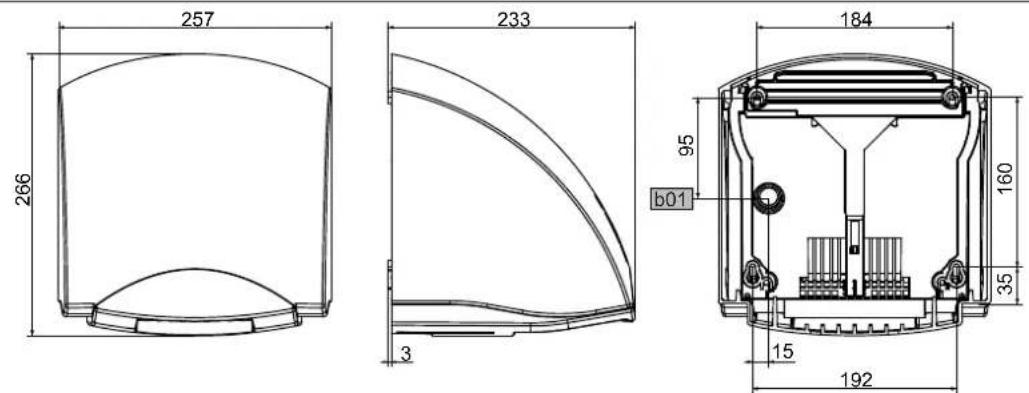

11.5.2 HTE 5

0000025610

b01 Doorvoer elektrische kabels

(Achterzaanzlicht van het toestel)

Garantie

Voor toestellen die buiten Duitsland zich gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrekt, wanneer de dochtermaatschappij eigien garantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
