GEBRUIKSAANWIJZING HTT 4 STIEBEL ELTRON

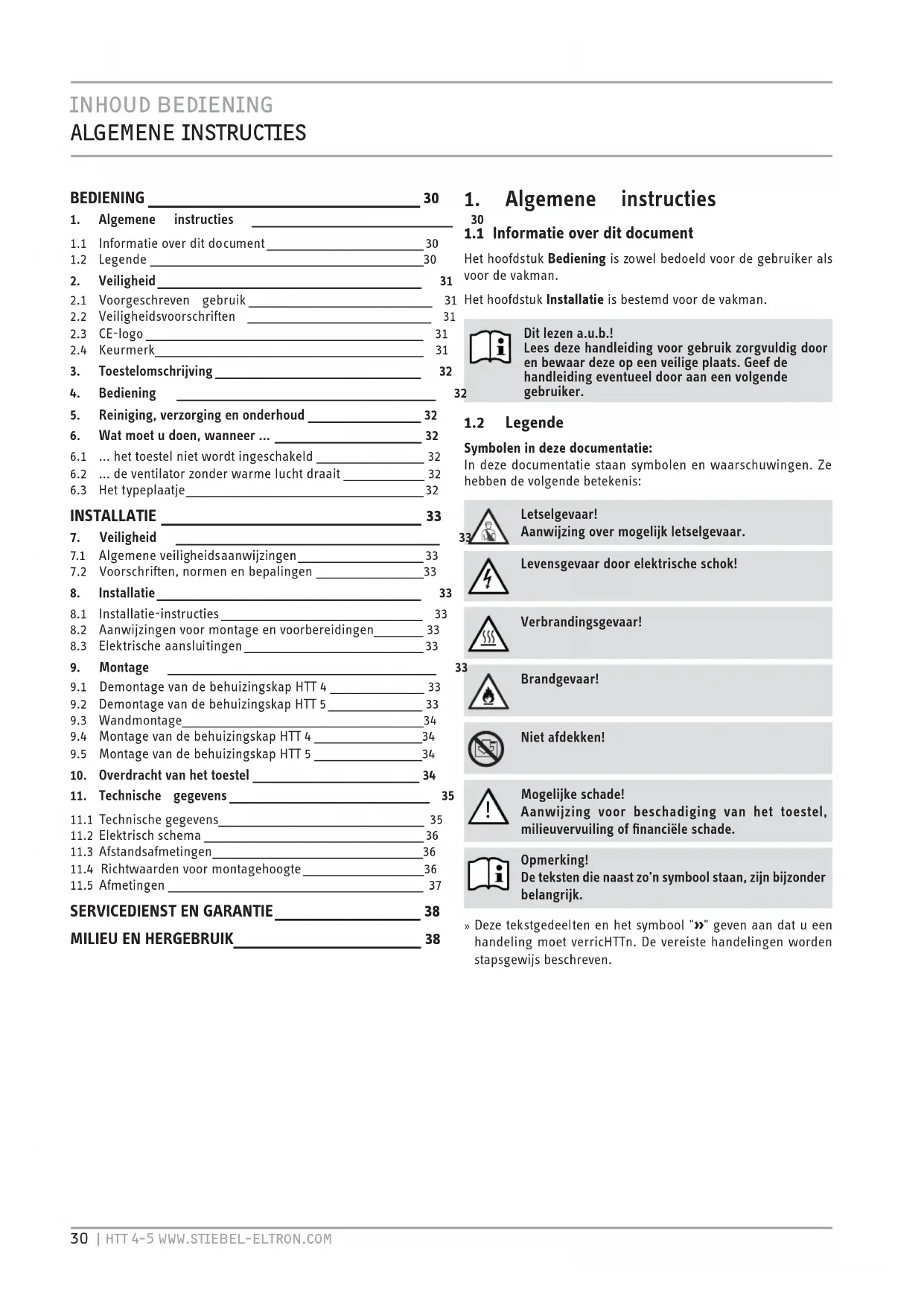

1. Algemene instructies

1.1 Informatie over dit document 30
1.2 Legende 30

1. Veiligheid 31
   2.1 Voorgeschreiben gebruik 31
   2.2 Veiligheidsvoorschriften 31
   2.3 CE-logo 31
   2.4 Keurmerk 31
   3.Toestelomschrijving 32
2. Bediening
3. Reiniging, verzorging en onderhoud 32
4. Wat moet u doen, wanner … 32
   6.1 ... het toestel nicht worden ingeschakeld 32
   6.2 ... de ventilator zonder warme lucht draait 32
   6.3 Het typeplaatje 32

INSTALLATIE 33

1. Veiligheid
   7.1 Algemene veiligheidsaanwijzingen 33
   7.2 Voorschriften, normen en bepalingen 33

2. Installatie 33
   8.1 Installatie-instructies 33
   8.2 Aanwijzingen voor montage en Voorbereidingen 33
   8.3 Elektrische aansluitingen 33

3. Montage

9.1 Demontage van de behuizingskap HTT 4 33
9.2 Demontage van de behuizingskap HTT 5 33
9.3 Wandmontage 34
9.4 Montage van de behuizingskap HTT 4 34
9.5 Montage van de behuizingskap HTT 5 34
10. Overdracht van het toestel 34
11. Technische gegevens 35
11.1 Technische gegevens 35
11.2 Elektrisch schema 36
11.3 Afstandsafmetingen 36
11.4 Richtwaarden voor montagehoogte 36
11.5Afmetingen 37

SERVICEDIENST EN GARANTIE 38

1. Algemene instructies

30

1.1 Informatie over dit document

Het hoofdstuk Bediening is zowel bedoeld voor de gebruiker als voor de vakman.

Het hoofdstuk Installatie is bestemd voor de vakman.

Dit lezen a.u.b.!. Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze op een veilige plaat. Geef de handleiding eventuele door aan een volgende gebruiker.

32

1.2 Legende

Symbolen in deze documentatie:

In deze documentatie staan symbolen en waarschuwingen. Ze haben de volgende betekenis:

Letselgevaar!
Aanwijzing over möglichk letselgevaar.

Levensgevaar door elektrische schok!

Verbrandingsgevaar!

33

Brandgevaar!

Niet afdekken!

Mogelijk schade!
Aanwijzing voor beschadiging van het toestel, milieuuervuiling of finanzièle schade.

Opmerking!
De teksten die naast zo'n symbol staan, zijn bijzonder belangrijk.

» Deze tekstgedeelten en het symbol "»" gehen aan dat u een handeling moet verrichtTTn. De vereiste handelingen worden stapsgewijds beschreiben.

2. Veiligheid

2.1 Voorgeschreiben gehruik

Het toestel is bestemd voor het drogen van natte handen.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Het voorgeschreiben gebruik betekent ook de naleving van deze handledling. In geval van wijzigingen of aanpassingen aan het toestel verwalt de garantie!

2.2 Veiligheidsvoorschriften

Verbrandingsgevaar!

Bij de warmte-uitlaatopening komen tijdens het bedrijf temperaturen van meer dan 90^ voor.

Verbrandingsgevaar!

Als kinderen of Personen met beperkte lichamelijke, zintuiglijke of geestelijkke vermogens het toestel要去en bedieren, moet ervoor worden gezorgd dat dit alleen geleurt onder toezicht of na degelijkke instructies door een persoon die voor hun verlichted verantwoordelijk is.

Houd altijd toezicht op kinderen en zorg ervoor dat ze nooit met het toestel spelen!

Brandgevaar!

Plaats geen objeven op het toestel. Laat er geen objeven gegen aanleunen en streek geen objeven tussen het toestel en de wand.

In de onmiddelijkne nabijheid mogen evenmin brandbare, ontvlambare of warmte-isolerende objecten of stoffen worden geplaatst, zoals wasgoed,dekens,tijdschriften,blikken boenwas of benzine, spuitbussen en dergelijkke.

Brandgevaar!

Gebruik het toestel Niet ...

... wanner er in de ruimte door chemicaliën, stofZie typeplaatje. gassen of dampen gevaar voor brand of explosives bestaat;

... in de onmiddelijkke omgeving van leidingen of containers met brandbare of explosieve stoffen;

... wonneer in de opstelruimte bouw- of verbouwingswerkzaamheden worden uitgevoerd;

... wanner er worden gewerkt met benzine, sprays, boenwas en dergelijkke; ventilier de ruimte voldoende voordat het toestel worden gebruikt.

Levensgevaar door elektrische schok!

Steek geen objecten in een opening van het toestel.
Dit kan tot dodelijkste stroomstoten en/ of brand leiden.

Niet afdekken!

Dek het toestel Niet af om oververhitting te vermijden.

Opmerking!

Gebruik het toestel Niet, wanneer de minimumafstand tot aangrenzende objecten Niet worden aangehouden.

Opmerking!

Wanneer het toestel in werkplaatsen of in andere ruimtes, waar uitlaatgassen, olie- of benzinedamp, enz. voorkomen, wordt gebruikt oplosmiddelen en chemicalien worden gewerkt, kan de geur langer blijven hangen en eventueel verontreiniging verroorzaken.

Opmerking!

Let erop dat de luchtaanzuioping aan de onder- en acHTTrzijde van het toestel altid open is.

Opmerking!

Houd rekening met de minimumafstand tot het luchtuitlaatrooster maar de onderzijde (zie hoofdstuk "Technische gegevens").

De warme lucht moet ongehinderd können uitsstromen.

Opmerking!

Het is verboden het toestel voor het reinigen te besproeien met een waterslang (zie het hoofdstuk Reiniging, verzorging en onderhoud).

2.3 CE-logo

Het CE-logoegeeft aan dat het toestel voldoet aan alle fundamentele vereisten:

-Richtlijn voor de elektromagnetische compatibiliteit

-Laagspanningsrichtlijn

2.4 Keurmerk

3. Toestelomschrijving

Het toestel werkt contactloos. Het is uitgerust met een optische sensor die bij nadering van de handen automatisch de verwarming en de ventilator activeert. Het aanspreekbereik ligtussen vier en dertien cm onder het luchtuitlaatrooster. Nadat de handen zich wegheaald, worden het toestel na circa drie secondenuitgeschakeld.

Door de vom van de behuizing is het neerleggen van sigaretten of vergelijkbare objcten op het toestel nauwelijks möglichk. Vermijd een terugwijkende wand aan de bovenzijde van het toestel om dit effect te behouden.

De HTT 5 worden bovendien door zijn robuuste aluminiumdrukbehuzing gegen beschadiging beveiligd.

4. Bediening

Schud voor het drogen de natte handen krachtig af boven de wasbak. Daardoor is de droogtijd korter en wordt er tegelijkertijd energie bespaard.
Houd verwolgens de handen onder het luchtuitlaatrooster en wrijf deze in de warme luchtstroom.

5. Reiniging, verzorging en onderhoud

Voor de verzorging van de behuizing volstaat een vochtige doeck. Gebruik nooit schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen! Wrijf met een zachTT doeck na. Het is verboden het toestel te besproeien met behulp van een waterslang of andere hulpmiddelen. Hierdoor kan er water het toestel binnendringen.

6. Wat moet u doe, wanner ...

6.1 ... het toestel nicht worden ingeschakeld

-Controleer de zekeringen van de huisinstallatie.

• Door het afdekken van de optische sensor worden het toestel in zijn functioneren gehinderd. In dat geval wordt het toestel na circa drie seconden uitgeschakeld om een continubedrijf te vermijden. Controleer bij een storing of het sensorvlak Niet is gemanipuleerd. Wanner er eventuele objecten�n verwijderd, werk het toestel weeer fouloos.

6.2 ... de ventilator zonder warme lucht draait

-Bij oververhitting worden het verwarmingselement uitgeschakeld. De ventilator draaït door om te koelen. Via de temperatuursonde worden het verwarmingselement circa twee minutes nadat het toestel ward uitgeschakeld, opnieuw ingeschakeld.

6.3 Het typeplaatje

Het typeplaatje zit aan de onderzijde van het toestel.

7. Veiligkeit

Installatie, inbedrijfstelling, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerdevakman worden uitgevoerd.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkig en de bedrijfsveiligheid uitsluitend bij gebruik van originele accessoires en verrangingsonderdelen voor de apparatuur.

7.2 Voorschriften, normen en bepalingen

Opmerking!

Neem alle nationale en regionale voorschriften en bepalingen in acht.

Opmerking!

Neem bij de installmentie van het toestel in ruimtes met bad en/of douche de betreffende veriligeidszone in acht. Installeer het toestel volgens de instructies op het typeplaatje. De norm voor de veriligeidszone treft u in Duitsland aan in de VDE 0100 - 701.

8. Installatie

8.1 Installatie-instructies

-Monteer het toestel op een doorlopende, gesloten wand (zonder terugwijking in de wand) om beschadigingen door vandalism te voorkomen.

8.2 Aanwijzingen voor montage en Voorbereidingen

• Bevestig het toestel alleen op een verticale wand die bestand is gegen een temperatuur van minstens 90^ .

-Neem de aangeduide minimumafstand beslist in ache.

8.3 Elektrische aansluitingen

Opmerking!

Neem de gegevens op het typeplaatje in acht.
aangegeven spanning moet overeenkomen met de netspanning.

Levensgevaar door elektrische schok!

Aansluiting op het stroomnet is alleen als vaste aansluiting möglichk. Het toestel moet op alle polen met een afstand van minstens 3mm van het stroomnetwork kan den worden losgekoppeld.

Kies een stroomkabel met een voldoende große diameter.

Sluit de elektrische aansluitkabels aan volgens het schakelschema (zie Technische gegevens).

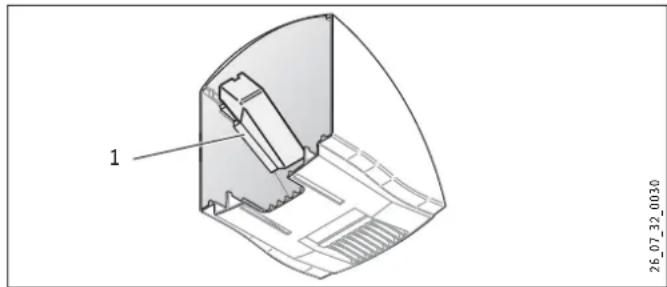

1 Kunststofhoek

De kunststofhoek die in de behuizingskap van de HTT 5 is gemonteerd, is ook bestemd voor de isolatie van de netaansluitkabel en -klem.

9. Montage

Levensgevaar door elektrische schok!

Voer alle werkzaaamheden voor

elektriciteitsaansluitingen en montage uit conform

devoerschriften.

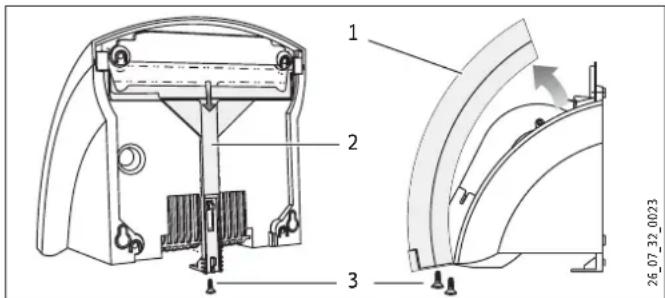

9.1 Demontage van de behuizingskap HTT 4

1 Behuizingskap
2 Vergrendelingschuif
3 Schroeven

» Draai de schroeven op de behuizingskap en de vergrendelingschuif los.
De Trek de vergrendelingschuif omlaag.

» Verwijder de behuizingskap.

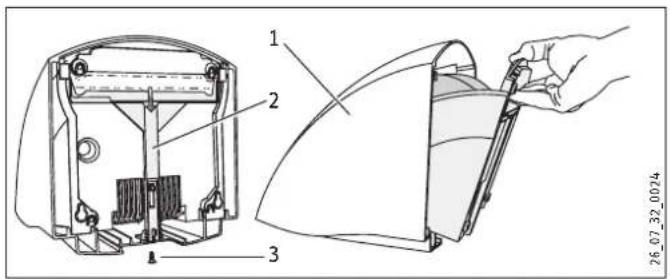

9.2 Demontage van de behuizingskap HTT 5

Draai de vergrendelingschroef los.
Trek de vergrendelingschuif omlaag.
» Verwijder de behuizingskap.

1 Behuizingskap
2 Vergrendelingschuif
3 Vergrendelingschroef

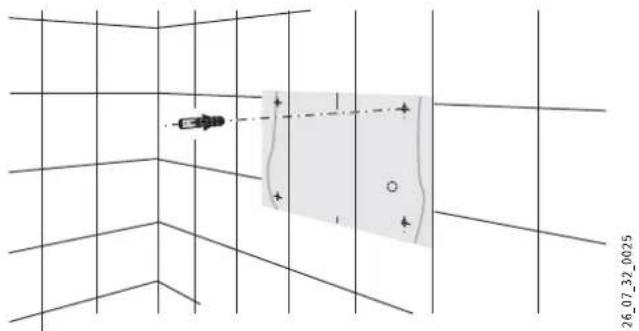

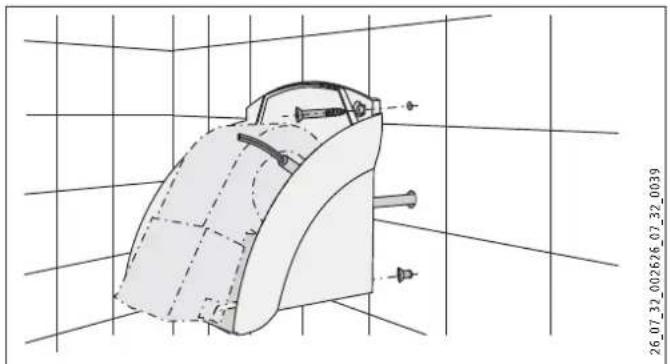

9.3 Wandmontage

» Knip de boorsjabloon eruit. Deze staat aan het einde van deze handleiding.
» Teken de 4 bevestigingspunten met behulp van de boorsjabloon af op de wand. Houd waar bij rekening met de lenghte enplaats van de netaansluitkabel. Stem af op once hoogterichtwaarden (zie Technische gegevens).
Boor de bevestigingsgaten en plaats pluggen.
» Schroef de onderste bevestigingschroeven in de wand.

1 Kabeldoorvoer

Trek de netaansluitkabel door de kabeldoorvoer in de achHTTrwand van het toestel.

Plaats het toestel met de sleutelgaten op de bevestigsschroeven.
» Schroef het toestel met twee andere schroeven aan de wand.
Sluit de aansluitkabel op het toestel aan.

Opmerking!

Let erop dat de aders van de netaansluitkabel Niet in het gebied van de ventilatormotor liggen.

Opmerking!

Let op de maximumlengthe van de netaansluitkabel. (Zie technische gegevens).

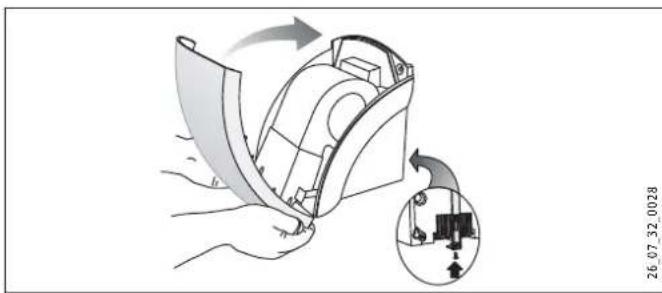

9.4 Montage van de behuizingskap HTT 4

» Plaats de behuizingskaplicht gekanteld op het toestel en draai deze in de richting van de wand.
Schuif de vergrendelingschuif tot gegen de aanslag omhoog.
Schroef de vergrendelingschuif en de behuizingskap vast.

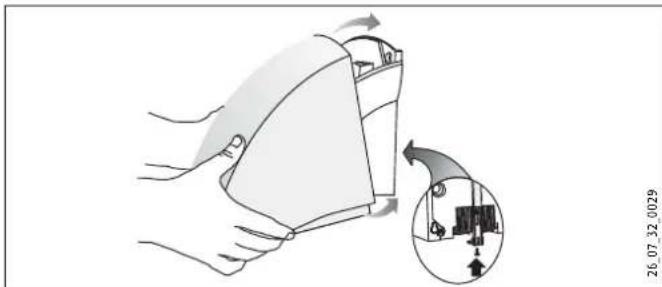

9.5 Montage van de behuizingskap HTT 5

Schui de behuizingskap,licht hellend,tot gegen de wandaanslag over het toestel.Let erop dat de aan de onderzijde van de behuizingskap gezormde haak acHTTr de acHTTrwand van het toestel grijpt.

Til de behuizingskap aan de voorkant Licht op om deze te vergrendelen en schuif de vergrendelingschuif tot gegen de aanslag omhoog.
» Schroef de vergrendelingschuif vast.

10. Overdracht van het toestel

Leg aan de nieuwe gebruiker uit hoe het toestel werkst. Schenk waar bij vooral aandacht aan de veiligheidsinstrumenties. Geef de bedienings- en installmentehandleiding aan de nächste gebruiker.

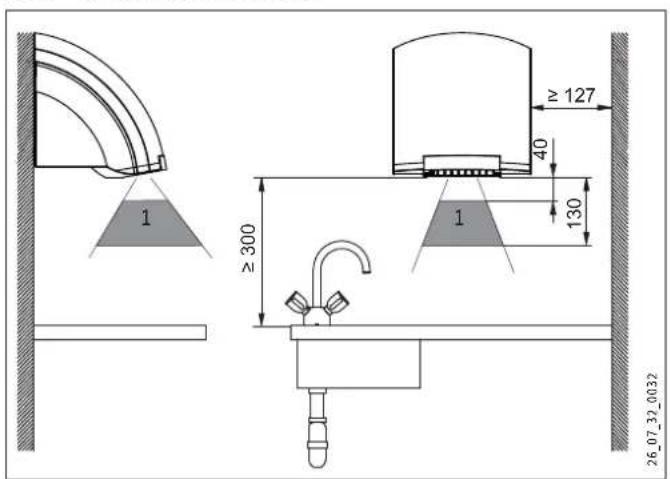

11.3 Afstandsafmetingen

1 Detectiebereik van de infrarood-naderingselektronica

11.4 Richtwaarden voor montagehoogte

Opmerking! De hoogte (mm) is de afstandussen de onderkant van het toestel en de vloer.

Leeftijd Leeftijd Hoogte (mm)

Volwassen man 1350

Volwassen vrouw 1250

Basisschool onderbouw 4-7 810

Basisschool middenbouw 7-10 910

Basisschoolbovenbouw 10-13 1120

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanner de dochtermaatschappij eigien garantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.
