MANUAL DE UTILIZADOR HTT 4 STIEBEL ELTRON

OPERAÇÃO E INSTALAÇÃO

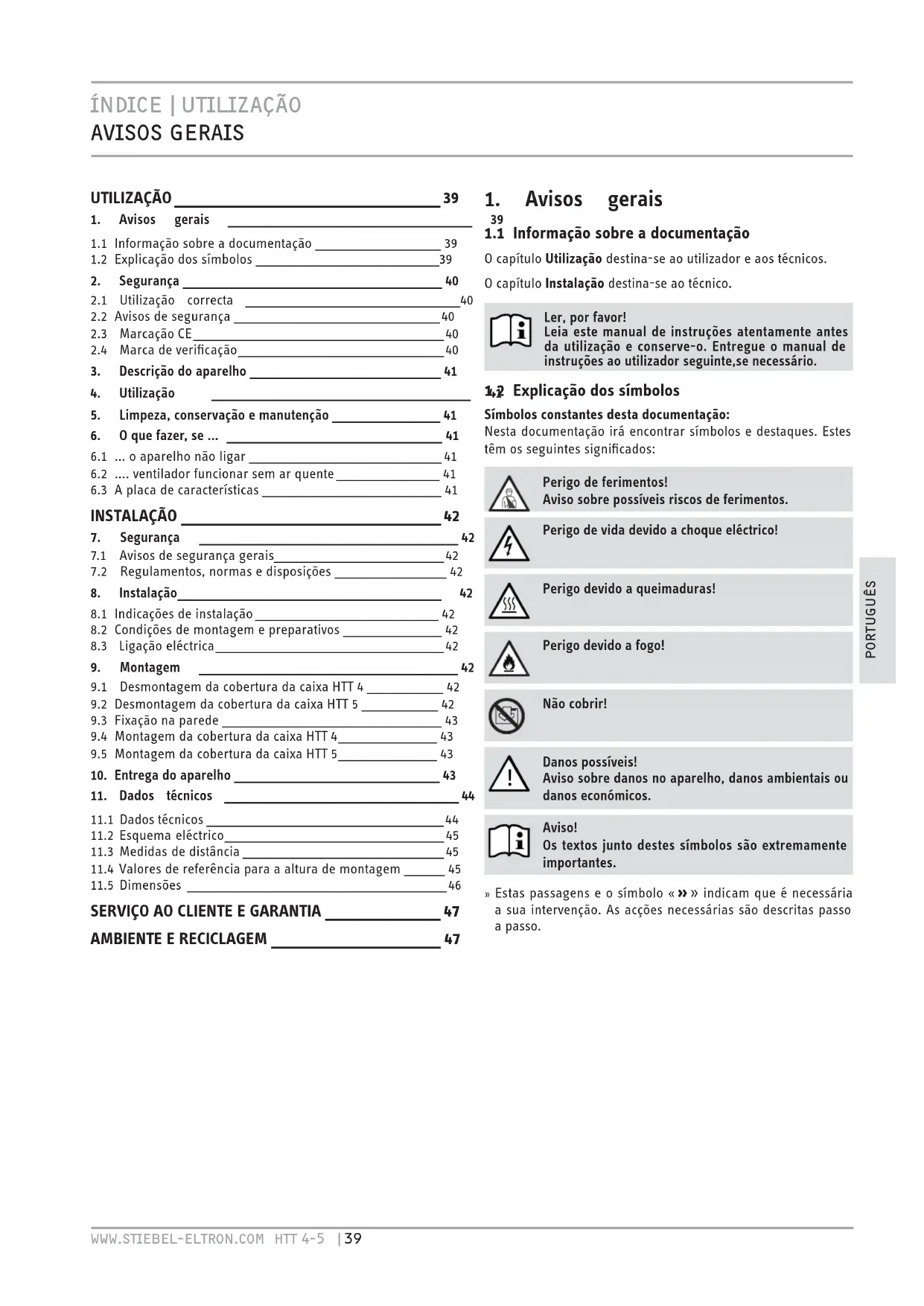

1.1 Informação sobre a documentação

O capítulo Utilização destina-se ao utilizador e aos técnicos. O capítulo Instalação destina-se ao técnico. Ler, por favor! Leia este manual de instruções atentamente antes da utilização e conserve-o. Entregue o manual de instruções ao utilizador seguinte,se necessário.

1.2 Explicação dos símbolos

Símbolos constantes desta documentação: Nesta documentação irá encontrar símbolos e destaques. Estes têm os seguintes significados: Perigo de ferimentos! Aviso sobre possíveis riscos de ferimentos. Perigo de vida devido a choque eléctrico! Perigo devido a queimaduras! Perigo devido a fogo! Não cobrir!

Danos possíveis! Aviso sobre danos no aparelho, danos ambientais ou danos económicos. Aviso! Os textos junto destes símbolos são extremamente importantes. » Estas passagens e o símbolo « » » indicam que é necessária a sua intervenção. As acções necessárias são descritas passo a passo. UTILIZAÇÃO ____________________________________________ 39

1. Avisos gerais __________________________________________________ 39

1.1 Informação sobre a documentação ____________________________ 39

1.2 Explicação dos símbolos _________________________________________39

2. Segurança _____________________________________________________ 40

2.1 Utilização correcta ________________________________________________40

2.4 Marca de verificação ______________________________________________40

3. Descrição do aparelho _______________________________________ 41

4. Utilização _____________________________________________________ 41

5. Limpeza, conservação e manutenção ______________________ 41

6. O que fazer, se ... ____________________________________________ 41

6.1 ... o aparelho não ligar ___________________________________________ 41

7.2 Regulamentos, normas e disposições _________________________ 42

8. Instalação ______________________________________________________ 42

8.1 Indicações de instalação _________________________________________ 42

8.2 Condições de montagem e preparativos ______________________ 42

9.1 Desmontagem da cobertura da caixa HTT 4 _________________ 42

9.2 Desmontagem da cobertura da caixa HTT 5 _________________ 42

9.3 Fixação na parede _________________________________________________ 43

9.4 Montagem da cobertura da caixa HTT 4 ______________________ 43

9.5 Montagem da cobertura da caixa HTT 5 ______________________ 43

11.4 Valores de referência para a altura de montagem _________ 45

2.1 Utilização correcta

O aparelho destina-se à secagem de mãos molhadas. Uma outra utilização ou utilização fora deste âmbito é considerada incorrecta. A observância deste manual de instruções faz igualmente parte da utilização correcta. Em caso de alterações ou conversões no aparelho extingue-se qualquer direito a garantia!

2.2 Avisos de segurança

Perigo devido a queimaduras! Durante o funcionamento podem registar-se temperaturas superiores a 90 °C na saída de ar quente. Perigo devido a queimaduras! Se o aparelho for utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais limitadas deverá certificar-se de que isto apenas sucede sob supervisão ou após instrução respectiva por uma pessoa responsável pela sua segurança. As crianças deverão ser supervisionadas para assegurar que não brincam com o aparelho! Perigo devido a fogo! Não coloque objectos sobre o aparelho. Não encoste objectos nem insira objectos entre o aparelho e a parede. Não coloque objectos ou substâncias combustíveis, inflamáveis ou termoisolantes na sua proximidade imediata como, por exemplo, roupa, cobertores, revistas, recipientes com cera de encerar ou gasolina, latas de spray e similares. Perigo devido a fogo! Não utilize o aparelho... ... se os compartimentos apresentarem perigo de incêndio ou de explosão devido a substâncias químicas, poeiras, gases ou vapores. ... na proximidade imediata de tubagens ou recipientes que transportem ou contenham substâncias combustíveis ou explosivas. ... se no compartimento de instalação estiverem a decorrer trabalhos de aplicação, lixagem ou selagem. ... se forem utilizados gasolina, sprays, cera de encerar ou substâncias similares. Areje o compartimento suficientemente antes da utilização do aparelho. Perigo de vida devido a choque eléctrico! Não insira objectos em nenhuma abertura do aparelho. Isto poderá resultar em choque eléctrico mortal e/ou incêndios. Não cobrir! Não cubra o aparelho para evitar um sobreaquecimento do mesmo. Aviso! Não utilize o aparelho se não estiverem cumpridas as distâncias mínimas para os objectos adjacentes. Aviso! Se utilizar o aparelho em oficinas ou em outros compartimentos, nos quais são produzidos gases de escape, se registam cheiros a óleo ou gasolina, etc. ou onde são manuseados solventes e substâncias químicas, poderão sentir-se odores incómodos por um período prolongado e eventualmente sujidades. Aviso! Certifique-se de que a saída de ar na parte inferior e na parte traseira do aparelho se encontra sempre aberta. Aviso! Cumpra a distância mínima para baixo para a grelha de saída de ar (consulte o capítulo Dados técnicos). O ar quente deve sair livremente. Aviso! Para limpar o aparelho não o molhe com uma mangueira de água (consulte o capítulo Limpeza, conservação e manutenção).

A marcação CE comprova que o aparelho cumpre todos os requisitos básicos: — Directiva de Compatibilidade Electromagnética —Directiva de Baixa Tensão

2.4 Marca de verificação

Consulte a placa de características.UTILIZAÇÃO

DESCRIÇÃO DO APARELHO

3. Descrição do aparelho

O aparelho funciona sem necessidade de contacto. O aparelho está equipado com um sensor óptico, o qual activa automaticamente o aquecimento e o ventilador com a aproximação das mãos. A área de activação encontra-se entre quatro a treze centímetros abaixo da grelha de saída de ar. O aparelho desliga-se aproximadamente três segundos após a remoção das mãos. Devido à forma da caixa é quase impossível pousar cigarros ou objectos semelhantes no aparelho. Evite reentrâncias da parede na parte superior do aparelho para manter este efeito. O HTT 5 está ainda protegido contra danos através uma caixa de pressão em alumínio robusta adicional.

» Antes de secar as mãos sacuda-as vigorosamente sobre o lavatório. Desta forma o tempo de secagem é reduzido poupando simultaneamente energia. » De seguida segure as mãos sob a grelha de saída de ar e esfregue-as no fluxo de ar quente.

5. Limpeza, conservação e

manutenção Para a conservação da caixa é suficiente a utilização de um pano húmido. Não utilize detergentes abrasivos ou solventes! Esfregue com um pano macio. Não pulverize o aparelho com uma mangueira de água ou outros meios auxiliares. Desta forma é possível penetrar água no aparelho.

6. O que fazer, se ...

6.1 ... o aparelho não ligar

—Verifique os fusíveis da instalação eléctrica. —O funcionamento do aparelho é impedido porque um sensor óptico se encontra coberto. Neste caso o aparelho desliga- se após aproximadamente três segundos para evitar o funcionamento contínuo. Em caso de falha verifique se a área do sensor se encontra em estado não manipulado. Se tiver retirado algum objecto o aparelho funciona novamente sem problemas.

6.2 .... ventilador funcionar sem ar quente

—Em caso de sobreaquecimento a bateria de aquecimento é desligada, o ventilador continua a funcionar para arrefecimento. O sensor de temperatura volta a ligar a unidade de aquecimento aproximadamente dois minutos depois de o aparelho se desligar.

6.3 A placa de características

A placa de caracterísiticas encontra-se na parte inferior do aparelho.42 |HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALAÇÃO SEGURANÇA

A instalação, a colocação em funcionamento, bem como a manutenção e a reparação do aparelho devem apenas ser realizadas por um técnico.

7.1 Avisos de segurança gerais

Apenas garantimos o funcionamento perfeito e a segurança operacional se forem utilizados os acessórios originais e as peças sobresselentes originais previstas para o aparelho.

7.2 Regulamentos, normas e disposições

Aviso! Observe os regulamentos e disposições nacionais e regionais. Aviso! Na instalação do aparelho em compartimentos com banheiras e/ou chuveiros observe a área de protecção correspondente. Instale o aparelho de acordo com os dados constantes da placa de características. Na Alemanha encontra a norma referente à área de protecção na VDE (Associação de Engenheiros Electrotécnicos Alemães) 0100 - 701.

8.1 Indicações de instalação

—Monte o aparelho numa parede fechada contínua (sem reentrâncias na parede) para evitar danos devido a vandalismo.

8.2 Condições de montagem e preparativos

—Monte o aparelho apenas em paredes verticais, resistentes a temperaturas acima de 90 °C. —É imprescindível que cumpra as distâncias mínimas indicadas.

8.3 Ligação eléctrica

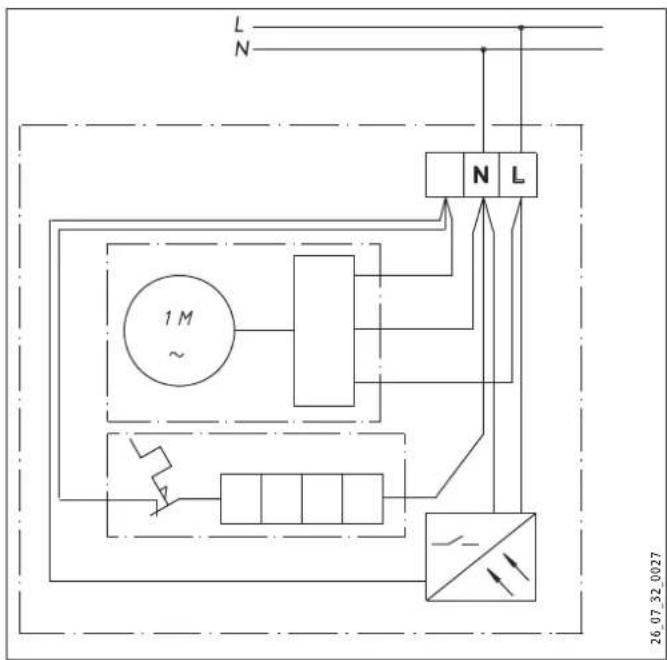

Aviso! Observe a placa de características. A tensão indicada deve corresponder à tensão de alimentação. Perigo de vida devido a choque eléctrico! A ligação à rede eléctrica é apenas possível sob a forma de ligação fixa. O aparelho deve ser separado da rede em todos os pólos através de uma secção de separação mínima de 3 mm. » Escolha uma secção transversal do condutor suficiente. » Ligue as linhas de ligação eléctrica de acordo com o esquema eléctrico (consulte Dados técnicos). 26_07_32_0030

1 Ângulo de plástico O ângulo de plástico fixado na cobertura da caixa do HTT 5 destina-se ao isolamento adicional do cabo e do borne de ligação à rede eléctrica.

Perigo de vida devido a choque eléctrico! Realize os trabalhos de ligação eléctrica e de instalação de acordo com os regulamentos.

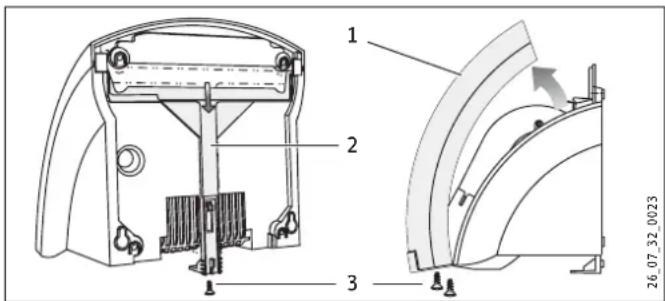

9.1 Desmontagem da cobertura da caixa HTT 4

1 Cobertura da caixa 2 Corrediça de travamento 3 Parafusos » Desaperte os parafusos da cobertura da caixa e da corrediça de travamento. » Puxe a corrediça de travamento para baixo. Retire a cobertura da caixa.

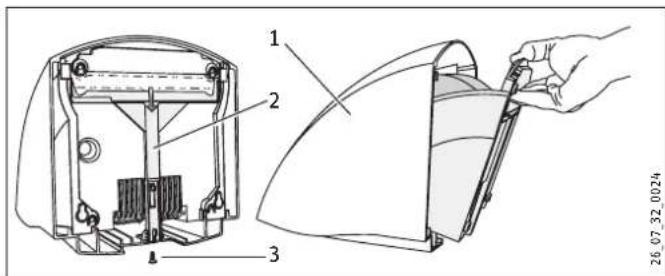

9.2 Desmontagem da cobertura da caixa HTT 5

» Desaperte a corrediça de travamento. » Puxe a corrediça de travamento para baixo. » Retire a cobertura da caixa.WWW.STIEBEL-ELTRON.COM HTT 4-5 |43 PORTUGUÊS INSTALAÇÃO

1 Cobertura da caixa 2 Corrediça de travamento 3 Parafuso de travamento

9.3 Fixação na parede

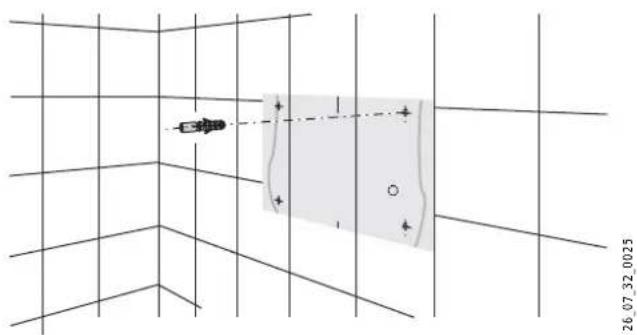

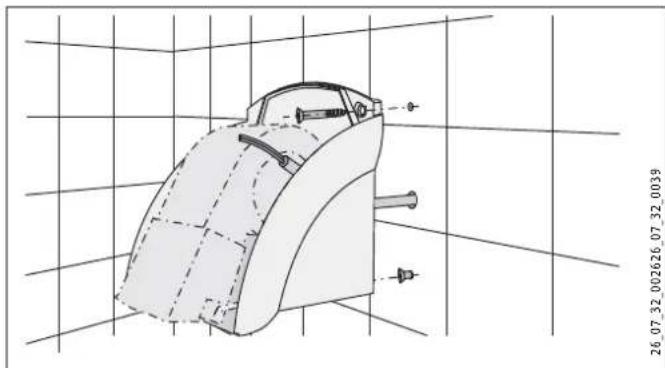

26_07_32_0025 » Recorte o molde de furação. Este encontra-se no final destas instruções. » Transfira os 4 pontos de fixação para a parede com o auxílio do molde de furação. Observe o comprimento e a posição do cabo de ligação à rede eléctrica. Oriente-se pelos nossos valores de referência de altura (consulte Dados técnicos). » Fure os orifícios de fixação e insira as buchas. » Aparafuse os parafusos de fixação inferiores à parede. 26_07_32_002626_07_32_0039

1 Passagem do cabo » Puxe o cabo de ligação à rede através da passagem do cabo no painel traseiro do aparelho. » Coloque o aparelho com os orifícios sobre os parafusos de fixação. » Aparafuse o aparelho com outros dois parafusos à parede. » Ligue o cabo de ligação do aparelho. Aviso! Certifique-se de que os fios do cabo de ligação à rede eléctrica não se encontram na área do motor do ventilador. Aviso! Observe o comprimento máximo do cabo de ligação à rede eléctrica. (Consulte Dados técnicos).

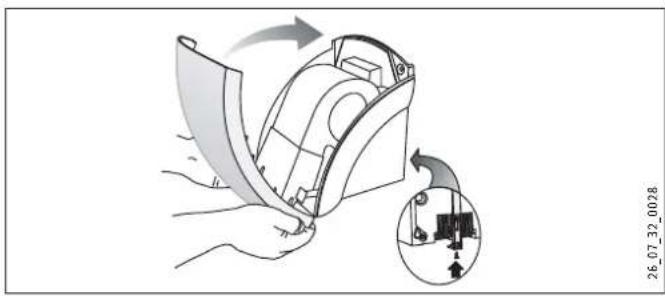

9.4 Montagem da cobertura da caixa HTT 4

26_07_32_0028 » Coloque a cobertura da caixa ligeiramente inclinada na caixa e rode-a no sentido da parede. » Desloque a corrediça de travamento para cima até ao encosto » Aparafuse a corrediça de travamento e a cobertura da caixa.

9.5 Montagem da cobertura da caixa HTT 5

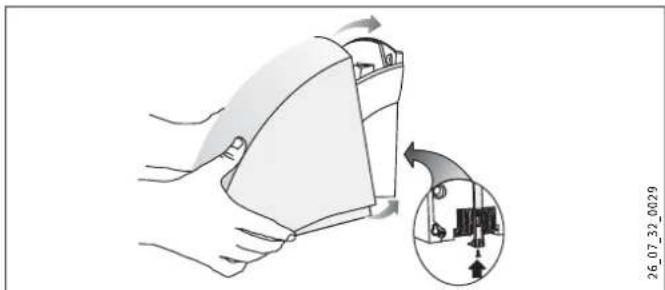

26_07_32_0029 » Desloque a cobertura da caixa, ligeiramente inclinada, sobre o aparelho até ao encosto da parede. Certifique-se de que os ganchos na parte inferior da cobertura da caixa engatam por trás do painel traseiro do aparelho. » Para travar levante a cobertura da caixa ligeiramente à frente e desloque a corrediça de travamento para cima até ao encosto. » Aparafuse a corrediça de travamento.

10. Entrega do aparelho

Explique as funções do aparelho ao utilizador. Alerte especialmente para os avisos de segurança. Entregue o manual de utilização e de instalação ao utilizador.44 |HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALAÇÃO

Modelo Secador de mãos Modelo HTT 4 WS turbotronic HTT 5 WS turbotronic HTT 5 AM turbotronic HTT 5 SM turbotronic Número de encomenda 074464 074465 182052 182053 Cor branco alpino branco sinal antracite metálico prateado metálico Caixa Plástico (ABS) Alumínio fundido, lacado Alumínio fundido, lacado Alumínio fundido, lacado Dados de operação Potência nominal W 2600 2600 2600 2600 Potência de aquecimento W 2500 2500 2500 2500 Potência do ventilador W 100 100 100 100 Ligação 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz Categoria de protecção conforme a norma EN

PORTUGUÊS INSTALAÇÃO

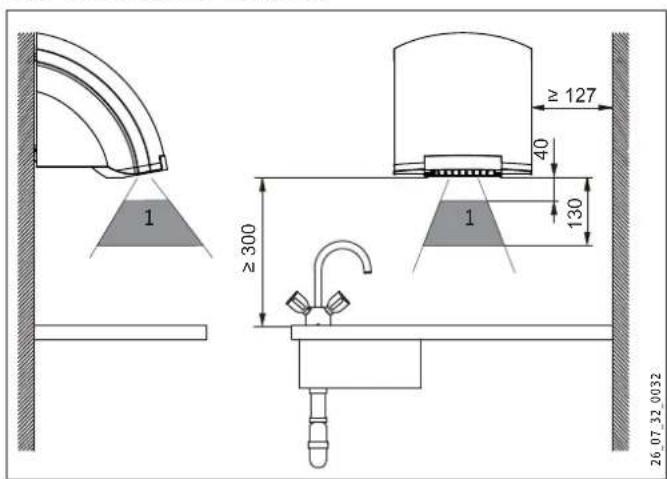

11.3 Medidas de distância

1 Área de detecção do sistema electrónico de aproximação a infravermelhos

11.4 Valores de referência para a altura de

montagem Aviso! A altura (mm) corresponde à distância entre o lado inferior do aparelho e o chão. Idade Altura (mm)Homem adulto 1350Mulher adulta 1250Infantário 4 - 7 810Escola primária 7 - 10 910 Escola 10 - 13 1120 Escola 13 - 16 125046 |HTT 4-5 WWW.STIEBEL-ELTRON.COM INSTALAÇÃO

Garantia As condições de garantia da nossa empresa alemã não se apli- cam a aparelhos adquiridos fora da Alemanha. Além disso, nos países nos quais os nossos produtos são comercializados por uma das nossas liais, apenas essa lial poderá conceder uma garantia. Este tipo de garantia é apenas concedido quando a lial especicou condições de garantia próprias. Além deste âmbito não são concedidas quaisquer garantias. Não concedemos qualquer garantia a aparelhos adquiridos em países, nos quais não existe nenhuma lial a comercializar os nossos produtos. Todas as garantias asseguradas pelo impor- tador permanecem inalteradas. Ambiente e reciclagem Por favor ajude na preservação do nosso ambiente. Elimine os materiais após a utilização de acordo com os regulamentos nacionais.48 | HTT 4-5 WWW.STIEBEL-ELTRON.COM
