HASZNÁLATI ÚTMUTATÓ HTT 4 STIEBEL ELTRON

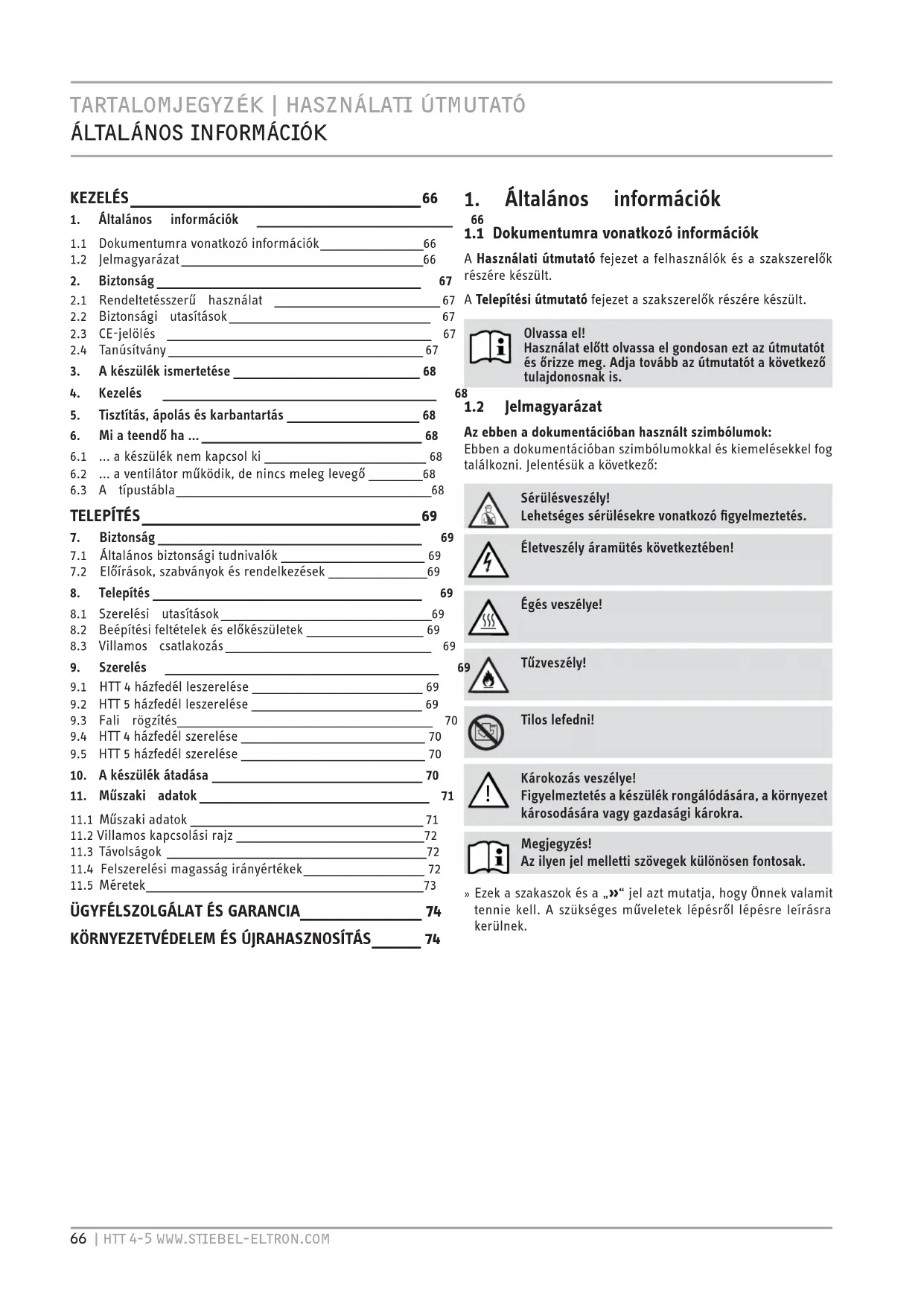

1. Általános információk

1.1 Dokumentumra vonatkozó információk

A Használati útmutató fejezet a felhasználók és a szakszerelők részére készült. A Telepítési útmutató fejezet a szakszerelők részére készült. Olvassa el! Használat előtt olvassa el gondosan ezt az útmutatót és őrizze meg. Adja tovább az útmutatót a következő tulajdonosnak is.

Az ebben a dokumentációban használt szimbólumok: Ebben a dokumentációban szimbólumokkal és kiemelésekkel fog találkozni. Jelentésük a következő: Sérülésveszély! Lehetséges sérülésekre vonatkozó figyelmeztetés. Életveszély áramütés következtében! Égés veszélye! Tűzveszély! Tilos lefedni!

Károkozás veszélye! Figyelmeztetés a készülék rongálódására, a környezet károsodására vagy gazdasági károkra. Megjegyzés! Az ilyen jel melletti szövegek különösen fontosak. » Ezek a szakaszok és a „»“ jel azt mutatja, hogy Önnek valamit tennie kell. A szükséges műveletek lépésről lépésre leírásra kerülnek. KEZELÉS ________________________________________________ 66

1. Általános információk ________________________________________ 66

1.1 Dokumentumra vonatkozó információk _______________________66

2.1 Rendeltetésszerű használat _____________________________________ 67

2.2 Biztonsági utasítások _____________________________________________ 67

3. A készülék ismertetése ______________________________________ 68

4. Kezelés ________________________________________________________ 68

5. Tisztítás, ápolás és karbantartás ___________________________ 68

6. Mi a teendő ha ... _____________________________________________ 68

6.1 ... a készülék nem kapcsol ki ____________________________________ 68

6.2 ... a ventilátor működik, de nincs meleg levegő ____________68

7.1 Általános biztonsági tudnivalók ________________________________ 69

7.2 Előírások, szabványok és rendelkezések ______________________69

8. Telepítés _______________________________________________________ 69

8.1 Szerelési utasítások _______________________________________________69

8.2 Beépítési feltételek és előkészületek __________________________ 69

9.1 HTT 4 házfedél leszerelése ______________________________________ 69

9.2 HTT 5 házfedél leszerelése ______________________________________ 69

9.3 Fali rögzítés _________________________________________________________ 70

9.4 HTT 4 házfedél szerelése _________________________________________ 70

9.5 HTT 5 házfedél szerelése _________________________________________ 70

10. A készülék átadása ___________________________________________ 70

11.2 Villamos kapcsolási rajz __________________________________________72

11.3 Távolságok __________________________________________________________72

11.4 Felszerelési magasság irányértékek ___________________________ 72

2.1 Rendeltetésszerű használat

A készüléket nedves kéz szárítására terveztük. Más jellegű vagy ezektől eltérő paraméterű használat nem rendeltetésszerű használatnak minősül. A jelenlegi útmutató figyelembevétele része a rendeltetésszerű használatnak. A készülék módosítása vagy átépítése esetén mindennemű garanciális teljesítés ki van zárva.

2.2 Biztonsági utasítások

Égés veszélye! A meleg levegő kilépő nyílásán át működés közben 90 °C-nál nagyobb hőmérsékletek lépnek fel. Égés veszélye! Ha a készüléket gyermekek, ill. testileg, szellemileg vagy mozgásukban korlátozott képességű személyek kezelnék, biztosítani kell, hogy ez csak felügyelet mellett vagy egy biztonságért felelős személy megfelelő útmutatása alapján legyen lehetséges. A gyermekeket felügyelni kell, hogy a készülékkel semmiképpen ne játszanak! Tűzveszély! Vigyázzon, hogy a készülékre semmilyen tárgyat ne rakjon rá! Semmilyen tárgyat ne támasszon neki, a készülék és a fal közé semmilyen tárgyat ne dugjon vagy csúsztasson be. Még a közvetlen környezetében se tartson éghető, gyúlékony vagy hőszigetelő tárgyat ill. anyagot, például fehérneműt, takarót, újságot, padlóápolós vagy benzines flakont, spray flakont és hasonlókat. Tűzveszély! Ne működtesse a készüléket ... ... ha tűz- vagy robbanásveszélyes a helyiség vegyszerek, por, gázok vagy gőzök miatt. ... éghető vagy robbanásveszélyes anyagot vezető vagy tartalmazó vezetékek és tartályok közvetlen közelében. ... ha a felállítás helyiségében olyan munkálatokat végeznek, mint a sajtónyomtatás, köszörülés vagy vákuumcsomagolás. ... ha a munkavégzés benzin spray, padlóviasz vagy hasonló használatával történik. A készülék használata után kellőképp szellőztesse a helyiséget. Életveszély áramütés következtében! Vigyázzon, a készülék semmilyen nyílásába ne helyezzen semmilyen tárgyat! Ez halálos áramütést és/vagy égési sérüléseket okozhat. Tilos lefedni! Soha ne takarja le a készüléket túlhevülés elkerülésének szándékával. Megjegyzés! Ne üzemeltesse a készüléket, ha a környező tárgyfelületekhez képest a megengedettnél kevesebb a távolság. Megjegyzés! Ha a készüléket műhelyekben vagy egyéb olyan helyiségekben használják, ahol kipufogógázok, olaj- és benzinszag és hasonlók keletkeznek, vagy oldószerekkel és vegyszerekkel történik munkavégzés, akkor hosszan tartó szaglószervi terhelés ill. lerakódások léphetnek fel. Megjegyzés! Ügyeljen arra, hogy a készülék alsó részén és oldalán lévő levegő beszívó nyílás mindig nyitott maradjon. Megjegyzés! Tartsa be a minimális távolságot a levegő kilépő ráccsal szemben lefelé (lásd a „Műszaki adatok“ fejezetet). A levegőnek akadálytalanul kell tudni kilépni belőle. Megjegyzés! Tisztításhoz ne locsolja le a készüléket víztömlővel (lásd a Tisztítás, gondozás, karbantartás c. fejezetet).

A CE-jelölés azt mutatja, hogy a készülék minden alapvető követelménynek megfelel: —Elektromágneses kompatibilitásról szóló irányelv —Kisfeszültségű berendezésekről szóló irányelv

Lásd a típustáblát.HASZNLATI ÚTMUTATÓ A KÉSZÜLÉK ISMERTETÉSE

68 | HTT 4-5 WWW.STIEBEL-ELTRON.COM

3. A készülék ismertetése

A készülék érintésmentes elven működik. Egy optikai érzékelő a kéz közeledésekor automatikusan bekapcsolja a fűtést és a ventilátort. A hatóterület a levegő kilépő rácstól számítva 4 cm és 13 cm közötti távolságban van. A kezek eltávolodásával a készülék kb. 3 másodperc múlva kikapcsol. A ház kialakítása következtében cigarettát vagy hasonlókat gyakorlatilag lehetetlen rajta tárolni. El kell kerülni, hogy vakolatdarabok kerüljenek a készülék felső részére, így a formatervezés továbbra is ezt a biztonsági funkciót erősíti. A HTT 5 robusztus alumínium házán keresztül ezen kívül a rongálódásoktól is védve van.

» Szárítás előtt alaposan rázza le a vizes kezét a mosdókagyló fölött. Így rövidebb lesz a szárítási idő és energia spórolható meg. » Tartsa a kezeit a levegő kilépő rács alá és a dörzsölje őket a meleglevegő-áram alatt.

5. Tisztítás, ápolás és karbantartás

A ház tisztítása egy nedves kendővel elvégezhető. Habzó vagy maró hatású tisztítószerek használata tilos! A kifényesítés puha kendővel történjék. A készüléket ne locsolja le víztömlővel vagy más segédeszközzel. Ekkor ugyanis víz juthat a készülék belsejébe.

6. Mi a teendő ha ...

6.1 ... a készülék nem kapcsol ki

—Ellenőrizze a biztosítékokat az épület elektromos rendszerében. —Az optikai érzékelő letakarása akadályozza a készülék működését. Ebben az esetben a készülék kb. 3 másodperc múlva kikapcsol, így elkerülhető a tartós működés. Üzemzavar esetén ellenőrizze, hogy az érzékelő felületének állapota manipulálásmentes-e. Ha voltak akadályozó tárgyak és azokat eltávolította, a készülék ismét hibátlanul működik.

6.2 ... a ventilátor működik, de nincs meleg levegő

—Túlhevülés esetén kikapcsol a fűtőregiszter, de a ventilátor a kihűlésig tovább fut. A hőmérséklet-érzékelő újból bekapcsolja a fűtőtestet, kb. 2 perccel a készülék kikapcsolása után.

A típustábla a készülék alján található.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 69 MAGYAR

A készülék telepítését, üzembe helyezését, illetve a karbantartást és a javítást csak szakember végezheti el.

7.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez ajánlott tartozékokat és cserealkatrészeket használják.

7.2 Előírások, szabványok és rendelkezések

Megjegyzés! Vegye figyelembe a nemzeti ill. helyi előírásokat és rendeleteket. Megjegyzés! Fürdőkádas és/vagy zuhanyzóval felszerelt helyiségekbe való telepítéskor vegye figyelembe a vonatkozó biztonsági védőzónát. A készüléket a típustáblán feltüntetett adatok szerint telepítse. A biztonsági védőzónára vonatkozó szabványt Németországban a VDE0100-701 rögzíti.

8.1 Szerelési utasítások

—A vandalizmusból eredő rongálódások megakadályozására a készüléket zárt falra rögzítse.

8.2 Beépítési feltételek és előkészületek

—A készülékeket csakis egy függőleges, 90 °C hőálló képességű falra szerelje. —Feltétlenül tartsa be az előírt minimális távolságokat.

8.3 Villamos csatlakozás

Megjegyzés! Vegye figyelembe a típustábla értékeit. A megadott feszültségnek egyeznie kell a hálózati feszültséggel. Életveszély áramütés következtében! A hálózati áram bekötése csakis fix bekötéssel történhet. A készüléket legalább 3 mm leválasztási szakasz mentén le kell tudni választani a hálózatról. » Gondoskodjon arról, hogy a vezeték keresztmetszete kielégítő legyen. » A csatlakozó villamos vezetékeket a kapcsolási rajz alapján kösse be (lásd a műszaki adatokat). 26_07_32_0030

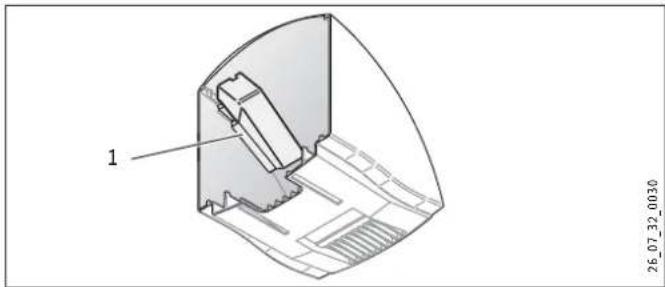

1 Műanyag sarokelem A HTT 5 házfedélre rögzített műanyag sarokelem a hálózati tápvezetékek és vezetékkapcsok további szigetelésére szolgál.

Életveszély áramütés következtében! Minden villamos bekötési és szerelési munkát a vonatkozó előírások szerint végezzen el.

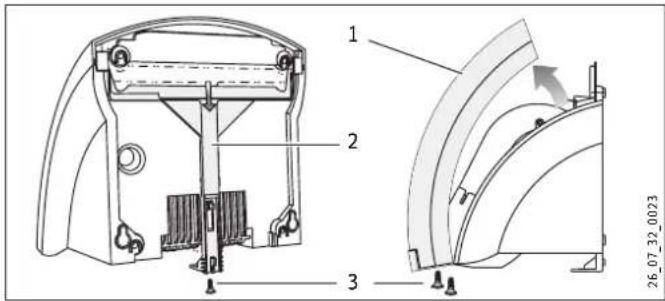

9.1 HTT 4 házfedél leszerelése

1 Házfedél 2 Tolózár 3 Csavarok » Oldja ki a készülékház csavarjait és a tolózárat. » Húzza lefelé a tolózárat. » Vegye le a ház fedelét.

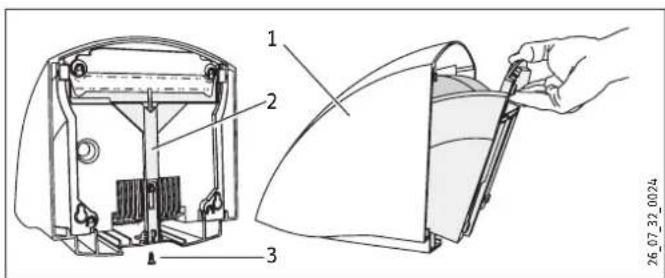

9.2 HTT 5 házfedél leszerelése

» Oldja ki a rögzítőanyát. » Húzza lefelé a tolózárat. » Vegye le a ház fedelét. 26_07_32_0024

1 Házfedél 2 Tolózár 3 Rögzítőanya70 | HTT 4-5 WWW.STIEBEL-ELTRON.COM

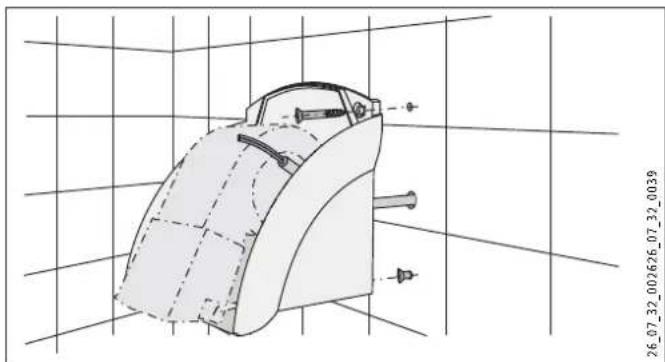

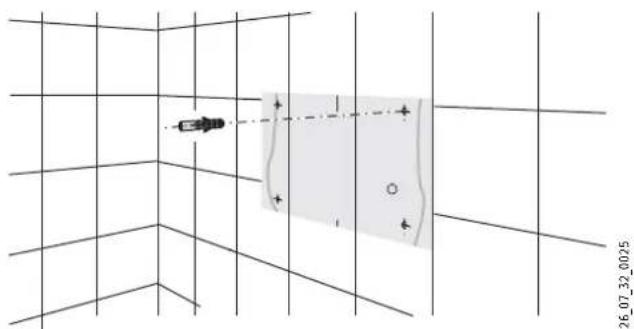

26_07_32_0025 » Vágja ki a furatsablont. Ez a jelen útmutató végén található. » A furatsablon segítségével másolja át a 4 rögzítési pontot a falra. Ügyeljen eközben a hálózati tápvezeték hosszára és helyzetére. Igazodjon a magasság-irányértékeinkhez (lásd a műszaki adatokat). » Fúrja ki a rögzítőlyukakat és tegyen beléjük tiplit. » Csavarja be a falba az alsó rögzítőcsavarokat. 26_07_32_002626_07_32_0039

1 Kábelátvezetés » Csatlakoztassa a hálózati tápvezetéket a kábelátvezetésen át a készülék hátoldalába. » Helyezze rá a készüléket a kulcslyukaknál a rögzítőcsavarokra. » Két másik csavarral csavarozza oda a készüléket a falhoz. » Kapcsolja rá a tápkábelt a készülékre. Megjegyzés! Ügyeljen arra, hogy a hálózati tápkábel erei ne legyenek a ventilátormotor közelében. Megjegyzés! Ügyeljen a hálózati tápkábel maximális hosszára. (Lásd a műszaki adatokat).

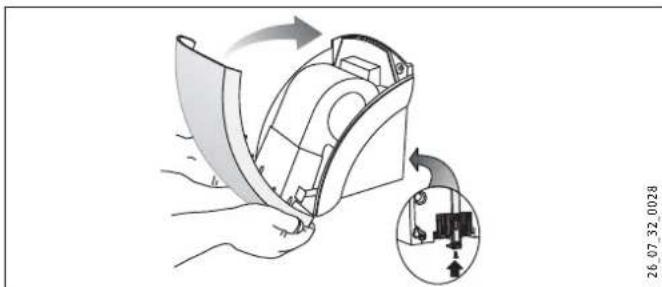

9.4 HTT 4 házfedél szerelése

26_07_32_0028 » Helyezze rá a házfedelet a készülékre enyhén megbillentve és tolja a fal felé. » Tolja be ütközésig a tolózárat fölfelé. » Csavarozza szorosra a tolózárat és a házfedelet.

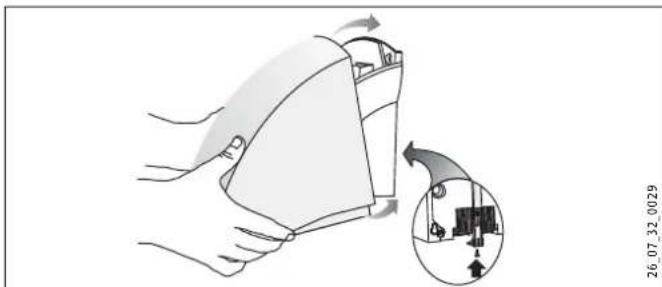

9.5 HTT 5 házfedél szerelése

26_07_32_0029 » Tolja rá a házfedelet a készülékre, enyhén megdöntve, falnak ütközésig. Ügyeljen arra, hogy a házfedél alsó részén megformált karmok beakadjanak a készülék hátoldalába. » Rögzítéshez emelje meg egy kicsit elöl a házfedelet és tolja be ütközésig a tolózárat fölfelé. » Csavarozza szorosra a tolózárat.

10. A készülék átadása

Mutassa be a felhasználónak a készülék funkcióit. Külön hívja fel a figyelmét a biztonsági szempontokra. Adja át a felhasználónak a használati és telepítési útmutatót.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 71 MAGYAR

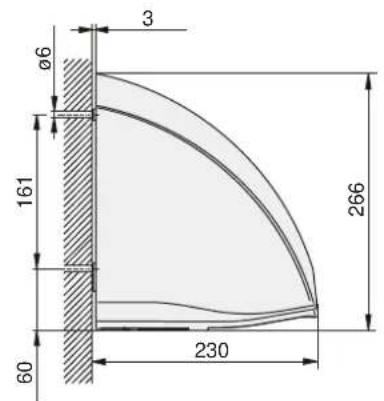

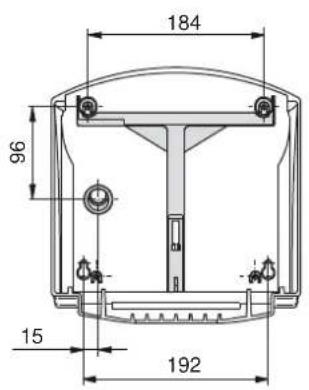

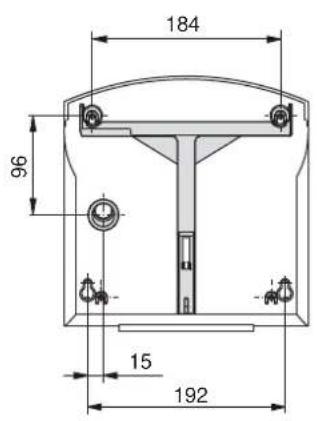

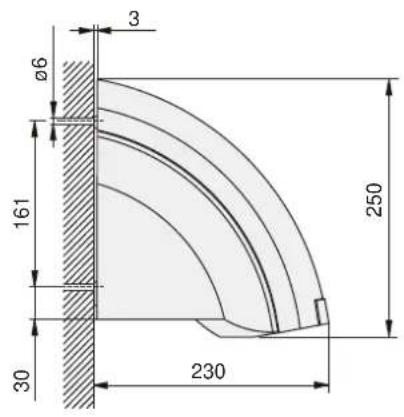

Típus Hand dryer Típus HTT 4 WS turbotronic HTT 5 WS turbotronic HTT 5 AM turbotronic HTT 5 SM turbotronic Rendelési szám 074464 074465 182052 182053 Szín alpinfehér szignálfehér antracit-metál ezüst-metál Burkolat Műanyag (ABS) Fröccsöntött alumínium, lakkozott Fröccsöntött alumínium, lakkozott Fröccsöntött alumínium, lakkozott Operating details Névleges teljesítmény W 2600 2600 2600 2600 Fűtőteljesítmény W 2500 2500 2500 2500 Ventilátorteljesítmény W 100 100 100 100 Csatlakozó 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz 1/N 220-240 V 50/60 Hz EN 60335 védettségi osztály

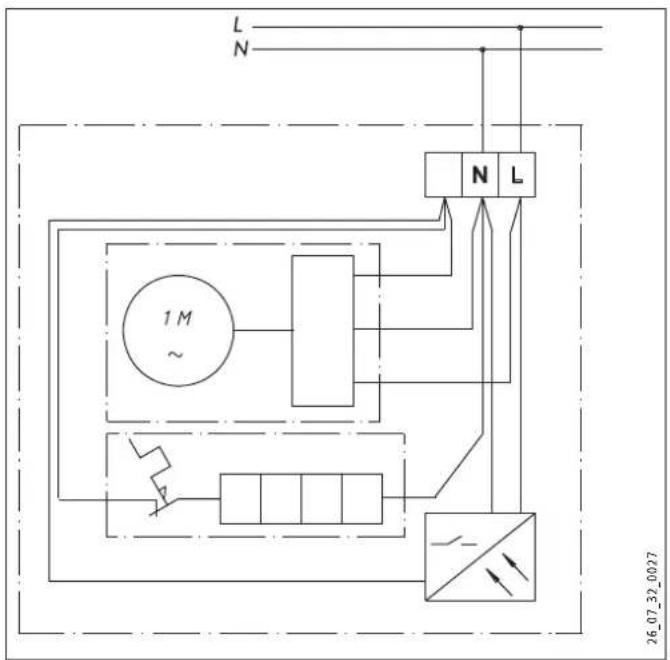

11.2 Villamos kapcsolási rajz

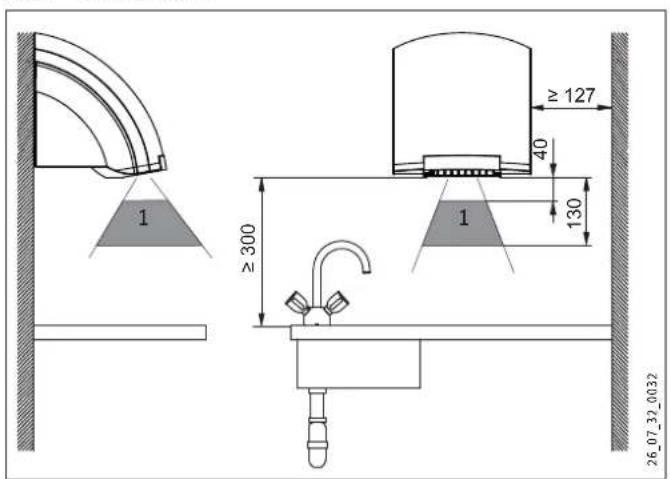

1 Az infravörös közelítésérzékelő érzékenységi területe

11.4 Felszerelési magasság irányértékek

Megjegyzés! A mm-ben megadott magasság alatt a berendezés aljának a padlótól számított távolsága értendő. Életkor Életkor Magasság (mm)Felnőtt férfi 1 350Felnőtt nő 1 250Óvoda 4 - 7 810Általános iskola 7 - 10 910 Iskola 10 - 13 1 120 Iskola 13 - 16 1 250WWW.STIEBEL-ELTRON.COM HTT 4-5 | 73 MAGYAR

ø674 | HTT 4-5 WWW.STIEBEL-ELTRON.COM NEMZETKÖZI GARANCIA | KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS Garancia A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvál- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk. Az olyan készülékekre nem tudunk garanciát biztosítani, ame- lyek olyan országokban vásároltak meg, amelyekben nincs le- ányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát. Környezetvédelem és újrahasznosítás Kérjük, segítsen a környezet védelmében. Használat után az anyagokat a helyi hatósági előírások szerint kell hulladékba juttatni.WWW.STIEBEL-ELTRON.COM HTT 4-5 | 75 ɊɍɋɋɄɂɃ СОДЕРЖАНИЕ | ЭКСПЛУАТАЦИЯ ОБЩИЕ УКАЗАНИЯ
