BEDIENUNGSANLEITUNG HTT 5 STIEBEL ELTRON

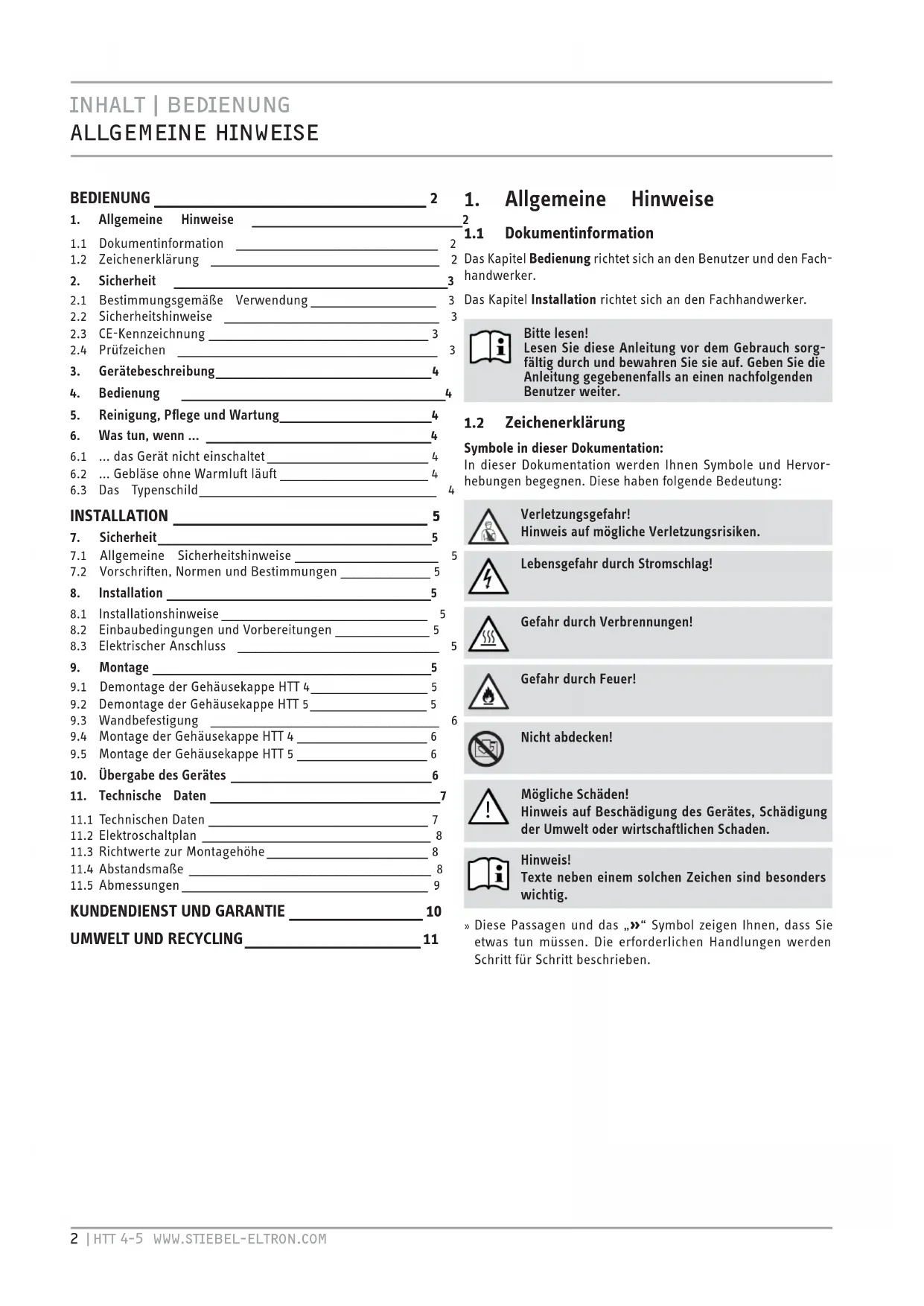

1. Allgemeine Hinweise
   1.1 Dokumentinformation 2
   1.2 Zeichenerklärung 2
2. Sicherheit 3
   2.1 Bestimmungsgemäße Verwendung ____ 3
   2.2 Sicherheitshinweise 3
   2.3 CE-Kennzeichnung ____ 3
   2.4 Prüfzeichen 3
3. Gerätebeschreibung ____ 4
4. Bedienung 4
5. Reinigung, Pflege und Wartung ____ 4
6. Was tun, wenn ... ____ 4
   6.1 ... das Gerät nicht einschaltet ____ 4
   6.2 ... Gebläse ohne Warmluft läuft ____ 4
   6.3 Das Typenschild 4

INSTALLATION 5

1. Sicherheit 5
   7.1 Allgemeine Sicherheitshinweise 5
   7.2 Vorschriften, Normen und Bestimmungen ____ 5
2. Installation 5
   8.1 Installationshinweise 5
   8.2 Einbaubedingungen und Vorbereitungen ____ 5
   8.3 Elektrischer Anschluss 5
3. Montage 5
   9.1 Demontage der Gehäusekappe HTT 4 ____ 5
   9.2 Demontage der Gehäusekappe HTT 5 ____ 5
   9.3 Wandbefestigung 6
   9.4 Montage der Gehäusekappe HTT 4 ____ 6
   9.5 Montage der Gehäusekappe HTT 5 ____ 6
4. Übergabe des Gerätes 6
5. Technische Daten 7
   11.1 Technischen Daten 7
   11.2 Elektroschaltplan 8
   11.3 Richtwerte zur Montagehöhe 8
   11.4 Abstandsmaße 8
   11.5 Abmessungen ____ 9

KUNDENDIENST UND GARANTIE 10

UMWELT UND RECYCLING 11

1. Allgemeine Hinweise

1.1 Dokumentinformation

Das Kapitel Bedienung richtet sich an den Benutzer und den Fachhandwerker.

Das Kapitel Installation richtet sich an den Fachhandwerker.

Bitte lesen!

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf. Geben Sie die Anleitung gegebenenfalls an einen nachfolgenden Benutzer weiter.

1.2 Zeichenerklärung

Symbole in dieser Dokumentation:

In dieser Dokumentation werden Ihnen Symbole und Hervorhebungen begegnen. Diese haben folgende Bedeutung:

Verletzungsgefahr!

Hinweis auf mögliche Verletzungsrisiken.

Lebensgefahr durch Stromschlag!

Gefahr durch Verbrennungen!

Gefahr durch Feuer!

Nicht abdecken!

Mögliche Schäden!

Hinweis auf Beschädigung des Gerätes, Schädigung der Umwelt oder wirtschaftlichen Schaden.

Hinweis!

Texte neben einem solchen Zeichen sind besonders wichtig.

» Diese Passagen und das „»“ Symbol zeigen Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zum Trocknen nasser Hände.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung. Bei Änderungen oder Umbauten am Gerät erlischt jegliche Gewährleistung!

2.2 Sicherheitshinweise

Gefahr durch Verbrennung!

An der Warmluftaustrittsöffnung treten während des Betriebes Temperaturen von über 90 °C auf.

Gefahr durch Verbrennung!

Sollten Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät bedienen, stellen Sie sicher, dass dies nur unter Aufsicht oder nach entsprechender Einweisung durch eine für ihre Sicherheit zuständige Person geschieht. Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen!

Gefahr durch Feuer!

Legen Sie keine Gegenstände auf das Gerät. Lehnen Sie keine Gegenstände an, und stecken Sie keine Gegenstände zwischen Gerät und Wand.

Legen Sie auch in unmittelbarer Nähe keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe wie zum Beispiel Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergleichen ab.

Gefahr durch Feuer!

Betreiben Sie das Gerät nicht ...

... wenn die Räume durch Chemikalien, Staub, Gas oder Dämpfe feuer- oder explosionsgefährdet sind.

... in unmittelbarer Nähe von Leitungen oder Behältnissen, die brennbare oder explosionsgefährdete Stoffe führen oder enthalten.

... wenn im Aufstellraum Arbeiten wie Verlegen, Schleifen, Versiegeln, durchgeführt werden.

... wenn mit Benzin Sprays, Bohnerwachs oder ähnlichem umgegangen wird. Lüften Sie den Raum vor der Benutzung des Gerätes ausreichend.

Lebensgefahr durch Stromschlag!

Stecken Sie keine Gegenstände in eine Öffnung am Gerät. Dies kann zu tödlichen Stromstößen und/oder Bränden führen.

Nicht abdecken!

Decken Sie das Gerät nicht ab, um eine Überhitzung zu vermeiden.

Hinweis!

Betreiben Sie das Gerät nicht wenn die Mindestabstände zu angrenzenden Objektflächen unterschritten werden.

Hinweis!

Wenn Sie das Gerät in Werkstätten oder sonstigen Räumen benutzen, in denen Abgase, Öl- und Benzingeruch und so weiter auftreten oder mit Lösungsmitteln und Chemiekalien gearbeitet wird, kann es zu länger anhaltenden Geruchsbelästigungen und gegebenenfalls zu Verunreinigungen kommen.

Hinweis!

Achten Sie darauf, dass die Luftansaugöffnung an der Unter- und Rückseite des Gerätes immer offen ist.

Hinweis!

Halten Sie zum Luftaustrittgitter den Mindestabstand (siehe Kapitel Technische Daten) nach unten ein. Die Warmluft muss ungehindert austreten können.

Hinweis!

Spritzen Sie das Gerät zum Reinigen nicht mit einem Wasserschlauch ab (siehe Kapitel Reinigung, Pflege und Wartung).

2.3 CE-Kennzeichnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt:

-Richtlinie über die elektromagnetische Verträglichkeit

–Niederspannungsrichtlinie

2.4 Prüfzeichen

Siehe Typenschild.

3. Gerätebeschreibung

Das Gerät arbeitet berührungslos. Es ist mit einem optischen Sensor ausgestattet, der bei Annäherung der Hände automatisch die Heizung und das Gebläse aktiviert. Der Ansprechbereich liegt zwischen vier cm und dreizehn cm unterhalb des Luftaustrittgitters. Nach Entfernen der Hände schaltet sich das Gerät nach circa drei Sekunden aus.

Aufgrund der Gehäuseform ist die Ablage von Zigaretten oder ähnlichem auf dem Gerät weitgehend unmöglich. Vermeiden Sie Wandrücksprünge an der Geräteoberseite, um diesen Effekt zu erhalten.

Der HTT 5 ist zusätzlich durch sein robustes Aluminium-Druckgehäuse vor Beschädigungen gesichert.

4. Bedienung

» Schütteln Sie vor dem Trocknen die nassen Hände kräftig über dem Waschbecken aus. Dadurch verkürzt sich die Trocknungszeit und es spart gleichzeitig Energie.
» Halten Sie anschließend die Hände unter das Luftaustrittgitter und reiben Sie diese im Warmluftstrom.

5. Reinigung, Pflege und Wartung

Zur Pflege des Gehäuses genügt ein feuchtes Tuch. Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel! Polieren Sie mit einem weichen Tuch nach. Spritzen Sie das Gerät nicht mit Hilfe eines Wasserschlauches oder anderen Hilfsmitteln ab. Hierdurch kann Wasser in das Gerät eindringen.

6. Was tun, wenn ...

6.1 ... das Gerät nicht einschaltet

-Prüfen Sie die Sicherungen in der Hausinstallation.

—Durch eine Abdeckung des optischen Sensors wird das Gerät in seiner Funktion behindert. In diesem Fall schaltet sich das Gerät nach circa drei Sekunden aus, um einen Dauerbetrieb zu vermeiden. Prüfen Sie bei einer Störung, ob sich die Sensorfläche in unmanipuliertem Zustand befindet. Wenn Sie eventuelle Gegenstände entfernt haben, arbeitet das Gerät wieder einwandfrei.

6.2 ... Gebläse ohne Warmluft läuft

—Bei Überhitzung wird das Heizregister abgeschaltet, das Gebläse läuft zur Kühlung weiter. Der Temperaturfühler schaltet den Heizkörper circa zwei Minuten nachdem das Gerät abgeschaltet hat wieder ein.

6.3 Das Typenschild

Das Typenschild befindet sich auf der Unterseite des Gerätes.

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis!

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Hinweis!

Berücksichtigen Sie bei der Installation des Gerätes in Räumen mit Badewanne und/oder Dusche den entsprechenden Schutzbereich. Installieren Sie das Gerät nach den Angaben auf dem Typenschild. Die Norm für den Schutzbereich finden Sie in Deutschland in der VDE 0100 - 701.

8. Installation

8.1 Installationshinweise

—Montieren Sie das Gerät auf eine durchgehend geschlossene Wand (ohne Wandrücksprung), um Beschädigungen durch Vandalismus zu verhindern.

8.2 Einbaubedingungen und Vorbereitungen

-Montieren Sie das Gerät nur an einer senkrechten, über 90 °C temperaturbeständigen Wand.

-Halten Sie die angegebenen Mindestabstände unbedingt ein.

8.3 Elektrischer Anschluss

Hinweis!

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Lebensgefahr durch Stromschlag!

Der Anschluss an das Stromnetz ist nur als fester Anschluss möglich. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netz getrennt werden können.

» Wählen Sie einen ausreichenden Leitungsquerschnitt.

» Schließen Sie die elektrischen Anschlussleitungen nach dem Schaltplan an (siehe Technische Daten).

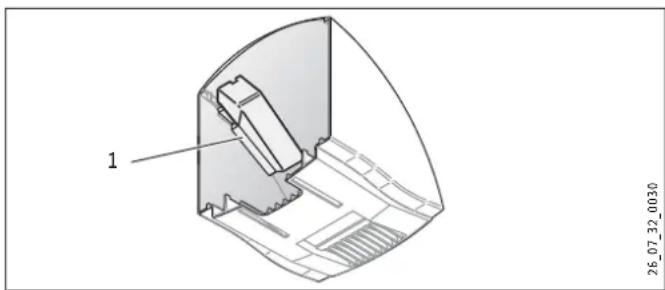

Der in der Gehäusekappe des HTT 5 fixierte Kunststoffwinkel dient der zusätzlichen Isolierung der Netzanschlussleitung und -klemme.

9. Montage

Lebensgefahr durch Stromschlag! Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

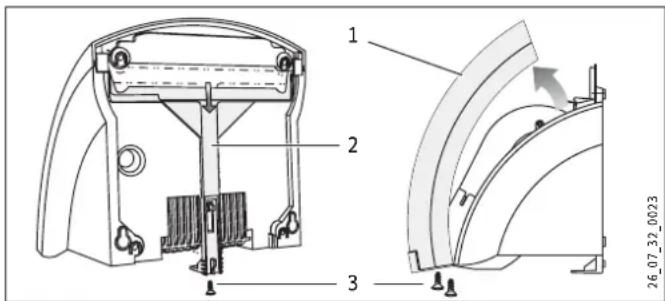

9.1 Demontage der Gehäusekappe HTT 4

1 Gehäusekappe
2 Verriegelungsschieber
3 Schrauben

» Lösen Sie die Schrauben an Gehäusekappe und Verriegelungsschieber.
» Ziehen Sie den Verriegelungsschieber nach unten.
» Nehmen Sie die Gehäusekappe ab.

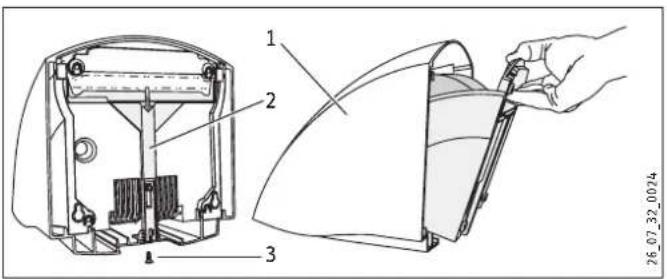

9.2 Demontage der Gehäusekappe HTT 5

» Lösen Sie die Verriegelungsschraube.
» Ziehen Sie den Verriegelungsschieber nach unten.
» Nehmen Sie die Gehäusekappe ab.

1 Gehäusekappe
2 Verriegelungsschieber
3 Verriegelungsschraube

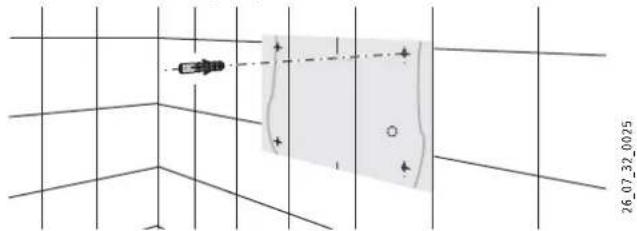

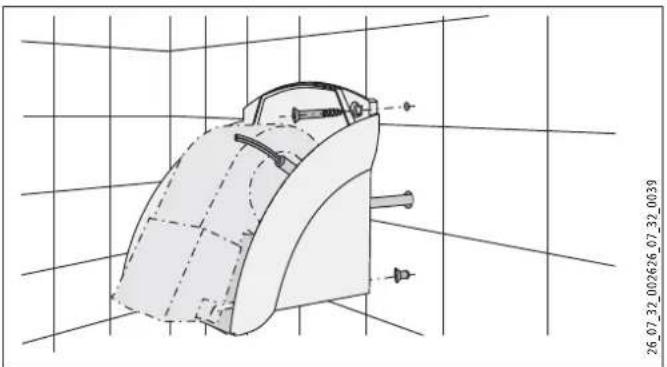

9.3 Wandbefestigung

» Schneiden Sie die Bohrschablone aus. Diese befindet sich am Ende dieser Anleitung.
» Übertragen Sie die vier Befestigungspunkte mit Hilfe der Bohrschablone auf die Wand. Achten Sie dabei auf die Länge und Lage der Netzanschlussleitung. Orientieren Sie sich an unseren Höhen-Richtwerten (siehe Technische Daten).
» Bohren Sie die Befestigungslöcher und versehen Sie diese mit Dübeln.
» Schrauben Sie die unteren Befestigungsschrauben in die Wand.

» Ziehen Sie die Netzanschlussleitung durch die Kabeldurchführung in die Geräterückwand.
» Setzen Sie das Gerät mit den Schlüssellöchern auf die Befestigungsschrauben.

» Schrauben Sie das Gerät mit zwei weiteren Schrauben an die Wand.
» Schließen Sie die Anschlussleitung am Gerät an.

Hinweis!

Achten Sie darauf, dass die Adern der Netzanschlussleitung nicht im Bereich des Gebläsemotors liegen.

Hinweis!

Beachten Sie die maximale Länge der Netzanschlussleitung. (siehe Technische Daten)

9.4 Montage der Gehäusekappe HTT 4

» Setzen Sie die Gehäusekappe leicht gekippt an das Gerät und schwenken Sie diese Richtung Wand.
» Schieben Sie den Verriegelungsschieber bis zum Anschlag nach oben.
» Schrauben Sie den Verriegelungsschieber und die Gehäusekappe fest.

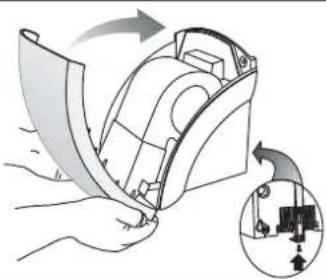

9.5 Montage der Gehäusekappe HTT 5

» Schieben Sie die Gehäusekappe, leicht geneigt, bis zum Wandanschlag über das Gerät. Achten Sie darauf, dass die an der Unterseite der Gehäusekappe angeformten Haken hinter die Geräterückwand greifen.
»Heben Sie zum Verriegeln die Gehäusekappe vorne leicht an und schieben Sie den Verriegelungsschieber bis zum Anschlag nach oben.
» Schrauben Sie den Verriegelungsschieber fest.

10. Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Überreichen Sie dem Benutzer die Bedienungs- und Installationsanleitung.

11. Technische Daten

11.1 Technischen Daten

Modell Händetrockner
Typ	HTT 4 WS turbotronic	HTT 5 WS turbotronic	HTT 5 AM turbotronic	HTT 5 SM turbotronic
Bestellnummer	074464	074465	182052	182053
Farbe	alpinweiß	signalweiß	anthrazit-metallic	silber-metallic
Gehäuse	Kunststoff (ABS)	Aluminiumdruckguss, lackiert	Aluminiumdruckguss, lackiert	Aluminiumdruckguss, lackiert

Betriebsdaten
Nennleistung	W	2600	2600	2600	2600
Heizleistung	W	2500	2500	2500	2500
Lüfterleistung	W	100	100	100	100
Anschluss		1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz
Schutzklasse nach EN 60335		II	II	II	II
Schutzart		IP 23	IP 23	IP 23	IP 23
Betriebsgeräusch	~ dB (A)	68	68	68	68
Luftdurchsatz	~ m3/h	250	250	250	250
Laufzeit	~ sec	20	20	20	20

Maße und Gewichte
Abmessungen H x B x T	mm	250 x 238 x 230	266 x 257 x 230	266 x 257 x 230	266 x 257 x 230
Gewicht	kg	2,7	4,2	4,2	4,2
maximale Länge der Netzan-schlussleitung	mm	200	200	200	200

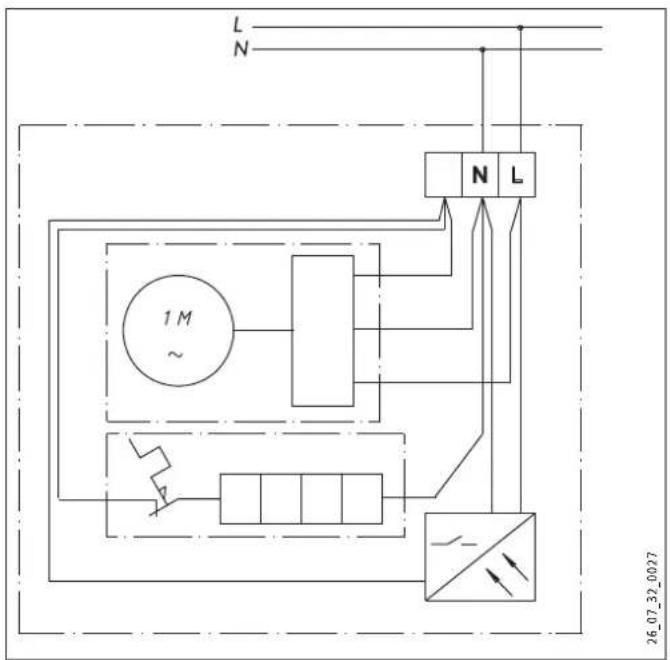

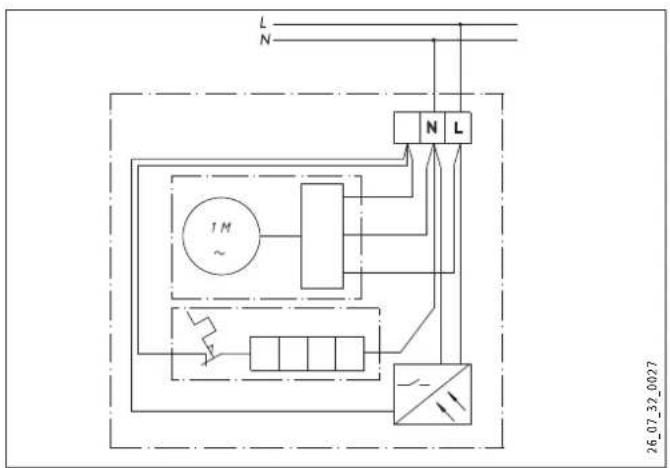

11.2 Elektroschaltplan

L N 1M ~ NL 26.07.32_0027

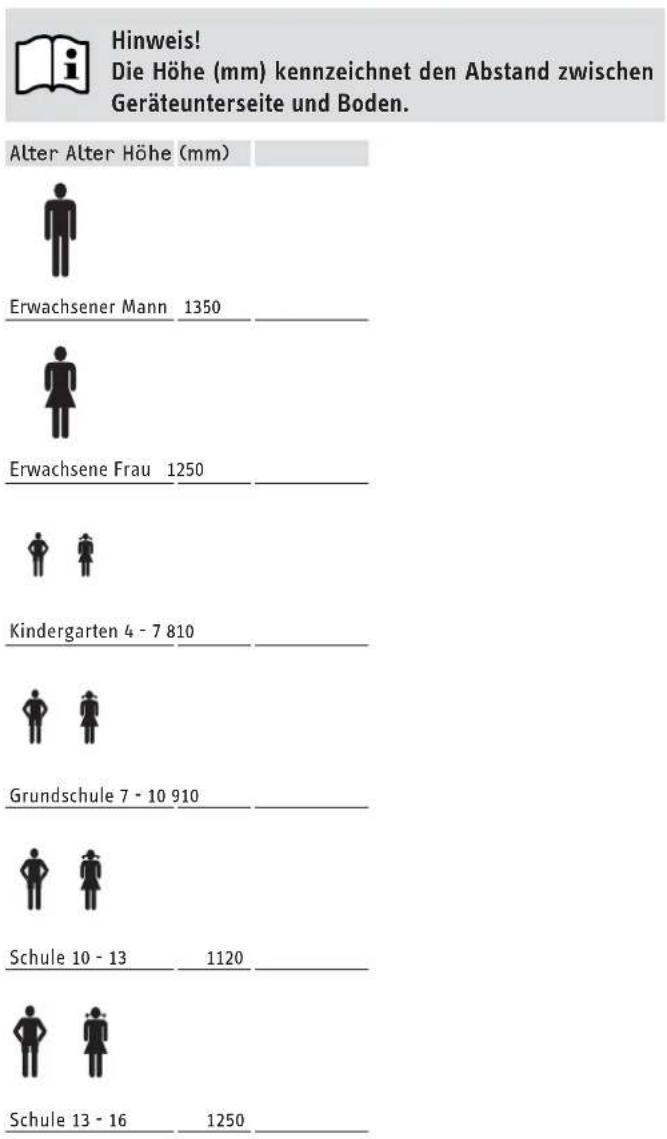

11.3 Richtwerte zur Montagehöhe

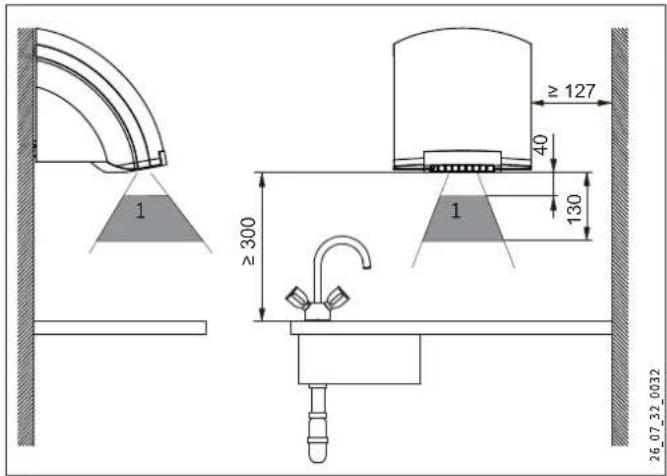

11.4 Abstandsmaße

≥ 127 40 130 ≥ 300 1 26.07.32_0032

1 Erfassungsbereich der Infrarot-Näherungselektronik

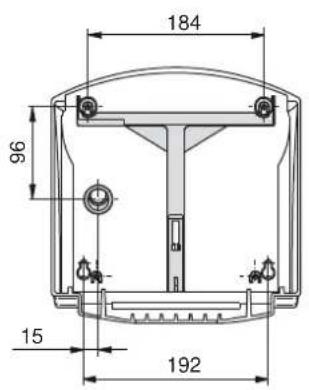

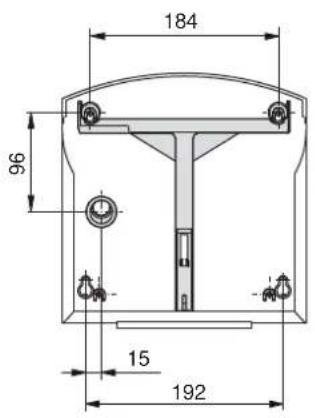

11.5 Abmessungen

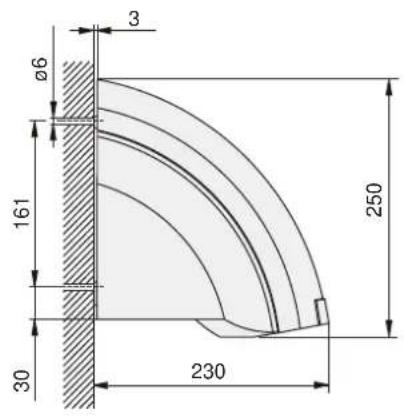

11.5.1 HTT 4

238

3 Ø6 161 30 230 250

184 96 15 192

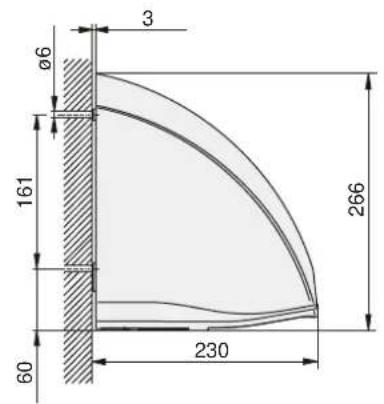

11.5.2 HTT 5

257

3 ø6 161 266 60 230

184 96 15 192

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.30 bis 16.30 Uhr, freitags bis 14.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 22 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Sams-, Sonn- und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seiner seits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungs einflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsan sprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungs pflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantie leistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

OPERATION 12

MILIEU EN HERGEBRUIK 38

11. Technische gegevens

11.1 Technische gegevens

Model Handendroger
Type		HTT 4 WS turbotronic	HTT 5 WS turbotronic	HTT 5 AM turbotronic	HTT 5 SM turbotronic
Ordernummer 074464 074465 182052 182053
Kleur		alpinewit	signaalwit	antraciet-metallic	zilver-metallic
Behuizing		Kunststof (ABS)	Aluminiumspuitgietwerk, gelakt	Aluminiumspuitgietwerk, gelakt	Aluminiumspuitgietwerk, gelakt
Bedrijfsgegevens
Nominaal vermogen	W	2600	2600	2600	2600
Verwarmingsvermogen	W	2500	2500	2500	2500
Ventilatievermogen	W	100	100	100	100
Aansluiting		1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz	1/N 220-240 V 50/60 Hz
Beveiligingsklasse volgens EN 60335		II	II	II	II
Beschermingsgraad		IP 23	IP 23	IP 23	IP 23
Werkingsgeluid	~ dB (A)	68	68	68	68
Luchtdebiet	~ m3/h	250	250	250	250
Looptijd	s	20	20	20	20
Afmetingen en gewicht
Afmetingen h x b x d	mm	250 x 238 x 230	266 x 257 x 230	266 x 257 x 230	266 x 257 x 230
Gewicht	kg	2,7	4,2	4,2	4,2
Maximumlengte netaansluitkabel	mm	200	200	200	200

11.2 Elektrisch schema

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße | 37603 Holzminden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf Tel. [phone] | Fax [phone] | [e-mail]

Kundendienst Tel. [phone] | Fax [phone] | [e-mail]

Ersatzteilverkauf Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.

4/8 Rocklea Drive | Port Melbourne VIC 3207

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel.com.au

Austria

STIEBEL ELTRON Ges.m.b.H.

Eferdinger Str. 73 | 4600 Wels

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

Czech Republic

STIEBEL ELTRON spol. s r.o.
