HWM360 - Barre de son SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son avec caisson de basse sans fil
Marque	Samsung
Modèle	HWM360
Dimensions (L x H x P) - Barre de son	907,5 x 53,5 x 70,5 mm
Dimensions (L x H x P) - Caisson de basse	179,0 x 353,0 x 299,5 mm
Poids - Barre de son	1,5 kg
Poids - Caisson de basse	4,6 kg
Alimentation	Adaptateur CA/CC 19 V (entrée DC 19 V)
Consommation électrique (veille)	4,1 W
Puissance de sortie nominale - Barre de son	35 W x 2 (6 ohms)
Puissance de sortie nominale - Caisson de basse	130 W (3 ohms)
Formats audio pris en charge	LPCM 2ch, Dolby Audio, DTS
Connectivité	Bluetooth, USB (5V 0,5A), entrée optique (DIGITAL AUDIO IN), entrée AUX (analogique)
Fonctions principales	Son surround, modes sonores (Standard, Musique, Voix claire, Sports, Cinéma), réglage des aigus/graves, synchronisation audio, Auto Power Link, Bluetooth Power, contrôle via télécommande TV
Montage mural	Possible avec kit de fixation (vis M4 x L12 fournies)
Entretien et nettoyage	Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques.
Sécurité	Ne pas exposer à la pluie ou à l'humidité. Assurez une ventilation (7-10 cm autour). Débranchez en cas d'orage ou d'inutilisation prolongée.
Pièces détachées et réparabilité	Contactez le service client Samsung ou un centre agréé pour les pièces détachées. Ne pas ouvrir l'appareil.

FOIRE AUX QUESTIONS - HWM360 SAMSUNG

Comment connecter le caisson de basse sans fil à la barre de son ?

Assurez-vous que les deux appareils sont sous tension. La connexion automatique s'établit en quelques secondes. Si elle échoue, effectuez une connexion manuelle : maintenez enfoncée la touche ID SET à l'arrière du caisson de basse pendant 5 secondes (voyant bleu clignote), puis éteignez la barre de son. Maintenez enfoncée la touche VOL de la télécommande pendant 5 secondes (message ID SET). Allumez la barre de son : le voyant bleu du caisson reste allumé en cas de succès.

Comment connecter la barre de son à mon téléviseur en Bluetooth ?

Appuyez sur la touche Source pour sélectionner le mode BT. Si l'écran affiche BT READY, maintenez enfoncée la touche Source pendant plus de 5 secondes pour passer en BT PAIRING. Sur votre téléviseur, recherchez les appareils Bluetooth et sélectionnez "[AV] Samsung Soundbar Mxxx M-Series". La connexion est établie lorsque le nom du téléviseur suivi de BT s'affiche.

Comment utiliser la fonction Auto Power Link ?

Assurez-vous que la barre de son est connectée au téléviseur via un câble optique et en mode D.IN. Appuyez et maintenez enfoncée la touche Gauche de la télécommande pendant environ 5 secondes pour activer ou désactiver l'Auto Power Link. Par défaut, elle est activée : la barre de son s'allume automatiquement avec le téléviseur.

Comment régler le volume du caisson de basse ?

Utilisez la touche WOOFER de la télécommande. Appuyez sur Haut ou Bas pour régler le volume de -12 à +6 (par pas de 1 au-delà de -12). Le réglage s'affiche à l'écran de la barre de son.

Comment mettre à jour le logiciel de la barre de son ?

Téléchargez le dernier micrologiciel depuis le site Samsung (www.samsung.com/support). Sauvegardez le fichier sur une clé USB formatée en FAT. Éteignez la barre de son, branchez la clé via un adaptateur Micro USB, puis allumez-la. Le message UPDATE apparaît. Ne débranchez pas pendant la mise à jour. Une fois terminée, la barre de son s'éteint. Pour finaliser, maintenez enfoncée la touche Lecture/Pause (▶■) pendant 5 secondes jusqu'à voir INIT, puis l'appareil s'éteint.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et la barre de son. Si le problème persiste, rapprochez-vous de l'appareil (portée maximale 10 m). En cas d'électricité statique, débranchez et rebranchez la barre de son.

Comment utiliser la fonction Bluetooth Power ?

Appuyez sur la touche Bluetooth POWER de la télécommande. L'écran affiche ON-BLUETOOTH POWER. Lorsque cette fonction est activée, si un appareil Bluetooth précédemment connecté tente de se connecter alors que la barre de son est éteinte, celle-ci s'allume automatiquement et se connecte.

Quels formats audio sont pris en charge via USB ?

La barre de son lit les fichiers MP3, WMA, AAC, WAV, OGG et FLAC. Consultez le tableau de compatibilité dans le manuel pour les débits et fréquences d'échantillonnage exacts. Le périphérique USB doit être formaté en FAT32.

Comment réinitialiser la barre de son aux paramètres d'usine ?

En mode veille (barre de son éteinte), maintenez enfoncée la touche Lecture/Pause (▶■) de la télécommande pendant 5 secondes. L'écran affiche INIT puis la barre de son s'éteint. Cela réinitialise tous les réglages utilisateur et la connexion au caisson de basse.

Pourquoi le son est-il déformé en mode Bluetooth ?

Vérifiez que la distance entre la barre de son et l'appareil Bluetooth ne dépasse pas 10 m et qu'aucun obstacle épais (mur en béton, métal) ne gêne le signal. Éloignez les appareils générant des interférences (micro-ondes, routeurs Wi-Fi). Si le problème persiste, réappairez les appareils en passant en mode BT PAIRING.

MODE D'EMPLOI HWM360 SAMSUNG

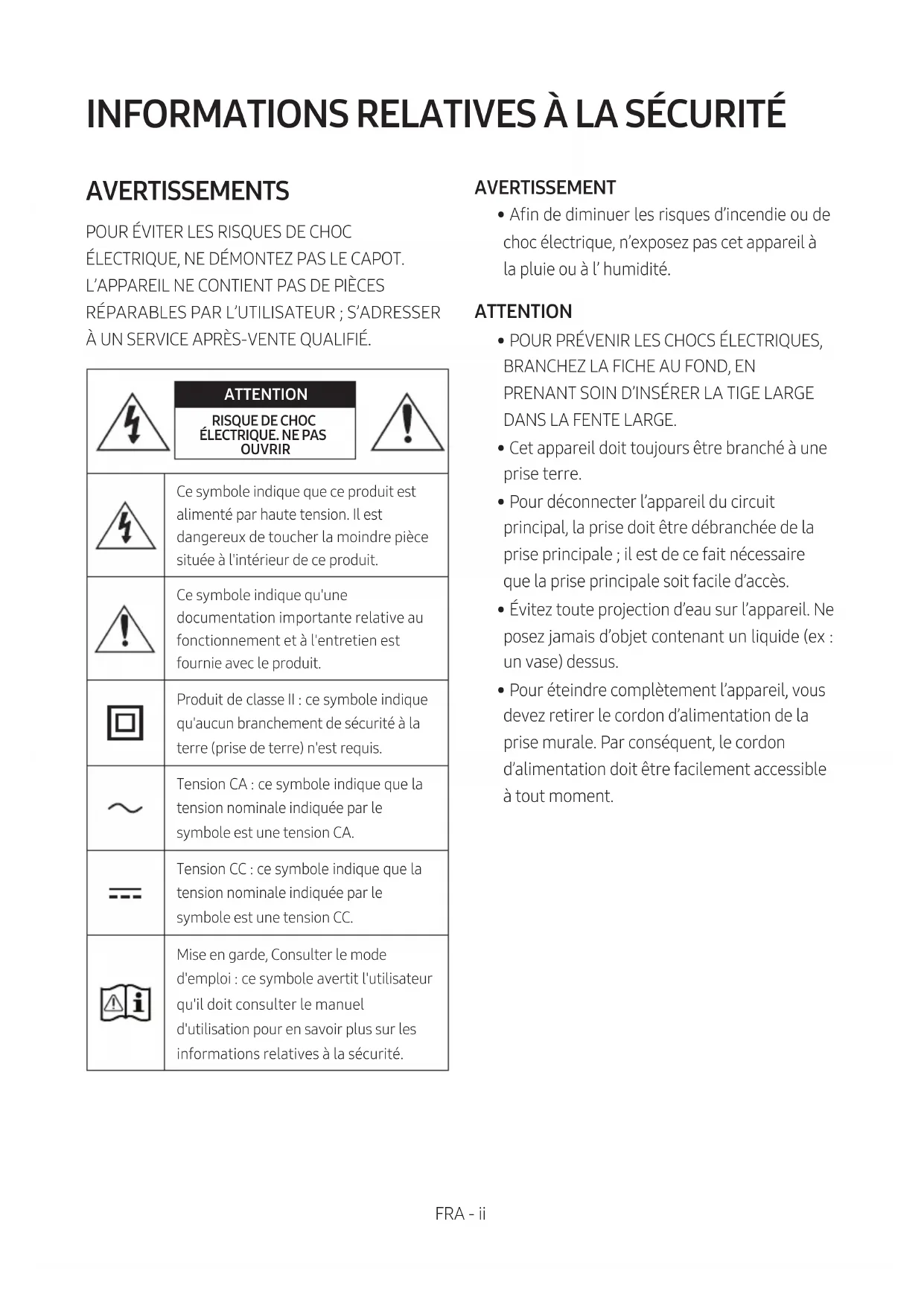

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	!
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
!	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
=	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
Δi	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

AVERTISSEMENT

• Afin de diminuer les risques d'incendie ou de chic electrique, n'exposez pas cet apparéil à la pluie ou à l'humidité.

ATTENTION

• POUR PREVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet apparéil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez-retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

PRECAUTIONS

1. Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm ajusté de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est consçu pour une utilisation en continu. Pour entièrement eteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pouraient endommager votre apparéil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

4. Protégéz le produit de l'humidité ( comme les vases) et d'une chaleur excessive ( comme une cheminée) ou de tout équipement capable de creer des champs magnétiques ou électriques. Débranchez le cable d'alimentation en cas de dysfonctionnement. Notre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à bassé température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

5. Les piles utilisées dans ce produit peuvent contérer des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraine un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS DE CE MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D'UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les specifications du produit.

MANUEL COMPLET

Vous pouvez acceder au centre d'assistance client en scannant le code QR. Pour consulter le manuel sur votre PC ou apparéil mobile, téléchargez le manuel sous forme de document depuis le site Web. (http://www.samsung.com/support)

La presentation et les specifications peuvent faire l'objet de modifications sans prévis.

SOMMAIRE

01 Contrôle des Composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2) 2

02 Présentation du Produit 3

Panneau avant / Panneau cote croit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la Soundbar 5

Connexion de l'alimentation electrique 5

Connexion de la Soundbar au Caisson de basse 6

• Connexion automatique entre le Caisson de basse et la Soundbar 6

• Connexion manuelle du Caisson de basse si la connexion automatique échoue

04 Connexion à votre Téleviseur 9

Méthode 1. Connexion avec un cable 9

• Connexion à l'aide d'un cable optique 9

Méthode 2. Connexion sans fil 10

• Connexion à un téléviseur via Bluetooth 10

05 Connexion à un Appareil Externe 12

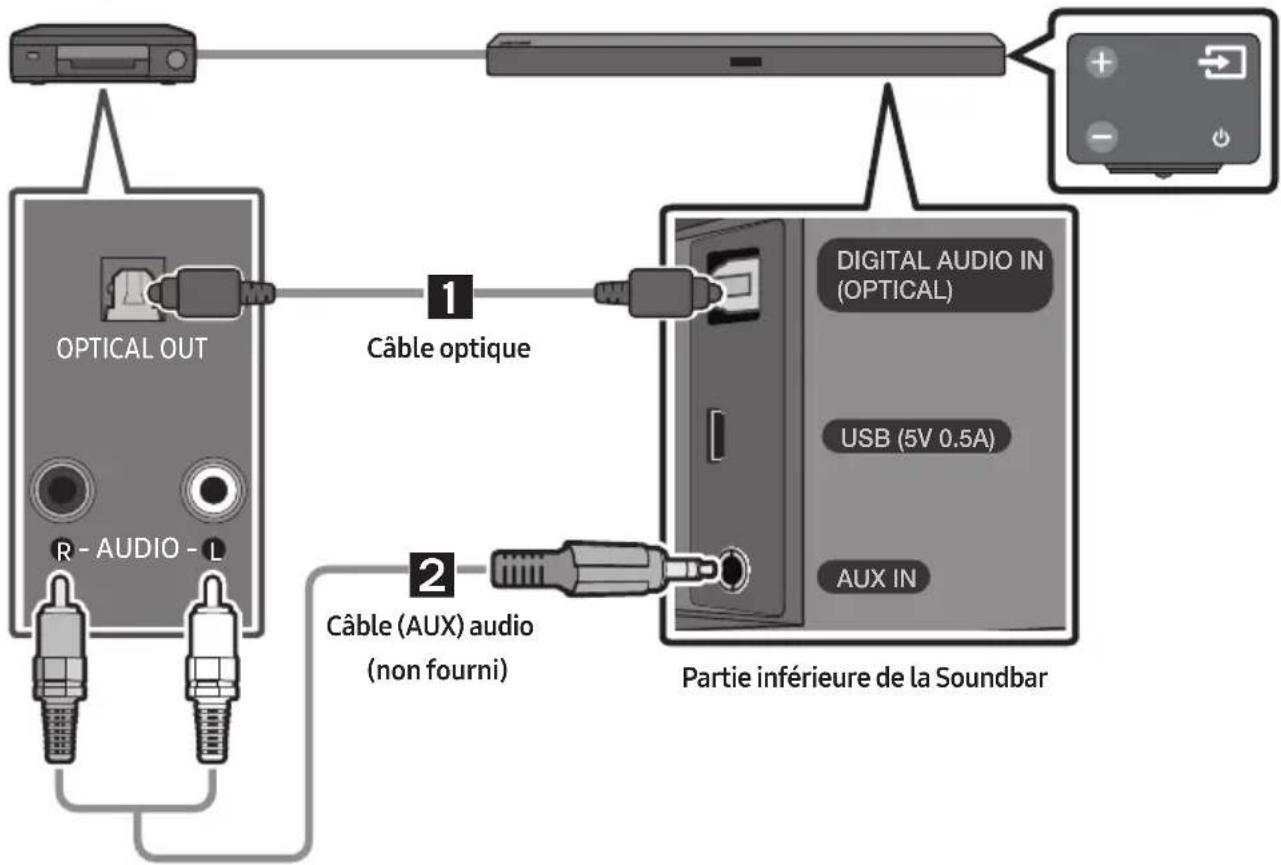

Connexion à l'aide d'un cable audio Optique ou Analogique (AUX) 12

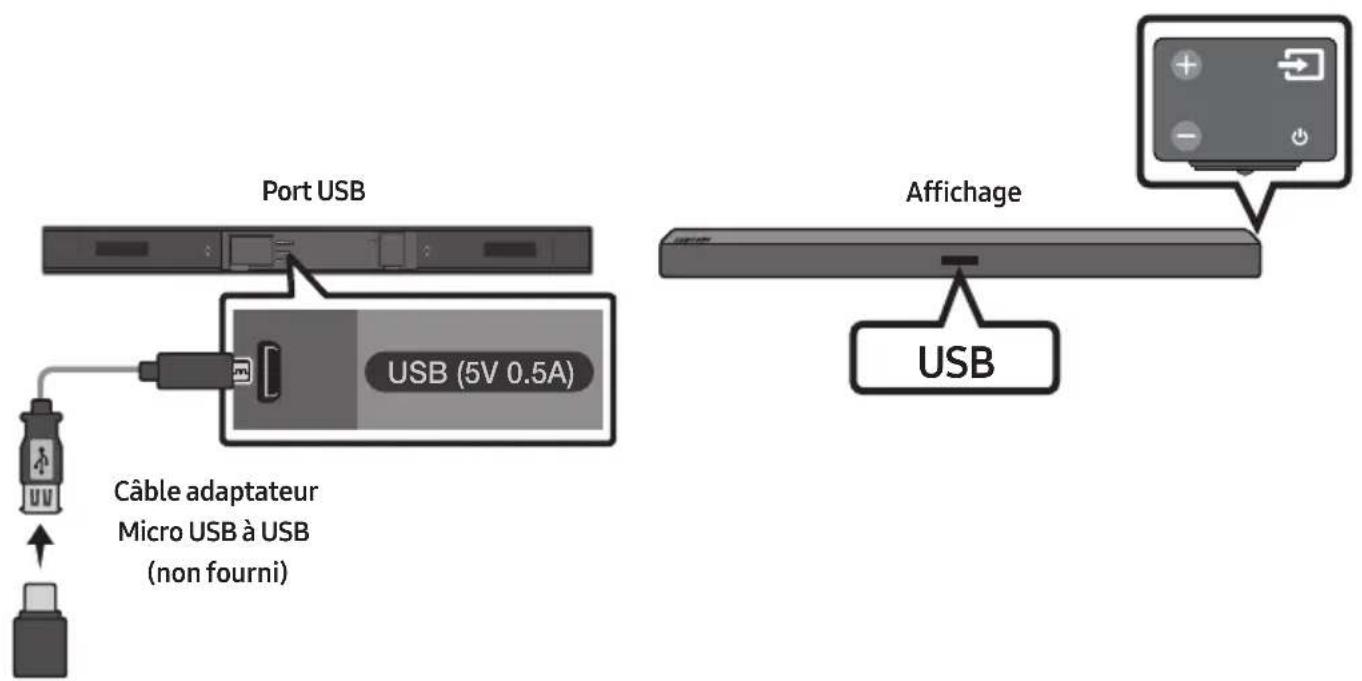

06 Connexion d'un Periphérique USB 13

07 Connexion à un Appareil Mobile 15

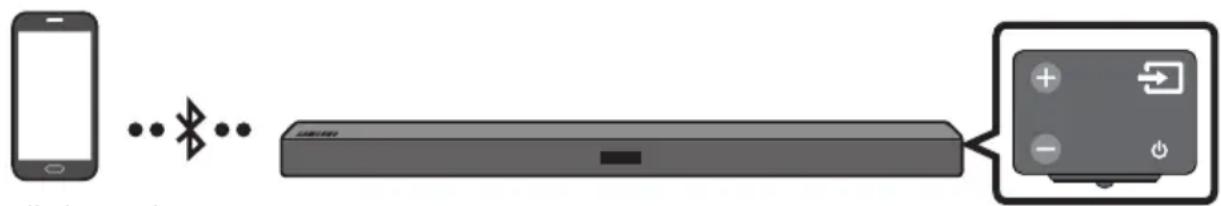

Connexion via Bluetooth 15

Utilisation de l'application Samsung Audio Remote 18

• Installation de l'application Samsung Audio Remote 18
• Lancement de l'application Samsung Audio Remote 18

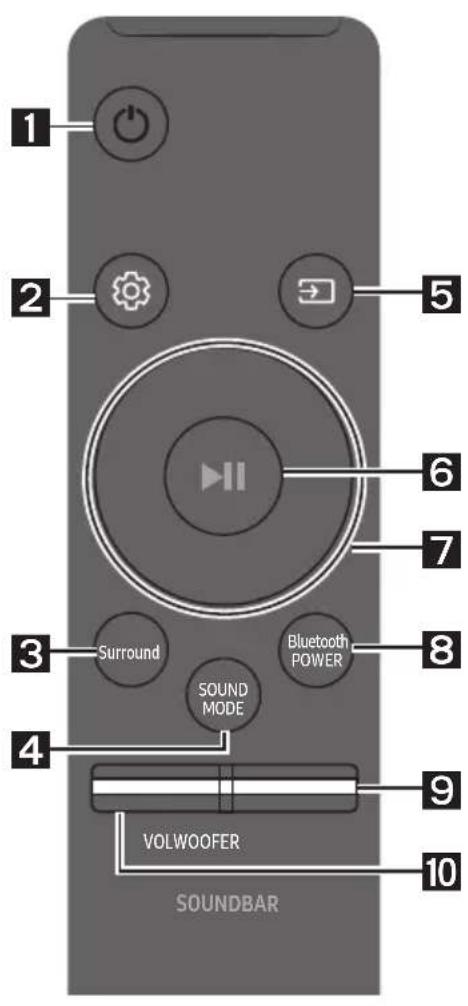

08 Utilisation de la télécommande 19

Commentutiliser latélécommande 19
Réglage du volume de la Soundbar avec une télécommande de téléviseur 22
Utilisation des touches dissimulées 23
23

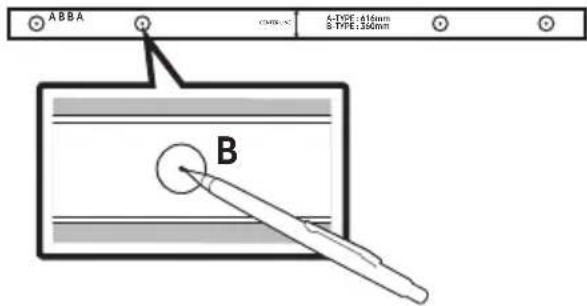

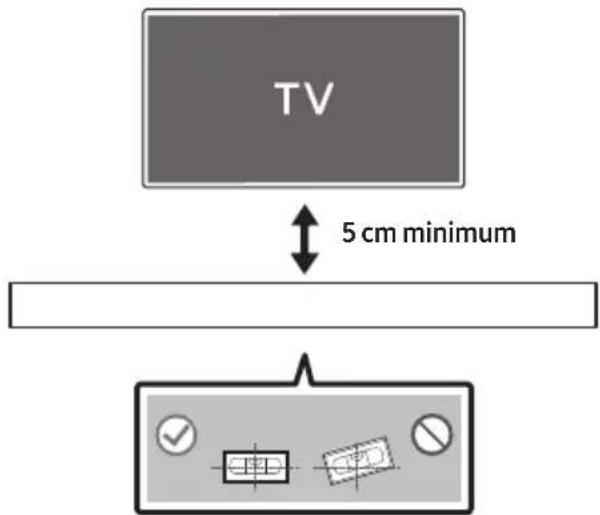

09 Installation du Support Mural 24

Précautions d'installation 24
Composants de fixation au mur 24

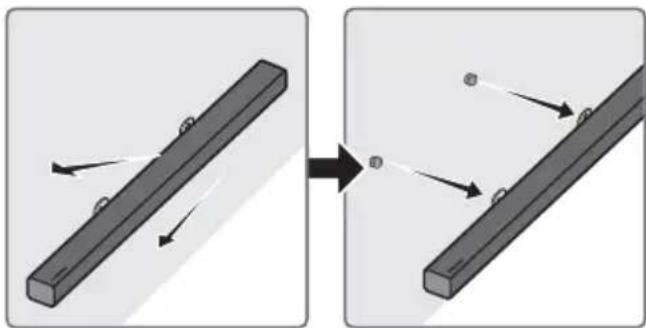

Retrait de la Soundbar du mur 27

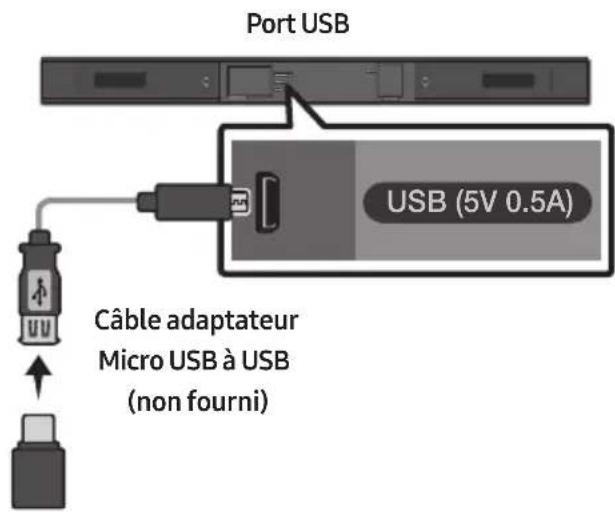

10 Mise à jour du Logiciel 27

Procedure de mise à jour 28
Si UPDATE ne s'affiche pas 28

11 Dépannage 29

Licence 30
Avis de Licence Libre 30
Remarque Importanta Propos du Service 30
31

Spécifications 31

01 CONTROLE DES COMPOSANTS

Unité principale Soundbar Caisson de basse Télecommande/Piles

1

Cordon d'alimentation (Caisson de basse)

3

Adaptateur CA/CC (Unite principale)

Cable optique

2

Fiche CA

(En fonction du pays et du modele)

Raccordez la fiche CA à l'adaptateur en l'enfantant jusqu'à entendre un bruit « sec » qui indique qu'ils sont fermement fixés.

N'enlevez pas la fiche CA de l'adaptateur (il ne sera pas retiree après avoir ete fixe).

• Les étapes de connexion de l'alimentation sontétiquétées (1,2,3) . Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour les composants de fixation murale de la Soundbar, consultez la page 24.
• Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
• En fonction de la région, l'apparance de la fiche CA peut varier ou elle peut etre fournie integree a l'adaptateur CA/CC.
  L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

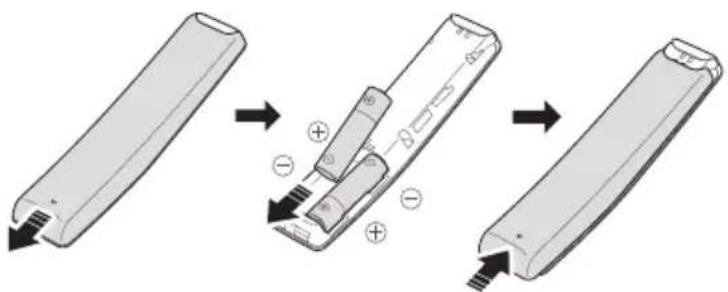

Insertion des piles avant l'utilisation de la télécommande (Piles AA X 2)

Faites glisser le couvercle des piles dans la direction de la flèche jusqu'à ce qu'il soit complètement rétié. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

FRA-2

02 PRÉSENTATION DU PRODUIT

Panneau avant / Panneau côte droit de la Soundbar

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
  Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez eteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

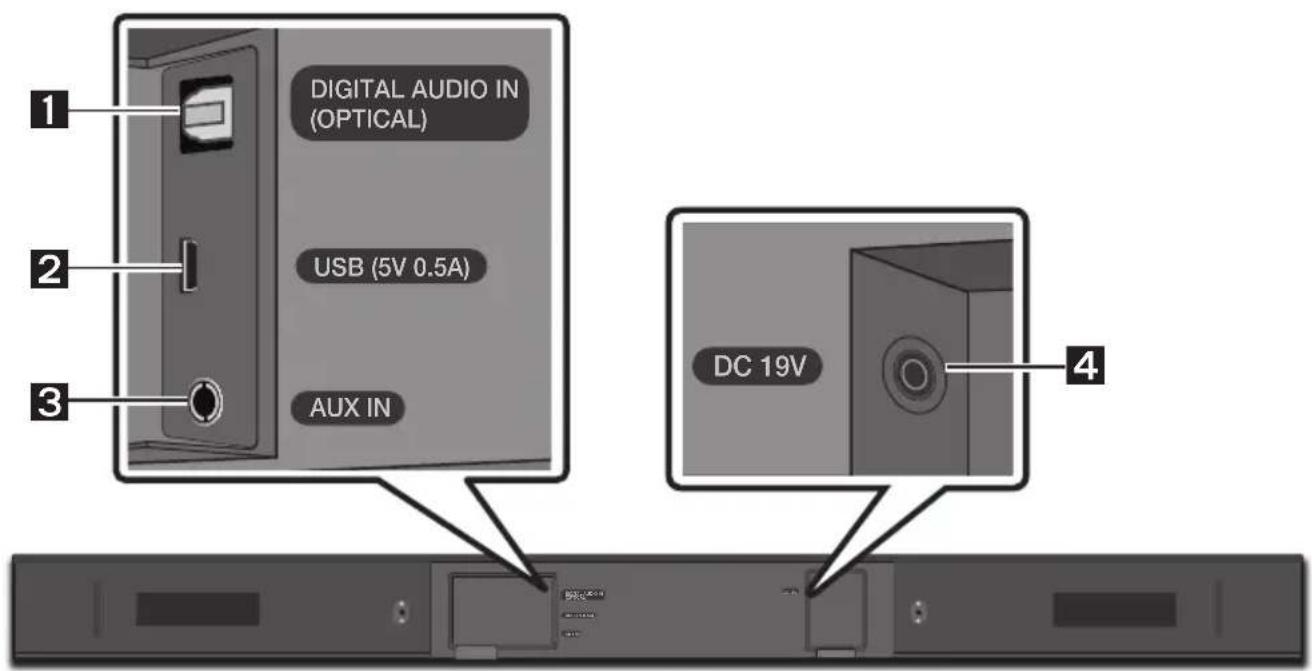

Panneau inférieur de la Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparéil externe.
2	USB (5V 0.5A) Permet de connecter un pérophérique USB pour lire des fichiers musicaux sur le pérophérique USB via la Soundbar.
3	AUX IN Permet de connecter la sortie numérique analogique d'un apparéil externe.
4	DC 19V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranche le cable d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le cable.
• Ne branche pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

03 CONNEXION DE LA SOUNDBAR

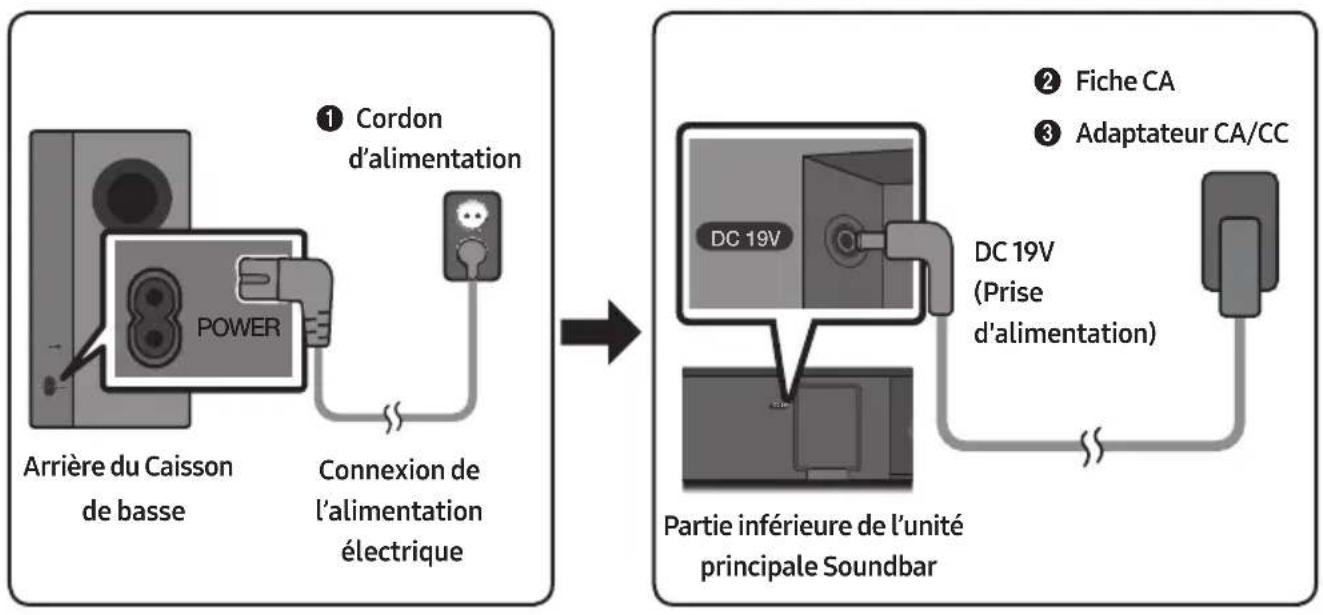

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation (1, 2, 3) pour connecter les unités aux prises électriques dans l'ordre suivant : 1.) Caisson de basse 2.) Unité principale Soundbar. Reportez-vous aux illustrations ci-dessous.

• Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

Connexion de la Soundbar au Caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar

Lorsque you mettez l'appareil sous tension après avoir connecté les cables d'alimentation à la

Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l'appariement automatique effectué, les indicateurs bleus situés sur le dessus du Caisson de basse s'allument.

Témoins indicateurs LED sur le dessus du Caisson de basse

LED État Description Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation sur l'unité principale Soundbar est connecté correctement ou attendez un moment. (Si le clignotement continue, essayez de connecter manuellement le Caisson de basse. Voir page 7.)
Rouge Activé		En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le cable d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement Dysfonctionnement		Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue

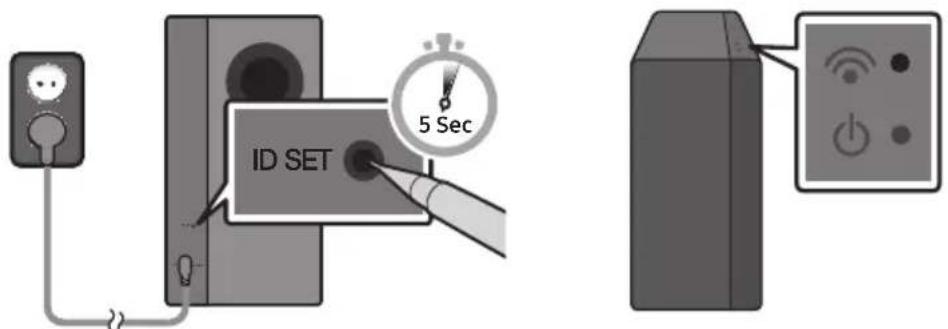

À vérifier avant d'effectuer la connexion manuelle

• Vérifiez que les câbles d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.
  Assurez-vous que la Soundbar est allumée.

• Appuyez sur la touche ID SET à l'arrête du Caisson de basse, et maintenez-la enforcée pendant au moins 5 secondes.

L'indicateur rouge sur le dessus du Caisson de basse s'éteint et l'indicateur bleu clignote.

Arrière du Caisson de basse Dessus du Caisson de basse

1. Éteignez la Soundbar.
2. Appuyez sur la touche VOL de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes, avec la Soundbar éteinte (OFF).
3. Le message ID SET s'affiche sur l'écran de la Soundbar pendant 1,3 secondes, puis disparait.

1. Quand l'indicateur bleu sur le Caisson de basse clignote, mettez la Soundbar sous tension en appuyant sur la touche (Alimentation) sur le cote croit de l'unité principale ou sur la télécommande.

2. Lorsque la connexion est établie avec succès, l'indicateur bleu situé sur le dessus du Caisson de basse cette de clignoter et reste allumé.

3. Si le procédé de connexion échoue, l'indicateur bleu clignote en continu. Passez à l'étape 1 et recommencez.

REMARQUES

• Ne branche pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.

• Avant de déplacer ou d'instructor ce produit, assurez-vous de lemettre hors tension et de débrancher le cordon d'alimentation.

• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY sur le dessus s'allumera en rouge après avoir clignote en bleu plusieurs fois.

• Si vous utilisez un apparéil qui utilise la même fréquence (5,8 GHz) que la Soundbar pres de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de votre environnement d'exploitation. Si un mur en béton arme ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

PRECAUTIONS

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimes, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrrière sans fil Samsung (SWA-8500S) à votre Soundbar (venue séparément). Pour plus d'informations, reportez-vous au manuel du kit d'enceintes arrrière sans fil Samsung.

04 Connexion A VOTRE TELVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV selectionné, la Soundbar peut être contrôleé à l'aide de la télécommande du téléviseur.
• Lorsque vous utilisez un cable optique, cette fonction peut etre prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennet en charge le Bluetooth.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un cable

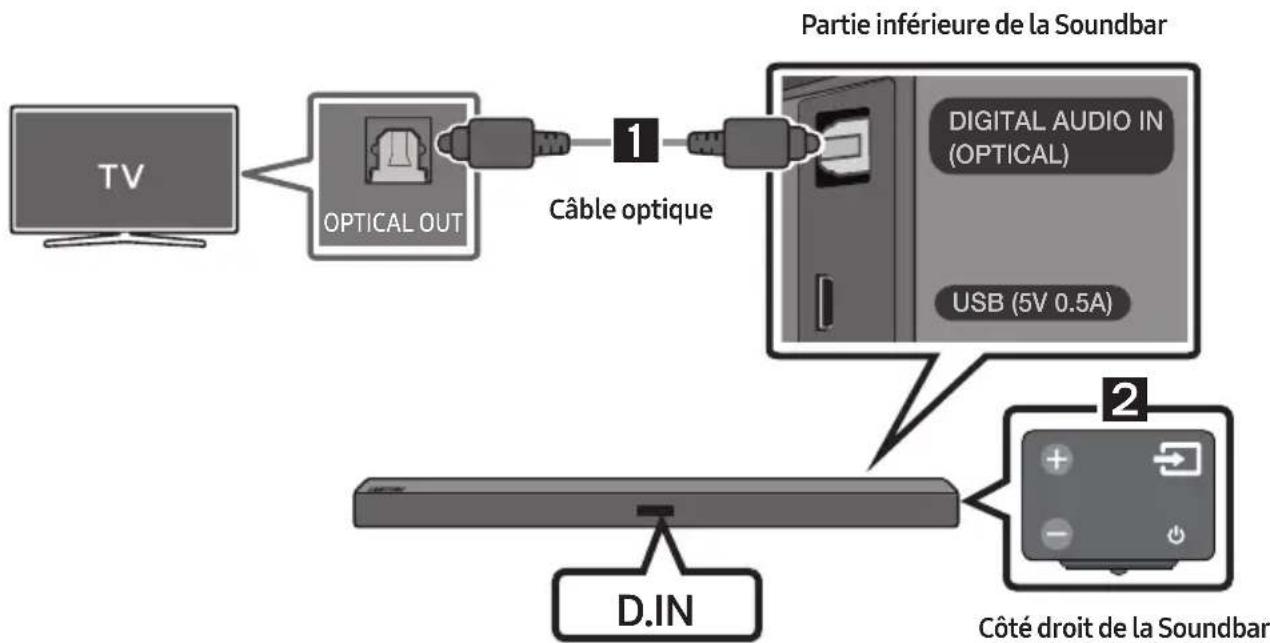

Connexion à l'aide d'un cable optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un cable optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné le mode «D.IN».

3. Lorsque la Soundbar est connectée à un téléviseur Samsung Smart TV après 2017, la fonction Bluetooth POWER s'allume automatiquement pour activer la Soundbar et permettre le contrôle avec la télécommande du téléviseur. (Reportez-vous à la page 21 pour les détails sur Bluetooth POWER.)

Auto Power Link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un cable optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «D.IN».

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.

4. Par défaut, le Auto Power Link est régé sur ON.

(Pour désactiver cette fonction, désactivez l'alimentation automatique à l'aide de la Soundbar.)

• Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.
• Cette fonction est disponible uniquement en mode «D.IN».

Méthode 2. Connexion sans fil

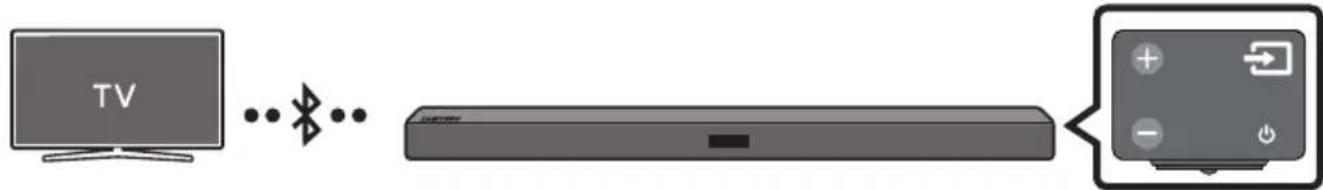

Connexion à un téléviseur via Bluetooth

Lorsqu'un télévisueur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «BT».

2. Changez BT sur BT PAIRING

3. Si «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING»

4. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)

5. Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, Sélectionnez le message et établissez la connexion.

6. Lorsque le téléviseur est connecté, [Nom du téléviseur] «BT» apparait sur l'affichage avant de la Soundbar.

7. Youou pouez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxx M-Series») apparait dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste de recherche du téléviseur.

Que significant les etats BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouze rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un apparéil mobile connecté précédent.
• BT PAIRING: Dans ce mode, vous pouvez procéder à la connexion à un nouvel apparéil. (En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le côte droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m .
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'apparlement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

Déconnexion de la Soundbar à partir du téléviseur

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importé quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit receivevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche II (Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)

05 CONNEXIONÀ UN APPAREIL EXTERNE

Raccordez un apparéil externe via un réseau cable ou sans fil pour écouter le son de l' apparéil externe via la Soundbar.

Connexion à l'aide d'un cable audio Optique ou Analogique (AUX)

Lecteur BD/DVD / Boitier decodeur /

Console de jeu

Côté droit de la Soundbar

1 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un cable optique numérique.

2 Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côte droit ou sur la télécommande.

2 Câble (AUX) audio

Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un cable audio.

2 Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.

06 CONNEXION D'UN PÉRIPHÉRIQUE USB

Vouss pouze dire des fichiers musicaux situés sur les peripheriques de stockage USB via la Soundbar.

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Raccordez votre périphérique USB à l'extrémité fémelle du cable adaptateur.
4. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «USB».
5. «USB» apparait sur l'écran d'affichage.

6. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.

7. La Soundbar s'eteint automatiquement (Arrêt automatique) si aucun périphérique USB n'a été connecté pendant plus de 5 minutes.

Liste de compatibilités

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3 MPEG 1 Layer2 16 ~	48 KHz 80 ~ 320 kbps
	MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps
	MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps
	MPEG 2.5 Layer3 16 ~ 48 KHz	80 ~ 320 kbps
*.wma Wave_Style_MSAAudio1 16 ~ 48 KHz 56 ~ 128 kbps
		Wave_Style_MSAAudio2 16 ~ 48 KHz 56 ~ 128 kbps
*.aac	AAC	16 ~ 96 KHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 KHz	128 ~ 192 kbps 5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 KHz	48 ~ 64 kbps 5,1 canaux 160 kbps
*.wav	-	16 ~ 48 KHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 KHz	50 ~ 500 kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 ~ 96 KHz	jusqu'à 3000 kbps

• Si vous périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à acceder à vos fichiers et à les lancer.

07 CONNEXIONÀ UN APPAREIL MOBILE

Connexion via Bluetooth

Lorsqu'un apparéil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéreo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Appareil Bluetooth

Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côte droit ou la télécommande puis selectionné «BT».

2. Changez BT sur BT PAIRING

3. Si «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côte droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING».

4. Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste.

5. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] «BT» apparait sur l'affichage avant.

6. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxx M-Series») apparaît dans la liste, supprimez-la.
• En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le panneau côte droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste de recherche d'appareil Bluetooth.

Que significant les etats BT READY et BT PAIRING?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d'un apparéil mobile connecté précédent.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel apparéil. (En mode «BT», appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar ou de la télécommande.)

REMARQUES

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m .
• La Soundbar s'éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:

• En cas de champ électrique puissant autour de la Soundbar.

• En cas d'apparlement simultané de plusieurs appareils Bluetooth avec la Soundbar.

• Si l'appareil Bluetooth est eteint, non instalé, ou presente un dysfonctionnement.

• Les apparêls qui générent des ondes électromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêls LAN sans fil, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).
• Effectuez uniquement la connexion à un périhérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres).

• Lorsque vous avez apparié la barre audio à un périhérique Bluetooth, sélectionner «[AV] Samsung Soundbar Mxxx M-Series» parmi la liste des périhériques connectés à ce périhérique placera automatiquement la barre audio en mode «BT».

• Disponible uniquement si le Soundbar est listed dans les péripériques appariés du péripérisque Bluetooth. (Le péripérisque Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaître dans la liste des péripériques recherchés du péripérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».

• La Soundbar ne peut pas etre appariee a un autre appeareil Bluetooth lorsque la fonction Bluetooth est utilise.

Bluetooth POWER activé (Bluetooth POWER)

Lorsque la fonction Bluetooth Power activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur Bluetooth POWERitué sur la télécommande lorsque la Soundbar est activée.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil Bluetooth d'une Soundbar

Vouss pouvez déconnecter le périhérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périhérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la Soundbar à partir de l'appareil Bluetooth

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit receivevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le péripérisque Bluetooth dépasse 10m .
• Le système Soundbar s'eteint après 5 minutes en état Prêt.

À propos du Bluetooth

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des péripériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créé des dysfonctionnements en fonction des conditions d'utilisation lorsque:

• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du péripérisque Bluetooth ou du système Soundbar.

• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.

• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).

• Associier le système Soundbar et le périphérique Bluetooth tout en maintainant une faible distance.

• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Meme si la distance est respectée, il est possible que la qualité sonore soit déteriorée par des obstacles (ex.: murs, portes).
• Cet apparéil sans fil peut cause des interférences électriques lors de son fonctionnement.

Utilisation de l'application Samsung Audio Remote

Installation de l'application Samsung Audio Remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherche : Samsung Audio Remote

Lancement de l'application Samsung Audio Remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icone Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

• L'application Samsung Audio Remote n'est compatible qu'avac les téléphones portables Android qui executent la version 3.0 d'Android ou une version ulterieure.

08 UTILISATION DE LA TÉLÉCOMMANDE

Comment utiliser la télécommande

1	Alimentation	Allume et étèint la Soundbar.
2	Commande sonore	Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC. • Pour contrôle le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l'aide des touches Haut/Bas. • Appuyez sur le bouton (Commande sonore) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaque réglage peut être définiti entre -6 ~ +6 (Haut/Bas). • Si l'image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecond, à l'aide des touches Haut/Bas. (Sauf le mode «USB») • La synchronization audio n'est prise en charge que par certaines fonctions.

3	Surround	La fonction de son surround renforce l'étendue du son et lui donne une plus grande sensation d'espace. Les modes ON et OFF alternent à chaque pression de cette touche. • ON: Diffuse du son à travers toutes les enceintes. • OFF: Vous pouvez entendre le son d'un canal source original depuis plusieurs enceintes.
	Surround
4	SOUND MODE SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité en choisisant parmi STANDARD, MUSIC, CLEAR VOICE, SPORTS, ou MOVIE. Sélectionnez le mode « STANDARD » si vous foulez profiter du son d'origine. • DRC (Dynamic Range Control) Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Si vous appuyez et maintenez,enforcée la touche SOUND MODE pendant le mode de veille, le DRC (Dynamic Range Control) s'active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)
5	Source	Appuyez pour sélectionner une source connectée à la Soundbar. • Mode BT PAIRING Pour activer le mode «BT PAIRING» en mode «BT», appuyez et maintenez,enforcée la touche (Source) pendant plus de 5 secondes. Reportez-vous à la page 15 pour les détails. • Fonction Auto Power Down L'appareil s'éteint automatiquement dans les situations suivantes. - Mode D.IN / BT / USB: S'il n'y a pas de signal audio pendant 5 minutes. - Mode AUX: - Si le cable audio (AUX) est déconnecté pendant 5 minutes. - Si aucune TOUCHE n'est activée pendant 8 heures lorsque le cable (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) - Pour désactiver la fonction Mise hors tension automatique, en mode « AUX », appuyez sur la touche ▶■ et maintenez-la,enforcée pendant 5 secondes. « ON-AUTO POWER DOWN »/« OFF-AUTO POWER DOWN » s'affiche à l'écran.
6	Lecture/Pause	Appuyez sur la touche ▶■ pourmettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. • Répédition Pour utiliser la fonction de répédition en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • Auto Power Link Vou陏 poten activer et désactiver le Auto Power Link. Le Auto Power Link respectivement par les touches Droite et Gauche. - Auto Power Link: Si la Soundbar est connectée au téléviseur par un cable optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. - Par défaut, le Auto Power Link est réglé sur ON.
8	Bluetooth POWER Bluetooth POWER	Appuyez sur cette touche pour activer et désactiver la fonction Bluetooth POWER ou la fonction de restriction du volume. • Fonction Bluetooth POWER: Si la Soundbar est en mode de veille et la fonction Bluetooth POWER est activée, lorsque vous allumez un apparéil Bluetooth connecté précédément, la Soundbar s'allume automatiquement et se connecté à l' apparéil via Bluetooth. - Lorsque la fonction Bluetooth POWER est activée, l'indication «ON-BLUEOTHOPower» s'affiche sur l'écran de la barre de son. Pour désactiver la fonction Bluetooth POWER, appuyez une fois sur le bouton Bluetooth POWER. Le message «OFF-BLUEOTHOPower» s'affiche sur l'écran de la barre de son. - Lorsque le mode «D.IN» est activé et la Soundbar est connectée à un téléviseur Samsung Smart TV sorti en 2017 ou ultérieur, la Soundbar peut être contrélée avec la télécommande du téléviseur. Dans ce mode, vous ne pouvez pas désactiver Bluetooth POWER. • Fonction de restriction du volume: Voitre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume régle est supérieur à 20. - La valeur par défaut de la restriction du volume est désactivée. Le volume régle est conservé même lorsque la connexion est désactivée. - Pour modifier le réglage, appuyez 5 secondes sur le bouton Bluetooth POWER de la télécommande. Lorsque la restriction du volume est désactivée, «V FREE» s'affiche sur l'écran, et lorsqu'elle est activée, «V LOCK» apparaît.
9	WOOFER	Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou de -6 à +6. Appuyez sur la touche remet le volume du caisson de basse sur le niveau 0.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume. • Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Utilisez le menu du téléviseur pour régler l'enceinte TV d'un téléviseur Samsung sur les enceintes externes. (Pour plus d'informations, reportez-vous au manuel d'utilisateur du téléviseur.)

• Àprous avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l'aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne pouze pas utiliser cette fonction, une fois la Soundbar activée, appuyez et maintenez enforcée la touche Surround pendant 5 secondes. «OFF-TV REMOTE» apparait sur l'affichage de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enforcée la touche Surround pendant plus de 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse sur l'affichage de la Soundbar.

• Chaque fois que la touche Surround est enforcée pendant 5 secondes, le mode commute dans l'ordre suivant: «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

• Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d'un fabricant tiers, allumez la Soundbar, appuyez et maintenez enforcée la touche Surround pendant 5 secondes («OFF-TV REMOTE» apparait sur l'écran de la Soundbar), relâchez la touche Surround, puis appuyez et maintenez à nouveau enforcée la touche Surround pendant plus de 5 secondes. (Le message «ALL-TV REMOTE» s'affiche sur l'écran de la Soundbar.)

• La disponibilité de cette fonction dépend de la télécommande.

• Fabricants prenatal en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées

Touch de dissimulée		Page de référence
Touch de télécommande Fonction
Surround	Télécommande de votre téléviseur Activer/Désactiver	Page 22
(Source)	Appariement BT Page 15
II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	Page 20
	Initialiser (Veille) Page 28
VOL	ID SET (Veille)	Page 7
Gauche	Auto Power Link ON/OFF	Page 10
(Commande sonore)	EQ bande 7 Page 19
SOUND MODE	DRC ON/OFF (Veille)	Page 20
Bluetooth POWER	Restriction du volume Activer/Désactiver	Page 21

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrêtere sans fil	Avec kit d'enceintes arrêtere sans fil
Surround Surround	ON	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
SOUND MODE SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
	MUSIC	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
	CLEAR VOICE	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
	SPORTS	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux
	MOVIE	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	2.1 canaux	4.1 canaux

• Le kit d'enceintes arrêté sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez achété la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Précautions d'installation

• Installes sur un mur vertical uniquement.

• N'installez pas dans un endroit à température élevé ou humide.

• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit.

Sinon, renforcez le mur ou choisissez un autre point d'installation.

• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaissur du mur sur lequel vous souhaitez monter la Soundbar.

Diametre: M5

• Longueur: 35 mm ou plus recommends.

• Connectez les cables depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur.
  Assurez-vous que l'unité est étente et débranchée avant de l'institier. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation (2 pieces)

Vis (2 pieces) Support de fixation murale G

Support de fixation murale D

1. Placez le Guide de fixation murale contre le mur.

Le Guide de fixation murale doit etre de niveau.
- Si vous teléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

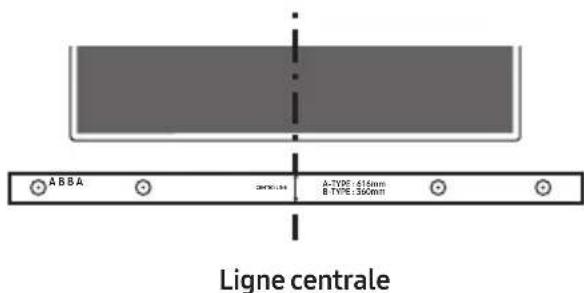

1. Alignez la Ligne centrale du modele papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhesif.

2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

1. Appuyez avec la pointe d'un stylo ou d'un crayon bien taille au centre des images B-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

2. Si les marques ne correspondent pas aux positions des poteaux muraux, voirlez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

3. Enoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

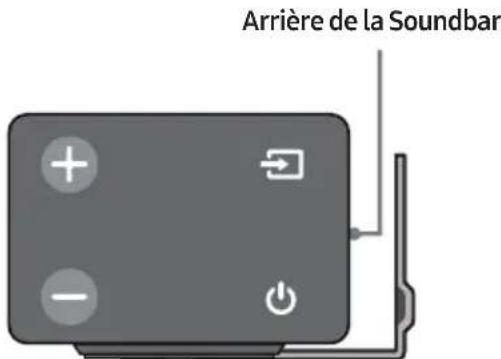

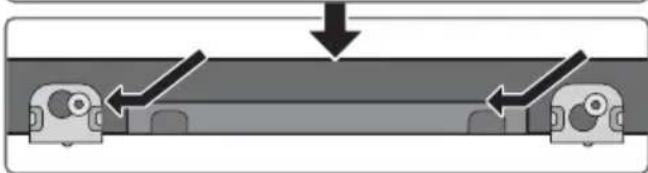

1. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrêt de la Soundbar.

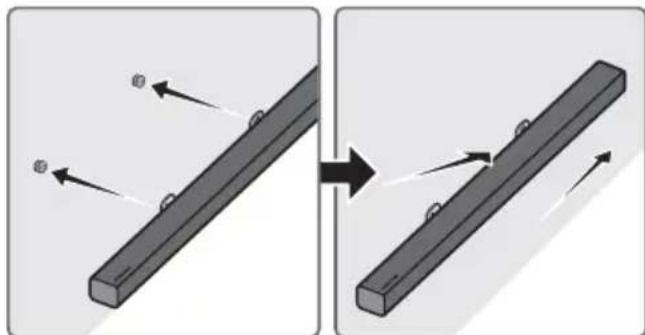

Pour une bonne fixation, veilles à aligner les excroissances de la Soundbar et les trous des supports.

Lors de l'assemblage, veillez a ce que l'accroche des Support de fixation murale se trouve sur l'arrive de la Soundbar.

Extrémité droite de la Soundbar

• Les fixations droite et gauche ont des formes différentes. Veillez a bien les positionner.

Fixation murale D Fixation murale G

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

• Inclinez légarement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale.

Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

Retrait de la Soundbar du mur

1. Pour-retirer la Soundbar de la fixation murale, poussez-la dans la direction de la flèche, inclinez-la légèrement et retirez-la du mur comme indiqué sur l'image.

• Ne la suspendez pas à l'unité installée et évitez de heures ou de faire chuter l'unité.
  Fixez solidement l'unité au mur afin qu'elle ne bascule pas. Si l'unité bascule, cela pourrait causer une blessure ou endommager le produit.
• Lorsque l'unité est installée sur un mur, veillez à ce que les enfants ne tirent pas sur les câbles de connexion, car cela pourrait provoquer une chute.
• Pour un rendement optimal de l'installation au mur, installez le système d'enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur un mur.
• Pour votre sécurité, si vous ne montez pas l'unité sur un mur, installez-la sur une surface plate et solide où elle ne risque pas de tomber.

10 MISE À JOUR DU LOGICIEL

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Si une mise à jour est proposée, vous pouvezmettre à jour le microprogramme en connectantle péripérique USB contenant la mise à jour dumicroprogramme enregistré au port USB de votreSoundbar.

Pour plus d'informations sur comment telécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (www.samsung.com Support).

Ensuite, saisissez ou selectionnez le modele de votre Soundbar, selectionnez Software & Apps, puis Downloads. Le nom de l'option peut varier.

Procedure de mise à jour

1. Raccordez un cable adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.

2. Le cable adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.

3. Suivez les étapes ci-dessous pour télécharger le logiciel du produit: Rendez-vous sur le site Web Samsung sur (samsung.com) recherche le nom du modele - selectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)

4. Sauvegardez le logiciel télécharge sur une clé USB et seLECTIONnez «Extraire ici» pour dézipper le fichier.
5. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un cable adaptateur Micro USB. Connectez le cable au port USB sur la Soundbar.
6. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.

7. Lorsque la mise à jour est terminée, la Soundbar s'eteint. Appuyez sur la touche de la télécommande pendant 5 secondes. «INIT» s'affiche à l'écran puis la Soundbar s'eteint. La mise à jour est terminée.

8. Ce produit estirquéde la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez executer à nouveau la mise à jour.

Si UPDATE ne s'affiche pas

1. Éteignez la Soundbar, déconnectez et ensuite reconnectpez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

3. La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

4. N'eteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
5. Lorsque la mise à jour est terminée, la configuration de l'utilisateur de la Soundbar est réinitialisée. Nous vous recommendons d'écrite vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périhérique de stockage.

11 DÉPANNAGE

Avant de contacter l'assistance, veuillez dire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?→Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfonnée.

De l'électricité statique est-elle présente dans l'air?→Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

→ Consultez les sections sur la connexion Bluetooth aux pages 10 et 15.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée ?→ Appuyez sur la touche VOL pour annuler cette fonction.

Le volume est-il réglé à son minimum ?→Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elle usées ?→Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?→Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produit si le caisson de basse n'est pas connecté à l'unité principale Soundbar.→Essayez de reconnectcer votre caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.→Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (-12, de -6 à +6).

12 LICENCE

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

14 REMARQUE IMPORTANTÀ PROPOS DU SERVICE

• Les figures et les illustrations duprésent Manuel d'utilisation sont fournies à titre de referencia uniquement et peuvent différer de l'apparance du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avere que l'appareil ne presente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation).
(b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).
- Le montant de ces frais administratifs vous sera notification avant que tout travail ou toute visite à votre domicile ne soit effectue).

15 SPECIFICATIONS ET GUIDE

Specifications

GÉNÉRAL	USB		5V/0,5A
	Poids	Unité principale Soundbar	1,5 kg
		Caisson de basse (PS-WM20)	4,6 kg
	Dimensions (L x H x P)	Unité principale Soundbar	907,5 x 53,5 x 70,5 mm
		Caisson de basse (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Plage de températures en fonctionnement		de +5 à +35 °C
	Plage d'humidité en fonctionnement		de 10 ~ 75 %
AMPLIFICATEUR	Puisance de sortie nominale	Unité principale Soundbar	35W x 2, 6 ohm
		Caisson de basse (PS-WM20)	130W, 3 ohm
Formats de lecture pris en charge (Le son DTS 2.0 est lu au format DTS.)			LPCM 2ch, Dolby AudioTM (prises en charge de Dolby® Digital), DTS
Puisance de sortie de l'appareil sans fil		Puisance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz
		Puisance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz

REMARQUES

Samsung Electronics Co., Ltd se reserve le droit de modifier les caractéristiques sans préavis.
- Le poids et les dimensions sont approximatifs.
- Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)

Consommation électrique totale en veille (W)		4,1W
Bluetooth	Méthode de désactivation du port	Appuyez sur la touche «Bluetooth POWER» sur la télécommande en mode «BT».

Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle.

Cet équipement peut fonctionner dans tous les pays de l'Union europeenne.

(Applicable aux pays disposant de systèmes de collecte séparés)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas etre eliminées en fin de vie avec les autres déchets menagers. L'indication eventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de reference stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protégé les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Lesbons gestes de mise au rebut de ce produit (Déchets d'equipements électriques & electroniques)

(Applicable aux pays disposant de systèmes de collecte séparés)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usages (chargeur, casque audio, cable USB, etc.) ne peuvent être jetés avec les autres déchets menagers. La mise au rebut incontrélée des déchets représentant des risques environnementaux et de santé publique, veuilles séparer vos produits et accessoires usages des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations reglementaires spécifiques à l'appareil, par ex. la réglementation REACH, WEEE, rendez-vous sur: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Piaw nIeupa tou Ytoyooupep Enavw nIeupa tou Ytoyooupe

10 Szoftverfrissités 27
