Typ produktu	Soundbar s bezdrátovým subwooferem
Značka	Samsung
Model	HWM360
Rozměry (Š x V x H) - Soundbar	907,5 x 53,5 x 70,5 mm
Rozměry (Š x V x H) - Subwoofer	179,0 x 353,0 x 299,5 mm
Hmotnost - Soundbar	1,5 kg
Hmotnost - Subwoofer	4,6 kg
Napájení	AC/DC adaptér 19 V (vstup DC 19 V)
Spotřeba elektřiny (pohotovostní režim)	4,1 W
Jmenovitý výstupní výkon - Soundbar	35 W x 2 (6 ohmů)
Jmenovitý výstupní výkon - Subwoofer	130 W (3 ohmy)
Podporované audio formáty	LPCM 2ch, Dolby Audio, DTS
Konektivita	Bluetooth, USB (5V 0,5A), optický vstup (DIGITAL AUDIO IN), AUX vstup (analogový)
Hlavní funkce	Prostorový zvuk, zvukové režimy (Standardní, Hudba, Jasný hlas, Sport, Kino), nastavení výšek/basů, synchronizace zvuku, Auto Power Link, Bluetooth Power, ovládání přes TV dálkový ovladač
Montáž na zeď	Možná s montážní sadou (šrouby M4 x L12 přiloženy)
Údržba a čištění	Před čištěním odpojte zařízení. Používejte měkký suchý hadřík. Nepoužívejte chemické prostředky.
Bezpečnost	Nevystavujte dešti ani vlhkosti. Zajistěte větrání (7-10 cm kolem). Odpojte při bouřce nebo při delším nepoužívání.
Náhradní díly a opravitelnost	Kontaktujte zákaznický servis Samsung nebo autorizované servisní středisko pro náhradní díly. Neotvírejte zařízení.

Často kladené otázky - HWM360 SAMSUNG

Jak připojit bezdrátový subwoofer k soundbaru?

Ujistěte se, že jsou obě zařízení zapnutá. Automatické připojení proběhne během několika sekund. Pokud selže, proveďte ruční připojení: podržte tlačítko ID SET na zadní straně subwooferu po dobu 5 sekund (modrá kontrolka bliká), poté vypněte soundbar. Podržte tlačítko VOL na dálkovém ovladači po dobu 5 sekund (zobrazí se zpráva ID SET). Zapněte soundbar: modrá kontrolka na subwooferu zůstane svítit v případě úspěchu.

Jak připojit soundbar k televizoru přes Bluetooth?

Stiskněte tlačítko Source pro výběr režimu BT. Pokud se na displeji zobrazí BT READY, podržte tlačítko Source déle než 5 sekund pro přepnutí do režimu BT PAIRING. Na televizoru vyhledejte zařízení Bluetooth a vyberte "[AV] Samsung Soundbar Mxxx M-Series". Spojení je navázáno, když se zobrazí název televizoru následovaný BT.

Jak používat funkci Auto Power Link?

Ujistěte se, že je soundbar připojen k televizoru optickým kabelem a v režimu D.IN. Stiskněte a podržte levé tlačítko na dálkovém ovladači po dobu přibližně 5 sekund pro zapnutí nebo vypnutí funkce Auto Power Link. Ve výchozím nastavení je zapnutá: soundbar se automaticky zapne společně s televizorem.

Jak nastavit hlasitost subwooferu?

Použijte tlačítko WOOFER na dálkovém ovladači. Stiskněte Nahoru nebo Dolů pro nastavení hlasitosti od -12 do +6 (po krocích 1 mimo -12). Nastavení se zobrazí na displeji soundbaru.

Jak aktualizovat software soundbaru?

Stáhněte nejnovější firmware z webu Samsung (www.samsung.com/support). Uložte soubor na USB flash disk naformátovaný na FAT. Vypněte soundbar, připojte USB disk přes Micro USB adaptér a poté soundbar zapněte. Zobrazí se zpráva UPDATE. Během aktualizace neodpojujte. Po dokončení se soundbar vypne. Pro dokončení podržte tlačítko Play/Pause (▶■) po dobu 5 sekund, dokud se nezobrazí INIT, poté se zařízení vypne.

Co dělat, pokud dálkový ovladač nefunguje?

Nejprve zkontrolujte baterie: v případě potřeby je vyměňte. Ujistěte se, že mezi dálkovým ovladačem a soundbarem není žádná překážka blokující signál. Pokud problém přetrvává, přibližte se k zařízení (maximální dosah 10 m). V případě statické elektřiny soundbar odpojte a znovu připojte.

Jak používat funkci Bluetooth Power?

Stiskněte tlačítko Bluetooth POWER na dálkovém ovladači. Na displeji se zobrazí ON-BLUETOOTH POWER. Když je tato funkce aktivní, pokud se dříve připojené zařízení Bluetooth pokusí připojit, když je soundbar vypnutý, soundbar se automaticky zapne a připojí se.

Jaké audio formáty jsou podporovány přes USB?

Soundbar přehrává soubory MP3, WMA, AAC, WAV, OGG a FLAC. Pro přesné datové toky a vzorkovací frekvence nahlédněte do tabulky kompatibility v manuálu. USB zařízení musí být naformátováno na FAT32.

Jak obnovit tovární nastavení soundbaru?

V pohotovostním režimu (vypnutý soundbar) podržte tlačítko Play/Pause (▶■) na dálkovém ovladači po dobu 5 sekund. Na displeji se zobrazí INIT a poté se soundbar vypne. Tím se resetují všechna uživatelská nastavení a připojení k subwooferu.

Proč je zvuk v režimu Bluetooth zkreslený?

Zkontrolujte, zda vzdálenost mezi soundbarem a zařízením Bluetooth nepřesahuje 10 m a zda signál neruší žádná tlustá překážka (betonová zeď, kov). Oddalte zařízení způsobující rušení (mikrovlnná trouba, Wi-Fi routery). Pokud problém přetrvává, spárujte zařízení znovu přepnutím do režimu BT PAIRING.

NÁVOD K OBSLUZE HWM360 SAMSUNG

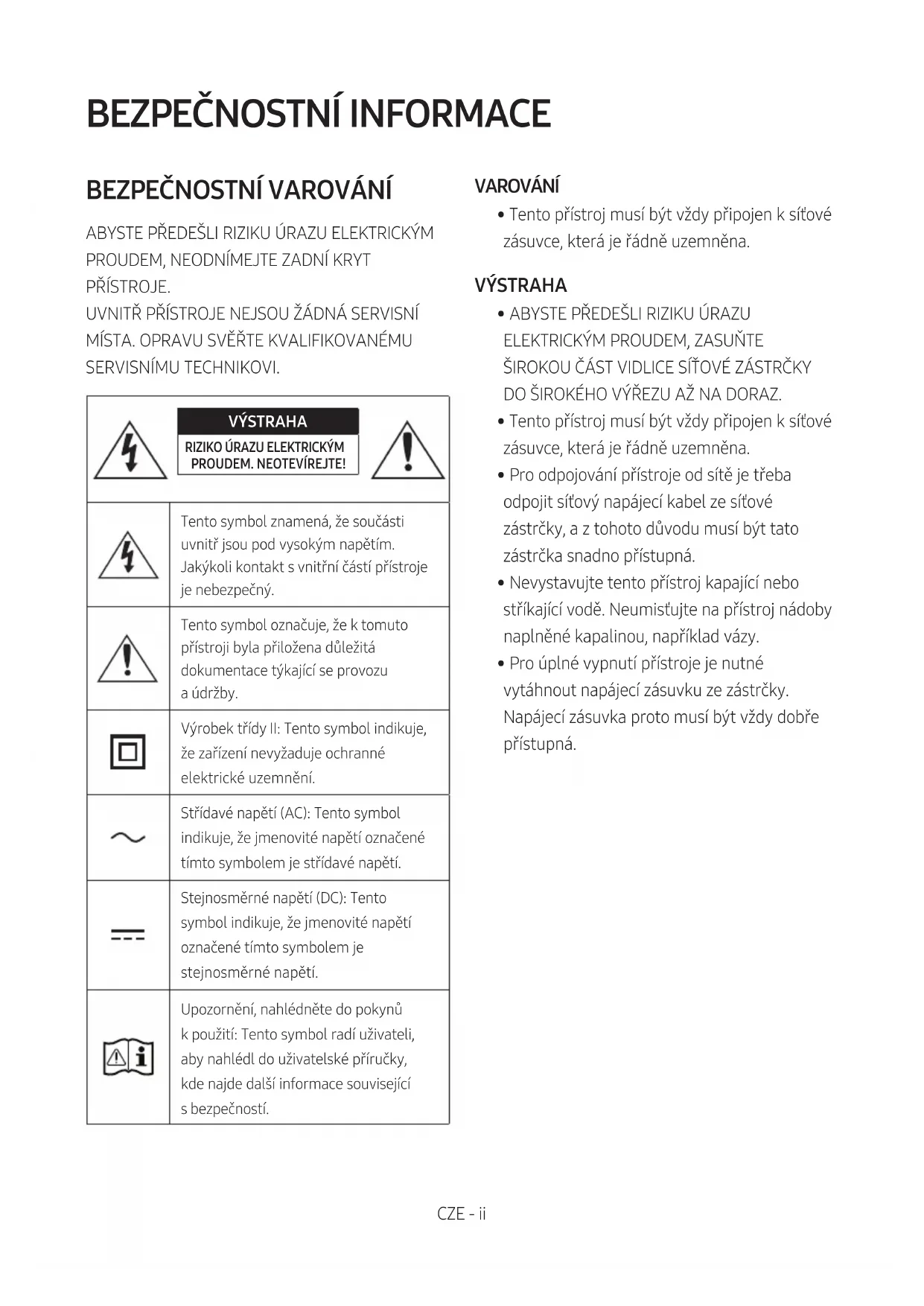

VÍSTRAHA RIZIKO ÚRAZU ELEKTRICKYM PROUDEM. NEOTEVÍREJTE!

Tento symbol znamné, ze současti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní ľastí prístroje je nebezpečné.

Tento symbol označuje, ze k tomando prístroji byla príložena duležitá dokumentace týkajíci se provozu a údržby.

Výrobek třídy II: Tento symbol indikuje, ze zařizení nevyžadujé ochranné elektrické uzemnéni.

Střidavé napěti (AC): Tento symbol indikuje, ze jmenovité napěti označené tímtó symbolem je střidavé napěti.

Stejnosměrné napěti (DC): Tento symbol indikuje, ze jmenovité napěti označené tímtó symbolem je stejnosměrné napěti.

Upozorněné, nahlédněte do pokynů k použítí: Tento symbol radí uživoteli, aby nahlédl do uživotelské príručky, kde rajde další informace souvisejúci s bezpečností.

VAROVÁNÍ

• Tento pristroj musi byt vždy pripojen k sítové zásvuce, ktera je rădné uzemněna.

VYSTRAHA

• ABYSTE PREDEŠLI RIZIKU URAZU ELEKTRICKYM PROUDEM, ZASUNTE SIROKOU CÁST VIDLICE SITOVE ZÁSTRCKY DO SIROKEHO VYREZU AZ NA DORAZ.
• Tento pristroj musi byt vždy pripojen k sítové zásvuce, ktera je rádně uzemnéna.
• Pro odpojováni pristroje od sítě je třeba odpojit sítový napajeci kabel ze sítové zăstrčky, a z tohoto dūvodu musí byt tato zăstrčka snadno pristupné.
• Nevystavujte tento pristroj kapajci nebo strikajci vode. Neumistujte na pristroj nadoby naplnene kapalinou, naprklad vyz.
• Pro upné vypnutí pristroje je nutné yvtáhnout napajeci zasuvku ze zastrčky. Napajeci zasuvka proto musí byt vždy dobre pristupné.

BEZPECNOSTNI OPATRENI

1. Ujistete se, ze zasuvky stridaveho proudu ve vašem domě opovidaji udajum na identifikacním stitku umistěnéma zaadni straně prístroje.

Přistroj instalujte ve vodorovné poloze navhodné podklad (napr. nábytek) s dostatečnám prostorem okolo pro větrání 7-10 cm. NeblokJte ventilacné otvory.

Neumistujte pristroj na zesilovace ani jiná zařizení, která se mohou zahrivat. Pristroj je navrzen pro nepretržité použivani.

Pro upné vypnuti pristroje odpojte napajeci zastrčku od zasuvky. Pokud se chystápe pristroj delsi dobu nepouživat, odpojte jej od zasuvky.

1. Během bourky odpojte zástrčku napajecího kabelu ze zásuvky elektrorozvodné sítě.
   Napětové špícky způsobné blesky by mohly prístroj poskodit.
2. Pristroj nevystavujte prímemu slunečnímusvětlu nebo jiným zdrojúm tepla. Hroziprěhráti a následné porucha pristroje.

3. Pristroj chaante préd vlhkosti (napr. vázy) a horkem (napr. krb) a neumistujte jej do blízkosti zdrojū silných magnetických nebo elektrických polí. V pripadě poruchy pristroje odpojte napajeci kabel od elektrorozvodné sítě. Pristroj není určen k prümyslovému vyuziti. Používejte jej pouze pro osobní učely. Pokud byl pristroj uložen v chladné prostředí, múže dojít ke kondenzaci. Pri prěpravě pristroje v zimním období počkejte préd jeho opětovnám použitím priblízně 2 hodiny, než získáPokojovou teplotu.

4. Baterie použivaná v toto pristroji obsahuje chemikálie, které mohou poskoditŽivotní prostředí. Nevyhazujte použité baterie do bežného domovniho odpadu. Nevyhazujte baterie do ohne. Nezkratujte, nerozebírejte nebo nepřěrivejte baterie. V pripadě nesprávné výměny baterie hroží riziko vybuchu. Baterii vyměñujte pouze za baterii stejného typu.

O PRÍRUCCE

Uživotelská príručka má dvě Časti: tato UžIVATELSKÁ PRÍRUČKA v tištené podobě a podrobná KOMPLETNÍ PRÍRUČKA, kterou si můžete stáhnout.

UZIVATELSKA PRIRUCKA

Tato priručka obsahuje bezpečnostnéPokyny, informace o instalaci vyrobku, součástech, pripojenich a specifikaci vyrobku.

KOMPLETNÍ PřÍRUCKA

Po naskenováním QR kódu muzete ziskat
pristup do střediska zákaznické podpory.
Chcete-li si tutopríručku zobrazit na svém
počitači nebo mobilním Telefonu, stáhněte si ji
z webu ve formátu dokumentu.
(http://www.samsung.com/support)

Změny konstrukce a specifikace bez prědchoziho upozorněni jsou vyhazeny.

OBSAH

01 Kontrola současti 2

Vlození baterií do dálkového ovladače (2 tužkové baterie AA) 2

02 Popis vyrobku 3

Pridni panel / pravy panel zařizení Soundbar 3

Dolní panel zařizení Soundbar 4

03 Připojení zařizení Soundbar 5

Pripojennapajeni 5
Pripojen'za'zeniSoundbark subwooferu 6
- Automaticke propojení subwooferu se zařizením Soundbar 6
- Ručné prípojení subwooferu pri selhání automatického prípojení

04 Připojení k televizoru 9

Metoda 1: Pripojení pomoci kabelu
- Pripojení pomoci optického kabelu 9

Metoda 2:Bezdratové pripojeni 10

• Pripojeni televizoru prs Bluetooth 10

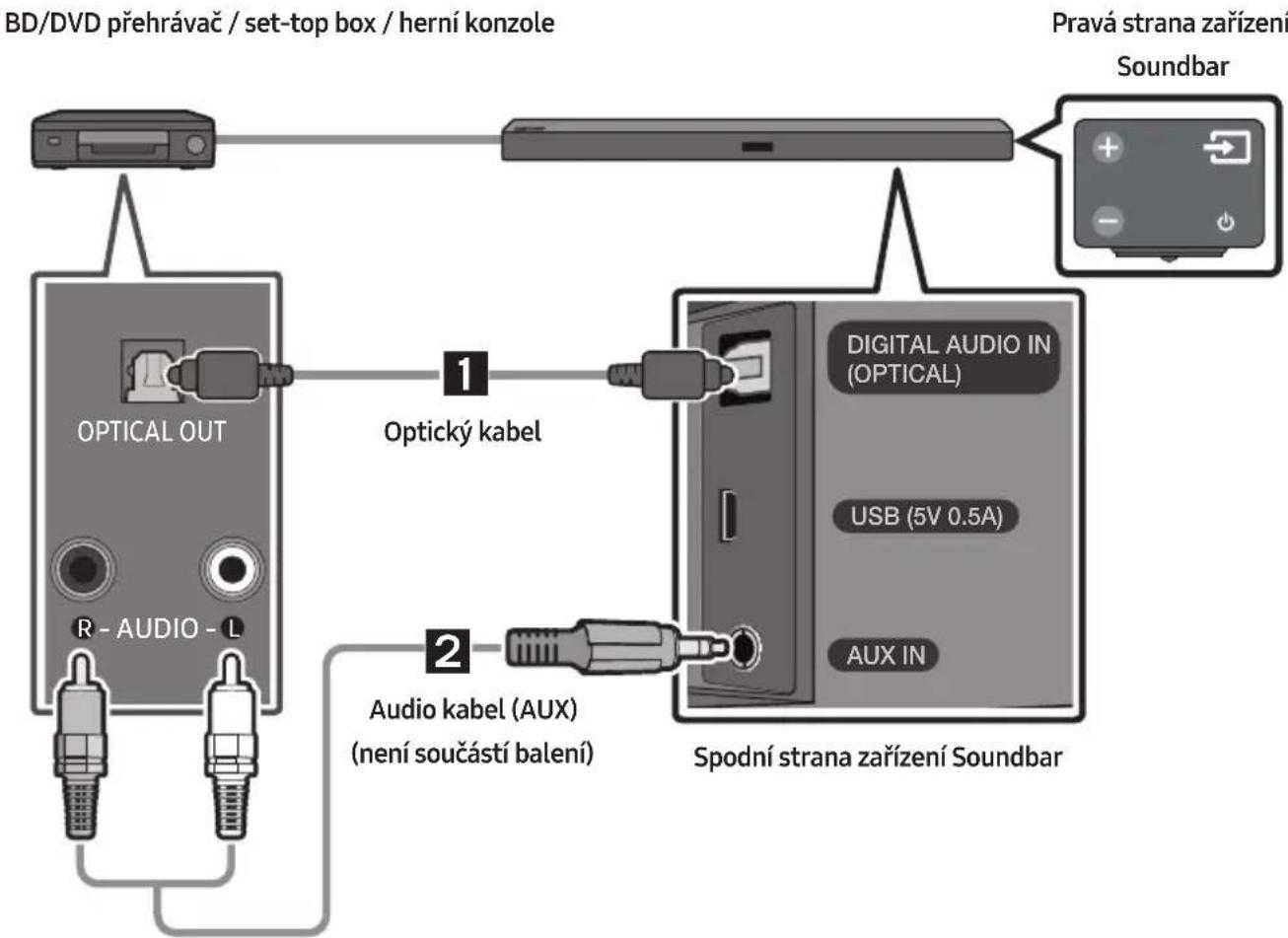

05 Připojení externího zařizení 12

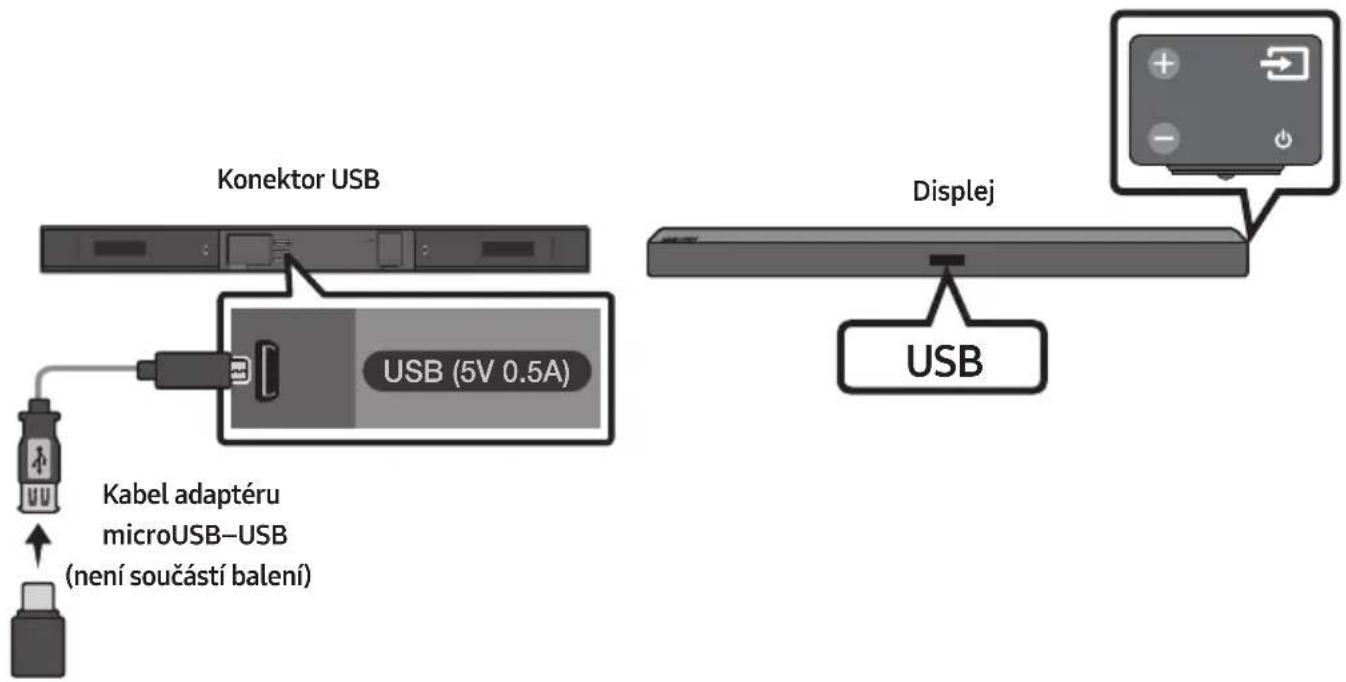

06 Připojení zařízení USB 13

07 Pripojení mobilné zařizení 15

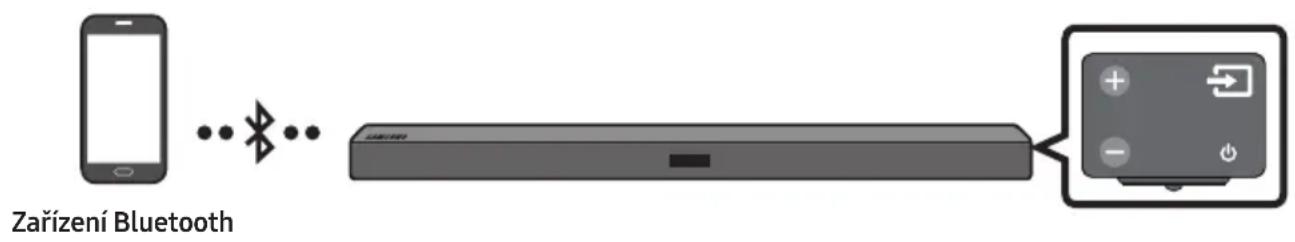

Připojení prěs Bluetooth 15

Použitá applikace Samsung Audio Remote 18

-InstalaceaplikaceSamsungAudioRemote 18
- Spusteni aplikace Samsung Audio Remote 18

08 Používáni dálkového ovladače 19

Jak používat dálkový ovladač 19
Nastaveni hlasitosti zaízeni Soundbar pomoci dalkového ovladače 22
Používání skrytích tlačítek 23
Specifikace vystupu pro ruzne rezimiy zvukovych efektu 23

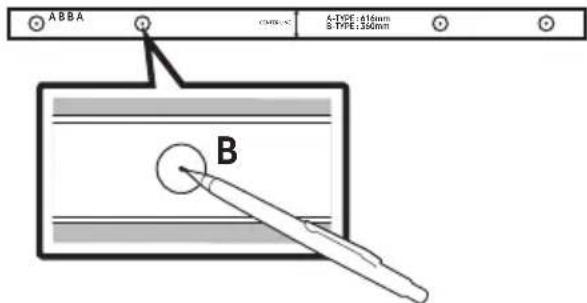

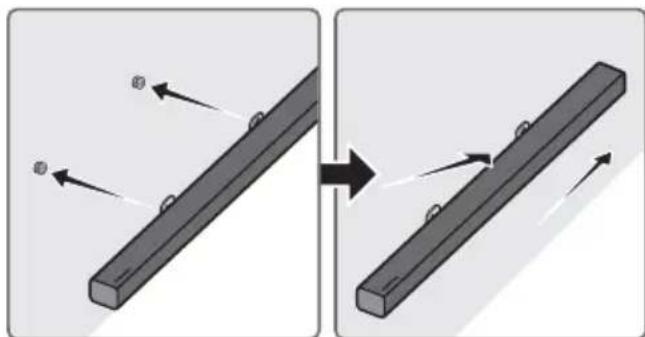

09Instalace sady pro upevnéni na stenu 24

Bezpečnostní opatřeni pri montáži 24
Současti pro upevněni na stěnu 24

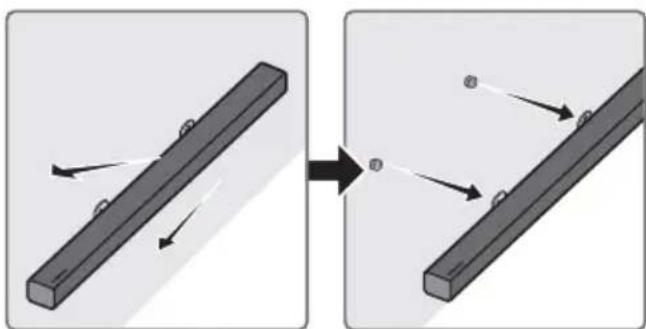

Sejmuti zafrizeni Soundbar ze steny 27

10 Aktualizace softwaru 27

Postupaktualizace 28
Pokud se nezobrazf UPDATE 28

11 Rešeni problemǔ 29

Licence 30

Poznámka k licenci otevřeného softwaru 30

Duležité upozorněník servisu 30

Technické udaje a dalşi informace 31

Technické udaje 31

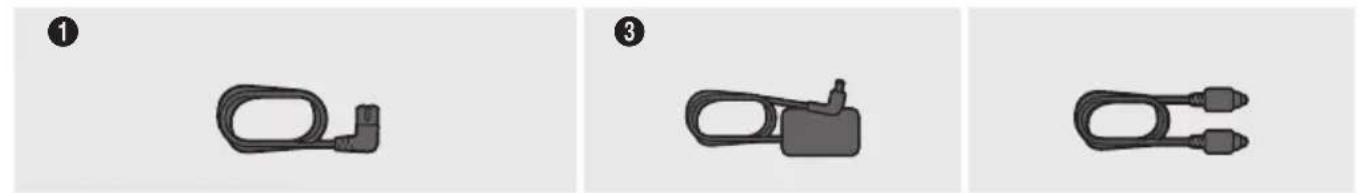

01 KONTROLA SOUÇASTI

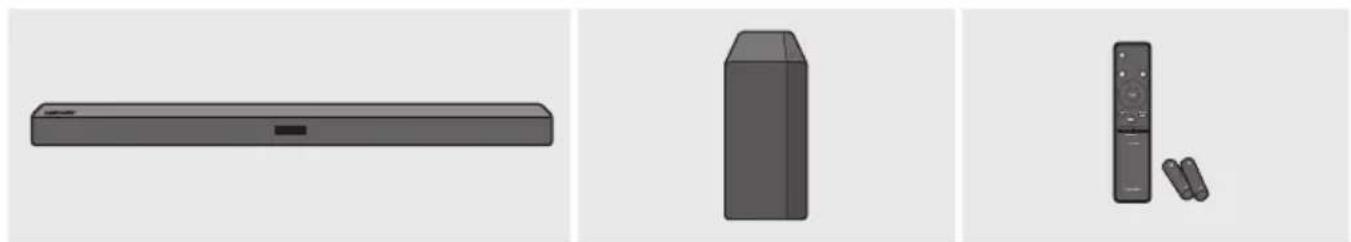

Hlavni Jednotka Soundbar Subwoofer Dalkovy ovladač / baterie

Zástrčka AC (podle země a modelu)

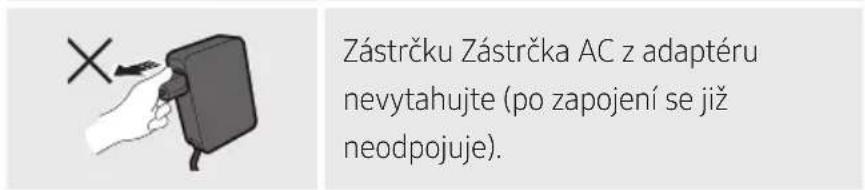

Zapojte zastrčku Zastrčka AC do adaptéru, dokud neuslysîte zacvaknutí. Teprve potom je zastrčka pevně zapojena.

• Pořadi pro prípojení Jednotlivych současti napájení je označeno cisly (1, 2, 3). Dalsí informace o prípojení napájení majdete na strane 5.
• Současti pro upevně zařizení Soundbar na stěnu najdete na straně 24.

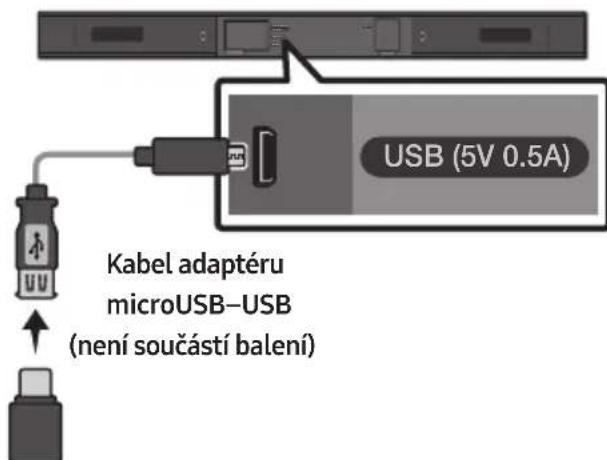

• Kabel adaptéru microUSB-USB se prodává samostatné. Chcete-li si jej zakoupit, obrte se na servisni středisko společnosti Samsung nebo na oddělení peće o zákazníky společnosti Samsung.
  Vzhled zastrocky AC lisit se muze lisit v zavislosti na regionu, nebo muze byt dodavana s adapterem AC/DC.
  Vzhled pri'slu'senstv i nemusi presne opovidat vyse uvedenym ilustracim.

Vlození baterií do dálkového ovladače (2 tužkové baterie AA)

Sundejte kryt bateri ve smeru sipky. Do ovladace vlozte 2 baterie AA (1,5 V) s ohledem na spravnou polaritu. Zasuhte kryt bateri zpět na mistro.

02 POPIS VYROBKU

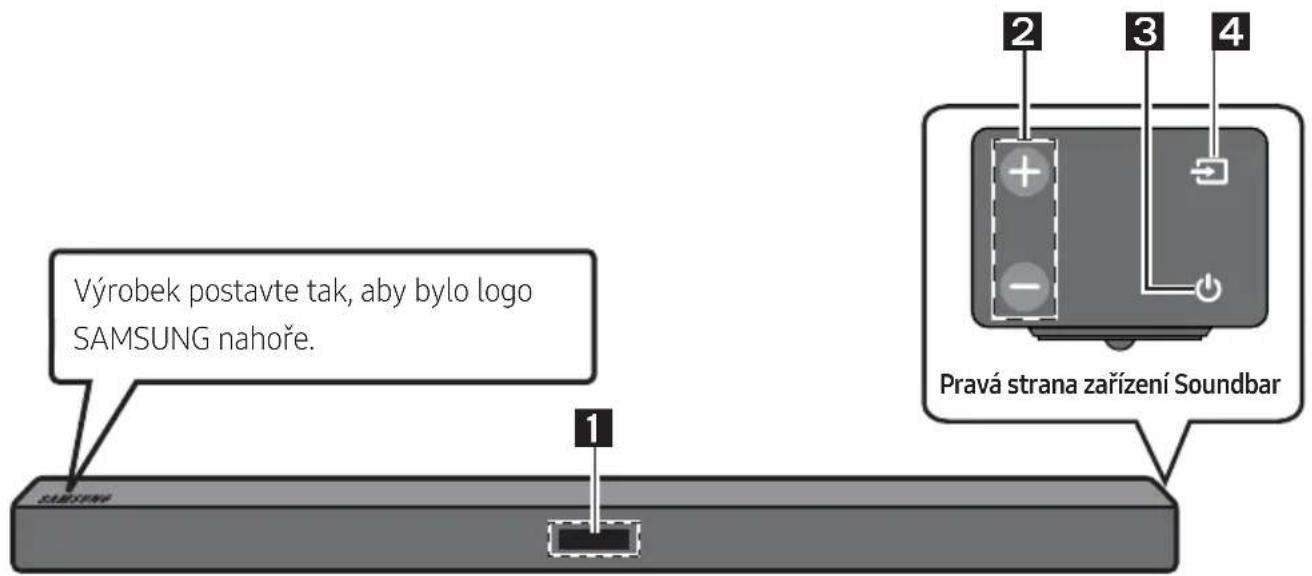

Předné panel / pravy panel zařizení Soundbar

1	Displej Zobrazije stav a aktuálné režim zařizení.
2	Tlačítko +/- (Hlasitost) Umožnije nastavit hlasitost. • Pri nestavovány se úroveř hlasitosti zobrazije na prědním displeji zařizení Soundbar.
3	Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.
4	Tlačítko (Zdroj) Slouží k výběru režimu vystupného zdroje.
	Režim vstupu Displej
	Optický (digitálné) vstup D.IN
	Vstup AUX AUX
	Režim BLUETOOTH BT
	Režim USB USB
	• Chcete-li zapnout režim „BTPAIRING“,změnte zdroj na režim „BT“ a stisknéte a déle než 5 sekund podržte tlačítko (Zdroj).

• Po pripojeni napajeciho kabelu zaene tlacitko napajeni pracovat za 4 až 6 sekund.
• Po zapnutí začne prístroj reprodukovat zvuk až po 4 až 5 sekundách.
• Chcete-li slyset zvuk pouze ze systému Soundbar, vypněte reproductory televizoru v nabídce nastavení zvuku televizoru. Viz námod k televizoru dodávaný s televizorem.

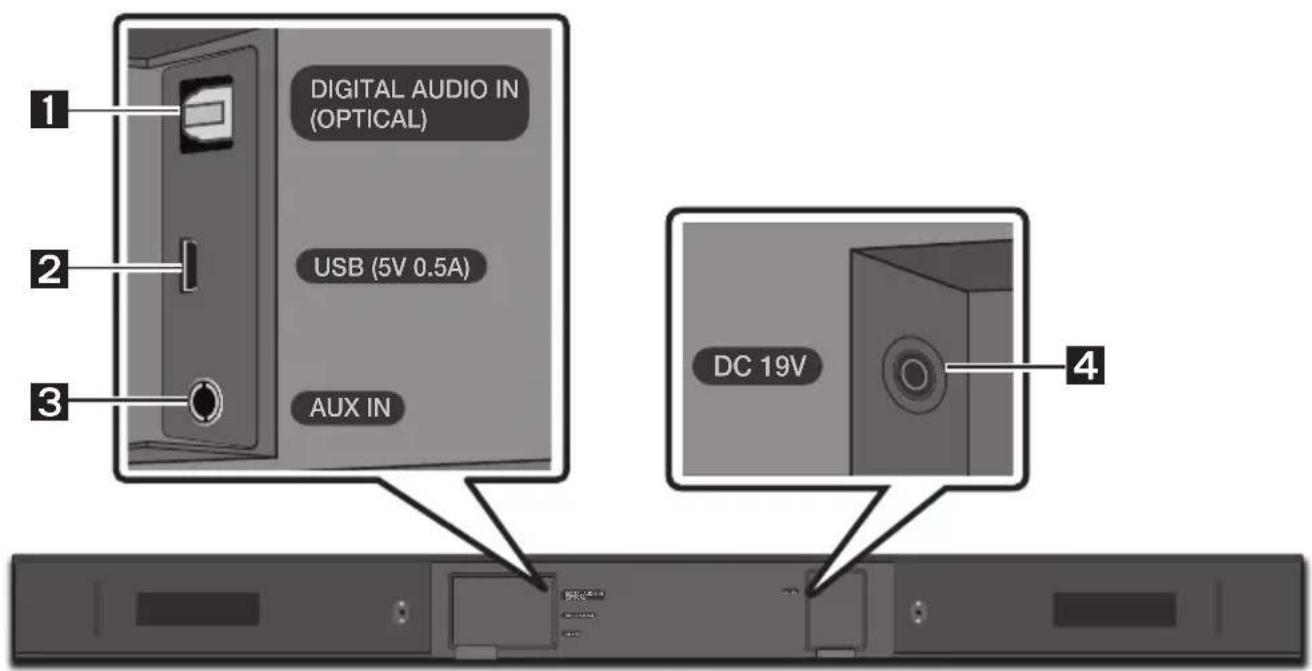

Dolní panel zařízení Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Slouží k prípojení k digitálnému (optickému) vystupu externího zařizení.
2	USB (5V 0.5A) Slouží k prípojení zařizení USB, ze kterého můžete prěhrávat hudební soubory prostřednictvím zařizení Soundbar.
3	AUX IN Slouží k prípojení k analogovému vystupu externího zařizení.
4	DC 19V (Vstup napájení) Slouží k prípojení napájecího AC/DC adaptérú.

• Pri odpojovani napajeciho kabelu adaptereu AC/DC ze zasuvky tahejte za zastrcku. Netahejte za kabel.
• Jednotku ani jiné soucásti nezapojute do záuvky AC,Pokud nejsou propojeny vsechny soucásti.

03 PřIPOJENÍ ZARÍZENÍ SOUNDBAR

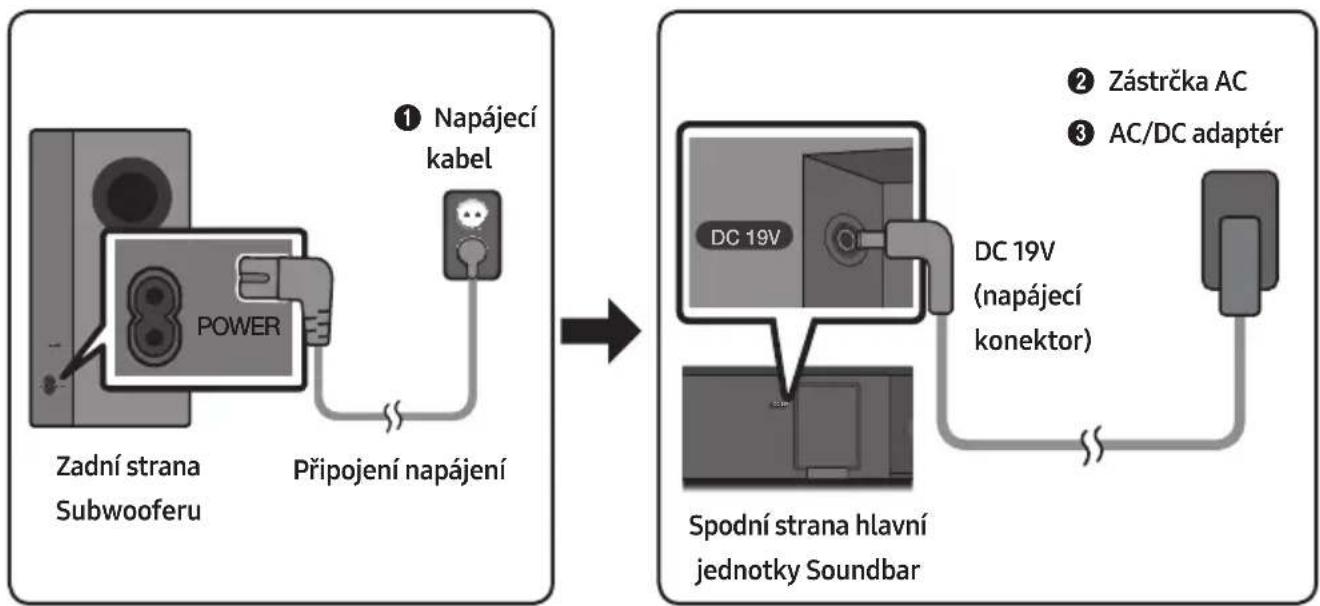

Připojeni napajeni

Pomocioucasti napajeni (1,2,3) zapoje Jednotky do elektrickych zasuvek v nasledujicim poarfi:

1.) Subwoofer 2 .Hlavni Jednotka Soundbar.Viz nasledujici obrzky.

• Dalsí informace týkající se požadovaného napájení spotřeby energia naleznete na štítku vyrobku. (Štětek: Spodní strana hlavní Jednotky Soundbar)

Připojení zařizení Soundbar k subwooferu

Po priopojen subwooferu muzete poslouchat zvuk s vrayznymi basy.

Automaticke propojeni subwooferu se zařizením Soundbar

Jakmile po pripojeni napajecich kabelu do zafrzeni Soundbar a subwooferu zapnete napajeni, subwoofer se automaticicky pripojik zafrzeni Soundbar.

• Po dokončeni automatického párování se Rozsvítí modré kontrolky v horní Časti subwooferu.

LED kontrolky v horní Časti basového reproduktoru

LED Stav	Popis Žešení
Modrá	Svítí	Áspěšné prípojeno (normální provoz)
	Bliká Obrovení prípojení	Zkontrolujte, zda je k hlavní Jednotce Soundbar správně zapojen napájecí kabel, nebo chvíli počkejte. (Pokud kontrlka stále blíká, zkuste prípojit subwoofer ručné. Pokyny naleznete na straně 7.)
Červená Svití	Pohotovostné režim (s vypnutou hlavní Jednotkou Soundbar)	Zkontrolujte, zda je k hlavní Jednotce Soundbar správně zapojen napájecí kabel.
	Připojení se nezdářilo	Připoje tse znovu. Pokyny k ručnímu prípojení najdete na straně 7.
Červená a modrá	Bliká Závada	Kontaktujte servisné středisko společnosti Samsung (kontaktné udaje najdete v títo příručce).

Rucni pripojeni subwooferu pri selhanoi automatickeho pripojeni

Kontrola préd provedením ručniho prípojení

Zkontrolujte, zda jsou spravne pripojennapajeci kabely zairenenSoundbar a subwooferu.
Zkontrolujte, zd je zařizení Soundbar zapnuto.

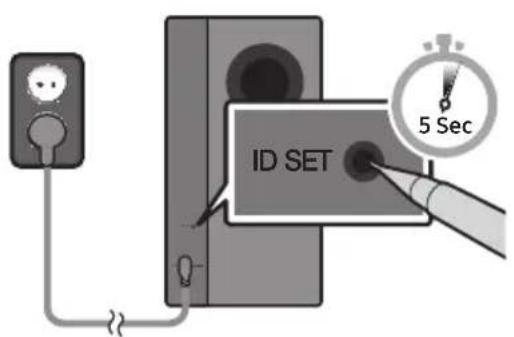

1. Stisknéte a alespón na 5 sekund podržte tlacítko ID SET na zadní straně subwooferu. Červá kontrolka v horní Části subwooferu zhasne a začne blikat modrá kontrolka.

Zadni strana Subwooferu Horni strana Subwooferu

1. Vypněte zařízení Soundbar.
2. Když je zařizení Soundbar vypnuté (OFF), stisknéte na dálkovém ovladaci tlacítko VOL a alespón 5 sekund ho podržte.
3. Na displeji zařizení Soundbar se na 1,3 s zobráží zpréva ID SET a opětzmízi.

1. Pokud bliká modrá kontrlka na zadní straně subwooferu, zapnéte zařizení Soundbar stisknutím tlačítka (Vypínač) na pravě straně hlavní Jednotky nebo na dálkovém ovladaci.

2. Po uspěsném propojeni prestane modrá kontrolka v horní Časti subwooferu blikat a budenepretržité svítit.

3. Pokud se proces pripojeni nezdaril, bude modra kontrlka nepretrzite blikat. Pjejdete na krok 1 a zkuste pripojeni znovu.

POZNÁMKY

• Napajeci kabel produktu ani televizor nezapojute do zasuvky, dokud nejsou propojeny vsechny soucasti.

• Pred presunem Či instalaci produktu se ujistěte,Že je vypnuto napajeni aŽe je odpojen napajeci kabel.

• Je-li hlavní Jednotka vypnuta, bezdrátový subwoofer se prěpne do pohotovostného režimu, dioda LED dioda STANDBY režimu v horní Časti několikrát modře zabliká a pak se Rozsvítí Červěne.

• Pokud v blízkosti zařizení Soundbar používáte zařizení se stejnou frekvenci (5,8 GHz) jako zařizení Soundbar, můze vlivem interferencí docházet k rušení zvuku.
• Maximálni prenosová vzdálenost bezdrátoveho signálu hlavní Jednotky je príblízně 10 metrů, ale může se lišit v závislosti na prostředí. V pripadě, ze mezi hlavní Jednotkou a subwooferem stojí zelezobetonová nebo kovová stěna, nemusi systém fungovat vúbec, protoze bezdrátový signál neprochází kovem.

BEZPECNOSTNI OPATRENI

• Antény prijímající bezdrátový signál jsou jabudóvány do bezdrátového subwooferu. Zabrańte styku jednotek s vodou a vlhkosti.
  V zajmu zajisteni optimalinich podminek pro poslech se postarejte, aby se v okolí bezdratového subwooferu a modulu bezdratového prijimače (prodáva se samostatné) nenacházely zhádné prěkážky.

Po pripojen sady bezdrátovych zadních reproduktorů Samsung (SWA-8500S) (prodáva se samostatné) k zařizení Soundbar dosáhnete skutečného prostorového zvuku. Dalá informace naleznete v príručce k sadě bezdrátovych zadních reproduktorů Samsung.

04 PřIPOJENÍK TELEVIZORU

Zvuk televizoru muzete ze zařizení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového pripojení.

• Pokud je zařizení Soundbar pripojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru.

• Pri použití kabelu optického kabelu mohou touto funkci podporovat televizory Samsung Smart TV z roku 2017, které podporují funkci Bluetooth.

• Tato funkce vám rovné umožnjupe pomoci nabidky televizoru upravit zvukové pole a ruzná nastavení včetné hlasitosti a ztlumení zvuku.

Metoda 1: Pripojeni pomoci kabelu

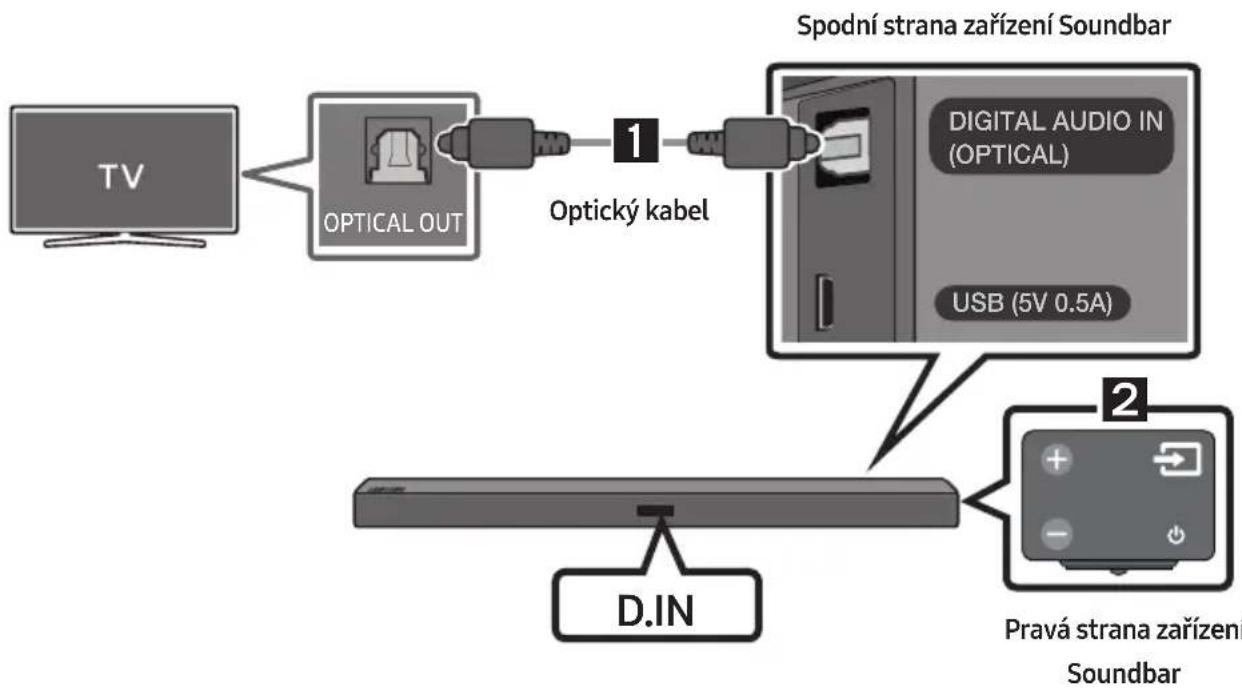

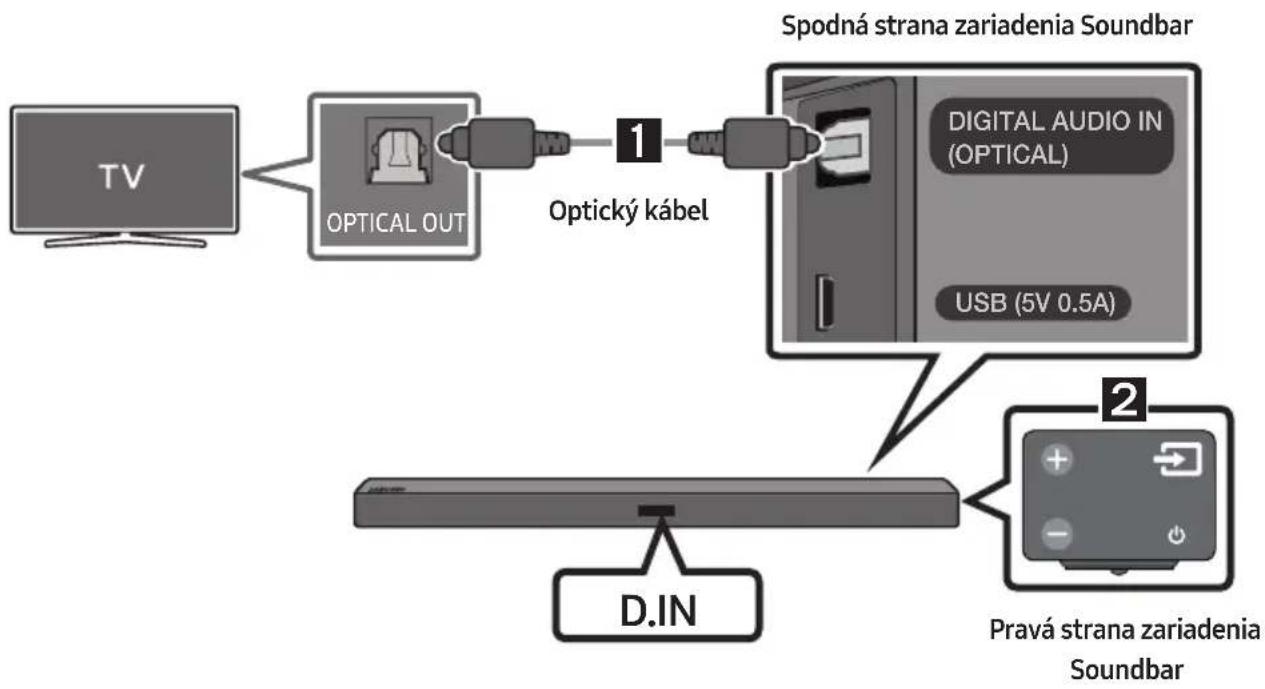

Připojeni pomoci optického kabelu

1. Pomoci digitálního optického kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařizení Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na pravém panelu nebo na dalkovém ovladači stisknéte tlacítko (Zdroj) a vyberte režim „D.IN"

3. Pokud je zařizení Soundbar prípojeno k televizoru Samsung Smart TV, ktery byl uveden na trh po roce 2017, automaticicky se zapne funkce Bluetooth POWER, ktera umoznije ovladat zařizení Soundbar daskovým ovladačem televizoru (podrobnosti o funkci Bluetooth POWER najdete na straně 21).

Auto Power Link

Funkce Auto Power Link umožnjuje zapnout televizor soucasne se zafrizenim Soundbar.

1. Pomocí digitánho optického kabelu propojte zařizení Soundbar s televizorem.
2. Na pravém panelu nebo na dálkovém ovladači stisknéte tlacítko (Zdroj) a vyberte režim „D.IN".

3. Stisknutím tlacítka Vlevo na dalkovém ovladači na 5 sekund muzete zapnout nebo vypnout funkci Auto Power Link.

4. Funkce Auto Power Link je ve vychozím nastavení zapnutá (ON) (chcete-li tuto funkci vypnout, vypněte na zařizení Soundbar funkci Auto Power).

5. V závislosti na prípojeném zařizení nemusi funkce Auto Power Link fungovat.
6. Tato funkce je k disposici pouze v režimu „D.IN".

Metoda 2: Bezdrátové pripojení

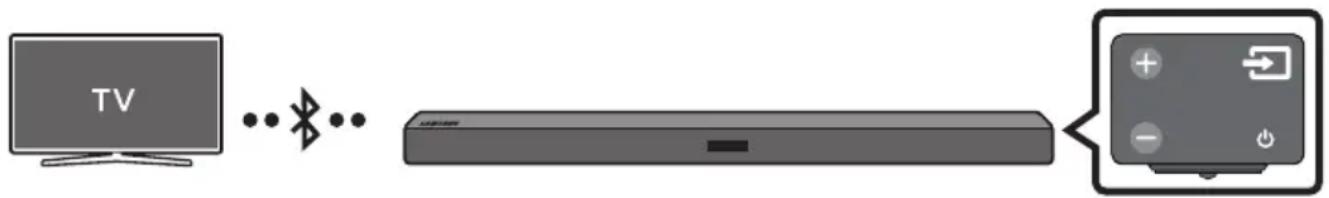

Připojení televizoru prěs Bluetooth

Pokud k zařazení Soundbar pripojite près Bluetooth televizor, mžete poslouchat stereofonní zvuk bez zbytečné prěkážejićích kabelů.

• Současné lze prípojit pouze jeder televizor.

První pripojení

1. Na pravém panelu nebo na dalkovém ovladači stisknéte tlacítko (Zdroj) a vyberte režim „BT".

2. Změnte „BT“ na „BT PAIRING".

3. Pokud se na displeji zobraź „BT READY“, stisknéte na pravém panelu zařizení Soundbar nebo na dálkovém ovladači tlacítko (Zdroj) a déle než 5 sekund je podržte. Zobraź se „BT PAIRING".

4. Na televizoru zvolte rezim Bluetooth (dalś informace najdete v príručce k televizoru).

5. Na obrazovce televizoru vyberte zeseznamu moznost ,[AV] Samsung Soundbar Mxxx M-Series". Vseznamu zařizení Bluetooth na obrazovce televizoru je dostupné zařizení Soundbar oznaceno zpravou „Need Pairing" nebo „Paired". Chcete-li zařizení Soundbar pripojit, vyberte tutzopravu a vytvorce pripojení.

6. Po pripojení televizoru se na prědním displeji zařízení Soundbar zobraź [Název televizoru] → „BT".

7. Nyní uslyšite ze zařizení Soundbar zvuk televizoru.

Pokud se pripojeni zařizení nezdaři

• Pokud se vseznamu objeví dřive prípojené zařízení Soundbar (napr. „[AV] Samsung Soundbar Mxxx M-Series”), odstraťte je.
• V režimu „BT" stisknéte na pravém panelu zařizení Soundbar nebo na dálkovém ovladáci tlacítko (Zdroj) a podržte je déle než 5 sekund. Tim dojde k prepnúti do režimu „BT PAIRING". Na obrazovce televizoru vyberte ze seznamu vyhledanych položek možnost „[AV] Samsung Soundbar Mxxx M-Series".

• BT READY : V toto režimu muzete vyhledávat díve pripojéné televizory nebo se muzete pripojit k zařizení Soundbar z díve pripojeného mobilího zařizení.
• BT PAIRING: V tomto režimu se mžete pripojit k novému zařizení (V režimu „BT“ stisknéte na pravé straně zařizení Soundbar nebo na dálkovém ovladaci tlacítko (Zdroj) a podržte je déle než 5 sekund.)

POZNÁMKY

• Budete-li pri pripojovani zafrzeni Bluetooth vyzvani k zadani PIN kódu, zadejte <0000>.
• Pokud bude v režimu pripojení prěs Bluetooth vzdálenost mezi zařizením Soundbar a zařizením Bluetooth větů než 10 metru, dojde ke ztrátě pripojení.
• Zařízení Soundbar se po 5 minutách ve stavu Ready automatický vypne.

• Vyhledávání nebo pripojení prěs Bluetooth nemusi u zařizení Soundbar fungovat v těchto prípadech:

• V okoli zařizení Soundbar je silné elektrické pole.

• Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.

• Zařizení Bluetooth je vypnuto, není na svém mistě nebo má poruchu.

• Elektronická zařizení mohou púsobit vysokofrekvenčné ruseni. Zařizení, která generují elektromagnetické vlěnéí (napr. současti mikrovlnnych a bezdrátovych sítí), musí byt mimo dosah hlavní Jednotky Soundbar.

Odpojení zařizení Soundbar od televizoru

Na pravém panelu nebo na dalkovém ovladači stisknéte tlacítko (Zdroj) a vyberte jiný režim než „BT".

Vzhledem k tomu, ze televizor musi prijmout od zařizení Soundbar odezvu, bude odpojení chvili trvat (požadovaný cas se můze lišit v závislosti na modelu televizoru).
- Chcete-li zrušit automatické prípojení prěs Bluetooth mezi Soundbarem a televizorem, stisknéte na dálkovém ovladaci na 5 sekund tlacitko II (Přehrát/Pozastavit) ve stavu „BT READY". (Přepnutí mezi Zapnuto → Vypnuto)

05 PřIPOJENÍ EXTERNIHO ZARIZENÍ

Pripojte se k externimu zařizení prostřednictvím kabelové nebo bezdrátové sítě a prehrávejte zvuk ze zařizení Soundbar.

Připojení pomoci optického Či analogového audio kabelu (AUX)

1 Optický kabel

Pomoci digitaliho optickeho kabelu propojte konektor DIGITAL AUDIO IN (OPTICAL) na hlavnjednotce s konektorem OPTICAL OUT na zdrojovem zafrzeni.
2 Pomoci tlačitka (Zdroj) na pravém panelu nebo na daskovém ovladaci zvolte režim „D.IN".

2 Audio kabel (AUX)

Pomoci audio kabelu propojte konektory AUX IN (Audio) na hlavní Jednotce a AUDIO OUT na zdroiovém zařizení.
2 Pomoci tlačitka (Zdroj) na pravém panelu nebo na dalkovém ovladači zvolte režim „AUX".

06 PřIPOJENÍ ZARÍZENÍ USB

Pomoci zařizení Soundbar muzete prehravat hudební soubory uložené na pamětovych zařazenich USB.

1. Pripoje kabel adaptéru microUSB-USB se zăstrčkou microUSB (typ B, USB 2.0) na jeder nom konci a standardniźauvkou USB 2.0 (typ A) na druhém konci do konektoru microUSB na zařizení Soundbar.
2. Kabel adaptéru microUSB-USB se prodáva samostatné. Chcete-li si jej zakoupit, obratte se na servisni středisko společnosti Samsung nebo na oddělení peće o zákazníky společnosti Samsung.
3. Do zásuvky USB kabelu adaptéru prípoje své zařizení USB.
4. Na pravém panelu nebo na dálkovém ovladači stisknéte tlacitko (Zdroj) a vyberte režim „USB".
5. Na displeji se zobrazi „USB".
6. Nyní mǔžete prostřednictvím zařizení Soundbar prehrávat hudební soubory z pamětového zařizení USB.
7. Pokud není zařizení USB prípojeno déle než 5 minut, zařizení Soundbar se automaticky vypné (Automaticé vypnutí).

Kompatibilní formáty

Přípona	Kodek	Vzorkovacífrekvence	Datový tok
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80-320 kb/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80-320 kb/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80-320 kb/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80-320 kb/s
*.wma Wave_Style	MSAudio1 16KHz ~ 48KHz 56-128 kb/s
	Wave_Style_MSAudio2 16KHz ~ 48KHz 56-128 kb/s
*.aac	AAC	16KHz ~ 96KHz	48-320 kb/s
	AAC-LC	16KHz ~ 96KHz	128-192 kb/s5.1 kanalovy 320 kb/s
	HE-AAC	24KHz ~ 96KHz	48-64 kb/s5.1 kanalovy 160 kb/s
*.wav	-	16KHz ~ 48KHz	až 3000 kb/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50-500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	až 3000 kb/s

• Je-li na zařízení USB uloženo príliš mnoho složek a souborů, můze zařízení Soundbar chvíli trvat, než soubory otevře a prehrajě.

07 PřIPOJENÍ MOBILNIHO ZARIZENÍ

Připojení prěs Bluetooth

Pokud k zařizení Soundbar pripojite prses Bluetooth mobilné zařizení, muzete poslouchat stereofonní zvuk bez zbytečné prekážejićích kabelú.

• Současné lze prípojit nejvyěse jegno zařizení Bluetooth.

První pripojení

1. Na pravém panelu nebo na dálkovém ovladači stisknéte tlacitko (Zdroj) a vyberte režim „BT".

2. Změnte „BT“ na „BT PAIRING“.

3. Pokud se na displeji zobraź „BT READY“, stisknéte na pravém panelu zařizení Soundbar nebo na dálkovém ovladači tlacítko (Zdroj) a déle než 5 sekund je podrzejte. Zobraź se „BT PAIRING".

4. Vyberte ze seznamu možnost „[AV] Samsung Soundbar Mxxx M-Series".

5. Po pripojeni zařizení Soundbar k zařizení Bluetooth se na Čelním displeje zi zobráź [Název zařizení Bluetooth] → „BT".
6. Nyní muzete prostřednictvím zařizení Soundbar prehrávat hudební soubory ze zařizení pripojeného prěs Bluetooth.

Pokud se pripojeni zařizení nezdaři

• Pokud se vseznamu objeví dříve prípojené zařízení Soundbar (např. „[AV] Samsung Soundbar Mxxx M-Series”), odstraťte je.
• V režimu „BT" stisknéte na pravém panelu zařizení Soundbar nebo na dálkovém ovladaci tlacítko (Zdroj) a podržte je déle než 5 sekund. Tim dojde k prepnutí do režimu „BT PAIRING". Na obrazovce televizoru vyberte zeseznamu vyhledanych zařizení Bluetooth možnost „[AV] Samsung Soundbar Mxxx M-Series".

Co znaméná stav BT READY a BT PAIRING?

• BT READY: V toto režimu muzete vyhledávat dříve pripojné televizory nebo se muzete pripojit k zařizení Soundbar z dříve pripojného mobilního zařizení.
• BT PAIRING: V toto režimu se mǔžete prípojit k novému zařizení (V režimu „BT“ stisknéte na pravé straně zařizení Soundbar nebo na dálkovém ovladaci tlacítko (Zdroj) a podržte je déle než 5 sekund.)

POZNÁMKY

• Budete-li pri pripojovani zařizení Bluetooth vyzväni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu pripojení prěs Bluetooth vzdálenost mezi zařizením Soundbar a zařizením Bluetooth větů než 10 métů, dojde ke ztrátě pripojení.
• Zařízení Soundbar se po 5 minutách ve stavu Ready automaticicky vypne.

• Vyhledávání nebo pripojení prés Bluetooth nemusi u zařizení Soundbar fungovat v těchto prípadech:

• V okoli zaízení Soundbar je silné elektrické pole.

• Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.

• Zařazení Bluetooth je vypnuto, není na svém miste nebo má poruchu.

• Elektronická zařizení mohou púsobit vysokofrekvenčné ruseni. Zařizení, která generují elektromagnetické vlěné (napr. současti mikrovlnnych a bezdrátovych sítí), musí byt mimo dosah hlavní Jednotky Soundbar.

• Pristroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).
• Pripojujte pouze zařizení Bluetooth, ktera podporují funkci A2DP (AV).
• Zařizení's technologii Bluetooth, která podporuju pouze funkci HF (hands-free), nelze pripojit k prístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařizení Bluetooth vyberte mezi skenovanými zařizeními „[AV] Samsung Soundbar Mxxx M-Series". Režim bezdrátového reproduktoru se zmení automaticaky na „BT".

• K dispozici, pouzePokud je pristroj Soundbar uveden vseznamu sparrovanych zairzeni na zairzeni Bluetooth. (Zaizeni Bluetooth a pristroj Soundbar musi byt predtim jiz alespoyn Jednou sparovoy.)

• Prístroj Soundbar se zobráv seznamu vyhledanjch zařizení na zařizení Bluetooth, pouze pokud prístroj Soundbar zobrazuje zprévu „BT READY".

• Pri použiti funkce Bluetooth nelze zařízení Soundbar spárovat s dalsím zařízením Bluetooth.

Zapnutí Bluetooth POWER (Bluetooth POWER)

Pokud se dříve spárované Bluetooth zařizení tokouší spárovat se zařizením Soundbar, když je zapnutá funkce Zapnutí Bluetooth POWER a zařizení Soundbar je vypnute, zařizení Soundbar se automaticky zapne.

1. Když je zapnute zařizení Soundbar, stisknéte tlačitko Bluetooth POWER.
2. Na displeji zařizení Soundbar se zobraź zpráva „ON-BLUETOOTH POWER"

Odpojení zařizení Bluetooth od zařizení Soundbar

Zařizení Bluetooth lze od pristroje Soundbar opdojit. Podrobnosti o tomto postupu nalezne v uživatské príručce zařizení Bluetooth.

• Prístroj Soundbar se odpoji.
• Po odpojeni zařizení Soundbar od zařizení Bluetooth se na Čelním displeji zařizení Soundbar zobraź „BT DISCONNECTED".

Odpojení Jednotky Soundbar od zařizení Bluetooth

Na pravém panelu nebo na dálkovém ovladači stisknéte tlacítko (Zdroj) a vyberte jiný režim než „BT".

• Vzhledem k tomu, ze zařizení Bluetooth musi prijmout od zařizení Soundbar odezvu, bude odpojení chvili trvat (doba potřebrná k odpojení se může lišit v závislosti na zařizení Bluetooth).
• Po odpojeni zařizení Soundbar od zařizení Bluetooth se na Čelním displeji zařizení Soundbar zobraźBT DISCONNECTED".

POZNÁMKY

• V režimu prípojení Bluetooth se prípojení Bluetooth mûze vypnout, když vzdálenost mezi prístrojem Soundbar a zařizením Bluetooth prěsáhne 10 m.
• Prístroj Soundbar se po 5 minutách ve stavu pohotovosti vypne.

Informace o technologii Bluetooth

Bluetooth je technologie, ktera umožnuje zařizením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařizení s technologii Bluetooth může pri některych způsobech použití způsobovat rušeni nebo naesprávnou funkci. Příklady:

• Část těla je v kontaktu s prijímacím/vysílacím systémem zařizení Bluetooth nebo prístrojem Soundbar.

• Překážky, jako jsou stěny, rohy nebo kancelářné prepažky, mohou způsobit Rozdíly v širení signálu.

• Zařizení vyuzivají stejné pásmo, například lékarsté pristroje, mikrovlné trouby a bezdrátové mistrí sítě, mohou způsobit elektrické rušeni.

• Pri párování prístroje Soundbar se zařizením Bluetooth udržujte toto zařizení v male vzdálenosti.

• Čím větěsí je vzdálenost mezi pristrojem Soundbar a zařazením Bluetooth, tím horsí je kvalita. Pokud vzdálenost prekročí dosah Bluetooth, dojde k výpadku spojení.
  V oblastech s nekvalitnim prijmem nemusi pripojeni Bluetooth fungovat.
• Připojení Bluetooth pracujejen v blízkosti prístroje. Připojeni bude automatický ukončeno,Pokud prekroćte uvedeny dosah.Iv uvedeném dosahu můze dojit ke zhorseni kvality zvuku vlivem prekážek, jako jsou dveře a stěny.
• Toto bezdrátové zařizení může pri provozu způsobit elektrické rušeni.

Použití aplikace Samsung Audio Remote

Instalace aplikace Samsung Audio Remote

Chcete-li ovladat zařizení Soundbar prostřednictvím chytrého zařizení a aplikace Samsung Audio Remote, stáhněte si aplikaci Samsung Audio Remote z obchodu Google Play.

Vyhledávání : Samsung Audio Remote

Spusteni aplikace Samsung Audio Remote

Chcete-li spustit aplikaci Samsung Audio Remote, klepněte na ikonu Audio Remote na obrazovce chytrého zařizení a postupujte podlePokynu na obrazovce.

• Aplikace Samsung Audio Remote je kompatibilní pouze s mobilními Telefony a zařizeními operacním systémem Android 3.0 nebo novějsím.

08POUZIVANIDALKOVHOVLADACE

Jak používat dálkový ovladač

	1	Slouží k zapnutí a vypnutí zařizení Soundbar.
Vypínač
2	5	K dispozici máte tyto možnosti: TREBLE, BASS nebo AUDIO SYNC.
		• Chcete-li ovládat úrovenyvyšek a basu, vyberte v Nastavení zvuku možnost
		TREBLE nebo BASS a pomoci tlačitek
	6	Nahoru/Dolů nastavte hodnotu hlasitosti v rozmězi-6až+6.
	7	• Stisknéte a podržte tlačítko (Ovládání zvuku) po dobu asi 5 sekund. Nastaví se zvuk pro každý rozsah frekvencí. Mûžete zvolit z možnosti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz (Levý/Pravý) a nastavit hodnotu -6až+6(Nahoru/Dolů).
3	8
4	9	• Není-li obraz a zvuk televizoru a zařizeníSoundbar synchronizován, vyberte v Nastavení zvuku možnost AUDIO SYNC a pomoci tlačitek Nahoru/Dolů nastavte zpožděné na hodnotu 0-300 milisekund (není k dispozici v režimu „USB").
SOUNDBAR	10
		• Služba Audio Sync je podporována pouze u některych funkéri.

Surround

Funkce Prostorovy zvuk pridáva zvuku hloubku a prostorovy pocit.
Při stisknutí tlacítka se zobráží bud'ON nebo OFF.

• ON: Přehrávani zvuk prostřednictvím všech reproductorů.

OFF: Zvuk z puvodniho zdrojového kanálu muzete slyset z několika reproduktoru.

4	SOUND MODE SOUND MODE	Požadovaný zvukový efekt si műžete vybrat z možnosti STANDARD, MUSIC, CLEAR VOICE, SPORTS nebo MOVIE. Pokud si chcete užít originálny zvuk, zvolte režim „STANDARD“. · DRC(Dynamic Range Control) Umožnéje použít rízení dynamického rozsahu obsahu Dolby Digital. Funkci DRC (Dynamic Range Control) műžete zapnout nebo vypnout tak, ze v pohotovostním režimu stisknete a podržítte tlacítko SOUND MODE. Po zapnutí funkce DRC dojde ke ztiěsény hlasitého zvuku (zvuk műže být zkreslený).
5	Zdroj	Pomoci tohoto tlacítka műžete vybrat zdroj prípojený k zařizení Soundbar. · Režim BT PAIRING Chcete-li aktivovat režim „BT PAIRING“ v režimu „BT“, stisknéte a déle než 5 sekund podržte tlacítko (Zdroj). Podrobnosti najdete na straně 15. · Funkci Auto Power Down V následujćích situácích se Jednotka automaticicky vypne. - Režim D.IN / BT / USB: Pokud po robu 5 minut není k dispozici zvukový signál. - Režim AUX: - Pokud je po robu 5 minut odpojen audio (AUX) kabel. - Pokud v prípadě prípojení audio (AUX) kabelu není po robu 8 hodin k dispozici žádný KLÍCOVÍ vstup. (Funkci Zapnuto - Auto Power Down lze vypnout pouze v tomto prípadě.) - Chcete-li vypnout funkci Auto Power Down v režimu „AUX“, po robu 5 sekund podržte tlacítko II. Na displeji se zobrázi „ON-AUTO POWER DOWN“ / OFF-AUTO POWER DOWN...
6	Přehrát/ Pozastavit	Stisknutím tlacítka II dočasně pozastavíte prehrávání hudebního souboru. Dalším stisknutím tohoto tlacítka bude prehrávání hudebního souboruPokračovat.
7	Nahoru/Dolü/Vlevo/Vpravo	Stisknutüm uvedenych mistrust zvolte možnost Nahoru/Dolü/Vlevo/Vpravo na toto tlacítku muzete vybirat a restavovat funkce. ·Opakoványi Chcete-li použit funkci opakoványi v režimu „USB“, stiskněte tlacítko Nahoru. ·Přeskočeni skladby Stisknutím tlacítka Vpravo vyberete daláhludehní soubor. Stisknutím tlacítka Vclevo vyberete prědchozí hudební soubor. ·Auto Power Link Funkce Auto Power Link se má zapnout nebo vypnout. Funkci Auto Power Link lze ovládat pomocí tlacítek Vpravo a Vclevo. - Auto Power Link: Je-li zařizení Soundbar prípojenk k vašemu televizoru digitálním optickým kabelem, muze se zapínat automaticaky prí zapnutí televizoru. Stisknutím a podržením tlacítka Vclevo na 5 sekund muzete prěpínat mezi zapnutím (ON) a vypnutím (OFF) funkce Auto Power Link. - Funkce Auto Power Link je ve vychozím nastavení zapnutá (ON).
8	Bluetooth POWER Bluetooth POWER	Stisknutím zapnete nebo vypnete funkci Bluetooth POWER nebo omezení hlasitosti. ·Funkce Bluetooth POWER: Pokud je zapnuta funkce Bluetooth POWER a zařizení Soundbar je v pohotovostním režimu, zařizení Soundbar se po zapnú t dřive prípojeného zařizení Bluetooth automaticky zapne a prípojí se k němu prěs Bluetooth. - Je-li zapnuta funkce Bluetooth POWER, zobrazí se na displeji Soundbaru zpréva "ON-BLUETOOTH POWER". Chcete-li zapnout funkci Bluetooth POWER, stiskněte Jednou tlacítek Bluetooth POWER. Poté se na prědním displeji zobrazí zpréva, "OFF-BLUETOOTH POWER". - Pokud je zapnutý režim „D.IN" a zařizení Soundbar je prípojenk k televizoru Samsung Smart TV, který byl uveden na trh po roce 2017, je možné je ovládat dálkovým ovladačem televizoru. V toteme režumu nelze funkci Bluetooth POWER vypnout. ·Funkce omezení hlasitosti: Je-li prí zapnutí napajéní nastavena yvsoká úroveř hlasitosti, muze dojít k poškození sluchu, takze pokud je hodnota nastavené hlasitosti vyšínež 20, nestaví se hlasitost na hodnotu 20. - Vychozyhá odnata pro omezení hlasitosti je vypnuta. Nastavená hlasitost je zachována i po vypnú tnapajéní. - Chcete-li toto nastavení změnit, podržte na dálkovém ovladáči na 5 sekund tlacítko Bluetooth POWER. Pokud je omezení hlasitosti vypnuto, zobrazí se na prědním displeji „VFREE". Pokud je tato funkce zapnuta, zobrazí se „VLOCK".
9	WOOFER	Pohybeb tohoto tlačítka nahoru nebo dolū mǔžete nastavit hesitost subwooferu na -12 nebo -6 až +6. Stisknutím tlačítka vrátěte hesitosti subwooferu na hodnotu 0.
10	VOL	Pohybeb tohoto tlačítka nahoru nebo dolū mǔžete nastavit hesitost. • Ztlimit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

Nastavení hlasitosti zařizení Soundbar pomoci dalkového ovladače

V nabídce televizoru nastavte reproduktor televizoru Samsung na możnost externich reproduktoru (dalś informace najdete v uživatelské príručce k televizoru).

• Po dokonéni instalace zařizení Soundbar muzete nastavit jeho hlasitost pomoci IR dalkového ovladače, který je dodáván s televizorem Samsung. (Pokud nechcete tutofunkci použivat pri zapnutém zařizení Soundbar, stisknéte a podržte na 5 sekund tlacitko Surround. Na displeji zařizení Soundbar se zobraź „OFF-TV REMOTE“ a funkce se vypne.)

Chcete-li nastavit hlasitost pouze pomoci dalkovoho ovladače televizoru Samsung, stisknéte tlacítko Surrounda podržte je déle než 5 sekund tak, aby se na displeji zařízení Soundbar zobraża zpráva „SAMSUNG-TV REMOTE".

• Vždy, když na 5 sekund podržite tlacitko Surround, dojde k prepnutim režimu v toto poradí: „SAMSUNG-TV REMOTE" (vychozi režim) → „OFF-TV REMOTE" → „ALL-TV REMOTE".

• Zde je postup, jak nastavit hlasitost zařizení Soundbar pomoci dalgoveho ovladače dodávaného s televizorem jiného vyrobce: Zapněte zařizení Soundbar a 5 sekund podržte tlacítko Surround (na displeji zařizení Soundbar se zobrazí zpráva „OFF-TV REMOTE”), uvolněte tlacítko Surround a poté je znovu na déle než 5 sekund podržte. (na displeji zařizení Soundbar se zobrazí zpráva „ALL-TV REMOTE”).

• Tato funkce nemusi byt v závislosti na dálkovém ovladači k dispozici.

• Vyrobci podporujćí tutu funkci:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Používáni skrytích tlačiték

Skrypté tlačítko		Referenčné strana
Tlačítko dálkového ovladače Funkce
Surround	Dálkovém ovladači televizoru Zapnuto/Vypnuto	Strana 22
(Zdroj)	Pároványí BT Strana 15
II (Přehrát/Pozastavit)	Auto Power Down Zapnuto/Vypnuto (režim AUX)	Strana 20
	Inicializace (pohotovostné režim) Strana 28
VOL	ID SET (pohotovostné režim)	Strana 7
Vlevo	Auto Power Link ON/OFF	Strana 10
(Ovladání zvuku)	7 pásmový EQ Strana 19
SOUND MODE	DRC ON/OFF (pohotovostné režim)	Strana 20
Bluetooth POWER	Omezení hlasitosti Zapnuto/Vypnuto	Strana 21

Specifikace vystupu pro ruzné režimy zvukovych efektu

Efekt Vstup			Vystup
			Bez sady bezdrátovych zadních reproduktorů	Včětně sady bezdrátovych zadních reproduktorů
Surround Surround	ON	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály
SOUND MODE SOUND MODE	STANDARD	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály
	MUSIC	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály
	CLEAR VOICE	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály
	SPORTS	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály
	MOVIE	2.0 kanály	2.1 kanály 4.1 kanály
		5.1 kanály	2.1 kanály 4.1 kanály

• Sadu bezdrátovych zadních reproduktorů Samsung lze zakoupit samostatné. Chcete-li si sadu pořidit, obratte se na prodejce, u kterého jste zakoupili Soundbar.

09 INSTALLACE SADY PRO UPEVNÉNÍ NA STÉNU

Bezpečnostní opatřeni pri montáži

Montáž provádeǐte pouze na svislou stěnu.
Zarizeni neinstaluite y miste s yvsokou teplotou a ylhkosti.
- Zkontrolujte, zda je zed'dostatečné silná, aby vyrobek unesla. Pokud ne, zed'vyztužte nebo zvolte pro montáž jiné mistro.
- Je t'reba zakoupit a používat upevnovaci šrouby nebo kotvy, které se hodí pro typ vaši zdi (sádrokarton, Železná deska, d'revo atd.). Nosné šrouby upevnětePokud možno do hmoždinek.
- Upevnovaci srouby do zdi je tbreza zakoupit podle typu a tloustky zdi, na kterou chcete zaizeni Soundbar namontovat.

-Prümér: M5

• Delka: doporučena délka alespon 35 mm

• Pred montázi zarizení Soundbar na zed'pripoje kabely z jegnotky do externich zarizení.

• Před montáží zkontrolujte, zda je Jednotka vypnuta a odpojena. V opacném pripadě by mohlo dojít k urazu elektrickým proudem.

Současti pro upevněné na stěnu

Šablona pro upevněni na stenu

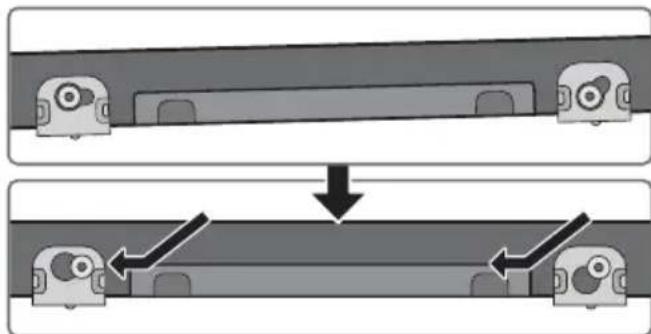

Držák sroubu (2 ks) Sroub (2 ks) Nastěnný držák L Nastěnný držák P

1. Prilozte na plochu steny Sablona pro upevneni na stenu.

2. Sablona pro upevnéni na stenu musi byt umistěna vodorovně.

3. Je-li televizor zavešen na stěné, musí byt zařizení Soundbar namontováno alespón 5 cm pod ním.

1. Vyrovnejte Osa papirove sablony se stredem televizoru (pokud montujete zařizení Soundbar pod televizor) a lepić páskou prilepte na zed'Sablona pro upevnéni na stěnu.

2. Pokud zarizeni nemontujete pod televizor, umistete Osa do stredu montazni oblasti.

1. Do strodu otvoru B-TYPE na obou stranach sablony udleje spickou pera nebo orezane tuzy znacky pro otvory pro nosne srouby a potom Sablona pro upevneni na stenu suntujte.

1. V miste kazde znacky vyvrtejte do steny vrtakem vchodne velikosti otvor.

2. Pokud značky neodpovidaji poloze Čepů, ujistěte se pred vložením nosných šroubů,Že jste do otvorů vložili vchodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se,Že vyvrtané otvory jsou pro ně dostatečné velké.

3. Každým Držák sroubu prostré šrouba a\ jednotlivé srouby pevně zašroubujte do\ otvorů pro nosné šrouby.

1. Pomoci dvou Sroub (M4 x L12) upevnete oba Nastenny drzak L a P ke spodni casti zaizeni Sounbar. Aby vse spravne paosvalo, vyrovnejte vystupky na zaizeni Soundbar s otvory na drzacich.

• Béhem montáze se ujistete, ze jsou za zadnicesti zarizeni Soundbar umistena zavésná soucast Nastennych držáků.

Pravy okraj zarizeni Soundbar

• Pravy a levy držák mají ruzný tvar.

Presvedcte se o jejich spravnem umisteni.

Nastěnný držák P Nastěnný držák L

1. Montáž zařizení Soundbar provedte tak, ze zavěsîte priložené Nástěnnych držákù na Držáky šroubù na stěné.

• Zařizení Soundbar mirné nakloně, abyste mohli zasunout oba Čepy Držák sroubu do otvorů Nástěnný držák. Zatlačením na zařizení Soundbar ve směru šipky se ujistěte,Že jsou obě strany rádně upevněny.

Sejmutí zařizení Soundbar ze stěny

1. Chcete-li zařizení Soundbar sejmout z nástěnného držák, zatlačte na ne ve směru šipky a sundeje je ze stěny podle nákresu.

• Nezavešujte na nainstalovanou Jednotku Žadné prědměty a zabraťe Úderům do Jednotky nebo jejímu shození.
• Jednotku na stenu radne upevnete, aby nemohlo dojit k jejimu pdu. V pripadé padu jednotky muzete dojit ke zraneni nebo poškozeni vyrobku.
• Pokud je Jednotka namontována na stenu, nedovolte detem tahat za pripojené kabely. Mohlo by dojit k pádu Jednotky.
• Je-li televizor zavešen na stěné, je z hlediska optimálni montáze nástennych držáků nutné instalovat reproduktorový systém alespon 5 cm od spodní hrany televizoru.
• Pokud nemontujete Jednotku na stenu, nainstalujte ji z dūvodu vaši vlastné bezpečnosti na bezpečnou a rovnou plochu, kde nahrozí riziko pádu.

10 AKTUALIZACE SOFTWARE

Společnost Samsungůze v budoucnu vydat aktualizace firmwaru pro zařizení Soundbar.

Konektor USB

Je-liactualizacekdispozici,pripojtezaizeniUSB, na kterem je tatoactualizacefirmwaruulozena, ke konektoru USB na zaizeniSoundbar a muzete firmwareactualizovat.

Dalsí informace o stahování souborů aktualizaci rajdete na webu společnosti Samsung Electronics (www.samsung.com → Support). Poté zadejte nebo vyberte model vašeho zařizení Soundbar, vyberte možnost Software a aplikace a potom Ke staženi. Názy položek v možnostech se mohou měnit.

Postupaktualizace

1. Připojte kabel adaptéru microUSB-USB se zástrčkou microUSB (typ B, USB 2.0) na Jednom konci a standardní zásuvkou USB 2.0 (typ A) na druhém konci do konektoru microUSB na zařízení Soundbar.

2. Kabel adaptéru microUSB-USB se prodává samostatné. Chcete-li si jej zakoupit, obratte se na servisni středisko společnosti Samsung nebo na oddělení peče o zákazníky společnosti Samsung.

3. Podle nizé uvedenych krokú stáhněte software k produktu:

Přejděte na web Samsung (samsung.com) → vyhledejte název modelu - vyberte možnost zákaznické podpory (název možnosti se může zmenit).

1. Stazeny software ulozte na USB disk a volbou „Extrahovat sem" rozbalte složku.
2. Vypněte zařízení Soundbar a prípojte USB disk s aktualizaci softaru do zásuvky na kabelu adaptéru Micro USB. Kabel zapojte do USB konektoru zařízení Soundbar.
3. Zapněte zařizení Soundbar. Během 3 minut se zobráží nápis „UPDATE“ a spustí seactualizace.

4. Po dokončeni aktualizace se zařizení Soundbar vypne. Po dobu 5 sekund stisknéte tlacítko na dálkovém ovladaci. Na displeji se zobráž, INIT a zařizení Soundbar se vypne. Aktualizace je dokoněna.

5. Tento produkt je vybaven funkci DUAL BOOT. Pokud se aktualizace firmwaru nezdaři, můžete ho aktualizovat znovu.

Pokud se nezobrázi UPDATE

1. Vypněte zařizení Soundbar, odpoje a znovu prípoje pamětové zařizení se soubory aktualizace ke konektoru USB zařizení Soundbar.

2. Odpjte napajeci kabel zařizení Soundbar, znovu jej zapojte a zapněte zařizení Soundbar.

3. Pokud Soundbar podporuje audio soubory uložené na pamětovém zařizení, nemusi aktualizace firmwaru fungovat správně.

4. Během aktualizace nepřerušujte napajeni ani neodpojujte zařizení USB. Podokčeni aktualizace firmwaru se hlavní Jednotka automaticky vypne.
5. Po dokončeniactualizace se spustí uživatelské nestavení zařizení Soundbar. Doporučujeme zapsat si věchna nestavení, abyste je poactualizaci mohli snadno znovu nestavit. Upozorůjeme,Že priactualizaci firmwaru se resetuje také prípojení subwooferu. Pokud se prípojení k subwooferu poactualizaci automaticky neobnoví, vyhledejte si informace na straně 6. Pokud seactualizace softwaru nezdaří, zkontrolujte, zda není flash disk poškozen.
6. Uživatele operacného systému Mac OS musejí použít USB formátvány MS-DOS (FAT).
7. Aktualizace prostreductvím USB nemusi být v závislosti na vyrobci pamětoveho zařizení k dispozici.

11 RESENI PROBLEMU

Dříve, než se obrátěte na servis, zkontrolujte níže uvedené.

Jednotkanejdezapnout.

Je napajecí kabel pripojen do zásuvky?

Zapojte zástrčku napajecího kabelu do zásuvky.

Po stisknuti tlacitka nefunguje prislu-sná funkce.

Je ve vzduchu statická elektrina?

Vytáhněte zástrčku napajecího kabelu ze zásuvky a poté ji znovu zapojte.

V režimu BT dochází k vypadkūm zvuku.

→ Príslušné informaceNJajdetevčastechtýkajcíchse pripojenpresBluetooth na strane 10a 15.

Ze zařizení Soundbar není slyšet zvuk.

Je zapnuta funkce Ztlumit?

→ Stisknutím tlacítka VOL tutó funkci zrušite.

Je hlasitost nastavena na minimálné uroven?

Nastavte hlasitost.

Dálkový ovladač nefunguje.

Nejsou vybité baterie?

Vyměnte baterie za nové.

Není vzdálenost mezi dálkovém ovladačem a hlavní Jednotkou Soundbar príliš velká?

Přejděte s dálkovým ovladacem blíze k hlavní Jednotce Soundbar.

Ze subwooferu není slyšet zvuk a blíká na něm Červéná kontrolka LED.

Tato situace nastává, když subwoofer není pripojen k hlavní Jednotce Soundbar.

Pokuste se subwoofer znovu pripojit. (Pokyny naleznete na strane 6.)

Subwoofer vydáva hucivy zvuk a viditelne se chveje.

Pokuste se chvěné subwooferu snížit.

Pohybeb tlačitka WOOFER na dálkovém ovladači nahoru nebo dolů nastavte hlasitost subwooferu (v Rozmezi -12, -6 až +6).

12 LICENCE

DOLBY

AUDIO

Máte-li dotazy ohledné otevřeného softaru, kontaktujte společnost Samsung na e-mailové adrese ([e-mail]).

14 DÜLEZITÉ UPOZORNÉNÍK SERVISU

• Obrázky a ilustrace v teto uživatelské príručce jsou pouze informativné a mohou se lišit od vlastního vzhledu prístroje.
  Müze byt učtován režijní poplatek,Pokud

(a) požádate o vyjezd technika a není zjištěna vada prístroje (napr. prícinou potíží bylo to, ze jste si nepřecetli touto príručku)
(b) odevzdáte prístroj v servisiním středisku a není zjišěna vada prístroje (napr. príčinou potíží bylo to, ze jste si nepřecetli tutopřiručku)
- Vyše režijního poplatku vám bude sdělena
prežd zahájením práce v servisu nebo prežd návstěvou technika u vás.

15 TECHNICKE UDAJE A DALŠÍ INFORMACE

Technické udaje

OBECNÉ	USB		5 V/0,5 A
	Hmotnost	Hlavné Jednotka Soundbar	1,5 kg
		Subwoofer (PS-WM20)	4,6 kg
	Rozměry (Š x V x H)	Hlavné Jednotka Soundbar	907,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Rozsah provozních teplot		+5 °C až +35 °C
	Rozsah provozní vlhkosti		10 % ~ 75 %
ZESILOVAC	Jmenovitý vystupné výkon	Hlavné Jednotka Soundbar	35 W x 2, 6 ohm
		Subwoofer (PS-WM20)	130 W, 3 ohm
Podporované formáty pro prěhrávání (Zvuk DTS 2.0 je prěhráván ve formátu DTS.)			LPCM 2ch, Dolby AudioTM (podporuje Dolby® Digital), DTS
Vystupné výkon bezdrátového zařizení		Maximálné výkon vysíláče (Bluetooth)	100 mW pri 2,4 GHz - 2,4835 GHz
		Maximálné výkon vysíláče (SRD)	25 mW pri 5,725 GHz - 5,825 GHz

POZNÁMKY

Spolecnost Samsung Electronics Co., Ltd si vyhrazije pravo zmenit specifikace bez upozorneni
- Hmotnost a rozměry jsou pržblízné.
Dalsi informace tykajici se napajeni spotreby energia nalezete na stitku na produktu.

(Štětek: Spodní strana hlavní Jednotky Soundbar)

Celkový príkon v pohotovostním režimu (W)		4,1 W
Bluetooth Metoda deaktivace portu		V režimu „BT“ stisknéte na dákovém ovládání tlačítko „Bluetooth POWER".

Společnost Samsung Electronics tímto prohlášuje, ze toto zařizení splnéje požadavky směrnice 2014/53/EU.

Uplné zněni EU prohlášeni o shodě najdete na následujíci internetové adrese: http://www.samsung.com. Prejděte do Časti Podpora, kliknéte na Zadeje modelové Číslo a zadeje název váseho modelu. Toto zařizení může byt provozováno ve věsch zemích EU.

(Plati pro zemse systémem oddeleného sbéru)

Tato značka na baterii, námodu nebo obalu znamená, ze baterie v toto vyrobku nesmí byt na konci své zivotnosti likvidovány společné s jiním domovím opdadem. Prípadné vyznacné symboly chemikáli Hg, Cd nebo Pb upozorůji na to, ze baterie obsahuje rtut, kadmium nebo olovo v množstvi prekracujícím referencné urovně stanovené směrnici ES 2006/66.

Pokud baterie nejsou správné zlikvidovány, mohou tyto latky poškodit zdraví osob neboŽivotné prostředí. Pro ochranu prirodnich zdrojú a pro podporu opakovaného vyuzivání materialú oddělle, prosím, baterie odostatnéch typů odpadu a nechte je recyklovat prostřednictvím mistniho bezplatného systému zpětného odběru baterií.

(Plati pro zemse systémem oddeleného sberu)

Toto označeni na vyrobku, jeho príslušenstvi nebo dokumentaci znamená, ze vyrobek a jeho elektronické príslušenstvi (napřiklad nabíječku, náhlavní sadu, USB kabel) je po skončeniŽivotnosti zakáźano likvidovat jako bežný komunálni odpad. Možnám negativné dopadům naŽivotní prostředí nebo lidské zdraví zpúsoběnám nekontrolovanou likvidací zabránité oddělením zminěnych produktů od ostatních typů odpadu a jejich zodpovednou recyklaci za učelem udržitelného vyuzívány druhotních surovin.

Uživotelé z rad domácností by si měli od prodejce, u nehož produkt zakoupili, nebo u príslušného
městského uradu vyžádat informace, kde a jak mohou tyto vyrobky odevzdat k bezpečné ekologické
recyklaci.

Podnikovi uživatele by měli kontaktovat dodavatele a zkontrolovat věchny podmíky kupné smlouvy. Tento vyrobek a jeho elektronické príslušenství nesmí být likvidován spolu sostním prúmyslovém odpadem.

Informace o závacích společnosti Samsung v oblastiživotného prostředí a dodržovány zákonnych povinností v souvislosti s jejnotlivými produkty, jak je např. REACH, OEEZ, baterie, majdete na: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

Bezpečnostné varovania

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU URAZU ELEKTRICKYM PRUDOM, NEODSTRANJTE PREDNÍ (ANI ZADNY) KRYT. ZARIADENIE SA NEPOKUSAJTE SVOJPOMOCNE OPRAVOVAT. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNIKOVI.

Vlozenie batérié pred použitím dial'kového ovládania (2 baterie AA) 2

02 Opis produktu 3

Pripojenie elektrického napajania 5

Pripojenie zariadenia Soundbar k subwooferu 6

08 Použivanie dialkového ovládania 19

1
Napájáci kabel (Subwoofer) Sietový adaptor

3

Opticky kabel

(Hlavná Jednotka)

2

Sietová zástrčka

(v závislosti od krajiny a modelu)

Pripojte Sietovu zastrku k adapturu, pricom by sa mali pocut ,cvaknutie", ktore potvrdzuje ich spolahlivé pripojenie.

Sietovu zastrchu neodpajaje od adaptera (po pripojen sa nebude demontovat).

• Kroky na pripojenie napajania su oznacene (1, 2, 3). Dalsie informacia o pripojeni napajania najdete na strane 5.
• Suciasti na montaz zariadenia Soundbar na stenu najdete na strane 24.
• Adaptérový kabel Micro USB - USB sa predáva samostatne. V pripline záujmu o zakúpenie sa obratte na servisné stredisko spolocnosti Samsung alebo na stredisko starostlivosti o zákazníkov spolocnosti Samsung.
  V závislosti od oblasti sa vzhlad sietovej zástrčky moze lišit alebo sa moze dodávat v integrovanom vyhotovení spolu s adaptérom.
  Vzhlad prisluşenstva sa moze mierne odlišovat od vyšie uvedenych obrázkov.

Vlozenie batéri pred použitím dialkového ovládania (2 batérié AA)

Pripojenie elektrického napajania

Pomocou napajacich sucasti (1, 2, 3) zapojte Jednotky k elektrickym zasuvkam v nasledujucom poradi: 1.) Subwoofer 2.) Hlavna Jednotka zariadenia Soundbar. Pozrite si nakresy uvedene nišie.

Pripojenie pomocou optického kábla

2 Zvukový kabel (AUX)

Pomocou zvukového kábla pripojte konektor AUX IN (zvuk) na hlavnej Jednotke ku konektoru AUDIO OUT na zvukovom zariadeni.

Ak sa nezobrazí položka UPDATE

Pri nevhodnej likvidácii batérií možu tieto látky poškodit zdravie aleboŽivotné prostredie.

Správnaklikvidáctohoto výrobku

(Elektrotechnicky & elektronicky opad)

Toto označenie na vyrobku, prislušenstve alebo v sprievodnej brožúre hovori, ze po skončeniŽivotnosti by produkt ani jeho elektronické prislušenstvo (napr. nabijačka, náhlavná suprava, USB kabel) nemali byt likvidované s ostatnám domovém opadom. Prípadnému poskodeniuŽivotného prostredia alebo ludského zdravia možete predist tým, ze budete tieto vyroby odostatného opadu a vrátite ich na recykláciu.
