Produkta veids	Skaņas josla ar bezvadu zemfrekvences skaļruni
Zīmols	Samsung
Modelis	HWM360
Izmēri (G x A x D) - Skaņas josla	907,5 x 53,5 x 70,5 mm
Izmēri (G x A x D) - Zemfrekvences skaļrunis	179,0 x 353,0 x 299,5 mm
Svars - Skaņas josla	1,5 kg
Svars - Zemfrekvences skaļrunis	4,6 kg
Barošana	Maiņstrāvas/līdzstrāvas adapteris 19 V (ieeja DC 19 V)
Elektroenerģijas patēriņš (gaidīšanas režīms)	4,1 W
Nominālā izejas jauda - Skaņas josla	35 W x 2 (6 omi)
Nominālā izejas jauda - Zemfrekvences skaļrunis	130 W (3 omi)
Atbalstītie audio formāti	LPCM 2ch, Dolby Audio, DTS
Savienojamība	Bluetooth, USB (5V 0,5A), optiskā ieeja (DIGITAL AUDIO IN), AUX ieeja (analogā)
Galvenās funkcijas	Apkārtējā skaņa, skaņas režīmi (Standarta, Mūzika, Skaidra balss, Sports, Kino), augsto/zemo frekvenču regulēšana, audio sinhronizācija, Auto Power Link, Bluetooth Power, vadība ar TV tālvadības pulti
Sienas stiprinājums	Iespējams ar stiprinājuma komplektu (M4 x L12 skrūves komplektā)
Kopšana un tīrīšana	Atvienojiet ierīci pirms tīrīšanas. Izmantojiet mīkstu, sausu drānu. Neizmantojiet ķīmiskas vielas.
Drošība	Nepakļaujiet lietum vai mitrumam. Nodrošiniet ventilāciju (7-10 cm apkārt). Atvienojiet pērkona negaisa vai ilgstošas neizmantošanas gadījumā.
Rezerves daļas un remontējamība	Sazinieties ar Samsung klientu apkalpošanas dienestu vai pilnvarotu centru, lai iegūtu rezerves daļas. Neatveriet ierīci.

Bieži uzdotie jautājumi - HWM360 SAMSUNG

Kā savienot bezvadu zemfrekvences skaļruni ar skaņas joslu?

Pārliecinieties, ka abas ierīces ir ieslēgtas. Automātiskais savienojums izveidojas dažu sekunžu laikā. Ja tas neizdodas, veiciet manuālu savienojumu: turiet nospiestu ID SET pogu zemfrekvences skaļruņa aizmugurē 5 sekundes (zilā gaisma mirgo), pēc tam izslēdziet skaņas joslu. Turiet nospiestu tālvadības pults VOL pogu 5 sekundes (parādās ID SET ziņojums). Ieslēdziet skaņas joslu: zilā gaisma uz zemfrekvences skaļruņa paliek degt, ja savienojums ir veiksmīgs.

Kā savienot skaņas joslu ar manu televizoru, izmantojot Bluetooth?

Nospiediet Source pogu, lai izvēlētos BT režīmu. Ja ekrānā redzams BT READY, turiet nospiestu Source pogu vairāk nekā 5 sekundes, lai pārslēgtos uz BT PAIRING. Savā televizorā meklējiet Bluetooth ierīces un izvēlieties "[AV] Samsung Soundbar Mxxx M-Series". Savienojums ir izveidots, kad tiek parādīts televizora nosaukums ar BT.

Kā izmantot Auto Power Link funkciju?

Pārliecinieties, ka skaņas josla ir savienota ar televizoru, izmantojot optisko kabeli un D.IN režīmā. Nospiediet un turiet nospiestu tālvadības pults kreiso pogu apmēram 5 sekundes, lai ieslēgtu vai izslēgtu Auto Power Link. Pēc noklusējuma tā ir ieslēgta: skaņas josla automātiski ieslēdzas kopā ar televizoru.

Kā regulēt zemfrekvences skaļruņa skaļumu?

Izmantojiet tālvadības pults WOOFER pogu. Nospiediet augšup vai lejup, lai regulētu skaļumu no -12 līdz +6 (ar soli 1, ja virs -12). Regulējums tiek parādīts skaņas joslas ekrānā.

Kā atjaunināt skaņas joslas programmatūru?

Lejupielādējiet jaunāko programmatūru no Samsung vietnes (www.samsung.com/support). Saglabājiet failu USB zibatmiņā, kas formatēta FAT. Izslēdziet skaņas joslu, pievienojiet zibatmiņu, izmantojot Micro USB adapteri, pēc tam ieslēdziet to. Parādās ziņojums UPDATE. Neatvienojiet atjaunināšanas laikā. Pēc pabeigšanas skaņas josla izslēdzas. Lai pabeigtu, turiet nospiestu Atskaņošana/Pauze (▶■) pogu 5 sekundes, līdz redzat INIT, tad ierīce izslēdzas.

Ko darīt, ja tālvadības pults nedarbojas?

Vispirms pārbaudiet baterijas: nomainiet tās, ja nepieciešams. Pārliecinieties, ka neviens šķērslis nebloķē signālu starp tālvadības pulti un skaņas joslu. Ja problēma turpinās, pietuvojieties ierīcei (maksimālais attālums 10 m). Statiskās elektrības gadījumā atvienojiet un atkal pievienojiet skaņas joslu.

Kā izmantot Bluetooth Power funkciju?

Nospiediet tālvadības pults Bluetooth POWER pogu. Ekrānā tiek parādīts ON-BLUETOOTH POWER. Kad šī funkcija ir aktivizēta, ja iepriekš savienota Bluetooth ierīce mēģina izveidot savienojumu, kamēr skaņas josla ir izslēgta, tā automātiski ieslēdzas un izveido savienojumu.

Kādi audio formāti tiek atbalstīti, izmantojot USB?

Skaņas josla atskaņo MP3, WMA, AAC, WAV, OGG un FLAC failus. Skatiet saderības tabulu rokasgrāmatā, lai uzzinātu precīzus bitu pārraides ātrumus un iztveršanas frekvences. USB ierīcei jābūt formatētai FAT32.

Kā atiestatīt skaņas joslu uz rūpnīcas iestatījumiem?

Gaidīšanas režīmā (skaņas josla izslēgta) turiet nospiestu tālvadības pults Atskaņošana/Pauze (▶■) pogu 5 sekundes. Ekrānā tiek parādīts INIT, pēc tam skaņas josla izslēdzas. Tas atiestata visus lietotāja iestatījumus un savienojumu ar zemfrekvences skaļruni.

Kāpēc skaņa ir izkropļota Bluetooth režīmā?

Pārbaudiet, vai attālums starp skaņas joslu un Bluetooth ierīci nepārsniedz 10 m un vai neviens biezs šķērslis (betona siena, metāls) netraucē signālu. Attāliniet ierīces, kas rada traucējumus (mikroviļņu krāsns, Wi-Fi maršrutētāji). Ja problēma turpinās, atkārtoti savienojiet ierīces, pārslēdzoties uz BT PAIRING režīmu.

LIETOŠANAS INSTRUKCIJA HWM360 SAMSUNG

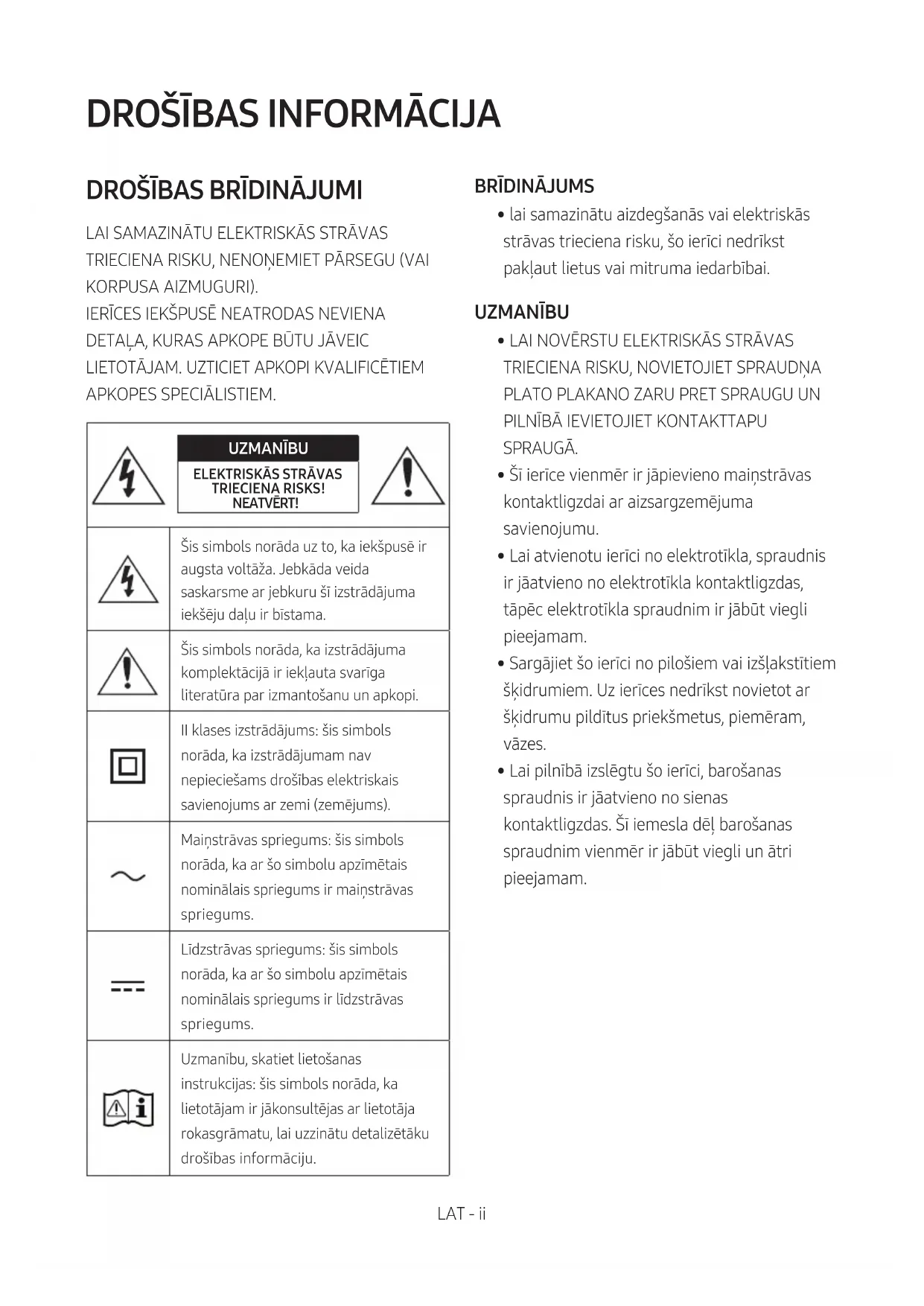

5	UZMANİBU ELEKTRISKÁS STRAVAS TRIECIENA RISKS! NEATVERT!	7
4	Šis simbols norāda uz to, ka iekspuse ir augsta voltāza. Jebkāda veida saskarsme ar jebkuru ši izstrādājuma iekseju dalu ir bīstama.	8
1	Šis simbols norāda, ka izstrādājuma komplektacija ir ieklauta svarīga literatūra par izmantošanu un apkopi.	9
	II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepiecišams drošibas elektriskais savienojums ar zemi (zemējums).	10
	Mainstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzimētais nominālais spriegums ir mainstrāvas spriegums.	11
-	Lidzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzimētais nominālais spriegums ir lidzstrāvas spriegums.	12
	Uzmanību, skatiet lietošanas instrukcjjas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētaku drošibas informāciju.	13

BRIDINAJUMS

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo icerici nedrikst paklaut lietus vai mitruma iedarbibai.

UZMANIBU

• LAI NOVERSTU ELEKTRISKAS STRAVASTRIECIANA RISKU, NOVIETOJIET SPRAUDNAPLATO PLAKANO ZARUPRET SPRAUGU UNPILNIBAI EVIETOJIEKTONTAKTTAPUSPRUGA.
• Ši erice vienmér ir japievieno mainstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierici no elektrotikla, spraudnis ir jaatvieno no elektrotikla kontaktligzdas, tapec elektrotikla spraudnim ir jabut viegli pieejamam.
• Sargajiet šo ierici no pilosiem vai izlakstitiem skidrumiem. Uz ierices nedrikst novietot ar skidrumu pilditus priekšmetus, piemēram, vázes.
• Lai pilnibā izslēgtu šo ieri ci, barosanas spraudnis ir jaatvieno no sienas kontaktligzdas. Ši iemesla del barosanas spraudnim vienmér ir jabut viegli un atripeejamam.

PIESARDZIBAS PASAKUMI

1. Pärliecinieties, ka mainstrāvas barošanas avots jusu mājas atbilst barošanas prasibām, kas ir norādītas uz identifikacijas uzlimes, kura atrodas izstrādājuma aizmugure. Novietojiet izstrādājumu horizontali un uz piemērota pamata (mēbelēm), lái ap to butu pietiekami daudz brīvas vietas ventilacijai (7~10 cm). Pärliecinieties, ka ventilacijas spraugas nav aizsegtas. Nenovietojiet iceri uz pastiprinatājiem vai cita apríkojuma, kas var sakarst. Ši icerice nav paredzeta nepārtrauktai lietošanai. Lai icerici pilnīgi izslegtu, atvienojiet mainstrāvas spraudni no sienas kontaktligdzas. Atvienojiet iceri no elektrías, ja to nelietosiet ilgaku laika posmu.
2. Negaisa laikā atvienojiet mainstrāvas spraudni no sienas kontaktligzdas.

Sprieguma maksimala limena sasnieg'sana zibens del var izraisit ierices bojajumus.

1. Nepaklaujiet ieri ci tiesai saules staru vai citu siltuma avotu iedarbibai. Tas var izraisit ieri cekaransu un darbibas traucejumus.
2. Sargajiet izstradajumu no mitruma avotiem (piemeram, vazem) un pärmeriga karstuma (piemeram, kamina) vai aprikojuma, kas rada speçigu magnetisko vai elektrisko lauku.

Atvienojiet barosanas vadu no mainstrāvas avota, ja icerces darbiba ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstaklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabats zemā temperatūrā, var izveidoties kondensacija. Ja ziemas laikā transportejat šo icerici, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, lidz icerice ir telpas temperatūrā, un tikai pēc tam to lietojiet.

1. Šajā izstrādājumā izmantotās baterijas satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugūnī. Nepievienojiet baterijas issēgumam, neizjauciet un neparkarsejiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret lidzverṭigu bateriju.

PARŠO ROKASGRÁMATU

Šai lietotāja rokasgrāmatai ir divas dalas: ši vienkārsā papira LIETOTAJA ROKASGRAMATA un detalizētā PILNA ROKASGRAMATA, ko varat lejupielādet.

LIETOTAJA ROKASGRAMATA

Skatiet so rokasgramatu, lai uzzinatu par drošibas noradijumiem, izstradajuma uzstadiisanu, komponentiem, savienojumiem un izstradajuma specifikacijam.

PILNA ROKASGRAMATA

Lai pieklutu kclientu atbalsta centram, noskenenejiet QR kodu. Lai skatitu so rokasgramatu savapersonalajadatora vaimobilaja icerce, lejupieladejet rokasgramatu dokumenta formata no timekla vietnes. (http://www.samsung.com/support)

Konstrukcija un specifikacijs var tikt mainitas bez iepriekseja bridinajuma.

SATURS

Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) 2

02 Izstrādājuma pārskats 3

Soundbar prieksejais panelis/labas puses panelis 3

Soundbar apaksejais panelis 4

03 Soundbar pievienošana 5

Pievienošana pie elektriskās strāvas 5

Sistemas Soundbar savienošana ar zemfrekvenču skalruni 6

• Automātiska savienojuma izveide starp zemfrekvenču skalruni un systēmu Soundbar
  Zemfrekvencu skalru na manuala pievienošana, ja automatiskā savienojuma izveide neizdodas

04 Savienošana ar televizoru 9

1.metode Savienojuma izveide,izmantojot kabeli 9
- Savienojuma izveide, izmantojot optisko kabeli
2.metodeBezvadusavienojumaizveide 10
- Savienojuma izveide ar televizoru, izmantojot Bluetooth 10

05 Savienošana ar āreju ierici 12

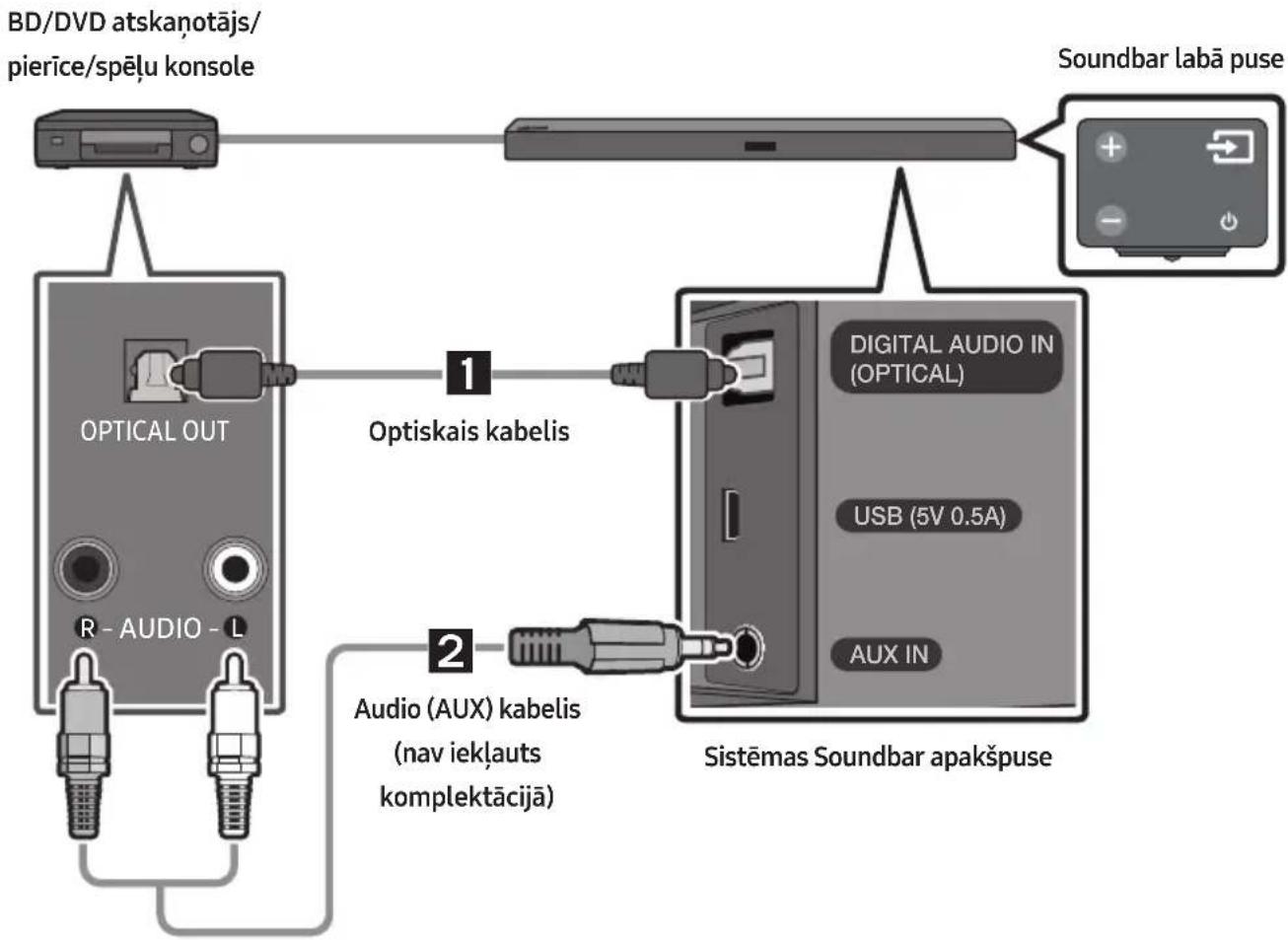

Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli 12

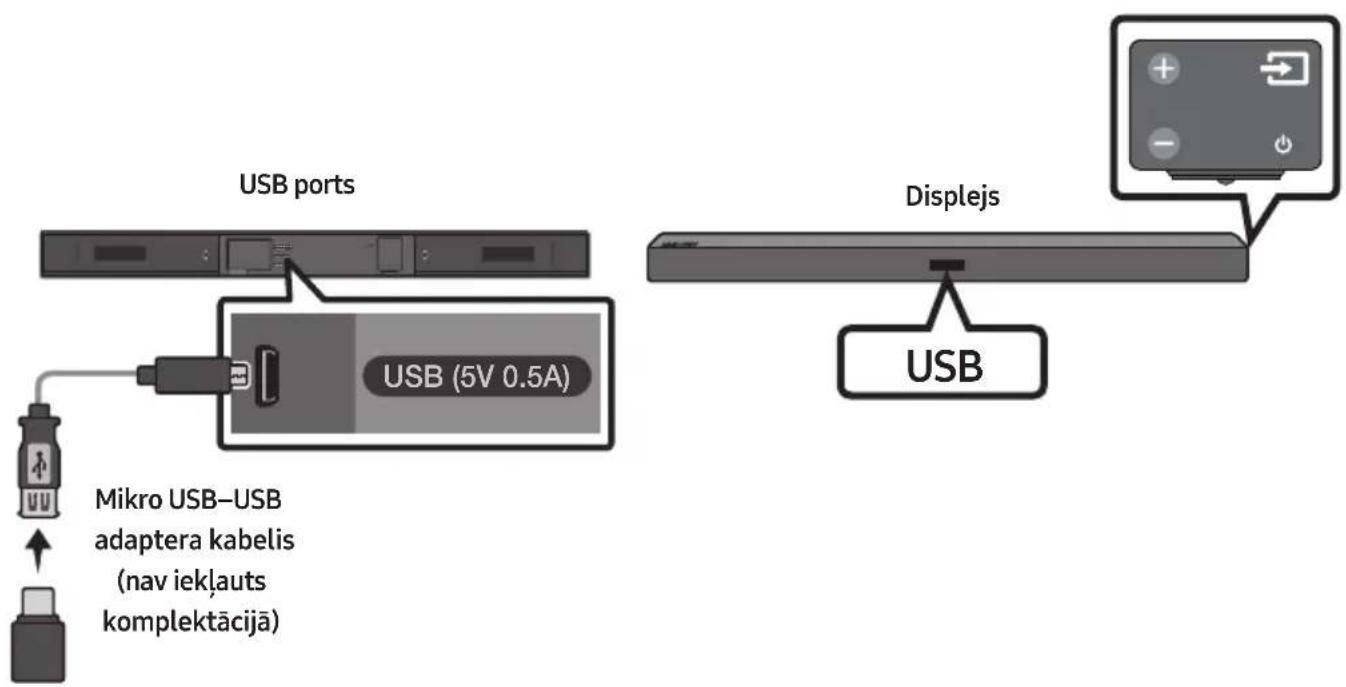

06 USB savienojuma izveide 13

07 Savienojuma izveide ar mobilo 15

Savienošana, izmantojot Bluetooth 15

Programmas Samsung Audio Remote lietošana 18

-Lietotnes Samsung Audio Remote instalëšana 18
- Lietotnes Samsung Audio Remote palaišana 18

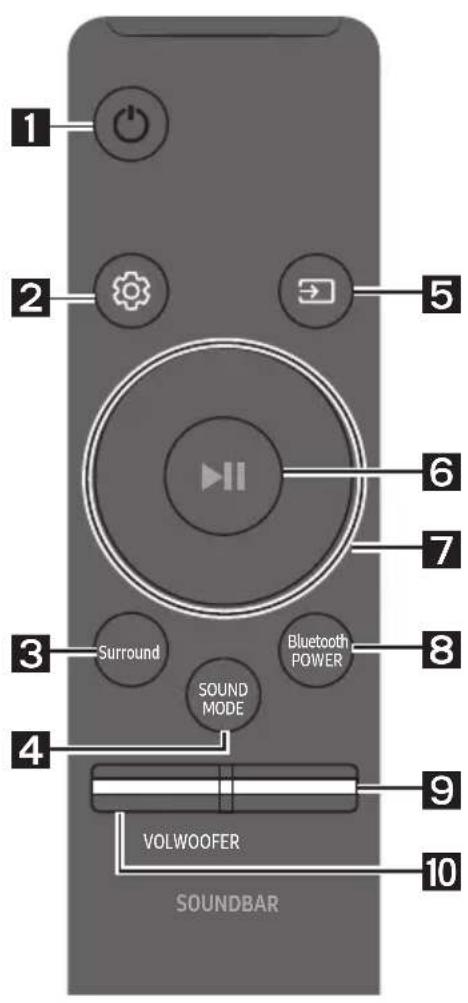

08 Tālvadības pults lietošana 19

Kailetot talvadibaspulti 19
Sistemas Soundbar skaluma limena regulësana, izmantojot televizora tālvadibas puli 22
Slépto pogu lietošana 23
Izvades specifikacijas daßadiem skanas efektu režimiem 23

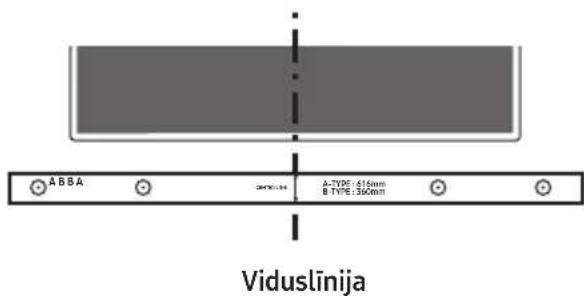

09 Sienes stiprinajuma uzstadisana 24

Piesardzibas pasakumi uzstadisanas laikā 24
Sienas stiprinajuma componenti 24

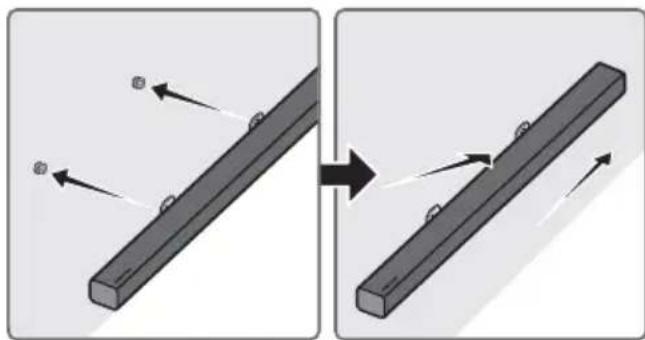

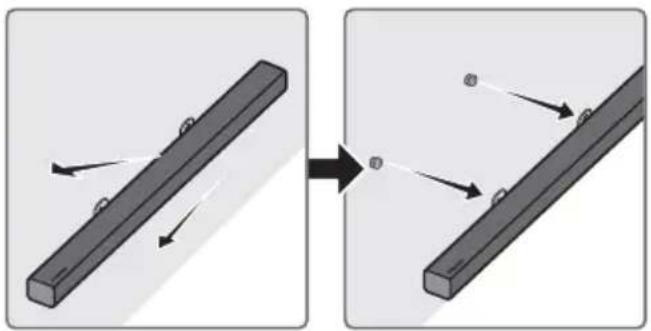

Sistemas Soundbar nonemšana no sienas 27

10 Programmaturas atjaunināsana 27

Atjaunināsanas procedura 28
Ja netiek paradits pazinojums UPDATE 28

11 Problemu novarsana 29

Licence 30
Pazinojums par atvertā pirmkoda licenci 30
Svariga piezime parapkopi 30
Specifikacinas un noradijumi 31

Specifikacijas 31

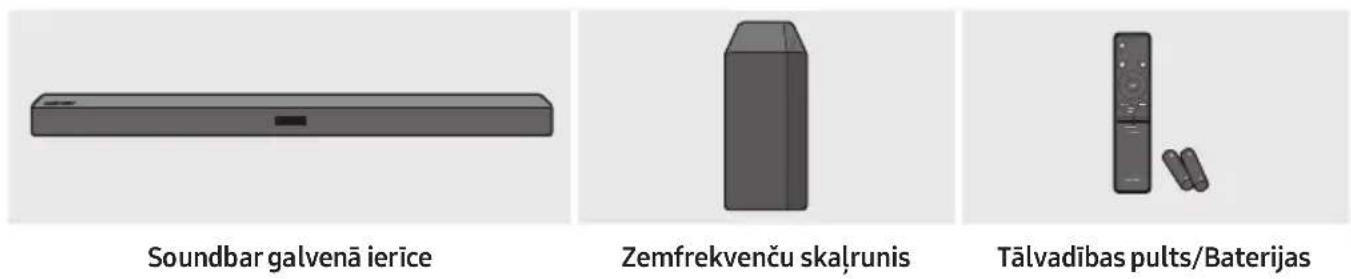

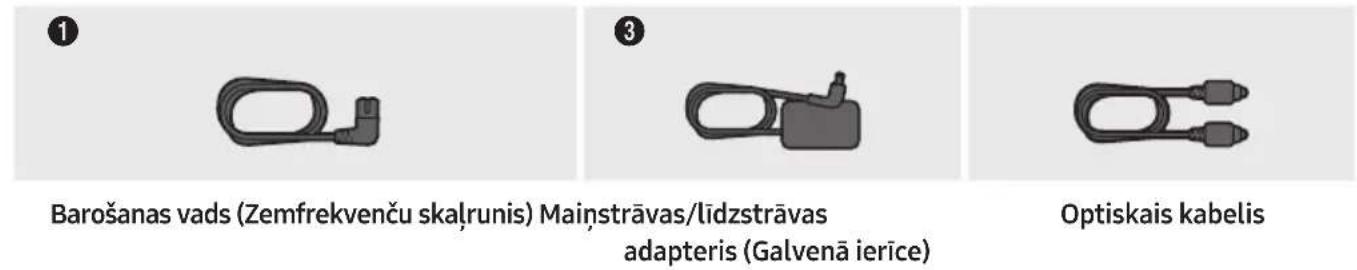

01 KOMPONENTU PÄRBAUDE

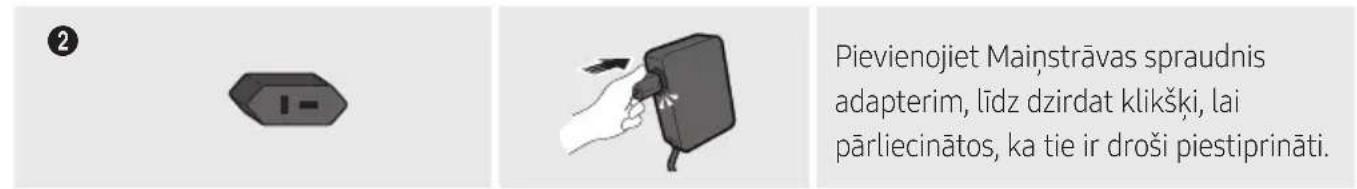

• Barošanas savienojumu izveides darbības ir apzimētas (ar 1, 2, 3). Papildinformāciju par barošanas savienojumiem skatiet 5. lpp.
• Informaciju par sistemas Soundbar sienas stiprinajuma componentiem skatiet 24. lpp.

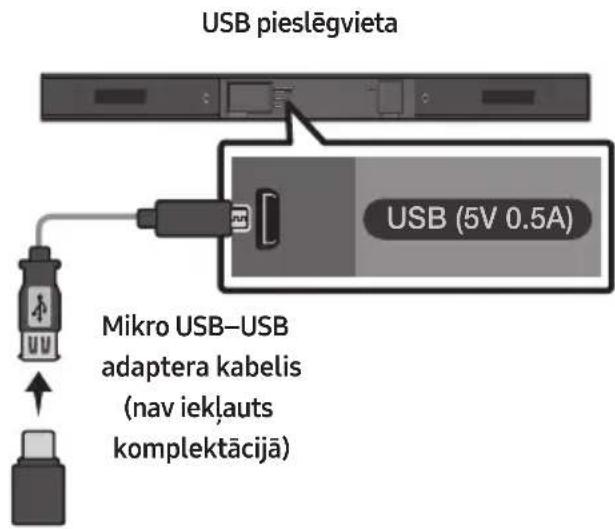

• Mikro USB-USB adaptera kabeli var iegadaties atseviski. Lai tos iegadatos, szinieties ar Samsung apkopes centru vai Samsung clientsu apkalpošanas centru.

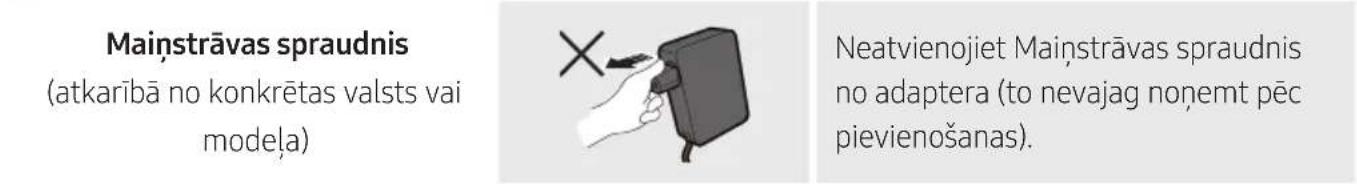

• Mainstrāvas spraudna izskats var atskirties atkarībā no regiona, vai ari tas var but apvienots kopā ar mainstrāvas/lidzstrāvas adaptereri.
• Piederumu izskats var nedaudz atskirties no ieprieksejā attelā redzamā.

Pirms tālvadibas pults lietošanas ivietojiet taja baterijas (2 AA baterijas)

Pabidiet bateriju vacinu bultinas noraditaja virziena, lidz tas ir pilnibā nonemts. levietojiet 2AA baterijas (1,5V) tā, lai to polaritate atbilstu noraditajam virzienam. Pabidiet bateriju vacinu atpakal savā vieta.

LAT-2

02 IZSTRÄDÄJUMA PÄRSKATS

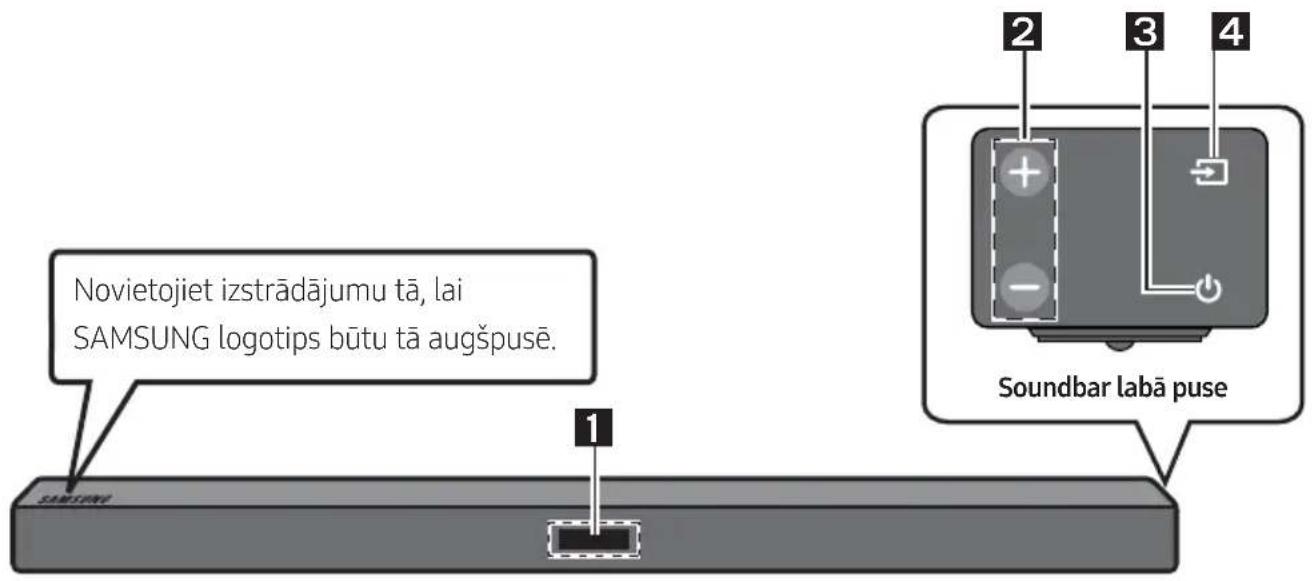

Soundbar priekšējais panelis/labās puses panelis

1	Displejs Răda izstrădăjuma statusu un pašreizëjo režimu.
2	Poga +/- (Skalçums) Regulëjiet skalçuma limeni. • Kad skalçuma limenis tiek regulëts, tas ir redzams Soundbar priëksejã displejã.
3	Poga (Barošana) leslëdziet un izsëdziet barošanu.
4	Poga (Avots) Izvëlieties avota ievades režimu.
	levades režims Displejs
	Optiskã digitãã ievade D.IN
	AUX ievade AUX
	BLUETOOTH režims BT
	USB režims USB
	• leslëdziet režimu "BT PAIRING", pãrësdziet ievotu uz režimu "BT" un pëc tam nospiediet un ilgãk nekã 5 sekundes turiet nospiestu pogu (Avots).

• Barosanas poga sāk darboties 4-6 sekunzu laikā pēc mainstrāvas vada pievienošanas.
• Skana pēc ierīcè ieslēgšanas ir dzirdama ar 4-5 sekunžu aizkavěšanos.
  Ja velaties izbaudit skanas, ko atskaano tikai sistema Soundbar, izsledziet televizora skalrunus, izmantojot televizora izvelni Audio iestatijumi. Skatiet televizora komplektacija ieklauto lietotaja rokasgramatu.

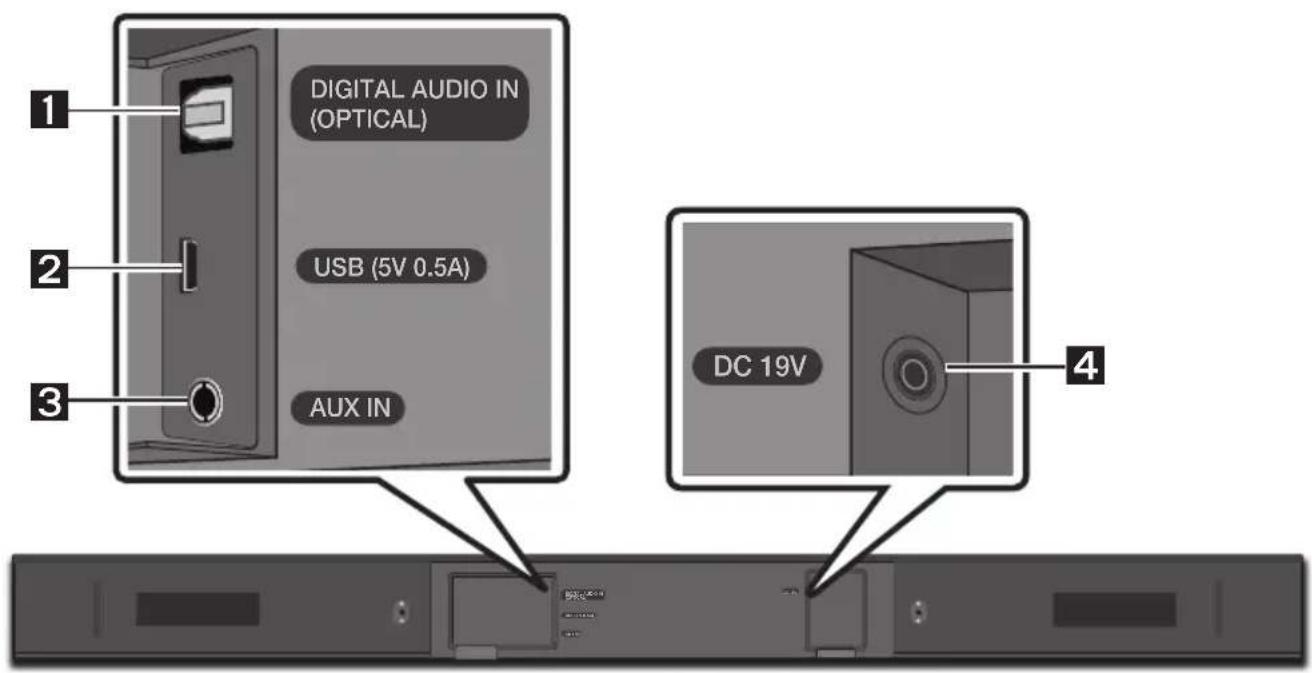

Soundbar apakšējais panelis

1	DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārejas icerices digitālās (optiskās) izejas ligzdu.
2	USB (5V 0.5A) Pievienojiet šeit USB icerici, lá atskaṇotu USB icericē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.
3	AUX IN Savienojiet ar ārejas icerices analogās izejas ligzdu.
4	DC 19V (Elektriskās barošanas ieeja) Pievienojiet mainstrāvas/lidzstrāvas barošanas adapteri.

• Lai atvienotu mainstrāvas/lidzstrāvas adaptera barošanas vadu no sienes kontaktligzdas, velciet to aiz kontaktspraudna. Nevelciet, satverot kabeli.
• So ierici vai citrus componentus nedrikst pievienot mainstravas kontaktligzdai, kamér nav izveidoti visi savienojumi starp componentiem.

03 SOUNDBAR PIEVIENOSANA

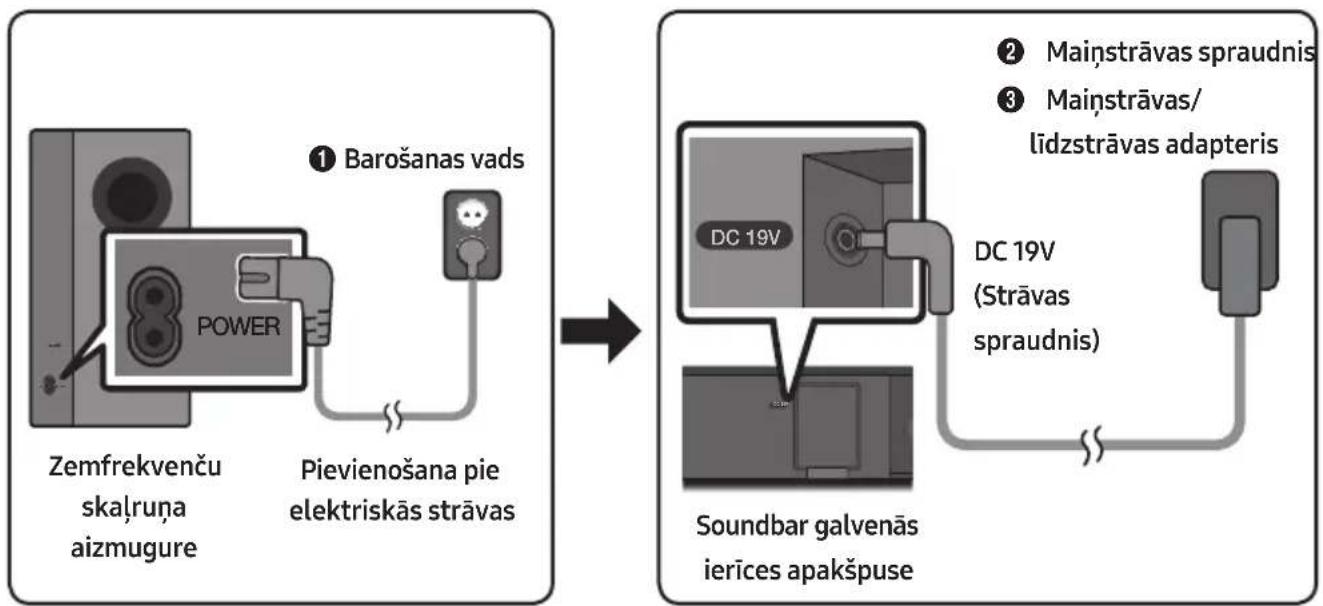

Pievienošana pie elektriskās strāvas

Izmantojiet barošanas komponentus (1, 2, 3), lui savienotu ierices ar elektribas kontaktligzdām šādā secība: 1.) Zemfrekvenču skalrunis → 2.) Soundbar galvena ierice. Skatiet tālak redzamos attelus.

• Papildinformatiju par elektroenergiju un tās pateriŋu skatiet etikete, kas ir pielimeta izstradajumam. (Etikete: Soundbar galvenās ierices apakspuse)

Sistemas Soundbar savienošana ar zemfrekvenču skalruni

Ja ir pievienots zemfrekvencu skalrunis, varat klausities bagatigu basa skanu.

Automātiska savienojuma izveide starp zemfrekvenču skalruni un sistemu Soundbar

Kad iesledzat barošanu pēc barošanas kabei lu pievienošanas sistēmai Soundbar un zemfrekvenču skalrunim, zemfrekvenču skalrunis automatiski tiek savienots ar sistēmu Soundbar.

• Kad automātiskā savienošana pārī ir pabeigta, zemfrekvenču skalruṇa augspuse iedgejas zilie indicatori.

Indicator LED Indikatori zemfrekvencu skalru na augspuse

Indikators	Statuss	Apraks Risinājums
Zils	Deg	Savienojums ir izveidots (normāla darbība)	-
	Mirgo	Mēgina no jauna izveidot savienojumu	Pārbaudiet, vai Soundbar galvenajai iceri ei rir pareizi pievienots barošanas kabelis, vai ari uzgaidiet kādu brīdi. (Ja indicators turpina mirgot, mēginiet manuāli pievienot zemfrekvenču skalruni. Skatiet 7. lpp.)
Sarkans Deg		Gaidstāves režims (Soundbar galvenā iceri er izslēgta)	Pārbaudiet, vai Soundbar galvenajai iceri ei rir pareizi pievienots barošanas kabelis.
		Savienojuma izveide neizdevās	Norādijumus par manuālu savienojumu izveidi skatiet 7. lpp.
Sarkans un Zils	Mirgo Nepeareiza darbība		Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.

Zemfrekvencu skalruŋa manuāla pievienošana, ja automatiskā savienojuma izveide neizdodas

Pärbaude pirms manuāla savienojuma izveides

• Pärbaudiet, vai sistemas Soundbar un zemfrekvencu skalruna barosanas kabeli ir pareizi pievienoti.

• Parliecinieties, vai sistema Soundbar ir ieslegta.

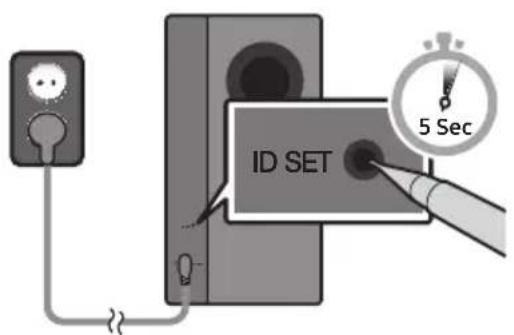

• Nospiediet zemfrekvencu skalru na aizmugure esoso pogu ID SET un turiet to nospiestu vismaz 5 sekundes. Sarkanais indicators zemfrekvencu skalru na augspuse izsledzas, un mirgo zilais indicators.

Zemfrekvencu skalruana aizmugure

Zemfrekvencu skalruana augspuse

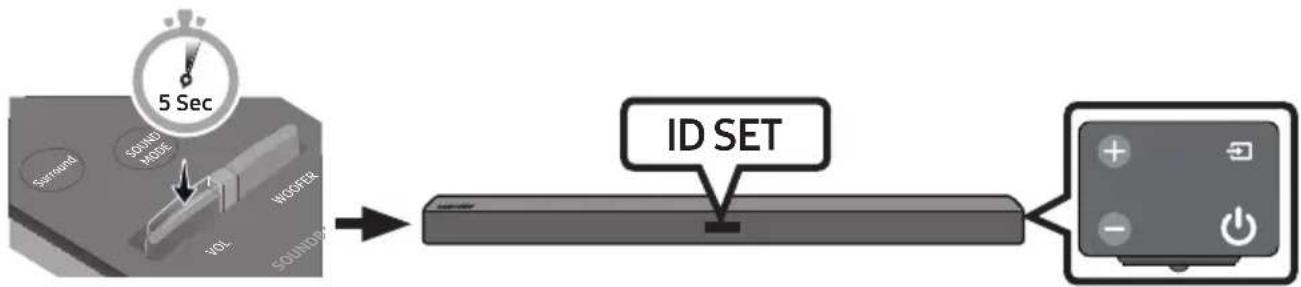

1. Izslédziet systemu Soundbar.
2. Nospiediet un vismaz 5 sekundes turiet nospiestu tãvaladibas pults pogu VOL, kad sistemas Soundbar ir izslēgta.
3. Sistemas Soundbar displeja uz 1,3 sekundem tiek paradits zinojums ID SET un pec tam pazud.

1. Kad zemfrekvencu skalru na zilais indikators sak mirgot,iesledziet Soundbar barosanu,nospiezot pogu (Barosana) galvenas ierices labaja pus e vai uz talvadibas pults.

2. Kad savienojuma izveide ir pabeigta, zilais indikators zemfrekvencu skalru na augspuse partraud mirgot un deg pastavigi.

3. Ja savienojuma izveide nav izdevusies, zilais indicators mirgo. Atgriezieties pie 1. darbibas un meqiniet věreiz.

PIEZIMES

• Nepievienojiet ši izstradajuma vai televizora barošanas vadu sienas kontaktligzdai, kamér nav izveidoti visi savienoiumi starp componentiem.

• Pirms ši izstradajuma parvietošanas vai uzstadišanas obligati izslédziet barošanu un atvienojiet barošanas yadu.

• Ja galvena ierie tiks izslegt, bezvadu zemfrekvencu skalrunis paries gaidstaves rezmuna un augspuse esosais STANDBY LED indicators dazas reizes nomirgo zilo krasa un pec tam degs sarkanakrasa.

• Ja sistemas Soundbar tuvumā tiek lietota ierice, kas izmanto tadu pašu frekvenci (5,8 GHz) kā sistemas Soundbar, traucejumi var ietekmēt skanas kvalitäti.
• Galvenas ierices maksimalais bezvadu signala parraides attalums ir aptuveni 10 metri, taçu tas var atskirties atkaribā no darbibas vides. Ja starp galveno ierici un bezvadu zemfrekvenču skalruni atrodas dzelzsbetona vai metāla siena, sistema var nedarboties vispar, jo bezvadu signals nespēj izklut cauri metālam.

PIESARDZIBAS PASAKUMI

• Bezvadu zemfrekvencu skalrunim ir bezvadu signalu uztverosas antenas. lerices ir jaglaba vietara, kur tās nevar saskarties arūdeni un mitrumu.
• Lai iegutu optimalu skanas kvalatiti, parliecinieties, vai bezvadu zemrekvencu skalruna un telpisko skalrunu (ieqadajami atseviski) atrasanas zona neatrodas kadi skersli.

Lai varētu klausīties nevainojamu telpisko skanu, neveidojot vadu savienojumus, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurejo skalruṇu komplektu (SWA-8500S, var iegādāties atseviški.). Papildinformatāju skatiet Samsung bezvadu aizmugurejo skalruṇu komplekta rokasgrāmata.

04 SAVIENOSANA AR TELEVIZORU

Lai televizora skanu atskanotu sistema Soundbar, izmantojiet vadu un bezvadu savienojumus.

• Kad sistemas Soundbar ir savienota ar izveleto Samsung televizoru, sistemas Soundbar var vadit ar televizora talvadibas pulti.

• Ja tiek izmantots optical cable (optiskais kabelis), šo funkcjju atbalsta tie 2017. gada Samsung viedtelevizori, kas atbalsta funkcjju Bluetooth.

• Šī fungcija lauj lietot ari televizora izvěnlni, lái pielagotu skáñas lauku un dažadus iestatijumus, tostarp ari skaluma limeni, kā ari izslegt skaṇu.

1. metode Savienojuma izveide, izmantojot kabeli

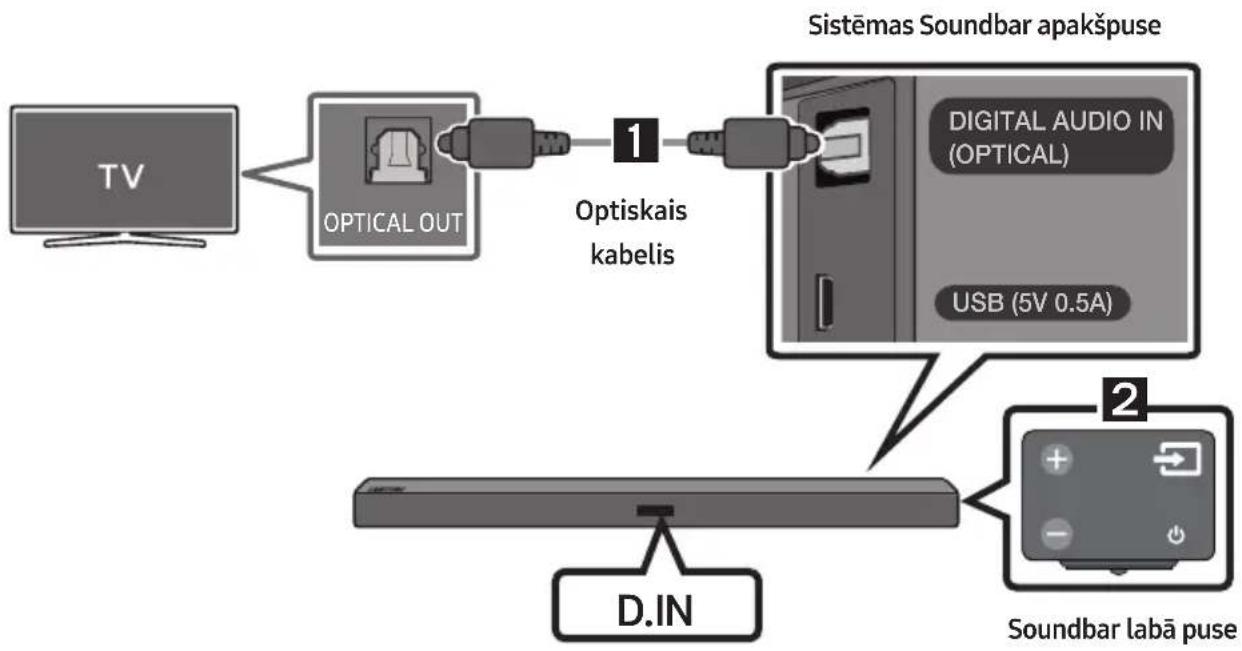

Savienojuma izveide, izmantojot optisko kabeli

1. Savienojiet sistemas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT, izmantojot digitalo optisko kabeli.

2. Uz labas puses panea vai talvadibas pults nospiediet pogu (Avots) un pec tam izvelieties rezimu "D.IN".

3. KadSYSTEMA Soundbar ir savienota ar Samsung viedtelevizoru, kas ir izlaists pec 2017. gada, automatisch tiek ieslegta funkcija Bluetooth POWER, lui systemdu Soundbar varetu vadit, izmantojot televizoru tālvadibas pulti. (Papildinformaciju par funkcjju Bluetooth POWER skatiet 21.lpp.)

Auto Power Link

Funkcija Auto Power Link automatiski iesledz sistemu Soundbar, kad tiek ieslegts televizors.

1. Savienojiet sistemu Soundbar un televizoru, izmantojot digitalo optisko kabeli.
2. Uz labas puses panela vai talvadibas pults nospiediet pogu (Avots) un pec tam izvelieties rezimu "D.IN".

3. 5 sekundes turiet nospiestu tālvadības pults pogu Pa kreisi, lái ieslēgtu vai izslēgtu funkciju Auto Power Link.

4. Funkcija Auto Power Link pēc noklusejuma ir ieslēgta (ON).

(Lai izslēgtu šo funkcjju, izslēdziet automatisko strāvas padeves pieslēgsanu, izmantojot systēmu Soundbar.)

• Atkaribā no pievienotās ierīces funkcija Auto Power Link var nedarboties.
• Šī funkcjja ir pieejama tikai režimā “D.IN”.

2. metode Bezvadu savienojuma izveide

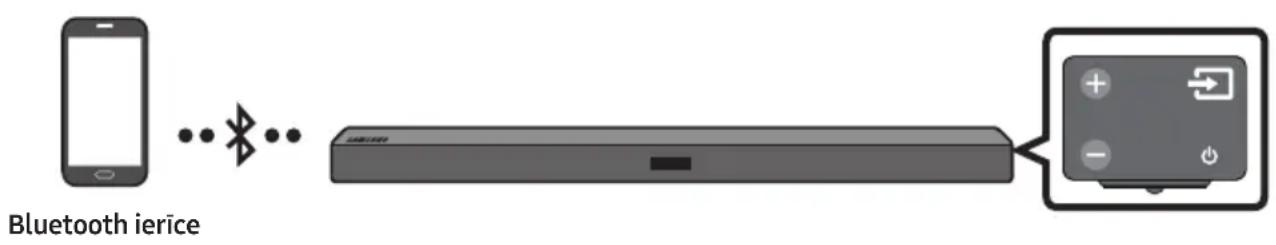

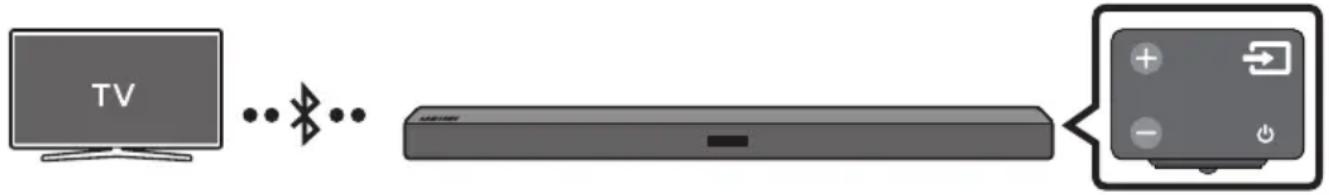

Savienojuma izveide ar televizoru, izmantojot Bluetooth

Ja pievienosit televizoru, izmantojot Bluetooth, varesit klausities stereo skanu bez nekadiem kabelusavienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru.

Sakotneja savienojuma izveide

1. Uz labas puses pane la vai talvadibas pults nospiediet pogu (Avots) un pec tam izvelieties rezimu "BT".

2. Parsledziet "BT" uz "BT PAIRING".

3. Ja tiek parādīts uzraksts "BT READY", nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots) uz sistēmas Soundbar labās puses panela vai tālvadības pults, lái tiktu parādīts uzraksts "BT PAIRING".

4. Televizora izvēlieties režimu Bluetooth. (Papildinformatácu skatiet televizora rokasgrāmata.)
5. Televizora ekrāna sarakstā izvēlieties “[AV] Samsung Soundbar Mxxx M-Series”. Pieejama).[sistema Soundbar tevizora Bluetooth ieriču sarakstā ir noradīta ar uzrakstu “Need Pairing” vai “Paired”. Lai izveidotu savienojumu ar sistemu Soundbar, izvēlieties ziŋojumu un izveidojiet savienojumu.
6. Kad televizors ir pievienots, sistemas Soundbar priekšejā displejejā tiek paradīts uzraksts [Televizora nosaukums] → "BT".
7. Tagad jus varat klausities televizora skanu no Soundbar sistemas.

Ja ieri neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piēmērām, "[AV] Samsung Soundbar Mxxx M-Series"), izdžēsiet to.
• Režimā “BT” uz sistemas Soundbar labā paneḥa vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots), lái párslégtos uz režimu “BT PAIRING”. Pec tam televizora meklešanas sarakstā izvělieties “[AV] Samsung Soundbar Mxxx M-Series”.

Ko nozime statuss BT READY un BT PAIRING?

• BT READY: šajā režīmā jus varat meklet ieprieks pievienotus televizorus vai izveidot savienojumu ar systēmu Soundbar no ieprieks pievienotas mobilās ierices.
• BT PAIRING: šajā režīmā jus varat izveidot savienojumu ar jaunu ierici. (Režimā “BT” uz sistemas Soundbar labās puses vai tālvadības pults nospiediet un ilgak nekā 5 sekundes turiet nospiestu pogu (Avotes).)

PIEZIMES

• Ja, izveidojot savienojumu ar Bluetooth ierici, tiek pieprasits PIN kods, ivadiet <0000>.
• Bluetooth savienojuma režimā Bluetooth savienojums tiek partraukts, ja attalums starp sistemu Soundbar un Bluetooth ierici parsniedz 10 metrus.
• Sistema Soundbar automatiski izsledzas, ja tās darbības statuss Gatavs ir ildzis 5 Minutes.

• Bluetooth 1erices mekleshana vai pareiza savienojuma izveidosana ar sistemu Soundbar var nenotikt šados gadijumos:

• ja sistemas Soundbar tuvumā pastāv specīgs elektriskais lauks;

• ja sistemas Soundbar vienlaikus tiek savienota pārī ar vairakām Bluetooth icicēm;

• ja Bluetooth icerice ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskas ierices var radit radiotraucejumus. Nelaujiet Soundbar galvenas ierices tuvuma atrasties iericem, kas rada elektromagnetiskos vilnus, piemeram, mikrovilnu krasnim, bezvadu lokalā tikla iericem un citam.

Sistemas Soundbar atvienošana no televizora

Uz labas puses panela vai talvadibas pults nospiediet pogu (Avots) un pec tam parsledzieties uz jebkuru rezimu, iznemot "BT".

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jasaŋem atbilde no sistemas Soundbar. (Nepiečesamais laiks var atskirties atkarībā no televizora modela.)
• Lai atcelu automātisku Bluetooth savienojuma izveidi starp skānas paneli un televizoru, kad ir aktivizēts statuss "BT READY", uz 5 sekundēm nospiediet pogu ▷II (Atskaṇot/Pauzēt) (pārslēdziet opcjju leslēgts uz Izslēgts).

05 SAVIENOSANA ARAREJU IERICI

Savienojiet ar ārejo ierici, izmantojot vadu vai bezvadu tiklu, lai atskaŋotu āejas ierices skanu sistēma Soundbar.

Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli

1 Optiskais kabelis

Savienojiet galvenas ierices ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierices ligzdu OPTICAL OUT, izmantojot digitalo optisko kabeli.
2 Izveliieties rezimu "D.IN", uz labas puses panela vai talvadibas pults nospiezot pogu (Avots).

2 Audio (AUX) kabelis

Savienojiet galvenas ierices ligzdu AUX IN (audio) ar avota ierices ligzdu AUDIO OUT, izmantojot audio kabeli.
2 Izveliieties rezimu "AUX", uz labas puses panela vai talvadibas pults nospiezot pogu (Avots).

06 USB SAVIENOJUMA IZVEIDE

Izmantojot sistemu Soundbar, varat atskaŋot mūzikas failus, kas ierakstiti USB atmiñas iericēs.

1. Pievienojiet sistemas Soundbar mikro USB ligzdai mikro USB-USB adaptera kabeli, kura viena galā ir USB 2.0 mikro USB spraudnis (B tipa), bet otrā galā ir standarta 2.0 USB ligzda (A tipa).
2. Mikro USB-USB adaptera kabeli var iegadaties atseviški. Lai to iegadatos, szinieties ar Samsung apkopes centru vai Samsung clientsu apkalposanas centru.
3. Pievienojiet USB ierici adaptera kabela ligzdas galam.
4. Uz labas puses pane la vai talvadibas pults nospiediet pogu (Avots) un pec tam izvelieties rezimu "USB".
5. Displejā tiksparaditsuzraksts"USB".

6. Izmantojot sistemu Soundbar, atskaŋojiet muzikas failus, kas ierakstiti USB atminas iericēs.

7. Sistema Soundbar izslédzas automatiski (Automatiska izslegsana), ja USB ierie ir pievienota ilgak neka 5 minutes.

Faila formata veidu saderibas saraksts

Paplašinājums	Kodeks	Iztveršanas frekvence	Datu pārraides ātrums
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80kbps~320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps
*.wma	Wave_Style_MSAudio1	16KHz ~ 48KHz	56kbps~128kbps
	Wave_Style_MSAudio2 16KHz ~ 48KHz 56kbps~128kbps
*.aac	AAC	16KHz ~ 96KHz	48kbps~320kbps
	AAC-LC	16KHz ~ 96KHz	128kbps~192kbps5,1 kan. 320kbps
	HE-AAC	24KHz ~ 96KHz	48kbps~64kbps5,1 kan. 160kbps
*.wav	-	16KHz ~ 48KHz	lidz 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50kbps~500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	lidz 3000kbps

• Ja USB ierie ir saglabats parak daudz mapju un failu, piekluvei siem failiem un to atskaosanai systemdā Soundbar var but nepieciesams ilgaks laiks.

07 SAVIENOJUMA IZVEIDE AR MOBILO IERICI

Savienošana, izmantojot Bluetooth

Kad mobilā icerice ir pievientota, izmantojot Bluetooth, jus varat dzirdet stereo scaṇu bez jebkādām problemām, ko sagādā kabelu pievienošana.

• Vienlaikus var pievienot tikai vienu ierici.

Sakotnējā savienojuma izveide

1. Uz labas puses panea vai talvadibas pults nospiediet pogu (Avots) un pec tam izvelieties rezimu "BT".

2. Parsledziet "BT" uz "BTPAIRING".

3. Ja tiek paradits uzraksts "BT READY", nospiediet un ilgak nekā 5 sekundes turiet nospiestu pogu (Avots) uz sistemas Soundbar labas puses panela vai talvadibas pults, lui tiktu paradits uzraksts "BT PAIRING".

4. Sarakstā izvēlieties "[AV] Samsung Soundbar Mxxx M-Series".

5. Kad(systema Soundbar un Bluetooth ierieir savienotas, prieksejā displejeā tiek paradits uzraksts [Bluetooth ierieces nosaukums] "BT".
6. Atskanojiet systema Soundbar muzikas failus no ierices, kas ir pievienota, izmantojot Bluetooth.

Ja icerici neizdodas pievienot

• Ja sarakstā ir redzams ieprieks pievienotas sistemas Soundbar nosaukums (piemēram, "[AV] Samsung Soundbar Mxxx M-Series"), izdzēsiet to.
• Režimā “BT” uz sistemas Soundbar laba panela vai tālvadības pults nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots), lui párslégtos uz režimu “BT PAIRING”. Pec tam Bluetooth ieriču meklešanas sarakstā izvělieties “[AV] Samsung Soundbar Mxxx M-Series”.

Ko nozime statuss BT READY un BT PAIRING?

• BT READY: šajā režīmā jus varat meklet ieprieks pievienotus televizorus vai izveidot savienojumu ar systēmu Soundbar no ieprieks pievienotas mobilās ierices.
• BT PAIRING: šajā režimā jus varat izveidot savienojumu ar jaunu ierici. (Režimā "BT" uz sistemas Soundbar labās puses vai tālvadības pults nospiediet un ilgak nekā 5 sekundes turiet nospiestu pogu (Avots).)

PIEZIMES

Ja, izveidojot savienojumu ar Bluetooth ierici, tiek pieprasits PIN kods, ivadiet <0000>.
- Bluetooth savienojuma režimā Bluetooth savienojums tiek partraukts, ja attalums starp sistemu Soundbar un Bluetooth ierici parsniedz 10 metrus.
- Sistema Soundbar automatiski izsledzas, ja tās darbības statuss Gatavs ir ildzis 5 Minutes.
- Bluetooth 1erices mekleshana vai pareiza savienojuma izveidosana ar systemu Soundbar var nenotikt sados gadijumos:

• ja sistemas Soundbar tuvumā pastāv speçīgs elektriskais lauks;
• ja systemd Soundbar vienlaikus tiek savienota pärar vairakam Bluetooth icicem;

• ja Bluetooth ierie ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskas ierices var radit radiotraucejumus. Nelaujiet Soundbar galvenas ierices tuvuma atrasties iericem, kas rada elektromagnetiskos vilnus, piemeram, mikrovilnu krasnim, bezvadu lokalā tikla iericem un citam.

• Sistema Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).
• Izveidojiet savienojumu tikai ar tādu Bluetooth ierici, kas atbalsta A2DP (AV) funkcjju.
• Nevarat izveidot sistemas Soundbar savienojumu ar Bluetooth ierici, kas atbalsta tikai HF (Hands Free) funkcjju.

• Ja sistemas Soundbar ir savienota pārī ar Bluetooth ierici, ierices skenēto ieriču sarakstā atlasot ierakstu "[AV] Samsung Soundbar Mxxx M-Series", systemd Soundbar automatiski tiek párslēgta režimā "BT".

• Opcija ir pieejama tikai tad, ja systemdar ir pieejama ar Bluetooth ierici pari savienoto iericu sarakstā. (Iericei Bluetooth un systemdai Soundbar ir jabut iepriekš savienotam pari vismaz vienu reizi.)

• Sistemas Soundbar nosaukums Bluetooth ierices meklto ieriicu sarakstä tiek paradits tikai tad, ja sistemas Soundbar displejā ir redzams zinojums "BT READY".

• Sistemu Soundbar nevar savienot pārī ar citu Bluetooth ierici, kamēr tiek izmantota funkcjja Bluetooth.

Bluetooth POWER ieslēgšana (Bluetooth POWER)

Ja ieprieks pärisavienotu Bluetooth icici tiek meginats savienot pärar systemdu Soundbar, kad ir ieslęgta funkcija Bluetooth POWER ieslęgsana unSYSTEMA Soundbar ir izslegta,SYSTEMA Soundbar tiek automatiski ieslęgta.

1. Kadistema Soundbar ir ieslgeta, nospiediet taltvadibas pults pogu Bluetooth POWER.
2. Sistemas Soundbar displeja tiek paradits zinojums "ON-BLUEOTHOOPWER".

Bluetooth ierices atvienošana no sistemas Soundbar

Bluetooth ierices un sistemas Soundbar savienojumu var partraukt. Noradijumus skatiet Bluetooth ierices lietotaja rokasgramata.

• Sistemas Soundbar savienojums tiek partraukts.
• Partraucot sistemas Soundbar un Bluetooth ierices savienojumu, sistemas Soundbar prieksejā displejejā tiek paradits zinojums "BT DISCONNECTED".

Sistemas Soundbar atvienošana no Bluetooth ierices

Uz labas puses panea vai talvadibas pults nospiediet pogu (Avots) un pec tam parsledzieties uz jebkuru rezimu, izemot "BT".

• Atvienošana ilgst noteiktu laiku, jo Bluetooth iericei ir jasanem atbilde no sistemas Soundbar. (Savienojuma partraukšanas laiks var atskirties atkaribā no Bluetooth ierices.)
• Partraucot sistemas Soundbar un Bluetooth ierices savienojumu, sistemas Soundbar prieksejā displejeā tiek paradits zinojums "BT DISCONNECTED".

PIEZIMES

• Bluetooth savienojuma režimā Bluetooth savienojums tiek partraukts, ja attalums starp sistemu Soundbar un Bluetooth ierici parsniedz 10 metrus.
• Sistema Soundbar automatiski izslédzas, ja tās ir darbības statuss Gatavs ir ildzis 5 minutes.

• Bluetooth 1erice atkaribā no izmantošanas veida var radīt troksni vai darbibas traucejumus šādos gadijumos:

• kāda jusu kermoşa dalas saskaras ar Bluetooth ierices uztversanas/parvades sistemu vai sistemu Soundbar;

• tas ir atkarigs no sienas sturi vai telpas dalas radito skereslu izraisitam elektriskam svarstibam;

• ierice tiek paklauta elektriskas stravas traucejumiem, ko rada ierices, tostarp medicinas aprikojums, mikrovilnu krasnis un bezvadu LAN iekartas, kas darbojas tadpaša frekvenču joslā.

• Savienojiet systemdu Soundbar pärar Bluetooth ierici, kamér tās atrodas tuvu viena otrai.

• Jo lieläks ir attalums starp sistemu Soundbar un Bluetooth ierici, jo sliktaka ir signala kvalitate.Ja attalums parsniedz tehnologijas Bluetooth darbības diapazonu, savienojums tiek partraukts.
• Zonas ar sliktu signala uztversanas kvalitati, iespejams, Bluetooth savienojums nedarbosies pareizi.
• Bluetooth savienojums darbojas tikai tad, ja icerice ir tuvumā. Savienojums tiek automatiski pātraukts, ja Bluetooth icerice atrodas ārpus diapazona. Ārī atrodoties diapazona, skānas kvalitāti var pasliktināt škērsli, piēmēram, sienas vai durvis.
• Bezvadu ierices darbības laikā var rasties elektriskie traucējumi.

Programmas Samsung Audio Remote lietošana

Lietotnes Samsung Audio Remote instalëšana

Lai kontrolētu Soundbar, izmantojot viedierici un lietotni Samsung Audio Remote, lejupielādējiet lietotni Samsung Audio Remote Google Play veikalā.

Tirgus meklesana : Samsung Audio Remote

Lietotnes Samsung Audio Remote palaišana

Lai palaistu un izmantotu lietotni Samsung Audio Remote, sava viediericie pieskarieties ikonai Audio Remote un pec tam izpildiet ekrana redzamos noradijumus.

• Lietotne Samsung Audio Remote ir saderiga tikai ar Android mobilajiem tālrūnjiem un mobilajam iericēm, kurās darbojas operētājsistēma Android OS 3.0 vai jaunaka versija.

08 TÁLVADIBAS PULTS LIETOSANA

Kā lietot tālvadības puli

1	Ieslēgšana/ izslēgšana	Ieslēdziet un izslēdziet sistemu Soundbar.
2	Skañas regulēšana	Varat izvēlēties šādas opcijas: TREBLE, BASS vai AUDIO SYNC. · Lai pielāgotu diskanta vai basa skānμ, skānas iestatījumos izvēlieties TREBLE vai BASS un pēc tam noregulējiet skajumu no -6 līdz +6 ar Augšpvērsto/Lejupversto pogu. · Nospiediet un turiet nospiestu pogu (Skañas regulēšana) aptuveni 5-sekundes, lai noregulētu katras frekvenču joslas skānμ. Atlasei pieejamās frevences ir 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz un 10 KHz (Pa kreisi/Pa labi). Frekvenci var noregulē iestatījumu diapazonā no -6 līdz +6 (Augšpvērsto/Lejupversto). · Ja televizora un sistēmas Soundbar video un audio signāli nav sinhronizēti, skānas iestatījumos atlaset AUDIO SYNC un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot Augšpvērsto/Lejupversto pogu. (Neattiecas uz režimu “USB”) · Opciju Audio Sync atbalsta tikai dažas funkcjjas.

3	Surround	Telpiskas skānas funkcija piěskir skānai dzilūmu un telpiskumu. Katru reizi nospiéžot šo pogu, režīms tiek párslēgts no ON uz OFF vai ostrādi. ·ON: Atskanojiet skānu visos skárluños. ·OFF: Sākotnējā avota kanāla skāna ir dzirdama tikai dažos skárluños.
	Surround
4	SOUND MODE SOUND MODE	Vajadzigo skanas režimu var iestatīt, izvēloties opcjjas STANDARD, MUSIC, CLEAR VOICE, Ja vēlaties izbaudīt originalo skanu, izvēlieties režimu "STANDARD". • DRC (Dynamic Range Control) Ši funkcjja nodrošina dinamiskā diapazona kontrlj, kad atskaņojat Dolby Digital skanas dziesmas. Ja gaidstāves režimā nospiéžat un turat pogu SOUND MODE, tiek ieslēgta vai izslēgta funkcjja DRC (Dynamic Range Control). Kad DRC ir ieslēgta, skaṇa skaṇa tiek padarīta klusāka. (Skaṇa var būt izkroplota.)
5	Avots	Nospiediet šo pogu, lai atlasitu sistēmai Soundbar pievienoto avotu. • Režims BT PAIRING Lai režimā "BT" ieslēgtu režimu "BT PAIRING" nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots). Papildinformāciju skatiet 15. lpp. • Funkcjja Auto Power Down lerice automatiski izslēdzas tālāk minētajās situācijās. - Režimā D.IN/BT/USB: ja audio signāls nav pieejams 5 minūtes. - Režimā AUX: - Ja audio (AUX) kabelis ir atvienots 5 minūtes. - Ja audio (AUX) kabelis ir pievienots, bet 8 stundas nav veikta ievade, izmantojot taustiūs. (Funkcjju Auto Power Down var izslēgt tikai šajā gadjumā.) - Lai izslēgtu funkcjju Auto Power Down, kamēr ir aktivizēts režims "AUX", nospiediet un 5 sekundes turiet nospiestu pogu II. Displejā tiek parādits paziņojums "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" (leslēgt funckcjju Automātiska strāvas padeves izslēgsana/izslegt funkcju Automātiska strāvas padeves izslegsana).
6	Atskaņot/pauzēt	Nospiediet pogu II, lai uz laiku apturetū mūzikas faila atskaņošanu. Velreiz nospiéžot šo pogu, mūzikas fails tiek atskaņots.
7	Uz augšu/Uz leju/Pa kreisi/ Pa labi	Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi.
		Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas. • Atkārtot Lai atkārtošanas funkciju izmantotu režimā "USB", nospiediet Uz augšu pogu. • Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nakamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepričšejo mūzikas failu. • Auto Power Link Varat ieslēgt vai izslezt funkciju Auto Power Link. Funkcjia Auto Power Link tiek vadīta, izmantojot attiecīgi Pa labi un Pa kreisi pogu. - Auto Power Link: Ja systemdā Soundbar ir savienota ar televizoru, izmantojot digitālo optisko kabeli, systemdā Soundbar var automātiski ieslētgies, kad ieslēdzat televizoru. Nospiediet un 5 sekundes turiet nospiestu Pa kreisi pogu, lai ieslēgtu (ON) vai izslezt (OFF) funkciju Auto Power Link. - Funkcjia Auto Power Link péc noklusejuma ir ieslēgta (ON).
8	Bluetooth POWER Bluetooth POWER	Nospiediet, lai ieslēgtu vai izsleztfunkciju Bluetooth POWER vai skaluma limeṇa ierobežošana. • Funkcjia Bluetooth POWER: Ja systemdā Soundbar ir gaidstāves režimā un funkcija Bluetooth POWER ir ieslēgta, kad jus ieslēdzat iepričš pievienotu Bluetooth icerici,体系建设 soundbar automātiski ieslēdzas un izeido savienojumu ar šo icerici, izmantojot Bluetooth. - Ja funkcjia Bluetooth POWER ir ieslēgta,体系建设 soundbar displejā tiek parādīts ziŋojums "ON-BLUEOTHOHT POWER". Lai ieslēgtu funkciju Bluetooth POWER, nospiediet vienreiz pogu Bluetooth POWER. Priekšejā displejā tiek parādīts ziŋojums "OFF-BLUEOTHOHT POWER". - Kad ir ieslēgts režims "D.IN" un体系建设 soundbar ir savienota ar pć 2017. gada izlaistu Samsung viedtelevizoru,体系建设 soundbar var vadīt, izmantojot televizoru tālvadības pulti. Šajā režimā funkciju Bluetooth POWER nevar ieslēgt. • Skaluma limeṇa ierobežošanas funkcija: Klausīsnās lielä skaluma vair bojād zirdi, tāpēc skaluma limenis tiek pielāgots uz 20, ja iestatītais skaluma limenis ir lieläks par 20. - Skaluma limeṇa ierobežošanas funkcijas noklusejums ir ieslēgta funkcija. lestatītais skaluma limenis tiek saglabāts pat tad, ja tiek ieslēgta barošana. - Lai mainitu šo iestatījumu, nospiediet uz tālvadības pufts essošo pogu Bluetooth POWER un turiet to 5 sekundes. Kad skaluma limeṇa ierobežošana ir ieslēgta, pričšejā displejā tiek parādīts pazinojums "V FREE"; kad fungcija ir ieslēgta, tiek parādīts pazinojums "V LOCK".
9	WOOFER	Nospiediet pogu uz augšu vai uz leju, lui noregulētu zemfrekvenču skalruṇa skaluma limeni lidz -12 vai no -6 lidz +6. Nospiéžot šo pogu, basu skalruṇa skanas limenis tiek atiestatīts uz 0.
10	VOL	Spiediet pogu uz augšu vai uz leju, lui pielāgotu skaluma limeni. • Skanas izslēgsana Nospiediet pogu VOL, lui izslēgtu skanu. Nospiediet to vēlreiz, lui atkal ieslēgtu skanu.

Sistemas Soundbar skaluma limena regulësana, izmantojot televizora tālvadibas pulti

Izmantojiet Samsung televizora izvělni, lái ārejos skárlruṇus iestatitu kā televizora skárlruṇus. (Papildinformatácu skatiet televizora rokasgrāmata.)

• Pec sistemas Soundbar uzstadisanas, jus varat regulēt tās skaluma limeni, izmantojot infrasarkano tālvadibas pulti, kas tika piesgādata kopa ar Samsung televizoru. (Ja nevelaties lietot šo funkcjju, kad sistemas Soundbar ir ieslēgta, nospiediet un 5 sekundes turiet nospiestu pogu Surround. Sistemas Soundbar displejā tiek paradits uzraksts "OFF-TV REMOTE" un ši funkcjja tiek izslēgta.) Lai pielagotu skaluma limeni, izmantojot tikai Samsung televizora tālvadibas pulti, nospiediet un ilgak nekā 5 sekundes turiet nospiestu pogu Surround, lidz sistemas Soundbar displejā tiek paradits uzraksts "SAMSUNG-TV REMOTE".

• Katru reizi, kad tiek nospiesta un 5 sekundes tureta poga Surround, darbības režims tiek párlęgts šādā secība: "SAMSUNG-TV REMOTE" (Noklusejuma režims) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

• Lai pielagotu sistemas Soundbar skaluma limeni ar talvadibas pulti, kas tika piegadata kopar tresas puses izgatavotu televizoru, iesledziet sistemas Soundbar, nospiediet un 5 sekundes turiet nospiestu pogu Surround (Soundbar displejā tiek parādīts uzraksts "OFF-TV REMOTE"), atlaidiet pogu Surround un pēc tam vēlreiz nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu Surround. (Sistemas Soundbar displejā tiek parādīts uzraksts "ALL-TV REMOTE".)

• Atkaribā no tālvadības pults šī funkcjja var nebūt pieejama.
  -Ražotāji, kas atbalsta šo funkcjju:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Slepto pogu lietošana

Slēptā poga		Papildinformatica
Tālvadības pults poga Funkcija
Surround	Funkcijas TV tālvadības pulti leslēgts/lzslēgts	22. lpp.
(Avots)	BT savienošana 15. lpp.
►II (Atskaṇot/pauzēt)	Funkcijas Auto Power Down leslēgts/lzslēgts (režims AUX)	20. lpp.
	Inicializacija (Gaidstāve) 28. lpp.
VOL	ID SET (Gaidstāve)	7. lpp.
Pa kreisi Auto Power Link ON/OFF 10. lpp.
(Skānas regulësana)	7 joslu EQ 19. lpp.
SOUND MODE	DRC ON/OFF (Gaidstāve)	20. lpp.
Bluetooth POWER	Skaṭuma limeṇa ierobežošana leslēgts/lzslēgts	21. lpp

Izvades specifikacijas daßidem skanas efektu režimiem

Efekts levade			Izvade
			Bez bezvadu aizmugurejo scajruju komplekta	Ar bezvadu aizmugurejo scajruju komplektu
Surround Surround	ON	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
SOUND MODE SOUND MODE	STANDARD	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	MUSIC	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	CLEAR VOICE	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	SPORTS	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu
	MOVIE	2.0 kanālu	2.1 kanālu 4.1 kanālu
		5.1 kanālu 2.1	kanālu 4.1 kanālu

• Samsung bezvadu aizmugurejo skalru nu komplektu var iegadaties atseviski. Lai iegadatos komplektu, szinieties ar pardeveju, no kura iegadajaties systemu Soundbar.

09 SIENAS STIPRINAJUMA UZSTÄDISHANA

Piesardzibas pasakumi uzstadisanas laikā

• Uzstadiet stiprinajumu tikai pie vertikalias sienes.
• Neuzstadiet vieta, kurir augsta temperatura vai augsts mitruma limenis.
• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturetu ši izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izveliieties citu uzstādīsanas vietu.
• tegadajieties un izmantojiet turetajskruves vai enkurskrues, kas ir piemerozas attiecigajai sienai (sausais apmetums, metals, koks utt.). Ja iespejams, stiprinajuma skruves nostipriniet sienas balstos.
• legadajieties tadas sienes stiprinajuma skruves, kas ir piemerozas tas sienas tipam un biezumam, pie kuras uzstadisit sistemu Soundbar.

Diametrs: M5

• Garums: ieteicams 35 mm vai garakas.

• Pirms sistemas Soundbar uzstadijanas uz sienas savienojiet tās kabelus ar ārjām iericem.

• Pirms ierices uzstadisanas parliecinieties, vai erice ir izslegtua un atvienota no elektribas. Pretejagidijumavar tikt izraisits elektriskas stravas trieciens.

Sienas stiprinajuma componenti

Sienes stiprinajuma sablons

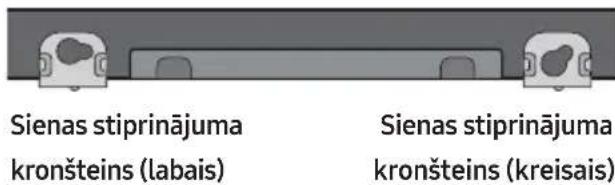

Turetajskruve (2 gab.) Skruve (2 gab.) Sienas stiprinajuma

kronsteins (kreisais)

Sienas stiprinajuma

kronsteins (labais)

1. Piespiediet Sienas stiprinajuma sablons pies sienas virsmas.

2. Sienas stiprinajuma šablons ir janovieto lidzeni.

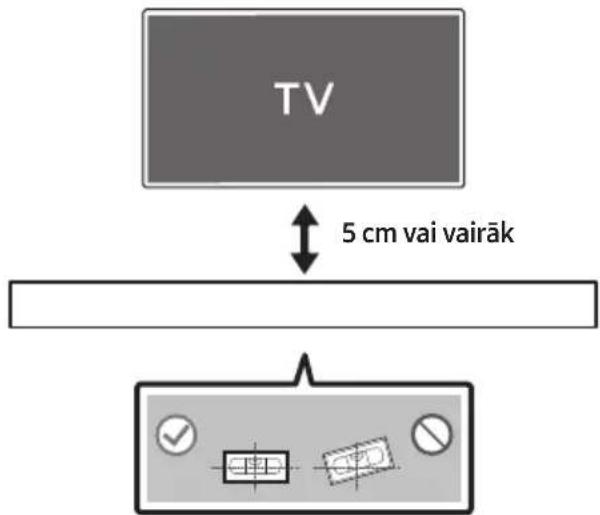

3. Ja televizors tiks stiprinats pie sienas, uzstadiet sistemu Soundbar vismaz 5 cm zem televizora.

1. Izlidziniet papira šablona Viduslinija ar televizora viduspunktu (ja uzstadāt sistemu Soundbar zem televizora), un péc tam piestipriniet Sienas stiprinajuma šablons, izmantojot limlenti.

2. Ja neuzstadāt sistēmu zem televizora, novietojiet Viduslinija uzstādīsanas vietas vidū.

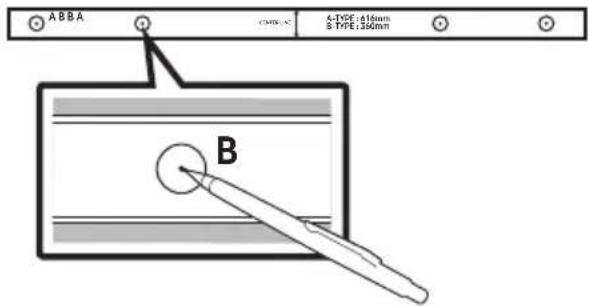

1. Ar pildspalvas vai uzasinata zimuça galu caurduriet ar B-TYPE apzimeto attelu viduspunktu katra šablona galá, lái atzimetubalsta skruvju atveru vietas, un pec tam nonemiet sienes stiprinajuma šablun.

1. Izmantojot piemērota izmē urbi, izurbiet sienā atveri katra atzimētajā vieta.

Ja atzimes neatbilst tapskruvju novietojumam, pirms balsta skruvju ieskruvesanas noteikti ivietojiet atveres piemerotus enkurus vai saspiezamos stiprinajumus. Ja izmantojat enkurus vai saspiezamos stiprinajumus, izurbiet pietiekami lielas atveres, lai tajas varetu ivietot izmantotos enkurus vai saspiezamos stiprinajumus.

1. Izstumiet skruvi (nav ieklauta komplektacija)
   caur katru Turetajskruve un pec tam ciesi
   ieskruvejiet katru skruvi balsta skruves
   atvere.

1. Izmantojiet divas Skruves (M4 x L12), lai piestiprinatu Kreisais un Labais puses Sienas stiprinajuma kronsteinu sistemas Soundbar apaksdalai. Lai sintema pareizi piegultu, noteikti salagojiet sistemas Soundbar apaksdalaeisos izcilnus ar kronsteinu atverem.

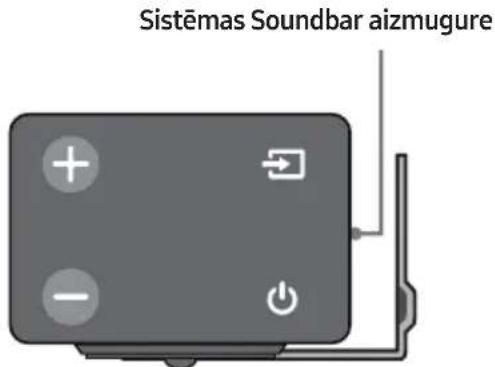

Veicot montazu, parliecinieties, vai Sienes stiprinajuma kronsteinu izvirzitas dalas atrodas aiz sistemas Soundbar aizmugures.

Sistemas Soundbar laba mala

• Kreisa kronsteina forma atskiras no laba kronsteina formas. Parliecinieties, vai tie ir novietoti pareizi.

1. Uzstadiet systemu Soundbar ar tai piestiprinatajiem Sienas stiprinajuma kronsteinu, uzkarinot Sienas stiprinajuma kronsteinu uz siena ieskruvetajam Skruves turetajs.

• Nedaudz sasveriet systemu Soundbar, laievietotu abu Turetajskrue galvinas Sienastiprinajuma kronsteins atveres. Bidiet systemu Soundbar ar bultu noraditaja virziena, lai ciesi nostiprinatu abas puses.

Sistemas Soundbar noŋemšana no sienas

1. Lai sistemu Soundbar nonemtu no sienas stiprinajuma, bidiet sistemu ar bultinu noraditaja virziena, mazliet sagaziet to un pec tam velciet to prom no sienas, kā paradits attela.

• Neatbalstieties pret uzstadito ierici un izvairieties no tās sasišanas vai nemešanas.
• Piestipriniet icerici stingri pie sienas, lai tā nenokristu. Ja icerice nokritis, var tikrt raditas traumas vai icerices var tikt sabojata.
  Ja icer ic urzstadita pie sienas, ludzu, nodrošiniet, lai berni nerautu savienojos os vadus, jo tadejadi icer ve var nokrist.
• Ja televizors ir piestiprinats pie sienas, uzstadiet skalruu sistemu vismaz 5 cm zem televizora, lui izmantotu visas sienas stiprinajuma prieksrocibas.
• Ja televizoru nestiprinat pie sienas, gadajiet par savu drošibu, uzstadot to uz drošas un lidzenas virsmas, no kuras tas nevar vieglinokrist.

10 PROGRAMMATÜRAS ATJAUNINÅSANA

Uznēmums Samsung turpmak var piedāvat sistemas Soundbar aparātprogrammatūras atjauninājumus.

Ja ir pieejams kads atjauninajums,
aparatprogrammaturu var atjauninat, pievienojot
USB ierici ar taja saglabato
aparatprogrammaturas atjauninajumu sistemas
Soundbar USB pieslegvietai.

Papildinformatáciju par atjauninajuma failu lejupieladi skatiet Samsung Electronics timekla vietne www.samsung.com Support.

Pec tam ievadiet vai izveliieties savas sistemas
Soundbar modeli, izveliieties opciju
Programmatura un programmas un pec tam opcjju Lejupielades. Opciju nosaukumi var atskirties.

Atjauninăšanas procedura

1. Pievienojiet sistemas Soundbar mikro USB ligzdai mikro USB-USB adaptera kabeli, kura vienā galā ir USB 2.0 mikro USB spraudnis (B tipa), bet otrā galā ir standarta 2.0 USB ligzda (A tipa).

2. Mikro USB-USB adaptera kabeli var iegadaties atseviski. Lai to iegadatos, szinieties ar Samsung apkopes centru vai Samsung clientsu apkalpošanas centru.

3. Izpildiet talak sniegtos noradijumus, lai lejupieladetu izstradajuma programmaturu: Apmeklejet Samsung timekla vietni (samsung.com) atrodiet modela nosaukumu - izvelieties klienu atbalsta iespeju (tas nosaukums var mainities).

4. Saglabajiet lejupieladeto programmaturu USB zibatmina un izvelieties "Izvilkt seit", lai tilpatsiestu mapi.

5. Izslédziet systemu Soundbar un pievienojiet USB zibatmiŋu ar programmatūras atjauninājumu mikro USB adaptera kabela sieviškajam portam. Pievienojiet kabeli systēmas Soundbar USB portam.

6. lesledziet systemu Soundbar. 3 minu su laikatiks paradits pazijojums "UPDATE", un tikssakta atjauninašana.

7. Kad atjaunināsana ir pabeigta, sistema Soundbar tiek izslēgta. Nospiediet un vismaz 5 sekundes turiet tālvadības pults pogu ▶II. Displejā tiek parādīts pazinojums "INIT", un sistema Soundbar tiek izslēgta. Atjaunināsana ir pabeigta.

8. Sim izstrādājumam ir dualās sāknēṣanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunīnāṣana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.

Ja netiek paradits pazinojums UPDATE

1. Izslēdžiet systēmu Soundbar, atvienojiet un vělreiz pievienojiet USB krātuves ierici, kura ir saglabāti atjaunināsanas faili, systēmas Soundbar USB portam.

2. Atvienojiet sistemas Soundbar barošanas vadu, pievienojiet to atpakal un pec tam iesledziet sistemas Soundbar.

3. Aparatprogrammatūras atjaunināsana var nedarboties pareizi, ja USB krātuves iericē ir saglabāti sistemas Soundbar atbalstīti audio faili.

4. Kamér tiek veikta atjaunināsana, neizslēdziet barošanu un neatvienojiet USB iceri. Kad aparātprogrammataras atjaunināsana ir pabeigta, galvena icerice automatiski izslēdzas.
5. Kad atjauninăsana ir pabeigta, sistēmă Soundbar tiek initializeta lietotāja iestatīsana. Mē iesakām pierakstīt savus iestatijumus, lái pēc atjauninăsanas tos varētu erti atiestatīt. Nēmiet vērā, ka, veicot aparātprogrammatūras atjauninăsanu, tiek atiestatīts ari zemfrekvenču skalruṇa savienojums. Ja pēc atjauninăsanas savienojums ar zemfrekvenču skalruni netiek atkal izveidots automatiski, skatiet 6. lpp. Ja programmatūras atjauninăsana neizdodas, pārbaudiet, vai USB zibatmiṇa nav bojāta.
   Mac OS datoru lietotajiem kā USB formatu ieteicams izmantot MS-DOS (FAT).
6. Atjaunināsana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.

Pirms meklējat palidzibu, pārbaudiet tālak norādito.

lerici nevar ieslegt.

Vai barošanas kabelis ir pievienots kontaktligzdai?

Pievienojiet barosanas kabeli kontaktligzdai.

Nospiezot pogu, nedarbojas attiecigā funkcija.

Vai gaisā ir statiskā elektrība?

Atvienojiet barosanas kabeli un vêlrez pievienojiet to.

BT režimā rodas skanas pārtraukumi.

→ Skatiet sadalias par Bluetooth savienojumu 10. un 15. lpp.

Nav dzirdama skana.

Vai ir ieslegta skanas izslegsanas funkcija?

Vai skalums ir iestatits uz minimalo limeni?

Noregulejiet skaluma limeni.

Vai baterijas nav tukšas?

levietojiet jaunas baterijas.

Vai attalums starp talvadibas pulti un Soundbar galveno icerici nav parak liels?

Novietojiet talvadibas pulti tuvak Soundbar galvenajai ericei.

Uz zemfrekvenču skalruṇa mirgo sarkanais indikators, un zemfrekvenču skalrunis neskan.

Šāda problema var rasties, ja zemfrekvenču skalrunis nav savienots ar Soundbar galveno icerici.

→ Mēginit vēlreiz izveidot savienojumu ar zemfrekvenču skalruni. (Skatiet 6. lpp.)

Zemfrekvencu skalrunis ieverojami duc un vibre.

Meginint noregulēt zemfrekvenču skalruṇa vibracijas limeni.

→ Nospiediet tālvadības pults pogu WOOFER uz augšu vai leju, lái noregulētu zemfrekvenču skalruṇa skaluma limeni (no -12, no -6 lidz +6).

12 LICENCE

DOLBY

AUDIO

Lai nosūṭitu jautājumus un pieprasijumus par atverto pirmkodu, sazinieties ar uzñēmumu Samsung pa e-pastu ([e-mail]).

14 SVARIGA PIEZIME PAR APKOPI

• Shemas un atteli šajā lietotāja rokasgrāmatai ir nodrošināti tikai atsaucei, un tie var atskirties no faktiskā izstrādājuma izskata.
• Šādos gadijumos var tikt iekasēta administrīsanas maksa:

(a) pēc jūsu pieprasijuma tiek izsaukts inženieris, taču izstrādajums nav bojats (t. i., ja neesat izlasijis šo lietotāja rokasgrāmatu);
(b) esat atnesis ierici uz remonta centru, taču izstrādājums nav bojats(t. i., ja neesat izlasijis šo lietotāja rokasgrāmatu).
- Jus tiksiet informets par administrresanas maksas apméru pirms specialista ieraşanas.

15 SPECIFIKÁCIJAS UN NORADIJUMI

Specifikácijas

VISPÄRIGI	USB		5 V/0,5 A
	Svars	Soundbar galvenã icerice	1,5 kg
		Zemfrekvençu skalrunis (PS-WM20)	4,6 kg
	Izméri (P x A x Dz)	Soundbar galvenã icerice	907,5 x 53,5 x 70,5 mm
		Zemfrekvençu skalrunis (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Darba temperatūras diapazons		+5 °C lidz +35 °C
	Darba mitruma diapazons		10 % lidz 75 %
PASTIPRINÂTÂJS	Nominālā izvades jauda	Soundbar galvenã icerice	35 W x 2, 6 ohm
		Zemfrekvençu skalrunis (PS-WM20)	130 W, 3 ohm
Atbalstītie atskaŋošanas formāti (DTS 2.0 skaṇa tiek atskaŋota DTS formātā.)			LPCM 2 kanālu, Dolby AudioTM (atbalsta Dolby® Digital), DTS
Bezvadu icerces izejas jauda		BT raiditāja maksimālā jauda	100 mW, 2,4 GHz - 2,4835 GHz
		SRD raiditāja maksimālā jauda	25 mW, 5,725 GHz - 5,825 GHz

PIEZIMES

Samsung Electronics Co., Ltd patur tiesibas bez bridinajuma veikt izmainas specifikacijas.
- Svars un izmēri ir norādīti aptuveni.
- Papildinformaciju par barošanas avotu un enerjias pateriŋu skatiet produktam pielimetajā etikete.

(Etikete: Soundbar galvenas ierices apakspuse)

Kopējais enerções patēriņš gaidstāves režīmā (W)		4,1W
Bluetooth	Pieslēgvietas deaktivizēšanas metode	Nospiediet tālvadības pults pogu “Bluetooth POWER”, kad ir ieslēgts režims “BT”.

• Ar šo uzŋēmums Samsung Electronics pazino, ka šis apríkojums atbilst Direktīvas 2014/53/ES prasibām.

Pilns ES atbilstibas deklaracijas teksts ir pieejams timekla vietne:

http://www.samsung.com, izvelieties Atbalsts > Meklesanas atbalsts un ievadiet modela nosaukumu.

So aprkojumu drikt lietot visas ES valstis.

(Attiecas uz valstim, kur tiek izmantotas atseviskas savaksanas sistemas.)

Šis markejums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalposanas laika beigām no tām nedrikst atbrivoties kopā ar sadzīves atkritumiem. Ja ir atzimeti kimiskie symboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tadā limeni, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlimeṇus. Ja baterijas netiek pareizi izmestas, šis vielas var nodarit kaitējumu cilveku veselibai vai videi.

Lai aizsargatu dabas resursus un veicinatu materialu atkartotu lietosanu, ludzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstradei atbilstoši vietējai bezmaksas bateriju pārstrades sistēmai.

Pareiza atbrivoanas no ši izstradajuma (elektriska un elektroniska aprkojuma ATKritumi)

(Attiecas uz valstim, kur tiek izmantotas atseviskas savakkanas sistemas.)

Šis markejums uz izstradajuma, piederumiem vai dokumentacijas norada, ka pec izstradajuma kalpošanas laika beigam no izstradajuma un ta elektroniskajiem piederumiem (piemēram, lādetāja, austinam, USB kabela) nedrikst atbrivoties kopā ar sadzives atkritumiem. Lai nepielautu iespējamu kaitējumu apkārtējai videi vai cilveku veselibai nekontrolētas atkritumu likvidešanas del, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizesjiet tos atbilstoši prasibām, tādejädi veicinot materialo resursu ilgtspejigu atkārtoto izmantošanu.

Lai sanemtu detailizetu informaciju par to, kur un kā var nogadat šos priekšmetus, lui tos pärstradatu videi draudziga veidā, majsaimniecibu lietotajiem ir jasazinās ar mazumtirgotaju, no kura viŋi iegadajās so izstradajumu, vai vietējo valsts iestädi.

Komerclietotajiem ir jasazinas ar piegadataju un jaiepazistas ar pirksanas liguma noteikumiem un nosacijumiem. So izstradajumu un ta elektroniskos piederumus nedrikst sajaukt ar citiem likvidejamiem uzemuma atkritumiem.

Informaciju par uzemuma Samsung saistibam vides aizsardzibas jomā un ar izstradajumu saistitajiem tiesibu aktos noteiktajiem pienakumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietne: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

SAUGOS INFORMACIJA

SAUGOS SPÉJIMAI

NENUIMKITE DANGTELIO (ARBA GALINES DALIES), KAD SUMAZINTUMÉTE ELEKTROS SMUGIO PAVOJU.

IRENGINYJENERA DALIJKURI TECHNINE PRIEZIURA GALI ATLIKTI NAUDOTOJAS.DEL TECHNINES PRIEZIROS DARBU KREIPKITES I KVALIFIKUOTUS TECHNINES PRIEZIROSSPECIALISTUS.

Ká reškia BT READY ir BT PAIRING būsena?
