HWM360 - Soundbar SAMSUNG - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	Samsung
Modell	HWM360
Abmessungen (B x H x T) - Soundbar	907,5 x 53,5 x 70,5 mm
Abmessungen (B x H x T) - Subwoofer	179,0 x 353,0 x 299,5 mm
Gewicht - Soundbar	1,5 kg
Gewicht - Subwoofer	4,6 kg
Stromversorgung	AC/DC-Adapter 19 V (DC-Eingang 19 V)
Stromverbrauch (Standby)	4,1 W
Nennausgangsleistung - Soundbar	35 W x 2 (6 Ohm)
Nennausgangsleistung - Subwoofer	130 W (3 Ohm)
Unterstützte Audioformate	LPCM 2ch, Dolby Audio, DTS
Konnektivität	Bluetooth, USB (5V 0,5A), optischer Eingang (DIGITAL AUDIO IN), AUX-Eingang (analog)
Hauptfunktionen	Surround Sound, Soundmodi (Standard, Musik, Klare Stimme, Sport, Kino), Höhen-/Tiefeneinstellung, Audio-Synchronisation, Auto Power Link, Bluetooth Power, Steuerung über TV-Fernbedienung
Wandmontage	Möglich mit Montageset (Schrauben M4 x L12 im Lieferumfang)
Pflege und Reinigung	Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Sorgen Sie für Belüftung (7-10 cm ringsum). Bei Gewitter oder längerem Nichtgebrauch vom Netz trennen.
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Samsung-Kundendienst oder ein autorisiertes Service-Center für Ersatzteile. Öffnen Sie das Gerät nicht.

Häufig gestellte Fragen - HWM360 SAMSUNG

Wie verbinde ich den kabellosen Subwoofer mit der Soundbar?

Stellen Sie sicher, dass beide Geräte eingeschaltet sind. Die automatische Verbindung wird innerhalb weniger Sekunden hergestellt. Wenn dies fehlschlägt, führen Sie eine manuelle Verbindung durch: Halten Sie die Taste ID SET auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt (blaue LED blinkt), schalten Sie dann die Soundbar aus. Halten Sie die Taste VOL auf der Fernbedienung 5 Sekunden lang gedrückt (Meldung ID SET). Schalten Sie die Soundbar ein: Die blaue LED des Subwoofers leuchtet dauerhaft bei Erfolg.

Wie verbinde ich die Soundbar per Bluetooth mit meinem Fernseher?

Drücken Sie die Taste Source, um den BT-Modus auszuwählen. Wenn das Display BT READY anzeigt, halten Sie die Taste Source länger als 5 Sekunden gedrückt, um in den BT PAIRING-Modus zu wechseln. Suchen Sie auf Ihrem Fernseher nach Bluetooth-Geräten und wählen Sie "[AV] Samsung Soundbar Mxxx M-Series". Die Verbindung wird hergestellt, wenn der Name des Fernsehers gefolgt von BT angezeigt wird.

Wie verwende ich die Auto Power Link-Funktion?

Stellen Sie sicher, dass die Soundbar über ein optisches Kabel mit dem Fernseher verbunden ist und sich im Modus D.IN befindet. Drücken und halten Sie die Taste Links auf der Fernbedienung etwa 5 Sekunden lang, um Auto Power Link zu aktivieren oder zu deaktivieren. Standardmäßig ist sie aktiviert: Die Soundbar schaltet sich automatisch mit dem Fernseher ein.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Taste WOOFER auf der Fernbedienung. Drücken Sie Auf oder Ab, um die Lautstärke von -12 bis +6 einzustellen (in 1er-Schritten ab -12). Die Einstellung wird auf dem Display der Soundbar angezeigt.

Wie aktualisiere ich die Software der Soundbar?

Laden Sie die neueste Firmware von der Samsung-Website (www.samsung.com/support) herunter. Speichern Sie die Datei auf einem USB-Stick, der in FAT formatiert ist. Schalten Sie die Soundbar aus, schließen Sie den USB-Stick über einen Micro-USB-Adapter an und schalten Sie sie ein. Die Meldung UPDATE erscheint. Ziehen Sie während des Updates nicht den Stecker. Nach Abschluss schaltet sich die Soundbar aus. Halten Sie zum Abschluss die Taste Wiedergabe/Pause (▶■) 5 Sekunden lang gedrückt, bis INIT angezeigt wird, dann schaltet sich das Gerät aus.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zunächst die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Hindernis das Signal zwischen Fernbedienung und Soundbar blockiert. Wenn das Problem weiterhin besteht, nähern Sie sich dem Gerät (maximale Reichweite 10 m). Bei statischer Elektrizität trennen Sie die Soundbar vom Netz und schließen Sie sie wieder an.

Wie verwende ich die Bluetooth Power-Funktion?

Drücken Sie die Taste Bluetooth POWER auf der Fernbedienung. Das Display zeigt ON-BLUETOOTH POWER an. Wenn diese Funktion aktiviert ist und ein zuvor verbundenes Bluetooth-Gerät versucht, sich zu verbinden, während die Soundbar ausgeschaltet ist, schaltet sie sich automatisch ein und verbindet sich.

Welche Audioformate werden über USB unterstützt?

Die Soundbar spielt MP3-, WMA-, AAC-, WAV-, OGG- und FLAC-Dateien ab. Detaillierte Bitraten und Abtastfrequenzen entnehmen Sie bitte der Kompatibilitätstabelle im Handbuch. Das USB-Gerät muss im FAT32-Format formatiert sein.

Wie setze ich die Soundbar auf die Werkseinstellungen zurück?

Im Standby-Modus (Soundbar ausgeschaltet) halten Sie die Taste Wiedergabe/Pause (▶■) auf der Fernbedienung 5 Sekunden lang gedrückt. Das Display zeigt INIT an, dann schaltet sich die Soundbar aus. Dadurch werden alle Benutzereinstellungen und die Verbindung zum Subwoofer zurückgesetzt.

Warum ist der Ton im Bluetooth-Modus verzerrt?

Überprüfen Sie, dass der Abstand zwischen Soundbar und Bluetooth-Gerät 10 m nicht überschreitet und kein dickes Hindernis (Betonwand, Metall) das Signal stört. Entfernen Sie Geräte, die Störungen verursachen (Mikrowelle, WLAN-Router). Wenn das Problem weiterhin besteht, koppeln Sie die Geräte erneut, indem Sie in den BT PAIRING-Modus wechseln.

BEDIENUNGSANLEITUNG HWM360 SAMSUNG

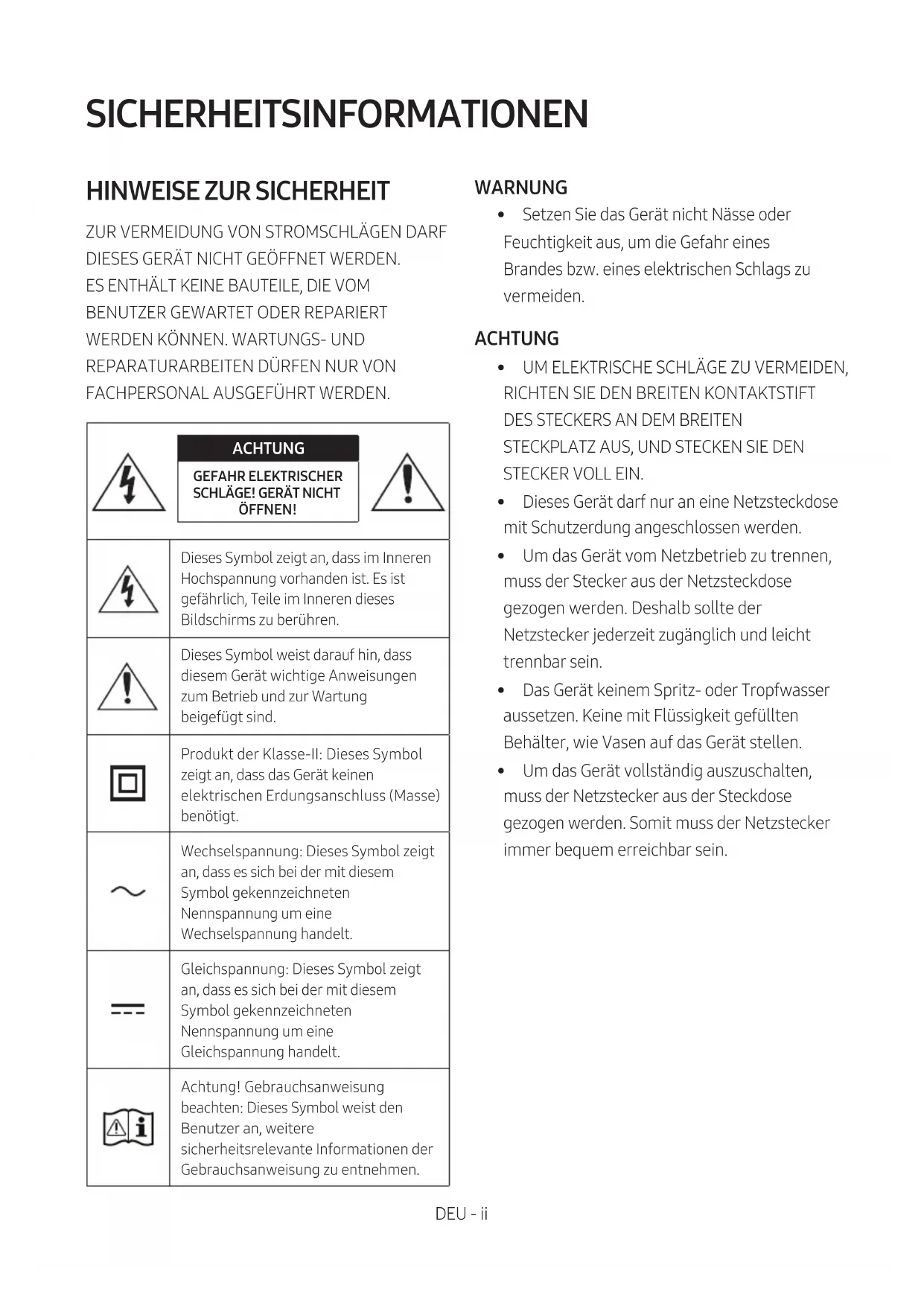

SICHERHEITSINFORMATIONEN

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

4	ACHTUNG GEFAHR ELEKTRISCHER SCHLAGE! GERÄT NICT ÖFFNEN!
5	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren these Bildschirms zu berühren.
6	Dieses Symbol weist darauf fin, dass dieserem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
7	Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt.
8	Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.
9	Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit dieserem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.
10	Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere Sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen.

WARNING

• Setzen Sie das Gerät nicht Nisse oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

ACHTUNG

• UM ELEKTRISCHE SCHLAGE ZU VERMEIDEN, RICHTEN SIE DEN BREITEN KONTAKTSTIFT DES STECKERS AN DEM BREITEN STECKPLATZ AUS, UND STECKEN SIE DEN STECKER VOLL EIN.
• Dieses Gerätarf nur an eine Netzsteckdose mit Schutzerding angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.
  Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung in Ihr dem Haus den auf der Rückseite Ihres Produktions angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterland (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie daraufuf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Veränder oder andere Geräte, die heißt werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdoseziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigten, es für längerere Zeit nicht zu nutzen.
2. Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verurschte Spannungsspitzen können zur Beschädigung des Geräts führen.
3. Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßigiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie diese Produkte nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in thisem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Types ein.

ÜBER DIESES HANDBUCH

Siehe diesen Handbuch fur Sicherheitshinweise, Produktinstallation, Komponenten, Verbindungen und Produktspezifikationen.

VOLLSTÄNDIGES HANDBUCH

Sie können durch Scannen des QR-Codes Zugang zum Kunden-Support-Center erhalten. Um das Handbuch auf Ihr dem PC oder Mobilgerät zu konsultieren, Laden Sie das Handbuch als Dokument von der Website herunter. (http://www.samsung.com/support)

Design und technische Daten können sich ohne vorherige Ankündigung ändern.

INHALT

01 Überprüfen der Komponenten 2

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

02 Produktübersicht 3

Vorderseite /rechte Seite der Soundbar 3

Unterseite der Soundbar 4

03 Anschliessen der Soundbar 5

Stromanschluss 5

Verbinden der Soundbar mit den Subwoofer 6

• Automatische Verbindung zwischen Subwoofer und Soundbar 6

• Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

04 Anschluss an ihr Fernsehgerät 9

Methode 1. Verbindung mit einem Kabel 9

• Verbindung mit einem optischen Kabel 9

Methode 2. Drahtlose Verbindung 10

• Verbindung eines Fernsehers per Bluetooth 10

05 Verbindung Mit Einem Externen Gerat Herstellen 12

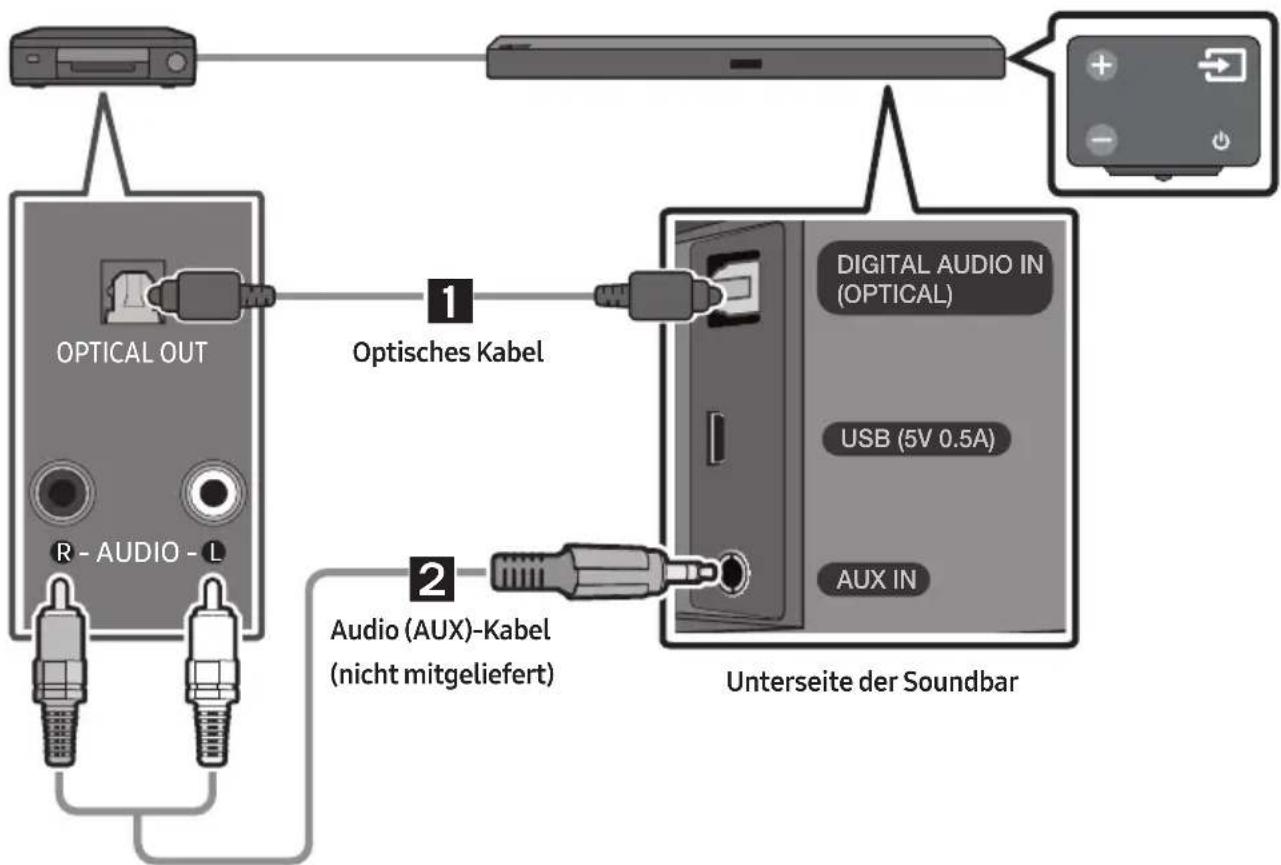

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel 12

06 Anschliessen eines USB 13

07 Anschliessen eines Mobilgeräts 15

Anschlieben per Bluetooth 15

Samsung Audio Remote App verwenden 18

• Installieren der Samsung Audio Remote App 18
• Starten der Samsung Audio Remote App 18

08 Verwendend der Fernbedienung 19

So verwenden Sie die Fernbedienung 19
Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 22
Verwendend der verborgenen Tasten 23
Ausgabe-Spezifikationen fur die entsprechlichen Sound-Effekt-Modi 23

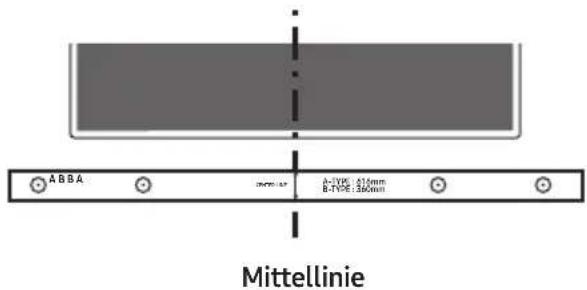

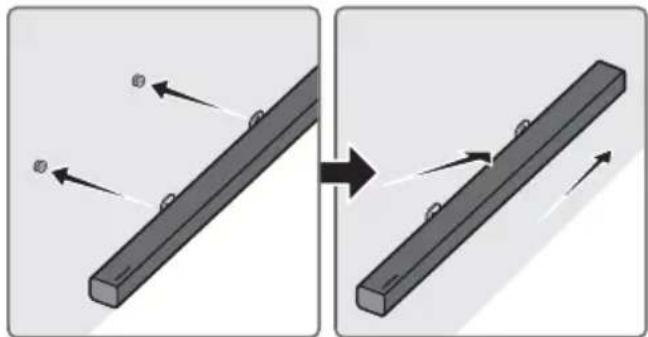

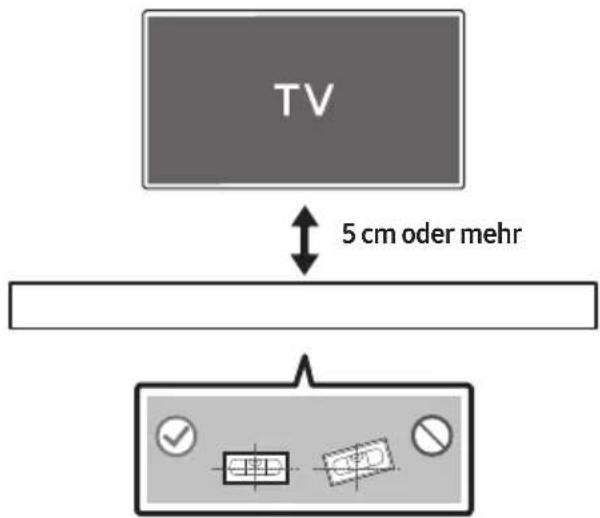

09 Installieren der Wandhalterung 24

Vorsichtsmaßnahmen für die Installation 24
Koponenten fur die Anbringung an der Wand 24

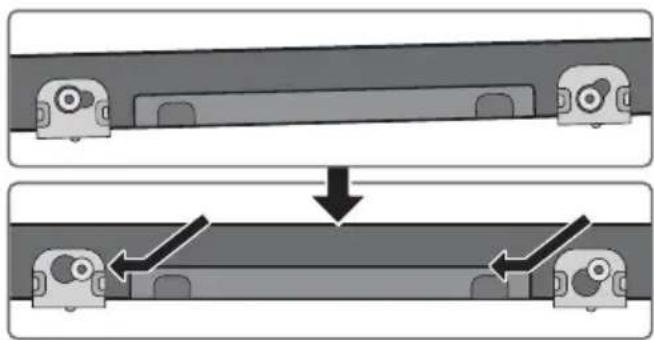

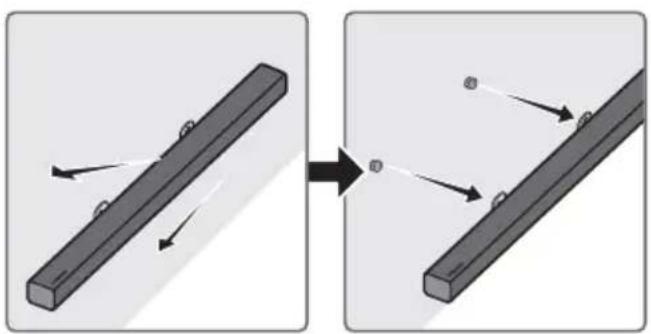

Soundbar von der Wand abnehmer 27

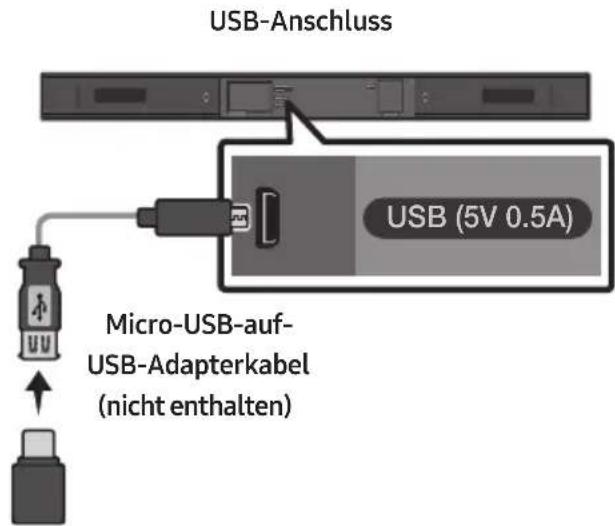

10 Softwareaktualisierung 27

Updateverfahren 28
Wenn UPDATE nicht angezeigt wird 28

11 Fehlerbehebung 29

Lizenz 30
Bekanntmachung zu Open Source Lizenzen 30
Wichtige Hinweise zum Kundendienst 30
Spezifikationen und Leitfaden 31

Technische Daten 31

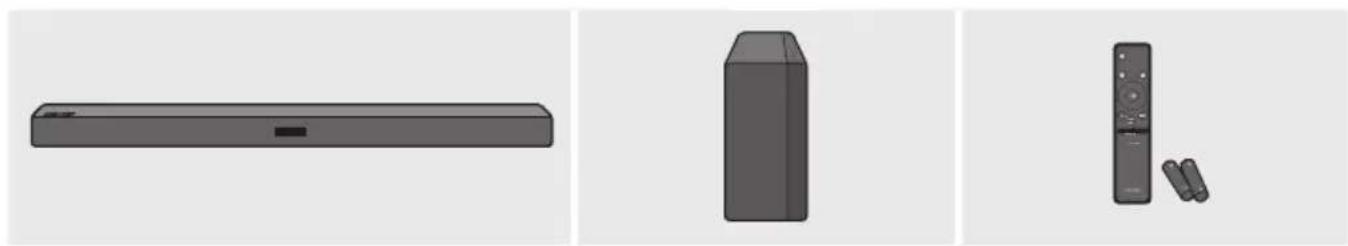

01 ÜberPRÜFEN DER KOMPONENTEN

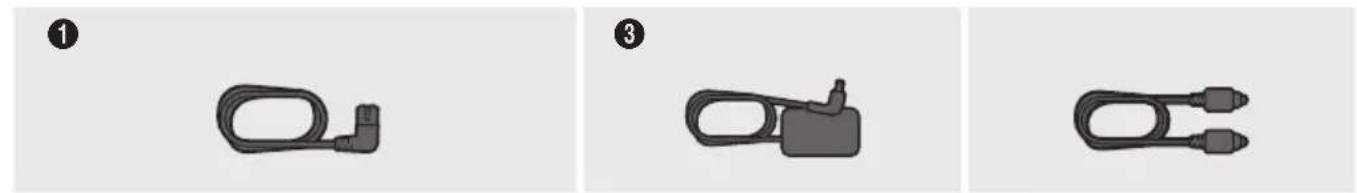

Soundbar-Hauptgerät Subwoofer Fernbedienung / Batterien

Stromkabel (Subwoofer) Netzadapter (Hauptgerät) Optisches Kabel

AC-Stecker

(Abhängig von Land und Modell)

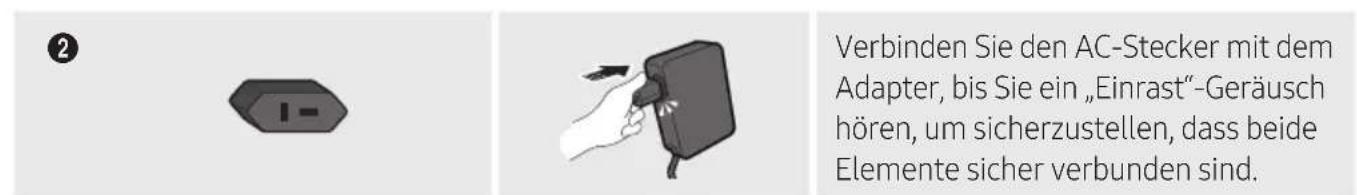

Lösen Sie den AC-Stecker von dem Adapter (er wird nicht mehr entfernt, sobald er angebracht wurde).

• Die Stromanschlusskomponenten sind gekennzeichnet (1, 2, 3). Weitere Informationen zu den Stromanschlüssen finden Sie auf Seite 5.
• Siehe Seite 24 zu den Wandhalterungskomponenten.
• Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
• Je nach der Region kann der AC-Stecker unterschiedlich aussehen oder er kann in den AC/DC-Adapter integriert gefelfert werden.
  Das Aussehen des Zubehors kann etwas von den Abbildungeniben abweichen.

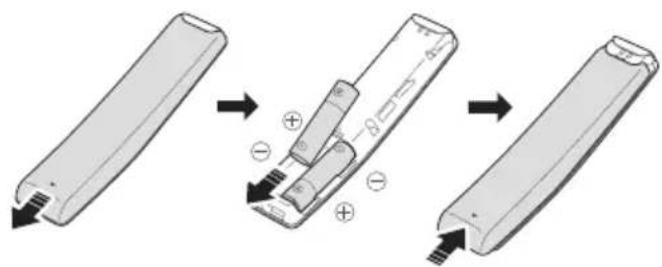

Einlagen der Batterien vor der Verwendung der Fernbedierung (AA-Batterien X 2)

Schieben Sie den Batteriedeckel in Pfeilrichtung, bis er vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieber den Batteriedeckel wieder vollständig darüber.

DEU-2

02 PRODUKTÜBERSICHT

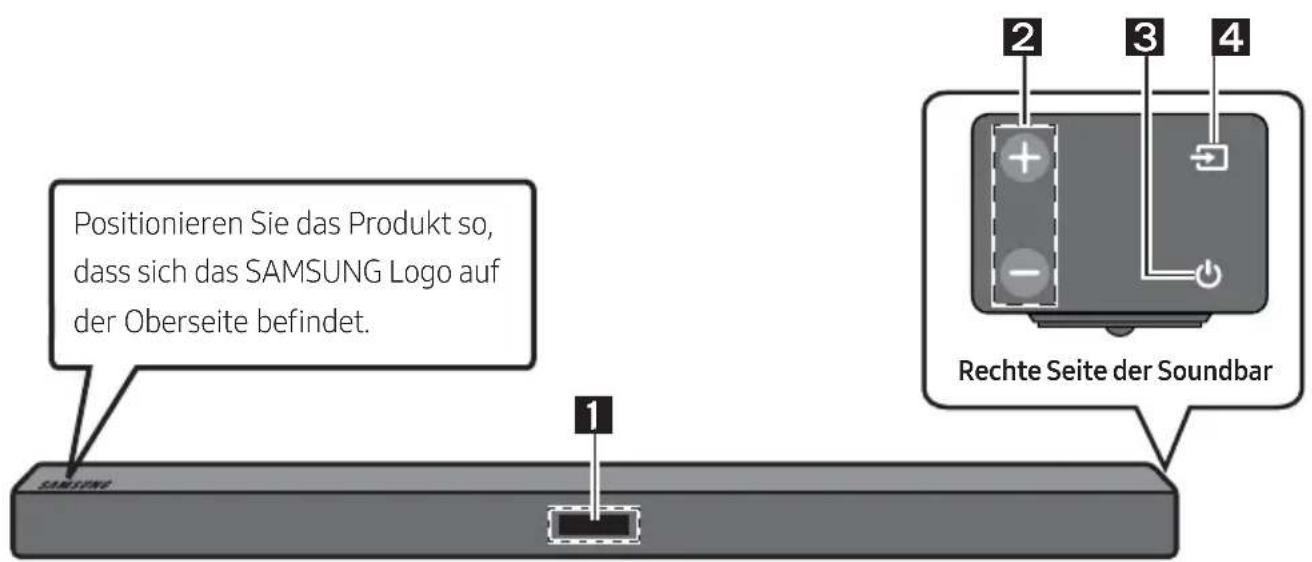

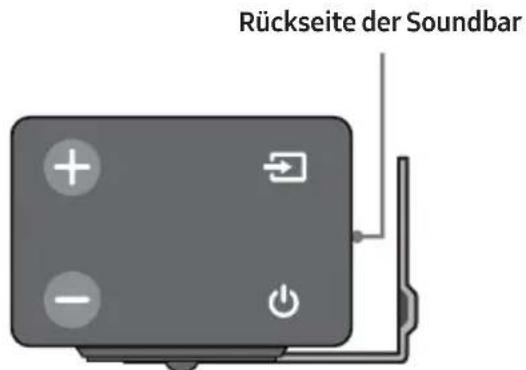

Vorderseite / rechte Seite der Soundbar

1	Anzeige Zeigt den Status und den aktuellen Modus des Produkts an.
2	+/- (Lautstärke)-Taste Stellt die Lautstärke ein. • Der Lautstärkegel wird beim Einstellen auf der vorderen Anzeige der Soundbar angezeigt.
3	(Strom)-Taste Schaltet den Strom ein und aus.
4	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus Anzeige
	Optischer digitaler Eingang D.IN
	AUX-Eingang AUX
	BLUETOOTH-Modus BT
	USB-Modus USB
	• Zum Einschalten des Modus „BT PAIRING" schalten Sie die Quelle auf den Modus „BT" um und halten Sie dann die taste (Quelle) länger als 5 Sekunden lang gedrückt.

• Nach dem Anschluss des Netzkabels muss 4 bis 6 Sekunden gewartet werden, bis der Netzschalter bedient werden kann.
• Wenn Sie diesen Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.
• Wenn Sie den Ton nur über den Soundbar horen wollen, müssen Sie die Lautsprecher des Fernsehgeräts im Audio Setup Menu Ihr Fernsehgeräts ausschalten. Weitere Informationen über Ihr Fernsehgerät finden Sie im Benutzerhandbuch, das im Lieferumfang Ihrres TVs enthalten war.

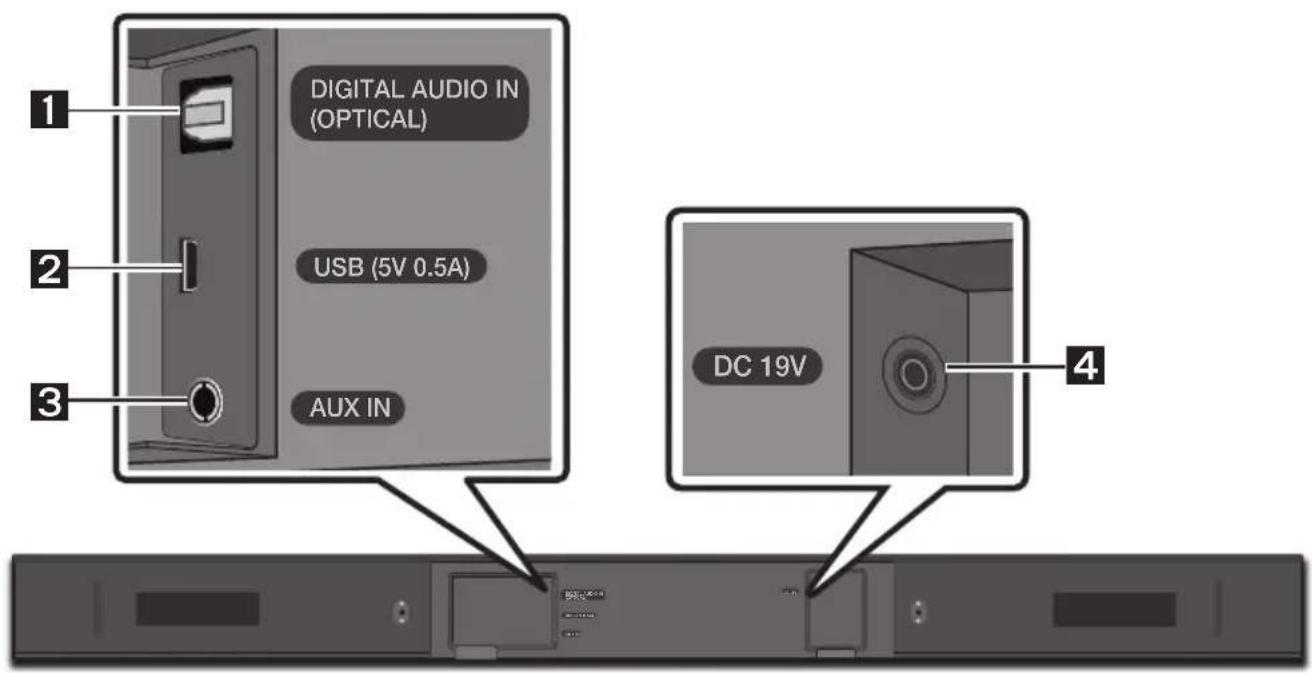

Unterseite der Soundbar

1	DIGITAL AUDIO IN (OPTICAL) An den digitalen (optischen) Ausgang eines externen Geräts anschließen.
2	USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.
3	AUX IN An den analogen Ausgang eines externen Geräts anschließen.
4	DC 19V (Stromversorgungseingang) Den Netzadapter anschließen.

• Ziehen Sie, wenn Sie das Stromkabel des AC/CD-Adapters von der Steckdose trennen möchten, am Stecker. Ziehen Sie nicht am Kabel.
• Schließen Sie diese Gerät oder andere Geräteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 ANSCHLIESSEN DER SOUNDBAR

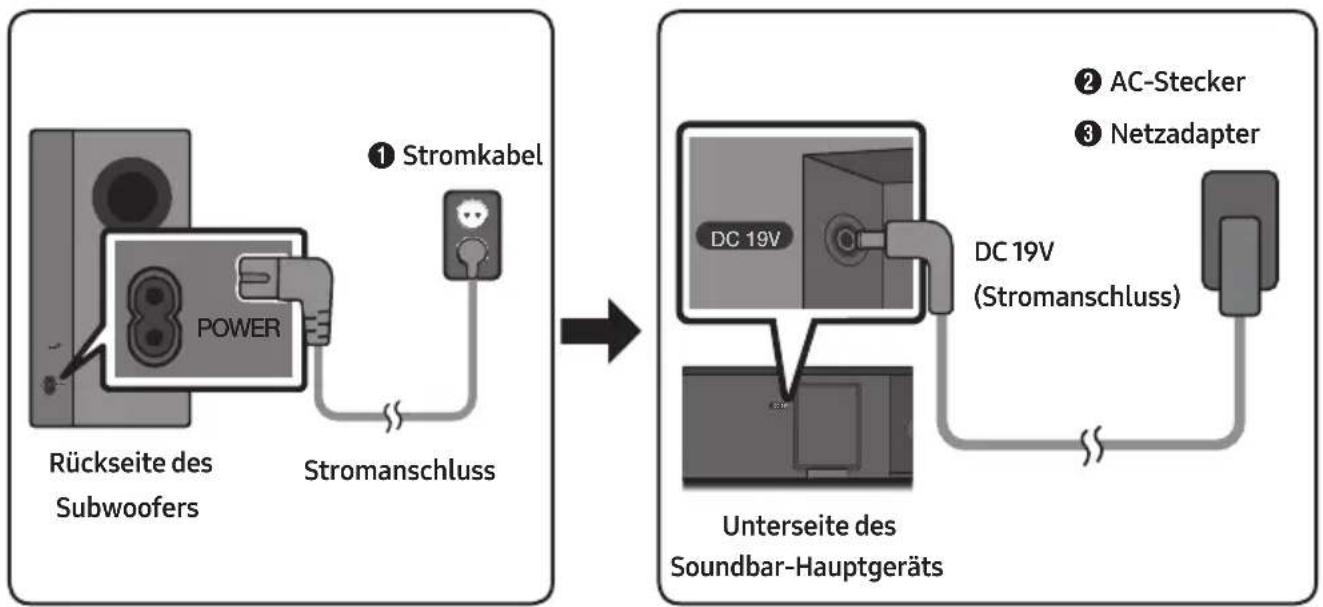

Stromanschluss

Verwenden Sie die Stromkomponenten (1, 2, 3) um die Geräte in der folgenden Reihenfolge an

Steckdosen anzuschlieBen: 1.) Subwoofer 2.) Soundbar-Hauptgerät.

Siehe die nachfolgenden Abbildungen.

• Weitere Informationen zur benöttigten Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

Verbinden der Soundbar mit den Subwoofer

Wenn der Subwoofer verbunden ist, konnen Sie einen vollen Bass-Ton genießen.

Automatische Verbindung zwischen Subwoofer und Soundbar

Wenn Sie den Strom einschalten, nachdem Sie die Stromkabel an die Soundbar und den Subwoofer angeschlossen haben, wird der Subwoofer automatisch mit der Soundbar verbunden.

• Wenn die automatische Kopplung abgeschlossen ist, leucht den blauen Anzeigeleuchten auf der Oberseite des Subwooofers auf.

LED-Leuchtanzeigen auf der Oberseite des Subwooofers

LED Status	Status Beschreibung Abhilfe
Blau	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinkend	Verbindung wird wieder hergestellt	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist oder warten Sie einige Zeit. (Falls das Blinken andauert, versuchen Sie, den Subwoofer manuell anzuschreiben. Weitere Informationen finden Sie auf Seite 7.)
Rot Ein		Standby (bei ausgeschaltetem Soundbar-Hauptgerät)	Prüfen Sie, ob das Stromkabel richtig am Soundbar-Hauptgerät angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Siehe die Anweisungen zur manuellen Verbindung auf Seite 7.
Rot und blau	Blinkend	Fehlfunktion	Siehe die Kontaktinformationen für das Samsung Servicezentrum in dem Handbuch.

Manuelles Verbinden des Subwoofoers bei Fehlschlagen der automatischen Verbindung

Überprüfen Sie dies, bevor Sie die manuelle Verbindung ausführten

• Überprüfen Sie, ob die Stromkabel der Soundbar und des Subwooferrs richtig angeschlossen sind

• Stellen Sie sicher, dass die Soundbar eingeschaltet ist.

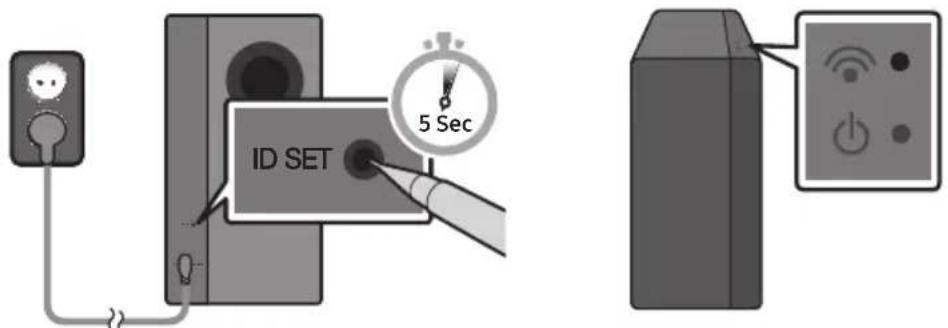

• Halten Sie ID SET auf der Rückseite des Subwoofer's mindestens 5 Sekunden lang gedrückt. Die rote Anzeigeleuchte auf der Oberseite des Subwoofer's erlischt und die blau Anzeigeleuchte blinkt.

Rückseite des Subwoofer Oberseite des Subwoofer

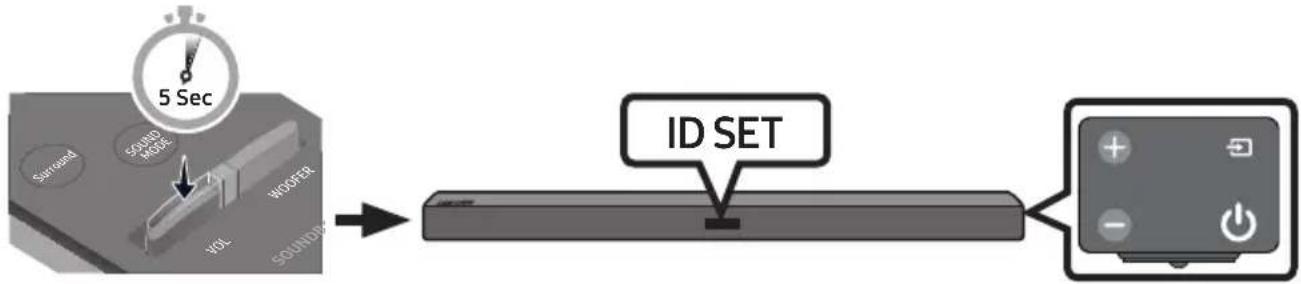

1. Schalten Sie die Soundbar aus.
2. Halten Sie die Taste VOL auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, während die Soundbar ausgeschaltet ist (OFF).
3. Für 1,3 Sekunden erscheint nun die Meldung ID SET in der Anzeige der Soundbar und erlischt dann.

1. Wenn die blaue Anzeigeleuchte an dem Subwoofer blinkt, schalten Sie die Stromversorgung der Soundbar durch Drücken der (Strom)-Taste auf der rechten Seite der Haupteinheit oder der Fernbedienung ein.

2. Wenn die Verbindung erfolgreich hergestellt ist, blinkt die blau Anzeige auf der Oberseite des Subwoofoers nicht mehr, sondern leuchtet ständig.

3. Falls der Verbindungsvorgang fehlschlätgt, blinkt die blaue Anzeige durchgehend.

Gehen Sie zu Schritt 1 und starten Sie erneut.

HINWEISE

• Schließen Sie das Stromkabel theses Produkts oder Ihr TV-Gerät nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

• Stellen Sie vor dem Verschieben oder Aufstellen des Produkts sicher, dass das Gerät ausgeschalte ist und das Stromkabel getrennt.

• Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED auf der Oberseite blinkt rot, nachdem sie mehrmals blau geblinkt hat.

• Wenn Sie in der Höhe der Soundbar ein Gerät mit gleicher Frequenz (5,8GHz) verwenden, kann es zu Interferenzen und damit zu Tonunterbrechungen kommt.
• Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10m , kann jederoch in Abhängigkeit ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer befindet, Funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHTSMASSNAHMSN

• Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit.
• Für eine optimale Wiedergabeleistung stellen Sie safer, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separatehältlich) frei von Behinderungen ist.

Erweiterern Sie das System umECHEN drahtlosen Surround-Sound,indem Sie das Drahtlose Rücklautsprecherkit (SWA-8500S) von Samsung an ihre Soundbar anschlieben (separat erhältlich).Fur weitere Informationen siehe die Anleitung fur das Drahtlose Rücklautsprecherkit von Samsung.

04 ANSCHLUSS AN IHR FERNSEHGERÄT

Hören Sie den TV-Ton durch kabelgebundene oder kabellose Verbindungen über ihre Soundbar.

• Wenn die Soundbar an einen ausgewählten Samsung TV angeschlossen ist, kann die Soundbar über die Fernbedienung des Fernsehers bedient werden.
• Bei der Verwendung eines optischen kabels kann diese Funktion von Bluetooth-fähigen 2017 Samsung Smart TVs unterstützen werden.
• Mit dieser Funktion können Sie auch das TV-MENU verwenden, um das Klangfeld und verschiedene Einstellungen sowie die Lautstärke und die Stummschaltung anzupassen.

Methode 1. Verbindung mit einem Kabel

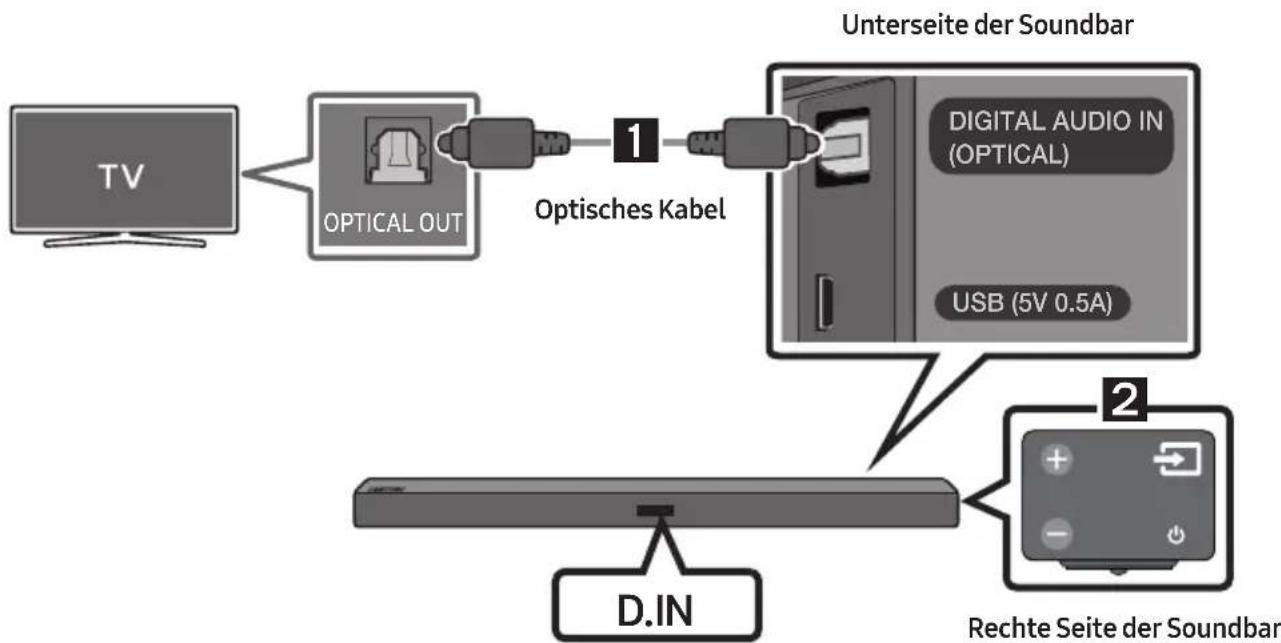

Verbindung mit einem optischen Kabel

1. Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) der Soundbar über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Fernsehers.

2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „D.IN".

3. Wenn die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 verfügbarcht wurde, wird die Bluetooth POWER-Funktion automatisch eingeschaltet, um die Steuerung der Soundbar mit der TV-Fernbedienung zu ermöglich. (Siehe Seite 21 zu Einzelheiten über Bluetooth POWER.)

Auto Power Link

Auto Power Link wird automatisch eingeschaltet, wenn der Fernseher eingeschaltet wird.

1. Verbinden Sie die Soundbar über ein optisches Digitalkabel mit einem Fernseher.
2. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „D.IN".
3. Halten Sie die Taste Links auf der Fernbedienung 5 Sekunden lang gedrückt, um die Auto Power Link-Funktion zu aktivieren bzw. zu deaktivieren.

Die Auto Power Link-Funktion ist automatisch auf ON eingestellt. (Um diese Funktion auszuschalten, schalten Sie Auto Power mit den Soundbar aus.)
- Je nach dem angeschlossen Gerät könnte Auto Power Link nicht Funktionieren.
- These Funktion ist nur im Modus „D.IN" verfügbar.

Methode 2. Drahtlose Verbindung

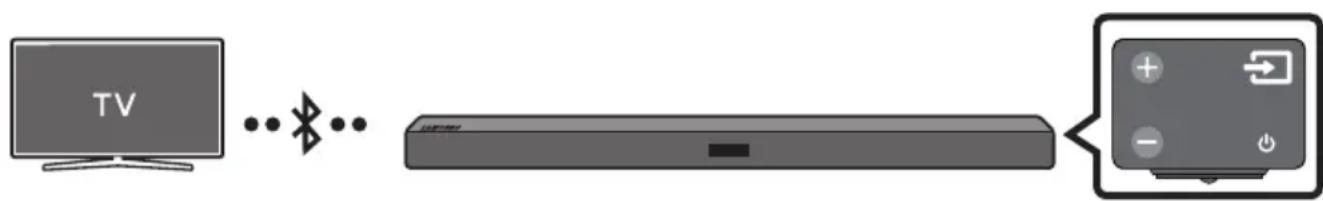

Verbindung eines Fernsehers per Bluetooth

Wenn ein Fernseher über Bluetooth verbunden wird, können Sie einen Stereoton ohne Lastige Kabel horen.

• Es kann nur ein Fernseher gleichzeitig verbunden werden.

Die erstee Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann den Modus „BT".

2. Ändern Sie „BT“ zu „BTPAIRING“.

3. Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

4. Wahlen Sie den Bluetooth-Modus an dem Fernseher aus. (Weitere Informationen finden Sie im Handbuch des Fernsehers.)

5. Wahlen Sie „[AV] Samsung Soundbar Mxxx M-Series" aus der Liste auf dem Bildschirm des Fernseher aus. Eine verfügbar Soundbar wird durch „Need Pairing" oder „Paired" auf der Bluetooth-Geräte listedes Fernsehers angezeigt. Zum Verbinden der Soundbar wahren Sie die Mendung und stellen Sie eine Verbindung her.

6. Wenn der Fernseher verbunden ist, entscheid [Name des Fernsehers] "BT" auf der vorderen Anzeige des Fernsehers.

7. Sie können den TV-Ton jetzt aus der Soundbar horen.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxx M-Series") in der Listeserecht, Löschen Sie sie.
• Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING“ umzuschalten. Wahlen Sie dann [AV] Samsung Soundbar Mxxx M-Series" aus der Suchliste des Fernsehers aus

Welchen Status haben BT READY und BT PAIRING?

• BT READY: In dieser Modus konnen Sie nach zuvor verbundenen Fernsehernuchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING: In this modus konnen Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT" die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite den Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbinding verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Trennender Soundbar vom Fernseher

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie zuminem beliebigen Modus außer .BT"um.

• Das Trennen dauert eine Zeit, da der Fernseher ein Antwortsignal von der Soundbar empfangen muss. (Die benötigte Zeit kann je nach Fernsehermodell unterschied sein.)
• Zum Abbrechen der automatischen Bluetooth-Verbindung zwischen der Soundbar und dem Fernseher drücken Sie die II (Wiedergabe/Pause) -Taste auf der Fernbedienung 5 Sekunden lang im BT READY"-Status. (Schalten Sie um zwischen Aktiviert Deaktiviert)

05 VERBINDUNG MIT EINEM EXTERNEN GERAT HERSTELLEN

Über ein kabelgebundenes oder kabelloses Netzwerk mit einem externen Gerät verbinden, um den Ton des externen Geräts über die Soundbar wiederzugeben.

Verbindung mit einem optischen oder analogen Audio (AUX)-Kabel

BD/DVD-Player/Set-Top-Box/

Spielkonsole

Rechte Seite der Soundbar

1 Optisches Kabel

1 Verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) am Hauptgerät über ein optisches Digitalkabel mit dem Anschluss OPTICAL OUT des Quellgeräts.
2 Wahlen Sie den Modus „D.IN" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.

2 Audio (AUX)-Kabel

1 Verbinden Sie den Anschluss AUX IN (Audio) am Hauptgerät über ein Audiokabel mit dem Anschluss AUDIO OUT des Quellgeräts.
2 Wahlen Sie den Modus „AUX" durch Drücken der Taste (Quelle) auf der rechten Seite oder der Fernbedienung.

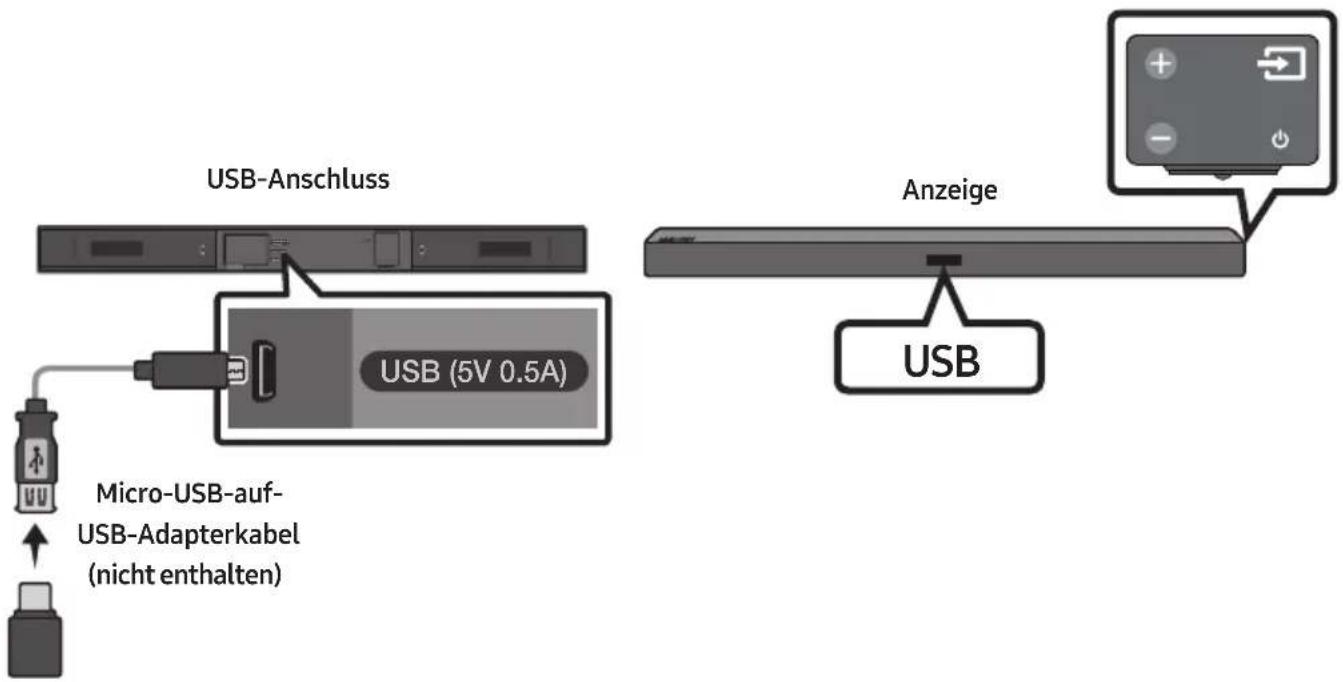

06 ANSCHLIESSEN EINES USB

Sie konnen Musikdateien, die sich auf Speichergeräten befinden, über die Soundbar wiedergeben.

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.

2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.

3. Verbinden Sie das USB-Gerät mit der Buchse des Adapterkabels.

4. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann „USB".
5. Auf dem Anzeigebildschirm wird, "USB" angezeigt.
6. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

Die Soundbar wird automatisch ausgeschaltet (Automatische Abschaltung), wenn länger als 5 Minuten kein USB-Gerät angeschlossen wurde.

Kompatibilitätsliste

Verlängerung Codec Sampling Code
*.mp3 MPEG 1 Layer2 16KHz	~48KHz 80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Style_MSAAudio1 16KHz ~ 48KHz 56 ~ 128kbps
Wave_Style_MSAAudio2		16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps5.1-Kanal 320kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps5.1-Kanal 160kbps
*.wav	-	16KHz ~ 48KHz	Bis zu 3000kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	Bis zu 3000kbps

• Sind zu viele Ordner und Dateien auf dem USB-Gerät gespeichert, kann es eine Zeit dauern, bis die Soundbar auf die Dateien zugreifen und abspielen kann.

07 ANSCHLIESSEN EINES MOBILGERÄTS

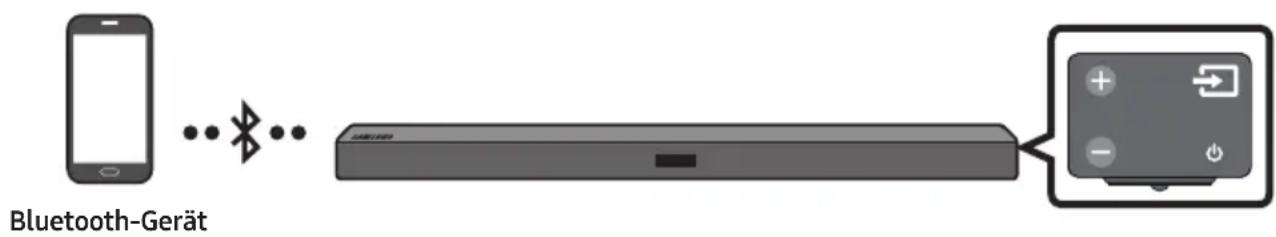

Anschlieben per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden wird, können Sie einen Stereoton ohne Lastige Kabel horen.

• Sie können nicht mehr als ein Bluetooth-Gerät gleichzeitig verbinden.

Die erstee Verbindung

1. Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und wahlen Sie dann „BT".

2. Ändern Sie „BT“ zu „BT PAIRING".

3. Falls „BT READY“angezeigt wird, halten Sie die Taste (Quelle) auf der rechten Seite der Soundbar oder auf der Fernbedienung für länger als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

4. Wahlen Sie, [AV] Samsung Soundbar Mxxx M-Series" aus der Liste aus.

5. Wenn eine Soundbar mit dem Bluetooth-Gerät verbunden ist, wird [Bluetooth-Gerätename] „BT" in der vorderen Anzeige angezeigt.
6. Geben Sie Musicdateien auf dem über Bluetooth verbundenen Gerät über die Soundbar aus.

Falls das Gerät nicht verbunden werden kann

• Falls die Auflistung der zuvor verbundenen Soundbar (z. B. „[AV] Samsung Soundbar Mxxx M-Series") in der Listeserecht, löschen Sie sie.
• Halten Sie im Modus „BT" die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt, um zum Modus „BT PAIRING" umzuschalten. Wahlen Sie dann „[AV] Samsung Soundbar Mxxx M-Series" aus der Suchliste des Bluetooth-Geräts aus.

Welchen Status haben BT READY und BT PAIRING?

• BT READY: In diesen Modus konnen Sie nach zuvor verbundenen Fernsehernuchen oder eine Verbindung der Soundbar über ein zuvor verbundenes Mobilgerät herstellen.
• BT PAIRING: In this modus konnen Sie eine Verbindung mit einem neuen Gerät herstellen. (Halten Sie im Modus „BT“ die Taste (Quelle) länger als 5 Sekunden auf der rechten Seite der Soundbar oder auf der Fernbedienung gedrückt.)

HINWEISE

• Falls sie beim Verbinden mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
• Im Bluetooth-Verbindungsmodus Goes the Bluetooth-Verbindung verloren, wenn der Abstand zwischen der Soundbar und dem Bluetooth-Gerät 10 m überschreitet.
  Die Soundbar schaltet sich nach 5 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar konnte unter den folgenden Umständen die Bluetooth-Suche oder -Verbindung eventuell nicht korrekt ausführren:

• Wenn die Soundbar von einem starken elektrischen Feld umgeben ist.

• Falls mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt werden.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, sich nicht an der richtigen Stelle befindet oder nicht Funktioniert.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Der Soundbar Unterstützung SBC data (44,1kHz, 48kHz).
• Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterszt.
• Es kann keine Verbindungen zwischen dem Soundbar und Bluetooth-Geräten hergestellt werden, die nur die HF (Freisprech) Funktion unterstützen.

• Nachdem Sie eine Verbindung zwischen der Soundbar und einem Bluetooth-Gerät hergestellt haben, wird durch Auswahl von „[AV] Samsung Soundbar Mxxx M-Series" aus der Liste der gefundenen Geräte die Soundbar automatisch in den „BT“-Modus umgeschaltet.

• Ist nur verfügbar, wenn der Soundbar in der Liste der verbundenen Geräte des Bluetooth-Geräts aufgelistet ist. (Es muss zuvor mindestens einmal eine Verbindung zwischen dem Soundbar und dem Bluetooth-Gerät hergestellt worden sein.)

• Der Soundbar entscheidt nur in der Liste der vom Bluetooth-Gerät gefundenen Geräte, wenn der Soundbar „BT READY" anziegt.

• Während der Verwendung der Bluetooth-Funktion kann die Soundbar nicht mit einem anderen Bluetooth-Gerät gekoppelt werden.

Bluetooth POWER ein (Bluetooth POWER)

Wenn die Funktion das Gerät über Bluetooth einszuschalten aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Bei eingeschalteter Soundbar die Bluetooth POWER Taste auf der Fernbedienung drucken.
2. Auf dem Display der Soundbar erscheidt „ON-BLUETOOTH POWER".

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzufinden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die Taste (Quelle) auf der rechten Seite oder der Fernbedienung und schalten Sie dann zu einem beliebigen Modus außer „BT" um.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)
• Wenn die Soundbar von dem Bluetooth-Gerät getrennt ist, zeigt die Soundbar „BT DISCONNECTED" auf der vorderen Anzeige an.

HINWEISE

• Bei einer Bluetooth Verbindung Goes the Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Soundbar und dem Bluetooth Gerät 10m überschreitet.
• Wenn sich der Soundbar für mehr als 5 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

Mehr über Bluetooth

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch Funktionieren, wenn:

• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird.

• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindiert wird.

• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

• Wenn Sie Soundbar über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

• Mit zunehmender Entfernung zwischen Soundbar und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distan den Bluetooth-Betriebsbereich übersteigt, Goes the Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• Die Bluetooth-Verbindung Funktioniert nur mit Geräten in unmittelbarer Höhe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius übersritten wird. Selfest innerhalb theses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Samsung Audio Remote App verwenden

Installieren der Samsung Audio Remote App

Um die Soundbar mit Ihrhem Smartphone oder Tablet sowie der Samsung Audio Remote App zu steuern, laden Sie die App aus dem Google Play Store herunter.

Im Play Store suchen nach : Samsung Audio Remote

Starten der Samsung Audio Remote App

Tippen Sie zum Starten und Verwenden der Samsung Audio Remote App auf dem Smartphone oder Tablet auf das Audio Remote-Symbol und folgen Sie der Bildschirmanleitung.

Die Samsung Audio Remote App ist nur kompatibel mit Android-Mobiltelefonen und Mobilgeräten mit Android OS 3.0 oder higher.

08 VERWENDEN DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung

1	Strom	Schaltet die Soundbar ein und aus.
2	Klangsteuerung	Sie können unter TREBLE, BASS, oder AUDIO SYNC auswahlen. • Um die Lautstärke der Höhen oder des Basses zu regeln, während Sie in den Sound-Einstellungen TREBLE oder BASS. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6~+6 an. • Halten Sie die (Klangsteuerung) Taste für ungebähr 5 Sekunden gedrückt, um den Klang für jedem Frequenzband einzustellen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind wählbar (Links/Rechts) und können jeweils auf eine Einstellung zwischen -6~+6 (Oben/Unten) eingestellt werden. • Wenn Video und Audio zwischen dem Fernseher und der Soundbar nicht synchron ist, während Sie in den Soundeinstellungen AUDIO SYNC aus und gegen dann mithilfe der Tasten Oben/Unten eine Audioverzögerung zwischen 0 und 300 Millisekunden fest. (Außer „USB“-Modus) • Audio Sync wird nur bei einigen Funktionen untersützt.
3	Surround Surround	Die Surroundton-Funktion verleht dem Ton Tiefe und Raumgebung. Bei jedem Drücken dieser Taste wird zwischen ON und OFF gewechselt. • ON: Ton über alle Laufsprecher ausgegeben. • OFF: Sie können den Ton des Kanals der Originalquelle aus mehreren Laufsprechemn hören.
4	SOUND MODE SOUND MODE	Sie können den gewünschten Toneeffekt durch Wahl von STANDARD, MUSIC, CLEAR VOICE, SPORTS, oder MOVIE auswahlen. Wenn Sie den Originalton horen möchen, fühlen Sie den Modus „STANDARD". • DRC (Dynamic Range Control) DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Wenn Sie die SOUND MODE-Taste im Standby-Modus gedrückt halten, wird DRC (Dynamic Range Control) ein- oder ausgeschaltet. Bei aktiviertem DRC wird lauter Ton reduziert. (Der Ton könnte verzerrt werden.)
5	Quelle	Drücken Sie dies, um eine an die Soundbar angeschlossene Quelle auszuwahlen. • Modus BT PAIRING Zum Einschalten des „BT PAIRING“-Modus im „BT“-Modus halten Sie die taste (Quelle) länger als 5 Sekunden lang gedrückt. Siehe Seite 15 für Einzelheiten. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet. - Modus D.IN / BT / USB: Wenn seit mehr als 5 Minuten kein Audiosignal empfangen wurde. - Modus AUX: - Wenn das Audio-(AUX)-Kabel seit 5 Minuten getrennt ist. - Wenn bei angeschlossenem Audio-(AUX)-Kabel 8 Stunden lang keine TASTE betätig wird. (Die Auto Power Down-Funktion kann nur in diesen Fall ausgeschaltet werden.) - Um die Auto Power Down-Funktion während des „AUX“-Modus auszuschalten, drücken und halten Sie die II-Taste für 5 Sekunden gedrückt. “ON-AUTO POWER DOWN”/“OFF-AUTO POWER DOWN” wird auf dem Bildschirm angezeigt.
6	Wiedergabe/Pause	Drücken Sie die II-Taste, um eine Musikdati vorübergehend anzuhalten. Wenn Sie die Taste erneut drücken, wird die Musikdati wiedergegeben
7	Oben/Unten/Links/Rechts	Drücken Sie die angegebenen Bereiche zum Auswahlen von Oben/Unten/Links/Rechts.
		Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswahlen oder Einstellen von Funktionen.WiederholenzZum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.Musiktitel überspringenDrücken Sie die Taste Rechts, um die nachste Musikdatei auszuwahlen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwahlen.Auto Power LinkSie können Auto Power Link ein- oder ausschalten. Auto Power Link werden jeweils durch die Taste Rechts und Links geregelt.- Auto Power Link: Falls die Soundbar durch ein digitales optisches Kabel an ihren Fernseher angeschlossen ist, kann die Soundbar automatisch eingeschlitet werden, wenn Sie ihren Fernseher einschlten. Halten Sie die Taste Links5 Sekunden lang gedrückt, um Auto Power Link auf ON und OFF zu stellen.- Auto Power Link ist automatisch auf ON eingestellt
8	BluetoothPOWERBluetooth POWER	Drücken, um die Bluetooth POWER-oder die Lautstärkebeschränkungsfunktion zu aktivieren und zu deaktivieren.Bluetooth POWER-Funktion : Wenn sich die Soundbar im Standby-Modus befindet und die Bluetooth POWER-Funktion auf Ein steht, wird die Soundbar automatisch eingeschlitet und verbindet sich per Bluetooth mit dem Gerät, wenn Sie ein zuvor verbundenes Bluetooth-Gerät einschlten.- Wenn die Bluetooth POWER-Funktion aktiviert ist, wird in der Anzeige der Soundbar „ON-BLUETOOTH POWER“ angezeigt. Um die Bluetooth POWER-Funktion zu deaktivieren, die Bluetooth POWER-Taste einzeln drucken. Dann „OFF-BLUETOOTH POWER" in der Front-Anzeige angezeigt.- Wenn der „D.IN“-Modus eingeschlitet ist und die Soundbar an einen Samsung Smart TV angeschlossen ist, der nach 2017 veröffentlich wurde, kann die Soundbar mit der TV-Fernbedienung gesteuert werden. In thisom Modus können Sie Bluetooth POWER nicht ausschalten.Lautstärkebeschränkungsfunktion: Weil Hörschäden entstehen können, wenn bei zu hoher Lautstärke eingeschlattet ist, wird die Lautstärke auf 20 angepasst, wenn die eingestellte Lautstärke höher als 20 ist.- Der Standardwert für die Lautstärkebeschränkung ist deaktiviert.Die eingeseltte Lautstärke wird beibehalten, auch im ausgeschalteten Zustand.- Um die Einstellung zu ändern, den Bluetooth POWER-Knopf 5 Sekunden lang drucken. Wenn die Lautstärkebeschränkung deaktiviert ist, wird „V FREE" in der Frontanzeige angezeigt und wenn die Funktion aktiviert ist, wird „V LOCK" angezeigt.
9	WOOFER	Drücken Sie die Taste nach oben oder unter, um die Lautstärke des Subwoofoers auf -12 oder auf -6 bis +6 einzustellen. Durch Drücken der Taste wird die Subwoofer-Lautstärke auf die Stufe 0 zurückgesetzt.
10	VOL	Drücken Sie die Taste nach oben oder unter, um die Lautstärke einzustellen. • Stummschaltung Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Verwenden Sie das Menu des Fernsehers, um den Laufsprecher des Fernsehers auf externe Laufsprecher einzustellen. (Weitere Informationen finden Sie im Benutzerhandbuch des Fernsehers.)

• Nach der Installation der Soundbar konnen Sie die Lautstärke der Soundbar mit der IR-Fernbedienung anpassen, die mit dem Samsung Fernseher mitgeliefert wurde.

(Falls Sie diese Funktion nicht verwenden wollen, wenn die Soundbar eingeschaltet ist, halten Sie die Surround- Taste für 5 Sekunden gedrückt. In der Anzeige der Soundbar wird ,OFF-TV REMOTE" angezeigt und die Funktion wird ausgeschaltet.)

Um die Lautstärke nur mit der Samsung TV-Fernbedienung anzupassen, halten Sei die Surround-Taste länger als 5 Sekunden gedrückt, bis „SAMSUNG-TV REMOTE" in der Anzeige der Soundbar erscheint.

• Jedes Mal, wenn die Surround-Taste für 5 Sekunden gedrück gehalten wird, wird der Modus in der folgenden Reihenfolge umgeschaltet: "SAMSUNG-TV REMOTE" (Standardmodus) "OFF-TV REMOTE" "ALL-TV REMOTE".

• Um die Lautstärke der Soundbar mit der Fernbedienung des Fernsehers eines Drittherstellers anzupassen, schalten Sie die Soundbar ein, halten Sie die Surround-Taste für 5 Sekunden gedrück (in der Anzeige der Soundbar wird „OFF-TV REMOTE" angezeigt),{latten Sie die Surround-Taste los und halten Sie dann die Surround-Taste erneut länger als 5 Sekunden gedrück. In der Anzeige der Soundbar wird „ALL-TV REMOTE" angezeigt.

• These Funktion ist je nach Fernbedienung eventuell nicht verfügbar.

• Diese Funktion wird von den folgenden Herstellern untersucht:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Verwendend der verborgenen Tasten

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
Surround	TV-Fernbedienung Ein/Aus	Seite 22
(Quelle)	BT-Kopplung Seite 15
II (Wiedergabe / Pause)	Auto Power Down Ein/Aus (AUX-Modus) Seite 20
	Initialisieren (Standby) Seite 28
VOL ID SET (Standby)	Seite 7
Links	Auto Power Link ON/OFF	Seite 10
(Klangsteuerung)	7-Band EQ Seite 19
SOUND MODE	DRC ON/OFF (Standby)	Seite 20
Bluetooth POWER	Lautstärkebeschränkung Ein/Aus	Seite 21

Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi

Effekt		Eingang	Ausgang
			Außer drahtloses Rücklautsprecherkit	Einschließlich drahtloses Rücklautsprecherkit
Surround Surround	ON	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
SOUND MODE SOUND MODE	STANDARD	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	MUSIC	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	CLEAR VOICE	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	SPORTS	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal
	MOVIE	2.0 Kanal	2.1 Kanal	4.1 Kanal
		5.1 Kanal	2.1 Kanal	4.1 Kanal

• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Für den Erwerb eines Kits kontaktieren Sie den Handler, bei dem Sie die Soundbar erworben haben.

09 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen für die Installation

Installieren Sie nur an einer vertikalen Wand.
- Installieren Sie nicht an einem Ort mit hoher Temperatur oder Feuchtigkeit.
- Überprüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Falls nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie Befestigungsschrauben oder Verankerungen, die für ihre Wandart geeignet sind (Gipskartonplatte, Eisenplatte, Holz, etc.). Fixieren Sie die Befestigungsschrauben falls möglich mit Wandverankerungen.
- Kaufen Sie Schrauben für die Wandmontage entsprechend der Art und der Dicke der Wand, an der Sie die Soundbar montieren wollen.

Durchmesser: M5

Lange: 35 mm oder länger empfohlen.

• SchlieBen Sie die Kabel vom Gerät an externe Geräte an, bevor sie die Soundbar an der Wand installieren.
• Stellen Sie sicher, dass das Gerät ausgescheltet und der Netzstecker gezogen ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

K部件en für die Anbringung an der Wand

Montagehilfe fur die Wandhalterung

Aufhängungsschraube (2 Stck.)

Schraube (2 Stck.) Wandhalterung L Wandhalterung R

1. Platzieren Sie die Montagehilfe für die

Wandhalterung an der Wand.

Die Montagehilfe fur die Wandhalterung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

1. Achten Sie darauf, dass sich die Mittellinie der Papierschablone in der Mitte des Fernsehers befindet (wenn Sie die Soundbar unter dem Fernseher montieren). Befestigen Sie die Montagehilfe fur die Wandhalterung dann mit Klebeband an der Wand.

2. Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

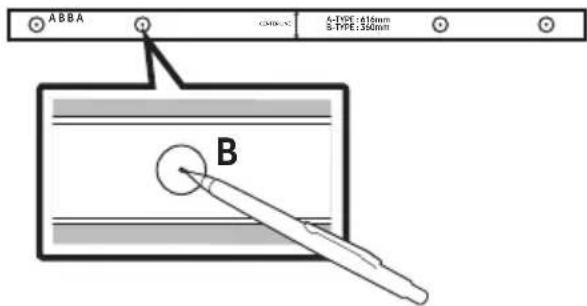

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der B-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhangungsschrauben zu markieren. Entfernen Sie dann die Montagehilfe für die Wandhalterung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel oder Molly-Dübel in die Löscher einzuführren, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel oder Molly-Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel oder Molly-Dübel groß genug sind.

3. Stecken Sie eine Schraube (nicht enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhängungsschraubenloch.

1. Verwenden Sie die beiden Schrauben (M4 x L12) um die Wandhalterung L und R an der Unterseite der Soundbar zu befestigen. Achten Sie für sicheren Halt darauf, dass die Dellen auf der Soundbar in die Hervorhebungen in den Halterungen eingepasst sind.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

Rechtes Ende der Soundbar

Die linke und rechte Halterung haben eine entsprechliche Form. Achten Sie daraufuf, sie korrekt zu positionieren.

Wandhalterung R Wandhalterung L

1. Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhangungsschrauben an der Wand hangen.

• Kippen Sie die Soundbar leicht, um beiden Aufhängungsschrauben-Köppe in die LÖcher der Wandhalterung einzuführen. Schieben Sie die Soundbar in Richtung des Pfeils, um sicherzustellen, dass beide Seiten fest montiert sind.

Soundbar von der Wand abnehmer

1. Um die Soundbar von der Wandhalterung zu entfernen, schieben Sie sie in Richtung des Pfeils, neigen Sie sie leicht nach oben undnehmen Sie sie dann wie dargestellt von der Wand ab.

• Stützen Sie sich nicht auf dem installierten Gerät ab und vermeiden Sie Erschüttungen oder das Fallenlassen des Geräts.
• Befestigen Sie das Gerät sicher an der Wand, damit es nicht herunterfällt. Wenn das Gerät herunterfällig, kann es zu Verletzungen oder Schäden am Produkt kommt.
• Wenn das Gerät an einer Wand installiert ist, vergewissem Sie sichitte, dass die Kinder nicht an einem der Anschlusskabelziehen, daß zum Herunterfallen führen kann.
• Für die optimale Leistung der Wandhalterungsinstrument installation installierten Sie das Laufsprechersystem mindestens 5 cm unterhalb des Fernsehers, falls der Fernseher an einer Wand befestigt ist.
• Wenn Sie das Gerät nicht an der Wand installieren, installieren Sie es zu ihrer eigenen Sicherheit auf einer sicheren, flachen Oberfläche, von der es nicht herunterfallen kann.

10 SOFTWAREAKTUALISIERUNG

Samsung kann in Zukunft Aktualisierungen für das Firmwaresystem der Soundbar anbieten.

Wenne eine Aktualisierung angeboten wird, konnen Sie die Firmware aktualisieren, indem Sie ein USB-Gerät mit der darauf gespeicherten Firmware-Aktualisierung an den USB-Anschluss der Soundbar anschließen.

Weitere Informationen zum Herunterladen der Aktualisierungsdateien finden Sie auf der Samsung Electronics Website unter (www.samsung.com Support). Geben Sie dann das Modell ihrer Soundbar ein oder wahlen Sie es aus, wahren Sie Software & Anwendungen und dann Downloads. Der Name der Option kann variieren.

Updateverfahren

1. Verbinden Sie ein Micro-USB-auf-USB-Adapterkabel mit einem Micro-USB-2.0-Stecker (Typ B) an einem Ende und einer Standard-USB-2.0-Buchse (Typ A) am anderen Ende mit dem Micro-USB-Anschluss ihrer Soundbar.
2. Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Samsung Servicezentrum oder den Kundendienst von Samsung.
3. Befolgen Sie zum Herunterladen der Produktsoftware die unter beschrieben Schritte: Gehen Sie auf die Samsung-Website unter (samsung.com) suchen Sie nach dem Modellnamen - wahlen Sie die Option Kundendienst (Änderung der Bezeichnung der Option vorbehalten)
4. Speichern Sie die heruntergeladene Software auf einem USB-Speicher und wahlen Sie „Hier extrahieren", um den Ordner zu entzippen.
5. Schalten Sie die Soundbar aus und schlieben Sie den USB-Speicher mit dem Software-Update an den weiblichen Anschluss eines Micro-USB-Adapterkabels an. Verbinden Sie das Kabel mit dem USB-Anschluss an der Soundbar.
6. Schalten Sie die Soundbar ein. Innerhalb von 3 Minuten wird „UPDATE" angezeigt und der Aktualisierungsprozess beginnt.
7. Wenn das Update abgeschlossen ist, wird die Soundbar ausgeschelt. Halten Sie die Taste II auf der Fernbedienung 5 Sekunden lang gedrückt. "INIT" wird auf dem Bildschirm angezeigt und die Soundbar wird ausgeschelt. Das Update ist abgeschlossen.
8. Dieses Produkt verfügt über eine DUAL-BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren.

Wenn UPDATE nicht angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab, schreiben Sie es erneut an und schalten Sie dann die Soundbar ein.

3. Das Aktualisieren der Firmware Funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar Unterstützung Audiodateien auf dem Speichergerät gespeichert sind.

4. Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfern den Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.
5. Wenn die Aktualisierung abgeschlossen ist, wird die Benutzereinrichtung der Soundbar initialisiert. Wir empfehlen Ihnen, ihre persönlichen Einstellungen schriftlich zu notieren, damit Sie sie nach dem Update leicht wiederherstellen können. Beachten Sie, dass durch die Aktualisierung der Firmware auch die Subwoofer-Verbindung zurückgesetzt wird.

Wenn die Verbindung zum Subwoofer nach dem Update nicht automatisch wiederhergestellt wird, siehe Seite 6. Wenn das Software-Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollenn als USB-Format MS-DOS (FAT) verwenden.
• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar.

11 FEHLERBEHEBUNG

Bevor Sie sich an den Kundendienst wenden, überprüfen Sieitte die folgenden Punkte.

Das Gerät wird nicht eingeschaltet.

Ist das Stromkabel an die Steckdose angeschlossen?→Schließen Sie den Netzstecker an die Steckdose an.

Eine Funktion Funktioniert nicht, wenn die Taste gedrückt wird.

Gibt es statische Elektrizität in der Luft?→Trennen Sie den Netzstecker und schließen Sieihn erneut an.

Im BT-Modus kommt es zu Tonaussetzern.

→Siehe die Abschnittte zur Bluetooth-Verbindung auf Seite 10 und 15.

Es wird kein Ton wiedergegeben.

Ist die Stummschaltfunktion aktiviert?→Drücken Sie die Taste VOL, um die Funktion zu deaktivieren.

Ist die Lautstärke auf das Minimum eingestellt?→Passen Sie die Lautstärke an.

Die Fernbedienung funktioniert nicht.

Sind die Batterien leer?→Tauschen Sie sie gegen neue aus.

Ist der Abstand zwischen Fernbedienung und Soundbar-Hauptgerät zu groß?→Gehen Sie mit der Fernbedienung{naher an das Soundbar-Hauptgerät heran.

Die rote LED am Subwoofer blinkt und der Subwoofer gibt keinen Ton wider.

Dieses Problem kann auftreten, wenn Subwoofer nichtandasSoundbar-Hauptgerätangeschlossenist.→Versuchen Sie, ihren Subwoofer erneut anzuschreiben. (Weitere Informationenfinden Sie aufSeite 6.)

Der Subwoofer dröhnt und vibriert spürbar.

Versuchen Sie, die Vibration Ihres Subwoofern anzupassen.→Drücken Sie die Taste WOOFER an ihrer Fernbedienung nach oben oder unten, um die Lautstärkedes Subwoofern anzupassen. (zwischen-12, -6 ~ +6).

12 LIZENZ

DOLBY

AUDIO

Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sichitte per E-Mail unter der Adresse an Samsung ([e-mail]).

14 WICHTIGEHINWEISE ZUMKUNDENDIENST

Die Abbildungen in dieser Anleitung dienenur als Referenz und konnen sich vomaktuellen Produkt unterscheiden.
- Es kann eine Gebuhr erhoben werden, wenn:

(a) Ein Techniker auf ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).
(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgefuhrt werden oder der Hausbesuch erfolgt.

15 SPEZifikATIONEN UND LEITFADEN

Technische Daten

ALLGEMEIN	USB		5V/0,5A
	Gewicht	Soundbar-Hauptgerät	1,5 kg
		Subwoofer (PS-WM20)	4,6 kg
	Abmessungen(B × H × T)	Soundbar-Hauptgerät	907,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Betriebstemperatur		+5°C bis +35°C
	Zulässige Luftfeuchtigkeit		10 % ~ 75 %
AMPLIFIER	Nennausgangsleistung	Soundbar-Hauptgerät	35W x 2, 6 ohm
		Subwoofer (PS-WM20)	130W, 3 ohm
Unterstützte Wiedergabeformate(DTS 2.0-Ton wird im DTS-Format wiedergegeben.)			LPCM 2ch, Dolby AudioTM(unterstützt Dolby® Digital),DTS
Ausgangsleistung desDrahtlosgeräts		BT max.Transmitterleistung	100 mW bei 2,4 GHz - 2,4835 GHz
		SRD max.Transmitterleistung	25 mW bei 5,725 GHz - 5,825 GHz

HINWEISE

Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
Gewicht und Abmessungen konnen von den Angaben abweichen.
- Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Etikett am Gerät. (Etikett: Unterseite des Soundbar-Hauptgeräts)

Gesamtstromverbrauch im Bereitschaftszustand (W)		4,1W
Bluetooth	Anschlussdeaktivierungsmethode	Drücken Sie die „Bluetooth POWER“-Taste auf der Fernbedienung im „BT“-Modus.

Samsung Electronics erklart hiermit, dass these Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter folgender Internetadresse abrufbar: http://www.samsung.com geben Sie unter Support > Produktsupport suchen den Modellnamen ein. Dieses Gerät kann in allen EU-Ländern betrieben werden.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesen Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte halten Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern, indem Sie die Batterien von anderen Abfallen getrennt über ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden)dürfen. Entsorgen Sie these Gerät und Zubehörteileitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mullbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteilefachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer wenden sich an den Handler, bei dem das Produkt gkauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile fur eine umweltfreundliche Entsorgung abgeben konnen.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Diese Produkt und elektronische Zubehörteile)dürfen nicht zusammen mit anderen Gewerbmüll entsorgt werden.

Für Informationen über die Umweltverpflichtungen und Produktspezifischen regulatorischen Verpflichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html

OHUTUSTEAVE

HOIATUSED

ELEKTRILÖGIOHU VÄHENDAMISEKS ARGE EEMALDAGE KAANT (EGA TAGAPANEELI). SEADMES POLE KASUTAJA HOOLDATVAID OSI. HOOLDAMISEKS PÖORDuge KVALIFITSEERITUD TEENINDUSTÖTAJATE POOLE.
