HWM360 - Barra audio SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Soundbar con subwoofer wireless
Marca	Samsung
Modello	HWM360
Dimensioni (L x A x P) - Soundbar	907,5 x 53,5 x 70,5 mm
Dimensioni (L x A x P) - Subwoofer	179,0 x 353,0 x 299,5 mm
Peso - Soundbar	1,5 kg
Peso - Subwoofer	4,6 kg
Alimentazione	Adattatore CA/CC 19 V (ingresso DC 19 V)
Consumo elettrico (standby)	4,1 W
Potenza nominale di uscita - Soundbar	35 W x 2 (6 ohm)
Potenza nominale di uscita - Subwoofer	130 W (3 ohm)
Formati audio supportati	LPCM 2ch, Dolby Audio, DTS
Connettività	Bluetooth, USB (5V 0.5A), ingresso ottico (DIGITAL AUDIO IN), ingresso AUX (analogico)
Funzioni principali	Audio surround, modalità sonore (Standard, Musica, Voce chiara, Sport, Cinema), regolazione degli acuti/gravi, sincronizzazione audio, Auto Power Link, Bluetooth Power, controllo tramite telecomando TV
Montaggio a parete	Possibile con kit di fissaggio (viti M4 x L12 incluse)
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Sicurezza	Non esporre alla pioggia o all'umidità. Assicurare una ventilazione (7-10 cm intorno). Scollegare in caso di temporale o di inutilizzo prolungato.
Ricambi e riparabilità	Contattare il servizio clienti Samsung o un centro autorizzato per i ricambi. Non aprire l'apparecchio.

Domande frequenti - HWM360 SAMSUNG

Come collegare il subwoofer wireless alla soundbar?

Assicurarsi che entrambi gli apparecchi siano accesi. La connessione automatica si stabilisce in pochi secondi. Se fallisce, effettuare una connessione manuale: tenere premuto il tasto ID SET sul retro del subwoofer per 5 secondi (spia blu lampeggia), quindi spegnere la soundbar. Tenere premuto il tasto VOL del telecomando per 5 secondi (messaggio ID SET). Accendere la soundbar: la spia blu del subwoofer rimane accesa in caso di successo.

Come collegare la soundbar al mio televisore tramite Bluetooth?

Premere il tasto Sorgente per selezionare la modalità BT. Se lo schermo mostra BT READY, tenere premuto il tasto Sorgente per più di 5 secondi per passare a BT PAIRING. Sul televisore, cercare i dispositivi Bluetooth e selezionare "[AV] Samsung Soundbar Mxxx M-Series". La connessione è stabilita quando il nome del televisore seguito da BT viene visualizzato.

Come utilizzare la funzione Auto Power Link?

Assicurarsi che la soundbar sia collegata al televisore tramite un cavo ottico e in modalità D.IN. Premere e tenere premuto il tasto Sinistra del telecomando per circa 5 secondi per attivare o disattivare Auto Power Link. Per impostazione predefinita, è attivata: la soundbar si accende automaticamente con il televisore.

Come regolare il volume del subwoofer?

Utilizzare il tasto WOOFER del telecomando. Premere Su o Giù per regolare il volume da -12 a +6 (con incrementi di 1 oltre -12). La regolazione viene visualizzata sullo schermo della soundbar.

Come aggiornare il firmware della soundbar?

Scaricare l'ultimo firmware dal sito Samsung (www.samsung.com/support). Salvare il file su una chiavetta USB formattata in FAT. Spegnere la soundbar, collegare la chiavetta tramite un adattatore Micro USB, quindi accenderla. Viene visualizzato il messaggio UPDATE. Non scollegare durante l'aggiornamento. Una volta terminato, la soundbar si spegne. Per finalizzare, tenere premuto il tasto Play/Pausa (▶■) per 5 secondi fino a vedere INIT, quindi l'apparecchio si spegne.

Cosa fare se il telecomando non funziona?

Controllare prima le batterie: sostituirle se necessario. Assicurarsi che nessun ostacolo blocchi il segnale tra il telecomando e la soundbar. Se il problema persiste, avvicinarsi all'apparecchio (portata massima 10 m). In caso di elettricità statica, scollegare e ricollegare la soundbar.

Come utilizzare la funzione Bluetooth Power?

Premere il tasto Bluetooth POWER del telecomando. Lo schermo mostra ON-BLUETOOTH POWER. Quando questa funzione è attivata, se un dispositivo Bluetooth precedentemente connesso tenta di connettersi mentre la soundbar è spenta, questa si accende automaticamente e si connette.

Quali formati audio sono supportati tramite USB?

La soundbar riproduce i file MP3, WMA, AAC, WAV, OGG e FLAC. Consultare la tabella di compatibilità nel manuale per i bitrate e le frequenze di campionamento esatte. Il dispositivo USB deve essere formattato in FAT32.

Come ripristinare la soundbar alle impostazioni di fabbrica?

In modalità standby (soundbar spenta), tenere premuto il tasto Play/Pausa (▶■) del telecomando per 5 secondi. Lo schermo mostra INIT, quindi la soundbar si spegne. Questo ripristina tutte le impostazioni utente e la connessione al subwoofer.

Perché il suono è distorto in modalità Bluetooth?

Verificare che la distanza tra la soundbar e il dispositivo Bluetooth non superi i 10 m e che nessun ostacolo spesso (muro di cemento, metallo) ostacoli il segnale. Allontanare i dispositivi che generano interferenze (forno a microonde, router Wi-Fi). Se il problema persiste, riassociare i dispositivi passando alla modalità BT PAIRING.

MANUALE UTENTE HWM360 SAMSUNG

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER L'ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO.

ATTENZIONE RISCHIODIFOLGORAZIONE. NON APRIRE.

Questo symbolo indica che all'interno sono presenti tensioni pericolose. E'pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.

Questo symbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.

Prodotto di Classe II: Questo symbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra.

Tensione CA: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CA.

Tensione CC: Questo symbolo indica che la tensione contrassegnata con questo symbolo è di tipo CC.

Attenzione, consultare le Istruzioni per l'uso: Questo symbolo indica all'utente la necessità di consultare il manuale dell'utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

Per ridurre i rischi d'incendio e di scosse elettriche non esporre l'apparecchio a pioggia o umilità.

ATTENZIONE

PER EVITARE SCOSSE ELETTRICHE, INSERIRE CORRETTAMENTE E COMPLETAMENTE LA SPINA.
- Questo dispositivo deve essere sempre molto collegato ad una presa elettrica dotata di messa a terra di protezione.
- Per scollegare il disposativo alla rete elettrica, lo spinotto deve essere estratto alla presa, pertantoessodeveseffacilitmente raggiungibile.
- Non schizzare o sgocciolare liquidi sull'apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull'apparecchio.
- Per spegnere completamente l'apparecchio, estrarre la spina di alimentazione alla presa di rete.

Di seguenza, la spina di alimentazione deve essere facilitmente e prontamente accessibile in qualsiasi momento.

PRECAUZIONI

1. Verificare che le caratteristiche degli alimentatori CA presenti in casa corrispondano all'etichetta di identificazione posta sul retro del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), verificando che vi sia spazio sufficiente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l'unità su amplificatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l'unità, scollegare il connettore CA alla presa di rete. Scollegare l'unità alla presa se si prevede di non utilizarla per un periodo prolongato.
2. Durante i temporali, scollegare la spina di alimentazione alla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l'unità.
3. Non esporre l'unità alla luce diretta del sole o ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell'unità.

4. Tenere il prodotto lontano da fonti di umidità (ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa di corrente. Il prodotto non è destinato all'uso industriale. Questo prodotto è destinato esclusivamente all'uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l'unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con quello prodotto contengono sostanze chimiche dannose per l'ambiente. Non smaltirle con i comuni rifiuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installation scorretta delle batterie cui cause nere l'esplsoione. Sostituire solo con batterie dello stesso tipo o equivalenti.

INFORMAZIONISUL MANUALE

Il manuale utente è composto da due parti: il presente MANUALE UTENTE amplificato in formato cartaceo e un MANUALE COMPLETO dettagliato che è possibile scaricare.

MANUALE UTENTE

Consultare questo manuale per istruzioni di sicurezza, informazioni sull'installazione del prodotto, i componenti, i collegamenti e le specifiche del prodotto.

MANUALE COMPLETE

É possibile accedere al centro assistenza clienti scansionando il codice QR. Per visualizzare il manuale sul proprio PC o dispositivo mobile, scaricarlo dal site in lavorato documento. (http://www.samsung.com/support)

Le caratteristiche e le specifiche sono soggetta a modifiche alla preavviso.

SOMMARIO

01 Verifica dei componenti 2

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

02 Panorama del prodotto 3

Pannello frontale / Pannello laterale destro della Soundbar 3

Pannello inferiore della Soundbar 4

03 Collegamento della Soundbar 5

Collegamento alla rete elettrica 5

Collegamento della Soundbar al subwoofer 6

• Connessione automatica tra il subwoofer e la Soundbar

• Connessione manuale del subwoofer in caso di connessione automatica non riuscita

04 Collegamento alla TV 9

Metodo 1. Collegamento mediante un cavo

• Collegamento tramite un cavo ottico

Metodo 2. Connessione wireless 10

• Connessione di una TV mediante Bluetooth 10

05 Collegamento di un dispositivo esterno 12

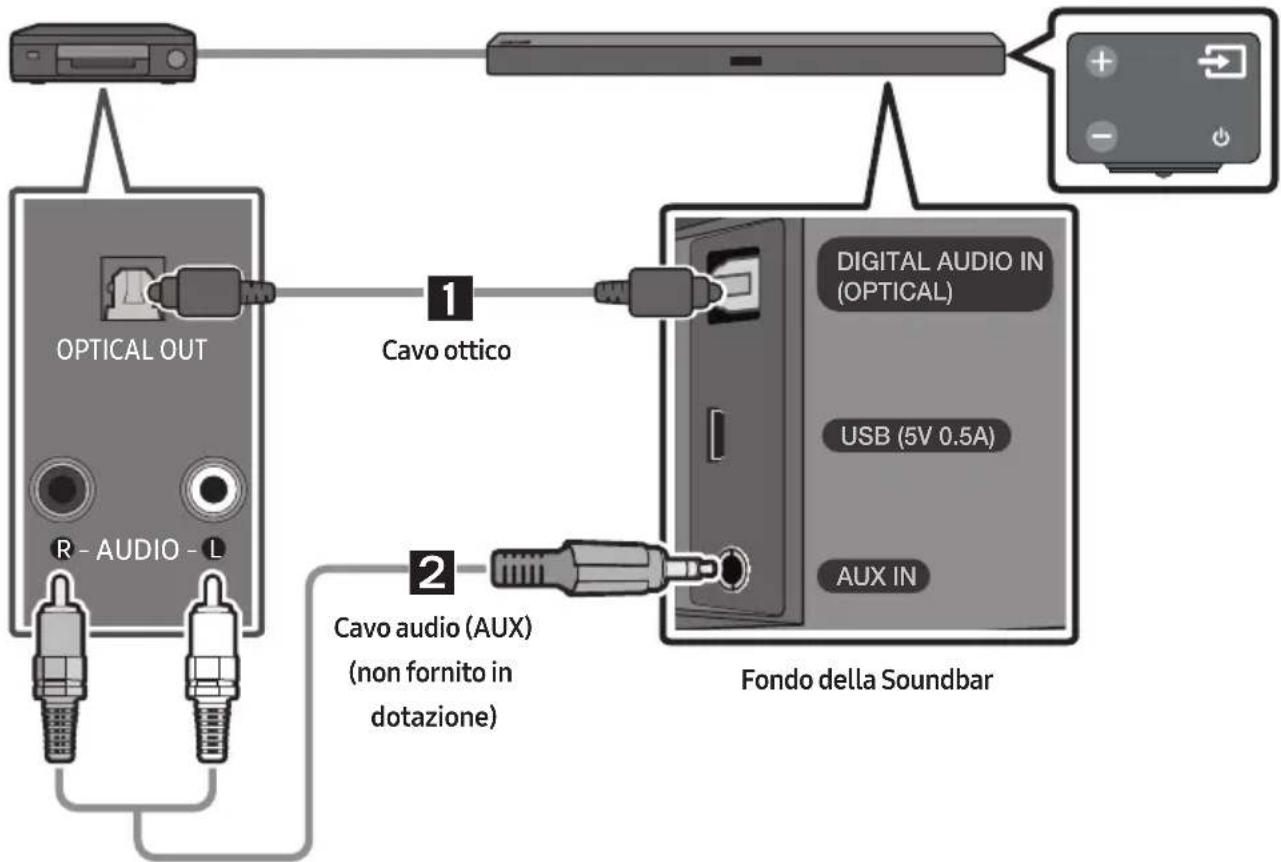

Collegamentotramite un cavo audio (AUX) ottico o analogico 12

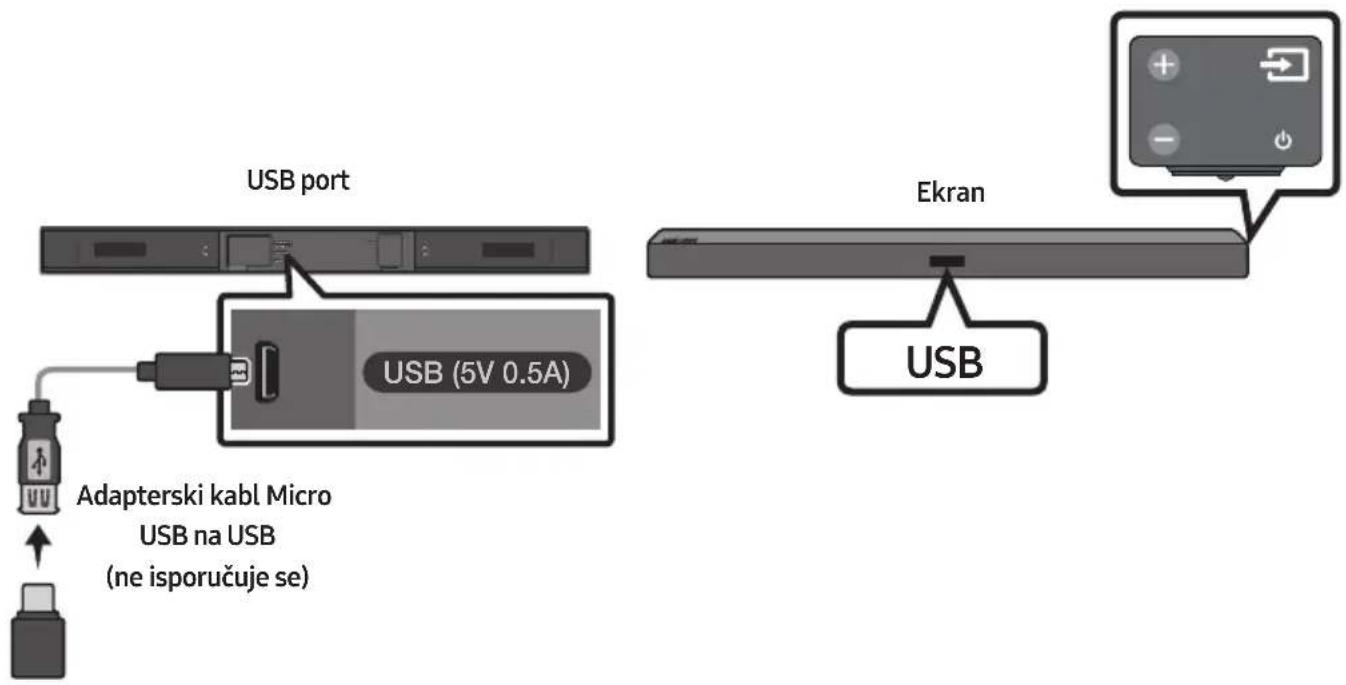

06 Collegamento di un dispositivo USB 13

07 Connessione di un dispositivo mobile 15

Connessione tramite Bluetooth 15

Utilizzo dell'app Samsung Audio Remote 18

• Installazione dell'app Samsung Audio Remote 18
• Avvio dell'app Samsung Audio Remote 18

08 Utilizzo del telecomando 19

Comeutilizzareiltelecomando 19
Regolazione del volume della Soundbartramite il telecomando di una TV 22
Utilizzo dei tasti nascosti 23
23

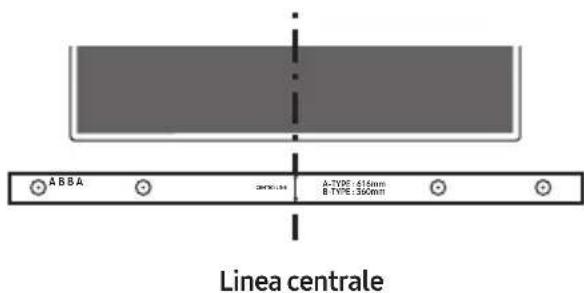

09 Installazione del supporto a parete 24

Precauzioni per l'installazione 24
Componenti per il montaggio a parete 24

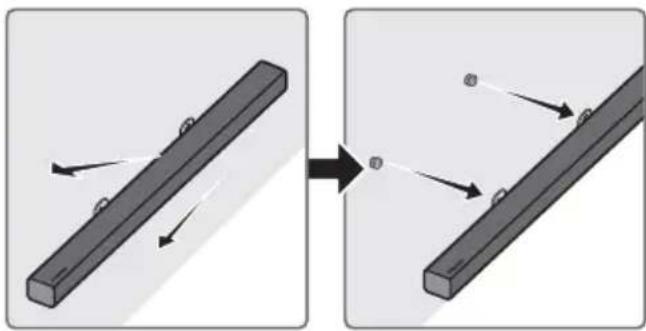

Rimozione della Soundbar alla parete 27

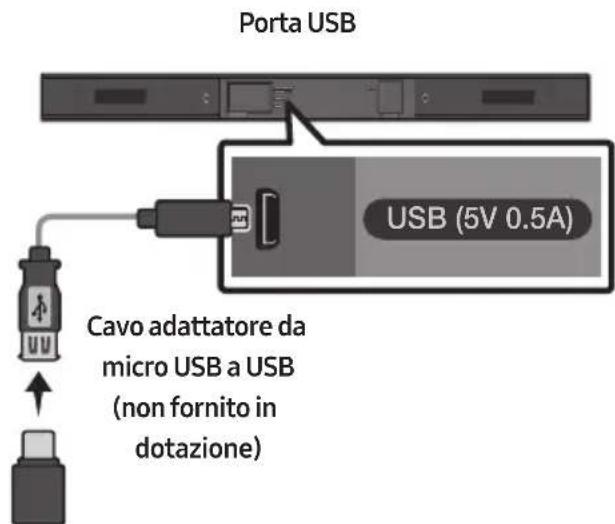

10 Aggiornamento del software 27

Procedura per l'aggiornamento 28
Se non compare la scritta UPDATE 28

11 Risoluzione dei problemi 29

Licenza 30
Avviso di licenza open source 30
Nota importante sul servizio 30
Specifiche e guida 31

Specifiche 31

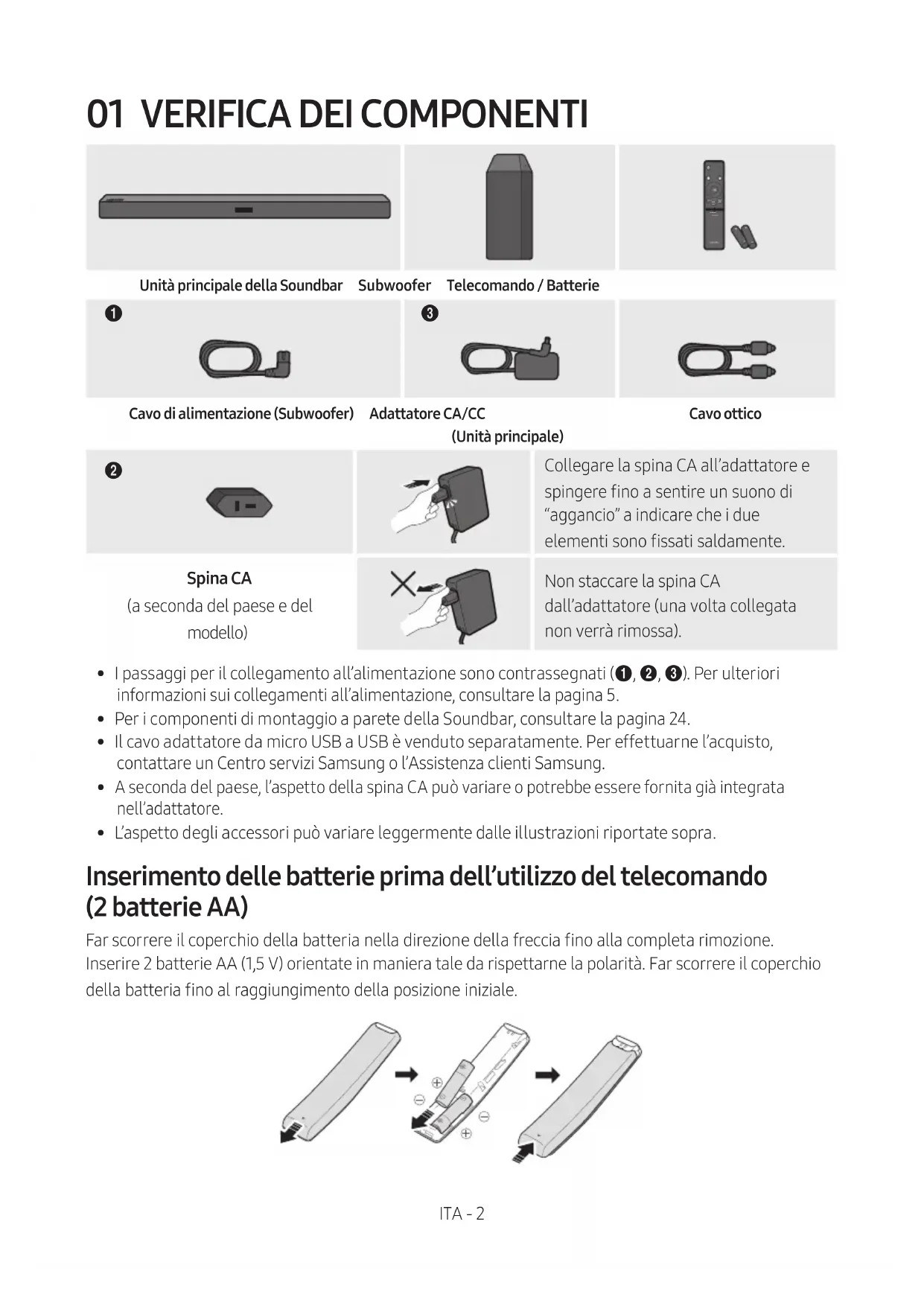

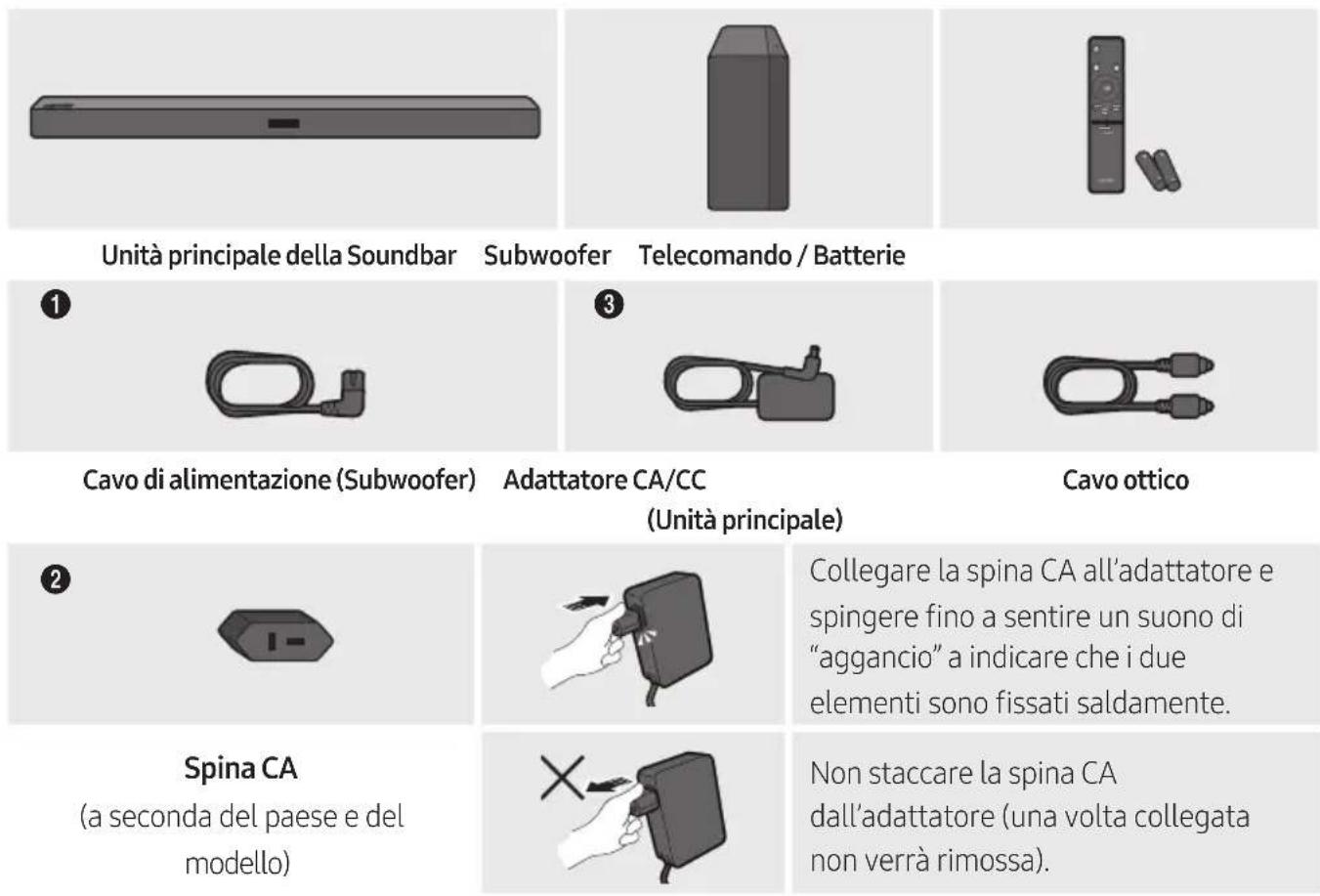

01 VERIFICA DEI COMPONENTI

• I passaggi per il collegamento all'alimentazione sono contrassegnati (1, 2, 3). Per ulteriori informazioni sui collegamenti all'alimentazione, consultare la pagina 5.
  Per i componenti di montaggio a parete della Soundbar, consultare la pagina 24.
• Il cavo adattatore da micro USB a USB è venduto separamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.
• A seconda del paese, l'aspetto della spina CA cui o potrebbe essere fornita più integrata nell'adattatore.
• L'aspetto degli accessori cui quod variate leggermente dalle illustrazioni riportate sopra.

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio della batteria nella direzione della freccia sono alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio della batteria sono al raggiungimento della posizione iniziale.

ITA-2

02 PANORAMICA DEL PRODOTTO

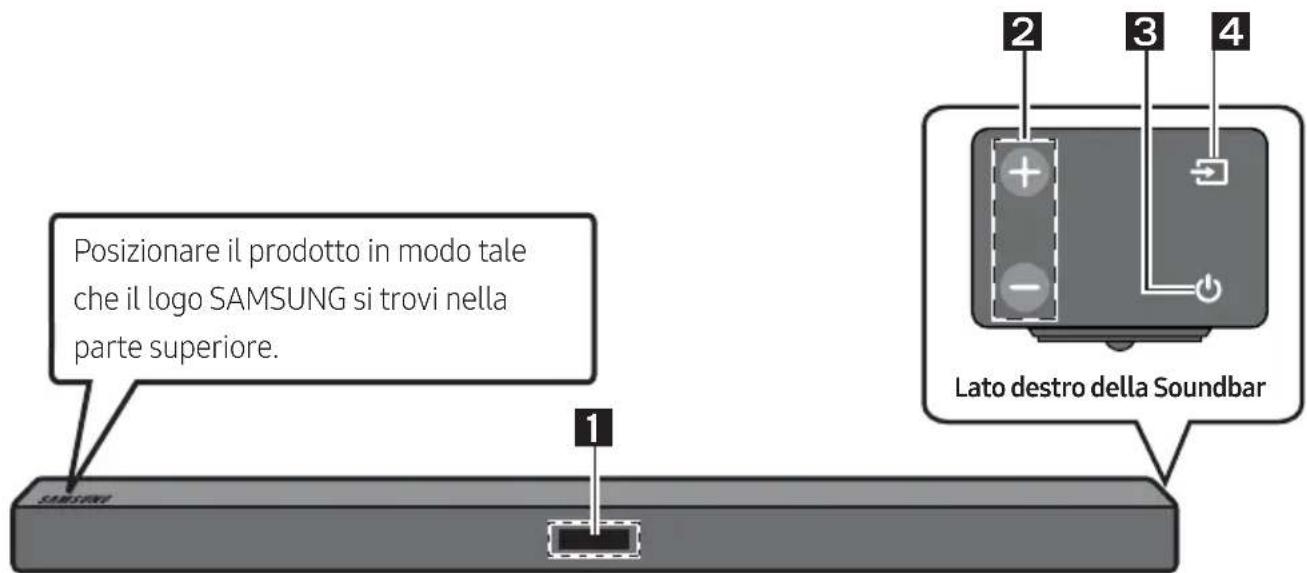

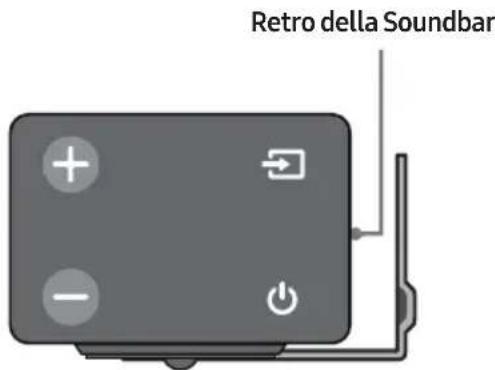

Pannello frontale / Pannello laterale destro della Soundbar

1	Visualizzazione Consente di visualizzare lo stato e il modo attuale del prodotto.
2	Tasto +/- (Volume) Consente di regolare il volume. • Una volta effettuata la regolazione, il livello del volume viene visualizzato sul display frontale della Soundbar.
3	Tasto (Alimentazione) Consente di accendere e spegnere il dispositivo.
4	Tasto (Sorgente) Consente di selezionare il modo di ingresso della sorgente.
	Modo di ingressso Visualizzazione
	Ingresso digitale ottico D.IN
	Ingresso AUX AUX
	Modo BLUETOOTH BT
	Modo USB USB
	• Per attivare il modo "BT PAIRING", Cambiare la sorgente passando al modo "BT", quando tenere premuto il tasto (Sorgente) per almeno 5 secondi.

• Quando si insertisce il cavo CA, il tasto di accensione diventa operativo in 4 - 6 secondi.
• Quando si accende l'unità vi è un ritardo di 4 - 5 secondi prima che venga riprodotto il suono.
• Per attivare solo l'audio del Soundbar, disattivare i diffusori della TV nel menu di configurazione audio della TV. Vedere il manuale fornito con il tevisore.

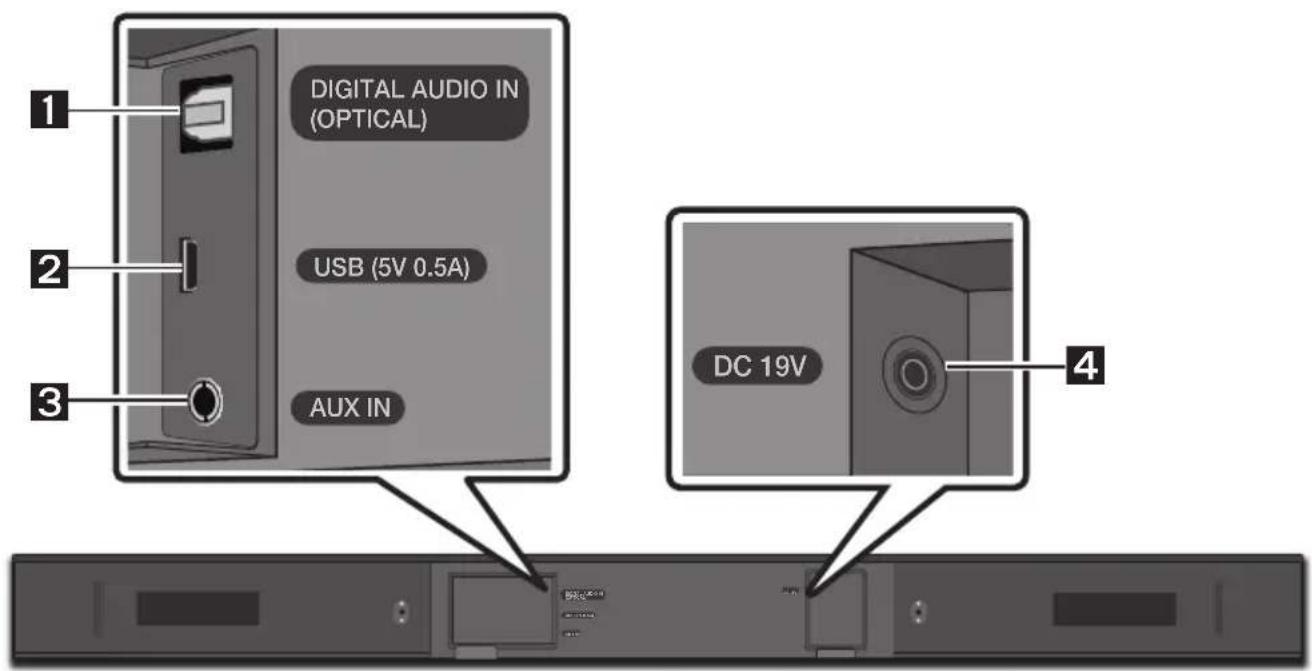

Pannello inferiore della Soundbar

1	DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita digitale (ottica) di un dispositivo esterno.

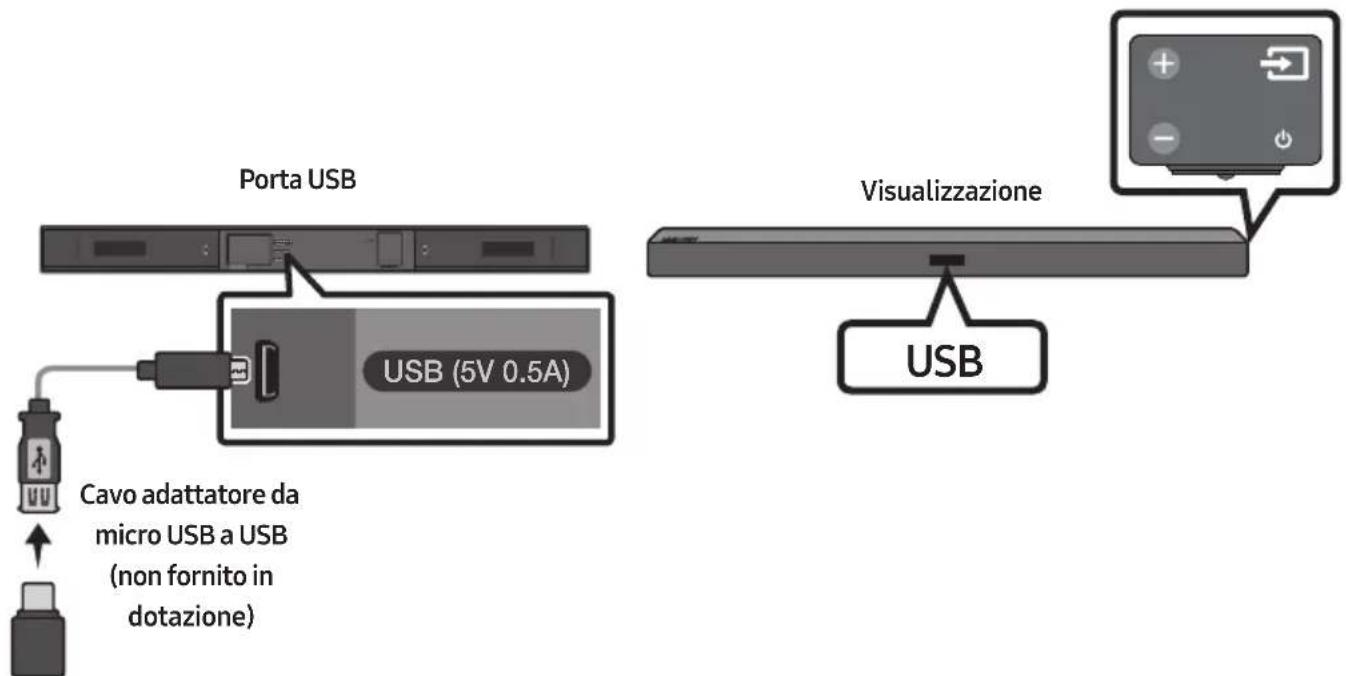

2	USB (5V 0.5A) Collegare a un dispositivo USB per riproduire file musicali sul dispositivo USBtramite la Soundbar.
3	AUX IN Collegare all'uscita analogica di un dispositivo esterno.
4	DC 19V (Ingresso alimentazione) Collegare l'adattatore CA/CC.

• Quando si disconnette il cavo di alimentazione dell'adattatore CA/CC da una presa a muro, tirare la spina. Non tirare il cavo.
• Non collegare questa unità o altri componenti a una presa CA sino a quanto tutti i collegamenti tra i componenti sono stati completati.

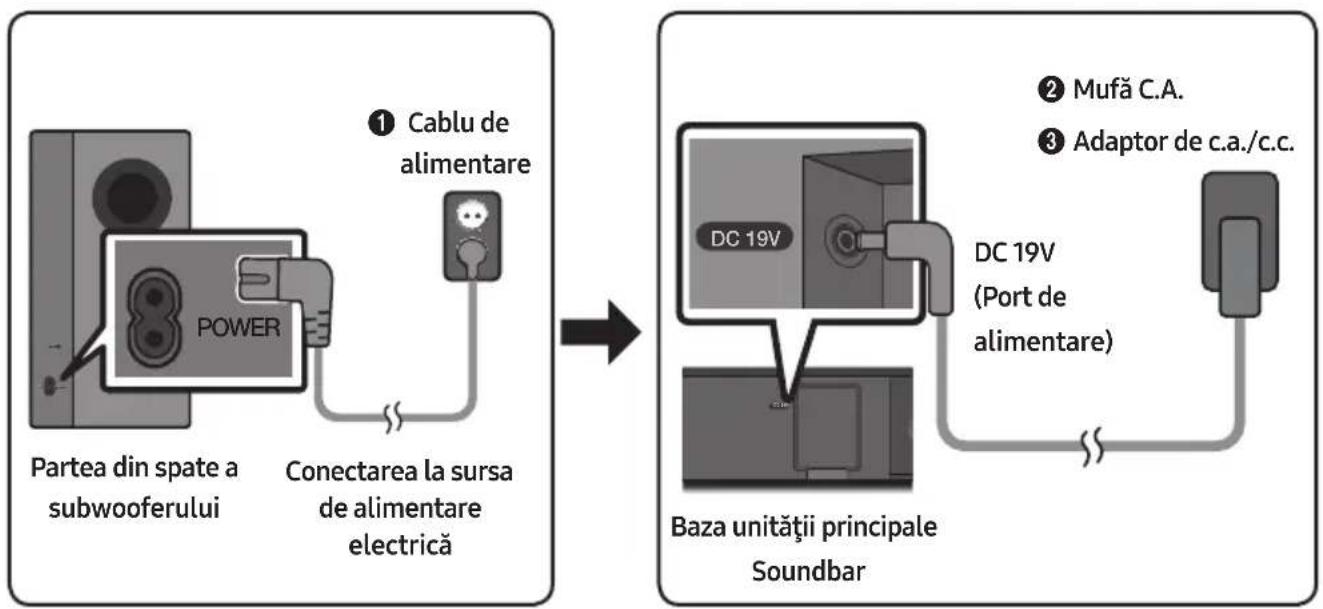

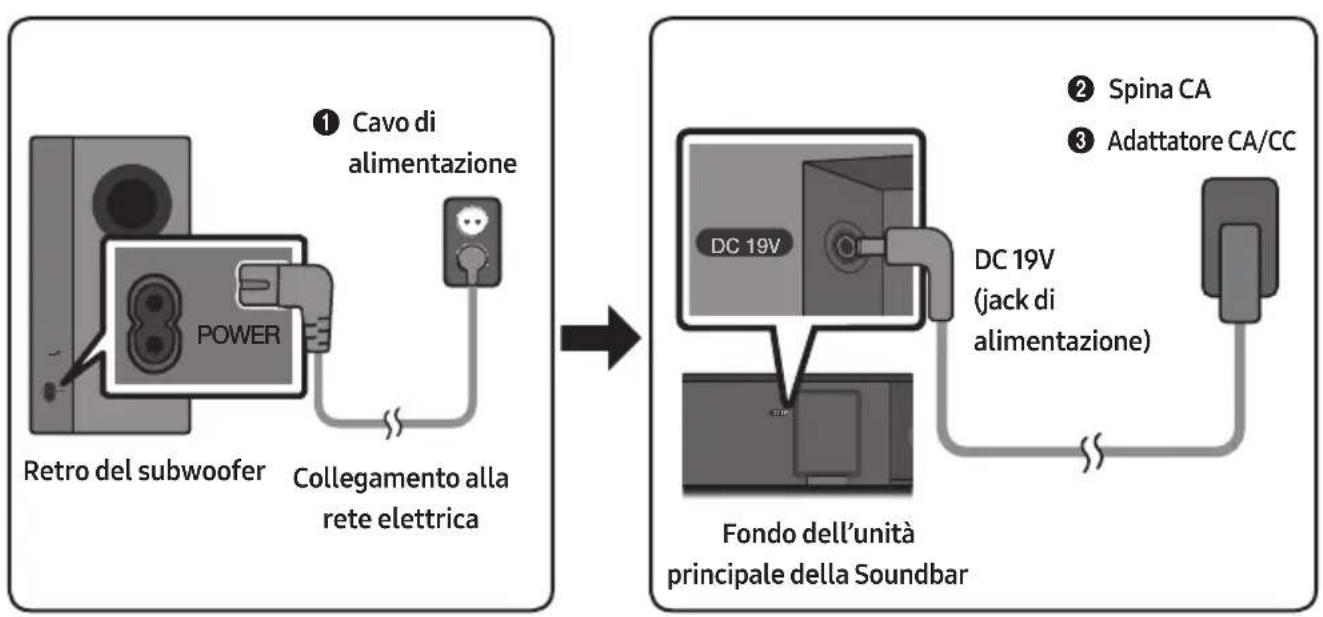

Collegamento alla rete elettrica

Utilizzato nel seguente ordine i componenti di alimentazione (1, 2, 3) per collegare le unità alle prese elettriche: 1.) Subwoofer 2.) Unità principale della Soundbar. Vedere le figure sostostanti.

• Per ulteriori informazioni sulla potenza elettrica assorbita e sul consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: Fondo dell'unità principale della Soundbar)

Collegamento della Soundbar al subwoofer

Quando è collegato il subwoofer, vengono riprodotti potenti toni bassi.

Connessione automatica tra il subwoofer e la Soundbar

Al momento dell'accensione dopo il collegamento dei cavi di alimentazione alla Soundbar e al subwoofer, il subwoofer si connette automaticamente alla Soundbar.

• Una volta completata l'associazione automatica, si accendono gli indicatori blu sulla parte superiore del subwoofer.

Luci delle spiè LED sopra al subwoofer

LED	Stato	Descrizione	Soluzione
Blu	Acceso	Connessione riuscita (funzionamento normale)	-
	Lampeggiante	Ripristino della connessione	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar o attendere quello istante. (Se continua a lampegiare, provare a connettere manualmente il subwoofer. Consultare la pagna 7.)
Rosso Acceso		Standby (con l'unità principale della Soundbar spenta)	Verificare che il cavo di alimentazione sia collegato correttamente all'unità principale della Soundbar.
		Connessione non riuscita	Procedere nuovamente alla connessione. Vedere le istruzioni relative alla connessione manuale a pagna 7.
Rosso e blu	Lampeggiante	Malfunzionamento	Consultare il manuale per i recapiti del Centro servizi Samsung.

Connessione manuale del subwoofer in caso di connessione automatica non riuscita

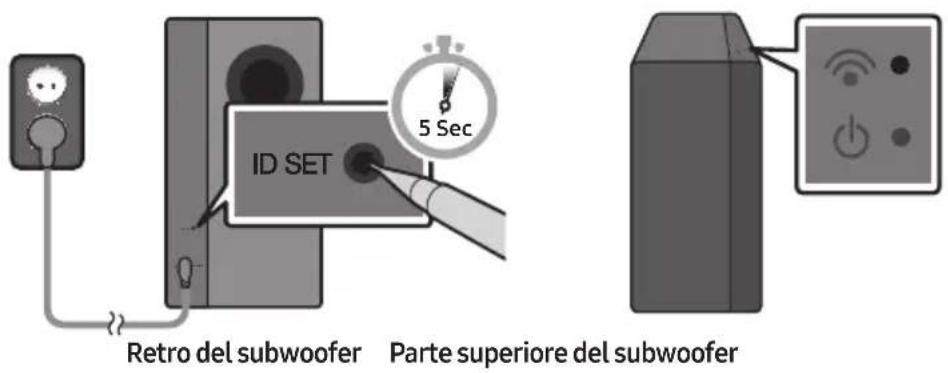

Controlli prima di effettuare la connessione manuale

• Verificare che i cavi di alimentazione della Soundbar e del subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia accesa.

• Tenere premuto ID SET sul retro del subwoofer per almeno 5 secondi.

L'indicatore rosso sulla parte superiore del subwoofer si spegne e l'indicatore blu lampeggia.

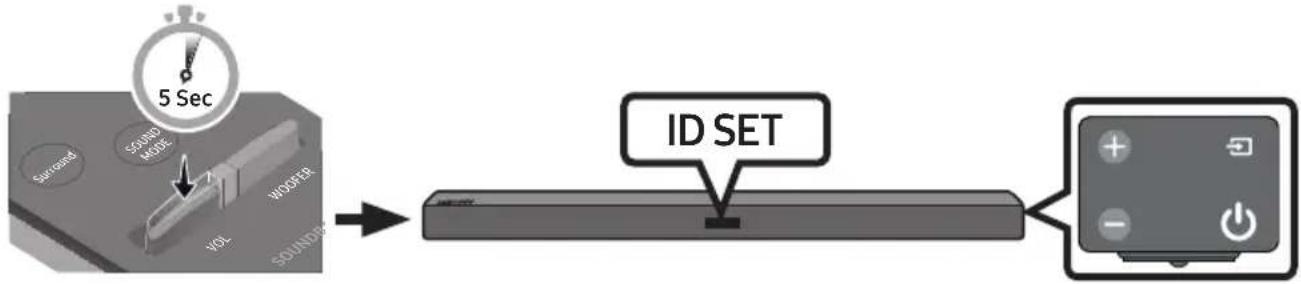

1. Spagnere la Soundbar.
2. Tenere premuto il tasto VOL sul telecomando per almeno 5 secondi con la Soundbar spenta (OFF).
3. Il messaggio ID SET viene visualizzato sul display della Soundbar per 1,3 secondi, poi scompare.

1. Quando l'indicatore blu del subwoofer lampeggia, accendere la Soundbar premendo il tasto

(Alimentazione) sul lato destro dell'unità principale o sul telecomando.

1. Una volta stabilita con successo la connessione, l'indicatore blu sulla parte superiore del subwoofer smette di lampegiare e rimane sempre acceso.

2. Se il processo di connessione non ha esito positivo, l'indicatore blu lampeggia in maniera continua. Tornare al passaggio 1 e ricominciare.

NOTE

• Non collegare il cavo di alimentazione di quello prodotto o la tua TV a una presa a muro sono a quanto tutti i collegamenti tra i componenti sono stati completati.

• Prima di spostare o installare quello prodotto, assicurarsi di spegnerlo e scollegare il cavo di alimentazione.

• Se l'unità principale è spenta, il diffusore wireless entrèrà in modo standby e lo Led di STANDBY nella parte superiore diventerà rosso dopo aver lampeggiato in blu molte volte.

• Se si utilizes un dispositivo che sfrutta la medesima frequenza (5,8 Ghz) della Soundbar nelle vicinanze della Soundbar, le interferenze potrebbero causare alcune interruzioni del suono.
• La distance di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma cui sono variate a seconda dell'ambiente di funzionamento. Se tra l'unità principale e il subwoofer si frappone una parete metallica o di cemento armato, il systema potrebbe non funzionare affatto in quanto il segnale wireless non è in grado di attrovare il metallo.

PRECAUZIONI

• Le antenné di ricezione wireless sono integrate nel subwoofer wireless. Tenere le unità al riparo da acqua e umidità.
• Per prestazioni di ascolto ottimali, assicurarsi che l'area circostante il diffusore wireless e il positioningamento del modulo di ricezione wireless (venduto separamente) siano sgombri da ostacoli.

Per provare ilvero impianto audio surround wireless, collegare il kit di diffusori posteriori wireless Samsung (SWA-8500S) alla Soundbar (venduto separamente). Per ulteriori informazioni, consultare il manuale del kit di diffusori posteriori wireless Samsung.

É possibile ascoltare l'audio della TV alla Soundbar grazie a connessioni cablate o wireless.

• Quando la Soundbar è collegata a specifici modelli di teilevisore Samsung, è possibile controllarla utilizzando il telecomando della TV.

• Utilizzato un cavo ottico, questa caratteristica è supportata dalle Smart TV Samsung del 2017 con supporto per il Bluetooth.

• Questa funzione consente inoltre di utilizzato il menu della TV per regolare il campo sonoro e diverse impostazioni,及其他 al volume e alla funzione diuto.

Metodo 1. Collegamento mediante un cavo

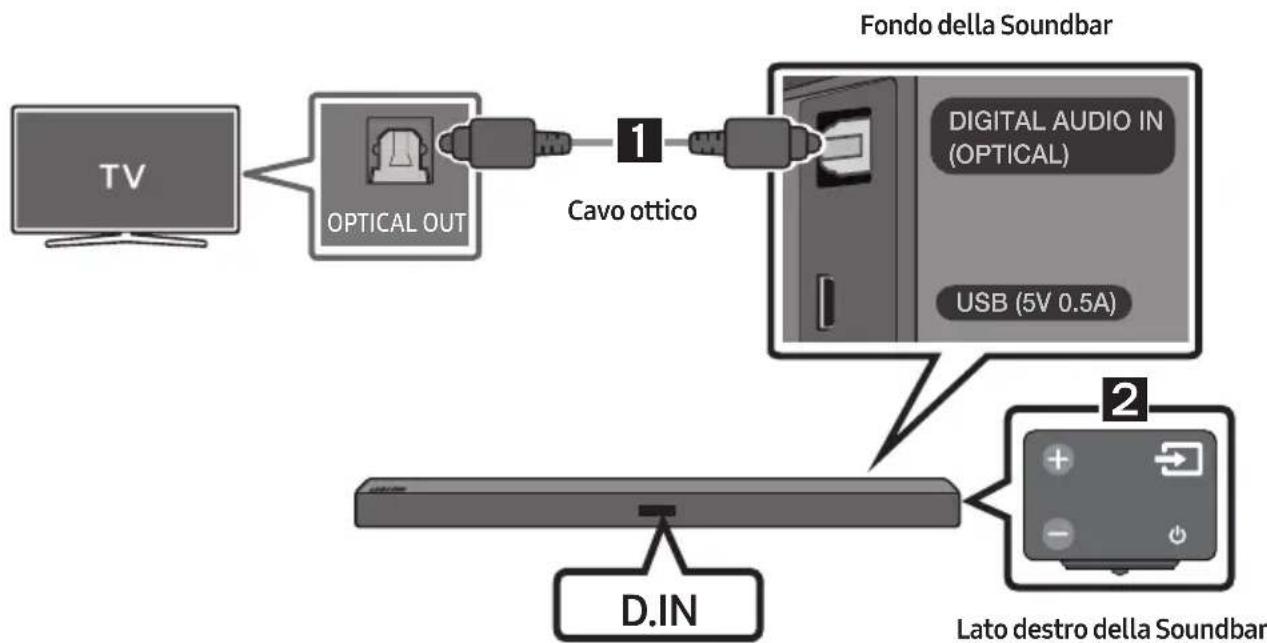

Collegamento tramite un cavo ottico

1. Collegare la presa jack DIGITAL AUDIO IN (OPTICAL) della Soundbar alla presa jack OPTICAL OUT della TV con un cavo ottico digitale.

2. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quando selezionare il modo "D.IN".

3. Se la Soundbar è connessa a una smart TV Samsung rilasciata dopo il 2017, la funzione Bluetooth POWER si attiva automaticamente per consentire il controllo della Soundbar tramite il telecomando della TV. (Consultare la pagina 21 per i dettagli su Bluetooth POWER.)

Auto Power Link

Auto Power Link accende automaticamente la Soundbar cuando la TV è accesa.

1. Collegare la Soundbar e una TV con un cavo ottico digitale.
2. Premere il tasting (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "D.IN".

3. Premere il tastingo Sinistra del telecomando per 5 secondi per attivare o disattivare Auto Power Link.

4. Per impostazione predefinita, la funzione Auto Power Link è impostata su ON. (Per disattivare但这a funzione, utilizzato la Soundbar.)

5. A seconda del dispositivo collegato, Auto Power Link potrebbe non funzionare.
6. Questa funzione è disponibile solamente nel modo "D.IN".

Metodo 2. Connessione wireless

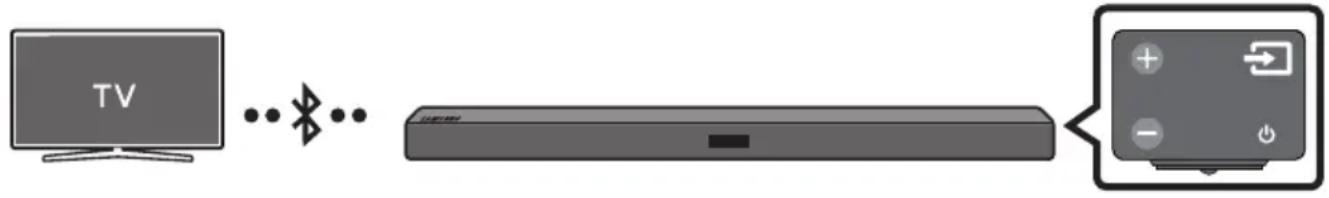

Connessione di una TV mediante Bluetooth

In caso di connessione di una TV mediante Bluetooth, è possible percepire l'audio stereo alla fastididovuti al cablaggio.

• É possibile connettere solo una TV alla volta.

La connessione iniziale

1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".

2. Passare da "BT" a "BT PAIRING".

3. Se viene visualizzato il messaggio "BT READY", tenere premuto il tasting (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

4. Selezionare il modo Bluetooth sulla TV. (Per ulteriori informazioni, consultare il manuale della TV.)

5. Selezionare ["AV] Samsung Soundbar Mxxx M-Series" dall'elenco visualizzato nella schermata della TV. Una Soundbar disponibile è indicata con "Need Pairing" o "Paired" nell'elenco dei dispositivi Bluetooth della TV. Per connettersi alla Soundbar, selezionare il messaggio e stabilire una connessione.
6. Una volta connessa la TV, viene visualizzato il messaggio [Nome TV] "BT" sul display frontale della Soundbar.
7. Ora è possible percepire l'audio della TV alla Soundbar.

Se il disposativo non riesce a connettersi

• Se la vente relativa alla Soundbar precedente connessa (ad es. "[AV] Samsung Soundbar Mxxx M-Series") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasting (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING".

Quindi, selezionare "[AV] Samsung Soundbar Mxxx M-Series" ell'elenco di ricerca della TV.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY: In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentamente connesso.
• BT PAIRING: In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasting (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distanza tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 5 minuti nelle stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il disposativo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositivi elettronici potrebbero causare interferenze radio. I dispositivi che generano onde elettromagnetiche, come ad esempio fornia a microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

Disconnessione della Soundbar alla TV

Premere il tasting (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque eccetto "BT".

• La disconnectione richiede tempo perché la TV deve ricevere una risposta alla Soundbar. (Il tempo necessario potrebbe variare a seconda del modello di TV.)
• Per annullare la connessione Bluetooth automatica tra la Soundbar e il TV, premere il tasto
• II (Riproduci/Sospendi) sul telecomando per 5 secondi in stato "BT READY". (Attivato Disattivato)

05 COLLEGAMENTO DI UN DISPOSITIVO ESTERNO

É possibile connettersi a un dispositivo esterno tramite una rete cablata o wireless per riproduire l'audio del dispositivo esterno tramite la Soundbar.

Collegamento tramite un cavo audio (AUX) ottico o analogico

Lettore BD/DVD/Decoder/

Console per videogiochi

Lato destro della Soundbar

1 Cavo ottico

1 Collegare il DIGITAL AUDIO IN (OPTICAL) ell'unità principale alla presa jack OPTICAL OUT del dispositivo sorgente utilizzato un cavo ottico digitale.

2 Selezionare il modo "D.IN" premendo il tasto (Sorgente) sul pannello laterale destro o sul telecomando.

2 Cavo audio (AUX)

1 Collegare l'AUXIN (Audio) dell'unità principale alla presa jack AUDIO OUT del dispositivo sorgente utilizzando un cavo audio.
2 Selezionare il modo "AUX" remendo il tasto (Sorgente) ul pannello laterale destro o sul telecomando.

06 COLLEGAMENTO DI UN DISPOSITIVO USB

É possibile riproduire tramite la Soundbar file musicali contentuti in dispositivi di memoria.

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipio B) da un lato e di un jack standard 2.0 USB femmina (tipio A) dall'altro lato alla presa jack micro USB della Soundbar.

2. Il cavo adattatore da micro USB a USB è venduto separatamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

3. Collegare il dispositivo USB all'estremita femmina del cavo adattatore.

4. Premere il tasto Sorgente) sul pannello laterale destro o sul telecomando, quando selezionare il modo "USB".

5. Nel display viene visualizzato "USB".

6. Riproduurre file musicali dal dispositivo di memoria tramite la Soundbar.

7. La Soundbar si spegne automaticamente (Specnimento automatico disattivato) se non è stato collegato alcun disposativo USB per più di 5 minuti.

Elenco della compatibilità

Estensione Codec Freq	quenza di	campionamento	Velocità di trasmissione
*.mp3 MPEG 1 Layer2 16KHz	Hz ~ 48KHz 80 ~ 320kbps
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
	MPEG 2,5 Layer3 16KHz ~ 48KHz 80 ~ 320kbps
*.wma Wave_Style_MSA Audio1 16KHz ~ 48KHz 56 ~ 128kbps
		Wave_Style_MSAAudio2	16KHz ~ 48KHz 56 ~ 128kbps
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320kbps
	AAC-LC	16KHz ~ 96KHz	128 ~ 192kbps5,1 canali 320 kbps
	HE-AAC	24KHz ~ 96KHz	48 ~ 64kbps5,1 canali 160 kbps
*.wav	-	16KHz ~ 48KHz	fino a 3000 kbps
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500kbps
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	fino a 3000 kbps

• Se nel dispositorio USB sono presenti troppi file e cartelle, la Soundbar potrebbe impiegare quello istante per l'accesso a e la riproduzione dei file.

07 CONNECTION DI UN DISPOSITIVO MOBILE

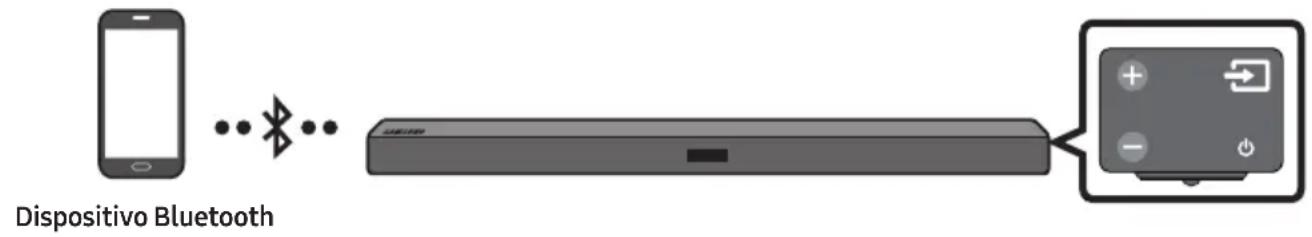

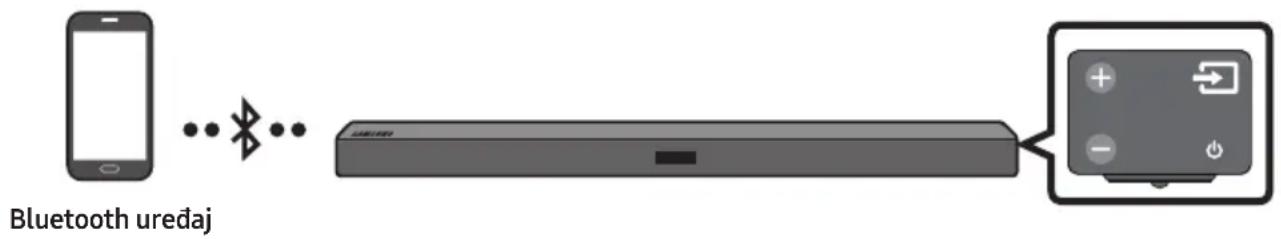

Connessione tramite Bluetooth

In caso di connessione di un dispositivo mobile mediante Bluetooth, è possible percepire l'audio stereo -, i fastidi dovuti al cablaggio.

• É possible connettere solo un dispositivo Bluetooth alla volta.

La connessione iniziale

1. Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando, quindi selezionare il modo "BT".

2. Passare da "BT" a "BT PAIRING".

3. Se viene visualizzato il messaggio "BT READY", tenere premuto il tasting (Sorgente) sul pannello laterale destro della Soundbar o sul telecomando per almeno 5 secondi per visualizzare "BT PAIRING".

4. Selezionare " [AV] Samsung Soundbar Mxxx M-Series" all'elenco visualizzato.

5. Quando una Soundbar è connessa al dispositivo Bluetooth, nel display frontale viene visualizzato il messaggio [Nome dispositivo Bluetooth] → "BT".
6. Riproduire file musicali dal dispositivo, connesso tramite Bluetooth, tramite la Soundbar.

Se il dispositivo non riesce a connettersi

• Se la voce relativa alla Soundbar precedente connessa (ad es. "[AV] Samsung Soundbar Mxxx M-Series") compare nell'elenco, cancellatela.
• Nel modo "BT", tenere premuto il tasto (Sorgente) per almeno 5 secondi sul pannello laterale destro della Soundbar o sul telecomando per passare al modo "BT PAIRING". Quindi, selezionare "[AV] Samsung Soundbar Mxxx M-Series" nell'elenco di ricerca del dispositivo Bluetooth.

Cosa sono gli stati BT READY e BT PAIRING?

• BT READY: In questo modo, è possibile cercare TV precedentemente connesse o connettersi alla Soundbar da un dispositivo mobile precedentamente connesso.
• BT PAIRING: In questo modo, è possibile connettersi a un nuovo dispositivo. (Mentre si è nel modo "BT", tenere premuto per almeno 5 secondi il tasting (Sorgente) sul lato destro della Soundbar o sul telecomando.)

NOTE

• Se viene richiesto un codice PIN durante la connessione a un dispositivo Bluetooth, immettere <0000>.
• Nel modo di connessione Bluetooth, la connessione Bluetooth viene persa se la distance tra la Soundbar e il dispositivo Bluetooth supera i 10 m.
• La Soundbar si spegne automaticamente après 5 minuti nelle stato Pronto.

• La Soundbar potrebbe non essere in grado di effettuare la ricerca o la connessione Bluetooth correttamente nelle seguenti condizioni:

• Se la Soundbar è circondata da un potente Campo elettrico.

• Se si effettua l'associazione di diversi dispositivi Bluetooth con la Soundbar in contemporanea.

• Se il dispositivo Bluetooth è spento, fuoriosto o presenta malfunzionamenti.

• I dispositiivi elettronici potrebbero causare interferenze radio. I dispositiivi che generano onde elettromagnetiche, come ad esempio fornia microonde, LAN wireless eosi via, devono essere tenuti lontano dall'unità principale della Soundbar.

• Il Soundbar supporta i dati SBC (44,1kHz, 48kHz).
• Effettuare il collegamento esclusivamente a un dispositivo Bluetooth che supporti la funzione A2DP (AV).
• Non è possibile collegare il Soundbar a un dispositivo Bluetooth che supporta soltanto la funzione HF (Hands Free).

• Una volta stabilito il collegamento tra la Soundbar e un dispositivo Bluetooth, selezionando "[AV] Samsung Soundbar Mxxx M-Series" dall'elenco dei dispositivi trovati, la Soundbar passa automaticamente al modo "BT".

• Disponibile solo se il Soundbar è elencato tra i dispositivi collegati al dispositivo Bluetooth. (Il dispositivo Bluetooth e il Soundbar devono essere stati collegati in precedenza almeno una volta).

• Il Soundbar appeare nell'elenco dei dispositivi cercati del dispositivo Bluetooth solo se il Soundbar visualizza "BT READY".

• La Soundbar non può essere accoppiata a nessun altro disposativo Bluetooth, quando si usa la funzione Bluetooth.

Accensione Bluetooth POWER (Bluetooth POWER)

Quando la funzione Bluetooth Power On è arrivata e il Soundbar è spento, se un disposativo Bluetooth collegato in precedenza prova a collegarsi al Soundbar, il Soundbar si accende automaticamente.

1. Premere il tasto Bluetooth POWER sul telecomando con la Soundbar accesa.
2. "ON-Bluetooth POWER" viene visualizzato sul display della Soundbar.

Disconnettere il dispositivo Bluetooth alla Soundbar

É possibile scollegare il dispositivo Bluetooth dall'Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

L'Soundbar viene scollegato.
- Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il tasto (Sorgente) sul pannello laterale destro o sul telecomando e passare a un modo qualunque accetto "BT".

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta alla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)
• Una volta disconnessa la Soundbar dal dispositivo Bluetooth, nel suo display frontale verrà visualizzato il messaggio "BT DISCONNECTED".

NOTE

• In modo di connessione Bluetooth, la connessionecade se la distance tra l'Soundbar e il dispositivo Bluetooth supera 10m
  L'Soundbar si spegne automaticamente dopo 5 minuti in modo Pronto.

Ulteriori informazioni sul Bluetooth

Bluetooth è una TECHNOIA che permette di collegare fácilmente tra di loro dispositivi compatibili con Bluetoothattraversouna connessione wirelessa breve raggio.

• Il disposativo Bluetooth può provocare rumorosità o malfunzionamenti, a seconda delle condizioni di utilizzo, se:

• Una parte del corpo è a fatto con ilsystema di ricezione / di trasmissione del dispositivo Bluetooth o dell'Soundbar.

• É soggetti a variazioni elettriche dovute a interferenze derivanti da riflessioni dei segnali su pareti, spigoli o tramezzature d'ufficio.

• É esesto a interferenze elettriche derivanti da dispositivi della stessa banda di frequenza, incluse apparecchiature mediche, fornì a microonde e LAN wireless.

• Collegare l'Soundbar al dispositivo Bluetooth mantenendo una distanza ravvicinata.

• Maggiore è la distanza tra l'Soundbar e il dispositivo Bluetooth, peggiore è la qualità. Se la distanza supera il raggio d'azione del Bluetooth, la connessione si interrompe.
• In aree a bassa sensibilità di ricezione, la connessione Bluetooth potrebbe non funzionare correttamente.
• Il collegamento Bluetooth funzione solo nelle vicinanze del dispositivo. La connessione viene automaticamente interrotta se la distance è superiore a quello limite. La qualità del suono si riduce in presenza di ostacoli quali pareti o porte,anche entro il limite indicato.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il suo funzionamento.

Utilizzo dell'app Samsung Audio Remote

Installazione dell'app Samsung Audio Remote

Per controllare la Soundbar con il disposativo smart e l'app Samsung Audio Remote, scaricare l'app Samsung Audio Remote da Google Play.

Ricerca di mercato : Samsung Audio Remote

Avvio dell'app Samsung Audio Remote

Per avviare e utilizzato l'app Samsung Audio Remote, toccare l'icona Audio Remote sul dispositivo smarte seguire le istruzioni su schermo.

• L'app Samsung Audio Remote é compatible sole con Telefoni cellulari Android e dispositivi mobili con Android OS 3.0 o versioni successive.

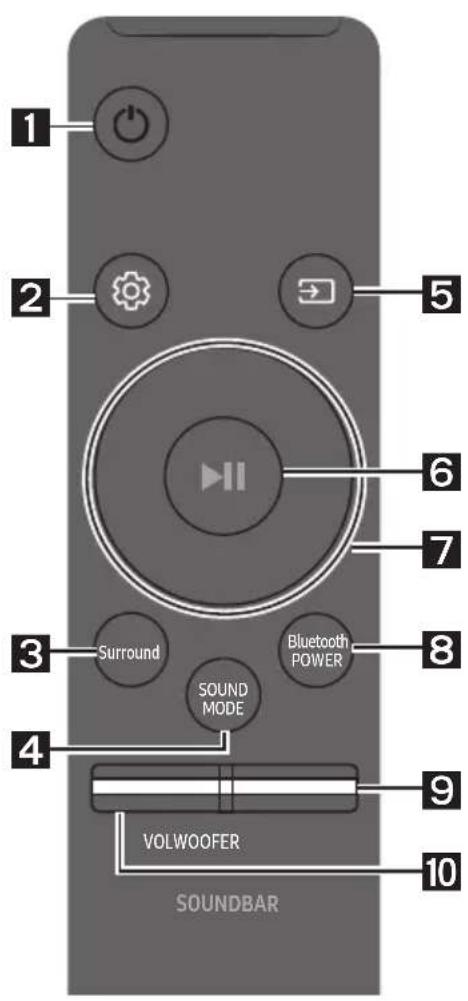

08 UTILIZZO DEL TELECOMANDO

Comeutilizzareiltelecomando

1	Alimentazione	Consente di accendere e spegnere la Soundbar.
2	Controllo audio	È possibile selezionare TREBLE, BASS o AUDIO SYNC. ·Per controllare il volume dei suoni alto o bassi, selezionare TREBLE o BASS in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzato i tasti Su/Giù. ·Tenere premuto il tasto (Controllo audio) per circa 5 secondi per regolare l'audio per agli banda di frequenza.È possibile effettuire una selezione (Sinistro/ Destro) tra 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz e 10 KHz; agli selezione può essere ulteriormente regolata su un'impostazione di -6 ~ +6 (Su/Giù). ·Se il video e l'audio della TV e della Soundbar non sono sincerizzati, selezionare AUDIO SYNC in Impostazioni audio, quindi impostare il ritardo audio tra 0~300 millisecondsutilizzato i tasti Su/Giù. (Ad eccezione del modo "USB") ·Audio Sync è supportato soltanto in alcune funzioni.

3	Surround	La funzione Audio surround conferisce al suono profondità e senso dello spazio. Ogni volta che si preme Anything tasto, si alternano ON e OFF. • ON: Consente di riproduire l'audio in tutti i diffusori. • OFF: Consente di udire l'audio del canale sorgente originale da diversi diffusori.
	Surround
4	SOUND MODE SOUND MODE	Consente di selezionare l'effetto sonoro desiderato scegliendo tra STANDARD, MUSIC, CLEAR VOICE, SPORTS o MOVIE. Selezionare la modalità "STANDARD" se si vuole ascoltare l'audio originale. • DRC (Dynamic Range Control) Consente di applicare il controllo della gamma dinamica alle trace Dolby Digital. Tenendo premuto il tasting SOUND MODE perché si è nel modo standby, DRC (Dynamic Range Control) si accende o si spegne. Se DRC è acceso, si riduce il volume dell'audio. (L'audio potrebbe essere distorto.)
5	Sorgente	Premere per selezionare una sorgente collegata alla Soundbar. • Modo BT PAIRING Per attivare il modo "BT PAIRING" nel modo "BT", tenere premuto il tasting (Sorgente) per più di 5 secondi. Per i dettagli, consultrare la pagina 15. • Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni elencate di seguito. - Modalità D.IN / BT / USB: Se non è presente un segnale audio per 5 minuti. - Modalità AUX: - Se il cavo audio (AUX) è scollegato per 5 minuti. - Se non è presente alcun input KEY per 8 ore quando il cavo audio (AUX) è colleague. (La funzione Auto Power Down - Spegnimento automatico, cui essere disattivata soltanto in quel caso.) - Per disattivare la funzione Auto Power Down, in modalità AUX tenere premuto il pulsante II per 5 secondi. "ON-AUTO POWER DOWN" / "OFF-AUTO POWER DOWN" apparirà sul display.
6	Riproduci / Sospendi	Premere il tasting II per sospendere temporaneamente la riproduzione di un file musicale. Premendo nuovamente il tasting, si riavvia la riproduzione
7	Su/Giù/ Sinistra/Dextra	Premere le aree indicate per selezionare Su/Giù/ Sinistra/Dextra.
		Premere Su/Giù/ Sinistra/Dextra sul tasto per selezionare o impostare funzioni. • Ripeti Per utilizzare la funzione Ripeti nel modo "USB", premere il tasto Su. • Salta brano Premere il tasto Destra per selezionare il file musicale successivo. Premere il tasto Sinistra per selezionare il file musicale precedente. • Auto Power Link È possibile attivare o disattivare Auto Power Link. La funzione Auto Power Link è controllata dai tasti Destra e Sinistra. - Auto Power Link: Se la Soundbar è collegata alla TV tramite un cavo ottico digitale, più accendersi automaticamente all'accensione della TV. Tenere premuto il tasto Sinistra per circa 5 secondi per cancellare lo stato della funzione Auto Power Link da ON a OFF e viceversa. - Per impostazione predefinita, Auto Power Link è impostata su ON.
8	Bluetooth POWER	Premere per attivare o disattivare la funzione Bluetooth POWER o la limitazione del volume. • Funzione Bluetooth POWER: Se la Soundbar è nel modo standby e la funzione Bluetooth POWER è accesa, all'accensione di un dispositivo Bluetooth più connesso in precedenza la Soundbar si accende automaticamente e si connette al dispositivo tramite Bluetooth. - Se la funzione di Bluetooth POWER è attiva, sul display della Soundbar viene visualizzato "ON-BLUETOOTH POWER". Per disattivare la funzione Bluetooth POWER, premere il tasto Bluetooth POWER una volta. Dopodiché, comparirà sul display anteriore "OFF-BLUETOOTH POWER". - Se è attivo il modo "D.IN" e la Soundbar è connessa a una smart TV Samsung rilasciate dello 2017, è possible controllare la Soundbar tramite il telecomando della TV. In quello modo, non è possible disattivare Bluetooth POWER. • Funzione di limitazione del volume: Dal momento che l'attivazione del dispositivo a volume elevato potrebbe danneggiare l'udito, questa funzione regola il volume a 20 se il volume impostato è superiore a 20. - Il valore predefinito della Funzione di limitazione del volume è disattivo. Il volume impostato viene sostenuto taleanche quando l'alimentazioneiene disattivata. - Perambiare QUESTa impostazione, tenere premuto il tasto Bluetooth POWER sul telecomando per 5 secondi. Se la limitazione del volume è impostata su disattiva, compare "V FREE" sul display anteriore e se"Inceva la funzione è su attiva, compare "V LOCK".
9	WOOFER	Premere il tasto verso l'alto o verso il basso per regolare il volume del subwoofer da -12 o -6 a +6. Premendo il pulsante è possibile ripristinare il volume del subwoofer al livello 0.
10	VOL	Premere il tasto verso l'alto o verso il basso per regolare il volume. • Muto Premere il tasto VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Regolazione del volume della Soundbar tramite il telecomando di una TV

È possibile utilizzare il menu della TV per impostare il diffusore TV di una TV Samsung come diffusore esterno. (Per ulteriori informazioni, consultare il manuale utente della TV.)

• Dopo aver installato la Soundbar, è possibile regolare il volume della Soundbar utilizzando il telecommando a infrarossi fornito in dotazione con una TV Samsung. (Se non si desidera usfuquire di但这a opzione, è sufficiente tenere premuto il tasting Surround per 5 secondi quando la Soundbar è accesa. Sul display della Soundbar viene visualizzato il messaggio "OFF-TV REMOTE" e la funzione si disattiva.)

Per regolare il volume usando esclusivamente il telecomando della TV Samsung, tenere premuto il tasto Surround per almeno 5 secondi fino a che non viene visualizzato il messaggio "SAMSUNG-TV REMOTE" sul display della Soundbar.

• Ogni volta in cui siiene premuto il tasto Surround per 5 secondi, il modo cambia con questa sequenza: "SAMSUNG-TV REMOTE" (Modo predefinito) "OFF-TV REMOTE" "ALL-TV REMOTE".

• Per regolare il volume della Soundbar mediante il telecommando fornito in dotazione con una TV di un produttore perzo, accendere la Soundbar, tenere premuto il tasto Surround per 5 secondi (viene visualizzato il messaggio "OFF-TV REMOTE" sul display della Soundbar), rilasciare il tasto Surround, quando tenere premuto nuovamente il tasto Surround per almeno 5 secondi.

(Sul display della Soundbar viene visualizzato "ALL-TV REMOTE".)

• Questa funzione potrebbe non essere disponibile a seconda del telecomando.
• Produttori che supportano questa funzione:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilizzo dei tasti nascosti

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
Surround	Acceso/Spento Telecomando della TV	Pagina 22
(Sorgente)	Associazione BT Pagina 15
II (Riproduci / Sospendi)	Acceso/Spento Auto Power Down (modo AUX)	Pagina 20
	Inizializzazione (Standby) Pagina 28
VOL ID SET (Standby)	Pagina 7
Sinistra Auto Power Link ON/OFF Pagina 10
(Controllo audio)	EQ 7 bande Pagina 19
SOUND MODE	DRC ON/OFF (Standby)	Pagina 20
Bluetooth POWER	Acceso/Spento Limitazione del volume	Pagina 21

Specifiche di uscita per diverse modalità di effetti sonori

Effetto Ingresso			Uscita
			Escludo kit di diffusori posteriori wireless	Includo kit di diffusori posteriori wireless
Surround Surround	ON	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali
SOUND MODE SOUND MODE	STANDARD	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali
	MUSIC	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali
	CLEAR VOICE	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali
	SPORTS	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali
	MOVIE	2.0 canali	2.1 canali 4.1 canali
		5.1 canali 2.1 canali	canali 4.1 canali

• É possibile acquistare il kit di diffusori posteriori wireless Samsung separamente. Per acquistare un kit, contattare il venditore da cui avete acquistato la Soundbar.

09 INSTALLAZIONE DEL SUPPORTO A PARETE

Precauzioni per l'installazione

• Installare solamente su pareti verticali.
  Non installare in luoghi caratterizzati da alte temperature e livelli di umidità.
• Verificare che la parete sia sufficientemente robusta da sostener il peso del prodotto. In caso contrario, provvedere a rinforzare la parete o scegliere un altro luogo di installmente.
• Acquistare e utilizzato viti e anticoraggi di fissaggio adatti alla tipologia di parete scelta (cartongesso, ferro, legno, ecc.). Se possibile, fissare le viti di supporto ai montanti della parete.
• Acquistare viti per il montaggio a parete a seconda della tipologia e dello spessore del muro su cui si intende montare la Soundbar.

Diametro: M5

Lunghezza: si consiglia 35 mm o maggiore.

• Collegare i cavi dall'unità ai dispositivi esterni prima di installare la Soundbar sulla parete.
• Assicurarsi che l'unità sia spenta e scollegata alla rete elettrica prima di installarla. In caso contrario, potrebbe provocare scosse elettriche.

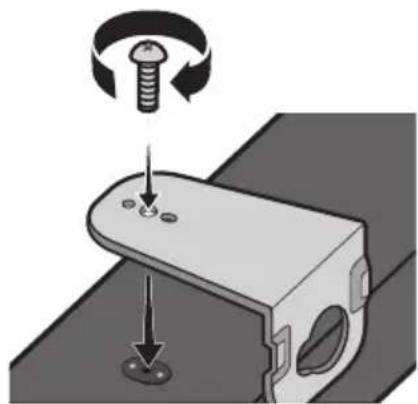

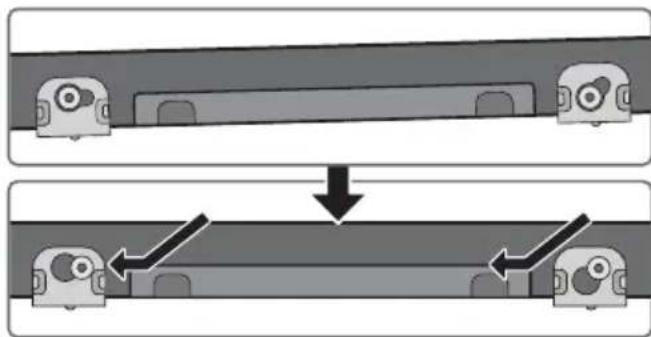

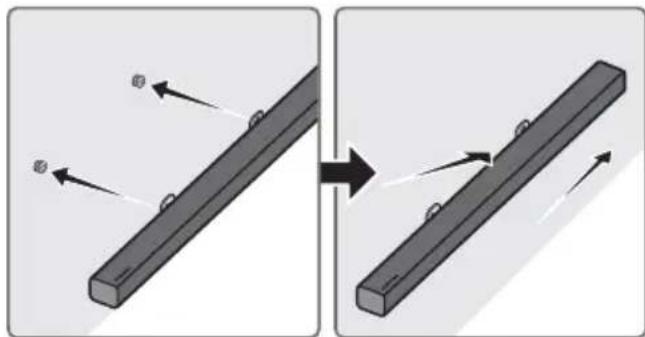

Componenti per il montaggio a parete

Guida per il montaggio a parete

Rondella di fissaggio (2x)

Vite (2x) Supporto per

montaggio a parete S

Supporto per montaggio a parete D

1. Posizione la Guida per il montaggio a parete contro la superficie della parete.

2. La Guida per il montaggio a parete deve essere livellata.

3. Se la TV è montata sulla parete, installare la Soundbar almeno 5 cm sotto la TV.

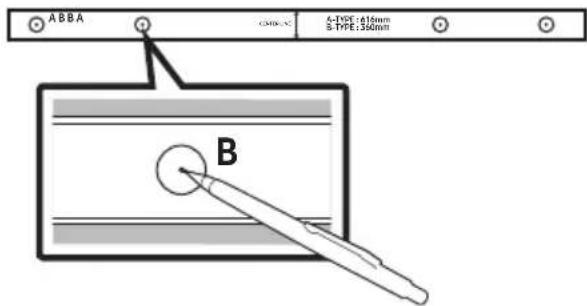

1. Allineare la Linea centrale della dima in carta con il centro della TV (in caso di montaggio della Soundbar sotto la TV), quando fissare la Guida per il montaggio a parete alla parete con del nastro adesivo.

2. Se non si intende montare la Soundbar,.
   sotto una TV, posizionare la Linea
   centrale al centro dell'area di
   installazione.

1. Con la punta di una penna o di una matita temperata forare il centro delle immagini B-TYPE su ciascuna estremità della guida per contrassegnare i punti destinati ai fori delle viti di supporto, quando rimuovere la Guida per il montaggio a parete.

1. Utilizzato una punta da trapano delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i segni non corrispondono alle posizioni di montanti, assicurarsi di inserire anticoraggi o tasselli appropriati nei fori prima di inserire le viti di supporto.

3. Se si utilizzato anticoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli anticoraggi o i tasselli utilizzati.

4. Far passare una vite (non fornita in dotazione)attraverso ciascuna Rondella di fissaggio,quindi avvitare saldamente ciascuna vite in un apposto foro.

1. Utilizzare le due Viti (M4 x L12) per fissare sia il Supporto per montaggio a parete S che D alla parte inferiore della Soundbar. Per la massima precisione, assicurarsi di allineare le protuberanzi della Soundbar ai fori dei supporti.

• Durante l'assemblaggio, assicurarsi che la parte a sospensione dei Supporti per montaggio a parete sua situata dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

I supporti di sinistra e di destra hanno forme diverse. Assicurarsi di posizionarli correttamente.

Supporto a parete D Supporto a parete S

1. Installare la Soundbar con gli annessi Supporti per montaggio a parete appendendo i Supporti per montaggio a parete alle Rondelle di fissaggio sulla parete.

• Inclinare leggermente la Soundbar per inseire le teste di entrambé le Rondella di fissaggio nei fori dei Supporto per montaggio a parete. Spingere la Soundbar nella direzione indicata alla freccia per assicurarsi che entrambi i lati siano saldamente fissati.

Rimozione della Soundbar alla parete

1. Per分开are la Soundbar dal supporto a parete, spingerla nella direzione individata alla freccia, inclinarla leggermente verso l'alto, quando allontanarla alla parete come illustrato nell'imagine.

Non aggrapparsi all'unità installata ed evitare di urtare o far cadere l'unità.
- Fissare saldamente l'unità alla parete in modo che non cada. In caso di caduta, l'unità può provocare lesioni o danneggiare il prodotto.
- Una volta installata l'unità sulla parete, accertarsi che i bambini non tirino i cavi di collegamento, perché se lo facessero l'unità potrebbe cadere.
- Per garantire le prestazioni ottimali di un'installazione a parete, installare l'impianto di diffusione almeno 5 cm sotto la TV, se la TV è montata a parete.
- Per motivi di sicurezza, se non si monta l'unità a parete, si raccomanda di installarla su una superficie pianà e sicura, da dove è improbabile che cada.

10 AGGIONAMENTO DEL SOFTWARE

In futuro Samsung potrebbe fornire aggiornamenti del firmware del sistema della Soundbar.

Se vieneMESSO a disposizione un aggiornamento, è possibile aggiornare il firmware collegando un dispositivo USB, su cui è statopreventivamente salvato l'aggiornamento del firmware, alla porta USB della Soundbar.

Per ulteriori informazioni su come scaricare i file di aggiornamento, visitare il site Web Samsung Electronics all'indirizzo (www.samsung.com Support). Quindi, insere o selezionare il modello della Soundbar, selezionare Software & Apps, quindi Downloads. Il nome dell'opzione puo variare.

Procedura per l'aggiornamento

1. Collegare un cavo adattatore da micro USB a USB dotato di un connettore USB 2.0 Micro USB maschio (tipio B) da un lato e di un jack standard 2.0 USB femmina (tipio A) dall'altro lato alla presa jack micro USB della Soundbar.

2. Il cavo adattatore da micro USB a USB è venduto separamente. Per effettuarne l'acquisto, contattare un Centro servizi Samsung o l'Assistenza clienti Samsung.

2.Seguire i passaggi elencati di seguito per scaricare il software di prodotto: Visitare il site Samsung su (samsung.com) cercare il nome del modello - selezionare l'opzione assistenza clienti (il nome dell'opzione è soggetto a cambiamenti).
3. Salvare il software scaricato su un archivio USB e selezionare "Estrai qui" per decomprimere la cartella.
4. Spagnere la Soundbar e collegare l'archivio USB contente il software alla porta femmina sul cavo adattatore Micro USB. Collegare il cavo alla porta USB sulla Soundbar.
5. Accendere la Soundbar. Entro 3 minuti, comparirà la scritta "UPDATE", e l'aggiornamentoavra inizio.
6. Una volta completato l'aggiornamento, la Soundbar si spegnerà. Tenere premuto il tasto del telecomando per 5 secondi. "INIT" comparirà sul display, quando la Soundbar si spegnerà. L'aggiornamento è completato.

• Il prodotto ha una funzione DUAL BOOT. Se il firmware non riesce a completare l'aggiornamento, sare possibile aggiornare nuovamente il firmware.

Se non compare la scritta UPDATE

1. Spagnere la Soundbar, scollegare e ricollegare il dispositivo di archivazione che contiene i file di aggiornamento alla porta USB della Soundbar.

2. Scollegare il cavo di alimentazione della Soundbar, ricollegarlo, quando accendere la Soundbar.

3. L'aggiornamento del firmware potrebbenon funzionare correttamente se suldispositivo di archivazione sono presentifile audio supportati alla Soundbar.

4. Non scollegare l'alimentazione o rimuovere il disposativo USB durante l'applicazione degli aggiornamenti. L'unità principale si spegnerà automaticamente dopo il completamento dell'aggiornamento del firmware.
5. Dopo il completamento dell'aggiornamento, verrà avviata l'impostazione utente sulla Soundbar. Consigliamo di prenderenota delle impostazioni, casi da poterle ripristinare al termine dell'aggiornamento. Attenzione: l'aggiornamento del firmware azzereràanche la connessione al subwoofer. Se la connessione al subwoofer non viene ristabilita automaticamente dopo l'aggiornamento, fare riferimento a pagina 6. Se l'aggiornamento software fallisce, verificare che l'archivio USB non sia difettoso.
6. Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come fornato USB.
7. L'aggiornamentotramiteUSB potrebbenon essere disponibile, a seconda delproduttore del dispositivo diarchivazione.

11 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue.

L'unità non si accende.

Il cavo di alimentazione è collegato alla presa?

→Collegare la spina del cavo di alimentazione alla presa.

Una funzione non risponde quando viene premuto il tasting.

É presente elettricità statica nell'aria?

→Scollegare la spina del cavo di alimentazione e ricollegarla.

Si verificano interruzioni dell'audio nel modo BT.

Consultare lesezioni relative alla connessione Bluetooth, alle pagine 10 e 15.

Non viene riprodotto l'audio.

La funzione Muto è attiva?

Premere il tastingoVOLperannullarelafunzione.

Il volume è impostato al minimo?

Regolare il volume.

Il telecomando non funziona.

Le batterie sono esaurite?

Sostituirle con batterie nuove.

La distanza tra il telecomando e l'unità principale della Soundbar è troppa?

Avvicinare il telecomando all'unità principale della Soundbar.

Il LED rosso sul subwoofer lampeggia e il subwoofer non emette alcun suono.

Il problema cui o verificarsi se il subwoofer non è collegato all'unità principale della Soundbar.

Provare a ricollegare il subwoofer. (Consultare la pagina 6.)

Il subwoofer emette un ronzio e vibra in modo evidente.

Provare a regolare la vibrazione del subwoofer.

Premere il tastingo WOOFER sul telecomando versus o alto o versus il basso per regolare il volume del subwoofer. (tra -12, -6 ~ +6).

12 LICENZA

DOLBY

AUDIO

Per inviare richieste e domande sulle open source, contattare Samsung tramite e-mail ([e-mail]).

14 NOTA IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Posso non diferire rispetto all'aspetto effettivo del prodotto.
• É possibile che vengano addebitate delle spese aminatoriive nei seguenti casi:

(a) l'uscita del technique in seguito a una chiamata non rileva difetti nel prodotto (ad es.nel caso l'utente abbia omesso di leggere quello manuale utente).
(b) utente ha portato l'unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l'utente abbia omesso di leggere quello manuale utente).

• L'importo di tali spese amministrative verrà comunicato all'utente prima di esquire una visita a domicilio o un eventuale intervento di manutenzione.

15 SPECIFICHE E GUIDA

Specifiche

GENERALE	USB		5V/0,5A
	Peso	Unità principale della Soundbar	1,5 kg
		Subwoofer (PS-WM20)	4,6 kg
	Dimensioni (L x A x P)	Unità principale della Soundbar	907,5 x 53,5 x 70,5 mm
		Subwoofer (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Temperatura di esercizio		+5°C e +35°C
	Umidità di esercizio		10 % e 75 %
AMPLIFICATAORE	Potenza di uscita nominale	Unità principale della Soundbar	35W x 2, 6 ohm
		Subwoofer (PS-WM20)	130W, 3 ohm
Formati di riproduzione supportati (L'audio DTS 2.0 viene riprodotto in formato DTS.)			LPCM 2ch, Dolby AudioTM (che-supporta Dolby® Digital), DTS
Potenza in uscita del dispositivo wireless		Potenza max.trasmettitore BT	100 mW a 2,4 GHz - 2,4835 GHz
		Potenza max.trasmettitore SRD	25 mW a 5,725 GHz - 5,825 GHz

NOTE

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche alla preavviso
- Peso e dimensioni sono approssimativi.
- Per ulteriori informazioni sull'alimentazione e il consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta : Fondo dell'Unità Principale della Soundbar)

Consumo energetico complessivo in standby (W)		4,1W
Bluetooth	Metodo di disattivazione porta	Premere il pulsante "Bluetooth POWER" del telecomando quando è selezionata la modalità "BT".

Samsung Electronics dichiarare che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al segunte indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell'UE.

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il significato riportato sulla batteria o sulla sua documentazione o confazione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzato ilsystema di conferimento Gratis to previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il significato riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a分开are il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati seconde le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m2 è inoltre possibile consegnare Gratisamente, sera obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

DROŠIBAS INFORMÁCIJA

DROŠIBAS BRIDINAJUMI

LAI SAMAZINATU ELEKTRISKAS STRAVAS
TRIECIENA RISKU, NENONEMIET PARSEGU (VAI
KORPUSA AIZMUGURI).
IERICES IEKSPUSE NEATRODAS NEVIENA
DETAla, KURAS APKOPE BUTU JAVEIC
LIETOTAJAM. UZTICIET APKOPI KVALIFICETIEM
APKOPES SPECIALISTEM.

• Pouru informazioni supplementare despre parametri di alimentare electrica si consum, consultati eticheta atasa produsului. (Eticheta: Baza unitazioni principale Soundbar)

Conectarea systemdului Soundbar la Subwoofer

Effect		Intrare	Ieşire
			Cu exceptea kitului wireless de boxe spate	IncludeKitulwirelessdeboxespate
Surround Surround	ON	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
SOUND MODE SOUND MODE	STANDARD	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	MUSIC	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	CLEAR VOICE	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	SPORTS	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale
	MOVIE	2.0 canale	2.1 canale	4.1 canale
		5.1 canale	2.1 canale	4.1 canale

• Kitul Samsung wireless de boxe spate poate fi achizitionat separat. Pentru achizitionarea unui kit, contactati furnizorul de la care a ti achizitionat systemdul Soundbar.

09 INSTALLAREA SUPORTULUI DE PERETE

Precautii la instalare

06 POVEZIVANJE USB-A

Možete da reprodukujete muzičke datoteke koje se nalaze na urežajima za skladištenje pomocu urežaja Soundbar.

1. Na kraj Micro USB konektora uredaja Soundbar prikljucite adapterski kabl Micro USB na USB kojna jegnom kraju ima muski USB 2.0 Micro USB konektor (tip B), a na drugom standardni zenski 2.0 USB konektor (tip A).

2. Adapterski kabl Micro USB na USB se prodaje odvojeno. Da biste ga nabavili, obrte servisnom centru ili korisničkoj sluzbi kompanije Samsung.

3. Prikliucite USB uredaj na zenski kraj adapterskog kabla.

4. Pritisnite dugme (Izvor) na panelu sa desne strane ili na daljinskom upravljacu, a zatim izaberite .USB".

5. USB" se prikazuje na ekranu.

6. Reprodukuite muzičke datoteke sa uredaja za skladistenie pomoću uredaja Soundbar.

7. Urečaj Soundbar se automatiski isključuje (Automatsko isključivanje) ako nijedan USB urežaj..., nije povezan duže od 5 minuta.

Lista kompatibilnosti

Tip datoteke Kodek Brzina semplovanja Brzina protoka
*.mp3 MPEG 1 Layer2	16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 1 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
	MPEG 2.5 Layer3 16KHz ~ 48KHz 80 ~ 320 kb/s
*.wma Wave_Style	MSAudio1 16KHz ~ 48KHz 56 ~ 128 kb/s
	Wave_Style_MSAudio2 16KHz ~ 48KHz 56 ~ 128 kb/s
*.aac	AAC	16KHz ~ 96KHz	48 ~ 320 kb/s
	AAC-LC	16KHz ~ 96KHz	128 ~ 192 kb/s 5.1-kanalni 320 kb/s
	HE-AAC	24KHz ~ 96KHz	48 ~ 64 kb/s 5.1-kanalni 160 kb/s
*.wav	-	16KHz ~ 48KHz	do 3000 kb/s
*.ogg	OGG 1.1.0	16KHz ~ 48KHz	50 ~ 500 kb/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16KHz ~ 96KHz	do 3000 kb/s

• Ako na USB uredaju ima previše fascikli i datoteka, uredaju Soundbar ce trebati malo vremena da pristupi datotekama i da ih reprodukuje.

07 POVEZIVANJE SA MOBILNIM UREDAJEM

Povezivanje putem Bluetooth veze

Kada je mobilni uredaj povezan preko Bluetooth-a, možete da slušate stereo zvuk bez gnjavaze oko povezivanja kablova.

• Ne możete istovremeno da poveźete viź od jederng Bluetooth uredaja.
