Toote tüüp	Traadita bassikõlariga heliriba
Bränd	Samsung
Mudel	HWM360
Mõõtmed (L x K x S) - Heliriba	907,5 x 53,5 x 70,5 mm
Mõõtmed (L x K x S) - Bassikõlar	179,0 x 353,0 x 299,5 mm
Kaal - Heliriba	1,5 kg
Kaal - Bassikõlar	4,6 kg
Toide	Vahelduv-/alalisvooluadapter 19 V (DC-sisend 19 V)
Energiatarbimine (ooterežiim)	4,1 W
Nominaalne väljundvõimsus - Heliriba	35 W x 2 (6 oomi)
Nominaalne väljundvõimsus - Bassikõlar	130 W (3 oomi)
Toetatud helivormingud	LPCM 2 kanalit, Dolby Audio, DTS
Ühenduvus	Bluetooth, USB (5 V 0,5 A), optiline sisend (DIGITAL AUDIO IN), AUX-sisend (analoog)
Peamised funktsioonid	Surround-heliga, helirežiimid (Standard, Muusika, Selge hääl, Sport, Kino), kõrgete/madalate sageduste reguleerimine, heli sünkroonimine, Auto Power Link, Bluetooth Power, juhtimine teleri kaugjuhtimispuldi kaudu
Seinale paigaldamine	Võimalik kinnituskomplektiga (kaasas M4 x L12 kruvid)
Hooldus ja puhastamine	Enne puhastamist ühendage seade vooluvõrgust lahti. Kasutage pehmet ja kuiva lappi. Ärge kasutage kemikaale.
Ohutus	Mitte jätta vihma ega niiskuse kätte. Tagage ventilatsioon (7–10 cm ümber). Ühendage lahti äikese ajal või pikaajalisel mittekasutamisel.
Varuosad ja remonditavus	Varuosade saamiseks võtke ühendust Samsungi klienditeeninduse või volitatud keskusega. Ärge avage seadet.

Korduma kippuvad küsimused - HWM360 SAMSUNG

Kuidas ühendada traadita bassikõlar heliribaga?

Veenduge, et mõlemad seadmed on sisse lülitatud. Automaatne ühendus luuakse mõne sekundiga. Kui see ebaõnnestub, looge käsitsi ühendus: hoidke bassikõlari tagaosas nuppu ID SET all 5 sekundit (sinine tuli vilgub), seejärel lülitage heliriba välja. Hoidke kaugjuhtimispuldi nuppu VOL all 5 sekundit (kuvatakse ID SET). Lülitage heliriba sisse: kui ühendus õnnestus, jääb bassikõlari sinine tuli põlema.

Kuidas ühendada heliriba oma teleriga Bluetoothi kaudu?

Vajutage nuppu Source, et valida BT-režiim. Kui ekraanil kuvatakse BT READY, hoidke nuppu Source all üle 5 sekundi, et lülituda BT PAIRING-režiimi. Otsige oma telerist Bluetooth-seadmeid ja valige "[AV] Samsung Soundbar Mxxx M-Series". Ühendus luuakse, kui kuvatakse teleri nimi koos BT-ga.

Kuidas kasutada Auto Power Link funktsiooni?

Veenduge, et heliriba on teleriga ühendatud optilise kaabli kaudu ja režiimis D.IN. Vajutage ja hoidke kaugjuhtimispuldi nuppu Vasak all umbes 5 sekundit, et Auto Power Link sisse või välja lülitada. Vaikimisi on see sisse lülitatud: heliriba lülitub koos teleriga automaatselt sisse.

Kuidas reguleerida bassikõlari helitugevust?

Kasutage kaugjuhtimispuldi nuppu WOOFER. Vajutage üles või alla, et reguleerida helitugevust vahemikus -12 kuni +6 (sammuga 1 pärast -12). Seadistus kuvatakse heliriba ekraanil.

Kuidas uuendada heliriba tarkvara?

Laadige uusim püsivara alla Samsungi veebisaidilt (www.samsung.com/support). Salvestage fail FAT-vormingus USB-mälupulgale. Lülitage heliriba välja, ühendage mälupulk Micro USB-adapteri kaudu, seejärel lülitage heliriba sisse. Kuvatakse teade UPDATE. Ärge ühendage lahti uuendamise ajal. Kui uuendus on lõppenud, lülitub heliriba välja. Lõpuleviimiseks hoidke nuppu Esita/Paus (▶■) all 5 sekundit, kuni kuvatakse INIT, seejärel seade lülitub välja.

Mida teha, kui kaugjuhtimispult ei tööta?

Esmalt kontrollige patareisid: vahetage need vajadusel välja. Veenduge, et miski ei blokeeri kaugjuhtimispuldi ja heliriba vahelist signaali. Kui probleem püsib, minge seadmele lähemale (maksimaalne ulatus 10 m). Staatilise elektri korral ühendage heliriba vooluvõrgust lahti ja uuesti sisse.

Kuidas kasutada Bluetooth Power funktsiooni?

Vajutage kaugjuhtimispuldi nuppu Bluetooth POWER. Ekraanile ilmub ON-BLUETOOTH POWER. Kui see funktsioon on aktiveeritud ja varem ühendatud Bluetooth-seade proovib ühendust luua, kui heliriba on välja lülitatud, lülitub heliriba automaatselt sisse ja loob ühenduse.

Milliseid helivorminguid toetatakse USB kaudu?

Heliriba esitab MP3, WMA, AAC, WAV, OGG ja FLAC-faile. Täpsete bitikiiruste ja diskreetimissageduste jaoks vaadake juhendi ühilduvustabelit. USB-seade peab olema vormindatud FAT32-vormingusse.

Kuidas lähtestada heliriba tehaseseadetele?

Ooterežiimis (heliriba välja lülitatud) hoidke kaugjuhtimispuldi nuppu Esita/Paus (▶■) all 5 sekundit. Ekraanile ilmub INIT, seejärel lülitub heliriba välja. See lähtestab kõik kasutaja seaded ja bassikõlariga ühenduse.

Miks on Bluetooth-režiimis heli moonutatud?

Kontrollige, et heliriba ja Bluetooth-seadme vaheline kaugus ei ületaks 10 m ja et paks takistus (betoonsein, metall) ei segaks signaali. Eemaldage häireid tekitavad seadmed (mikrolaineahi, Wi-Fi ruuterid). Kui probleem püsib, siduge seadmed uuesti, lülitudes BT PAIRING-režiimi.

KASUTUSJUHEND HWM360 SAMSUNG

5	ETTEVAATUST! MITTE AVADA, ELEKTRILÖGIOHT
4	Seeuminium tähendab, et seade sisaldab körgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.
1	Seeuminium tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsion.
	II klassi toode: selleuminiumoliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust.
~	Vahelduvvoolupinge: selleuminiumoliga tähistatud nimipinge on vahelduvvoolupinge.
=	Alalisvoolupinge: selleuminiumoliga tähistatud nimipinge on alalisvoolupinge.
Δi	Ettevaatust, vaadake kasutsjuhendit: seeuminiumannab teada, et kasutaja peab täpsemat ohutustevet vaatama kasutsjuhendist.

HOIATUS

• Tulekahju- või elektrilögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

ELEKTRILÖÖGIVÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
- Seadme lahtiuhendamiseks toiteallikast tuleb pistik elektrikontaktist valja tommata. Seetottu peab toitepistik olema alati kergesti juurdepääasetav.
Vältinge seadme kokkupuudet veetilkade vöi pritsmetega. Arge pange seadmele vedelikega täidetud anumaid, nt vaase.
- Seadme täielikult väljalūlitamiseks peate toitepistiku seinakontaktist välja tōmbama. Seetöttu peab toitepistik alati olema kergesti juurdepääasetav.

ETTEVAATUSABINÖUD

1. Veenduge, et teie maja vahelduvvoolutoiteallikas vastaks toote tagakuljel asuval identifitseerimiskleebisel toodud toitenouetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jätttes ventileerimiseks piisavalt ruumi (7-10 cm). Veenduge, et ventilatsioniavad poleks kaetud. Arge asetage seadet vöimenditele ega muudele seadmetele, mis vöivad muutuda kuumaks. See seade on moeldud pidevaks kasutamiseks. Seadme täielikult väljalulitamiseks eemaldage vahelduvvoolupistik elektrkontaktist. Eemaldage seade vooluvörgust, kui te ei kavatse seda pikemat aega kasutada.
2. Aikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist. Aikesest tingitud pingetipud voivad seadet kahjustada.
3. Arge hoidke seadet otsese päikesevalguse kæes ega muude soojisallikate lahedal. See voib pöhjustada ülekuumenemist ja seadmeriket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) voi seadmete eest, mis loovad tugevaid magnet- voi elektrivalju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole moeldud toostuslikuks kasutuseks. See on moeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalat temperatuuril, viob tekkida kondensatsion. Kui transpondite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad keskkonnale kahjulikke kemikaale. Arge visake patareisid olmeprugisse. Arge visake kasutatud patareisid tulle. Arge laske patareidel luhistuda, arge votke neid koost lahti ega laske neil üle kuumeneda. Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama voi samavärset tuupipatareiga.

TEAVE SELLE JUHENDI KOHTA

Kasutusjuhend koosneb kahest osast: sellest
paberkandjal lihtsast KASUTUSJUHEND ja
pöhjalikumast TÄIELIK JUHEND, mille saab alla
laadida.

KASUTUSJUHEND

See kasutusjuhend käsitleb ohutussuuniseid, teavet toote paigaldamise, komponentide ja ühenduste kohta ning toote tehnilisi andmeid.

TAIELIK JUHEND

Klienditoekusesse pääsemiseks skannige QR-koodi. Juhendi vaatamiseks arvutis või mobilsideseadmes laadige see veebisaidilt dokumendivormingus alla. (http://www.samsung.com/support)

Disain ja tehnilised andmed voivad muutuda ilma ette teatamata.

SISUKORD

01 Komponentide Kontrollimine 2

Patareide sisestamine enne kaugjuhtimispuldi kasutamist

(2 AA-patareid) 2

02 Toote Ülevaade 3

Soundbari esipaneel / parempoolne panel 3

Soundbarialumine panel 4

03 Soundbari Ühendamine 5

Elektritoiteuhendamine 5

Soundbariuhendaminebassikolariga 6

• Bassikolari ja Soundbari automaatne uhendamine 6
  -Bassikolari kasiitiuhendamine,kui automaatneuhendamine nurjub 7

04 Teleriga Ühendamine 9

1.meetod.Uhendamine kaabliga 9
- Uhendamine optimise kaabliga 9

2.meetod.Uhendamine juhtmevabalt 10

• Teleri ühendamine Bluetoothi kaudu 10

05 Välisseadme Ühendamine 12

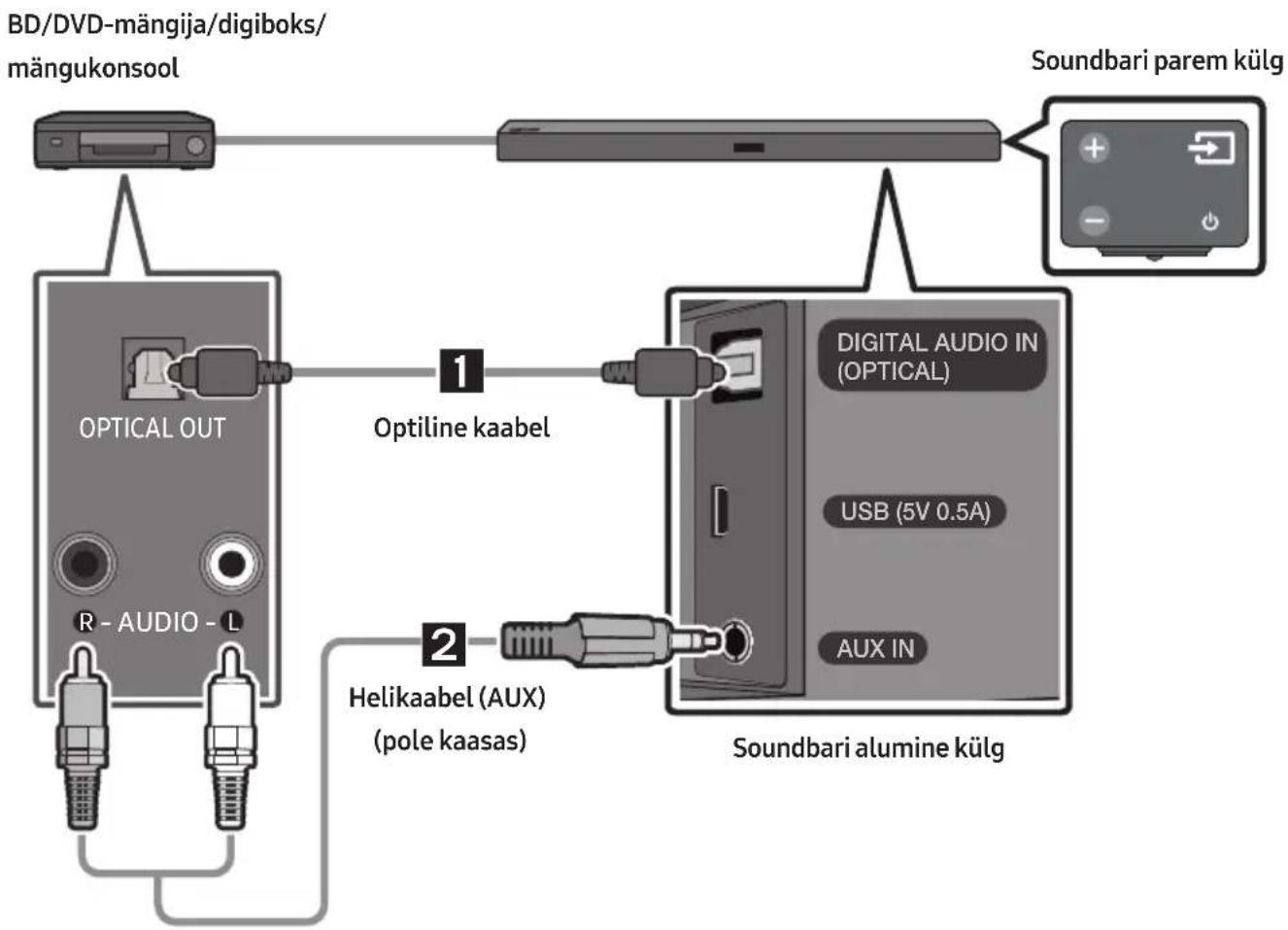

Uhendamine optimise voi analogog-helikaabli (AUX) kaudu 12

06 USB-Seadme Ühendamine 13

07 Mobilsideseadme Ühendamine 15

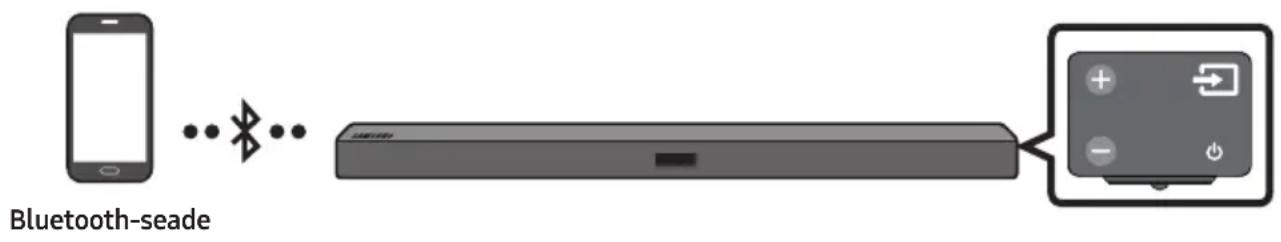

Uhendamine Bluetooth kaudu 15

SamsungrakenduseAudioRemotekasutamine 18

SamsungrakenduseAudioRemoteinstallimine 18

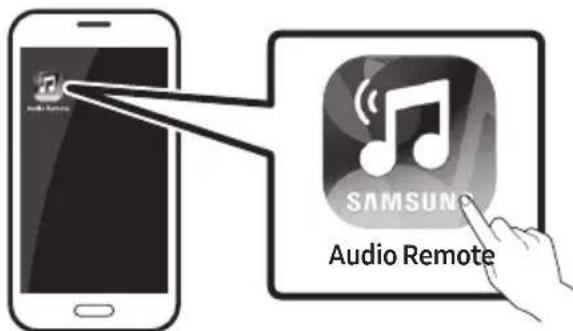

Rakenduse Audio Remote käivitamine 18

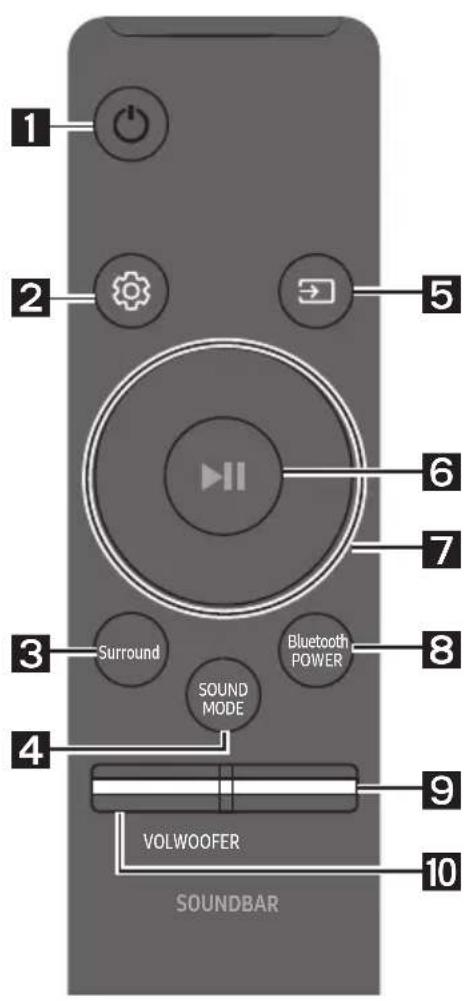

08 Kaugjuhtimispuldi Kasutamine 19

Kuidas kaugjuhtimispulti kasutada? 19
Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 22
Varjatud nuppude kasutamine 23
Väljundi andmed erinevate heliefektirezimiide puhul 23

09 Seinakinnituse Paigaldamine 24

Ettevaatusabinoud paigaldamisel 24
Seinakinnituse komponendid 24

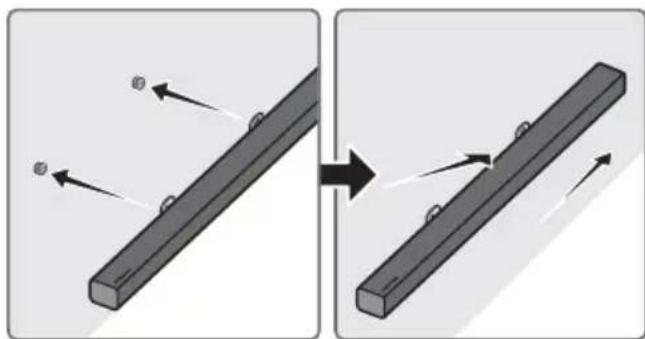

Soundbarieemaldamine seinalt 27

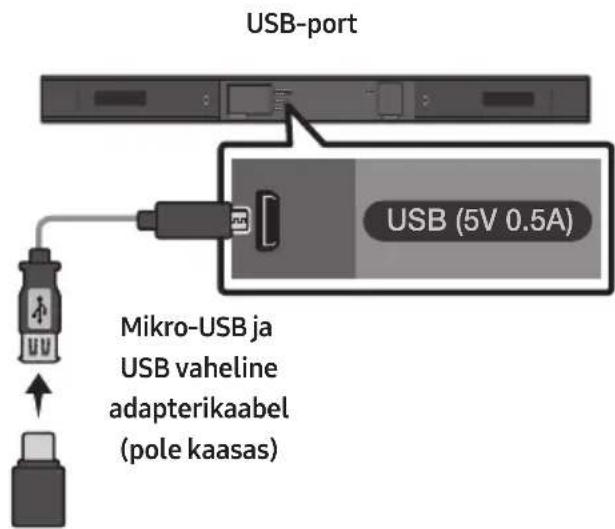

10 Tarkvara-Varskendus 27

Litsents 30
Avatud Lähtekoodi Litsentsi Teatis 30
Oluline Teenusega Seotud Márkus 30
Tehnilised Andmed ja Teave 31

Tehnilised andmed 31

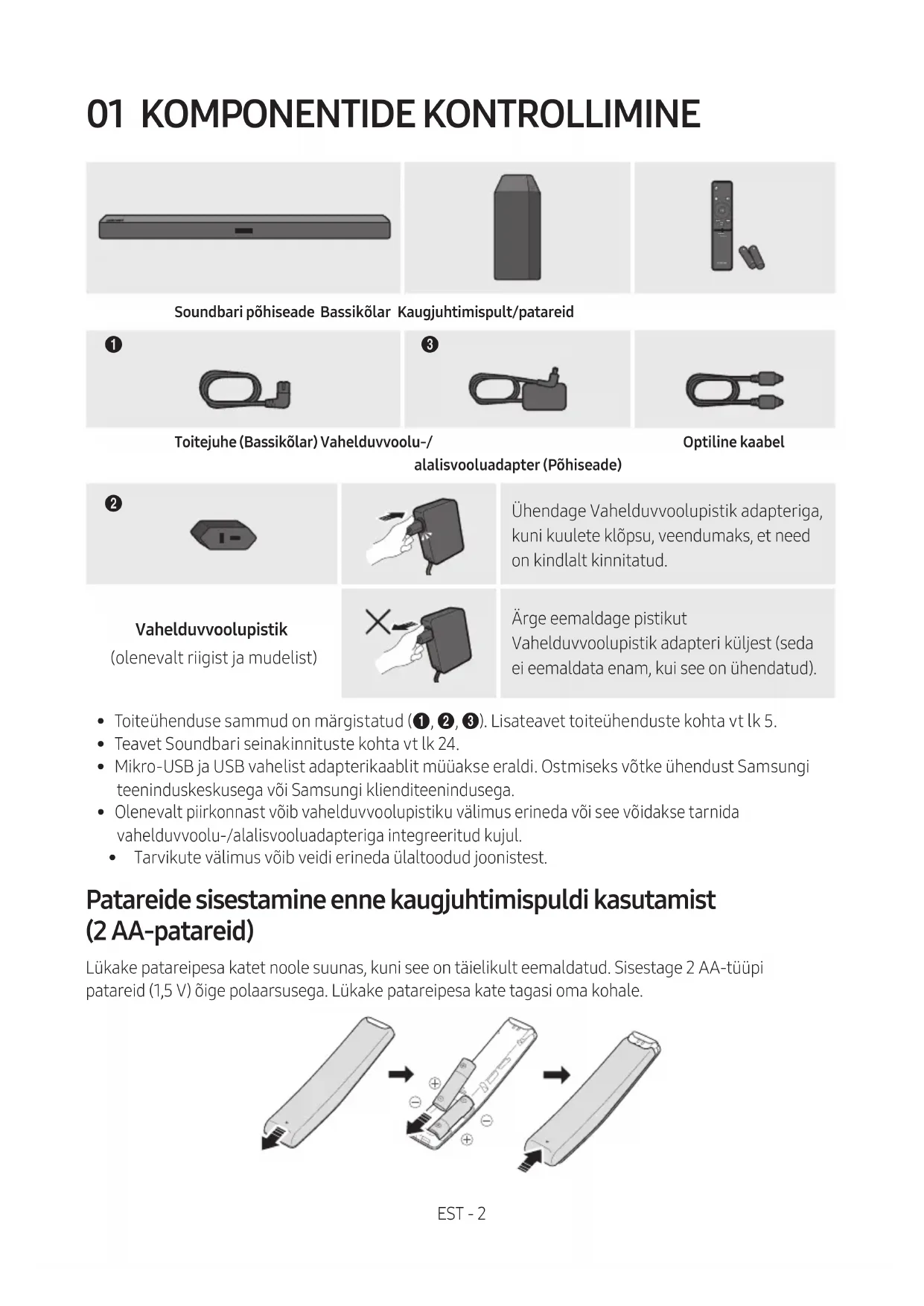

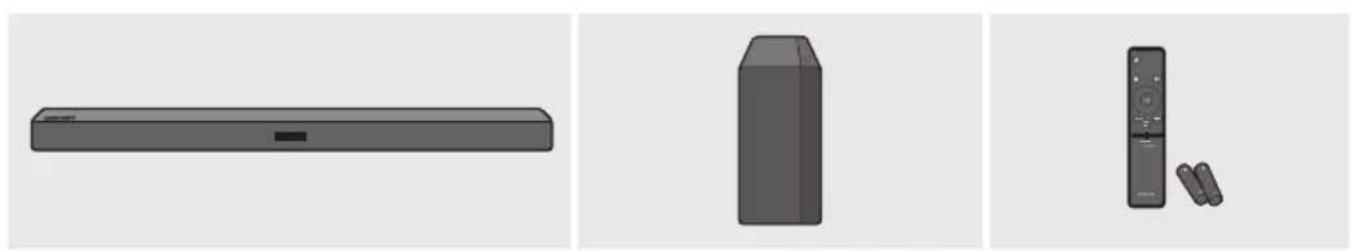

01 KOMPONENTIDE KONTROLLIMINE

Soundbaripohiseade Bassikolar Kaugjuhtimispult/patareid

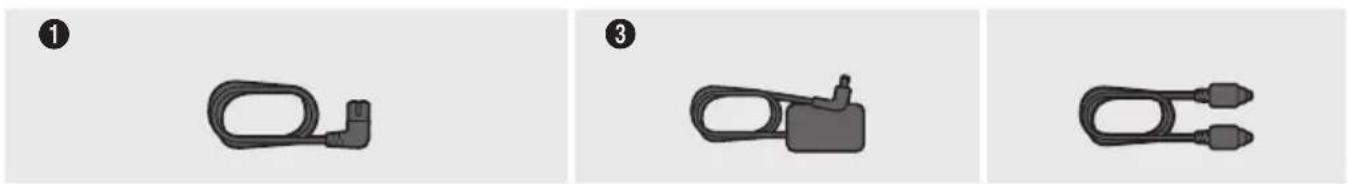

Toitejuhe (Bassikolar) Vahelduvvoolu- / alalisvooluadapter (Pohiseade)

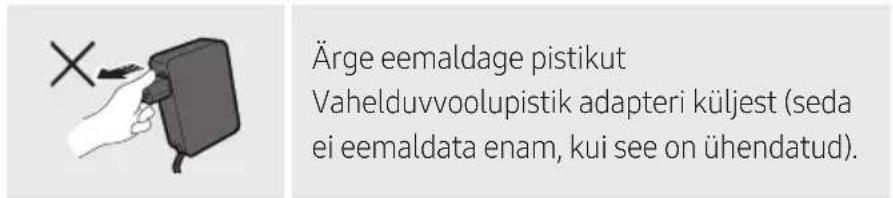

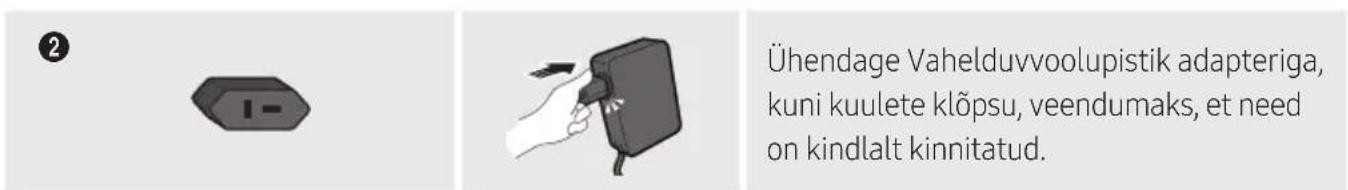

Vahelduvvoolupistik (olenevalt riigist ja mudelist)

• Toiteühenduse sammud on margistatud (1, 2, 3). Lisateavet toiteühenduste kohta vt lk 5.
• Teavet Soundbari seinakinnituste kohta vt lk 24.
• Mikro-USB ja USB vahelist adapterikaablit müäkse eraldi. Ostmiseks vötke ühendust Samsungi teeninduskeskusega vöi Samsungi klienditeenindusega.
• Olenevalt piirkonnast võib vahelduvvoolupistiku valimus erineda või see võidakse tarnida vahelduvvoolu-/alalisvooluadaptereriga integreeritud kujul.
• Tarvikute valimus vöib veidi erineda ülaltoodud joonistest.

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AA-patareid)

Lükake patareipesa katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüpi patareid (1,5 V) öige polaarsusega. Lükake patareipesa kate tagasi omahohale.

02 TOOTE ÜLEVAADE

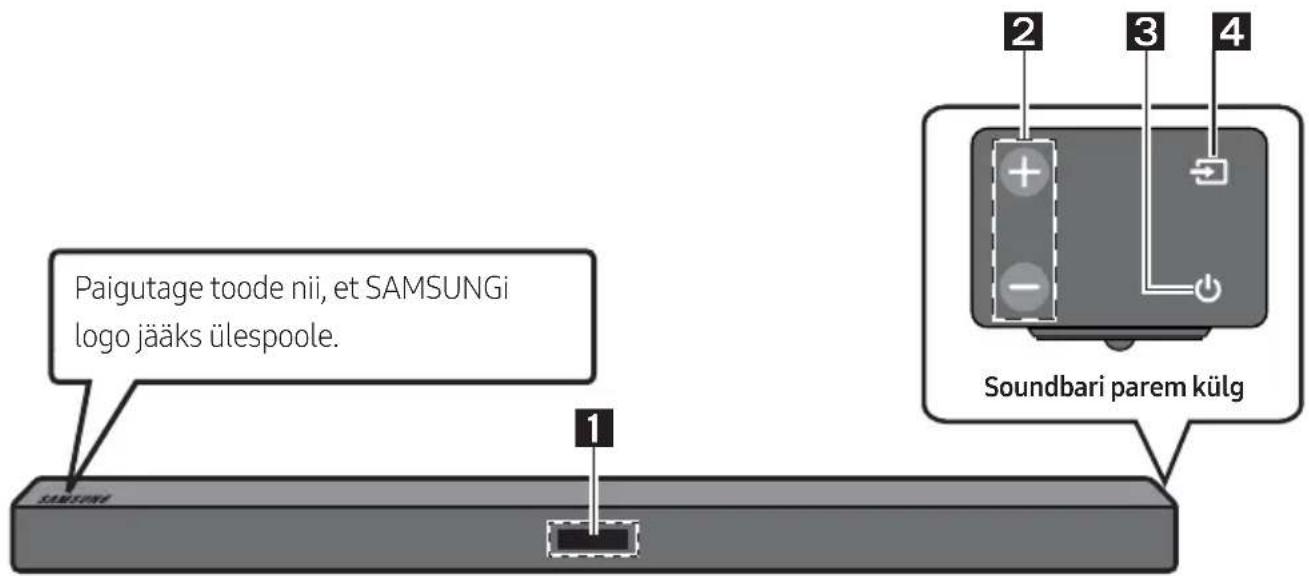

Soundbarisipaneel /parempoolne paneel

1	Ekraan Kuvab toote oleku ja kasutatava režimi.
2	Nupp +/- (Helitugevus) Reguleerib helitugevust. • Reguleerimisel kuvatakse helitugevuse tase Soundbari eesmisel ekraanil.
3	Nupp (bide) Lülitab toite sisse jawäla.
4	Nupp (Allikas) Valib allika sisendrežimi.
	Sisendrežiim Ekraan
	Optiline digitaalne sisend D.IN
	AUX-sisend AUX
	BLUETOOTH-režim BT
	USB-režim USB
	• Režimi „BT PAIRING" sisselülitamiseks valige allikaks „BT“ ning seejärel vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit.

Kuiuhendate vahelduvvoolu toitejuhtme, hakkab toitenupp toe 4 kuni 6 sekundi jooksul.
Kui lulitate seadme sisse, tekib enne heli kolamist 4 kuni 5 sekundi pikkune viivitus.
- Kui soovite nautida ainult Soundbari heli, tuleks teleri kolarid teleri heliseadistusmenüust valja lulitada. Vt omateleriga kaasasolevat kasutusjuhendit.

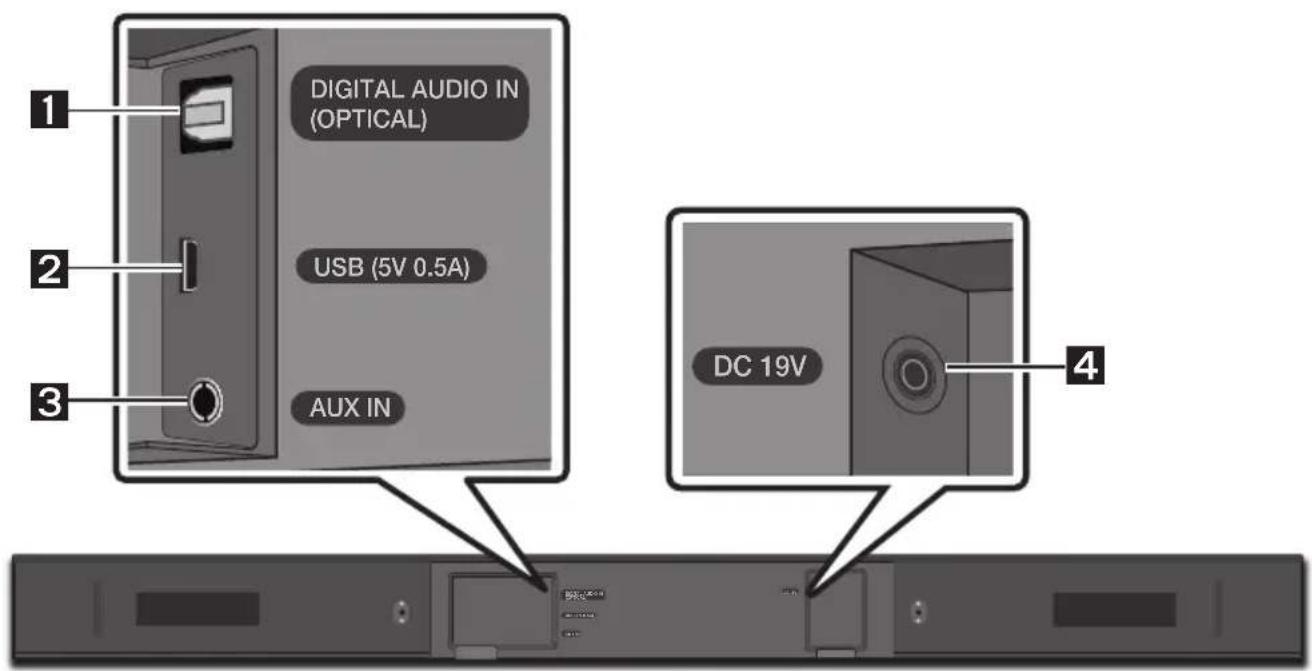

Soundbari alumine paneel

1	DIGITAL AUDIO IN (OPTICAL) Saate ühendada välisseadme digitaalse (optimise) väljundiga.
2	USB (5V 0.5A) Saate ühendada USB-seadme ja esitada Soundbari kaudu USB-seadmes olevaid muusikafaile.
3	AUX IN Saate ühendada välisseadme analogogväljundiga.
4	DC 19V (toitesisend) Saate ühendada vahelduvvoolu-/alalisvooluadaptereri.

• Kui eemaldate vahelduvvoolu-/alalisvooluadaptereri toitekaabli seinakontaktist, tommake pistikust. Arge tommake kaalist.
• Arge ühendage seda seadet voi muid componente vahelduvvooluvorgu pistikupessa, enne kui koki ühendused componentide vahel on lopetatud.

03 SOUNDBARI ÜHENDAMINE

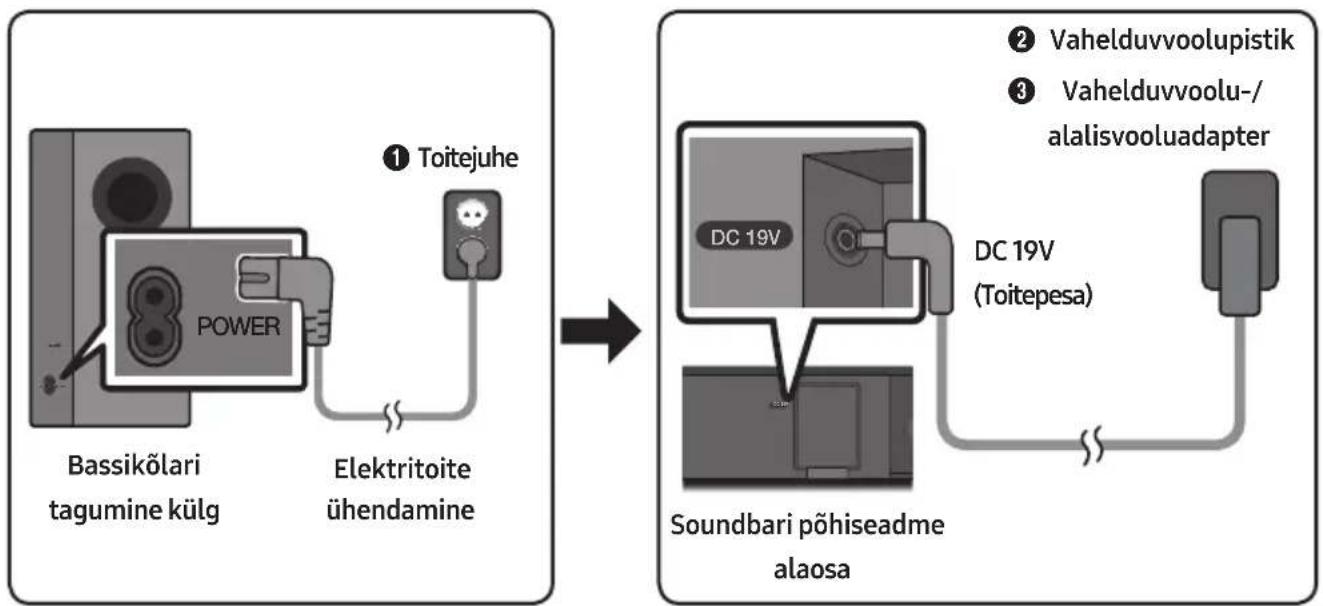

Elektritoite ühendamine

Kasutage toitekomponente (1, 2, 3) et uhendada seadmed pistikupesadega jargmises järjestuses.

1.) Bassikōlar → 2.) Soundbari pōhiseade. Vaadake allolevaid jooniseid.

• Teavet vajaliku elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt.

(Silt: Soundbari pohiseadme alaosa.)

Soundbari ühendamine bassikolariga

Kui bassikolar on uhendatud, saate nautida rikkalikku bassiheli.

Bassikõlari ja Soundbari automaatne ühendamine

Kui lulitate pärast Soundbari ja bassikõlari toitekaablite ühendamist toite sisse, ühendatakse bassikõlar automaatelt Soundbariga.

• Kui automaatne sidumine on lopetatud, suttivad bassikolari peal olevad sinised naidikud.

LED-näidiku tuled bassikõlari peal

LED Olek	Kirjeldus	Lahendus
Sinine	Põleb Edu	kalt ühendatud (tavatöö) -
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud või oodake veidi. (Kui vilkumine ei lõpe, provovige bassikõlar kõsitsi ühendada. Vt lk 7.)
Punane Põleb		Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme toitekaabel on korralikult ühendatud.
		Ühendamine ebaõnnestus	Ühendage uesti. Vt kõsitsi ühendamise sunNSEid lk 7.
Punane ja sinine	Vilgub Tõrge		Vt juhendist Samsungi teeninduskeskuse kontaktandmeid.

Bassikolari käsitsi ühendamine, kui automaatne ühendamine nurjub

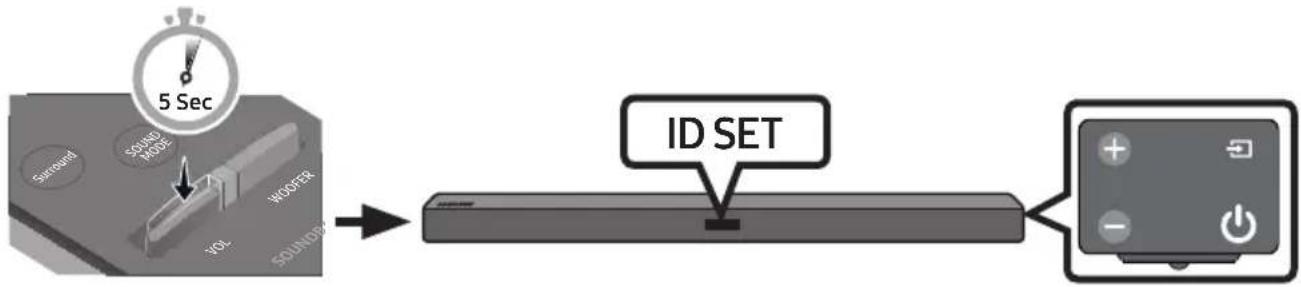

Enne käsitsi ühendamist kontrollige järgmist.

• Kontrollige, kas Soundbari ja bassikõlari toitekaablid on korralikult ühendatud.
  Veenduge, et Soundbar oleks sisse lulitatud.

• Hoidke bassikolari taga olevat nuppu ID SET vahemalt 5 sekundit vajutatuna.

Bassikolari tagumine külg Bassikolari pealmine külg

1. Lulitage Soundbar valja.
2. Kui Soundbar on välja OFF, vajutage ja hoidke kaugjuhtimispuldil nuppu VOL vähemalt 5 sekundit all.
3. Soundbari ekraanile ilmub 1,3 sekundiks teade ID SET ja kaob seejärel.

1. Kui bassikolari sinine naidik vilgub, lulitage Soundbari toide sisse, vajutades pohiseadme parentalkuljel voi kaugjuhtimispuldil nuppu (Toide).

2. Kuiuhendus on edukalt loodud, ei vilqu bassikolari peal olev sinine naidik enam, vaid jaab polema

3. Kui ühendamine ebaönnestub, vilgub sinine näidik pidevalt. Minge 1. etapi juurde tagasi ja alustage uuesti.

MÄRKUSED

• Arge ühendage selle toote või omatelerit oitejuhetseinakontakti,enne kui koik ühendused komponentide yahel on lopetatud.

• Enne selle toote teisaldamist voi paigaldamist lulitage toide kindlasti valja ja lahutage toitejuhe vooluvorqust.

• Kui pöhiseade on välja lülitatud, lülitub juhtmevaba bassikölar ooterežiimi ning STANDBY LED ülaosas muutub pärast mitu korda siniselt vilkumist punaseks.

• Kui kasutate Soundbari lahedral seadet, mis kasutab Soundbariga sama sagedust (5,8 GHz), vöivad Häired pöhjustada heli katkemist.
• Pöhiseadme juhtmevaba signaali maksimaalne edastuskaugus on ligikaudu 10 meetrit, kuid see võib olenevalt kasutuskeskkonnast erineda. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi sõsteem üldse tõötada, kuna juhtmevaba signaal ei LABi metalli.

ETTEVAATUSABINÖUD

• Juhtmevaba ühenduse vastuvötuantennid on juhtmevabasse bassikolarisse sisse ehitatud. Hoidke seadmeid eemal veest ja niiskusest.
• Optimaalse kuulamiskogemuse tagamiseks veenduge, et juhtmeta bassikõlari ja juhtmeta vastuvõtjamooduli (määukse eraldi) ümbruses ei oleks takistusi.

Minge üle toelisele juhtmevabale ruumilisele helile, ühendades Soundbariga Samsangi juhtmevaba tagumise kõlarikomplekti (SWA-8500S) (müäkse eraldi). Lisateavet vt Samsangi juhtmevaba tagumise kõlarikomplekti juhendist.

04 TELERIGA ÜHENDAMINE

Saate kuulata teleri heli Soundbari kaudu juhtmega voi juhtmevaba ühendusega.

• Kui Soundbar on valitud Samsungi teleriga ühendatud, saab Soundbari teleri kaugjuhtimispuldi abi juhtida.

• Optiline kaabel kasutamise korral toetavad seda funktsiooni 2017. aasta Samsungi nutitelerid, mis toetavad Bluetooth.

• See funktsion vöimaldab kasutada ka teleri menuüdd, et reguleerida helivalja ja erinevaid seadeid ning lisaks helitugevust ja -vaigistust.

1.meetod.Uhendamine kaabliga

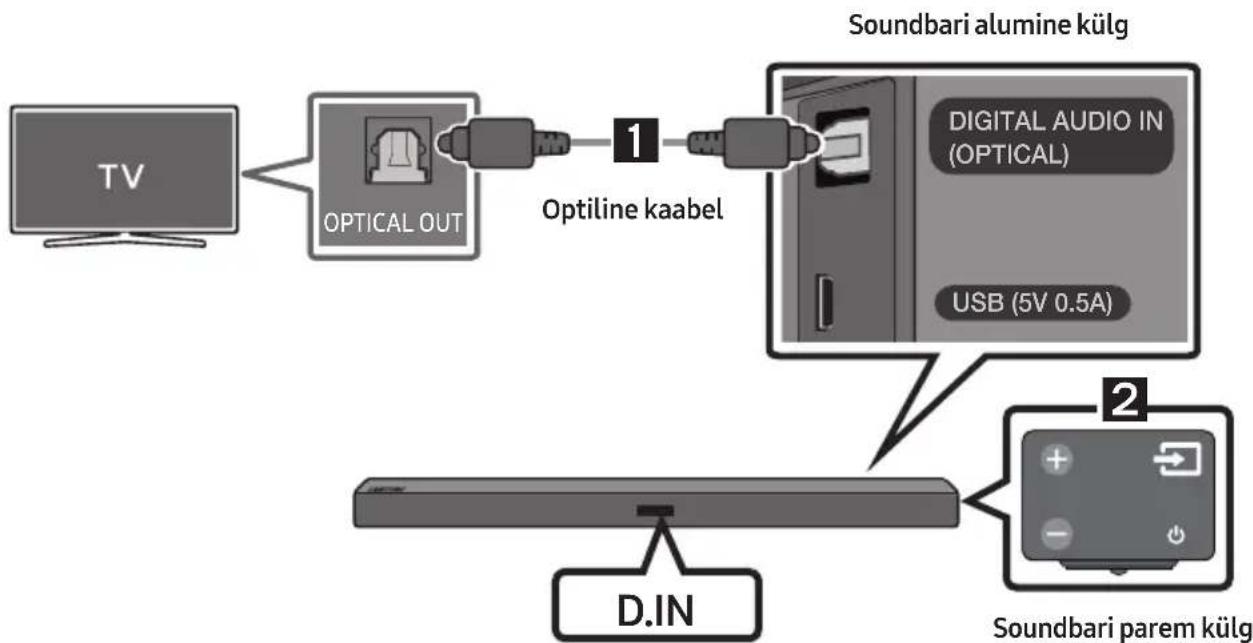

Uhendamine optimise kaabliga

1. Ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optimise kaabli abil teleri pesaga OPTICAL OUT.

2. Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nuppu (Allikas) ja seejarel valige reziim D.IN".

3. Kui Soundbar on ühendatud Samsungi Smart TV-ga, mis on antud valja 2017. aastal voi hiljem, lulitub funktsion Bluetooth POWER automaatelt sisse, et Soundbari saaks juhtida teleri kaugjuhtimispuldiga. (Lisateavet funktsioni Bluetooth POWER kohta vt lk 21.)

Auto Power Link

Auto Power Link lulitab Soundbari teleri sisselulitamisel automaatsett sisse.

1. Ühendage Soundbar ja teler digitaalse optimise kaabli abil.
2. Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nppu (Allikas) ja seejärel valige reziim „D.IN".
3. Hoidke kaugjuhtimispuldil Vasakut nppu 5 sekundit all, et lulitada

Auto Power Link sisse voi valja.

• Auto Power Link on vaikimisi sisse lulitatud.

(Selle funktsooni väljalūlitamiseks lūlitage automaatne toide Soundbari kaudu välja.)

• Olenevalt ühendatud seadmest ei pruugi Auto Power Link toimida.
  See funktsion on saadaval ainult reziimis ,D.IN".

2.meetod.Uhendamine juhtmevabalt

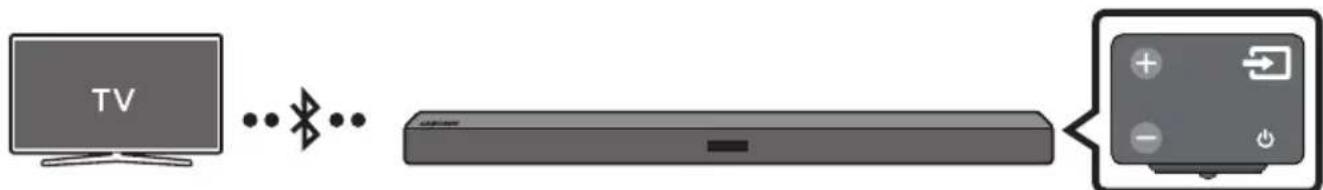

Teleri ühendamine Bluetooth kaudu

Kui teler on uhendatud Bluetoothia kaudu, saate kuulata stereoheli ilma tulikate kaabiteta.

• Korraga saab ühendada ainult ühe teleri.

Esmakordne ühendamine

1. Vajutage parempoolsel paneeil voi kaugjuhtimispuldil nppu (Allikas) ja seejarel valige,BT".

2. Valige, "BT" asemel, "BT PAIRING".

3. Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneelil voi kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING".

4. Valige teleris Bluetooth-režiim. (Lisateavet vt teleri kasutusjuhendist.)

5. Valige teleri ekraanil kuvatavast loendist „[AV] Samsung Soundbar Mxxx M-Series". Saadaolev Soundbar on kuvatud teleri Bluetooth-seadmete loendis teatega „Need Pairing“ voi „Paired”. Soundbari ühendamiseks valige teade ja looge ühendus.
   Kui teler on uhendatud, ilmub Soundbari eesmisele ekraanile teade [Teleri Nimi] "BT".
6. Nüd kuulete Soundbari kaudu teleri heli.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar Mxxx M-Series”), siis kustutage see.
  Vajutage ja hoidke reziimis „BT“ Soundbari parempoolsel paneelil voi kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lulituda reziimi „BT PAIRING". Seejarel valige teleri otsinguloendist „[AV] Samsung Soundbar Mxxx M-Series".

Mida tāhendavad olekud BT READY ja BT PAIRING?

• BT READY : selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobilsideseadme kaudu.
• BT PAIRING: selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT" Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt kusitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10m
  Soundbar lulitub automaatsetl valja parast 5 minutit olekus Valmis.
  Soundbar ei pruugi Bluetooth-otsingut voi -uhendust oigesti sooritada jargmistel tingimustel.

Soundbari umber on tugev elektrivali.
- Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
- Bluetooth-seade on valja lulitatud, ei ole paigas voi ei toimi oigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Soundbari ja teleri ühenduse katkestamine

Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nuppu (Allikas) ja valige mis tahes reziim peale _BT^

• Ühenduse katkestamine võtab aega, kuna teler peab saama Soundbarilt vastuse. (Selleks kuluv aeg võib olenevalt teleri mudelist erineda.)
  Soundbari ja teleri vahel automaatse Bluetooth-uhenduse tuhistamiseks vajutage kaugjuhtimispuldil olekus „BT READY“ 5 sekundit nuppu II (Esitamine/Peatamine). (Valige Sees → Valjas)

05 VÄLISSEADME ÜHENDAMINE

Looge välisseadmega juhtmega või juhtmevaba võrgu kaudu ühendus, et esitada välisseadme heli Soundbari kaudu.

Uhendamine optimise või analoog-helikaabli (AUX) kaudu

1 Optiline kaabel

1 Ühendage pöhiseadme pesa DIGITAL AUDIO IN (OPTICAL) digitaalse optimise kaabli kaudu allikaseadme pesaga OPTICAL OUT.
2 Valige reziim D.IN", vajutades parempoolsel paneelil voi kaugjuhtimispuldil nppu (Allikas).

2 Helikaabel (AUX)

Uhendage pohiseadme pesa AUXIN (Heli) helikaabli kaudu allikaseadme pesaga AUDIO OUT.
2 Valige reziim "AUX", vajutades parempoolsel paneelil voi kauqiuhtimispuldil nuppu (Allikas).

06 USB-SEADME ÜHENDAMINE

1. Ühendage mikro-USB ja USB vaheline adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-esa (A-tüüpi), Soundbari mikro-USB-pesaga.
2. Mikro-USB ja USB vahelist adapterikaablit muäkse eraldi. Ostmiseks vötke ühendust Samsungi teeninduskeskusega vöi Samsungi klienditeenindusega.
3. Ühendage USB-seade adapterkaabli pesaotsaga.
4. Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nppu (Allikas) ja seejarel valige „USB".
5. Ekraanil kuvatakse teade "USB".

6. Saate esitada Soundbari kaudu maluseadmetes olevaid muusikafaite.

7. Soundbar lülitub automaatsetvälja (Toite automaatne valjalulitamine), kui vahemalt 5 minuti jooksul ei ole olnud ühendatud uhtki USB-seadet.

Failvormingutüpidé ühilduvuse loend on jargmine

Laiend	Kodek	Diskreetimiskiirus	Bitikiirus
*.mp3 MPEG 1 Layer2	16 kHz - 48 kHz 80 kbit/s - 320 kbit/s
	MPEG 1 Layer3 16 kHz - 48 kHz 80	kbit/s - 320 kbit/s
	MPEG 2 Layer3 16 kHz - 48 kHz 80	kbit/s - 320 kbit/s
	MPEG 2.5 Layer3 16 kHz - 48 kHz	80 kbit/s - 320 kbit/s
*.wma	Wave_Style_MSAudio1	16 kHz - 48 kHz	56 kbit/s - 128 kbit/s
	Wave_Style_MSAudio2 16 kHz	- 48 kHz 56 kbit/s - 128 kbit/s
*.aac	AAC	16 kHz - 96 kHz	48 kbit/s - 320 kbit/s
	AAC-LC	16 kHz - 96 kHz	128 kbit/s - 192 kbit/s 5,1-kanal 320 kbit/s
	HE-AAC	24 kHz - 96 kHz	48 kbit/s - 64 kbit/s 5,1-kanal 160 kbit/s
*.wav	-	16 kHz - 48 kHz	Kuni 3000 kbit/s
*.ogg	OGG 1.1.0	16 kHz - 48 kHz	50 kbit/s - 500 kbit/s
*.flac	FLAC 1.1.0, FLAC 1.2.1	16 kHz - 96 kHz	Kuni 3000 kbit/s

• Kui USB-seadmes on liiga palju kaustu ja faile, võib Soundbaril kuluda failidele juurdepääsuks ja nende esitamiseks veidi aega.

07 MOBIILSIDEADME UHENDAMINE

Uhendamine Bluetooth kaudu

Kui mobilsidesede on uhendatud Bluetooth kaudu, saate kuulata stereoheli ilma tulikate kaabliteta.

• Korraga saab ühendada ainult ühe Bluetooth-seadme.

Esmakordne ühendamine

1. Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nppu (Allikas) ja seejärel valige „BT".

2. Valige, BT^ asemel, BT PAIRING

3. Kui ekraanile ilmub „BT READY“, vajutage ja hoidke Soundbari parempoolsel paneeil voi kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et kuvada teade „BT PAIRING".

4. Valige loendist, [AV] Samsung Soundbar Mxxx M-Series".

5. Kui Soundbar on Bluetooth-seadmega ühendatud, kuvatakse eesmisel ekraanil teade [Bluetooth-seadmenimi] ,BT".

6. Saate esitada Bluetooth kaudu uhendatud seadmes olevaid muusikafaile Soundbari kaudu.

Kui seadme ühendamine ebaönnestub

• Kui loendis kuvatakse eelnevalt ühendatud Soundbar (nt „[AV] Samsung Soundbar Mxxx M-Series”), siis kustutage see.
  Vajutage ja hoidke reziimis „BT" Soundbari parempoolsel paneelil voi kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit, et lulituda reziimi „BT PAIRING".

Seejärel valige Bluetooth-seadmete otsinguloendist „[AV] Samsung Soundbar Mxxx M-Series".

Mida tahendavad olekud BT READY ja BT PAIRING?

• BT READY : Selles režiimis saate otsida varem ühendatud telereid või luua ühenduse Soundbariga eelnevalt ühendatud mobilsideseadme kaudu.
• BT PAIRING: selles režiimis saate luua ühenduse uue seadmega. (Vajutage ja hoidke režiimis „BT" Soundbari parempoolsel paneelil või kaugjuhtimispuldil all nuppu (Allikas) kauem kui 5 sekundit.)

MÄRKUSED

• Kui teilt kusitakse Bluetooth-seadmega ühendamisel PIN-koodi, sisestage <0000>.
• Bluetooth-ühendus katkeb Bluetooth-ühenduse režiimis, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 m.
  Soundbar lulitub automaatsetl valja parast 5 minutit olekus Valmis.
  Soundbar ei pruugi Bluetooth-otsingut voi -uhendust oigesti sooritada jargmistel tingimustel.

Soundbari umber on tugev elektrivali.
Soundbariga on samal ajal seotud mitu Bluetooth-seadet.
- Bluetooth-seade on valja lulitatud, ei ole paigas voi ei toimi öigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.
  Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
  Soundbari ei saa uhendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

• Kui olete Soundbar ja Bluetooth-seadme vahel paarisuhenduse loonud, validates "[AV] Samsung Soundbar Mxxx M-Series" seadme skannitud seadmete loendist, lülitub Soundbar automaatset režimi „BT".

• Saadaval ainult siis, kui Soundbar on Bluetooth-seadmega paarisuhendatud seadmete loendis. (Bluetooth-seade ja Soundbar peavad olemva vahemalt uks kord varem paarisuhenduses olnud.)

• Soundbar kuvatakse Bluetooth-seadmega otsitud seadmete loendis ainult juhul, kui Soundbar naitab „BT READY".

• Soundbari ei saa siduda Bluetooth kasutamise ajal teise Bluetooth-seadmega.

Bluetooth POWER sees (Bluetooth POWER)

Kui varem seotud Bluetooth-seade püüab Soundbar ühendust luua, kui funktsion Bluetooth POWER on sisse lulitatud ja Soundbar valja lulitatud, lulitub Soundbar automaatselt sisse.

1. Vajutage kaugjuhtimispuldi nuppu Bluetooth POWER, kui Soundbar on sisse lulitatud.
2. Soundbar ekraanil kuvatakse teade „ON-BLUETOOTH POWER".

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnöre vt Bluetooth-seadme kasutusjuhendist.

• Uhendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade „BT DISCONNECTED".

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage parempoolsel paneelil voi kaugjuhtimispuldil nuppu (Allikas) ja seejarel valige mis tahes reziim peale „BT".

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiendamise aeq võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvatakse Soundbari eesmisel ekraanil teade .BT DISCONNECTED".

MÄRKUSED

• Bluetooth-ühenduse režiimis, Bluetooth-ühendus katkeb, kui kaugus Soundbari ja Bluetooth-seadme vahel ületab 10 meetrit.
  Soundbar lulitub automaatsetl valja pärast 5 minutit olekus Valmis.

Lisateavet Bluetooth kohta

Bluetooth on tehnoloogia, mis voimaldab Bluetoothiga ühilduvaid seadmeid hölpsasti omavahel ühendada lühikese juhtmeta ühenduse kaudu.

• Bluetooth-seade võib põhjustada mūra või talitlushäireid, olenevalt kasutusest, kui: - osa teie kehast on kokkupuutes Bluetooth-seadme või Soundbari vastuvõtmis-/ edastussüsteemiga.
• seade puutub kokku elektrilise muutlikkusega, mis on pöhjustatud seine, nurga või kabinetiosa takistustest.
• see puutub kokku elektrilise interferentsiga sama sagedust kasutavatest seadmetest, sh meditsiiniseadmetest, mikrolaineahjudest ja juhtmeta LAN-ident.
• Ühendage Soundbar Bluetooth-seadmega, kui seadmed on lahestikku.
• Mida kaugemal Soundbar Ja Bluetooth-seade üksteisest on, seda halvemaks muutub kvaliteet.Kui kauqus ületab Bluetoothi toövahemiku, siis ühendus katkeb.
• Halva leviga piirkondades ei pruqi Bluetooth-uhendus ðigesti toimida.
• Bluetooth-ühendus toötab vaid siis, kui see on seadme lahedral. Ühendus katkeb automaatelt, kui Bluetooth seade ühenduseks sobivast vahemikust valjas. Isegi piisavalt väikese vahemaa korral yöib heli kvaliteet halvèna takistuste, nt seinte vöi uste töttu.
  See juhtmeta seade voib pöhjustada tootamise ajal elektromagnetilisi hareid.

Samsungrakenduse Audio Remote kasutamine

Samsungrakenduse Audio Remote installimine

Soundbari juhtimiseks oma nutiseadmest ja Samsungi rakendusest Audio Remote laadige Google Play poest alla Samsungi rakendus Audio Remote.

Paring: Samsung Audio Remote

Rakenduse Audio Remote käivitamine

Samsungi rakenduse Audio Remote käivitamiseks ja alustamiseks puudutage nutiseadmes ikooni Audio Remote ja seejärel järgige ekraanil kuvatavaid juhiseid.

• Samsungi rakendus Audio Remote ühildub vaid Android-telefonidega ja mobilsideseadmetega, kustötab Android 3.0 või uuem versusoon.

08 KAUGJUHTIMISPULDI KASUTAMINE

Kuidas kaugjuhtimispulti kasutada?

1	Toide	Heliriba sisse- jawäjalūlitamiseks.
2	Heli juhtimine	Saate valida suvandi TREBLE, BASS, või AUDIO SYNC. · Körgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand TREBLE või BASS ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades Üles/Alla nuppu. · Vajutage ja hoidke all nuppu (Heli juhtimine) umbes 5 sekundit, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ja 10KHz on valitavad (Vasakule/Paremale) ning kõiki neist saab reguleerida sätetele vahemikus -6...+6 (Üles/Alla). · Kui teleri ja Soundbari vaheline video ja heli ei ole sūnkroonis, valige heliseadetest suvand AUDIO SYNC ja seadke heliviivitus vahemikku 0-300 ms, kasutades Üles/Alla nuppu. (V.a režimiis „USB“) · Valikut Heli sūnkroonimine toetatakse ainult mõne funktsiooni puhul.

3	Surround	Ruumilise heli funktsoon lisab helile sügavus- ja ruumiefekti. Iga kord nupule vajutamisel vahelduvad ON ja OFF. • ON: heli esitatakse kõigist kõlaritest. • OFF: kuulete originaalallika kanali heli mitmest kõlarist.
	Surround
4	SOUND MODE SOUND MODE	Saate valida soovitud heliefekti, validates suvandi STANDARD, MUSIC, CLEAR VOICE, SPORTS, või MOVIE. Valige režiim „STANDARD“, kui soovite nautida originaalheli. · DRC (Dynamic Range Control) Võimaldab rakendada Dolby Digitali lugudele dinamikadiapasooni juhtimise. Kui vajutate ja hoiate ooterežiimis all nuppu SOUND MODE, lūlitub DRC (Dynamic Range Control) sisse või välja. Kui DRC on sisse lūlitatud, vähendatakse valju heli.(Heli võib olla moonutatud.)
5	Allikas	Vajutage heliribaga ühendatud allika valimiseks. · Režiim BT PAIRING Režiimi „BT PAIRING“ sisselülitamiseks režiimis „BT“ vajutage ja hoidke all nuppu (Allikas) kauem kui 5 sekundit. Vt üksikasju lk 15. · Auto Power Down funktsioon Seade lūlitub automaatelt välja järgmistes olukordades. - Režiim D.IN / BT / USB: kui helisignaali ei ole 5 minutit. - Režiim AUX: - Kui helikaabel (AUX-kaabel) on 5 minutit lahutatud. - Kui ajal, mil helikaabel (AUX-kaabel) on ühendatud, puudub 8 tunni vãltel võtmesisend. (Automatse vãjalulitamise funktsiooni saab ainult sellisel juhul vãlja lūlitada.) - Automaatse vãjalulitamise funktsiooni vãjalulitamiseks režiimis „AUX“ vajutage nuppu ➔Ⅱ ja hoidke seda 5 sekundit all. Ekraanil kuvatakse „ON-AUTO POWER DOWN“ / „OFF-AUTO POWER DOWN“.
6	Esitamine/peatamine	Vajutage muusikafaili ajutiseks peatamiseks nuppu ➔Ⅱ. Muusika esitamise jätkamiseks vajutage nuppu uesti.
7	Üles/Alla/Vasakule/Paremale	Vajutage tähistatud aladele, et valida Üles/Alla/Vasakule/Paremale.
		Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seada funktsioone.
		· KordamineKordamisfunktsooni kasutamiseks režimiis „USB“ vajutage Üles nuppu.
		· Muusika vahelejätmineVajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu,et valida eelmine muusikafail.
		· Auto Power LinkSaate funktsiooni Auto Power Link sisse või välja lūlitada.Funktsiooni Auto Power Link saab juhtida vastavalt parema ja vasaku nupuga.- Auto Power Link : kui Soundbar on ühendatud teleriga digitaalse optimise kaablikaudu, saab Soundbar teleri sisselūlitamisel automaatsett sisse lūlituda.Funktsiooni Auto Power Link ON- või OFF hoidke nuppu Vasak ligikaudu5 sekundit all.- Auto Power Link on vaikimisi sisse lūlitatud.
8	BluetoothPOWERBluetooth POWER	Vajutage funktsiooni Bluetooth POWER või helitugevuse piiramise funktsiooni sisse- javäljalūlitamiseks.Funktsiooni Bluetooth POWER : kui Soundbar on ooterežimiis ja funktsioonBluetooth POWER on sisse lūlitatud ning lūlitate sisse eelnevalt ühendatudBluetooth-seadme, lūlitub Soundbar automaatsett sisse ja loob Bluetooth kauduseadmega ühenduse.- Kui funktsiooni Bluetooth POWER on sisse lūlitatud, kuvatakse Soundbariekraanil teade „ON-BLUEOTHOPower". Funktsiooni Bluetooth POWERväljalūlitamiseks vajutage üks kord nuppu Bluetooth POWER. Seejärelkuvatakse esikuval teade „OFF-BLUEOTHOPower".- Kui režim „D.IN" on sisse lūlitatud ja Soundbar on ühendatud Samsangi SmartTV-ga, mis on antud välja 2017, aastal või hiljem, saab Soundbar juhtida telerikaugjuhtimispuldiga. Selles režimiis ei saa funktsiooni Bluetooth POWER välja lūlitada.Helitugevuse piiramise funktsion: kui lūlitate toite sisse körge helitugevuse juures,võib see teie kuulmist kahjustada, seetöttu kohandatakse helitugevus tasemele 20,kui see on körgem kui 20.- Helitugevuse piiramise funktsion on vaikimisi välja lūlitatud. Määratudhelitugevus sälib ka toite väljalūlitamisel-Seade muutmiseks vajutage kaugjuhtimispuldil 5 sekundit nuppu BluetoothPOWER. Kui helitugevuse piiramise funktsion on välja lūlitatud, kuvatakseesikuval teade „VFREE“, ja kui see on sisse lūlitatud, kuvatakse teade „VLOCK".
9	WOOFER	Liigutage seda nuppu üles või alla bassikõlari helitugevuse reguleerimiseks vahemikus -12 või -6 kuni +6. Nupu vajutamine ennistab kõlari helitugevuse tasemele 0.
10	VOL	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks. · Vaigistamine Vajutage heli vaigistamiseks nuppu VOL. Vajutage uesti vaigistuse vãjlulitamiseks.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Kasutage teleri menudd, et valida Samsungi teleri kolariks valised kolarid.

(Lisateavet vt teleri kasutusjuhendist.)

• Pärast Soundbari paigaldamist saate reguleerida Soundbari helitugevust, kasutades Samsungi teleriga kaasasolevat infrapuna-kaugjuhtimispulti. (Kui te ei soovi seda funktsiooni kasutada, kui Soundbar on sisse lulitatud, vajutage ja hoidke nuppu Surround all 5 sekundit. Soundbari ekraanil kuvatakse teade „OFF-TV REMOTE" ja funktsionlulitub valja.)

Helitugevuse reguleerimiseks ainult Samsungi teleri kaugjuhtimispuldiga vajutage ja hoidke all nuppu Surround kauem kui 5 sekundit, kuni Soundbari ekraanil kuvatakse teade „SAMSUNG-TV REMOTE".

• lga kord nupu Surround 5 sekundit vajutatuna hoidmisel vahetub režiim järgmises järjestuses: „SAMSUNG-TV REMOTE" (vaikerežiim) → „OFF-TV REMOTE" → „ALL-TV REMOTE".

Soundbari helitugevuse reguleerimiseks muu tootja teleriga kaasasoleva kaugjuhtimispuldiga lulitage Soundbar sisse, vajutage ja hoidke all nuppu Surround 5 sekundit (Soundbari ekraanil kuvatakse teade "OFF-TV REMOTE"), vabastage nupp Surround ning seejärel vajutage uuesti ja hoidke all nuppu Surround kauem kui 5 sekundit. (Soundbari ekraanil kuvatakse teade "ALL-TV REMOTE".)

• See funktsion ei pruugi olenevalt kaugjuhtimispuldist saadaval olla.
• Tootjad, kes seda funktsiooni toetavad:

VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Varjatud nuppude kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsion
Surround	Teleri kaugjuhtimispuldiga sees/väljas	Lk 22
(Allikas)	BT sidumine Lk 15
II (Esitamine/peatamine)	Auto Power Down sees/väljas(režiim AUX)	Lk 20
	Lähestamine (ooterežiim) Lk 28
VOL	ID SET (ooterežiim)	Lk 7
Vasakule	Auto Power Link ON/OFF	Lk 10
(Heli juhtimine)	7 ribaga EQ Lk 19
SOUND MODE	DRC ON/OFF (ooterežiim)	Lk 20
Bluetooth POWER	Helitugevuse funktsiooni sees/väljas	Lk 21

Väljundi andmed erinevate heliefektirežiimide puhul

Efekt		Sisend	Väljund
			Ilma juhtmeta tagakëlarikomplektita	Juhtmeta tagakëlarikomplektiga
Surround Surround	ON	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
SOUND MODE SOUND MODE	STANDARD	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	MUSIC	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	CLEAR VOICE	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	SPORTS	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit
	MOVIE	2.0 kanalit	2.1 kanalit	4.1 kanalit
		5.1 kanalit	2.1 kanalit	4.1 kanalit

• Samsungi juhtmeta tagakolarikomplekti saab osta eraldi. Komplekti ostmiseks vötke ühendust edasimüjaga, kellelt Ostsite Soundbari.

09 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinoud paigaldamisel

Paigaldage ainult vertikaalsele seinale.
- Arge paigaldage seda körge temperatuuri vöi niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina voi valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on moeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüblitega.
- Ostke seinakinnituse kruvid, mis sobivad Soundbari paigaldamiseks valitud seine paksuse ja tübiga.

• Labimod: M5

• Pikkus: soovitatavalt vahemalt 35 mm.

• Enne Soundbariseinalepaigaldamistuhendage sellekaablidvalisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks välja lūlitatud ja vooluvörgust lahutatud.
  Vastasel juhul vöib see pöhjustada elektrilögi.

Seinakinnituse komponendid

ABBA

CENTER LINE

A-TYPE:616mm

B-TYPE:360mm

Seinakinnitusjuhik

Hoidikkruvi (2 tk) Kruvi (2 tk) Seinakinnituskronstein L Seinakinnituskronstein R

1. Asetage Seinakinnitusjuhik vastuseinapinda.

2. Seinakinnitusjuhik peab olemaloodis.

Kui teler on seinale kinnitatud, paigaldage Soundbar vahemalt 5 cm telerist allapoole.

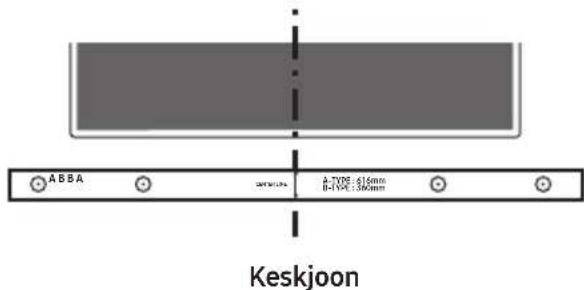

1. Joondage pabermalli Keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejarel kinnitage Seinakinnitusjuhik teibiga seinale.

Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

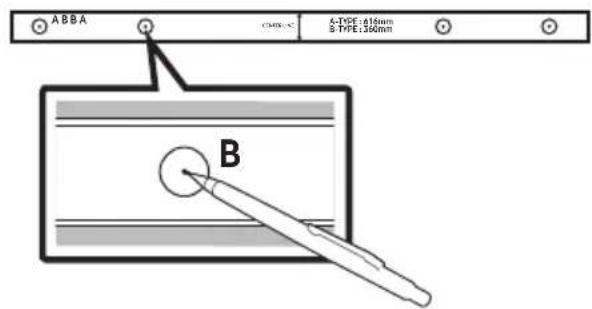

1. Suruge pastapliatsi voi teritatud pliatsi ots labi juhiku molemas otsas oleva B-TYPE kujutise keskkoha, et markida tugikruvide asukoht, seejarel eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi margistuse kohale seina sisse auk.

Kui margistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tuublid. Tuublite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tuublite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) LABI iga Hoidikkruvi ja seejarel keerake koik kruvid kindlalt tugikruvi aukudesse.

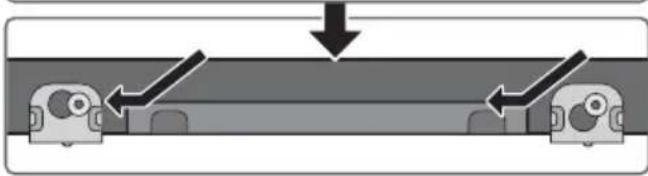

1. Kinnitage Seinakinnituskronstein L ja R kahe Kruvi (M4 x L12) abil Soundbari pohjale. Tappeks sobitamiseks joondage helirbal olevad nupud klambrites olevate aukudega.

• Kokkupanekul veenduge, et Seinakinnituskronstein riputusosad jäksid Soundbari taha.

• Vasak- ja parempoolne kinnitus on erineva kujuga. Paigutage need kindlasti ðigesti.

Seinakinnitus R Seinakinnitus L

1. Paigaldage Soundbar koos selle külge kinnitatud Seinakinnituskronstein, riputades Seinakinnituskronstein seinal olevatele Hoidikkruvi.

• Kallutage veidi Soundbari, et sisestada
  mõlema Hoidikkruvi pea

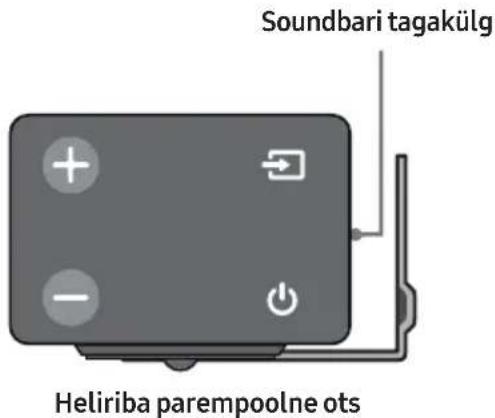

Seinakinnituskronstein avadesse. Lukake Soundbari noole suunas, et kontrollida, kas molemad kuljed on tugevasti kinni.

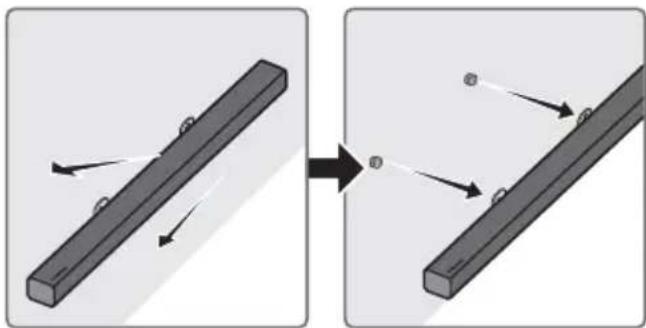

Soundbari eemaldamine seinalt

1. Soundbari eemaldamiseks seinakinnituselt suruge seda noole suunas, kallutage veidi üles ja seejärel tommake seinalt eemale, nagu on joonisel naidatud.

• Arge riputage paigaldatud seadmele esemeid ja valtige selle loomist voi mahapillamist.
• Kinnitage seade tugevastiseinale,et see maha ei kukuks.Kui seade kukub maha,voib see tekitada vigastusi voi seadet kahjustada.
  Kui seade on seinale paigaldatud, siis tagage, et lapsed ei tombaks uhendusjuhtmeid, kuna selle tagajärjel vöib seade maha kukkuda.
• Seinakinnituse parima joudluse tagamiseks paigaldage kolarisüsteem vahemalt 5 cm telerist allapoole, kui teler on paigaldatudseinale.
  Kui te ei paigalda seadetseinale,siis ohutukasutuse tagamiseks paigutage see kindlaletasasele pinnale, kust see ei saa maha kukkuda.

10 TARKVARA-VARSKENDUS

Samsung võib pakkuda tulevikus värskendusi Soundbari susteemi pusivara jaoks.

Kui värskendust pakutakse, saate púsivara värskendada, ühendades USB-seadme, millele púsivara värskendus on salvestatud, om Soundbari USB-porti.

Lisateavet vardsendusfailide allalaadimise kohtaleiate Samsung Electronicsi veebisaidilt (www.samsung.com Support).

Seejarel sisestage voi valige om Soundbari
mudel, valige Tarkvara ja rakendused ning
seejarel Allalaadimised.

1. Ühendage mikro-USB ja USB vaheline adapterikaabel, mille ühes otsas on USB 2.0 mikro-USB-pistik (B-tüüpi) ja teises otsas standardne 2.0 USB-pesa (A-tüüpi), Soundbari mikro-USB-pesaga.

2. Mikro-USB ja USB vahelist adapterikaablit muäkse eraldi. Ostmiseks vötke ühendust Samsungi teeninduskeskusega või Samsungi klienditeenindusega.

3. Toote tarkvara allalaadimiseks järgige allolevaid samme. Minge Samsungi veebisaidile (samsung.com) otsige mudelinime - valige klienditoe suvand (suvandi nimi vöib muutuda).

4. Salvestage allalaaditud tarkvara USB-mälupulgale ja valige kausta lahtipakkimiseks suvand „Ekstrakti siia".
5. Lülitage Soundbar välja ja ühendage tarkvaravärskendust sisaldav USB-mälupulk mikro-USB-adapterikaabli pessa. Ühendage kaabel Soundbari USB-pordiga.
6. Lülitage Soundbar sisse. 3 minuti jooksul kuvatakse teade „UPDATE" ja algab värskendamine.

7. Kui värskendamine on loppenu, lülitub Soundbar valja. Vajutage kaugjuhtimispuldil 5 sekundit nuppu II. Ekraanil kuvatakse teade "INIT" ja seejärel lülitub Soundbar valja. Värskendamine on loppenu.

8. Sellel tootel on funktsioon DUAL BOOT. Kui pusivara värskendamineebaönnestub, saate pusivara uuesti värskendada.

1. Lülitage Soundbar välja, lahutage värskendamisfaile sisaldav maluseade Soundbari USB-pordist ja ühendage see uesti.

2. Lahutage Soundbari toitejuhe, ühendage see uuesti ja seejärel lulitage Soundbar sisse.

3. Pusivara värskendamine ei pruugi korralikult toötada, kui maluseadmes on Soundbari toetatud helifaile.

4. Arge lahutage toitejuhet ega eemaldage USB-seadet värskenduste rakendamise ajal. Pöhiseade lulitub automaatset valja pärast pusivara värskendamise loppu.
5. Pärast värskendamist lāhtestatakse Soundbari kasutajaseadistus. Soovitameitel omasatted üles kirjutada, et saaksiteneid pärast värskendamist hölpsastiatastada. Pange tāhele, et pusivaravärskendamine lāhtestab ka bassikolariuhenduse. Kui uhendust bassikolarga eitaastata pärast värskendamist automaatsetl, vaadake lk 6. Kuitarkvaravärskendus ebaönnestub, veenduge, et USB-mälupulk poleksdefektne.

Mac OS-i kasutajad peaksid kasutama USB vorminguna MS-DOS-i (FAT-i).
- USB kaudu värskendamine ei pruugi olenevalt maluseadme tootjast saadaval olla.

11 VEAOTSING

Enne hoolduse taotlemist kontrollige järgmist.

Seade ei lūlitu sisse.

Kas toitejuhe on ühendatud pistikupessa?→ Ühendage toitepistik pistikupessa.

Mõni funktsion ei tõöta nupu vajutamisel.

Kas ðhus on staatilist elektrit?→ Eemaldage toitepistik ja ühendage see uuesti.

Režiimis BT esineb helikatkestusi.

→ Vt Bluetooth-ühenduse jaotisi lk 10 ja 15.

Heli ei esitata.

Kas vaigistusfunktsion on sisse lūlitatud?→ Funktsioni tühistamiseks vajutage nuppu VOL.Kas helitugevus on seatud miinimumi peale?→Reguleerige helitugevust.

Kaugjuhtimispult ei tõöta.

Kas patareid on tühjad?→Sisestage uued patareid.Kas kaugjuhtimispult on Soundbari põhiseadmest liiga kaugel?→Liigutage kaugjuhtimispult Soundbari põhiseadmele lahemale.

Bassikõlaril olev punane LED-tuli vilgub ja bassikõlarist ei tule heli.

See probleem võib tekkida, kui bassikõlar ei ole ühendatud Soundbari põhiseadmega.→ Proovige bassikõlar uuesti ühendada. (Vt lk 6.)

Bassikõlar undab ja vibreerib mängatavalt.

Proovige reguleerida bassikõlari vibratsiooni.→ Vajutage kaugjuhtimispuldil nuppu WOOFER üles või alla, et reguleerida bassikõlari helitugevust.(vahemikus -12, -6 kuni +6).

12 LITSENTS

DOLBY

AUDIO

Avatud lahtekoodidega seotud paingute ja taotluste saamiseks vötke Samsungiga ühendust meili teel ([e-mail]).

14 OLULINE TEENUSEGA SEOTUD MÄRKUS

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning voivad tootetegelikust valimusest erineda.
• Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiti.

15 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed

ÜLDINE	USB		5 V/0,5 A
	Mass	Soundbari põhiseade	1,5 kg
		Bassikõlar (PS-WM20)	4,6 kg
	Mõõtmed(L×K×S)	Soundbari põhiseade	907,5 x 53,5 x 70,5 mm
		Bassikõlar (PS-WM20)	179,0 x 353,0 x 299,5 mm
	Tötemperatuuri vahemik		+5 °C kuni +35 °C
	Öhuniiskuse vahemik		10 % ~ 75 %
VõIMENDI Nämivälljundvõiimsus	Soundbari põhiseade		35 W x 2, 6 ohm
	Bassikõlar (PS-WM20)		130 W, 3 ohm
Toetatud esitamisvormingud(DTS 2.0 heli esitatakse vormingus DTS.)			LPCM 2ch, Dolby AudioTM(toetab Dolby® Digital), DTS
Juhtmevaba seadmeväljundvõiimsus	BT maksimaalne saatjavõiimsus		100 mW 2,4 GHz -2,4835 GHz korral
	SRD maksimaalnesaatja võiimsus		25 mW 5,725 GHz -5,825 GHz korral

MÄRKUSED

Samsung Electronics Co., Ltd jatab endale oiguse tehnilisi andmeid ette teatamata muuta.
Mass ja moötmed on ligikaudsed.
- Teavet toiteallika ja voolutarbe kohta leiate toote sildilt. (Silt: Soundbari pohiseadme alaosa)

Üldine voolutarve puhkerežiimis (W)		4,1 W
Bluetooth	Pordi inaktiveerimisemeetod	Vajutage kaugjuhtimispuldil nuppu „Bluetooth POWER", kui kasutate režiimi „BT"

• Käesolevaga teatab Samsung Electronics, et see seade on kooskõlas direktiiviga 2014/53/EL.

Euroopa Liidu vastavusdeklaratsiooni tāistekst on saadaval internetiaaddressil: http://www.samsung.com, avage Leia tootetugi > Otsi tugi ja sisestage toote nimi. Seda seadet vöib kasutada kõigis Euroopa Liidu riikides.

[Selle toote patareide Óige loppkäitlemine]

(Kehtib eraldi jaatmekogumissusteemidega riikides)

Selline margistus patareil, kasutusjuhendil voi pakendil viitab sellele, et selles tootes sisalduvaid patareisidei tohi tooea lopus kasutusest korvaldada koos muude olmejätmetega. Patareil olev keemiliste sumbolite Hg, Cd voi Pb margistus naitat, et patarei elavhobeda-, kaadmiumi- voi plisisaldus on üle EU direktivis 2006/66 nimatatud etalontaseme.Kui patareisid ei visata nouetekohaselt ara, vovad need ained kahjustada inimeste tervist voi keskkonda.

Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning löppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu.

Selle toote oige loppkaitlemine

(Elektri- ja elektrooniliste seadmete jaatmed)

(Kehtib eraldi jaatmekogumissusteemidega riikides)

Selline margistus tootel, tarvikutel voi kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadjat, peakomplekti, USB-kaabit) ei tohi toea lopus kasutusest korvaldada koos teiste olmejaatmetega. Selleks et valtida jaatmekaitluse kaigus keskkonna voi inimesto tervise kahjustamist, eraldage need seadmed muud tuupi jaatmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jatkusuutilkku taaskasutust.

Kodukasutajad peavad vōtma ühendust kas edasimuüjaga, kellelt nad toote ostsid, vōi kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on vōimalik via seadmed keskkonnahoidlikuks taaskasutuseks.

Arikasutajad peavad vōtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektronilisi tarvikuid ei tohi panna muude āritegevuses tekkviate jäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiliste sātestatud kohustuste kohta, nagu REACH, WEEE, akud, vt jargmiselt Aadressilt:

http://www.samsung.com/ee/aboutsamsung/samsungelectronics/corporatecitizenship/environment.html

INFORMATIONS RELATIVES À LA SECURITÉ

AVERTISSEMENTS

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DEMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIECES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRES-VENTE QUALIFIÉ.

01 Komponentu pärbaude 2
