Race 125 - Nettoyeur haute pressio Lavor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Pression maximale : 125 bars
Débit d'eau	Max : 390 L/h
Puissance	1,5 kW
Type de moteur	Électrique
Poids	11 kg
Dimensions	30 x 28 x 70 cm
Utilisation	Nettoyage de surfaces extérieures, voitures, terrasses, etc.
Accessoires inclus	Canon à mousse, lance, buse réglable
Maintenance	Vérifier régulièrement les filtres et les tuyaux, nettoyer la buse
Sécurité	Utiliser des gants et des lunettes de protection, ne pas diriger le jet vers soi
Informations Générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - Race 125 Lavor

Comment assembler le Lavor Race 125 ?

Pour assembler le Lavor Race 125, commencez par fixer le pistolet au flexible, puis reliez le flexible à l'appareil. Assurez-vous que toutes les connexions sont bien serrées.

Quelle est la pression maximale du Lavor Race 125 ?

La pression maximale du Lavor Race 125 est de 125 bars, ce qui permet une nettoyage efficace des surfaces.

Comment nettoyer le filtre d'eau du nettoyeur haute pression ?

Pour nettoyer le filtre d'eau, retirez le tuyau d'entrée d'eau et dévissez le filtre. Rincez-le à l'eau claire et remettez-le en place une fois sec.

Que faire si le Lavor Race 125 ne démarre pas ?

Vérifiez que l'appareil est branché, que le disjoncteur n'a pas sauté et que le bouton d'alimentation est en position 'on'.

Comment régler la pression du jet d'eau ?

La pression peut être réglée en tournant la lance de nettoyage. Selon le modèle de lance, vous pouvez trouver un réglage pour augmenter ou diminuer la pression.

Est-il possible d'utiliser du détergent avec le Lavor Race 125 ?

Oui, vous pouvez utiliser un détergent compatible. Assurez-vous de suivre les instructions du fabricant pour le dosage et l'application.

Quel type de surface peut être nettoyé avec le Lavor Race 125 ?

Le Lavor Race 125 est adapté pour nettoyer des surfaces telles que les terrasses, les voitures, les murs et les allées, mais évitez les surfaces sensibles aux rayures.

Comment entretenir le Lavor Race 125 ?

Pour entretenir le Lavor Race 125, nettoyez régulièrement le filtre, vérifiez les tuyaux pour des fissures, et rangez-le dans un endroit sec après utilisation.

Que faire si le jet d'eau est faible ?

Si le jet d'eau est faible, vérifiez les filtres d'entrée et de sortie, assurez-vous qu'il n'y a pas de tuyau plié et que la lance de nettoyage n'est pas obstruée.

Quelle est la garantie du Lavor Race 125 ?

La garantie du Lavor Race 125 est généralement de 2 ans, mais cela peut varier selon le revendeur. Vérifiez votre certificat de garantie pour plus de détails.

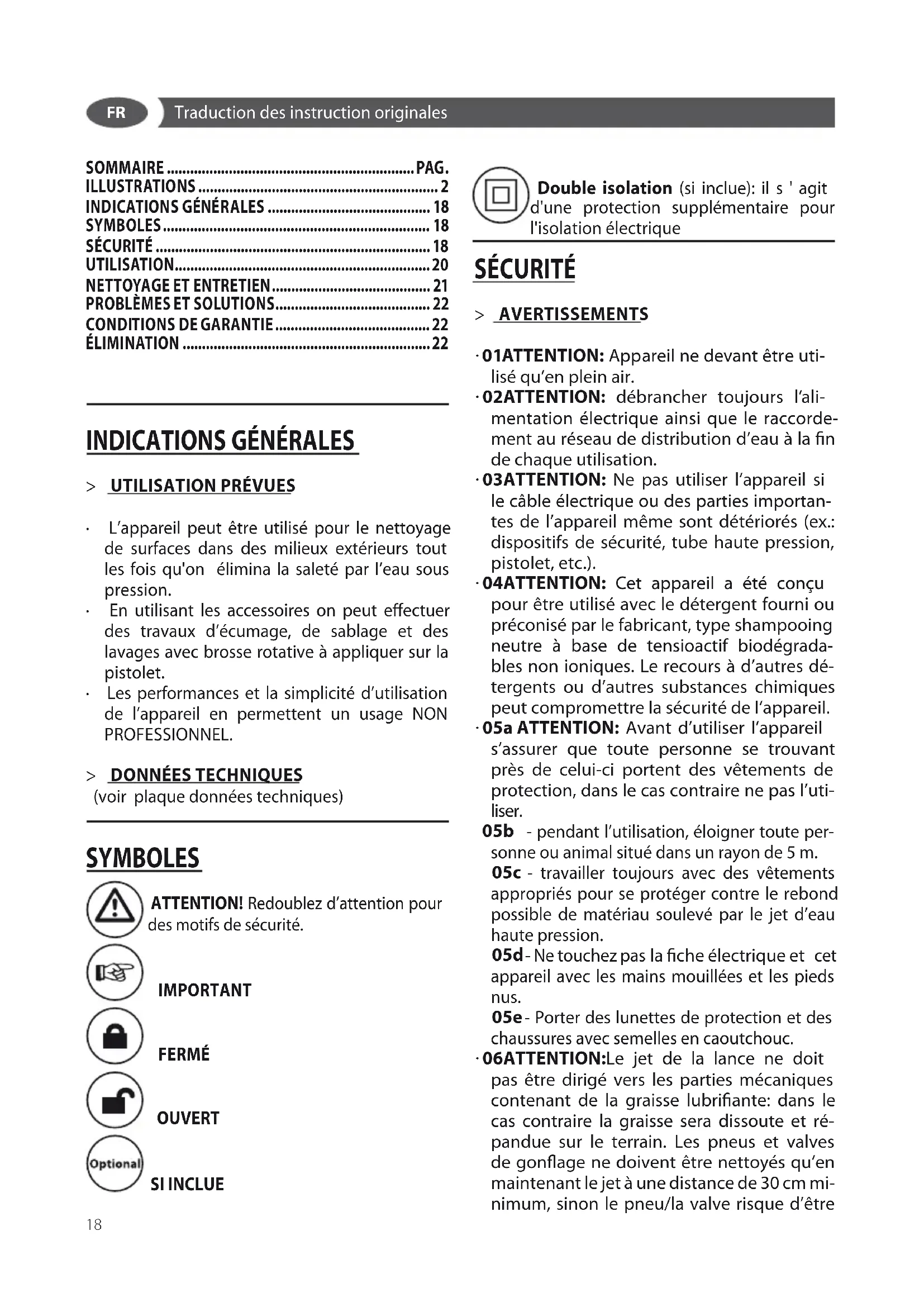

MODE D'EMPLOI Race 125 Lavor

L'appareil peut etre utilise pour le nettoyage de surfaces dans des milieux extérieurs tout les fois qu'on elimina la saleté par I'eau sous pression.
- En utilisant les accessoires on peut effectuer des travaux d'écumage, de sablage et des lavages avec Brosse rotative à appliquer sur la pistolet.
- Les performances et la simplicité d'utilisation de l'appareil en permettent un usage NON PROFESSIONNEL.

> DONNÉES TECHNIQUES

(voir plaque données techniques)

SYMBOLS

ATTENTION! Redoublez d'attention pour des motifs de sécurité.

IMPORTANT

FERMÉ

OUVERT

SI INCLUE

Double isolation (si inclue): il s' agit d'une protection supplémentaire pour l'iso1ation electrique

SECURITE

> AVENTISSEMENTS

• 01ATTENTION: Appareil ne devant être utilisé qu'en plein air.
• 02ATTENTION: débrancher toujours l'alimentation électrique ainsi que le raccordement au réseau de distribution d'eau à la fin de chaque'utilisation.
  03ATTENTION: Ne pas utiliser l'appareil si le cable électrique ou des parties importantes de l'appareil même sont déteriorés (ex.: dispositifs de sécurité, tube haute pression, pistonlet, etc.).
  04ATTENTION: Cet apparéil a été concu pour être utilisé avec le détergent fourni ou préconisé par le fabricant, type shampooing neutr à base de tensioactif biodégradables non ioniques. Le recours à d'autres déterments ou d'autres substances chimiques peut compromètre la sécurité de l' apparéil.
• 05a ATTENTION: Avant d'utiliser l'appareil s'assurer que toute personne se trouvant pres de celui-ci portent des vêtements de protection, dans le cas contraire ne pas l'utiliser.
  05b - pendant l'utilisation, éloigner toute personne ou animal situé dans un rayon de 5 m.

05c - travailler toujours avec des vêtements appropriés pour se protégger contre le rebond possible de matériel soulevé par le jet d'eau haute pression.
05d- Ne touchez pas la fiche electrique et cet apparéil avec les mains mouillées et les pieds nus.
05e- Porter des lunettes de protection et des chaussures avec semelles en caoutchouc.

-06ATTENTION:Le jet de la lance ne doit pas etre dirigé vers les parties mécaniques contenant de la graisse lubrifiante: dans le cas contraire la graisse sera dissoute et repandue sur le terrain. Les pneus et valves de gonflage ne doivent etre nettoyés qu'en maintainant le jet a une distance de 30 cm minimum, sinon le pneu/la valve risque d'être

endommagé(e) par le jet haute pression. Le premier symptôme est la décoloration des pneus. Tout pneu/toute valve de gonflage détiériore(e) représenté un danger de mort.

07ATTENTION: Les jets haute pression peuvent etre dangereux sils ne sont pas correcte

ment utilisés. Ne pas les diriger sur des personnes, des animaux, des apparils électriques branchés ou sur l'appareil lui même

• 08ATTENTION: Les tubes flexibles, les accessoires et les raccords haute pression sont importants pour la sécurité de l'appareil. N'utiliser que des tubes flexibles, des accessoires et des raccords prescrites par le constructeur (il est extrémement important de conserver ces composants intacts en évitant qu'ils ne soient utilisés de façon impropre et en les protégeant contre les pris, les chocs et les abrasions).
  -09ATTENTION: Appareils n'étant pas dotés de S.A.A. - Systeme d'Arrêt Automatique: ils ne doivent pas continuer de fonctionner plus de 2 minutes après que le pistolet a été reliché. L'eau recyclée augmente enormément sa température déteriorant gravement la pompe.
  10ATTENTION: Appareils dotés de S.A.A. - Système d'Arrêt Automatique: il est bon de ne pas les laisser en état d'attente pendant plus de 5 minutes.
  11ATTENTION: Eteindre complètement l'appareil (interrupteur général sur (0)OFF) chaque fois qu'il est laissé sans surveillance.
  12ATTENTION: Chaque machine est essayée dans ses conditions d'utilisation, il est donc normal que quelques gouttes d'eau soient presents à l'intérieur.
  13ATTENTION: Faire attention à ne pas endommager le cable électrique. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.
  -13b ATTENTION: Ne pas tirer ou soulever l'appareil en utilisant le cable electrique.
  14ATTENTION: Appareil avec fluide sous pression. Saisissez fermement le pistolet afin de prévenir a force de réaction. Utilisez seulement la buse de haute pression faisant partie

de l'équipment en dotation de l'appareil.

16ATTENTION: Cet apparéil n'est pas prévu pour être utilisé par des personnes (enfants compris) avec des capacité physiques, sensorielles ou mentales réduites, ou ayant un manque d'expérience et de connaissances sauf si elles ont été formées et sont encadrées par une personne responsable de leur sécurité pour l'utilisation de cet apparéil.
17ATTENTION: Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
18ATTENTION: Ne jamais mettre en marche le nettoyeur haute pression avant d'avoir complètement déroule le tuyau pour haute pression.
19ATTENTION: Enrouler et dérouler le tuyau en faisant attention à ne pas renverser le nettoyeur hydrique sous pression.
- 20ATTENTION: En cas d'enroulement ou de déroulement du tuyau, la machine doit être à l'arrêt et le tuyau vide de pression (Fin de l'utilisation).
21ATTENTION: Risque d'explosion. Ne vaporiser pas de liquides inflammbles.
-22ATTENTION: Afin d'assurer la sécurité de l'appareil, utiliser uniquement des pieces détaches d'origine ou agrees par le fabricant.
23ATTENTION: Ne pas adresser le jet de l'appareil vers l'utilisateur meme ou vers des autres personnes pour nettoyer vêtements ou chaussures
-24ATTENTION: Ne pas permettre à des enfants ou à du personnel non formé d'utiliser l'appareil.
- ATTENTION: L'eau qui passe par les dispositifs anti-refoulement est considérée eau non potable.
- XX ATTENTION: débrancher toujours l'appareil de l'alimentation électrique, en enlevant la fiche de la prise électrique, avant d'effectuer chaque types de maintenance et de nottoyage.
- XY ATTENTION: tous rallonges non conformes peuvent se révêler dangereuses.
XJ ATTENTION: en cas d'utilisation d'une rallonge, la fiche et la prise devront etre im-permeables a l'eau.

DISPOSITIONIFS DE SECURITÉ:

FR

• ATTENTION: Le piston et est d'un arrêt de sécurité. À chaque interruption de l'utilisation de la machine, il est important d'actionner l'arrêt de sécurité pour éviter toute ouverture accidentelle.
  Dispositifs de sécurité: pistonet dotée d'un cran de sécurité, appareil équipé d'une protection contre les surcharges électriques ( classe I), pompe équipée d'une soupape de dérivation ou d'un dispositif d'arrêt.
• Le bouton de sécurité du piston et ne sert pas à bloquer le levier durant le fonctionnement mais à en éviter toute ouverture accidentel.
• ATTENTION: L'appareil est équipé avec un dispositif de protection moteur: en cas d'intervention du dispositif attendre quelques minutes ou déconnecter et raccorder l'appareil au réseau électrique. En cas de répétition du problème ou de manque de redémarrage, amener l'appareil au Service Apres Vente le plus proche.

>STABILITÉ

• ATTENTION: L'appareil doit être toujours maintenu en position horizontale, de façon sur et ferme

UTILISATION

> DESCRIPTION DU L'APPAREIL

Voir le "manuel des instructions spécifique" fourni.

> MONTAGE DE L'APPAREIL

Voir le "manuel des instructions spécifique" fourni.

> INSTALLATION

Voir fig. A

> DEMARRAGE

Voir fig. B

> LANCE HAUTE PRESSION

Voir fig. D

> ASPIRATION DU DÉTERGENT

Voir fig.

E F G

> TUYAU HAUTE PRESSION

Voir fig. H

> ALIMENTATION EN EAU

Branchement hydrique

ATTENTION (symbole): l'appareil n'est pas indiqué pour la connection au réseau de l'eau potable.

Le nettoyeur ne peut etre raccordedirectement au reseau public de distribution de I'eau potable que si, dans la tuyauterie d'alimentation, se trouve un dispositif antireflux avec vidange conforme aux normes en vigueur.

S'assurer que le tuyau ait un diamètre d'au moins 13 mm et qu'il soit renforcé.

• ATTENTION: L'eau qui passe par les dispositifs anti-refoulement est considérée eau non potable.

Aspirer uniquely de I'eau filtrée ou propre. Le robinet de prélevement de I'eaudoit garantir une arrivée correspondant au double du débit de la pompe.

• Débit minimal: 15 l/min.
• Température maximale de l'eau à l'entrée: 40^
• Précession maximale de l'entrée d'eau: 1Mpa

Placer le nettoyeur le plus pres possible du réseau d'alimentation en eau.

Le non-respect des conditions susmentionnées provoque non seulement de graves déteriorations mécaniques à la pompe mais aussi la déchéance de la garantie.

> ALIMENTATION EN EAU PAR UN ROBINET

• A la prise d'eau de l'appareil, raccordez un flexible d'alimentation (non livre d'origine) et connectez-le à la source d'eau.
  Ouvrez le robinet d'eau.

> ALIMENTATION EN EAU À PARTIR D'UN RÉCIPIENT OUVERT

• Dévissez le raccord d'arrivée d'eau.
  Raccordez le flexible d'aspiration à+F literature

(non livre d'origine) à la prise d'arrivée d'eau équipant l'appareil.

• Nettoyer le filtré dans place dans la prise du tuyau (si présente)
• Plongez le filtré dans le récipient et accrochez-le.

• Avant d'utilisez l'appareil, dégazez-le.

• De la prise haute pression de l'appareil, dévissez la conduite haute pression.

• Allumez l'appareil et laissez-le marcher jusqu'à ce que l'eau sorte sans bulles par la prise haute pression.

• Eteignez l'appareil puis revissez le flexible haute pression.

> ALIMENTATION ÉLECTRIQUE

• Le branchement électrique de l'appareil doit être conforme à la norme IEC 60364-1.

Avant de brancher l'appareil, s'assurer que les données de la plaque correspondent aux données du réseau électrique et que la prise est protégée par un interrupteur magneto-thermique différentiel "disjoncteur" ayant une sensibilité d'intervention inférieure à 0,03 A - 30 ms.
- En cas d'incompatibilité entre la prise et la fiche de l'appareil, remplaçer la prise par une autre de même type. Cette opération doit être effectuee par du personnel professionnellement qualifie.
- Ne pas utiliser l'appareil en cas de température ambiente inférieure à 0^ , si celui est doté d'un cable en PVC (H VV-F).

ATTENTION XY: tous rallonges non conformes peuvent se révêler dangereuses.

ATTENTION XJ: En cas d'utilisation d'une rallonge, la fiche et la prise devront etre im-permeables a I'eau.

Le cable doit partager les dimensions indiquées dans le tableau ci-dessous.

	<16 A <25 A
<20 m ø 1,5 mm214 AWG	ø 2,5 mm212 AWG
20 m - 50 m ø2,5 mm212 AWG	ø 4,0 mm210 AWG

A.S.S.

AUTOMATIC STOP SYSTEM

(si incluse)

A.S.S. (Automatic Stop System) qui arrête la machine pendant la phase di by-pass. Pour démarrer le nettoyeur il faut donc positionner l'interrupteur sur (l)"ON" et appuyer sur le levier du pistolet: de cette façon le A.S.S. fait démarrer la machine et l'arrête automatiquement si le levier est relaché. Afin d'eviter tout démarrage accidentel du nettoyeur, il est conseilé d'insérer le cran d'arrêt qui se trouve sur le levier du pistolet, à chaque fois que l'on arrête la machine.

• Tout démarrage spontané pouvant intervenir sans qu'on agisse sur le pistolet doit être attribué à des phénomènes tels que des bulles d'air dans l'eau ou autres et n'implique aucun défaut de la machine.
• Ne laïssez l'appareil en fonction sans surveillance pour plus de 5 minutes. Afin de moins le protégger, arrêtez l'appareil en appuyant sur le bouton (0)OFF.
  Assurez-vous que le branchement du flexible avec l'appareil et avec le pistolet soit effectué correctement, sans qu'il y ait fuite d'eau.

ARRET OFF

Voirig. C

NETTOYAGE ET ENTRETIEN

Voir fig. 1

L'appareil n'exige aucun entretien particulier.

× × ATTENTION: débrancher toujours l'appareil de l'alimentation électrique, en enlevant la fiche de la prise électrique, avant d'effectuer chaque types de maintenance et de nettoyage.

ATTENTION: ne pas vaporiser l'appareil avec eau et ne pas utiliser détergents ou solvants agressifs à fin de ne pas endommager l'appareil.

• Nettoyer la parte extérieure de l'appareil avec un chiffon sec

> STOCKAGE

Voir fig. 1

• Déplacer l'appareil seulement en utilisant la poigne de transport propre.
  Garder l'appareil et les accessoires dans un

endroit sec et sure, hors des enfants

L'appareil ne fonctionne pas

• Vérifier le branchement.
  Vérifier que le cable ne soit pas endommagé.

La pression de l'appareil est quasi nulle

• Éventer l'appareil : faire fonctionner la pompe sans le tuyau haute pression, jusqu'à ce que l'eau sorte sans faire de bulles de la sortie haute pression. Replacer le tuyau haute pression.
• Nettoyer le filtré situé dans le branchement pour l'eau.
• Verifier la quantité d'alimentation en eau.
• Vérifier l'étanchéité et nettoyer d'eventuelles obstructions dans tous les tuyaux d'alimentation de la pompe.

Écarts de pression importants

• Nettoyer le giclaur haute pression. A l'aide d'une épingle, otez toute la saleté qui obtrue le trou du giclaur et nettoyez-le à l'eau depuis la partie avant.
  La pompe fuit
• Elle supporte 10 gouttes/minute. En cas de fuite supérieure, contactez le service d'assistance/agree.
  Pièces détachées
  Utiliser seulement les pieces détachées recommandées ou indiqués par le constructeur.

Tous nos apparèils ont été soumis à de nombreux essais et sont sous garantie pour tous les défants de fabrication conformément aux normes en vigueur. La garantie s'applique a partir de la date d'achat du produit.

Sont exclus de la garantie: Les parties sujettes à normale usure; Les composants engomme, les balais de charbons, les filtres, les accessoires et les accessoires sont en option. - Les dommages accidentels dus au transport, à négligence et à une utilisation incorrecte, provoqués par une mise en place impropre ou incorrect. - La garantie n'envisage pas le nettoyage des or

ganes de fonctionnement, des filtres et buses obstrué des incrustations, es bloquées à cause de résidus calcaires.

La machine n'est PAS destinée à une utilisation PROFESSIONNELLE mais privée: la garantie ne couvre pas les utilisations autres que celles gratuites.

ÉLIMINATION

En tant que propriétaire d'un apparil électronique ou électronique, la loi (conformément à la directive UE 2002/96/CE du

27 janvier 2003) vous défend d'éliminer ce produit ou ses accessoires électriques/électroniques comme un déchet domestique solide urbain et vous impose au contraire de l'éliminer dans les centres de collecte prévus à cet effet. On peut eliminer le produit directement du distributeur moyonnant l'achat d'un nouveau produit, équivalent à celui que l'on doit eliminer.
