Caractéristiques techniques	Caméra de recul couleur, résolution 420 lignes TV, angle de vision 120°
Utilisation	Installation facile sur le véhicule, idéale pour le stationnement et la manœuvre
Maintenance et réparation	Vérifier régulièrement le câblage et la lentille pour éviter les obstructions
Sécurité	Conforme aux normes de sécurité routière, résistant aux intempéries
Informations générales	Compatible avec la plupart des écrans de voiture, garantie constructeur incluse

FOIRE AUX QUESTIONS - PerfectView MC402 WAECO

Comment installer la caméra de recul WAECO PerfectView MC402 ?

Pour installer la caméra, commencez par fixer la caméra à l'arrière de votre véhicule en utilisant les supports fournis. Connectez ensuite le câble vidéo à votre écran de visualisation et alimentez la caméra avec une source électrique appropriée.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que les connexions électriques sont sécurisées et que le fusible n'est pas grillé. Si le problème persiste, testez la caméra avec une autre source d'alimentation.

L'image de la caméra est floue, que puis-je faire ?

Assurez-vous que l'objectif de la caméra est propre et dégagé. Vérifiez également que la caméra est correctement inclinée et orientée. Si l'image reste floue, vous pourriez avoir besoin de régler la mise au point, si votre modèle le permet.

Comment régler l'angle de vision de la caméra ?

L'angle de vision de la caméra peut être ajusté en modifiant son installation. Dévissez les supports de montage et ajustez l'angle avant de resserrer les vis. Assurez-vous de tester l'angle de vision avant de finaliser l'installation.

La caméra ne transmet pas d'image à l'écran, que faire ?

Vérifiez que le câble vidéo est correctement connecté à la caméra et à l'écran. Assurez-vous que l'écran est sur la bonne source d'entrée. Si nécessaire, testez le câble avec un autre appareil pour vérifier son bon fonctionnement.

Est-ce que la caméra fonctionne la nuit ?

Oui, la WAECO PerfectView MC402 est équipée de la vision nocturne. Si l'image est trop sombre, vérifiez que les LED infrarouges ne sont pas obstruées et que la caméra est correctement alimentée.

Puis-je utiliser la caméra avec un autre écran ?

Oui, tant que l'écran dispose d'une entrée vidéo compatible (comme RCA) et que la tension d'alimentation est appropriée, vous pouvez utiliser la caméra avec un autre écran.

Comment nettoyer la caméra sans l'endommager ?

Utilisez un chiffon doux et sec pour nettoyer l'objectif de la caméra. Évitez d'utiliser des produits chimiques agressifs ou des matériaux abrasifs qui pourraient rayer la lentille.

MODE D'EMPLOI PerfectView MC402 WAECO

Guide de démarrage rapide

ES 39 Moniceiver

Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

Vous trouverez de plus amples informations sur la sécurité, le montage et la commande dans les instructions détaillées de montage et de service sur Internet sur www.dometic.com.

1 Consignes de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

● des influences mécaniques ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice

1.1 Consignes de sécurité concernant le fonctionnement de l'appareil

AVERTISSEMENT !

• Ne regardez jamais de vidéos pendant la conduite afin d'éviter des situations dangereuses dans le trafic. Respectez les lois et prescriptions en vigueur dans le pays.
• Pendant la conduite, n'utilisez l'appareil que dans sa fonction de système vidéo de recul. Le conducteur ne doit jamais regarder l'écran pendant la conduite. Cela pourrait distraire le conducteur et causer de graves accidents.
• Réglez le volume de l'appareil de sorte à toujours pouvoir entendre les bruits du trafic, notamment les klaxons et les signaux sonores.
• Protégez l'appareil de l'humidité afin d'éviter l'apparition d'étincelles, de feu ou de décharges électriques.
• Désactivez immédiatement l'appareil si de l'eau pénètre dans l'appareil, si de la fumée sort de l'appareil ou si une odeur inhabituelle émane de l'appareil. Veuillez contacter le fabricant (adresse au dos du manuel).

- Ce lecteur est certifié selon la classe de protection laser 1. Le rayonnement laser accessible ne présente aucun danger dans des conditions raisonnablement prévisibles. Évitez de regarder directement le rayon laser. N'ouvrez jamais le boîtier de l'appareil. N'effectuez aucune réparation sur l'appareil. Veuillez contacter le fabricant (adresse au dos du manuel).

AVIS!

• Si vous utilisez l'écran dans un véhicule, le véhicule doit être en marche pendant le fonctionnement de l'écran afin que la batterie du véhicule ne se décharge pas.
• N'insérez que des disques ronds dans l'appareil. N'utilisez pas de disques d'une autre forme.
• Ne nettoyez les disques qu'avec un chiffon doux et sec, du centre vers le bord. Afin d'éliminer les saletés, vous pouvez utiliser un produit de nettoyage doux.
• Les disques neufs peuvent avoir des bavures sur les bords. Ébavurez ces disques en passant avec précaution un stylo p. ex. le long des bords.

2 Vue d'ensemble de l'appareil

2.1 Éléments de commande sur le moniceiver

1 2 3 4 5 6 7 8 10 9

N° Désignation

1 Touche EJECT Éjecte le disque du compartiment à disques
2 Touche MENU – Commute entre le menu principal et le menu de la source de lecture
3 Molette ON/OFF/VOLUME – Allume ou éteint l'appareil– Règle le volume– Éteint le son– Règle la luminosité
4 Touche BRIGHTNESS Active le mode de réglage de la luminosité de l'écran
5 Touche RESET Réinitialise l'appareil
6 Entrée AV Entrée audio/vidéo pour les appa-reils externes, prise jack stéréo de 3,5 mm
7 Port USB Raccordement pour support de don-nées USB
8 Emplacement pour cartemémoire SD ou MMC	Insert pour cartes mémoire
9 Écran tactile	Écran avec saisie tactile
10 Compartiment à disque	Insert pour CD, VCD et DVD

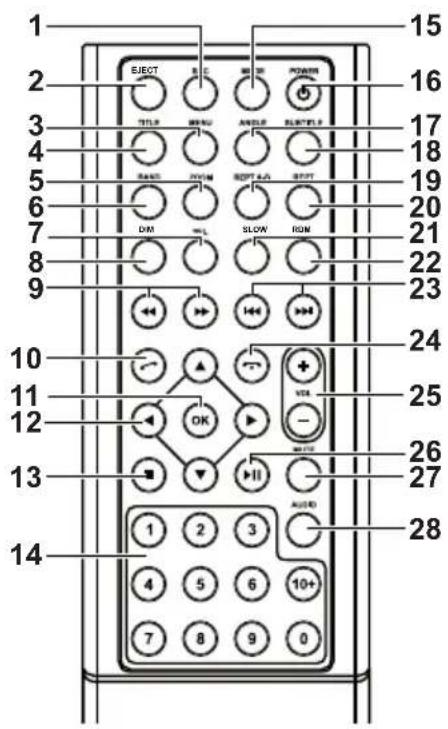

2.2 Télécommande pour le moniceiver

1 2 3 4 5 6 7 8 9 10 11 12 13 14 EJECT TITLE BNDU ANSIDE ELECTR. SWEET PWM SLOW ROM AUDIO 1 2 3 4 5 6 7 8 9 10 20 21 22 23 24 25 26 27 28

N° Désignation

1 SRC Sélection d'une source de lecture

- Radio

- Disque

- Carte mémoire SD/MMC

- USB

- AV-IN 1 (entrée audio sur la face avant de l'appareil)

- AV-IN 2 (entrée audio sur la face arrière de l'appareil)

- Bluetooth

2 EJECT Éjection du disque

3 MENU Affichage du menu d'un DVD

4 TITRE Ouverture de la liste des titres et des chapitres d'un DVD

5 ZOOM Zoom (DVD/VCD)

6 BAND Sélection de la bande de fréquences

7 SEL Ouverture du menu EQ SETTINGS

8 DIM Réglage de la luminosité

N° Désignation

9 Recherche rapide en avant/en arrière

10 Appel/prise d'appel

11 OK Saisie

12 Navigation sur l'écran

13 – Arrêt de la lecture

- Retour

14 0–9, 10+ Plage de numéros

15 MODE Affichage du menu SOURCE

17 ANGLE Sélection d'un angle de vue pour un DVD

18 SUBTITLE Affichage des sous-titres d'un DVD

19 REPT A–B Lecture de la séquence A – B d'un titre

20 REPT Répétition de la lecture

21 SLO Lecture lente

22 RDM Lecture des titres dans un ordre aléatoire

23 – Réglage de l'émetteur (radio)

- Sélection/saut d'un titre (CD/DVD/VCD)

24 Raccrochage/annulation de l'appel

25 VOL +/- Modification du volume

26 Démarrage/interruption de la lecture

27 MUTE Extinction du son

28 AUDIO Réglage de la langue (DVD)

REMARQUE

Il est possible de commander le moniceiver via les touches, l'écran de l'appareil ou la télécommande.

La télécommande a une portée de 3 à 5 m.

2.3 Premiers réglages

Les fonctions disponibles du moniceiver sont affichées sur trois pages de menu.

▶ À l'écran, passez à la page précédente avec , à la page suivante avec →. Les fonctions suivantes sont disponibles :

• Radio
• Disque
• Bluetooth
• R - U S B
• USB/iPod
• AV-IN1
• AV-IN 2
• SD
• DAB
• SWC
• Settings

▶ Tapez sur le symbole correspondant pour sélectionner la fonction souhaitée du moniceiver.

Réglage de la langue

Appuyez sur SETTINGS pour afficher le menu Settings.
▶ Appuyez sur GENERAL pour définir la langue.

Modification de la date et de l'heure

▶Tapez deux fois sur l'heure à l'écran pour modifier l'affichage.

Vous pouvez commuter entre deux affichages :

Appuyez sur SETTINGS pour afficher le menu Settings.
Appuyez sur TIME pour effectuer les réglages de la date et de l'heure.

Réglage de l'égaliseur (EQ)

Appuyez sur à l'écran ou sur la touche SEL de la télécommande pour régler l'égaliseur.

Vous pouvez définir dans le mode EQ des paramètres tels que les graves (Bas) / les moyens (Mid) / les aigus (Tre) et des réglages pour l'atténuation/la balance p. ex.

3 Commande du moniceiver

REMARQUE

• Il est possible de commander le moniceiver via les touches, l'écran de l'appareil ou la télécommande.
• Un signal sonore confirme la sélection des fonctions souhaitées. Le signal sonore peut être désactivé via le menu SETTINGS. Vous trouverez de plus amples informations sur les réglages que vous pouvez effectuer pour l'appareil dans les instructions de montage et de service.

Mise en marche et à l'arrêt de l'appareil

Appuyez sur la molette ON/OFF/VOLUME ou sur la touche POWER de la télécommande pour mettre en marche l'appareil.
√L'appareil se met en marche avec les réglages qui étaient activés lors de la dernière utilisation.
- Maintenez appuyée la molette ON/OFF/VOLUME pendant deux secondes ou appuyez sur la touche POWER de la télécommande pour éteindre l'appareil.

Sélectionner une source de lecture

▶ Appuyez sur la touche MENU de l'appareil.

√Le menu pour la source souhaitée est affiché à l'écran.

Vous pouvez aussi sélectionner la source de lecture au moyen de la télécommande. Appuyez à cette fin sur la touche SRC de la télécommande jusqu'à avoir sélectionné la source souhaitée.

Vous pouvez aussi sélectionner la source de lecture via l'écran. Touchez à cette fin la source souhaitée à l'écran.

REMARQUE

Il n'est pas possible de sélectionner une source si elle n'est pas prête à être lue. Après l'insertion d'un support de données, patientez quelques secondes, le temps que l'appareil ait lu automatiquement les fichiers présents et les ait affichés à l'écran.

3.1 Insertion et éjection d'un disque

Insertion d'un disque

REMARQUE

• L'appareil passe automatiquement dans le mode de lecture adéquat lorsque vous insérez un disque.
• Pour les disques qui contiennent des mp3 ou différents formats de données, le délai de mise en mémoire peut être supérieur à une minute.

▶Placez le disque dans le compartiment à disques.

À l'écran, le message LOADING s'affiche pendant que l'appareil met en mémoire automatiquement les fichiers présents sur le support de données.
√ Le message ERROR apparaît à l'écran si le disque ne peut être lu ou si une erreur est survenue lors de la mise en mémoire.
√Le menu correspondant s'affiche en fonction du mode de lecture.

Éjection du disque

REMARQUE

• Vous pouvez éjecter un disque même lorsque l'appareil est éteint.
• L'appareil revient automatiquement au précédent mode de lecture une fois que le disque a été éjecté.

▶Appuyez sur la touche .

√Le disque est éjecté du compartiment à disques.

√Si le disque n'est pas retiré de l'appareil dans les 10 secondes, il est automatiquement réinséré dans le compartiment à disques.

3.2 Insertion et retrait des supports de données.

Insertion d'une carte mémoire

▶Ouvrez le cache et poussez une carte mémoire SD ou MMC dans l'emplacement jusqu'à ce qu'elle s'encliquète.
√L'appareil lit les fichiers sur la carte mémoire et les affiche à l'écran.

Retrait d'une carte mémoire

▶Changez le mode de lecture.
▶Poussez la carte mémoire vers l'intérieur et relâchez-la.
▶Retirez la carte mémoire de son emplacement et fermez le cache.

Insertion d'un support de données USB

Vous pouvez raccorder un support de données USB à l'appareil.

REMARQUE

L'appareil peut lire des fichiers mp3 enregistrés sur un support de données USB.

▶Ouvrez le cache et raccordez le support de données USB au port USB.
√L'appareil lit les fichiers sur le support de données USB et les affiche à l'écran.

Retrait d'un support de données USB

▶Changez le mode de lecture.
▶Retirez le support de données USB de son emplacement et fermez le cache.

4 Écoute de la radio

La radio dispose des bandes de fréquences FM1, FM2, FM3, AM1 et AM2. Chaque bande de fréquences dispose de 6 emplacements mémoires.

Sélection de la radio comme source de lecture

▶ Sélectionnez la source de lecture, voir chapitre « Sélectionner une source de lecture », page 33.

Sélection de la station radio

Appuyez sur un des boutons des stations radio P1 à P6 à l'écran pour sélectionner la station souhaitée.

Recherche d'une station radio

Vous pouvez régler manuellement une station radio en réglant la fréquence souhaitée au moyen des touches fléchées ou du bloc numérique.

Appuyez sur les touches pour rechercher manuellement une station radio.
▶Maintenez appuyées les touches pendant 2 secondes pour rechercher automatiquement une station radio.
Appuyez sur SELECT pour saisir la fréquence radio dans le bloc numérique.

Enregistrement d'une station de radio

▶ Appuyez sur MEMORY pour enregistrer la station actuellement réglée.
Appuyez sur la touche SCAN pour rechercher et enregistrer les stations ayant le plus fort signal pour les 6 emplacements de station de la bande de fréquences activée.
√La liste des stations est affichée.
Appuyez sur l'emplacement mémoire dans lequel la station doit être enregistrée.

Changement de fréquence

Appuyez sur la touche BAND pour changer la bande de fréquence.

5 Connexion des appareils Bluetooth

Un appairage est requis pour établir la première fois une connexion Bluetooth entre votre appareil Bluetooth (p. ex. téléphone portable ou lecteurs) et le moniceiver.

Appuyez sur la touche SRC de la télécommande jusqu'à avoir sélectionné Bluetooth.

ou

▶ Ouvrez le menu SOURCE à l'écran et sélectionnez Bluetooth.
▶Activez la fonction Bluetooth sur votre appareil Bluetooth.
▶ Démarrez la recherche d'appareils Bluetooth disponibles en appuyant sur +.

√Le moniceiver démarre la recherche automatique d'appareils Bluetooth et affiche les appareils disponibles dans une liste.

REMARQUE

Respectez aussi les consignes du manuel d'utilisation de votre appareil Bluetooth.

√ Simultanément, le moniceiver est affiché comme appareil disponible sur votre appareil Bluetooth dans les réglages pour Bluetooth.
▶ Sélectionnez le moniceiver dans la liste des résultats sur votre appareil Bluetooth.
√ Le code pour l'appairage (réglage d'usine : 0000) est demandé.
▶Saisissez le code dans votre appareil Bluetooth.
√La connexion est établie.
√Le symbole Bluetooth s'allume.

REMARQUE

Pour certains téléphones portables, il faut prédéfinir si la connexion Bluetooth doit être automatiquement établie ou non. Vous devez régler votre téléphone portable afin qu'il se connecte automatiquement.

Pour interrompre la connexion Bluetooth, procédez comme suit :

▶ Maintenez appuyée la touche Bluetooth.
√La connexion est interrompue.

6 Caractéristiques techniques

REMARQUE

Vous trouverez d'autres caractéristiques techniques sur les différentes fonctions du moniceiver dans les instructions de montage et de service sur Internet sur www.dometic.com.

	PerfectView MC402
N° de produit : 9102100024
Tension de service :	12 V--- (10,5 V-15,8 V)
Puissance maximale de sortie : 40 W x 4 canaux
Puissance de sortie continue : 25 W x 4 canaux
Fusible : 15 A
Dimensions l x h x p :	178 x 101,5 x 169 mm
Poids : env. 1,9 kg

Certifications

Cet appareil possède la certification E4.
