Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.
Więcej informacji na temat bezpieczeństwa, montażu i obsługi, przedstawiono w szczegółowej instrukcji montażu i eksploatacji na stronie internetowej pod adresem: www.dometic.com.
1 Wskazówki bezpieczeństwa
Producent nie odpowiada za szkody spowodowane:
- uszkodzeniem produktu w sposób mechaniczny
- zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
- użytkowaniem w celach innych niż opisane w niniejszej instrukcji
1.1 Bezpieczeństwo podczas eksploatacji urządzenia
OSTRZEŻENIE!
- Nie wolno odtwarzać filmów w czasie jazdy, aby uniknąć niebezpiecznych sytuacji w ruchu drogowym. Należy przestrzegać przepisów obowiązujących w danym kraju.
- Podczas jazdy urządzenie powinno być używane zgodnie z jego przeznaczeniem jako system wideo ułatwiający cofanie. Kierowcy nie wolno patrzeć w monitor podczas jazdy. To mogłoby odwracać uwagę kierowcy i prowadzić do poważnych wypadków.
- Głośność urządzenia należy wyregulować w taki sposób, aby nie zagłuszało odgłosów ruchu drogowego, przede wszystkim klaksonu i dźwięków sygnałowych.
- Urządzenie należy chronić przed wilgocią, aby uniknąć iskrzenia, pożaru lub porażenia prądem.
- Należy natychmiast wyłączyć urządzenie, gdy przedostanie się do niego woda, wydobywa się z niego dym lub swąd. Aby uzyskać więcej informacji, proszę się skontaktować z producentem (adresy są podane z tyłu instrukcji).
- Ten czytnik ma certyfikat klasy bezpieczeństwa lasera 1. Wiązka laserowa jest bezpieczna w odpowiednich, przewidywalnych warunkach. Należy unikać bezpośredniego patrzenia na wiązkę lasera. Nigdy nie wolno otwierać obudowy urządzenia. Nie wolno dokonywać żadnych napraw urządzenia. Aby uzyskać więcej informacji, proszę się skontaktować z producentem (adresy są podane z tyłu instrukcji).
UWAGA!
- W przypadku używania monitora w pojazdach pojazd powinien być uruchomiony podczas jego działania, aby zapobiec rozładowaniu się akumulatora.
- Do urządzenia należy wkładać tylko okrągłe płyty. Nie należy używać płyt o innym kształcie.
- Płyty należy czyścić tylko miękką, suchą ściereczką, w kierunku od środka do krawędzi. Do usuwania zabrudzeń można używać łagodnych środków czyszczących.
- Nowe płyty mogą mieć zadziory na krawędziach. Należy je usu-nąć, np. ostrożnie przeciągając sztyftem wzdłuż krawędzi.
2 P r z e g l ąd urządze
2.1 Elementy obsługi w urządzeniu Moniceiver
| Nr Nazwa |
| 1 | Przycisk EJECT | Wysuwa płytę z kieszeni na płyty |
| 2 | Przycisk MENU | – Przełącza między głównym menu a menu źródła odtwarzania |
| 3 | P o k ON/OFF/VOLUME | – Włącza luętywłącza urządzenie– Reguluje głośność– Wycisza– Reguluje jasność |
| 4 | Przycisk BRIGHTNESS | Aktywuje tryb regulacji jasności wyświetlacza |
| 5 | Przycisk RESET Ustawia ponownie urządzenie |
| 6 | Wejście AV | Wejście audio/wideo dla urządzeń zewnętrznych, gniazdo stereo 3,5 mm |
| 7 | Złącze USB | Złącze dla pamięci masowej USB |
| 8 | Gniazdo na kartę pamięci SD lub MMC | Panel wsuwany na karty pamięci |
| 9 | Ekran dotykowy | Wyświetlacz na dotyk |
| 10 | Kieszeń na płyty | Panel wsuwany na płyty CD, VDC i DVD |

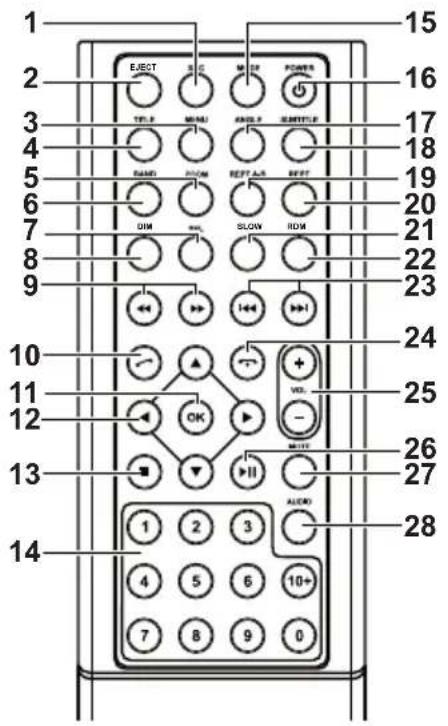

2.2 Pilot do urządzenia Moniceiver
| 1 | S | R | C | W | y | b | ó |
| | | – Radio | | | | |
| | | – P lyta | | | | |
| | | – K a r t a p a m i ęci SD/MMC | | | | |
| | | – USB | | | | |
| | | – AV-IN 1 (wejście audio z przodu urządzenia) | | | | |
| | | – AV-IN 2 (wejście audio z tyłu urządzenia) | | | | |
| | | – Bluetooth | | | | |
| 2 EJECT Wysuwanie płyty |
| 3 | MENU | Wyświetlanie menu płyty DVD |
| 4 | TITLE | Wywołanie listy tytułów i rozdziałów płyty DVD |
| 5 ZOOM Przybliżanie (DVD/VCD) |
| 6 | BAND | Wybór pasma częstotliwości |
| 7 | SEL | Wywołanie menu EQ SETTINGS |
| 8 DIM | Ustawianie jasności |
| 9 | ◀/ ▶ | Szybkie wyszukiwanie w przód/wstecz |
| Nr Nazwa |
| 10 | # | Nawiązywanie/Odbieranie połączeń telefonicznych |
| 11 OK Wprowadzanie danych |
| 12 Nawigowanie na wyświetlaczu▲/▼ |
| 13 – Zatrzymanie odtwarzania– P o w r ó t |
| 14 0–9, 10+ Pole numeryczne |
| 15 MODE Wyświetlanie menuSOURCE |
| 16 | POWER | Włączanie/Wyłączanie |
| 17 ANGLE Wybór kąta widzenia DVD |
| 18 SUBTITLE Wyświetlanie napisów DVD |
| 19 | REPT A–B | Odtwarzanie pozycji A–B tytułu |
| 20 REPT | Ponowne odtwarzanie |
| 21 SLO | Zwolnione odtwarzanie |
| 22 | RDM | Odtwarzanie tytułów w losowej kolejności |
| 23 – Ustawianie stacji (radio)– Przechodzenie do tytułu/wybór (CD/DVD/VCD) |
| 24 | 💡 | Rozłączenie/Anulowanie połączenia |
| 25 | VOL +/- | Regulacja głośności |
| 26 Rozpoczecie/Przerwanie odtwarzania |
| 27 | MUTE | Wyłączanie dźwięku |
| 28 AUDIO Ustawianie języka (DVD) |
WSKAZÓWKA
Urządzenie Moniceiver obsługuje się za pomocą przycisków, wyświetlacza lub pilota zdalnego sterowania.
Pilot zdalnego sterowania ma zasięg od 3 do 5 m.
2.3 Ustawienia początkowe
Na trzech stronach menu można wywołać dostępne funkcje urządzenia Moniceiver.
▶ Za pomocą strzałek ← lub → przechodzi się na wyświetlaczu w przód i w tył. Dostępne funkcje:
- Radio
- Disc
- Bluetooth
- R - U S B
- USB/iPod
- AV-IN1
- AV-IN 2
- SD
- DAB
- SWC
- Settings
▶ Proszę nacisnąć daną ikonę, aby wybrać żądaną funkcję urządzenia Moniceiver.
Ustawianie języka
▶ Proszę nacisnąć przycisk SETTINGS, aby wyświetlić menu Settings.
▶ Proszę nacisnąć przycisk GENERAL w celu wybrania języka.
Ustawianie daty i godziny
▶ Proszę dwukrotnie nacisnąć godzinę na wyświetlaczu, aby dokonać zmiany.
Są dwie opcje wyboru wyświetlania.
▶ Proszę nacisnąć SETTINGS, aby wyświetlić menu Settings.
▶ Proszę nacisnąć TIME w celu ustawienia daty i godziny.
Ustawianie equalizera (EQ)
▶ Proszę nacisnąć ikonę 📁 na wyświetlaczu lub przycisk SEL na pilocie zdalnego sterowania, aby ustawić equalizer.
Można wybrać tryb EQ, parametry tonu, np. niski (Bas) / średni (Mid) / wysoki (Tre) oraz ustawienia balansu dźwięku Fader/Balance.
3 Obsługa urządzenia Moniceiver
WSKAZÓWKA
- Urządzenie Moniceiver obsługuje się za pomocą przycisków, wyświetlacza lub pilota zdalnego sterowania.
- Sygnał dźwiękowy potwierdza wybór żądanych funkcji. Sygnał dźwiękowy można zdezaktywować za pomocą menu SETTINGS. Więcej informacji na temat ustawień urządzenia znajduje się w instrukcji montażu i obsługi.
Włączanie i wyłączanie urządzenia
▶ Proszą nacisnąć pokrętło ON/OFF/VOLUME lub przycisk POWER na pilocie zdalnego sterowania, aby włączyć urządzenie.
√ Urządzenie włączy się z ustawieniami, które były aktywne w trakcie ostatniej eksploatacji.
▶ Proszę przytrzymać wciśnięty przycisk ON/OFF/VOLUME przez dwie sekundy lub nacisnąć przycisk POWER na pilocie zdalnego sterowania w celu wyłączenia urządzenia.
Wybór źródła odtwarzania
▶ Proszę nacisnąć przycisk MENU na urządzeniu.
√ Na wyświetlaczu pojawi się menu żądanego źródła.
Źródło odtwarzania można również wybrać za pomocą pilota zdalnego sterowania. W tym celu proszę naciskać przycisk SRC na pilocie zdalnego sterowania do momentu wybrania żądanego źródła.
Źródło odtwarzania można również wybrać na wyświetlaczu. W tym celu pro-
szę nacisnąć żądane źródło na wyświetlaczu.
WSKAZÓWKA
Wybór źródła jest niemożliwy, jeśli nie jest ono gotowe do odtwarzania. Po włożeniu nośnika pamięci proszę odczekać kilka sekund, aż urządzenie automatycznie odczyta pliki i wyświetli je na wyświetlaczu.
3.1 Wkładanie i wyjmowanie płyty
Wkładanie płyty
WSKAZÓWKA
- Urządzenie przełącza się natychmiast na prawidłowy tryb odtwarzania po włożeniu płyty.
- W przypadku płyt zawierających pliki MP3 lub w innych forma-tach czas odczytu może przekraczać minutę.
▶ Proszę wsunąć płytę do kieszeni na płyty.
√ Na wyświetlaczu pojawia się komunikat LOADING, gdy urządzenie automatycznie odczytuje pliki znajdujące się na nośniku danych.
√ Na wyświetlaczu pojawia się komunikat ERROR, gdy nie można odtworzyć płyty lub wystąpił błąd podczas odczytu.
√ Zależnie od trybu odtwarzania na wyświetlaczu prezentowane jest menu.
Wysuwanie płyty
WSKAZÓWKA
- Płytę można wyjąć również po wyłączeniu urządzenia.
- Urządzenie automatycznie przełącza się na poprzedni tryb odtwarzania po wyjęciu płyty.
▶ Należy nacisnąć przycisk ▲.
√ Płyta zostanie wysunięta z kieszeni na płyty.
√ Jeżeli płyta nie zostanie wyjęta z urządzenia w przeciągu 10 sekund, zostanie ona automatycznie ponownie wsunięta do kieszeni na płyty.
3.2 Wkładanie i wyjmowanie nośników pamięci
Wkładanie karty pamięci
▶ Proszę otworzyć pokrywę i wsunąć kartę pamięci SD lub MMC do gniazda, aż zaskoczy.
√ Urządzenie odczytuje pliki z karty pamięci i wyświetla je na wyświetlaczu.
Wyjmowanie karty pamięci
▶ Proszę zmienić tryb odtwarzania.
▶ Proszę docisnąć i puścić kartę pamięci.
▶ Proszę wyjąć kartę pamięci z gniazda i zamknąć pokrywę.
Wkładanie urządzenia pamięci masowej USB
Do urządzenia można podłączyć urządzenie pamięci masowej USB.
WSKAZÓWKA
Urządzenie może odtwarzać pliki MP3, które są zachowane w p a m i ęci masowej USB.
▶ Proszę otworzyć pokrywę i podłączyć urządzenie pamięci masowej USB do portu USB.
√ Urządzenie odczytuje pliki z pamięci masowej USB i wyświetla je na wyświetlaczu.
Wyjmowanie urządzenia pamięci masowej USB
▶ Proszę zmienić tryb odtwarzania.
▶ Proszę wyłąć urządzenie pamięci masowej USB z gniazda i zamknąć pokrywę.
4 S łuchanie radia
Radio ma pasma częstotliwości FM1, FM2, FM3, AM1 i AM2. Na jedno pasmo częstotliwości dostępnych jest sześć miejsc pamięci.
Wybór radia jako źródła odtwarzania
▶ Proszę wybrać źródło odtwarzania, zob:rozdz. „Wybór źródła odtwarzania” na stronie 151.
Wybór stacji radiowej
Naciskaj kolejno lokalizacje stacji radiowych od P1 do P6 na wyświetlaczu, aby wybrać żądaną stację.
Wyszukiwanie stacji radiowych
Stację radiową można ustawić ręcznie za pomocą przycisku strzałki lub pola numerycznego, ustawiając żądaną częstotliwość.
▶ Proszę naciskać przyciski ◀◀ / ▶◀, aby ręcznie wyszukać stację.
▶ Proszę przytrzymać wciśnięte przyciski ◀◀ / ▶ przez 2 sekundy w celu automatycznego wyszukania stacji radiowej.
▶ Proszę nacisnąć przycisk SELECT, aby wprowadzić częstotliwość radiową w polu numerycznym.
Zapamiętywanie stacji radiowych
▶ Proszę nacisnąć przycisk MEMORY, aby zapamiętać aktualnie ustawioną stację.
▶ Proszę nacisnąć przycisk SCAN, aby dla 6 miejsc w pamięci aktywnego pasma częstotliwości znaleźć i zapamiętać stacje o najsilniejszym sygnale.
√ Wyświetli się lista stacji.
▶ Proszę nacisnąć miejsce w pamięci, w którym powinna zostać zapamiętana stacja.
Zmiana częstotliwości
▶ Proszę nacisnąć przycisk BAND, aby zmienić pasmo częstotliwości.
5 Parowanie urządzeń bluetooth
Poprzez parowanie tworzone jest połączenie bluetooth między Państwa urządzeniem z funkcją bluetooth (np. telefonem komórkowym lub odtwarzaczami) a urządzeniem Moniceiver.
▶ Proszę naciskać przycisk SRC na pilocie zdalnego sterowania do momentu wybrania bluetootha.
lub
▶ Proszę otworzyć menu SOURCE na wyświetlaczu i wybrać bluetooth.
▶ Proszę włączyć funkcję bluetooth na swoim urządzeniu.
▶ Proszę rozpocząć wyszukiwanie dostępnych urządzeń bluetooth, naci-skając +.
√ Moniceiver rozpoczyna automatyczne wyszukiwanie urządzeń bluetooth i wyświetla dostępne urządzenia na liście.
WSKAZÓWKA
Należy uwzględniać informacje zawarte w instrukcji urządzenia bluetooth.
√ Jednocześnie na Państwa urządzeniu bluetooth, w ustawieniach funkcji bluetooth, Moniceiver wyświetlą się jako dostępne urządzenie.
▶ Proszę wybrać Moniceiver z listy wyników na Państwa urządzeniu bluetooth.
√ Pojawi się żądanie kodu parowania (ustawienie fabryczne: 0000).
▶ Proszę wprowadzić kod w Państwa urządzeniu bluetooth.
√ Nawiązywane jest połączenie.
√ Świeci się ikona bluetooth.
WSKAZÓWKA
W niektórych telefonach komórkowych należy wstępnie zdefiniować, czy połączenie bluetooth powinno być nawiązywane automatycznie. Telefon komórkowy należy ustawić w taki sposób, aby łączyć się automatycznie.
W celu rozłączenia połączenia bluetooth należy postępować w następujący sposób:
▶ Proszę przytrzymać naciśnięty przycisk Bluetooth.
√Połączenie zostanie zerwane.
6 Dane techniczne
WSKAZÓWKA
Więcej informacji technicznych dotyczących poszczególnych funkcji urządzenia Moniceiver przedstawiono w instrukcji montażu i obsługi na stronie internetowej pod adresem: www.dometic.com.
| PerfectView MC402 |
| Nr art.: 9102100024 | |
| Napięcie robocze: | 12 V== (10,5 V–15,8 V) |
| Maks. moc wyjściowa | 40 W x 4 kanały |
| Wyjściowa moc ciągła: | 25 W x 4 kanały |
| Bezpiecznik: 15 A | |
| Wymiary (Sz x W x G) 178 x 101,5 x 169 mm |
| Ciężar: ok. 1,9 kg | |
Atesty
Urządzenie posiada atest E4.
