РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PerfectView MC402 WAECO

Краткое руководство по эксплуатации

PL 145 Moniceiver

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

Дальнейшие указания по технике безопасности, монтажу и управлению приведены в подробной инструкции по монтажу и эксплуатации на сайте www.dometic.com.

1 Указания по технике безопасности

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Повреждения продукта из-за механических воздействий
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

1.1 Техника безопасности при работе прибора

ПРЕДУПРЕЖДЕНИЕ!

• Во избежание опасных ситуаций в дорожном движении не проигрывайте видео во время движения. Соблюдайте действующие законы и предписания.
• Во время движения используйте прибор только в качестве видеосистемы заднего обзора. Водителю категорически запрещается смотреть на монитор во время движения. Это может отвлечь водителя и привести к тяжелым авариям.
• Отрегулируйте громкость звука в приборе, чтобы все еще хорошо были слышны шумы дорожного движения, прежде всего, гудки и сирены.
• Во избежание искрообразования, возгорания или поражения электрическим током оберегайте прибор от влаги и сырости.
• Незамедлительно выключите прибор, если в него проникла влага, если из него идет дым или необычный запах. Обратитесь к изготовителю (адреса указаны на оборотной стороне инструкции).

- Этот читающее устройство сертифицировано согласно классу защиты лазеров 1. Доступное лазерное излучение безопасно при предвидимых условиях. Не смотрите прямо на лазерный луч. Не вскрывайте корпус прибора. Не выполняйте ремонта прибора. Обратитесь к изготовителю (адреса указаны на оборотной стороне инструкции).

ВНИМАНИЕ!

• Если монитор используется в автомобиле, то во время работы автомобиль должен двигаться, чтобы не разряжалась его аккумуляторная батарея.
• Устанавливайте в прибор только круглые диски. Не используйте диски другой формы.
• Очищайте диски только мягкой, сухой тряпкой в направлении от центра к краям. Для устранения загрязнений можно использовать нейтральные чистящие средства.
• Новые диски могут иметь заусенцы, расположенные по краю диска. Удалите эти заусенцы, например, осторожно проведя карандашом снаружи вдоль края диска.

2 Общий вид прибора

2.1 Органы управления на монисивере

1 2 3 4 5 6 7 8 10 9

No	Наименование
1	Кнопка EJECT	Выталкивает диск из дисковода
2	Кнопка MENU	– Выполняет переключениемежду главным меню и меню источника воспроизведения
3	Поворотная ручкаON/OFF/VOLUME	– Включает и выключает прибор– Регулирует громкость– Отключает звук– Регулирует яркость
4	Кнопка BRIGHTNESS	Активирует режим настройкияркости дисплея.
5	Кнопка RESET	Выполняет сброс настроек при-бора
6	AV-вход	Аудио-/видеовход для внешнихприборов, стерео-штекер типаМ3, 3,5 мм
7	USB-порт	Разъем для USB-накопителя
8	Гнездо для карты памятиSD или MMC	Слот для карт памяти
9	Сенсорный экран	Дисплей с сенсорным вводом
10	Дисковод	Слот для CD, VDC и DVD

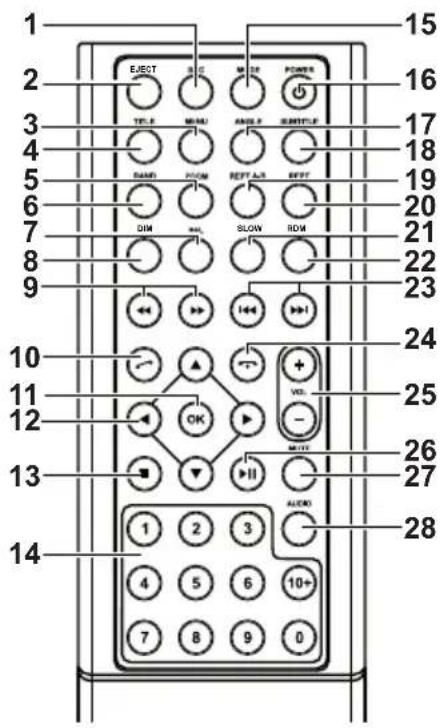

2.2 Пульт дистанционного управления монесивером

1 2 3 4 5 6 7 8 9 10 11 12 13 14 EJEST TITLE MUSH ANGLE SIGHTLE BAND PROM LEFT A/S LEFT DIM MAX SLOW RUM 22 23 24 25 26 27 28 1 2 3 4 5 6 10+ 7 8 9 0

№ Наименование

1	SRC	Выбор источника воспроизведения– Радио– Диск– Карта памяти SD/MMC– USB– AV-IN 1 (аудиовход на лицевой панели при-бора)– AV-IN 2 (аудиовход на задней панели при-бора)– Bluetooth
2	E	J	E	C	T	Извлечение диска
3 Меню	Отображение меню DVD
4	TITLE	Вызов списка треков и сегментов DVD
5	Z	O	O	M	Масштабирование (DVD/VCD)
6	BAND	Выбор диапазона частот
7	SEL	Вызов меню EQ SETTINGS

No	Наименование
8	D	I	M Регулировка яркости
9	◀/▶	Быстрый поиск вперед/назад
10		Позвонить/принять вызов
11 ОК Ввод
12	◀/▶	Навигация по дисплею
	▲/▼
13 – Остановка воспроизведения– Назад
14 0–9, 10+ Цифровой блок
15	MODE	Отображение менюSOURCE
16 POWER Включение/выключение
17	ANGLE	Выбор угла рассматривания для DVD
18	SUBTITLE	Отображение субтреков DVD
19	REPT A–B	Воспроизведение интервала A – B трека
20	REPT	Повторное воспроизведение
21	SLO	Замедленное воспроизведение
22	RDM	Воспроизведение треков в случайной последовательности
23	◀/▶	– Настройка радиостанций (радио)– Пропустить/выбрать трек (CD/DVD/VCD)
24		Положить трубка/отменить вызов
25	VOL +/-	Изменение громкости
26	▶II	Начать/приостановить воспроизведение
27	MUTE	Отключение звука
28	AUDIO	Выбор языка (DVD)

УКАЗАНИЕ

Монисивером можно управлять кнопками, с дисплея на приборе или пультом дистанционного управления.

Пульт дистанционного управления имеет радиус действия от 3 до 5 метров.

2.3 Первые настройки

На трех страницах меню можно вызвать доступные функции монисивера.

▶ Перелистывание выполняйте кнопками ← или →. Доступны следующие функции:
- Radio
- Disc
- Bluetooth
- R - U S B
- USB/iPod
- AV-IN1
- AV-IN 2
- SD
- DAB
- SWC
- Settings

▶ Для выбора нужной функции монисивера нажмите на соответствующий символ.

Выбор языка

▶ Нажмите SETTINGS, чтобы появилось меню Settings.
▶ Для выбора языка нажмите GENERAL.

Настройка даты и времени

Нажмите два раза на значение времени на дисплее, чтобы изменить индикацию.

Можно переходить между двумя режимами индикации.

▶ Нажмите SETTINGS, чтобы появилось меню Settings.
Нажмите TIME, чтобы выполнить настройки даты и времени.

Регулировка эквалайзера (EQ)

▶ Для регулировки эквалайзера нажмите 🚗 на дисплее или кнопку SEL на пульте дистанционного управления.

Вы можете установить режим эквалайзера, такие параметры, как низкие частоты (Bas)/средние частоты (Mid)/высокие частоты (Tre) и настройки уровня сигнала/баланса.

3 Управление монисивером

УКАЗАНИЕ

• Монисивером можно управлять кнопками, с дисплея на приборе или пультом дистанционного управления.
• Акустический сигнал подтверждает выбор нужных функций. Акустический сигнал можно деактивировать в меню SETTINGS. Дальнейшая информация о настройках, которые можно выполнить в приборе, приведена в инструкции по монтажу и эксплуатации.

Включение и выключение прибора

▶ Для включения прибора нажмите поворотную ручку ON/OFF/VOLUME или кнопку POWER на пульте дистанционного управления.
√ Прибор включается с настройками, которые были активированы перед последним выключением.
▶ Для выключения прибора удерживайте поворотную ручку ON/OFF/VOLUME нажатой две секунды или нажмите кнопку POWER на пульте дистанционного управления.

Выбор источника воспроизведения

▶Нажмите кнопку MENU на приборе.
√ На дисплее появляется меню нужного источника.

Источник воспроизведения можно выбрать и с пульта дистанционного управления. Для этого нажимайте кнопку SRC на пульте дистанционного управления до тех пор, пока не выберите нужный источник.

Источник воспроизведения можно выбрать и на дисплее. Для этого коснитесь символа нужного источника на дисплее.

УКАЗАНИЕ

Источник не может быть выбран, если он не готов к воспроизведению. После установки носителя данных подождите несколько секунд, пока прибор автоматически не считает имеющиеся файлы и не покажет их на дисплее.

3.1 Установка и извлечение диска

Установка диска

УКАЗАНИЕ

• После установки диска прибор сразу же переходит в нужный режим воспроизведения.
• Длительность чтения дисков, содержащих файлы МРЗ или файлы различных форматов, может составлять свыше одной минуты.

▶ Вставьте диск в слот.
√ Во время автоматического чтения прибором находящихся на носителе данных файлов на дисплее появляется сообщение LOADING.
√ Если диск не может быть воспроизведен или при чтении возникла ошибка, то на дисплее появляется сообщение ERROR.
√ В зависимости от режима воспроизведения, на дисплее отображается меню.

Извлечение диска

УКАЗАНИЕ

• Вы можете извлечь диск даже в том случае, если прибор выключен.
• После извлечения диска прибор автоматически переходит в предыдущий режим воспроизведения.

▶ Нажмите кнопку ▲.

√ Диск выталкивается из слота.
√ Если диск не извлечь из прибора в течение 10 секунд, то он автоматически снова втягивается в слот.

3.2 Установка и удаление носителей данных

Установка карты памяти

Откройте крышку и вставьте карту памяти SD или MMC в гнездо так, чтобы карта зафиксировалась в нем.
√ Прибор прочитывает файлы на карте памяти и отображает их на дисплее.

Удаление карты памяти

▶ Смените режим воспроизведения.
▶ Вдавите карту памяти внутрь, а затем отпустите ее.
▶ Вытащите карту памяти из гнезда и закройте крышку.

Установка USB-накопителя

К прибору можно присоединить USB-накопитель.

УКАЗАНИЕ

Прибор может воспроизводить файлы MP3, сохраненные на USB-накопителе.

Откройте крышку и вставьте USB-накопитель в USB-порт.
√ Прибор прочитывает файлы на USB-накопителе и отображает их на дисплее.

Удаление USB-накопителя

▶ Смените режим воспроизведения.
▶ Вытащите USB-накопитель из порта и закройте крышку.

4 Прослушивание радио

Радиоприемник имеет диапазоны частот FM1, FM2, FM3, AM1 и AM2.

Для каждого диапазона частот имеется по шесть ячеек памяти.

Выбор радио как источника воспроизведения

▶ Выберите источник воспроизведения, см. гл. «Выбор источника воспроизведения» на стр. 139.

Выбор радиостанции

▶ Для выбора нужной радиостанции коснитесь символа одной из ячеек памяти P1 - P6 на дисплее.

Поиск радиостанций

Вы можете настроить радиостанцию вручную, настроив требуемую частоту либо кнопками со стрелками, либо с цифрового блока.

▶ Для ручного поиска радиостанции нажмите кнопки ◀◀ / ▶◀.
▶ Для автоматического поиска радиостанции удерживайте кнопки ◀/ ▶ нажатыми 2 секунды.
▶ Для ввода частоты вещания радиостанции с цифрового блока нажмите кнопку SELECT.

Сохранение радиостанции в памяти

▶ Для сохранения настроенной радиостанции в памяти нажмите MEMORY.
Нажмите кнопку SCAN, чтобы для 6 ячеек памяти активного диапазона частот найти и сохранить радиостанцию с наиболее сильным сигналом.
√ Появляется список радиостанций.
Нажмите символ ячейки памяти, в которой должна быть сохранена радиостанция.

Смена диапазона частот

▶ Для смены диапазона частот нажмите кнопку BAND.

5 Сопряжение Bluetooth-устройств

Посредством сопряжения устанавливается первоначальное Bluetooth- соединение между Bluetooth-устройством (например, мобильным теле- фоном или воспроизводящими устройствами) и монисивером.

Нажимайте кнопку SRC на пульте дистанционного управления до тех пор, пока не выберите Bluetooth.

ИЛИ

▶ Откройте меню SOURCE на дисплее и выберите Bluetooth.
▶ Включите на Bluetooth-устройстве функцию Bluetooth.
▶ Начните поиск доступных Bluetooth-устройств, нажав +.
√Монисивер начинает автоматический поиск Bluetooth-устройств и показывает список доступных устройств.

УКАЗАНИЕ

Следуйте также инструкции по эксплуатации Bluetooth-устройства.

√ Одновременно на Bluetooth-устройстве в настройках Bluetooth в качестве доступного устройства отображается монисивер.
▶ Выберите монисивер в списке результатов в Bluetooth-устройстве.
√ Запрашивается ключ сопряжения (заводская настройка: 0000).
▶ Введите ключ в Bluetooth-устройстве.
√Устанавливается соединение.
√ Загорается символ Bluetooth.

УКАЗАНИЕ

В некоторых мобильных телефонах необходимо предварительно настроить, должно ли автоматически устанавливаться Bluetooth-соединение или нет. Вы должны настроить мобильный телефон так, чтобы соединение выполнялось автоматически.

При отключении Bluetooth-соединения соблюдайте следующий порядок действий:

▶ Удерживайте нажатой кнопку Bluetooth.

√Соединение отключается.

6 Технические данные

УКАЗАНИЕ

Дальнейшие технические данные к отдельным функциям мо- нисивера приведены в инструкции по монтажу и эксплуата- ции на сайте www.dometic.com.

	PerfectView MC402
Арт. No: 9102100024
Рабочее напряжение:	12 В--- (10,5 В–15,8 В)
Максимальная выходная мощность:	60 Вт x 4 канала
Длительная выходная мощность:	25 Вт x 4 канала
Предохранитель:	15 А
Размеры Ш x В x Г:	178 x 101,5 x 169 мм
Вес:	ок. 1,9 кг

Допуски

Прибор имеет допуск E4.
