KÄYTTÖOHJE PerfectView MC402 WAECO

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Lisätietoja turvallisuudesta, kiinnittämisestä ja käytöstä saat yksityiskohtaisista asennus- ja käyttöohjeista, jotka löydät internetistä osoitteesta www.dometic.com.

1 Turvallisuusohjeita

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

1.1 Laitteen käyttöturvallisuus

VAROITUS!

• Älä toista videoita koskaan ajon aikana, jotta vältät vaaratilanteet tieliikenteessä. Noudata maakohtaisia lakeja ja määräyksiä.
• Käytä laitetta ajon aikana ainoastaan peruutuskamerajärjestelmänä. Kuljettaja ei saa missään tapauksessa katsella monitoria ajon aikana. Tämä voi hämätä kuljettajaa ja johtaa vakaviin onnettomuuksiin.
• Säädä laitteen äänenvoimakkuus niin, että pystyt edelleen kuulemaan tieliikenteen äänet, varsinkin tööttäykset ja merkkiää-net.
• Suojaa laite kosteudelta ja märältä kipinöinnin, tulipalon ja sähköiskujen välttämiseksi.
• Kytke laite välittömästi pois päältä, jos sen sisään on mennyt vettä, jos laitteesta tulee savua tai jos laite synnyttää epätavallista hajua. Käänny valmistajan puoleen (osoitteet käyttöohjeen takasivulla).

- Tämä lukulaite on sertifioitu lasersuojaluokkaa 1 vastaavasti. Syntyvä lasersäteily on järkevässä ja ennustettavassa käytössä turvallista. Vältä katsomasta suoraan lasersäteeseen. Älä koskaan avaa laitteen koteloa. Älä tee laitteeseen mitään korjauksia. Käänny valmistajan puoleen (osoitteet käyttöohjeen takasivulla).

HUOMAUTUS!

• Jos käytätte monitoria ajoneuvossa, ajoneuvon tulisi olla käytön aikana päällä, jotta ajoneuvon akku ei tyhjene.
• Aseta laitteeseen vain pyöreitä levyjä. Älä käytä muun muotoisia levyjä.
• Puhdista levyjä vain pehmeällä, kuivalla liinalla pyyhkimällä keskeltä reunaan päin. Voit käyttää lian poistamiseen mietoa puhdistusainetta.
• Uusien levyjen reunassa voi olla jäänteitä. Siisti tällaiset levyt siten, että kuljetat esim. kynää varovasti ulkoreunaa pitkin

2 Yleiskatsaus laitteeseen

2.1 Moniceiverin käyttölaitteet

1 2 3 4 5 6 7 8 10 9

Nro Nimitys

1 Painike EJECT Työntää levyn ulos levypesästä
2 Painike MENU – Vaihtaa päävalikon ja toistoläh-teen valikon välillä
3 KääntöpainikeON/OFF/VOLUME	– Kytkee laitteen päälle ja pois– Säätää äänenvoimakkuutta– Mykistää– Säätää kirkkautta
4 Painike BRIGHTNESS Painikkeella voi siirtyä näytön kirkkauden asetustilaan.
5 Painike RESET Palauttaa laitteen alkuasetukset
6 AV-tulo Audio-/videotulo ulkoisia laitteita varten, 3,5 mm:n stereo-jakkipistoke
7 USB-liitäntä USB-tallennusvälineen liitäntä
8 Korttipaikka SD- tai MMC-muistikorttia varten	Muistikortille tarkoitettu pesä
9 Touchscreen Kosketusnäyttö
10 Levypesä	Pesä CD-, VDC- ja DVD-levyjä var-ten

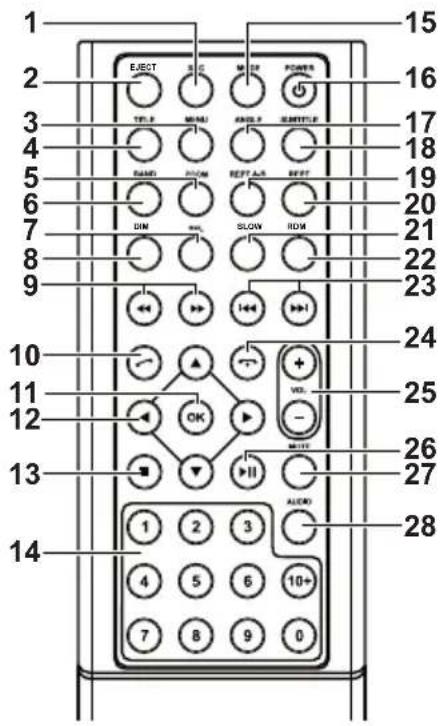

2.2 Moniceiverin kaukosäädin

1 SRC Toistolähteen valinta

- Radio

- Levy

- SD/MMC-muistikortti

- USB

- AV-IN 1 (laitteen etupaneelissa oleva audiotulo)

- AV-IN 2 (laitteen takapuolella oleva audiotulo)

- Bluetooth

2 EJECT Poistaa levyn

3 MENU Näyttää DVD-levyn valikon

4 TITLE Hakee DVD-levyn nimike- ja kappalelistan esiin

5 ZOOM Zoomaus (DVD/VCD)

6 BAND Taajuusalueen valinta

7 SEL Hakee valikon EQ SETTINGS esiin

8 DIM Kirkkauden säätäminen

9 ◀◀ / ▶ Pikakelaus eteenpäin/taaksepäin

Nro	Nimitys
10	Soitto/soiton vastaanotto
11	OK Syöttö
12	Navigointi/näytöllä
	▲/▼
13	-Toiston■ pysäytys
	-Takaisin
14	0–9, 10+ Numerot
15	MODE ValikonSOURCEnäyttö
16	POWER Päälle/pois
17	ANGLE Katselukulman valinta DVD-levyllä
18	SUBTITLE DVD-levyn tekstityksen näyttö
19	REPT A–B Kappaleen A – B-katkelman toisto
20	REPT Uudelleentoisto
21	SLO Hidastettu toisto
22	RDM Kappaleiden toisto satunnaisjärjestyksessä
23	-Lähettimen•viritys (radio)
	-Kappaleen ohitus/valinta (CD/DVD/VCD)
24	Lopetus/soiton katkaisu
25	VOL +/- Äänenvoimakkuuden muuttaminen
26	Toiston käynnistys/keskeytys
27	MUTE Äänen mykistys
28	AUDIO Kielen asetus (DVD)

OHJE

Moniceiveria voidaan ohjata painikkeiden avulla, laitteen näytön avulla tai kaukosäätimellä.

Kaukosäätimen kantama on 3 – 5 m.

2.3 Ensimmäiset säädöt

Moniceiverin käytettävissä olevat toiminnot voidaan hakea esiin kolmelta valikkosivulta.

▶Selaa eteen ja taakse näytön painikkeella tai. Käyttävissä on seuraavat toiminnot:

• Radio
• L e v y
• Bluetooth
• R - U S B
• USB/iPod
• AV-IN1
• AV-IN 2
• SD
• DAB
• SWC
• Asetukset

- Valitse Moniceiverin haluttu toiminto käyttöön näpäyttämällä vastaavaa symbolia.

Kielen säätäminen.

▶ Paina SETTINGS hakeaksesi näyttöön Settings-valikon.
▶ Paina GENERAL määrittääksesi kielen.

Päivämäärän ja kellonajan muuttaminen

▶Muuta näyttöä näpäyttämällä näytön kellonaikaa kaksi kertaa.

Voit valita kahdesta näyttötavasta.

▶ Paina SETTINGS hakeaksesi näyttöön Settings-valikon.
▶ Paina TIME säätääksesi päivämäärää ja kellonaikaa.

Taajuuskorjaimen (EQ) säätäminen

▶ Paina näytön kuvaketta 🚗 tai kaukosäätimen painiketta SEL säätäkse-si taajuuskorjainta.

Voit määrätä EQ-tilan sekä muuttujia kuten esim. basson(Bas)/keskitaajuudet (Mid)/korkeat taajuudet (Tre) ja fader/tasapaino-säädön.

3 Moniceiverin käyttö

OHJE

• Moniceiveria voidaan ohjata painikkeiden avulla, laitteen näytön avulla tai kaukosäätimellä.
• Haluttujen toimintojen valinta kuitataan akustisella signaalilla. Akustinen signaali voidaan deaktivoida valikossa SETTINGS. Asennus- ja käyttöohjeesta löydät tietoa niistä säädöistä, joita voit tehdä laitteeseen.

Laitteen kytkeminen päälle ja pois

Kytke laite päälle painamalla kääntöpainiketta ON/OFF/VOLUME tai kaukosäätimen painiketta POWER.
√ Laite kytkeytyy päälle niille asetuksille, jotka olivat käytössä edellisellä käyttökerralla.
Kytke laite pois päältä painamalla kääntöpainiketta ON/OFF/VOLUME kaksi sekuntia tai paina kaukosäätimen painiketta POWER.

Toistolähteen valinta

▶ Paina laitteen painiketta MENU.

√Halutun lähteen valikko näytetään näytöllä.

Voit valita toistolähteen myös kaukosäätimellä. Paina tätä varten kaukosää- timen painiketta SRC niin pitkään, että olet valinnut halutun lähteen.

Voit valita toistolähteen myös näytöltä. Kosketa tätä varten haluttua lähdettä näytöllä.

OHJE

Lähdettä ei voi valita, jos se ei ole valmiina toistoon. Odota tallennusvälineen syöttämisen jälkeen muutamia sekunteja, että laite lukee olemassa olevat tiedostot automaattisesti ja näyttää ne näytöllä.

3.1 Levyn syöttäminen ja poistaminen

Levyn syöttäminen

OHJE

• Laite siirtyy oikeaan toistotilaan heti, kun syötät siihen levyn.
• Lukeminen voi kestää yli minuutin levyillä, jotka sisältävät MP3-tiedostoja tai erilaisia tiedostomuotoja.

▶Työnnä levy levypesään.

√ Näytölle ilmestyy ilmoitus LOADING, joka näkyy samaan aikaan, kun laite lukee automaattisesti tallenteen sisältämät tiedostot.
√ Näytölle ilmestyy ilmoitus ERROR, jos levyä ei ole mahdollista toistaa tai lukutapahtumassa on ilmennyt virhe.
√Valikko näytetään näytöllä toistotilaa vastaavasti.

Levyn poistaminen

OHJE

• Voit poistaa levyn myös silloin, kun laite on pois päältä.
• Laite siirtyy automaattisesti edeltävään toistotilaan, kun levy on poistettu.

▶Paina painiketta .

√Levy työnnetään ulos levypesästä.
√Jos levyä ei oteta pois laitteesta 10 sekunnin kuluessa, se vedetään automaattisesti takaisin levypesään.

3.2 Tallennusvälineiden asettaminen ja poistaminen

Muistikortin asettaminen

Avaa kansi ja työnnä SD- tai MMC-muistikorttia korttipaikkaan, kunnes se loksahtaa paikalleen.
√ Laite lukee muistikortin sisältämät tiedostot ja näyttää ne näytöllä.

Muistikortin poistaminen

▶Vaihda toistotilaa.
▶Paina muistikorttia sisään ja päästä se vapaaksi.
▶ Vedä muistikortti pois korttipaikasta ja sulje peitelevy.

USB-tallennusvälineen asettaminen

Voit liittää laitteeseen USB-tallennusvälineen.

OHJE

Laite voi soittaa MP3-tiedostoja, jotka on tallennettu USB-tallennusvälineelle.

▶ Avaa peitelevy ja liitä USB-tallennusväline USB-liittimeen.
√ Laite lukee USB-tallennusvälineen sisältämät tiedostot ja näyttää ne näytöllä.

USB-tallennusvälineen poistaminen

▶Vaihda toistotilaa.
▶Vedä USB-tallennusväline pois ja sulje peitelevy.

4 Radion kuunteleminen

Radiossa on taajuusalueet FM1, FM2, FM3, AM1 ja AM2. Jokaisella taajuus-alueella on käytettävissä kuusi muistipaikkaa.

Radion valinta toistolähteeksi

▶ Valitse toistolähde, katso kap. "Toistolähteen valinta" sivulla 116.

Radiolähettimen valinta

▶ Kosketa näytön muistipaikkoja P1 – P6 valitaksesi halutun lähettimen.

Radiolähettimen etsiminen

Voit virittää radiolähettimen kuuluviin manuaalisesti joko painamalla nuolipainikkeita tai asettamalla halutun taajuuden numerokentän avulla.

▶ Paina painikkeita << / >> etsiäksesi lähettimen manuaalisesti.

▶ Pidä painikkeet << / >> 2 painettuna etsiäksesi lähettimen automaattisesti.
▶ Paina SELECT syöttääksesi taajuuden numerokentän avulla.

Radiolähetinten tallentaminen

▶ Paina MEMORY tallentaaksesi parhaillaan viritettynä olevan lähettimen.
▶ Paina painiketta SCAN etsiäksesi valitun taajuusalueen kuusi signaaliltaan voimakkainta lähetintä ja tallentaaksesi ne 6 muistipaikkaan.

√Lähetinlista tulee näkyviin.

▶Paina muistipaikkaa, johon haluat tallentaa lähettimen.

Taajuuden vaihtaminen

▶ Paina painiketta BAND vaihtaaksesi taajuusalueetta.

5 Bluetooth-laitteiden yhdistäminen

Yhdistämisessä luot ensi kertaa Bluetooth-yhteyden Bluetooth-laitteesi (esim. matkapuhelin tai toistolaitteet) ja Moniceiverin välille.

▶ Paina kaukosäätimen painiketta SRC niin pitkään, että olet valinnut Bluetooth.

tai

▶ Avaa valikko SOURCE näytöltä ja valitse Bluetooth.
▶Kytke Bluetooth-laitteesi Bluetooth-toiminto päälle.
Käynnistä käytettävissä olevien Bluetooth-laitteiden etsintä painamalla painiketta +.
√ Moniceiver alkaa etsiä Bluetooth-laitteita automaattisesti ja näyttää käytettävissä olevat laitteet luettelona.

OHJE

Noudata myös Bluetooth-laitteesi käyttöohjetta.

√ Samanaikaisesti Moniceiver näytetään Bluetooth-laitteesi Bluetooth-sää-döissä käytettävissä olevana laitteena.
▶ Valitse Moniceiver Bluetooth-laitteesi tulosluettelosta.
√Yhdistämiskoodi (tehdasasetus: 0000) kysytään.

▶Syötä koodi Bluetooth-laitteeseesi.
√Yhteys luodaan.
√Bluetooth-symboli palaa.

OHJE

Eräissä matkapuhelimissa täytyy valita ennakolta, halutaanko Bluetooth-yhteys luoda automaattisesti vai ei. Sinun tulee säätää matkapuhelimesi niin, että se yhdistetään automaattisesti.

Toimi seuraavasti Bluetooth-yhteyden katkaisemiseksi:

▶ Pidä painike Bluetooth painettuna.
√Yhteys katkaistaan.

6 Tekniset tiedot

OHJE

Lisää Moniceiverin yksittäisten toimintojen teknisiä tietoja löydät asennus- ja käyttöohjeista, jotka löydät internetistä osoitteesta www.dometic.com.

	PerfectView MC402
Tuotenro: 9102100024
Käyttöjännite:	12 V--- (10,5 V–15,8 V)
Maksimilähtöteho: 40 W x 4 kanavaa
Jatkuva lähtöteho: 25 W x 4 kanavaa
Sulake: 15 A
Mitat L x K x S: 178 x 101,5 x 169 mm
Paino: noin 1,9 kg

Hyväksynnät

Laitteella on E4-hyväksyntä.
