CD105 - Broyeur BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type d'appareil	Broyeur
Puissance	2400 W
Capacité du réservoir	50 L
Vitesse de coupe	40 tours/min
Poids	15 kg
Dimensions	80 x 60 x 40 cm
Matériau de construction	Acier et plastique
Utilisation recommandée	Déchets de jardin, branches jusqu'à 40 mm de diamètre
Maintenance	Nettoyage régulier des lames, vérification des câbles électriques
Sécurité	Protection contre les surcharges, interrupteur de sécurité
Garantie	2 ans
Informations supplémentaires	Facile à ranger grâce à sa conception compacte

FOIRE AUX QUESTIONS - CD105 BLACK & DECKER

Le broyeur BLACK & DECKER CD105 ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que le couvercle est bien fermé, car le broyeur ne démarrera pas si le couvercle est ouvert.

Comment nettoyer le broyeur après utilisation ?

Débranchez l'appareil avant de le nettoyer. Utilisez une brosse douce pour enlever les débris. Ne plongez pas le broyeur dans l'eau et n'utilisez pas de produits abrasifs.

Que faire si le broyeur se bloque ?

Si le broyeur se bloque, débranchez-le immédiatement. Retirez les débris coincés à l'aide d'un outil approprié, comme une pince. Ne tentez pas d'enlever les obstructions avec les mains.

Quel type de déchets peut-on broyer avec le CD105 ?

Le broyeur est conçu pour broyer des déchets de jardin tels que des branches, des feuilles et des petits débris organiques. Évitez de broyer des matériaux durs comme des pierres ou des métaux.

Le broyeur fait un bruit étrange. Est-ce normal ?

Un bruit inhabituel peut indiquer un problème. Vérifiez s'il y a des obstructions ou des pièces desserrées. Si le problème persiste, contactez le service client pour assistance.

Quelle est la capacité maximale de broyage du BLACK & DECKER CD105 ?

La capacité de broyage dépend du type de matériau, mais en général, il peut traiter des branches jusqu'à 40 mm de diamètre.

Puis-je utiliser le broyeur sous la pluie ?

Non, il est déconseillé d'utiliser le broyeur sous la pluie ou dans des conditions humides. Cela pourrait endommager l'appareil et présenter un risque électrique.

Comment stocker le broyeur correctement ?

Assurez-vous que le broyeur est propre et sec avant de le ranger. Conservez-le dans un endroit sec et frais, à l'abri de l'humidité et des températures extrêmes.

MODE D'EMPLOI CD105 BLACK & DECKER

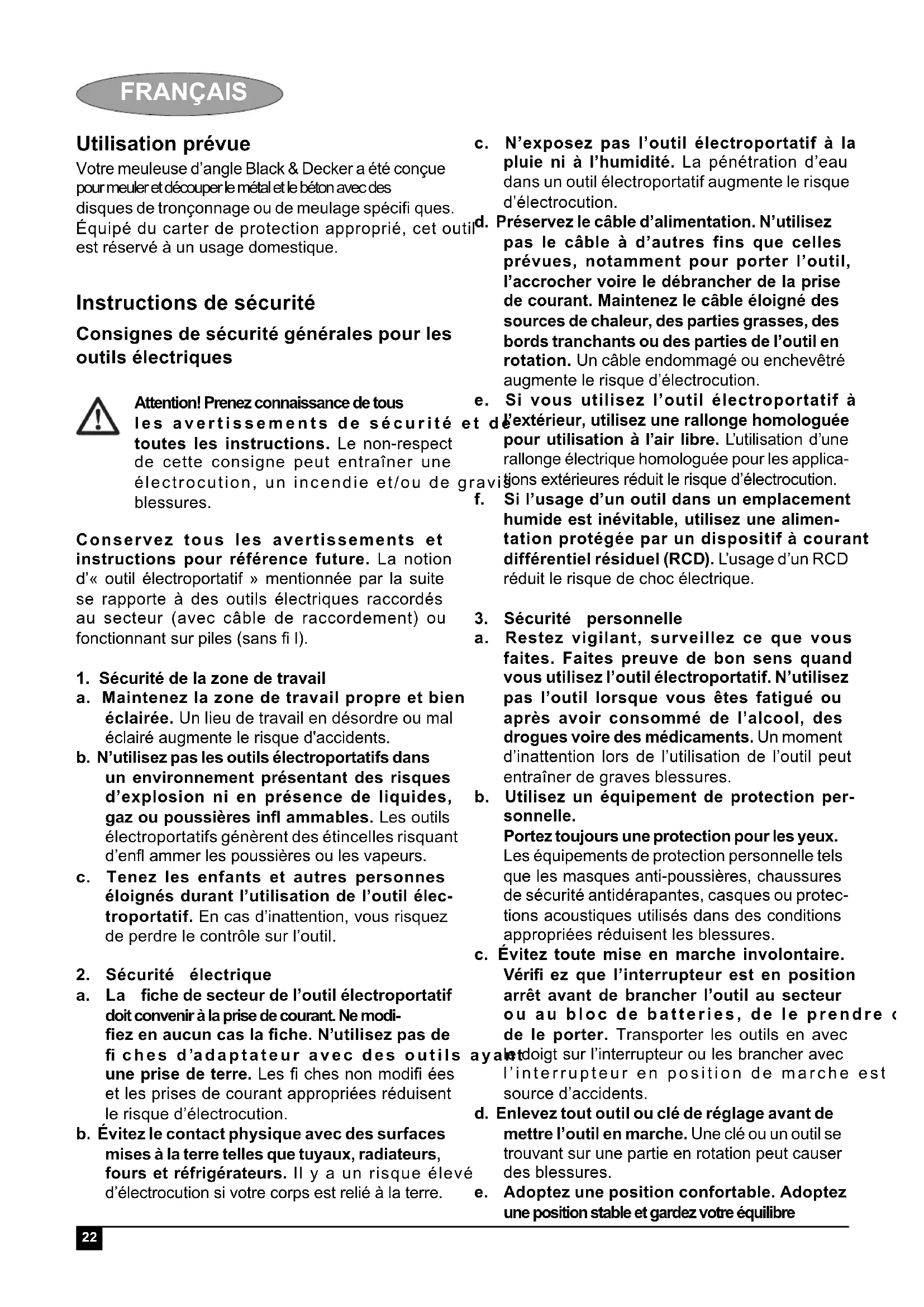

Français (Traduction des instructions d'origine) 22

Votre meuleuse d'angle Black & Decker a été conçue pour meuler et découper le métal et le béton avec des disques de tronçonnage ou de meulage spécifiques. Équipé du carter de protection approprié, cet outil est réservé à un usage domestique.

Consignes de sécurité générales pour les outils électriques

Attention! Prenez connaissance de tous les avertissements de sécurité et de toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou des blessures.

Conservez tous les avertissements et instructions pour référence future. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles (sans fil).

1. Sécurité de la zone de travail

a. Maintenez la zone de travail propre et bien éclairée. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilisez pas les outils electroportatifs dans un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables. Les outils electroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.

c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil electroportatif. En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.

1. Sécurité électrique

a. La fiche de secteur de l'outil electroportatif doit convenir à la prise de courant. Ne modifiez en aucun cas la fiche. Ne utilisez pas de fiches d'adaptateur avec des outils une prise de terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque d'électrocution.

b. Évitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, portes et réfrigérateurs. Il y a un risque élevé d'électrocution si votre corps est relié à la terre.

c. N'exposez pas l'outil electroportatif à la pluie ni à l'humidité. La pénétration d'eau dans un outil electroportatif augmente le risque d'électrocution.

d. Préservez le câble d'alimentation. N'utilisez pas le câble à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher ou le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation. Un câble endommagé ou enchevêtré augmente le risque d'électrocution.

e. Si vous utilisez l'outil electroportatif à l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'électrocution.

f. Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

1. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil electroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures.

b. Utilisez un équipement de protection personnelle. Portez une protection pour les yeux. Les équipements de protection personnelle tels que les masques anti-poussières, chaussures de sécurité antidérapantes, casques ou protections acoustiques utilisés dans des conditions appropriées réduisent les blessures.

c. Évitez toute mise en marche involontaire. Vérifiez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur ou au bloc de batteries, de le prendre et de le porter. Transporter les outils en ayant le doigt sur l'interrupteur ou les brancher avec l'interrupteur en position de marche est source d'accidents.

d. Enlevez tout outil ou clé de réglage avant de mettre l'outil en marche. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une position stable et gardez votre équilibre.

à tout moment. Vous contrôlez mieux l'outil dans des situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de vêtements flottants ou de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.

g. Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez qu'ils sont correctement raccordés et utilisés. L'utilisation de tels appareils permet de réduire les dangers liés aux poussières.

1. Utilisation des outils electroportatifs et précautions

a. Ne surchargez pas l'outil. Utilisez l'outil electroportatif approprié pour le travail à effectuer. Avec l'outil electroportatif approprié, vous travaillerez moins et avec plus de sécurité à la vitesse pour laquelle il a été conçu.

b. N'utilisez pas un outil electroportatif dont l'interrupteur est défectueux. Un outil electroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c. Déconnectez la prise de la source d'alimentation ou le pack-batterie de l'outil électrique avant tout réglage, changement d'accessoire ou rangement des outils électriques. Cette mesure de précaution empêche une mise en marche par mégarde.

d. Rangez les outils electroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser. Les outils electroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e. Prenez soin des outils electroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils electroportatifs mal entretenus.

Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent

moins souvent et peuvent être guidés plus facilement.

g. Utilisez l'outil électrique, les accessoires et forets, etc. conformément à ces instructions, en tenant compte des conditions de travail et des tâches à effectuer.

L'utilisation des outils electroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

5. Réparations

a. Faites réparer votre outil electroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange d'origine. La fiabilité de l'outil sera ainsi maintenue.

Avertissements de sécurité additionnels pour les outils électriques

Attention! Avertissements de sécurité additionnels pour les opérations de meulage, de ponçage, de brossage, de polissage ou de tronçonnage par abrasion.

Cet outil électrique est conçu pour être utilisé comme une meuleuse, une ponceuse, une Brosse métallique, une polisseuse et une tronçonneuse. Lisez tous les avertissements de sécurité, instructions, illustrations et spécifications fournis avec cet outil électrique.

Le non-respect des instructions indiquées ci-dessous peut entraîner une électrocution, un incendie ou de graves blessures.

Les opérations pour lesquelles cet outil électrique n'a pas été conçu sont des sources de dangers et de blessures.

Utilisez uniquement les accessoires spécifiques conçus et commandés par le fabricant de l'outil. Il ne suffit pas qu'un accessoire soit adaptable sur votre outil électrique pour assurer son utilisation en toute sécurité.

La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximale mentionnée sur l'outil électrique. Les accessoires dépassant leur vitesse nominale peuvent se rompre et être projetés.

Le diamètre extérieur et l'épaisseur de votre accessoire doivent respecter la capacité nominale de votre outil électrique. Des accessoires d'une taille incorrecte ne peuvent bénéficier d'une protection et d'un contrôle adéquats.

L'alésage des roues, brides, tampons de support ou autres accessoires doit s'adapter correctement à l'axe de l'outil électrique. Les accessoires dont l'alésage ne correspond pas au système de fixation de l'outil électrique sont déséquilibrés, vibrent excessivement et peuvent causer une perte de contrôle. N'utilisez pas un accessoire endommagé. Avant chaque utilisation, vérifiez l'état de l'accessoire:

disque abrasif ébréché ou fissuré, tampon de support fissuré, usure ou dégâts excessifs, brosse métallique aux fils libres ou cassés. Si l'outil électrique ou l'accessoire tombe, vérifiez son état ou installez un accessoire en parfait état. Après l'inspection et l'installation d'un accessoire, faites marcher l'outil électrique à la vitesse maximum à vide pendant une minute. Un accessoire endommagé casse normalement après ce délai de test.

• Portez un équipement de protection personnelle.

Selon l'application, utilisez un écran facial, un masque de sécurité ou des lunettes de sécurité. Selon les besoins, portez un masque anti-poussière, une protection auditive, des gants et un tablier d'atelier capable de stopper de petits fragments générés par l'abrasion ou de la pièce à ouvrer. La protection oculaire doit pouvoir arrêter les débris projetés par les diverses opérations. Le masque anti-poussière ou le respirateur doit pouvoir filtrer les particules générées par l'opération. Une exposition prolongée à des bruits d'une intensité élevée peut engendrer une perte de l'audition.

Maintenez les passants à distance de sécurité de la zone de travail. Qui PENETRANT dans la zone de travail doit porter un équipement de protection personnelle. Des fragments de pièce à ouvrer ou un accessoire cassé peuvent être projetés et blesser au-delà de la zone de travail immédiate. Tenez l'outil electroportatif au niveau des surfaces de prise isolées car il est possible que la semelle/ bande de ponçage soient en contact avec le câble. En coupant un fil sous tension, la charge électrique passe d parties métalliques de l'outil electroportatif et il y a risque de choc électrique. Positionnez le cordon à l'écart de l'accessoire en rotation. Si vous perdez le contrôle, le cordon peut être coupé ou attrapé et votre main ou bras être attiré dans l'accessoire en rotation.

Ne posez jamais l'outil électrique tant que l'accessoire ne s'est pas arrêté complètement. L'accessoire en rotation peut toucher la surface et faire échapper l'outil électrique à votre contrôle. N'utilisez pas l'outil électrique en le tenant à vos côtés. Un contact accidentel avec l'accessoire en rotation pourrait attraper vos vêtements et attirer l'accessoire vers votre corps. Nettoyez régulièrement les fentes de ventilation de l'outil électrique. Le ventilateur du moteur attire la poussière à l'intérieur du carter et une accumulation excessive de poudre métallique est une source de dangers électriques. N'utilisez pas l'outil électrique près de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux. N'utilisez aucun accessoire nécessitant un liquide de refroidissement. L'emploi d'eau ou autres liquides de refroidissement peut occasionner une électrocution ou un choc.

Remarque: l'avertissement précédent ne concerne pas les outils électriques spécialement conçus pour être utilisés avec un système liquide.

Contrecoup et avertissements associés

Le contrecoup est une réaction soudaine d'un disque, d'un tampon de support, d'une brosse ou de autre accessoire en rotation pince ou attrape. Le pincement ou le blocage entraîne un calage rapide de l'accessoire en rotation, ce qui provoque une perte de contrôle de l'outil électrique qui est forcé dans le sens opposé à la rotation de l'accessoire à l'endroit du blocage.

Par exemple, si un disque abrasif est attrapé ou pincé par la pièce à ouvrer, le bord du disque inséré dans le point de pincement peut s'enfoncer dans la surface du matériel, faisant sauter ou remonter le disque. Le disque peut être soit projeté en avant, soit s'éloigner de l'opérateur, selon le sens de rotation du disque à l'endroit du pincement. Dans ces conditions, un disque abrasif peut même se casser.

Le contrecoup est le résultat d'une utilisation inappropriée de l'outil électrique, voire de procédures ou de conditions d'utilisation incorrectes. Il peut être évité en appliquant les précautions adéquates, décrites ci-dessous:

Maintenez une prise ferme sur l'outil électrique et positionnez votre corps et votre bras afin de disposer d’une force suffisante pour résister aux contrecoups. Utilisez toujours la poignée auxiliaire, le cas échéant, pour disposer d’un contrôle ma

mum sur le contrecoup ou sur la réaction du couple au démarrage. L'opérateur peut contrôler les réactions du couple et les forces de contrecoup si les précautions adaptées sont respectées.

Ne placez jamais votre main à proximité de l'accessoire rotatif. Le contrecoup de l'accessoire peut toucher votre main. Ne positionnez jamais votre corps dans la zone où l'outil électrique peut se déplacer en cas de contrecoup. Le contrecoup propulse l'outil dans le sens opposé à la rotation du disque au point de blocage. Faites spécialement attention en travaillant dans les angles, les arêtes, etc. Évitez toute secousse et tout blocage de l'accessoire. Les angles, les arêtes et les secousses ont tendance à bloquer l'accessoire en rotation et peuvent vous faire perdre le contrôle ou générer un contrecoup. Ne montez pas une chaîne de coupe, une lame à sculpter le bois ou une lame de scie dentée. Ce type de lames génère fréquemment des contrecoups et des pertes de contrôle.

Instructions de sécurité additionnelles pour les opérations de meulage et de tronçonnage

Avertissements de sécurité spécifiques pour les opérations de meulage et de tronçonnage

Utilisez uniquement les disques recommandés pour votre outil électrique et le carter de protection spécifique quemandou pour le disque choisi. Les disques pour lesquels l'outil électrique n'a pas été conçu ne peuvent être protégés correctement et constituent donc une source de risque. Le carter de protection doit être fermement fixé sur l'outil électrique et positionné afin de maximiser la sécurité en minimisant la partie du disque à laquelle l'opérateur est exposé. Le carter de protection contribue à la protection de l'opérateur contre les fragments de disque cassés et tout contact accidentel avec le disque. Les disques doivent être utilisés uniquement pour les applications recommandées. Par exemple: ne meulez pas avec le côté d'un disque de tronçonnage. Les disques abrasifs sont destinés au meulage périphérique. Le fait de leur appliquer des forces latérales peut les briser. Utilisez toujours des brides de disque en parfait et présentant une taille et une

forme adaptées au disque sélectionné. Les brides de disque ajustées soutiennent le disque et réduisent donc le risque de rupture du disque.

Les brides des disques de tronçonnage peuvent être différentes de celles des disques de meulage.

N'utilisez pas le disque usé d'un outil électrique plus grand. Les disques conçus pour un outil plus grand ne sont pas adaptés à régimes plus élevés ; les outils plus petits peuvent donc exploser.

Avertissements de sécurité additionnels spécifiques aux opérations de tronçonnage par abrasion

Ne bloquez pas le disque de tronçonnage et n'appliquez pas de pression excessive. N'essayez pas d'effectuer une coupe d'une profondeur excessive. Une pression excessive sur le disque augmente la charge, donc le risque de torsion ou de blocage du disque dans la coupe et, par conséquent, la possibilité de contreoup ou de rupture du disque. Ne positionnez pas votre corps aligné ou derrière le disque en rotation. Lorsque le disque, au point d'opération, s'écarte de votre corps, le contrecoup potentiel peut propulser le disque en rotation avec l'outil électrique directement vers vous. Lorsque le disque bloqué ou en cas d'interruption d'une coupe pour une raison quelconque, arrêtez l'outil électrique et maintenez-le immobile jusqu'à l'arrêt complet du disque. N'essayez jamais de désteroler un disque tronçonnage de la coupe alors qu'il est encore en rotation sinon un contrecoup est possible.

Déterminez pourquoi le disque s'est coincé et corrigez le problème.

Ne reconnaissez pas à l'opération de coupe dans la pièce à ouvrir. Laissez le disque atteindre sa vitesse maximale puis entrez à nouveau dans la coupe avec précaution. Le disque peut se pincer, remonter ou générer un contrecoup si l'outil électrique est redémarré dans la pièce à ouvrir. Soutenez les panneaux ou les pièces à ouvrir de grande taille afin de minimiser le risque de pincement et de contrecoup du disque. Les grandes pièces à ouvrir ont tendance à s'arquer sous leur propre poids. La pièce à ouvrir doit être soutenue des deux côtés par des supports près de la fente de scie ainsi qu'aux bords, de chaque côté du disque.

Faites preuve d'une prudence particulière pour effectuer une « découpe en poche » dans les murs préexistants ou autres parties non apparentes. Le disque saillant peut couper les conduites de gaz ou d'eau, le câblage électrique ou d'autres objets susceptibles de générer un contrecoup.

Avertissements de sécurité spécifiques aux opérations de ponçage

N'utilisez pas un papier de ponçage surdimensionné.

Suivez les recommandations du fabricant pour le choix du papier de ponçage. Papier de ponçage plus grand, dépassant du patin de ponçage, présente un risque de lacération et peut abîmer ou casser le disque, voire engendrer un contrecoup.

Avertissements de sécurité spécifiques aux opérations de polissage

• Ne laissez aucune partie libre du chapeau de polissage ou ses cordons de fixation tourner librement. Écartez ou coupez tout cordon de fixation libre. Un cordon de fixation libre en rotation peut s'enchevêtrer avec vos doigts ou attraper la pierce à outreer.

Avertissements de sécurité spécifiques aux opérations de brossage

Notez que des brins métalliques sont projetés par la Brosse même pendant le fonctionnement normal.

Ne forcez pas les fils en appliquant une pression excessive sur la Brosse. Les brins métalliques peuvent facilement pénétrer sous les vêtements ou la peau.

Si l'emploi d'une protection est recommandé avec la Brosse métallique, aucun élément du disque ou de la Brosse ne doit interférer avec la protection. Le disque ou la Brosse métallique peut voir son diamètre s'agrandir en raison de la charge de travail et des forces centrifuges.

Sécurité des tiers

• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) représentant des capacités physiques, sensorielles ou mentales limitées, voire dépourvues de connaissance et d'expérience, sauf si elles sont supervisées ou ont reçu des instructions pour l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants ne doivent pas jouer avec l'appareil.

Vibration

Les valeurs des émissions de vibrations mentionnées dans les données techniques et la déclaration de conformité ont été mesurées conformément à la méthode de test normalisée indiquée EAS6045 et permettent les comparaisons entre outils. Les valeurs des émissions de vibrations peuvent également servir à une évaluation préliminaire de l'exposition.

Attention! Les valeurs des émissions de vibrations en utilisant réellement l'outil peuvent différer des valeurs déclarées en fonction du mode d'usage de l'outil. Le niveau de vibration peut dépasser le niveau indiqué.

Pour évaluer l'exposition aux vibrations afin de déterminer les mesures de sécurité imposées par 2002/44/CE pour protégerr les personnes utilisant régulièrement des outils électriques, une estimation de l'exposition aux vibrations devrait prendre en compte les conditions réelles et le mode d'utilisation de l'outil, notamment l'ensemble du cycle de fonctionnement ainsi que l'arrêt de l'outil et son fonctionnement au ralenti, ainsi que le démarrage.

Étiquettes apposées sur l'outil

Attention! Afin de réduire les risques de blessures, l'utilisateur doit lire le manuel d'instructions.

Portez toujours des lunettes de sécurité pour poncer.

Portez toujours des protections auditives pour poncer.

Sécurité électrique

L'outil est doublement isolé; par conséquent, aucun câble de masse n'est nécessaire. Vérifiez si le voltage mentionné sur la plaque signalétique de la machine correspond bien à la tension de secteur présente sur lieu.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre de réparation agréé Black & Decker afin d'éviter tout accident.

Caracteristiques

Certains, ou tous les éléments suivants se trouvent sur votre outil :

1. Interrupteur marche/arrêt
2. Poignée latérale
3. Verrouillage de l'arbre
4. Carter de protection

Assemblage

Attention! Avant l'assemblage, assurez-vous que l'outil est éteint et débranché.

Installation et retrait du carter de protection (fig. a & b)

L'outil est fourni avec un carter de protection réservé à des fins de meulage. Si l'unité doit être employée pour des opérations de découpage, un carter de protection spécifique doit être installé. Un carter de protection pour les opérations de découpage référence 1004484-00 est disponible et peut être auprès des centres d'entretien Black & Decker.

Installation

Placez l'outil sur une table, arbre (5) tourné vers le haut. Placez la rondelle à ressort (6) sur l'arbre et engagez-la dans l'épaulement (7). Placez le carter de protection (4) sur l'outil selon le schéma. Placez la bride (8) sur l'arbre avec les lèvres protubérantes dirigées vers le carter. Assurez-vous que les orifices de la bride sont alignés avec ceux des vis. Fixez la bride avec les vis (9). Vérifiez que les vis sont bien serrées et que le carter de protection peut tourner.

Retrait

Utilisez un tournevis pour enlever les vis (9). Retirez la bride (8), le carter de protection et la rondelle à ressort (7). Rangez ces pièces dans un endroit sûr.

Attention! N'utilisez pas l'outil sans cartel d'installation

protection.

Installation de la poignée latérale

Vissez la poignée latérale (2) dans l'un des orifices de montage de l'outil.

Attention! Utilisez toujours la poignée latérale.

Installation et retrait des disques de meulage ou de tronçonnage (fig. c - e)

Utilisez toujours le type de disque ajusté à votre application.

Utilisez toujours des disques représentant un diamètre et un alésage de dimension correcte (voir caractéristiques techniques).

Installation

Installez le carter de protection comme indiqué ci-dessus. Placez la bride intérieure (10) sur l'arbre comme indiqué (fig. C). Assurez-vous que la bride est bien en place sur les côtés plats de l'arbre. Placez le disque (11) sur l'arbre (5) comme indiqué (fig. C).

Si le disque comporte un centre surélevé (12), assurez-vous qu'il est bien en face de la bride intérieure.

Assurez-vous que le disque est bien en place sur la bride intérieure. Placez la bride extérieure (13) sur l'arbre. Lors du montage du disque de meulage, le centre surélevé sur la bride extérieure doit faire face au bteudisque (A dans fig. D). Lors du montage du disque de tronçonnage, le centre surélevé sur la bride extérieure doit être opposé au disque (B dans fig. D). Appuyez sur le verrouillage de l'arbre (3) et serrez la bride extérieure à l'aide de la clé à deux griffes (14) (fig. E).

Retrait

Appuyez sur le verrouillage de l'arbre (3) et desserrez la bride extérieure (13) à l'aide de la clé à deux griffes (14) (fig. E). Enlevez la bride extérieure (13) et le disque (11).

Installation et retrait des disques de ponçage (fig. E & F)

Il est nécessaire d'utiliser un tampon de support pour le ponçage. Vous pouvez vous procurer

un tampon de support auprès d'un revendeur Black & Decker.

Installation

Placez la bride intérieure (10) sur l'arbre (5) comme indiqué (fig. F). Assurez-vous que la bride est bien en place sur les côtés plats de l'arbre. Placez le tampon de support (15) sur l'arbre. Placez le disque de ponçage (16) sur le tampon de support. Placez la bride extérieure (13) sur l'arbre avec le centre surelevé face opposée à celle du disque. Appuyez sur le verrouillage de l'arbre (3) et serrez la bride extérieure à l'aide de la clé à deux griffes (14) (fig. E).

Vérifiez que la bride extérieure est correctement posée et que le disque est fermement fixé.

Retrait

Appuyez sur le verrouillage de l'arbre (3) et desserrez la bride extérieure (13) à l'aide de la clé à deux griffes (14) (fig. E).

Enlevez la flasque extérieure (13), le disque de ponçage (16) et le patin de ponçage (15).

Risques résiduels

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

Les blessures dues au contact avec une pièce mobile/ en rotation. Les blessures causées en changeant des pièces, lames ou accessoires. Les blessures dues à l'utilisation prolongée d'un outil. Une utilisation prolongée de l'outil nécessite des pauses régulières. Déficiences auditives. Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, rundout le chêne, le Hére et les panneaux en MDF).

Utilisation

Attention! Laissez l'outil fonctionner à sa propre vitesse. Ne le surchargez pas.

Guidez le câble avec soin pour ne pas le couper par mégarde. Attendez-vous à un jet d’étincelles lorsque le disque de meulage ou de tronçonnage touche la pièce à travailler. Placez toujours l’outil de telle sorte que le carter de protection puisse vous protéger au maximum du disque de meulage ou de tronçonnage.

Démarrage et arrêt

Pour permettre le démarrage, faites glisser l'interrupteur de marche/arrêt (1) en avant. Vous remarquerez que l'outil continue à fonctionner lorsque vous relâchez l'interrupteur. Pour éteindre, appuyez sur la partie arrière de l'interrupteur de marche/arrêt.

Attention! N'éteignez pas l'outil lorsqu'il est encore en charge.

Conseils pour une utilisation optimale

Tenez l'outil fermement avec une main sur la

poignée latérale et l'autre autour de la poignée principale.

Lors du meulage, conservez toujours un angle d'environ entre le disque et la surface de la pièce à ouvrer.

Entretien

Votre appareil/outil Black & Decker avec/sans fil a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Attention! Avant toute activité d'entretien sur les outils électriques avec/sans fi I:

Eteignez et débranchez l'appareil/l'outil. Ou coupez et retirez la batterie de l'appareil/outil s'il comporte un pack-batterie séparé. Épuisez complètement la batterie si elle est intégrée puis mettez hors tension. - Débranchez le chargeur avant de le nettoyer. Votre chargeur ne nécessite aucun autre entretien qu'un nettoyage régulier. Nettoyez régulièrement les fentes de ventilation de votre outil/appareil/chargeur à l'aide d'une brosse douce ou d'un chiffon sec. Nettoyez régulièrement le carter moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant. Ouvrez régulièrement le mandrin (le cas échéant) et tapotez dessus pour retirer toute poussière à l'intérieur.

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.

Si vous décidez de remplacer ce produit Black & Decker, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques. Rendez-le disponible pour une collecte séparée.

La collecte séparée des produits et emballages usés permet le recyclage des articles à ne pas les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.

Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.

Black & Decker fournit un dispositif permettant de collecter et de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur/agréé qui se chargea de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com

\section*{Caractéristiques techniques}

	AST6 TYPE 4	CD105 TYPE 4
Tension V	230 230
Puisance	7 0 1	7 0 1
absorbée
Vitesse à vide min	10.000	10.000
Diamètre du disque mm	115	115
Alésage du disque	mm	22
Épaisseur max. du disque
disques de meulage	mm 6	6
disques de tronçonnage	mm 3,5	3,5
Taille de l'arbre mm	M14	M14
Poids	kg 2,1	2,1

		CD110TYPE 4	CD115TYPE 4
Tension V	AC	230 230
Puisance	W	7 0 1	7 10
absorbée
Vitesse à vide min	-1	10.000	10.000
Diamètre du disque mm	100	115
Alésage du disque	mm	16	22
Épaisseur max. du disque
disques de	mm 6		6
meulage
disques de	mm 3,5		3,5
tronçonnage
Taille de l'arbre mm	M10	M14
Poids	kg 2,1		2,1

Niveau de pression sonore selon la norme EN60745: Pression sonore (L pA) 91 dB(A), incertitude (K) 3 dB(A) Puissance sonore (L WA) 102 dB(A), incertitude (K) 3 dB(A)

Valeurs totales de vibration (somme vectorielle triax) Selon EN 60745: Meulage de surface (a_h, AG) 7m / s² incertitude (K) 1,5m / s² Tronconnage (a 2,5m / s² incertitude (K) 1,5m / s²

Déclaration de conformité CE directive machines

CE AST6, CD105, CD110, CD115

Black & Decker déclare que ces produits décrits sous les « caractéristiques techniques » sont conformes avec : 2006/42/EC, EN60745-1, EN60745-2-3

Pour en savoir plus, veuillez contacter Black & Decker à l'adresse suivante ou consultez le dos du manuel.

Le soussigné est responsable de la compilation du fichier technique et effectue cette déclaration au nom de Black & Decker.

Kevin Hewitt

Vice-président Ingénierie globale

Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s'avère defectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à convenance du client, sauf dans les circonstances suivantes:

Le produit a été utilisé dans un but commercial, professionnel, ou a été loué. Le produit a été mal utilisé ou avec négligence. Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents. Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur/agréé.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel.

Vous pourrez aussi trouver une liste des réparateurs agrées de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com

Votre angle brosse Black & Decker est destinée pour le broyage et le tranchage des métaux et des matériaux de construction avec l'aide des types appropriés de disques tranchants et de broyage. Si cet appareil est équipé des protections appropriées, il est destiné uniquement pour un usage domestique.
