BEDIENUNGSANLEITUNG CD105 BLACK & DECKER

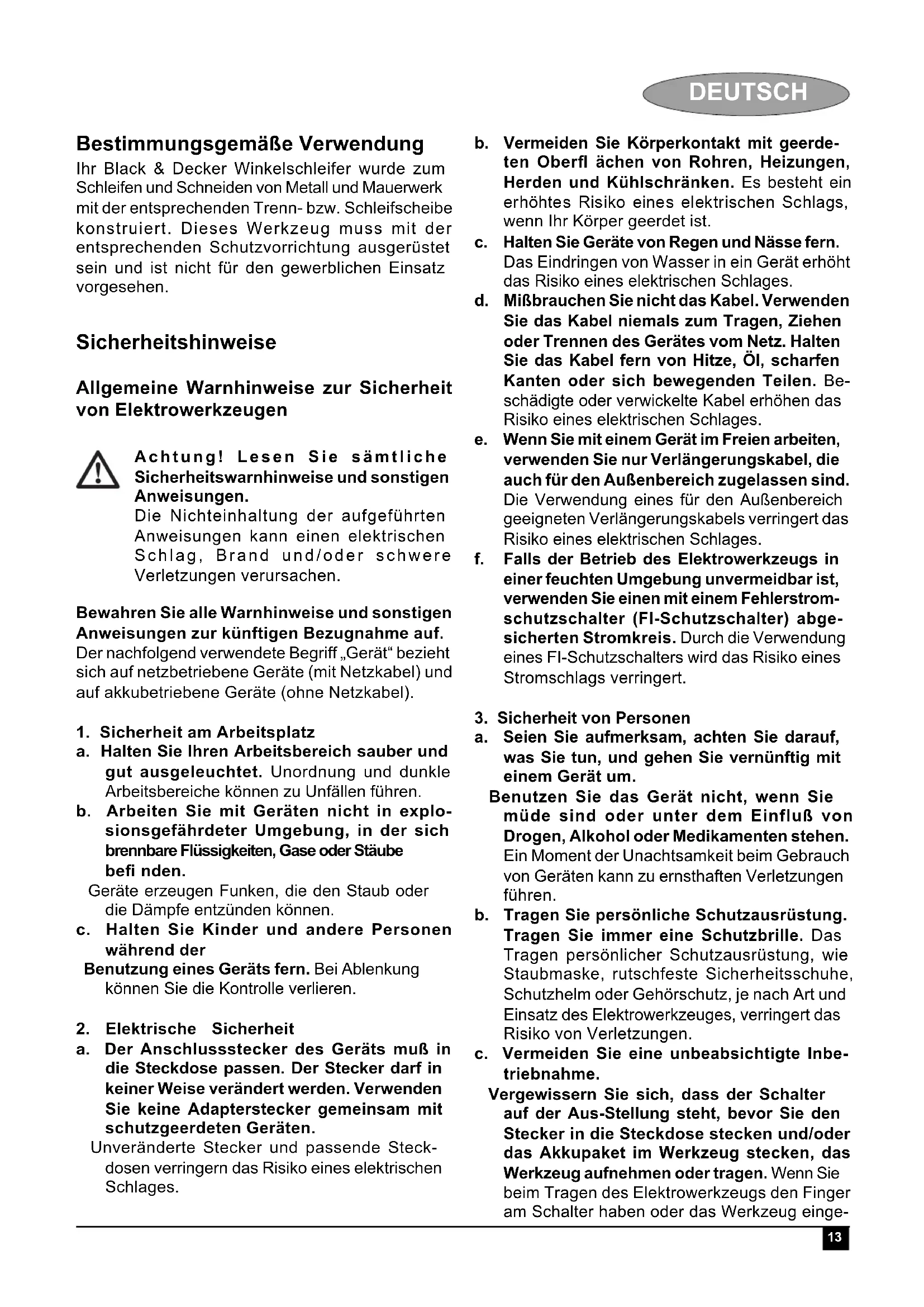

Deutsch (Übersetzung der Originalanleitung) 13

Bestimmungsgemäß Verwendung

Ihr Black & Decker Winkelschleifer wurde zum Schleifen und Schneiden von Metall und Mauerwerk mit der entsprechenden Trenn-bzw. Schleifscheibe konstruiert. Dieses Werkzeug muss mit der entsprechenden Schutzvorrichtung ausgerüstet sein und ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Warnhinweise zur Sicherheit von Elektrowerkzeugen

Achtung! Lesen Sie sámttliche Sicherheitswärnhinweise und sonstigen Anweisungen.

Die Nichteinhaltung der aufgeführten Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Warnhinweise und sonstigen Anweisungen zur künftigen Bezugnahme auf.

Der nachfolgend verwendete Begriff „Gerät“ bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit am Arbeitsplatz

a. Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unordnung und dunkle Arbeitsbereiche konnen zu Unfallen führen.

b. Arbeiten Sie mit Geräten nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzüden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

1. Elektrische Sicherheit

a. Der Anschlussstecker des Geräts muß in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.

d. Mißbrauchen Sie nicht das Kabel. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Trennen des Gerätes vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e. Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f. Falls der Betrieb des Elektrowerkzeugs in einer feuchten Umgebung unvermeidbar ist, verwenden Sie einen mit einem Fehlerstromschutzschalter (Fl-Schutzschalter) abgesicherten Stromkreis. Durch die Verwendung eines Fl-Schutzschalters wird das Risiko eines Stromschlags verringgert.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie vernünftig mit einem Gerät um.

Benutzen Sie das Gerät nicht, wenn Siemüde sind oder unter dem Einflüß von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass der Schalter auf der Aus-Stellung stehen, bevor Sie den Stecker in die Steckdose stecken und/oder das Akkupaket im Werkzeug stecken, das Werkzeug aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Werkzeug einge

DEUTSCH

schaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Ein Schlüssel, der sich in einem sich drehenden Teil befändet, kann zu Verletzungen führen.

e. Nicht zu welt nach vorne strecken! Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch konnen Sie das Gerät in unerwarteten Situationen better unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

g. Falls Staubabsaug- und -auffangvorrichtungen vorhanden sind, vergewissern Sie sich, daß diese angeschlossen sind und richtig verwendet werden.

These Vorrichtungen verringn Gefährdungen durch Staub.

1. Gebrauch und Pfllege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Gerät. Mit dem passenden Gerät arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.

b. Benutzen Sie kein Gerät, dessen Schalter defekt ist.

Ein Gerät, das sich nicht mehr ein- oder ausschalten laßt, ist gefährlich und muß repariert werden.

c. Trennen Sie den Stecker von der Stromquelle und/ oder das Akkupaket vom Elektrowerkzeug, bevor Einstellungen vorgenommen, Zubehor gewechselt oder Elektrowerkzeuge verstaut werden. Diese Vorsichtsmaßnahmen verhinder den unbeabsichtigten Start des Gerätes.

d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob

Teile gebrochen oder so beschädigt sind, daß die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidgeräte scharf und sauber. Sorgfältig gegl eigte Schneidgeräte mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie das Elektrowerkzeug, Zube-hör sowie Werkzeug-Bits, usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen sowie die durchzuführende Arbeit Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Service

a. Lassen Sie Ihr Gerät nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Die Sicherheit des Geräts bleibt so erhalten.

Zusätzliche Warnhinweise zur Sicherheit von Elektrowerkzeugen

Achtung! Zusätzliche Warnhinweise zur Sicherheit beim Schleifen, Schmirgeln, Drahtbürsten, Polieren oder bei Trennschneidvorgängen

Dieses Elektrowerkzeug ist für Schleif- und Schmigelarbeiten, als Drahtbürste, als Poliergerät oder als Trennschneider konstruiert. Lesen Sie alle zu dieser Elektrowerkzeug gehörenden Warnhinweise, Anweisungen, Abbildungen und Spezifikationen durch. Die Nichteinhaltung der nachstehend aufgeführten Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Arbeiten, für die das Elektrowerkzeug nicht konstruiert wurde, können gefährlich sein und zu Personenverletzungen führen.
Verwenden Sie kein Zubehör, welches nicht ausdrücklich für das Werkzeug konstruiert und vom Werkzeughersteller empfohlen wurde. Nur weil ein Zubehörteil an Ihr Elektrowerkzeug montiert werden kann, bedeutet das nicht, daß ein sicherer Betrieb damit möglich ist.
Die Nenngeschwindigkeit des Zubehörns muß mindestens der auf dem Elektrowerkzeug

angegebenen Maximalgeschwindigkeit entsprechen.

Zubehor, welches Schneller als mit der Nenngeschwindigkeit lauft, kann brechen und auseinanderfliegen.

Der Außendurchmesser und die Stärke Ihres Zubehörns muß innerhalb der Nennkapazität Ihres Elektrowerkzeugs liegen. Zubehör mit falscher Große kann nicht angemessen geschützt oder kontrolliert werden.
Die Dorngröbe von Scheiben, Flanschen, Schleiftellern sowie anderen Zubehör muß zur Spindel des Elektrowerkzeugs passen. Zubehör mit Dornlöchern, die nicht zu den Festigungsteilen des Elektrowerkzeugs passen, laufen mit einer Unwucht, vibrierten übermög und können zum Kontrollverlust führen.
Benutzen Sie kein beschädigtes Zubehör. Untersuchen Sie jedem Zubehörteil wie beispiselsweise Schleifscheiben auf Abblättern und Risse, Schleifteller auf Risse, Abnutzung oder übermögen Verschleiß, Drahtbürsten auf lose oder gebrochene Drähte. Wird das Elektrowerkzeug oder Zubehör fallen gelassen, überprüfen Sie es auf Beschädigung bzw. bringen Sie unbeschädigtes Zubehör an. Lassen Sie nach der Überprüfung und Montage eines Zubehörteils das Elektrowerkzeug eine Minute lang mit seiner maximalen Geschwindigkeit im Leerlauf laufen.

Beschädigtes Zubehör bricht normalerweise während dieser Prüfzeit auseinander.

Tragen Sie Personenschutzausrüstung. Verwenden Sie je nach Einsatz einen Geschitsschutz oder eine Schutzbrille. Tragen Sie eine Staubmaske, einen Gehorschutz, Schutzhandschuhe und eine Werkstattschürze, die keinen Abrieb oder Werkstückteilchen abhält. Der Augenschutz muß verhindern, daß der durch die verschiedenen Arbeiten verursachte herumfliegende Schmutz in die Augen gelangt. Staubmaske oder Atemgerät mösen in der Lage sein, die durch ihre Arbeit hervorgerufen Teilchen zu fi Itern. Wenn S sich langere Zeit starkem Lärn aussetzen, kann dies zu Gehorschäden führen.

Halten Sie Unbeteiligte in einem Sicherheitsabstand zum Arbeitsbereich.Eine Person, die den Arbeitsbereich betritt, muß Personenschutzausrüstung tragen. Teilchen des Werkstücks oder eines gebrochenen Zubehörteils können weg flogen und auch jenseits des unmittelbaren Arbeitsbereichs Verletzungen verursachen.

Halten Sie das Gerät an den isolierten Griffflächen, da das Schleifband/die Schleifplatte mit dem Gerätekabel in Berührungkommen kann. Der Kontakt mit stromfuhrenden Leitungen setzen möglicherweise offenliegende Metallteile am Gerät unter Strom und kann einen Stromschlag verursachen.
Halten Sie die Anschlußleitung von dem sich drehenden Zubehör fern. Wenn Sie die Kontrolle verlieren, kann die Anschlußleitung durchgeschritten werden oder hangen bleiben und ihre Hand oder ihr Arm kann in das sich drehende Zubehör hineingezogen werden.
Legen Sie das Elektrowerkzeug niemals ab, solange das Zubehör noch nicht vollständig stehengeblieben ist. Das sich drehende Zubehör kann sich in die Oberfläche eingraben und Ihnen das Elektrowerkzeug entreißen.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es an ihrer Seite trag. Ein versehentlicher Kontakt mit dem sich drehenden Zubehor kann dazu führen, daß sich ihre Kleidung verfüngt und das Zubehor in Richtung Ihres Körpers gezogen wird.
Reinigen Sie regelmäßig die Beluftungsschütze des Elektrowerkzeugs. Der Motorlüfter saugt Staub in das Gehäuse hinein, und eine übermäßige Ansammlung an pulverisiertem Metall kann zu einer elektrischen Gefahr werden.
Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Stoffen. Funken können diese Stoffe entzünden.
Verwenden Sie kein Zubehör, das flüssige Kühlmittel benötigt. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu tödlichen Stromschlagen führen.

Hinweis: Die oben aufgeführten Warnhinweise gelten nicht für Elektrowerkzeuge, die speziell für den Einsatz mit einem Flüssigkeitsystem konstruiert wurden.

Warning vor Rückschlag und verwandte Warnhinweise

Sie Ruckschlag ist eine plötzliche Reaktion auf eine eingeklemme oder verfangene Scheibe, einen Schleifteller, eine Bürste oder ein anderes Zubehörteil. Das Einklommen oder Verfangen bewirkt zum Zeitpunkt des Hängenbleibens einschnelles Abbremsen des sich drehenden Zubehörs, das wiederum bewirkt, daß das unkontrollierte Elektrowerkzeug in Gegenrichtung zur Drehrichtigung des Zubehörs getrieben wird. Wird beispelsweise eine Schleifscheibe vom Werkstück eingeklemmt, kann die Scheibenkante, die

in die Einklemmstelle eintritt, sich in die Oberfläche des Materials eingraben, und die Schleifscheibe kann aus dem Werkstück „herausklettern" oder es kann ein Rückschlag verursacht wer Schleifscheibe kann entweder zum Bediener hin oder von ihm weg springen - je nach Bewegungsrichtung der Schleifscheibe an der Einklemmstelle. Schleifscheiben können unter thisem Bedingungen auch brechen.

Ein Rückschlag ist das Resultat eines Miobrauchs und/oder einer falschen Bedienung des Elektrowerkzeugs oder von falschen Bedingungen und kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.

Halten Sie das Elektrowerkzeug fest im Griff und positionieren Sie ihren Körper und den Arm so, daß Sie Rückschlagkräften widerstehen können.

Verwenden Sie stets den Zusammenhanggriff, falls vorhanden, um eine maximale Kontrolle über den Rückschlag bzw. über die Drehmomentreaktion beim Starten zu haben. Der Bediener kann die Reaktionen auf das Drehmoment oder Rückschlage kontrollieren, wenn entsprechende Vorsichtsmaßnahmen getroffen werden.

• Bringen Sie ihre Hand niemals in der Höhe des sich drehenden Zubehörs. Das Zubehör kann einen Rückschlag über ihre Hand bewirken.

Positionieren Sie ihren Körpern nicht in dem Bereich, in dem sich das Elektrowerkzeug bewegt, wenn ein Rückschlag eintritt. Ein Rückschlag treibt das Werkzeug Zeitpunkt des Einklemmens in Gegenrichtung zur Drehrichtigung der Scheibe.

Gehen Sie beim Bearbeiten von Ecken, scharfen Kanten, usw. besonderss vorsichtig vor. Vermeiden Sie ein Pprelen und Einklemmen des Zubehörs. Ecken, scharfe Kanten oder ein Pprelen haben die Tendenz, das sich drehende Zubehör einzuklemen und bewirken einen Kontrollverlust bzw. Rückschlag.

Bringen Sie keine Sägeketten-Holzschnitzklinge oder ein bezahntes Sägeblatt an. Derartige Sägeblätter bewirken einen haufi gen Rückschlag und führen zum Kontrollverlust.

Zusätzliche Sicherheitshinweise für Schleif- und Trennarbeiten

Zusätzliche Warnhinweise für Schleif- und Trennarbeiten

Verwenden Sie nur Scheibentypen, die für Ihr Elektrowerkzeug empfohlen sind sowie die für die ausgewählte Scheibe vorgesehene Schutzvorrichtung. Scheiben, für die das Elektrowerkzeug nicht konstruiert wurde, können nicht angemessen geschützt werden und sind unsicher.
Die Schutzvorrichtung muss sicher am Elektrowerkzeug befestigt und so positioniert sein, dass die maximale Sicherheit erzielt wird, d.h. dass der Bediener der Scheibe so weniger wie Melich ausgesetzt ist. Die Schutzvorrichtungträgt dazu bei, dass der Bediener vor gebrochenen Scheibenfragmenten sowie einem versehentlichen Kontakt mit der Scheibe geschlossen wird.
Die Scheiben dürfen nur für die empfohlenen Einsatz verwendet werden. Beispiel: schleifen Sie nicht mit der Seite einer Trennscheibe. Trennscheiben trennen durch Schleifen am Scheibenumfang; werden damit die Kräfte an diesen Scheiben angewandt, kann dies die Scheiben zertrümmern.
Verwenden Sie stets unbeschädigte Scheibenfl ansche der richtigen Höhe und Form für ihre ausgewählte Scheibe. Richtigige Scheibenflansche stützen die Scheibe und verringern dadurch die Möglichkeit eines Scheibenbruchs. Flansche für Trennscheiben konnen sich von Flanschen für Schleifscheiben unterscheiden.
Verwenden Sie keine verschlussenen Scheiben von größeren Elektrowerkzeugen. Eine Scheibe, die für ein größeres Elektrowerkzeug vorgesehen ist, ist nicht für die höhere Geschwindigkeit eines kleineren Werkzeugs geeignet und kann zerspringen.

Zusätzliche Warnhinweise, die speziell Trennschleifarbeiten betreffen

„Verklemmen" Sie die Trennscheibe nicht und üben Sie keinen übermäßigigen Druck aus. Versuchen Sie nicht, einen übermögigtiefen Schnitt zu machen.

Durch eine Überbeanspruchung der Scheibe wird die Belastung und die Anfälligkeit auf Verdrehen bzw.

Festfressen der Scheibe im Schnitt sowie die Möglichkeit eines Rückschlags oder Scheibenbruchs erhöht.

Positionieren Sie ihren Körpern nicht in einer Linie und hinter der sich drehenden Scheibe. Bewegt sich die Scheibe am Einsatzpunkt von ihrem Körperweg, kann der mögliche Rückschlag die sich drehende Scheibe und das Elektrowerkzeug direkt auf Sie zubewegen.

Wenn die Scheibe hangen bleibt oder wenn ein Schnitt aus irgendinem Grund unterbrochen wird, schalten Sie das Elektrowerkzeug aus und halten Sie es bewegungslos, bis die Scheibe vollkommen zum Stillstand gekommen ist. Versuchen Sie niemals, die Trennscheibe aus dem Schnitt zu entfernen, während die Scheibe in Bewegung ist.

Andernfalls kann ein Rückschlag auftreten.

Untersuchen Sie den Fall und treffen Sie Abhilfemaßnahmen, um die Ursache des Hangens der Scheibe zu beseitigen.

Starten Sie den Schnitt im Werkstück nicht neu.

Lassen Sie die Scheibe ihre volle Geschwindigkeit erreichen und führen Sie das Werkzeug wieder in den Schnitt ein. Die Scheibe kann hangen bleiben, nach oben wandem oder zusückschlagen, wenn das Elektrowerkzeug im Werkstück neu gestartet wird.
Stützen Sie Paneele oder Werkstücke mit Übergroße ab, um die Gefahr zu verringn, daß die Scheibe eingeklemmt wird und ein Rückschlag auftritt. Großwerkstücke haben die Tendenz, durch ihr Eigengewicht durchzusacken. Unter dem Werkstück in der Höhe der Schnittlinie und in der Höhe der Werkstückkante müssen auf beiden Seiten der Scheibe Stützen platziert werden.
Gehen Sie besonderss vorsichtig vor, wenn ein „Taschenschmitt“ invorhandene Wände oder andere blinde Bereiche durchgefuhrt wird. Die hervorstehende Scheibe konnte Gasoder Wasserleitungen, elektrische Leitungen oder andere Gegenstände durchtrennen, die einen Rückschlag verursachen.

Spezielle Sicherheitshinweise für Schleifarbeiten

Verwenden Sie kein zu große Schleif-scheibenpapier.

Befolgen Sie bei der Wahl des Schleifpapiers die Empfehlungen des Herstellers. Größeres Schleifpapier, das über den Schleifteller hinaus hervorsteht, stellt eine Schnittwundengefahr dar und kann zum Hängenbleiben, zum Reifen oder zu einem Rückschlag führen.

Spezielle Sicherheitshinweise für Polierarbeiten

Vermeiden Sie, daß sich lose Teile der Polierhaube oder seiner Befestigungsschnüre frei drehen können.

Schlagen Sie lose Befestigungsschnüre ein oder kürzen Sie sie. Lose oder sich drehende Befestigungsschnüre können sich mit ihren Fingern verfangen oder auf dem Werkstück hangen bleiben.

Spezielle Sicherheitshinweise für Drahtbürstarheiten

Seien Sie sich darüber im Klaren, daß einzelnbe Borsten auch bei normaler Arbeit abfliegen.

Überlasten Sie die Drahte nicht durch Ausübeneiner zu hohen Belastung auf die Bürste. Die Drahtborsten konnen ohne Weiteres in leichte Kleidung und/oder die Haut eindringen.

Falls die Verwendung einer Schutzvorrichtung für Drahtbürstarbeiten empfohlen wird, verhindern Sie eine Behinderung der Drahtbürstenscheibe oder Bürste durch die Schutzvorrichtung. Drahtbürstenscheiben oder Bürsten können sich aufgrund der Belastung und der Zentrifugalkräfte im Durchmesser vergrößern.

Sicherheit anderer Personen

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten verwendet werden. Aucharf es nicht von Personen verwendet werden, die keine Erfahrung mit dem Gerät oder Kenntnis darüber haben, es sei dann, sie stehen beim Gebrauch unter der Aufsicht und Anleitung einer für deren Sicherheit verantwortlichen Person.
  Kinder mussen beaufsichtigt werden, um sicher-zustellen, daß sie nicht mit dem Gerät speien.

Vibrationen

Die angegebenen Vibrationswerte in den Technischen Daten und der Konformitätserklärung wurden gemäß einer standardisierten und durch EN 60745 festgelegten Prüfmethode gemessen und konnen herangezogen werden, um ein Werkzeug mit einem anderen zu vergleichen.

Der angegebene Vibrationswert kann auch für eine vorläufige Einstufung der Freisetzung herangezogen werden.

DEUTSCH

Achtung! Der Vibrationswert beim eigentlichen Gebrauch des Elektrowerkzeugs kan angegebenen Wert abweichen.

Dies hangt davon ab, auf welche Weise das Werkzeug verwendet wird. Der Vibrationswert kann über den angegebenen Wert hinaus ansteigen.

Bei der Einstufung der Vibrationen zur Festlegung der von 2002/44/EG geforderten Sicherheitsmaßnahmen zum Schutz von Personen, die berüfl ich regelmäßig mit Elektrowerkzeugen arbeiten, muß eine Vibrationseinstufung die tatsächlichen Gebrauchsbedingungen und die Art und Weise berücksichtigten, wie das Werkzeug verwendet wird. Auch müssen alle Aspekte des Arbeitszyklus berücksichtigt werden, wie beispelssweise die Zeiten, in denen das Werkzeug aus- und eingeschaltet ist und im Leerlauf lauft.

Schilderauf dem Gerät

Achtung! Um die Verletzungsgefahr zu verringn, muß der Benutzer die Bedienungsanleitunglesen.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Werkzeug arbeiten.

Tragen Sie einen Gehorschutz, wenn Sie mit dem Werkzeug arbeiten.

Elektrische Sicherheit

Dieses Gerat ist schutzisoliert, thereof is keine Erdleitung erforderlich. Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Elektrowerkzeuges angegebenen Spannung entspricht.

Falls das Netzkabel beschädigt ist, so ist es vom Hersteller oder einem autorisierten Black & Decker Service Center auszubauschen, um Gefahren vorzubeugen.

Merkmale

Ihr Gerät verfügt über die folgenden Merkmale bzw. Einige davon:

1. Ein-/Aus-Schalter
2. Seitenhandgriff
3. Spindelarretierung
4. Schutzvorrichtung

Montage

Achtung! Vergewissem Sie sich vor der Montage, daß das Gerät ausgeschaltet ist und daß der Netzstecker gezogen wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. A & B)

Das Werkzeug wird mit einer Schutzvorrichtung ausgeliefert, die nur für Schleifarbeiten gedacht ist. Falls mit dem Gerät Trennschneidarbeiten durchgeführt werden sollen, so muss eine speziell für diesen Zweck konstruierte Schutzvorrichtung angebracht werden. Eine geeignete Schutzvorrichtung für Trennschneidarbeiten mit der Teilenummer 1004484-00 ist bei den Black & Decker Servicecentern erhältlich.

Anbringen

Legen Sie das Gerät mit der Spindel (5) nach oben weisend auf einen Tisch.
Legen Sie den Federring (6) über die Spindel und auf den Ansatz (7).
Bringen Sie die Schutzvorrichtung (4) gemäß der Abbildung am Gerät an.
Legen Sie den Flansch (8) mit den Herausragenden Stiften zur Schutzvorrichtung weisend über die Spindel.

Stellen Sie sicher, daß die Bohrungen im Flansch tatsäch über den Schraubenbohrungen liegen.

Befestigen Sie den Flansch mit den Schrauben (9). Sorgen Sie dazu, daß die Schrauben fest angezogen sind und die Schutzvorrichtung gestreht werden kann.

Entfernen

Entfernen Sie die Schrauben (9) mit einem Schraubendreher.
Entfernen Sie den Flansch (8), die Schutzvortrichtung (4) und den Federring (7). Bewahren Sie diese Teile sorgfältig auf.

Achtung! Verwenden Sie das Gerät nie ohne den Handschutz.

Anbringen des Seitenhandgriffs

Schrauben Sie den Seitenhandgriff (2) in eines der Befestigungslöcher im Gerät.

Achtung! Verwenden Sie stets den Seitenhandgriff.

Anbringen und Entfernen der Schleif-bzw. Trennscheiben (Abb. C - E)

Verwenden Sie stets den richtigen Scheibentyp für ihre Anwendung. Verwenden Sie stets Scheiben

mit dem richtigen Durchmesser und der richtigen Bohrungsgröße (siehe technische Daten).

Anbringen

Bringen Sie die Schutzvorrichtung wie oben beschrieben an.
Setzen Sie den Innenflansch (10) gemäß Abbildung auf die Spindel (5) (Abb. C). Stellen Sie sicher, daß der Flansch richtig auf den Flachseiten der Spindel sitzt.
- Setzen Sie die Scheibe (11) gemäß Abbildung auf die Spindel (5) (Abb. C). Falls die Scheibe eine Mittenerhebung (12) aufweist, stellen Sie sicher, daß die Mittenerhebung zum Innenfl ansch weist.
Stellen Sie sicher, daß die Scheibe richtig auf dem Innenfl ansch sitzt.
Setzen Sie den Außenflansch (13) auf die Spindel. Beim Anbringen einer Schleifscheibe muß die Mittererhebung am Außenfl ansch zur Scheibe weisen (A in Abb. D). Beim Anbringen einer Trennscheibe muß die Mittererhebung am Außenfl ansch von der Scheibe wegweisen (B in Abb. D).
Halten Sie die Spindelarretierung (3) gedrückt, undziehen Sie den Außenflansch mit dem Gabelschlussel (14) an (Abb. E).

Entfernen

Halten Sie die Spindelarretierung (3) gedrück, und losen Sie den Außenfl ansch (13) mit dem Gabelschlüssel (14) (Abb. E).
Entfernen Sie den Außenfl ansch (13) und die Scheibe (11).

Anbringen und Entfernen von Schleifpapierscheiben (Abb. E & F)

Zum Schleifen mit Schleifpapierscheiben ist ein Schleifteller erforderlich. Der Schleifteller ist bei Ihr dem Black & Decker Handler als Zubehör erhältlich.

Anbringen

• Setzen Sie den Innenfl ansch (10) gemäß Abbildung auf die Spindel (5) (Abb. F). Stellen Sie安心, daß der Flansch richtig auf den Flach-seiten der Spindel sitzt.
  Setzen Sie den Schleifteller (15) auf die Spindel.
  Setzen Sie die Schleifpapierscheibe (16) auf den Schleifteller.
  Setzen Sie den Außenfl ansch (13) mit der Mittererhebung von der Scheibe wegweisend auf die Spindel.

Halten Sie die Spindelarretierung (3) gedrückt, undziehen

Sie den Außenfl ansch mit dem Gabelschlüssel (14) an (Abb. E). Vergewissern Sie sich, daß der Außenfl ansch richtig angebracht und die Scheibe fest eingespannt ist.

Entfernen

Halten Sie die Spindelarretierung (3) gedrückt, und losen Sie den Außenfl ansch (13) mit dem Gabelschlussel (14) (Abb. E).
Entfernen Sie den Außenfl ansch (13), die Schleifpapierscheibe (16) und den Schleifteller (15).

Restrisiken

Für den Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder Langerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführrt:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei Langerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (Beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Gebrauch

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Gerätes.

Fuhren Sie das Kabel sorgfältig, damit Sie es nicht versehentlich durchschnittend.
Seien Sie auf ein FunkensprühenVBoreitet, sobald die Schleif-bzw. Trennscheibe das Werkstück berührt.
- Halten Sie das Werkzeug stets in einer Lage, in der die Schutzvorrichtung einen optimalen Schutz vor der Schleif- bzw. Trennscheibe bietet.

DEUTSCH

Ein- und Ausschalten

Zum Einsatzen schiben Sie den Ein-/Ausschalter (1) nach vorn. Beachten Sie, daß das Gerät nach dem Loslassen des Ein-/Ausschalters eingeschaltet bleibt.

Zum Ausschalten drucken Sie auf den hinteren Teil des Ein-/Ausschalters.

Achtung! Schalten Sie das Gerät nicht unter Last aus.

Hinweise für optimale Arbeitsergebnisse

Halten Sie das Gerät sicher mit der einen Hand am Seitenhandgriff und mit der anderen Hand am Haupthandgriff fest.
Behalten Sie beim Schleifen immer einen Winkel von ca. 15 Grad zwischen der Scheibe und der Werkstückfläche bei.

Wartung

Ihr nett- oder akkubetriebenes Black & Decker Gerät/ Werkzeug wurde im Hinblick au lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt.

Ein dauerhafter, einwandfreiier Betrieb setzt eine regelmäßige Pflüge und Reinigung voraus.

Achtung! Vor der Durchführung von Wartungsarbeiten an Elektrogeräten/-werkzeugen mit oder ohne Netzleitung:

Schalten Sie das Gerät/Werkzeug aus undziehen Sie den Netzstecker.
Oder schalten Sie das Gerät aus und entfernen Sie den Akku aus dem Gerät/Werkzeug, falls das Gerät/Werkzeug einen eigenen Akku hat.
Oderleen Sie den Akku vollkommen leerlaufen, falls dieser im Gerat eingebaut ist. Schalten Sie das Gerät dann aus.
Ziehen Sie den Netzstecker des Ladegerats aus der Steckdose, bevor Sie es reinigen. Ihr Ladegerät bedarf keinerlei Wartung außer einer regelmäßigen Reinigung.
Reinigen Sie regelmäßig die Luftungsschlitze im Gerät/ Werkzeug/Ladegerät mit Hilfe einer weichen Bürste oder eines trockenen Lappens.
Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe eines feuchten Lappens. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Reinigen Sie regelmäßig das Spannfutter (falls angebracht), indem Sie es öffnen und durch leichtes Klopfen den Staub aus dem Inneren entfern.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmull entsorgt werden.

Solle Ih Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, soarf es nicht über den Hausmüll entsorgt werden. Stellen Sie diese Produkte zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen konnen die Materialien recycliert und wiederverwertet werden. Die Wiederverwertung recyclelter Materialien schon die Umwelt und verrin-gert die Nachfrage nach Rohstoffen.

Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Handlers vor, bei dem Sie das neue Produkt erworben haben.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sieitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt.

Die Adresse der zuständigen Black & Decker Vertrétung steht in this dem Handbuch, darüber laft sich die nachstgelegene Vertragswerkstatt ermittelt. Außer dem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Deckersowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Technische Daten

	AST6 TYPE 4	CD105 TYPE 4
Spannung	VAC230	230
Leistungsaufnahme	W701	701
Leerlaufdrehzah	min-110.000	10.000
Scheibendurch-messer	mm 115	115
Scheibenbohrung	mm 22	22
Maximal
Scheibenstände
Schleifscheiben	mm 6	6
Trennscheiben	mm 3,5	3,5
Spindelgroße	mm M14	M14
Gewicht	kg 2,1	2,1
	CD110TYPE 4	CD115TYPE 4
Spannung V	230 230
Leistungsaufnahme W	701 710
Leerlaufdrehzahl min	-1	10.000 10.000
Scheibendurch-messer	mm 100 115
Scheibenbohrung mm	16 22
Maximal
Scheibenstände
Schleifscheiben mm	6 6
Trennscheiben	mm 3,5	3,5
Spindelgroße	mm M10	M14
Gewicht	kg 2,1	2,1

Schaldruckpegel gemäß EN60745:

Schaldruck (L_pA) 91 dB(A),

Unsicherheitsfaktor (K) 3 dB(A)

Schalleistung (L_WA) 102 dB(A),

Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibrationswerte (Triax-Vektorsumme) gemäß EN 60745:

Oberflächenschleifen (a_n,AG) 7 m/s²,

Unsicherheitsfaktor (K) 1,5 m/s

Trennarbeiten (a_h)2,5m / s^2

Unsicherheitsfaktor (K) 1,5 m/s

EG-Konformitätserklarung

MASCHINENRICHLINIE

AST6, CD105, CD110, CD115

Black & Decker erklart, daß diese unter „Technische Daten" beschriebenen Produkte folgende Richtlinien erhöllen: 2006/42/EC, EN60745-1, EN60745-2-3

Wenden Sie sich für weitere Informationenitte an folgende Black & Decker Anschrift bzw. an die hinten im Handbuch angegebene Anschrift.

Der Unterzeichnete ist für die Zusammenstellung der technischen Datei verantwortlich und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Vereinigtes Königreich

29.07.2010

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufe eine außergewöhnliche Garantie.

These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Materialoder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. Den Austausch eines mangelhaften Geräts, ohne dass dem Kunden damit mehr als unvermeidlich Unannahmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde.
wenn das Gerät mißbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde.
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde.
- wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkafer bzw.

der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Geräte typ beschreiben. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüberläßt sich die nachstgelegene Vertragswerkstatt ermittelt. Außendem ist eine(List der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

FRANÇAIS

Utilisation prévue
