INSTRUKCJA OBSŁUGI CD105 BLACK & DECKER

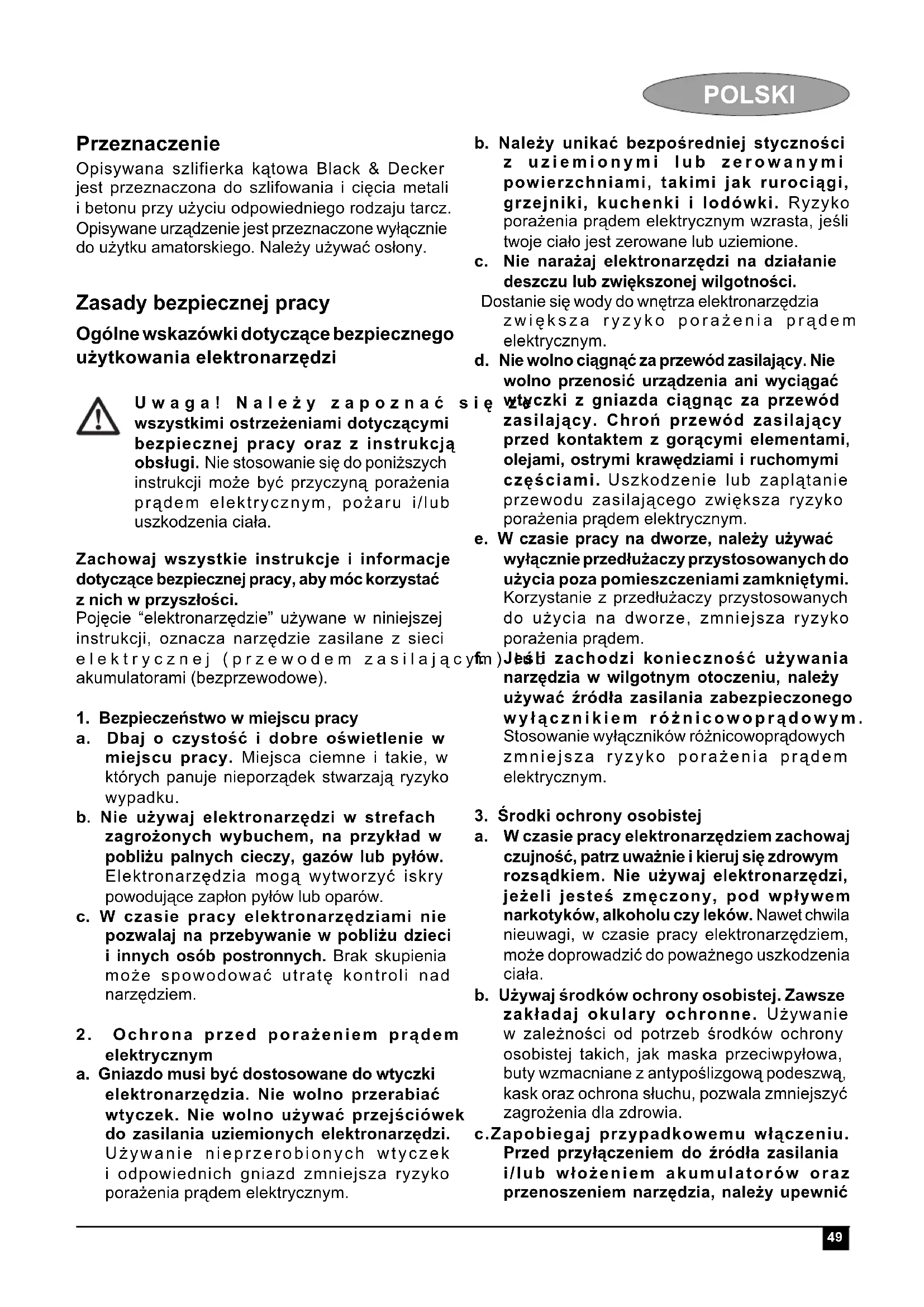

GKM rendeletben meghatározott jogok illetik meg. Gyártó: Importőr: Black & Decker GmbH Black & Decker Hungary Kft. D – 65510 Idstein/Ts 1016 Budapest, Black & Decker str. 40. Galeotti u. 5.49 POLSKI Przeznaczenie Opisywana szlifierka kątowa Black & Decker jest przeznaczona do szlifowania i cięcia metali i betonu przy użyciu odpowiedniego rodzaju tarcz. Opisywane urządzenie jest przeznaczone wyłącznie do użytku amatorskiego. Należy używać osłony. Zasady bezpiecznej pracy Ogólne wskazówki dotyczące bezpiecznego użytkowania elektronarzędzi Uwaga! Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpiecznej pracy oraz z instrukcją obsługi. Nie stosowanie się do poniższych instrukcji może być przyczyną porażenia prądem elektrycznym, pożaru i/lub uszkodzenia ciała. Zachowaj wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości. Pojęcie “elektronarzędzie” używane w niniejszej instrukcji, oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy

a. Dbaj o czystość i dobre oświetlenie w miejscu pracy. Miejsca ciemne i takie, w których panuje nieporządek stwarzają ryzyko wypadku. b. Nie używaj elektronarzędzi w strefach zagrożonych wybuchem, na przykład w pobliżu palnych cieczy, gazów lub pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów. c. W czasie pracy elektronarzędziami nie pozwalaj na przebywanie w pobliżu dzieci i innych osób postronnych. Brak skupienia może spowodować utratę kontroli nad narzędziem.

2. Ochrona przed porażeniem prądem

elektrycznym a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie wolno używać przejściówek do zasilania uziemionych elektronarzędzi. Używanie nieprzerobionych wtyczek i odpowiednich gniazd zmniejsza ryzyko porażenia prądem elektrycznym. b. Należy unikać bezpośredniej styczności z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli twoje ciało jest zerowane lub uziemione. c. Nie narażaj elektronarzędzi na działanie deszczu lub zwiększonej wilgotności. Dostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym. d. Nie wolno ciągnąć za przewód zasilający. Nie wolno przenosić urządzenia ani wyciągać wtyczki z gniazda ciągnąc za przewód zasilający. Chroń przewód zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zaplątanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym. e. W czasie pracy na dworze, należy używać wyłącznie przedłużaczy przystosowanych do użycia poza pomieszczeniami zamkniętymi. Korzystanie z przedłużaczy przystosowanych do użycia na dworze, zmniejsza ryzyko porażenia prądem. f. Jeśli zachodzi konieczność używania narzędzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem elektrycznym.

3. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachowaj czujność, patrz uważnie i kieruj się zdrowym rozsądkiem. Nie używaj elektronarzędzi, jeżeli jesteś zmęczony, pod wpływem narkotyków, alkoholu czy leków. Nawet chwila nieuwagi, w czasie pracy elektronarzędziem, może doprowadzić do poważnego uszkodzenia ciała. b. Używaj środków ochrony osobistej. Zawsze zakładaj okulary ochronne. Używanie w zależności od potrzeb środków ochrony osobistej takich, jak maska przeciwpyłowa, buty wzmacniane z antypoślizgową podeszwą, kask oraz ochrona słuchu, pozwala zmniejszyć zagrożenia dla zdrowia. c.Zapobiegaj przypadkowemu włączeniu. Przed przyłączeniem do źródła zasilania i/lub włożeniem akumulatorów oraz przenoszeniem narzędzia, należy upewnić50 POLSKI się, że wyłącznik znajduje się w pozycji "wyłączone". Trzymanie palca na wyłączniku w czasie przenoszenia elektronarzędzi lub podłączania do zasilania, gdy wyłącznik jest w pozycji "włączone", może łatwo stać się przyczyną wypadku. d. Przed włączeniem elektronarzędzia, należy odłączyć wszystkie klucze i narzędzia do regulacji. Pozostawienie klucza lub narzędzia do regulacji połączonego z częściami wirującymi elektronarzędzia może spowodować uszkodzenie ciała. e. Nie wychylaj się. Nie wychylaj się i przyjmij stabilną pozycję, aby zawsze zachowywać równowagę. Umożliwia to lepszą kontrolę nad narzędziem w nieoczekiwanych sytuacjach. f. Załóż odpowiedni strój. Nie noś luźnego ubrania lub biżuterii.Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnij się, czy są one przyłączone i właściwie użytkowane. Użycie takich urządzeń może zmniejszyć niebezpieczeństwa wynikające z obecności pyłów.

4. Obsługa i konserwacja elektronarzędzi

a. Nie wolno przeciążać elektronarzędzi. Używaj elektronarzędzi odpowiednich do wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykonasz pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane. b. Nie wolno używać elektronarzędzia z zepsutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Elektronarzędzie, którego pracy nie można kontrolować wyłącznikiem, jest niebezpieczne i musi zostać naprawione. c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania i/lub odłączyć akumulator od urządzenia. Stosowanie takich środków zapobiegawczych zwiększa bezpieczeństwo i zmniejsza ryzyko przypadkowego uruchomienia elektronarzędzia. d. Nie używane elektronarzędzie przechowuj poza zasięgiem dzieci i nie dopuszczaj osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektronarzędziem. Elektronarzędzia obsługiwane przez osoby nieprzygotowane stanowią zagrożenie. e. Regularnie dokonuj konserwacji elektronarzędzi. Sprawdź, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontroluj wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Uszkodzenia należy naprawić przed przystąpieniem do użytkowania. Wiele wypadków spowodowanych jest przez niedostateczną konserwację elektronarzędzi. f. Dbaj o czystość narzędzi i ostrość elementów tnących. Zadbane narzędzia tnące, z ostrymi krawędziami tnącymi, rzadziej się zacinają i są łatwiejsze w prowadzeniu. g. Elektronarzędzia, akcesoriów i końcówek należy używać zgodnie z niniejszą instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzia w sposób niezgodny z przeznaczeniem może być bardzo niebezpieczne.

a. Powierzaj naprawy elektronarzędzi wyłącznie osobom wykwalifikowanym, używającym identycznych części zamiennych. Zapewni to dalsze bezpieczne użytkowanie narzędzia. Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe Uwaga! Dodatkowe wskazówki bezpieczeństwa dotyczące szlifowania, ścierania, polerowania, szczotkowania oraz cięcia. Opisywane elektronarzędzie przeznaczone jest do szlifowania, ścierania, szczotkowania i cięcia. Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa i obsługi oraz rysunkami i danymi umieszczonymi w dołączonej do elektronarzędzia instrukcji obsługi. Nie stosowanie się do wszystkich poniższych instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia. Użycie niezgodnie z przeznaczeniem może być niebezpieczne i spowodować zranienie.51 POLSKI Nie wolno używać akcesoriów, które nie są specjalnie zaprojektowane i zalecane przez producenta. Sama możliwość przyłączenia akcesoriów, nie zapewnia bezpieczeństwa ich użytkowania. Znamionowa prędkość robocza używanych akcesoriów musi być przynajmniej równa maksymalnej prędkości roboczej elektronarzędzia. Użycie akcesoriów nieprzystosowanych do pracy z taką prędkością, może spowodować ich pęknięcie i rozrzucenie. Średnica zewnętrzna i grubość akcesoriów musi mieścić się w przedziale podanym dla danego elektronarzędzia. Użycie akcesoriów o złych wymiarach nie pozwala na odpowiednią ich osłonę i kontrolę pracy. Rozmiar osiek akcesoriów (tarcz, podkładek lub innych) musi być odpowiednio dobrana do wrzeciona elektronarzędzia. Akcesoria, których otwory nie pasują do elektronarzędzia, nie będą wyważone, będą zbytnio wibrować i spowodować utratę kontroli nad urządzeniem. Nie wolno używać uszkodzonych akcesoriów. Przed każdym użyciem należy sprawdzić stan akcesoriów - czy tarcze nie są pęknięte, połamane lub rozwarstwione, czy szczotki nie mają poluzowanego włosia. Jeśli elektronarzędzie upadnie, należy sprawdzić czy nie uległo uszkodzeniu i ewentualne uszkodzone części wymienić. Po sprawdzeniu i zamocowaniu danego akcesorium, należy włączyć urządzenie z pełną prędkością na jedną minutę. Uszkodzone akcesoria zwykle pękają w czasie takiego testu. Należy używać środków ochrony osobistej. W zależności od wykonywanej pracy, należy używać osłony na twarz, gogli lub okularów ochronnych. W razie potrzeby należy zakładać maskę ochronną, ochronę słuchu, rękawice i fartuch, które zatrzymają drobne cząsteczki lub fragmenty obrabianego materiału. Ochrona oczu musi zatrzymywać cząsteczki powstające w trakcie prac różnego rodzaju. Rodzaj maski przeciwpyłowej lub oddechowej, należy dobrać w zależności od rodzaju przeprowadzanych prac. Długotrwała ekspozycja na hałas o dużym natężeniu, może spowodować uszkodzenie słuchu. Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każda osoba zbliżająca się do miejsca pracy powinna musi być wyposażona w sprzęt ochrony osobistej. Części obrabianego elementu lub pękniętych akcesoriów mogą zostać odrzucone na dużą odległość i zranić osoby przebywające także poza bezpośrednią bliskością miejsca pracy. Do trzymania urządzenia wykorzystuj wyłącznie izolowane powierzchnie uchwytów, ponieważ pas szlifierski / podstawa szlifierska mogą dotknąć przewodu zasilającego. Przecięcie przewodu z prądem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora. Trzymać przewód zasilania z dala od wirujących elementów urządzenia. W razie utraty kontroli, przewód może zostać przecięty lub nawinięty a dłoń lub ramię wciągnięte w element wirujący. Nie wolno odkładać urządzenia, dopóki tarcza nie zatrzyma się całkowicie. Ruchome elementy mogą zaczepić się o podłoże i niekontrolowanie pociągnąć narzędzie. Nie wolno uruchamiać narzędzia w czasie przenoszenia i gdy jest blisko ciała. Przypadkowy kontakt z wirującym elementem może spowodować wciągnięcie ubrania i przyciągnięcie narzędzia do ciała. Okresowo czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika wciąga zabrudzenia, których duże nagromadzenie może powodować zagrożenie porażeniem prądem elektrycznym. Nie wolno uruchamiać elektronarzędzia w pobliżu palnych materiałów. Powstające iskry mogą spowodować zapłon tych materiałów. Nie wolno używać akcesoriów, które wymagają chłodzenia cieczą. Użycie wody lub innych płynów do chłodzenia może spowodować porażenie prądem elektrycznym. Uwaga: Powyższe ostrzeżenie nie dotyczy elektronarzędzi specjalnie przystosowanych do chłodzenia cieczą. Niebezpieczeństwem gwałtownego odrzutu - ostrzeżenia Gwałtowny odrzut narzędzia jest to nagła reakcja na zatrzymanie lub zaklinowanie tarczy wirującej, podkładki szlifierskiej, szczotki lub innych akcesoriów. Zakleszczenie lub ścieranie powoduje gwałtowne zatrzymanie elementu wirującego, co w efekcie wymusza obrót narzędzia w kierunku przeciwnym do obrotu tarczy wokół miejsca zakleszczenia.52 POLSKI Na przykład, jeśli tarcza szlifi erska zaklinuje się w obrabianym elemencie, brzeg tarczy może wbić się w powierzchnię materiału i spowodować przetoczenie się tarczy lub jej gwałtowne odepchniecie. Tarcza może wyskoczyć w kierunku operatora lub w drugą stronę, w zależności od kierunku obrotów w chwili zakleszczenia. W takim przypadku może także pęknąć tarcza szlifi erska. Zjawisko gwałtownego odrzutu szlifierki jest wynikiem niewłaściwego zastosowania i/lub niewłaściwego postępowania lub warunków pracy. Można mu zapobiegać podejmując opisane niżej działania: Mocno trzymać elektronarzędzie za uchwyty oraz ustawić się w takiej pozycji, aby móc przeciwstawić się siłom odrzutu. Należy zawsze używać dołączonej dodatkowej rekojeści, która umożliwiaja maksymalną kontrolę nad siłami gwałtownego odrzutu lub momentem obrotowym powstającym w czasie rozruchu. Operator może opanować gwałtowne ruchy narzędzia, jeśli podejmie odpowiednie środki zapobiegawcze. Nie wolno zbliżać ręki do wirujących akcesoriów. Gwałtowny odrzut może spowodować dotknięcie elementu do ręki. Nie wolno ustawiać się w obszarze, w który może zostać odepchnięte narzędzie. Narzędzie zostanie odrzucone w kierunku przeciwnym do kierunku obrotu tarczy. Zachować szczególną ostrożność w czasie pracy w rogach, obróbki ostrych krawędzi, itp. Unikać podskakiwania i zaczepiania tarczy. W przypadku pracy w narożnikach lub przy ostrych krawędziach, tarcza ma tendencję do obsuwania się, co prowadzi do utraty kontroli nad narzędziem. Nie wolno zakładać tarcz z łańcuchem lub zębami. Użycie takich tarcz powoduje częsty odrzut narzędzia i utratę kontroli nad nim. Dodatkowe instrukcje bezpieczeństwa dotyczące szlifowania oraz cięcia. Dodatkowe instrukcje bezpieczeństwa dotyczące szlifowania oraz ścinania szlifi erką. Stosuj wyłącznie tarcze dopuszczone do za- stosowania w danym narzędziu oraz osłonę przystosowaną do danej tarczy. Tarcze, które nie są przeznaczone do danego narzędzia nie posiadają osłon, dlatego ich wykorzystanie stwarza niebezpieczeństwo. Osłona musi być pewnie zamocowana do narzędzia oraz ustawiona tak, aby jak najmniejsza cześć tarczy skierowana była w stronę operatora, co zapewnia najwyższy możliwy poziom zabezpieczenia. Osłona pozwala na uchronienie operatora przed obrażeniami ciała spowodowanymi fragmentami tarczy oraz przed przypadkowym kontaktem z tarczą. Tarcze muszą być dostosowane do danego zastosowania. Przykładowo: nie należy szlifować boczną stroną tarczy tnącej. Tarc- ze tnące są przeznaczone do pracy zewnętrzną krawędzią, przyłożenie do takiej tarczy siły bocznej może spowodować jej rozerwanie. Stosuj wyłącznie podkładki mocujące w dobrym stanie, o prawidłowej wielkości oraz kształcie dobranym do danej tarczy. Prawidłowo dobrana podkładka dociska tarczę, co zmniejsza niebezpieczeństwo jej pęknięcia. Podkładki tarcz tnących mogą się różnić od tarcz przeznaczonych do szlifowania. Nie stosować zużytych tarcz z większych narzędzi. Tarcze przeznaczone do większych narzędzi nie są przystosowane do większej prędkości mniejszych narzędzi i mogą pęknąć. Dodatkowe wskazówki bezpieczeństwa dotyczące pracy przy ścinaniu szlifi erką Nie wolno zbyt mocno dociskać tarczy i doprowadzać do jej zatrzymania. Nie wolno wykonywać zbyt głębokich cięć. Przeciążanie tarczy zwiększa obciążenie urządzenia oraz prawdopodobieństwo wygięcia i zaklinowania tarczy w szczelinie oraz możliwość gwałtownego odrzutu szlifi erki lub połamania tarczy. Nie wolno ustawiać się w linii obrotu oraz za wirująca tarczą. Jeśli tarcza w miejscu kontaktu z materiałem obraca się w kierunku od operatora, wzrasta prawdopodobieństwo odrzucenia narzędzie w kierunku operatora, gdy dojdzie do gwałtownego odrzutu szlifi erki. W razie zaklinowania tarczy lub przerwania pracy z innego powodu, należy wyłączyć elektronarzędzie i trzymać je nieruchomo aż do całkowitego zatrzymania tarczy. Nigdy nie wolno próbować wyjąć tarczy tnącej ze szczeliny cięcia w czasie, gdy tarcza się obraca, ponieważ może to spowodować gwałtowne odrzucenie szlifierki. Należy sprawdzić przyczyny blokowania tarczy i zapobiegać im.53 POLSKI Nie wolno wznawiać cięcia, gdy tarcza wsunięta jest do szczeliny cięcia. Pozwolić na całkowite rozpędzenie się tarczy i dopiero kontynuować cięcie. Tarcza może się zakleszczyć, przetoczyć lub wyskoczyć w przypadku ponownego włączenia urządzenia, gdy tarcza jest w szczelinie. Duże elementy i płyty należy podeprzeć tak, aby zmniejszyć ryzyko przycięcia tarczy i gwałtownego odrzutu. Duże elementy opadają pod własnym ciężarem. Podpory należy umieścić od spodu, na brzegu elementu oraz w pobliżu linii cięcia, po obu stronach tarczy. Należy zachować szczególną ostrożność w czasie wcinania się w istniejąca ścianę lub inne osłonięte miejsca. Tarcza może przeciąć ukryte rury z wodą, gazem, przewody z prądem lub inne elementy, co spowoduje gwałtowny odrzut szlifi erki. Zasady bezpiecznej pracy szlifierkami - szlifowanie Nie wolno używać zbyt dużych dysków papieru szlifi erskiego. Przy wyborze tarcz uwzględnić zalecenia producenta. Dyski papieru ściernego wystające ponad podkładkę szlifi erską są niebezpieczne - mogą spowodować zranienie, zniszczenie podkładki lub zjawisko gwałtownego odrzutu szlifi erki. Zasady bezpiecznej pracy szlifierkami - polerowanie Nie dopuszczać do swobodnego wirowania części materiału polerskiego lub jego mocowań. Należy zamocować lub przyciąć luźne fragmenty. Wirujące luźne paski od akcesoriów mogą owinąć się wokół palców lub zahaczyć o obrabiany element. Ostrzeżenia dotyczące pracy ze szczotkami: Uważaj, ponieważ włosie szczotki wylatuje nawet w czasie wykonywania zwykłych prac. Nie należy przeciążać szczotki przez zbyt mocne dociskanie. Włoski ze szczotki łatwo przechodzą przez lekkie ubranie i/lub skórę. Jeśli użycie osłony jest zalecane, nie wolno dopuszczać do tarcia szczotki o osłonę. Średnica tarcz drucianych i szczotek może się zwiększać w czasie pracy pod obciążeniem lub w wyniku działania sił odśrodkowych. Bezpieczeństwo osób postronnych Opisywane urządzenie nie jest przeznaczone do użycia przez osoby o obniżonych możliwościach fi zycznych, ruchowych lub umysłowych (także dzieci) lub o zbyt małej wiedzy i doświadczeniu, jeśli nie zostały one przeszkolone lub nie pozostają pod opieką osoby odpowiedzialnej za ich bezpieczeństwo. Należy pilnować dzieci, aby nie bawiły się urządzeniem. Drgania Podawana w tabeli danych technicznych oraz w deklaracji zgodności z normami wartość drgań (wibracji), została zmierzona zgodnie ze standardową procedurą zawartą w normie EN 60745. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na wibracje. Uwaga! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom wibracji może przekroczyć podawaną wartość. Przy określaniu ekspozycji na wibracje, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarzędzia, zgodnie z normą 2002/44/EC należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia. Symbole na urządzeniu Uwaga! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi. W czasie pracy opisywanym narzędziem noś okulary ochronne albo gogle. Stosuj ochronę słuchu w czasie pracy. Ochrona przed porażeniem prądem elektrycznym Opisywane elektronarzędzie jest podwójnie izolowane; dlatego nie ma konieczności stosowania dodatkowego uziemienia. Należy zawsze upewniać się, czy napięcie zasilania zgodne jest z wartością podaną na tabliczce znamionowej.54 POLSKI Ze względów bezpieczeństwa wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu Black & Decker. Wyposażenie Opisywane narzędzie wyposażone jest w kilka lub wszystkie z poniższych elementów.

2. Dodatkowa rękojeść

3. Blokada wrzeciona

Montaż Uwaga! Przed rozpoczęciem montażu upewnić się, czy narzędzie jest wyłączone i wtyczka zasilająca jest odłączona. Montaż i demontaż osłony (Rys. A i B) Opisywane urządzenie wyposażone jest w osłonę używaną przy szlifowaniu. W przypadku cięcia należy założyć inną, przeznaczoną do tego osłonę. Osłonę używaną w czasie cięcia można nabyć w serwisach Black & Decker - numer części 1004484-00. Montaż Położyć narzędzie na stole z wrzecionem (5) skierowanym do góry. Nałożyć podkładkę sprężystą (6) na wrzeciono i umieścić ją na nasadzie (7). Nałożyć osłonę (4) na narzędzie, jak pokazano na rysunku. Nałożyć kołnierz (8) na wrzeciono wypustami w stronę osłony. Otwory w kołnierzu mają pokrywać się z otworami na śruby. Zamocować kołnierz za pomocą śrub (9). Upewnić się czy śruby są mocno dokręcone i czy osłonę można obracać. Demontaż Odkręcić śrubokrętem śruby (9). Zdjąć kołnierz (8), osłonę (4) i podkładkę sprężystą (7). Części przechowuj w bezpiecznym miejscu. Uwaga! Nie wolno używać narzędzia bez osłony. Montaż dodatkowej rękojeści Wkręcić dodatkową rękojeść (2) w otwór montażowy w narzędziu. Uwaga! Zawsze używaj dodatkowej rękojeści. Montaż i demontaż tarcz szlifi erskich lub tnących (Rys. C - E) Zawsze używaj tarczy przeznaczonej do danej pracy. Używaj tylko tarcz o właściwej średnicy i wielkości otworu tarczy (patrz dane techniczne). Montaż Zamocować osłonę postępując zgodnie z powyższą instrukcją. Umieścić pierścień wewnętrzny (10) na wrzecionie (5), jak pokazano na rysunku (Rys. C). Upewnić się, że pierścień jest umiejscowiony prawidłowo i przylega gładką stroną do ośki. Umieścić tarczę (11) na wrzecionie (5) jak pokazano na rysunku (Rys. C). Jeśli tarcza posiada uwypuklenie na środku (12), powinno znajdować się ono od strony pierścienia wewnętrznego. Upewnić się czy tarcza jest prawidłowo umieszczona na pierścieniu wewnętrznym. Założyć pierścień zewnętrzny (13) na wrzeciono. Jeśli montowana jest tarcza szlifierska, wypukły środek nakrętki zewnętrznej musi być skierowany do wewnątrz (A na Rys. D). Jeśli montowana jest tarcza tnąca, wypukły środek nakrętki zewnętrznej musi być skierowany na zewnątrz (B na Rys. D). Trzymać wciśniętą blokadę wrzeciona (3) i dokręcić pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. E). Demontaż Trzymając wciśniętą blokadę wrzeciona (3) odkręcić pierścień zewnętrzny (13) przy użyciu klucza z dwoma trzpieniami (14) (Rys. E). Zdjąć pierścień zewnętrzny (13) i tarczę (11). Montaż i demontaż tarcz polerskich (Rys. E i F) Do polerowania potrzebna jest specjalna podkładka. Podkładki można nabyć u miejscowego sprzedawcy sprzętu Black & Decker. Montaż Umieścić pierścień wewnętrzny (10) na wrzecionie (5), jak pokazano na rysunku (Rys. F). Upewnić się, że pierścień jest umiejscowiony prawidłowo i przylega gładką stroną do ośki. Nałożyć podkładkę szlifierską (15) na wrzeciono. Umieścić tarczę ścierną (16) na podkładce. Umieścić pierścień zewnętrzny (13) na wrzecionie tak, aby gładka strona przylegała55 POLSKI do tarczy. Trzymać wciśniętą blokadę wrzeciona (3) i dokręcić pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (14) (Rys. E). Upewnić się, że nakrętka zewnętrzna została zamontowana poprawnie oraz tarcza przylega do podkładki. Demontaż Trzymając wciśniętą blokadę wrzeciona (3) odkręcić pierścień zewnętrzny (13) przy użyciu klucza z dwoma trzpieniami (14) (Rys. E). Zdjąć pierścień zewnętrzny (13), tarczę ścierną (16) i podkładkę szlifi erską (15). Pozostałe zagrożenia W czasie pracy elektronarzędziem mogą powstać zagrożenia, które nie zostały uwzględnione w załączonej instrukcji dotyczącej bezpiecznego użytkowania. Zagrożenia te mogą wynikać z niewłaściwego użytkowania, zbyt intensywnej eksploatacji lub innych przyczyn. Nawet w przy- padku przestrzegania zasad bezpiecznej pracy i stosowania środków ochronnych, nie jest możliwe uniknięcie pewnych zagrożeń. Należą do nich: Zranienia wynikające z dotknięcia wirujących / ruchomych elementów. Zranienia w czasie wymiany części, ostrzy lub akcesoriów. Zranienia związane ze zbyt długotrwałym używaniem narzędzia. Pracując przez dłuższy czas, należy robić regularne przerwy. Uszkodzenie słuchu. Zagrożenie dla zdrowia spowodowane wdychaniem pyłu wytwarzanego podczas użytkowania urządzenia (np.: podczas pracy w drewnie, szczególnie dębowym, bukowym oraz MDF). Eksploatacja Uwaga! Pozwól narzędziu pracować w jego własnym tempie. Nie przeciążaj narzędzia. Chroń przewód zasilający, aby uniknąć przecięcia go. Bądź przygotowany na pojawienie się iskier, kiedy tarcza dotknie obrabianego elementu. Ustawiaj narzędzie w takiej pozycji, w której osłona tarczy zapewnia optymalną ochronę. Włączanie i wyłączanie Aby włączyć urządzenie, przesuń wyłącznik (1) do przodu. Pamiętaj, że narzędzie będzie pracowało po puszczeniu wyłącznika. Aby wyłączyć urządzenie, naciśnij tylną część wyłącznika. Uwaga! Nie wyłączaj obciążonego urządzenia. Wskazówki praktyczne Trzymaj mocno narzędzie jedną ręką za uchwyt boczny a drugą za uchwyt główny. W czasie szlifowania utrzymuj kąt ok. 15° pomiędzy tarczą a szlifowaną powierzchnią. Konserwacja Narzędzia Black & Decker zostały zaprojektowane tak, aby zapewnić długoletnią , prawie bezobsługową , pracę urządzenia. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio z nim postępować i regularnie je czyścić. Uwaga! Przed przystąpieniem do konserwacji elektronarzędzi zasilanych przewodem zasilającym / akumulatorami: Wyłącz urządzenie i wyjmij wtyczkę z kontaktu. Lub wyłącz i odłącz akumulator od urządzenia, jeśli urządzenie jest wyposażone w oddzielny akumulator. Jeśli akumulator jest zintegrowany, należy go całkowicie rozładować a następnie wyłączyć urządzenie. Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego. Ładowarka nie wymaga, oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji. Okresowo czyścić otwory wentylacyjne urządzenia/narzędzia/ładowarki za pomocą miękkiej szczoteczki lub suchej ściereczki. Okresowo czyścić obudowę silnika za pomocą wilgotnej ściereczki. Nie wolno używać preparatów do szorowania, ani zawierających rozpuszczalniki. Okresowo rozkręcać szczęki zaciskowe i wytrzepać z nich gromadzący się pył.56 POLSKI Ochrona środowiska Selektywna zbiórka odpadów. Opisywanego produktu nie wolno utylizować razem ze zwykłymi śmieciami z gospodarstw domowych. Gdy okaże się, że konieczna jest wymiana posiadanego narzędzia Black & Decker lub nie będzie się go więcej używać, nie należy wyrzucać go razem ze śmieciami z gospodarstwa domowego. Należy przekazać produkt do punktu selektywnej zbiórki odpadów. Selektywna zbiórka zużytych produktów i opakowań pozwala na powtórne wykorzystanie użytych materiałów. Powtórne użycie materiałów pomaga chronić środowisko naturalne przed zanieczyszczeniem i zmniejsza zapotrzebowanie na surowce. Lokalne przepisy mogą zapewniać możliwość selektywnej zbiórki zużytych urządzeń elektrycznych z gospodarstw domowych na miejskich wysypiskach śmieci lub u sprzedawcy, w przypadku zakupu nowego urządzenia. Black & Decker zapewnia możliwość zbiórki i recyklingu swoich produktów po zakończeniu okresu eksploatacji. Aby skorzystać z tej możliwości, prosimy je zwrócić do jednego z Autoryzowanych Przedstawicieli Serwisowych. Lista autoryzowanych przedstawicieli serwisowych Black & Decker oraz informacje na temat naszego serwisu posprzedażnego, dostępne są na stronie internetowej: www.2helpU.com Dane techniczne AST6 TYP 4 CD105 TYP 4 Napięcie V

Moc elektryczna W701 701 Prędkość bez obciążenia min

10,000 10,000 Średnica tarczy mm 115 115 Średnica otworu mm 22 22 Maksymalna grubość tarczy tarcze szlifi erskie mm 6 6 tarcze tnące mm 3.5 3.5 Wrzeciono mm M14 M14 Waga kg 2.1 2.1 CD110 TYP 4 CD115 TYP 4 Napięcie V

Moc elektryczna W701 710 Prędkość bez obciążenia min

10,000 10,000 Średnica tarczy mm 100 115 Średnica otworu mm 16 22 Maksymalna grubość tarczy tarcze szlifi erskie mm 6 6 tarcze tnące mm 3.5 3.5 Wrzeciono mm M10 M14 Waga kg 2.1 2.1 Poziom ciśnienia akustycznego zgodnie z EN 60745: Ciśnienie akustyczne (L

) 91 dB(A), niepewność (K) 3 dB(A) Moc akustyczna (L

) 102 dB(A), niepewność (K) 3 dB(A) Sumaryczna wielkość drgań (suma wektorów trzech osi) zgodnie z normą EN 60745: Szlifowanie powierzchni (a h,AG ) 7 m/s

, niepewność (K) 1.5 m/s

, niepewność (K) 1.5 m/s

POLSKI Deklaracja zgodności UE DYREKTYWA MASZYNOWA

AST6, CD105, CD110, CD115

Firma Black & Decker oświadcza, że opisywane szlifi erki AST6/CD105/CD110/CD115 spełniają wymagania norm: 2006/42/EC, EN60745-1, EN60745-2-3 Aby otrzymać więcej informacji, należy skontaktować się z fi rmą Black & Decker pod adresem podanym poniżej lub na końcu instrukcji. Niżej podpisana osoba odpowiedzialna jest za zestawienie informacji technicznych i składa niniejszą deklarację w imieniu fi rmy Black & Decker. Kevin Hewitt Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Wielka Brytania

POLSKI Black & Decker Warunki gwarancji: Gwarantujemy sprawne działanie produktu, zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi. Niniejszą gwarancją nie jest objęte wyposażenie takie, jak: szczotki, tarcze pilarskie, tarcze ścierne, wiertła i inne akcesoria, jeżeli nie została do nich dołączona oddzielna karta gwarancyjna oraz elementy podlegające naturalnemu zużyciu.

1. Niniejszą gwarancją objęte są usterki produktu

spowodowane wadami produkcyjnymi i wadami materiałowymi.

2. Niniejsza gwarancja jest ważna po

przedstawieniu przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz łącznie: a) poprawnie wypełnionej karty gwarancyjnej; b) ważnego paragonu zakupu z datą sprzedaży taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpłatną naprawę

urządzenia (wraz z bezpłatną wymianą uszkodzonych części) w okresie 24 miesięcy od daty zakupu.

4. Produkt reklamowany musi być:

a) dostarczony bezpośrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypełnioną Kartą Gwarancyjną i ważnym paragonem zakupu (lub kopią faktury) oraz szczegółowym opisem uszkodzenia, lub b) przesłany do Centralnego Serwisu Gwarancyj- nego za pośrednictwem punktu sprzedaży wraz z dokumentami wymienionymi powyżej.

5. Koszty wysyłki do Centralnego Serwisu

Gwarancyjnego ponosi Black & Decker. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzykiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsyłany do miejsca nadania na koszt adresata.

6. Usterki ujawnione w okresie gwarancji będą

usunięte przez Centralny Serwis Gwarancyjny w terminie: a) 14 dni roboczych od daty przyjęcia produktu przez Centralny Serwis Gwarancyjny; b) termin usunięcia wady (punkt 6 a) może być wydłużony o czas niezbędny do importu niezbędnych części zamiennych;

7. Klient otrzyma nowy sprzęt, jeżeli:

a) Centralny Serwis Gwarancyjny stwierdzi na piśmie, że usunięcie wady jest niemożliwe; b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.

8. O ile taki sam produkt jest nieosiągalny, może

być wydany nowy produkt o niegorszych parametrach.

9. Decyzja Centralnego Serwisu Gwarancyjnego

odnośnie zasadności zgłaszanych usterek jest decyzją ostateczną.

10. Gwarancją nie są objęte:

a) wadliwe działanie lub uszkodzenia spowodowa- ne niewłaściwym użytkowaniem lub używaniem produktu niezgodnie z przeznaczeniem, instruk- cją obsługi lub przepisami bezpieczeństwa. W szczególności profesjonalne użytkowanie amatorskich narzędzi Black & Decker powoduje utratę gwarancji; b) wadliwe działanie lub uszkodzenia spowodo- wane przeciążaniem narzędzia, które prowadzi do uszkodzeń silnika, przekładni lub innych ele- mentów a także stosowaniem osprzętu innego niż zalecany przez Black & Decker; c) mechaniczne uszkodzenia produktu i wywołane nimi wady; d) wadliwe działanie lub uszkodzenia na skutek działania pożaru, powodzi, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, korozji, normalnego zużycia w eksploatacji czy też innych czynników zewnętrznych; e) produkty, w których naruszone zostały plomby gwarancyjne lub, które były naprawiane poza Centralnym Serwisem Gwarancyjnym lub były przerabiane w jakikolwiek sposób; f) osprzęt eksploatacyjny dołączony do urządzenia, taki jak: wiertła, tarcze pilarskie, tarcze szlifi er- skie, końcówki wkręcające, noże strugarskie, brzeszczoty, papier ścierny, paski napędowe i inne elementy ulegające naturalnemu zużyciu.

11. Centralny Serwis Gwarancyjny, fi rmy handlowe,

które sprzedały produkt, nie udzielają upoważ- nień ani gwarancji innych niż określone w karcie gwarancyjnej. W szczególności nie obejmują pra- wa klienta do domagania się zwrotu utraconych zysków w związku z uszkodzeniem produktu.

12. Gwarancja nie wyłącza, nie ogranicza ani nie
