INSTRUKCJA OBSŁUGI KG2000 BLACK & DECKER

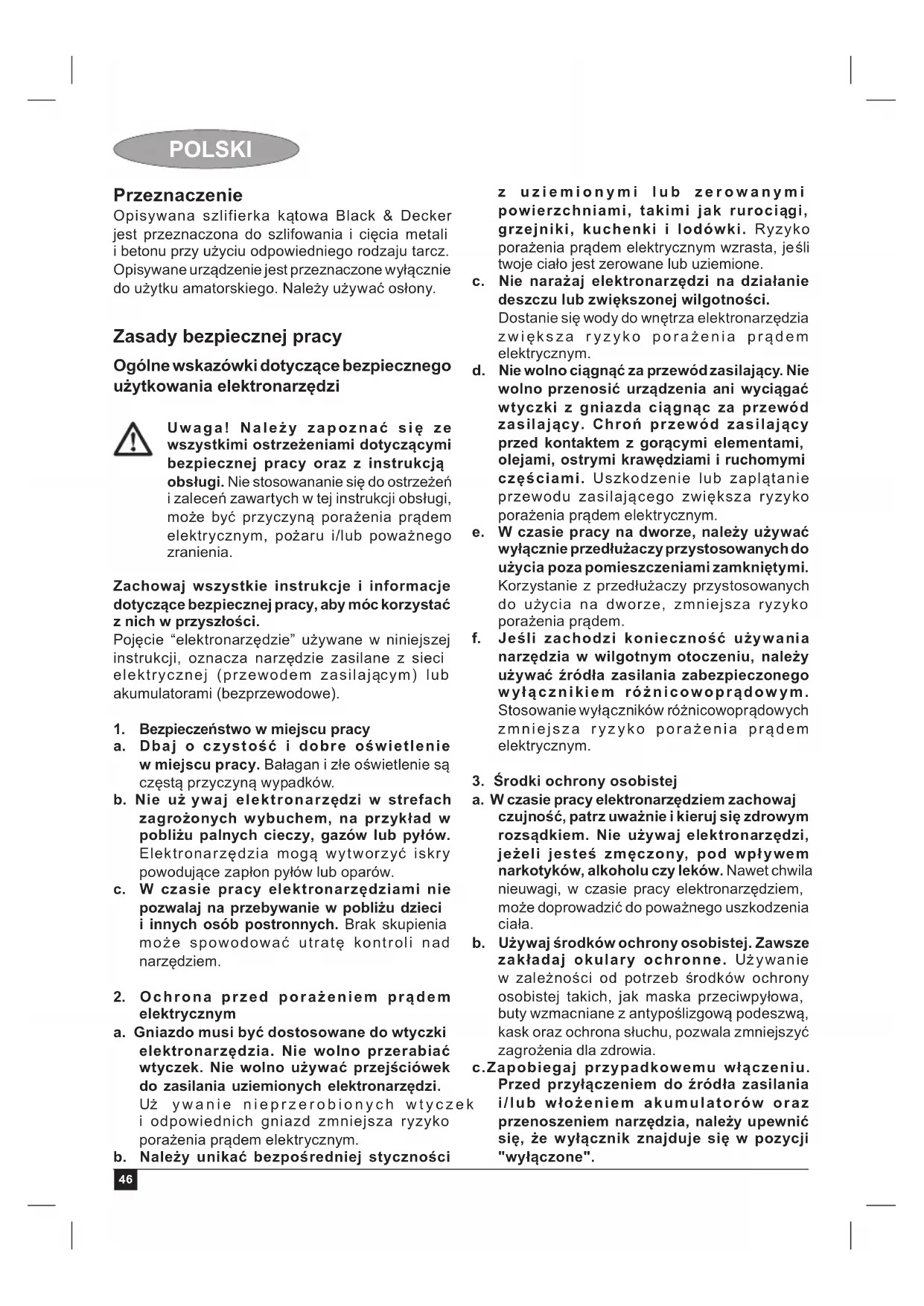

Polski (Tłumaczenie oryginalnej instrukcji) 46

Opisywana szlifierka kątowa Black & Decker jest przeznaczona do szlifowania i cięcia metali i betonu przy użyciu odpowiedniego rodzaju tarcz. Opisywane urządzenie jest przeznaczone wyłącznie do użytku amatorskiego. Należy używać osłony.

Zasady bezpiecznej pracy

Ogólne wskazówki dotyczące bezpiecznego użytkowania elektronarzędzi

Uwaga! Należy zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpiecznej pracy oraz z instrukcją obsługi. Nie stosowananie się do ostrzeżeń i zaleceń zawartych w tej instrukcji obsługi, może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia.

Zachowaj wszystkie instrukcje i informacje dotyczące bezpiecznej pracy, aby móc korzystać z nich w przyszłości.

Pojęcie "elektronarzędzie" używane w niniejszej instrukcji, oznacza narzędzie zasilane z sieci elektrycznej (przewodem zasilającym) lub akumulatorami (bezprzewodowe).

1. Bezpieczeństwo w miejscu pracy

a. Dbaj o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złe oświetlenie są częstą przyczyną wypadków.
b. Nie uż ywaj elektronarzędzi w strefach zagrożonych wybuchem, na przykład w pobliżu palnych cieczy, gazów lub pyłów. Elektronarzędzia mogą wytworzyć iskry powodujące zapłon pyłów lub oparów.
c. W czasie pracy elektronarzędziami nie pozwalaj na przebywanie w pobliżu dzieci i innych osób postronnych. Brak skupienia może spowodować utratę kontroli nad narzędziem.

1. Ochrona przed porażeniem prądem elektrycznym

a. Gniazdo musi być dostosowane do wtyczki elektronarzędzia. Nie wolno przerabiać wtyczek. Nie wolno używać przejściówek do zasilania uziemionych elektronarzędzi.
Uż ywanie nieprzerobionych wtyczek i odpowiednich gniazd zmniejsza ryzyko porażenia prądem elektrycznym.

b. Należy unikać bezpośredniej styczności

z uziemionymi lub zerowanymi powierzchniami, takimi jak rurociągi, grzejniki, kuchenki i lodówki. Ryzyko porażenia prądem elektrycznym wzrasta, jeśli twoje ciało jest zerowane lub uziemione.

c. Nie narażaj elektronarzędzi na działanie deszczu lub zwiększonej wilgotności.

Dostanie się wody do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

d. Nie wolno ciągnąć za przewód zasilający. Nie wolno przenosić urządzenia ani wyciągać wtyczki z gniazda ciągnąc za przewód zasilający. Chron przewód zasilający przed kontaktem z gorącymi elementami, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub zapłatanie przewodu zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

e. W czasie pracy na dworze, należy używać wyłącznie przedłużaczy przystosowanych do użycia poza pomieszczeniami zamkniętymi. Korzystanie z przedłużaczy przystosowanych do użycia na dworze, zmniejsza ryzyko porażenia prądem.

f. Jeśli zachodzi konieczność używania narzędzia w wilgotnym otoczeniu, należy używać źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Stosowanie wyłączników różnicowoprądowych zmniejsza ryzyko porażenia prądem elektrycznym.

1. Środki ochrony osobistej

a. W czasie pracy elektronarzędziem zachowaj czujność, patrz uważnie i kieruj się zdrowym rozsądkiem. Nie używaj elektronarzędzi, jeżeli jesteś zmęczony, pod wpływem narkotyków, alkoholu czy leków. Nawet chwila nieuwagi, w czasie pracy elektronarzędziem, może doprowadzić do poważnego uszkodzenia ciała.
b. Używaj środków ochrony osobistej. Zawsze zakładaj okulary ochronne. Używanie w zależności od potrzeb środków ochrony osobistej takich, jak maska przeciwpyłowa, buty wzmacniane z antypoślizgową podeszwa, kask oraz ochrona słuchu, pozwala zmniejszyć zagrożenia dla zdrowia.

c.Zapobiegaj przypadkowemu włączeniu. Przed przyłączeniem do źródła zasilania i/lub włożeniem akumulatorów oraz przenoszeniem narzędzia, należy upewnić się, że wyłącznik znajduje się w pozycji "wyłączone".

POLSKI

Trzymanie palca na wyłączniku w czasie przenoszenia elektronarzędzi lub podłączania do zasilania, gdy wyłącznik jest w pozycji "włączone", może łatwo stać się przyczyną wypadku.

d. Przed włączeniem elektronarzędzia, należy odłączyć wszystkie klucze i narzędzia do regulacji. Pozostawienie klucza lub narzędzia do regulacji połączonego z częściami wirującymi elektronarzędzia może spowodować uszkodzenie ciała.

e. Nie wychylaj się. Nie wychylaj się i przyjmij stabilną pozycję, aby zawsze zachowywać równowagę. Umożliwia to lepszą kontrolę nad narzędziem w nieoczekiwanych sytuacjach.

f. Założ odpowiedni strój. Nie noś luźnego ubrania lub bi żuterii.Trzymaj włosy, ubranie i rękawice z dala od ruchomych elementów. Luźne ubranie, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

g. Jeśli sprzęt jest przystosowany do przyłączenia urządzeń odprowadzających i zbierających pył, upewnij się, czy są one przyłączone i właściwie użytkowane. Używanie takich urządzeń zmniejsza zagrożenia związane z obecnością pytów.

1. Obsługa i konserwacja elektronarzędzi

a. Nie wolno przeciązać elektronarzędzi. Używaj elektronarzędzi odpowiednich do wykonywanej pracy. Dzięki odpowiednim elektronarzędziom wykonasz pracę lepiej i w sposób bezpieczny, w tempie, do jakiego narzędzie zostało zaprojektowane.

b. Nie wolno używać elektronarzędzia z zepsutym wyłącznikiem, który nie pozwala na sprawne włączanie i wyłączanie. Elektronarzędzie, którego pracy nie można kontrolować wyłącznikiem, jest niebezpieczne i musi zostać naprawione.

c. Przed przystąpieniem do regulacji, wymiany akcesoriów oraz przed schowaniem elektronarzędzia, należy odłączyć wtyczkę od źródła zasilania i/lub odłączyć akumulator od urządzenia. Stosowanie takich środków zapobiegawczych zwiększa bezpieczeństwo i zmniejsza ryzyko przypadkowego uruchomienia elektronarzędzia.

d. Nie używane elektronarzędzie przechowuj poza zasięgiem dzieci i nie dopuszczaj osób nie znających elektronarzędzia lub tej instrukcji do posługiwania się elektronarzędziem. Elektronarzędzia obsługiwane przez osoby nieprzygotowane stanowią zagrożenie.

e. Regularnie dokonuj konserwacji elektronarzędzi. Sprawdź, czy ruchome części są właściwie połączone i zamocowane, czy części nie są uszkodzone oraz skontroluj wszelkie inne elementy mogące mieć wpływ na pracę elektronarzędzia. Uszkodzenia należy naprawić przed przystąpieniem do użytkowania. Wiele wypadków spowodowanych jest przez niedostateczną konserwację elektronarzędzi.

f. Dbaj o czystość narzędzi i ostrość elementów tnących. Zadbane narzędzia tnące, z ostrymi krawędziami tnącymi, rzadziej się zacinają i są łatwiejsze w prowadzeniu.

g. Elektronarzędzia, akcesoriów i końcówek należy używać zgodnie z niniejszą instrukcją obsługi, uwzględniając warunki i rodzaj wykonywanej pracy. Użycie elektronarzędzia w sposób niezgodny z przeznaczeniem może być bardzo niebezpieczne.

1. Naprawy

a. Powierzaj naprawy elektronarzędzi wyłącznie osobom wykwalifikowanym, używającym identycznych części zamiennych. Zapewni to bezpieczeństwo użytkowania naprawionego urządzenia.

Bezpieczne użytkowanie elektronarzędzi - wskazówki dodatkowe

Uwaga! Dodatkowe wskazówki bezpieczeństwa dotyczące szlifowania, ścierania, polerowania, szczotkowania oraz cięcia.

Opisywane elektronarzędzie przeznaczone jest do szlifowania, ścierania, szczotkowania i cięcia. Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa i obsługi oraz rysunkami i danymi umieszczonymi w dołączonej do elektronarzędzia instrukcji obsługi. Nie stosowanie się do wszystkich poniższych instrukcji może stać się przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnego zranienia.

Użycie niezgodnie z przeznaczeniem może być niebezpieczne i spowodować zranienie.

Nie wolno używać akcesoriów, które nie są specjalnie zaprojektowane i zalecane przez producenta.

Sama możliwość przyłączenia akcesoriów, nie zapewnia bezpieczeństwa ich użytkowania.

POLSKI

Znamionowa prędkość robocza używanych akcesoriów musi być przynajmniej równa maksymalnej prędkości roboczej elektronarzędzia. Użycie akcesoriów nieprzystosowanych do pracy z taką prędkością, może spowodować ich pęknięcie i rozrzucenie.

Średnica zewnętrzna i grubość akcesoriów musi mieścić się w przedziale podanym dla danego elektronarzędzia. Użycie akcesoriów o złych wymiarach nie pozwala na odpowiednią ich osłone i kontrolę pracy.

- Rozmiar osiek akcesoriów (tarcz, podkładek lub innych) musi być odpowiednio dobrana do wrzeciona elektronarzędzia. Akcesoria, których otwory nie pasują do elektronarzędzia, nie będą wyważone, będą zbytnio wibrować i spowodować utratę kontroli nad urządzeniem.

Nie wolno używać uszkodzonych akcesoriów. Przed każdym użyciem należy sprawdzić stan akcesoriów - czy tarcze nie są pęknięte, połamane lub rozwarstwione, czy szczotki nie mają poluzowanego włosia. Jeśli elektronarzędzie upadnie, należy sprawdzić czy nie uległo uszkodzeniu i ewentualne uszkodzone części wymienić. Po sprawdzeniu i zamocowaniu danego akcesorium, należy włączyć urządzenie z pełną prędkością na jedną minutę. Uszkodzone akcesoria zwykle pękają w czasie takiego testu.

Należy używać środków ochrony osobistej. W zależności od wykonywanej pracy, należy używać osłony na twarz, gogli lub okularów ochronnych. W razie potrzeby należy zakładać maskę ochronną, ochronę słuchu, rękawice i fartuch, które zatrzymają drobne cząsteczki lub fragmenty obrabianego materiału. Ochrona oczu musi zatrzymywać cząsteczki powstające w trakcie prac różnego rodzaju. Rodzaj maski przeciwpyłowej lub oddechowej, należy dobrać w zależności od rodzaju przeprowadzanych prac. Długotrwała ekspozycja na hałas o dużym natężeniu, może spowodować uszkodzenie słuchu.

Osoby postronne powinny znajdować się w bezpiecznej odległości od miejsca pracy. Każda osoba zbliżająca się do miejsca pracy powinna musi być wyposażona w sprzęt ochrony osobistej. Części obrabianego elementu lub pękniętych akcesoriów mogą zostać odrzucone na dużą odległość i zranić osoby przebywające także poza bezpośrednią bliskością miejsca pracy.

W przypadku prac, w czasie których może dojść do przecięcia własnego lub ukrytych

przewodów, należy trzymać urządzenie wyłącznie za izolowane uchwyty.

Przecięcie przewodu z prądem może spowodować pojawienie się napięcia na metalowych częściach obudowy i porażenie prądem operatora.

Używaj zacisków lub innego praktycznego sposobu aby zabezpieczyć obrabiany przedmiot w stabilnej pozycji. Trzymanie przedmiotu w ręku lub podtrzymywanie ciałem nie jest stabilne i może prowadzić do utraty kontroli.

Trzymać przewód zasilania z dala od wirujących elementów urządzenia. W razie utraty kontroli, przewód może zostać przecięty lub nawinięty a dłoń lub ramię wciągnięte w element wirujący.

Nie wolno odkładać urządzenia, dopóki tarcza nie zatrzyma się całkowicie. Ruchome elementy mogą zaczepić się o podłoże i niekontrolowanie pociągnąć narzędzie.

Nie wolno uruchamiać narzędzia w czasie przenoszenia i gdy jest blisko ciała. Przypadkowy kontakt z wirującym elementem może spowodować wciągnięcie ubrania i przyciągnięcie narzędzia do ciała.

Okresowo czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika wciąga zabrudzenia, których duże nagromadzenie może powodować zagrożenie porażeniem prądem elektrycznym.

Nie wolno uruchamiać elektronarzędzia w pobliżu palnych materiałów. Powstające iskry mogą spowodować zapłon tych materiałów.

- Nie wolno używać akcesoriów, które wymagają chłodzenia cieczą.

Użycie wody lub innych płynów do chłodzenia może spowodować porażenie prądem elektrycznym.

Uwaga: Powyższe ostrzeżenie nie dotyczy elektronarzędzi specjalnie przystosowanych do chłodzenia cieczą.

Niebezpieczeństwem gwałtownego odrzutu - ostrzeżenia

Gwałtowny odrzut narzędzia jest to nagła reakcja na zatrzymanie lub zaklinowanie tarczy wirującej, podkładki szlifierskiej, szczotki lub innych akcesoriów.

Zakleszczenie lub ścieranie powoduje gwałtowne zatrzymanie elementu wirującego, co w efekcie wymusza obrót narzędzia w kierunku przeciwnym do obrotu tarczy wokół miejsca zakleszczenia.

POLSKI

Na przykład, jeśli tarcza szlifierska zaklinuje się w obrabianym elemencie, brzeg tarczy może wbić się w powierzchnię materiału i spowodować przetoczenie się tarczy lub jej gwałtowne odepchniecie. Tarcza może wyskoczyć w kierunku operatora lub w drugą stronę, w zależności od kierunku obrotów w chwili zakleszczenia.

W takim przypadku może także pęknąć tarcza szlifi erska.

Zjawisko gwałtownego odrzutu szlifierki jest wynikiem niewłaściwego zastosowania i/lub niewłaściwego postępowania lub warunków pracy. Można mu zapobiegać podejmując opisane niżej działania:

Mocno trzymać elektronarzędzie za uchwyty oraz ustawić się w takiej pozycji, aby móc przeciwstawić się siłom odrzutu. Należy zawsze używać dołączonej dodatkowej rekojeści, która umożliwiaja maksymalną kontrolę nad siłami gwałtownego odrzutu lub momentem obrotowym powstającym w czasie rozruchu. Operator może opanować gwałowne ruchy narzędzia, jeśli podejmie odpowiednie środki zapobiegawcze.

- Nie wolno zbliżać ręki do wirujących akcesoriów. Gwałtowny odrzut może spowodować dotknięcie elementu do ręki.

- Nie wolno ustawiać się w obszarze, w który może zostać odepchnięte narzędzie. Narzędzie zostanie odrzucone w kierunku przeciwnym do kierunku obrotu tarczy.

Zachować szczególną ostrożność w czasie pracy w rogach, obróbki ostrych krawędzi, itp. Unikać podskakiwania i zaczepiania tarczy.

W przypadku pracy w narożnikach lub przy ostrych krawędziach, tarcza ma tendencję do obsuwania się, co prowadzi do utraty kontroli nad narzędziem.

Nie wolno zakładać tarcz z łańcuchem lub zębami. Użycie takich tarcz powoduje często odrzut narzędzia i utratę kontroli nad nim.

Dodatkowe ostrzeżenia dotyczące bezpiecznego szlifowania i cięcia

Należy używać wyłącznie tarcz przeznaczonych do danego typu narzędzia dobranych do nich osłon. W przypadku nieprawidłowego doboru tarcz, osłona nie stanowi odpowiedniej ochrony i użytkowanie narzędzia jest niebezpieczne.

- Osłona powinna być solidnie zamocowana do elektronarzędzia tak, aby osłaniać

jak największą część tarczy od strony operatora. Oślona stanowi ochronę przed przypadkowym dotknięciem tarczy oraz przez odłamkami, w razie pęknięcia tarczy.

Tarcz należy używać wyłącznie zgodnie z ich przeznaczeniem. Na przykład nie wolno używać tarcz tnących do szlifowania. Tarcze szlifierskie do cięcia są przystosowane do obciążeń poprzecznych do osi obrotu. Wywieranie na nie siły bocznej może spowodować ich połamanie.
Należy używać wyłącznie takich podkładek do tarcz, które są odpowiednio dobrane do danego typu tarczy oraz nie posiadają śladów uszkodzeń. Odpowiednio dobrane podkładki podpierają tarczę i zmniejszają tym samym ryzyko pęknięcia tarczy. Podkładki do tarcz tnących i szlifierskich mogą się różnić.
Nie wolno używać startych tarcz z narzędzi o większych średnicach. Tarcze przeznaczone do większych narzędzi nie nadają się do wykorzystania w mniejszych narzędziach, z powodu wyższych prędkości obrotowych i niebezpieczeństwa rozerwania.

Dodatkowe wskazówki bezpieczeństwa dotyczące pracy przy ścinaniu szlifierką

Nie wolno zbyt mocno dociskać tarczy i doprowadzać do jej zatrzymania. Nie wolno wykonywać zbyt głębokich cięć. Przeciążanie tarczy zwiększa obciążenie urządzenia oraz prawdopodobieństwo wygięcia i zaklinowania tarczy w szczelinie oraz możliwość gwałtownego odrzutu szlifierki lub połamania tarczy.
Nie wolno ustawiać się w linii obrotu oraz za wirująca tarczą. Jeśli tarcza w miejscu kontaktu z materiałem obraca się w kierunku od operatora, wzrasta prawdopodobieństwo odrzucenia narzędzie w kierunku operatora, gdy dojdzie do gwałtownego odrzutu szlifierki.
W razie zaklinowania tarczy lub przerwania pracy z innego powodu, należy wyłączyć elektronarzędzie i trzymać je nieruchomo aż do całkowitego zatrzymania tarczy. Nigdy nie wolno próbować wyjąć tarczy tnącej ze szczeliny cięcia w czasie, gdy tarcza się obraca, ponieważ może to spowodować gwałtowne odrzucenie szlifierki. Należy raz sprawdzić przyczyny blokowania tarczy i zapobiegać im.
- Nie wolno wznawiać cięcia, gdy tarcza wsunięta jest do szczeliny cięcia.

Pozwolić na całkowite rozpędzenie się tarczy i dopiero kontynuować cięcie. Tarcza może się zakleszczyć, przetoczyć lub wyskoczyć

POLSKI

w przypadku ponownego włączenia urządzenia, gdy tarcza jest w szczelinie.

Duże elementy i płyty należy podeprzeć tak, aby zmniejszyć ryzyko przycięcia tarczy i gwałtownego odrzutu.

Duże elementy opadają pod własnym ciężarem. Podpory należy umieścić od spodu, na brzegu elementu oraz w pobliżu linii cięcia, po obu stronach tarczy.

Należy zachować szczególną ostrożność w czasie wcinania się w istniejąca ścianę lub inne osłonięte miejsca. Tarcza może przeciąć ukryte rury z wodą, gazem, przewody z prądem lub inne elementy, co spowoduje gwałtowny odrzut szlifi erki.

Zasady bezpiecznej pracy szlifierkami - szlifowanie

- Nie wolno używać zbyt dużych dysków papieru szlifi erskiego.

Przy wyborze tarcz uwzględnić zalecenia producenta. Dyski papieru ściernego wystające ponad podkładkę szlifierską są niebezpieczne - mogą spowodować zranienie, zniszczenie podkładki lub zjawisko gwałtownego odrzutu szlifi erki.

Zasady bezpiecznej pracy szlifierkami - polerowanie

Nie dopuszczac do swobodnego wirowania części materiału polerskiego lub jego mocowań. Należy zamocować lub przyciąć luźne fragmenty. Wirujące luźne paski od akcesoriów mogą owinąć się wokół palców lub zahaczyć o obrabiany element.

Ostrzeżenia dotyczące pracy ze szczotkami:

Uważaj, ponieważ włosie szczotki wylatuje nawet w czasie wykonywania zwykłych prac. Nie należy przeciązać szczotki przez zbyt mocne dociskanie. Włoski ze szczotki łatwo przechodzą przez lekkie ubranie i/lub skóre.

- Jeśli użycie osłony jest zalecane, nie wolno dopuszczać do tarcia szczotki o osłone. Średnica tarcz drucianych i szczotek może się zwiększać w czasie pracy pod obciążeniem lub w wyniku działania sił odśrodkowych.

Bezpieczeństwo osób postronnych

Opisywane urządzenie nie jest przeznaczone do użycia przez osoby o obniżonych możliwościach fizycznych, ruchowych lub umysłowych (także dzieci) lub o zbyt małej wiedzy i doświadczeniu, jeśli nie zostały one przeszkolone lub nie

pozostają pod opieką osoby odpowiedzialnej za ich bezpieczeństwo.

Należy pilnować dzieci, aby nie bawiły się urządzeniem.

Pozostałe zagrożenia

Dodatkowe zagrożenia mogą wystąpić podczas używania narzędzia w sposób nie wyszczególniony w ostrzeżeniach o bezpieczeństwie użytkowania. Te zgrożenia mogą wystąpić przy niewłaściwym używaniu, nadmiernie wydłużonej pracy itp.

Nawet przy zachowaniu odpowiednich przepisów bezpieczeństwa i wprowadzeniu bezpiecznych metod, pewnych zagrożeń nie można uniknąć. Dotyczy to:

• obrażeń wywołanych przez dotknięcie ruchomych części,
• obrażeń wywołanych przy wymianie części, ostrzy lub akcesoriów,
• obrażeń wywołanych wydłużonym stsowaniem urządzenia. Używając jakiegokolwiek urządzenia przez dłuższy czas należy robić regularne przerwy.
• osłabienia słuchu,
  zagrożenia dla zdrowia wywołanego wdychaniem pyłu przy używaniu narzędzia (np.: praca w drewnie, szczególnie dębowym, bukowym i płytach wiórowych).

Drgania

Podawana w tabeli danych technicznych oraz w deklaracji zgodności z normami wartość drgań (wibracji), została zmierzona zgodnie ze standardową procedurą zawartą w normie EN 60745. Informacja ta może służyć do porównywania tego narzędzia z innymi. Deklarowana wartość emitowanych drgań może również służyć do przewidywania stopnia narażenia użytkownika na wibracje.

Uwaga! Chwilowa siła drgań, występująca w czasie pracy elektronarzędziem, może odbiegać od podawanych wartości, w zależności od sposobu użytkowania urządzenia. Poziom wibracji może przekroczyć podawaną wartość.

Przy określaniu ekspozycji na wibracje, w celu podjęcia środków ochrony osób zawodowo użytkujących elektronarzędzia, zgodnie z normą 2002/44/EC należy uwzględnić rzeczywiste warunki i rodzaj wykonywanej pracy. Także okresy przestoju i pracy bez obciążenia.

Spadek napięcia

Prąd włączeniowy może powodować krótkie spadki napięcia. Może być to wywołane niekorzystnymi

POLSKI

warunkami zasilania innego urządzenia. Jeśli system impedencji zasilania jest niższy niż 0,247 Ω, zakłócenia nie powinny wystąpić.

Symbole na urządzeniu

Na obudowie narzędzia umieszczono następujące piktogramy:

Uwaga! Aby zminimalizować ryzyko zranienia, użytkownik musi zapoznać się z instrukcją obsługi.

W czasie pracy opisywanym narzędziem noś okulary ochronne albo gogle.

Stosuj ochronę słuchu w czasie pracy.

Ochrona przed porażeniem prądem elektrycznym

Opisywane elektronarzędzie jest podwójnie izolowane; dlatego nie ma konieczności stosowania dodatkowego uziemienia. Należy zawsze upewniać się, czy napięcie zasilania zgodne jest z wartością podaną na tabliczce znamionowej.

- Ze względów bezpieczeństwa wymianę uszkodzonego przewodu zasilającego należy powierzyć producentowi lub autoryzowanemu centrum serwisowemu Black & Decker.

Wyposażenie

Opisywane narzędzie wyposażone jest w kilka lub wszystkie z poniższych elementów.

1. Wyłącznik

2. Przycisk blokady

3. Dodatkowa rękojeść

4. Blokada wrzeciona

5. Ostona

Montaż

Ostrzeżenie! Przed montażem upewnij się, że narzędzie jest wyłączone i odłączone od zasilania.

Montaż i demontaż osłony (Rys. A)

Opisywane urządzenie wyposażone jest w osłonę używaną przy szlifowaniu. W przypadku cięcia należy założyć inną, przeznaczoną do tego osłonę. Osłonę używaną w czasie cięcia można nabyć w serwisach Black & Decker - numer części 1004484-03.

Montaż

Położyć narzędzie na stole z wrzecionem (6) skierowanym do góry.
- Nałożyć osłone (5) na narzędzie, jak pokazano na rysunku.
Przypasować otwory w płytce (7) do otworów na śruby (8).
♦ Wcisnąć osłonę od góry i wsunąć śruby (9) w otwory.
♦ Dokręcić śruby.

Demontaż

◆ Wykręcić śruby (9).
◆ Usuń osłone z narzędzia
Uwaga! Nie wolno używać narzędzia bez osłony.

Ustawienie osłony (Rys. B)

Osłonę można obracać o 180°.

◆ Poluzować śruby (9) i nakrętki (10).
◆ Ustawić osłonę w żądanej pozycji.
◆ Z powrotem dokręcić śruby i nakrętki.

Montaż dodatkowej rękojeści

Wkręcić dodatkową rękojeść (3) w otwór montażowy w narzędziu.
Uwaga! Zawsze używaj dodatkowej rękojeści.

Montaż i demontaż tarcz szlifierskich lub tnących (Rys. C - F)

Zawsze używaj tarczy przeznaczonej do danej pracy. Używaj tylko tarcz o właściwej średnicy i wielkości otworu tarczy (patrz dane techniczne). Maksymalna grubość tarcz szlifierskich wynosi 6mm a tarcz tnących 3,5 mm.

Montaż

Zamocować osłonę postępując zgodnie z powyższą instrukcją.
Umieścić pierścień wewnętrzny (11) na wrzecionie (6), jak pokazano na rysunku (Rys. C). Upewnić się, że pierścień jest umiejscowiony prawidłowo i przylega gładką stronę do ośki.
Umieścić tarczę (12) na wrzecionie (6) jak pokazano na rysunku (Rys. D). Jeśli tarcza posiada uwypuklenie na środku (13), powinno znajdować się ono od strony pierścienia wewnętrznego.
◆ Upewnić się czy tarcza jest prawidłowo umieszczona na pierścieniu wewnętrznym.
Założyć pierścień zewnętrzny (14) na wrzeciono. Jeśli montowana jest tarcza szlifierska, wypukły środek nakrętki zewnętrznej musi być skierowany do wewnątrz (A na Rys. E). Jeśli montowana jest tarcza tnąca, wypukły środek nakrętki zewnętrznej musi być skierowany na zewnątrz (B na Rys. E).

POLSKI

Trzymać wciśnięta blokadę wrzeciona (4) i dokręcić pierścień zewnętrzny za pomocą klucza z dwoma trzpieniami (15) (Rys. F).

Demontaż

- Trzymając wciśnięta blokadę wrzeciona (4) odkręcić pierścień zewnętrzny (14) przy użyciu klucza z dwoma trzpieniami (15) (Rys. F). - Zdjąć pierścień zewnętrzny (14) i tarczę (12).

Eksploatacja

Uwaga! Pozwól narzędziu pracować w jego własnym tempie. Nie przeciążaj narzędzia.

♦ Chron przewód zasilający, aby uniknąć przecięcia go.
Bądź przygotowany na pojawienie się iskier, kiedy tarcza dotknie obrabianego elementu.
Ustawiaj narzędzie w takiej pozycji, w której osłona tarczy zapewnia optymalną ochronę.

Włączanie i wyłączanie

Aby włączyć urządzenie, należy nacisnąć przycisk blokady (2) i jednocześnie wcisnąć wyłącznik (1).
- Aby wyłączyć urządzenie, należy zwolnić wyłącznik (1).

Uwaga! Nie wyłączaj obciążonego urządzenia.

Wskazówki praktyczne

• Trzymaj mocno narzędzie jedną ręką za uchwyt boczny a drugą za uchwyt główny.
  W czasie szlifowania utrzymuj kąt ok. 15° pomiędzy tarczą a szlifowaną powierzchnią.

Konserwacja

Opisywane sieciowe/bezprzewodowe urządzenie/narzędzie Black & Decker zostało zaprojektowane tak, aby zapewnić długoletnią pracę przy minimalnej konieczności konserwacji. Aby długo cieszyć się właściwą pracą urządzenia, należy odpowiednio z nim postępować i regularnie je czyścić.

Uwaga! Przed przystąpieniem do konserwacji elektronarzędzi zasilanych przewodem zasilającym / akumulatorami:

◆ Wyłącz urządzenie i wyjmij wtyczkę z kontaktu.
- Lub wyłącz i odłącz akumulator od urządzenia, jeśli urządzenie jest wyposażone w oddzielny akumulator.
- Jeśli akumulator jest zintegrowany, należy go całkowicie rozładować a następnie wyłączyć urządzenie.
Przed czyszczeniem wyjąć wtyczkę ładowarki z gniazda zasilającego. Ładowarka nie wymaga,

oprócz okresowego czyszczenia, żadnej dodatkowej konserwacji.

• Okresowo czyścić otwory wentylacyjne urządzenia/narzędzia/ładowarki za pomocą miękkiej szczoteczki lub suchej ściereczki.
  Okresowo czyścić obudowę silnika za pomocą wilgotnej ściereczki. Nie wolno używać preparatów do szorowania, ani zawierających rozpuszczalniki.
  ♦ Okresowo rozkręcać szczęki zaciskowe i wytrzepać z nich gromadzący się pył.

Ochrona środowiska

Selektywna zbiórka odpadów. Opisywanego produktu nie wolno utylizować razem ze zwykłymi śmieciami z gospodarstw domowych.

Gdy okaże się, że konieczna jest wymiana posiadanego narzędzia Black & Decker lub nie będzie się go więcej używać, nie należy wyrzucać go razem ze śmieciami z gospodarstwa domowego. Należy przekazać produkt do punktu selektywnej zbiórki odpadów.

Selektywna zbiórka zużytych produktów i opakowań pozwala na powtórne wykorzystanie użytych materiałów. Powtórne użycie materiałów pomaga chronić środowisko naturalne przed zanieczyszczeniem i zmniejsza zapotrzebowanie na surowce.

Lokalne przepisy mogą zapewniać możliwość selektywnej zbiórki zużytych urządzeń elektrycznych z gospodarstw domowych na miejskich wysypiskach śmieci lub u sprzedawcy, w przypadku zakupu nowego urządzenia.

Black & Decker zapewnia możliwość zbiórki i recyklingu swoich produktów po zakończeniu okresu eksploatacji. Aby skorzystać z tej możliwości, prosimy je zwrócić do jednego z Autoryzowanych Przedstawicieli Serwisowych.

Lista autoryzowanych przedstawicieli serwisowych Black & Decker oraz informacje na temat naszego serwisu posprzedażnego, dostępne są na stronie internetowej: www.2helpU.com

Dane techniczne

	KG2000	KG2001
	TYP 4	TYP 4
Napięcie zasilania VAC	230 230
Moc elektryczna W 2,000 2,000
Prędkość min-1	6,500 8,400
znamionowa
Średnica otworu mm 22 22
Maks. grubość
tarczy
tarcza szlifi erska mm 6 6
tarcza tnąca mm 3.5 3.5
Wrzeciono M14 M14
Waga	kg 7 7

L_pA (ciśnienie akustyczne) 94.5 dB(A), niepewność (K) 3 dB(A)

L_WA (moc akustyczna) 105.5 dB(A), niepewność (K) 3 dB(A)

Sumaryczna wartość drgań (suma wektorów trzech osi), zgodnie z EN 60745:

Szlifowanie powierzchni ( a_h,SG ) 4.8 m/s², niepewność (K) 1.5 m/s² Polerowanie ( a_h,P ) 9.0 m/s², niepewność (K) 1.5 m/s² Szlifowanie piaskowe ( a_h,DS ) 3.2 m/s², niepewność (K) 1.5 m/s² Szczotki druciane ( a_h ) 4.5 m/s², niepewność (K) 1.5 m/s² Ciecie ( a_h ) 4.5 m/s², niepewność (K) 1.5 m/s²

Deklaracja zgodności UE

DYREKTYWA MASZYNOWA

KG2000/KG2001

Black&Decker oświadcza, że produkty opisane w „Danych technicznych” instrukcji obsługi są zgodne z 2006/42/WE, EN 60745-1, EN 60745-2-3

Te produkty są również zgodne z dyrektywą 2004/108/WE and 2011/65/UE. Aby uzyskać więcej informacji prosimy kontaktować się ze Black & Decker Europe pod adresem podanym poniżej lub na końcowej stronie instrukcji obsługi.

Niżej podpisana osoba odpowiedzialna jest za zestawienie informacji technicznych i składa niniejszą deklarację w imieniu firmy Black & Decker.

Kevin Hewitt

Produkty marki Black & Decker reprezentują bardzo wysoką jakość, dlatego oferujemy dla nich korzystne warunki gwarancyjne. Niniejsze warunki gwarancji nie pomniejszają praw klienta wynikających z polskich regulacji ustawowych lecz są ich uzupełnieniem. Gwarancja jest ważna na terenie Rzeczpospolitej Polskiej.

Black & Decker gwarantuje sprawne działanie produktu w przypadku postępowania zgodnego z warunkami techniczno-eksploatacyjnymi opisanymi w instrukcji obsługi.

Niniejszą gwarancją nie jest objęte dodatkowe wyposażenie, jeżeli nie została do niego dołączona oddzielna karta gwarancyjna oraz elementy wyrobu podlegające naturalnemu zużyciu.

1. Niniejszą gwarancją objęte są usterki produktu spowodowane wadami produkcyjnymi i wadami materiałowymi.
2. Niniejsza gwarancja jest ważna po przedstawieniu przez Klienta w Centralnym Serwisie Gwarancyjnym reklamowanego produktu oraz łącznie:
   a) poprawnie wypełnionej karty gwarancyjnej; b) ważnego paragonu zakupu z datą sprzedaży taką, jak w karcie gwarancyjnej lub kopii faktury.

3. Gwarancja obejmuje bezpłatną naprawę urządzenia (wraz z bezpłatną wymianą uszkodzonych części) w okresie 24 miesięcy od daty zakupu.

4. Produkt reklamowany musi być:
   a) dostarczony bezpośrednio do Centralnego Serwisu Gwarancyjnego wraz z poprawnie wypełnioną Kartą Gwarancyjną i ważnym paragonem zakupu (lub kopią faktury) oraz szczegółowym opisem uszkodzenia, lub
   b) przesłany do Centralnego Serwisu Gwarancyjnego za pośrednictwem punktu sprzedaży wraz z dokumentami wymienionymi powyżej.

5. Koszty wysyłki do Centralnego Serwisu Gwarancyjnego ponosi Serwis. Wszelkie koszty związane z zapewnieniem bezpiecznego opakowania, ubezpieczeniem i innym ryzykiem ponosi Klient. W przypadku odrzucenia roszczenia gwarancyjnego, produkt jest odsyłany do miejsca nadania na koszt adresata.

6. Usterki ujawnione w okresie gwarancji będą usunięte przez Centralny Serwis Gwarancyjny w terminie:

a) 14 dni roboczych od daty przyjęcia produktu przez Centralny Serwis Gwarancyjny;

b) termin usunięcia wady (punkt 6a) może być wydłużony o czas niezbędny do importu niezbędnych części zamiennych.

1. Klient otrzyma nowy sprzęt, jeżeli:
   a) Centralny Serwis Gwarancyjny stwierdzi na piśmie, że usunięcie wady jest niemożliwe;
   b) produkt nie podlega naprawie, tylko wymianie bez dokonywania naprawy.

2. O ile taki sam produkt jest nieosiągalny, może być wydany nowy produkt o nie gorszych parametrach.

3. Decyzja Centralnego Serwisu Gwarancyjnego odnośnie zasadności zgłaszanych usterek jest decyzją ostateczną.

4. Gwarancją nie są objęte:
   a) wadliwe działanie lub uszkodzenia spowodowane niewłaściwym użytkowaniem lub używaniem produktu niezgodnie z przeznaczeniem, instrukcją obsługi lub przepisami bezpieczeństwa. W szczególności profesjonalne użytkowanie amatorskich narzędzi Black & Decker powoduje utratę gwarancji;
   b) wadliwe działanie lub uszkodzenia spowodowane przeciążaniem narzędzia, które prowadzi do uszkodzeń silnika, przekładni lub innych elementów a także stosowaniem osprzętu innego niż zalecany przez Black & Decker;

c) mechaniczne uszkodzenia produktu i wywołane nimi wady;

d) wadliwe działanie lub uszkodzenia na skutek działania pożaru, powodzi, czy też innych klęsk żywiołowych, nieprzewidzianych wypadków, korozji, normalnego zużycia w eksploatacji czy też innych czynników zewnętrznych;

e) produkty, w których naruszone zostały plomby gwarancyjne lub, które były naprawiane poza Centralnym Serwisem Gwarancyjnym lub były przerabiane w jakikolwiek sposób; f) osprzęt eksploatacyjny dołączony do urządzenia oraz elementy ulegające naturalnemu zużyciu.

1. Centralny Serwis Gwarancyjny, firmy handlowe, które sprzedaży produkt, nie udzielają upoważnień ani gwarancji innych niż określone w karcie gwarancyjnej. W szczególności nie obejmują prawa klienta do domagania się zwrotu utraconych zysków w związku z uszkodzeniem produktu.

2. Gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Centralny Serwis Gwarancyjny ERPATECH

ul. Bakaliowa 26, 05-080 Mościska

tel.: [phone]

faks: (22) 862-08-09

Použitie výrobku

Nastavenie krytu (obr. B)
