BEDIENUNGSANLEITUNG BEG110 BLACK & DECKER

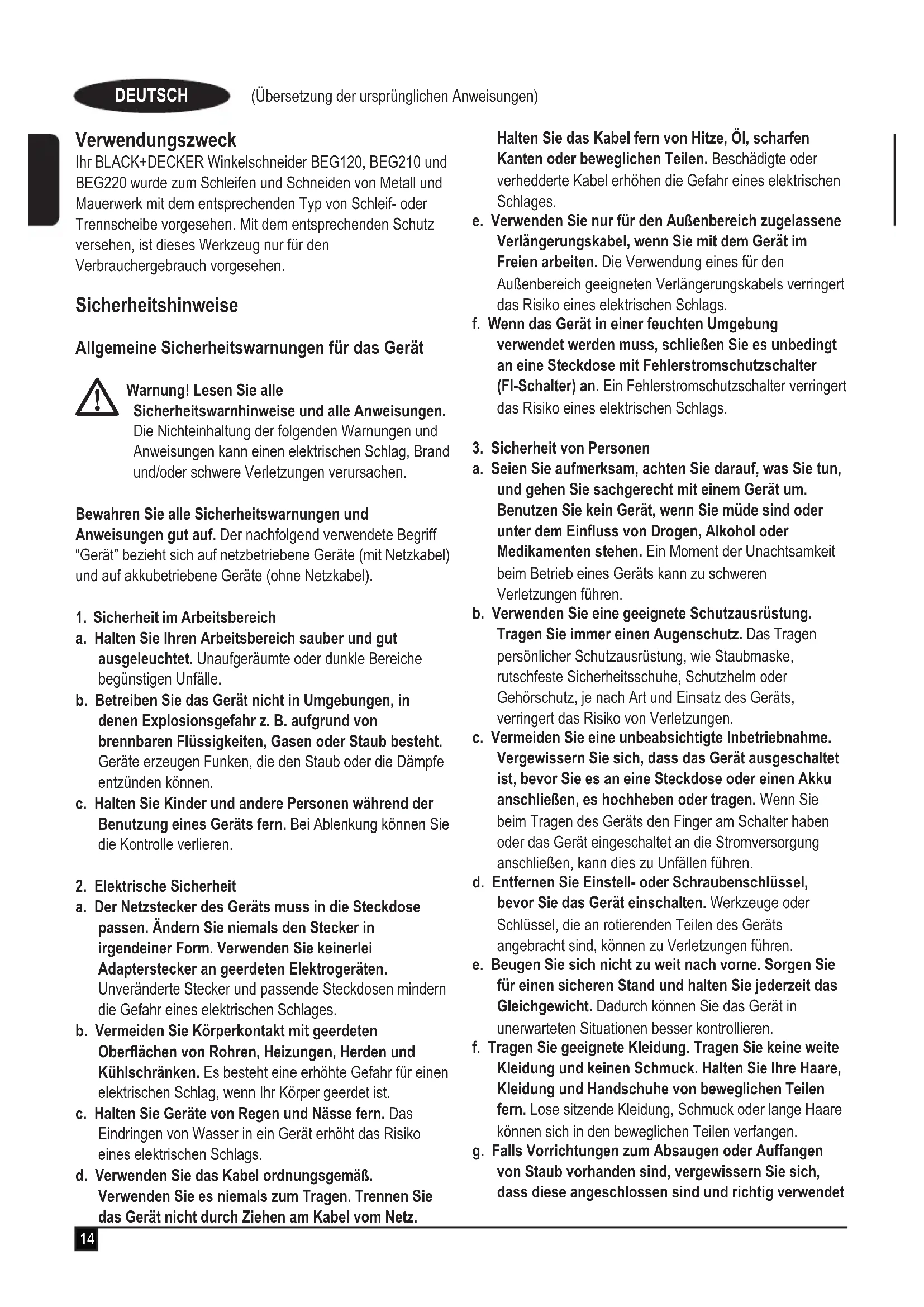

Ihr BLACK+DECKER Winkelschneider BEG120, BEG210 und BEG220 wurde zum Schleifen und Schneiden von Metall und Mauerwerk mit dem entsprechenden Typ von Schleif- oder Trennscheibe vorgesehen. Mit dem entsprechenden Schutz versehen, ist diese Werkzeug nur für den Verbrauchergebrauch vorgesehen.

Sicherheitschinweise

Allgemeine Sicherheitswarnings für das Gerät

Warning! Lesen Sie alle

Sicherheitsw Warnhinweise und alle Anweisungen.

Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswannungen und

Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Halten Sie ihren Arbeitsbereich sauber und gut ausgeleucht. Unaufgeräumte oder dunkle Bereiche begünstigen Unfälle.
b. Betreiben Sie das Gerät nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Ändern Sie niemals den Stecker in irgendiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Gefahr für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.
d. Verwenden Sie das Kabel ordnungsgemäß.
Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.

Halten Sie das Kabel fern von Hitze, Öl, scharfen
Kanten oder beweglichen Teilen. Beschädigte oder
verhedderte Kabel erhöhen die Gefahr eines elektrischen
Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlags.
f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (Fl-Schalter) an. Ein Fehlerstromschutzschalter verringgert das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie sachgerecht mit einem Gerät um. Benutzen Sie kein Gerät, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb eines Gerats kann zu schweren Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie immer einen Augenschutz. Das Tragen personlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Geräts, verringgert das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheiten oder traben. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerä einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Geräts angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zuweit nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare konnen sich in den beweglichen Teilen verfangen.
g. Falls Vorrichtungen zum Absaugen oder Auffangen von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Das Verwenden einer Staubaufgangvorrichtung verringert Gefährdungen durch Staub.

4. Gebrauch und Pflege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für ihre Arbeit passende Gerät. Das richtige Gerät wird die Aufgabe better und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten{lsst, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose, oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen mirnern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.
d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät in einem einwandfrei Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Geräte.
f. Halten Sie Schneidgeräte scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.
g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.

5. Service

a. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarningsen für das Gerät

Warning! Zusätzliche Sicherheitshinweise für Schleif-, Schmirgel-, Drahtbürst-, Polier- oder Trennschleifarbeiten:

Dieses Gerät kann als Schleif-, Drahtbürst-, Polier-oder Trenninger verwendet werden. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, konnen Gefährdungen und Verletzungen verursachen.
Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen können, garantiert dies keine sichere Verwendung.
Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
Der Außendurchmesser und die Stärke des Zubehörns müssen innerhalb der Gerätekapazität liegen. Zubehör mit falschen Maßen kann nicht ausreichend kontrolliert werden.
Das Gewinde von Zubehör muss mit dem Spindelgewinde des Schleifers zusammenpassen. Bei Zubehör mit Flanschbefestigung muss das Aufnahmeloch des Zubehörs mit dem Flanschdurchmesser übereinstimmen. Zubehör, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passst, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.
Verwenden Sie kein beschädigtes Zubehor. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn nach der Überprüfung das Zubehor montiert wird, muss das Gerät eine Minute lang bei maximaler Leerlaufdrehzahl betrieben werden. Beschädigte Einsatzwerkzeuge brechen mein in dieser Testzeit.
Verwenden Sie eine geeignete Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschurze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor

herumfliegenden Fremdkörpersn geschützt werden, die bei verschieden Anwendungen entstehen. Die Staub- oder Atemmaske muss die Partikel filtern konnen, die durch den Einsatz entstehen. Wenn Sie lange lautom Lärm ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Halten Sie andere Personen vom Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren können. Der Kontakt mit einer spannungsfährenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug kann sich in ihren Körper bohren.
Reinigen Sie regelmäßige die Luftungsschlitze Ihr's Elektrowerkzeugs. Das Motergeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.
Verwenden Sie das Elektrowerkzeug nicht in der Nähebrennbarer Materialien. Funken können dieseMaterialien entzünden.
Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Hinweis: Dieser Sicherheitshinweis gilt nicht für Geräte, die speziell für die Verwendung mit flüssigen Kühlmitteln entwickelt wurden.

Rückschlag und damit verbundene Sicherheitshinweise

Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Durch das daraus folgende unmittelbare Stoppen des Zubehörns wird das Gerät in die Richtung bewegt, die der Drehrichtung des Zubehörns entgegengesetzt ist.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Abhängig von der Drehrichtigung kann die Scheibe entweder zum Bediener hin- oder von ihm wegpringen. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung des Geräts und/oder falscher Betriebsbedingungen. Er kann durch die entsprechenden unter angegebenen Vorsichtsmaßnahmen vermieden werden.

Halten Sie das Gerät stets fest im Griff, undnehmen Sie eine Körper- und Armhaltung ein, in der Sie Rückschläge auffangen konnen. Verwenden Sie stets den Zusatzgriff, sofern vorhanden, sodassie optimal auf eventuelle Rückschlage oder Drehmamente während des Startens reagieren konnen. Rückschlagkräfte oder Drehmamente konnen vom Bediener mittels entsprechender Vorsichtsmaßnahmen unter Kontrolle gehalten werden.
Halten Sie ihre Hande von sich drehendem Zubehör fern. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
Positionieren Sie ihren Körper so, dass das Gerät im Falle eines Rückschlags nicht in ihre Richtung gedrück wird. Durch einen Rückschlag wird das Gerät in die Richtung gedrück, die der Drehrichtigung des Zubehörz zum Zeitpunkt des Verkantens entgegengesetzt ist.
Beim Bearbeiten von Ecken, scharfen Kanten usw. ist besondere Aufmerksamkeit erforderlich. Verhindern Sie ein Springen und Verkanten des Geräts. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abpralt, dazu, sich zu verklemen. Dies verursacht einen Kontrollverlust oder Rückschlag.
Bringen Sie keine Sägeketten, Holzmesser oder gezahnte Sägen an. Solche Einsatzwerkzeuge verursachen möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Spezielle Sicherheitshinweise für Schleif- und Trennarbeiten

Verwenden Sie ausschließlich Scheiben, die zur Verwendung mit Ihr Gemaratz empfohlen werden,

sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

Die Schleifoberfläche von gekröpften Scheiben muss unterhalb der Schutzippe befestigt werden. Ein falsch montiertes Rad, das durch die Fläche der Schutzippe hervorsteht, wird nicht angemessen geschützt.
Die Schutzvorrichtung muss sorgfältig am Gerät angebracht und für optimalen Schutz ausgerichtet werden, sodass möglichst viel Scheibenfläche von der Schutzvorrichtung abgeschirmt wird. Die Schutzvorrichtung soll die Bedienperson vor Bruchstücke und zufälligem Kontakt mit dem Schleifkörper sowie vor Funken schützen, durch die die Kleidung entzündet werden können.
Die Scheiben dürfen nur gemäß ihrer Verwendungsbestimmungen eingesetzt werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
Verwenden Sie für die ausgewählte Scheibe ausschließlich unbeschädigte Scheibenflansche von entsprechender Höhe und Form. Geeignete Flansches stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben konnen sich von den Flanschen für andere Schleifscheiben untersuchen.
Verwenden Sie keine abgenutzten Scheiben von größeren Geräten. Schleifscheiben für große Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

Zusätzliche Sicherheitschinweise für Trennarbeiten

Rammen Sie die Scheibe nicht in das Werkstück, und üben Sie keinen übermögen Druck aus. Führn Sie keine übermögig tiefen Schnitte aus. Bei Überlastung der Scheibe erhöht sich das Risiko eines Verdrehens oder Verkantens im Schnitt und somit auch das Risiko eines Rückschlags oder Scheibenbruchs.
Positionieren Sie ihren Körpern niemals in einer Linie mit und hinter der sich drehenden Scheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschéudert werden.
Wenn die Scheibe verkantet oder Sie die Arbeit unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie,

die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

Starten Sie den Arbeitsvorgang nicht im Werkstück. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmt Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und bzw sowohl in der Höhe des Trennschnits als auch an der Kante.
Gehen Sie beim Eintauchschnitt in Wände oder sonstige unübersichtliche Bereiche besonderss vorsichtig vor. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezielle Sicherheitshinweise für Schleifarbeiten

Verwenden Sie kein Schleifpapier, das die erforderliche Höhe zu sehr übersteigt. Befolgen Sie bei der Auswahl von Schleifpapier die Herstelleremphelungen. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.

Spezielle Sicherheitschinweise für Abbürstarbeiten

Beachen Sie, dass sich auch während des normalen Betriebs Drahtborsten losen und umhergeschleudert werden. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke konnen sehr leicht durch dünne Kleidung und/oder die Haut dringen.
Wenn für Bürstarbeiten die Verwendung einer Schutzvorrichtung empfohlen wird, dürfen weder Scheibe noch Bürste in Kontakt mit der Schutzvorrichtung kommt. Der Durchmesser von Scheibe oder Bürste kann sich durch Arbeitsbelastung und Zentrifugalkräfte erhöhen.

Sicherheit anderer Personen

Dieses Geratarficht von Personen (einschließlich Kindern)mit eingeschränkten physischen,sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die fur ihre Sicherheit verantwortlich ist, bei der Verwendung des Gerats beaufsichtigt oder mit him vertraut gemacht werden.

DEUTSCH

Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerat speien.

Restrisiken

Beim Gebrauch these Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswannungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. These sind:

Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursicht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Verwenden des Geräts (beispisseweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten "Technische Daten" und "EU-Konformitäserklarung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe diesen Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.

Warning! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrachs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu konnen.

Etiketten am Werkzeug

Folgende Piktogramme sowie der Datumcode befinden sich auf dem Werkzeug:

Warning! Lesen Sie vor Gebrauch die Anleitung.
Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen Gehorschutz, wenn Sie mit dem Gerät arbeiten.

Elektrische Sicherheit

Das Ladegerät ist schutzisoliert, davon ist keine Erdleitung erforderlich. Stellen Sie sichere, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

Bei einer Beschädigung des Netzkabels muss diese durch den Hersteller oder eine BLACK+DECKER-Werkstatt ausgetauscht werden, um möglich die Gefahren zu vermeiden.

Spannungsabfälle

Der Einschltsrom kann einen kurzfristigen Spannungsbfall verursachen. Dies kann ggf. die Stromversorgung anderer Geräte beeinflussen. Bei einer Systemimpedanz der Stromversorgung von unter 0,107 Ω sind Störungen unwahrscheinlich.

Merkmale

Dieses Gerät verfügbar über eine oder alle der folgenden Merkmale:

1. Ein-/Aus-Schalter
2. Spindelverriegelung
3. Schutzhaube
4. Zusatzhandgriff

Montage

Warning! Vergewisern Sie sich vor der Montage, dass das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. A)

Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur für Schleifarbeiten (Typ 27) vorgesehen ist. Wenn mit dem Gerät Trennarbeiten durchgeführt werden sollen, muss eine entsprechende Schutzvorrichtung (Typ 41) angebracht werden. Geeignete Schutzvorrichtungen mit den Artikelnummern N551980 (für 115mm-Schneidscheiben) und N542445 (für 125mm-Schneidscheiben) erhalten Sie von ihren Stanley FatMax Vertragswerkstätten.

Legen Sie das Gerät mit der Spindel (4) nach oben auf einen Tisch.

Losen Sie die Klemme (5), und halten Sie die Schutzvorrichtung (3) gemäß der Abbildung über das Gerät.
Richten Sie die Haltevorrichtungen (6) an den Kerben (7) aus.
Drücken Sie die Schutzvorrichtung nach unten, und drehen Sie sie entgegen dem Uhrzeigersinn in die gewünschte Position.
Schlieben Sie die Klemme (5), um die Schutzvorrichtung am Gerät zu sichern.
Ziehen Sie ggf. die Schraube (8) an, um die Haltekraft zu erhöhen.

Entfernen

Losen Sie die Klemme (5).
Drehen Sie die Schutzvorrichtung im Uhrzeigersinn, bis die Haltevorrichtungen (6) an den Kerben (7) ausgerichtet sind.
Nehmen Sie die Schutzvorrichtung vom Gerät ab.

Warning! Verwenden Sie das Gerät nie ohne

Schutzvorrichtung.

AnbringendesseitlichenHaltegriffs

Schrauben Sie den beiden Haltegriff (4) in eine der Montageöffnungen des Geräts.

Warning! Verwenden Sie stets den seitlichen Haltegriff.

Anbringen und Entfernen von Schleifscheiben (Abb. B - D)

Verwenden Sie stets die für ihre Arbeit passende Scheibe. Verwenden Sie stets Scheiben mit korrektem Durchmesser und entsprechender Bohrung (s. technische Daten).

Anbringen

Bringen Sie die Schutzvorrichtung wie oben beschrieben an.
Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf (Abb. B). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den flachen Seiten der Spindel sitzt.
- Setzen Sie die Scheibe (10) auf die Spindel (4) auf (Abb. B). Wenn die Scheibe über einen erhöhten Mittelteil (11) verfügt, muss diese Erhöhung zum inneren Flansch weisen.
Vergewissern Sie sich, dass die Scheibe ordnungsgemäß auf dem inneren Flansch sitzt.
Setzen Sie den äußeren Flansch (12) auf die Spindel auf. Bei Schleifscheiben muss die Erhöhung in der Mitte am äußerten Flansch zur Scheibe weisen (A in Abb. C). Bei Trennscheiben muss die Erhöhung in der Mitte am äußerten Flansch von der Scheibe weg weisen (B in Abb. C).

Halten Sie die Spindelarretierung (2) gedrückt, undziehen Sie den außeren Flansch mithilfe des Stirnlochschlussels (13) fest (Abb. D).

Entfernen

Halten Sie die Spindelarretierung (2) gedrückt, und lösen Sie den äußeren Flansch (12) mithilfe des Stirnlochschlüssels (13) (Abb. D).
Nehmen Sie den äußerten Flansch (12) und die Scheibe (10) ab.

Schleifen von Oberflächen mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung F gezeigt einen Winkel von 20^ bis 30^ zwischen Gerat und Werkstück ein.
Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden können.
Hebien Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Schleifen von Kanten mit Schleifscheiben

Die Verwendung von Scheiben zum Trenn- und Kantenschleifen kann zu Rissen oder Rückschlagen führen, wenn sich diese bei Trenn- bzw. Tiefschleifarbeiten verbiegen oder verdrehen. Trenn- und Kantenschleifen mit einer Scheibe vom Typ 27 muss auf flaches Schneiden und Kerben von maximal 13mm Tiefe begrenzt werden, wenn die Scheibe neu ist. Verringern Sie die Tiefe des Schneidens/Kerbens entsprechend der Reduzierung des Scheibenradius, die durch Abnutzung entsteht. Weitere Informationen finden Sie in der Tabelle für Schleif- und Trennzubehör am Ende des Handbuches. Kantenschleifen/-schneiden mit einer Scheibe vom Typ 41 erfordert die Verwendung einer Schutzvorrichtung vom Typ 41.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Stellen Sie sich so, dass die offene Unterseite der Scheibe von Ihnen weg zeigt.
Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen

kann. Kantenschleifscheiben sind nicht dazu geschaffen, Teilendrücken zu widerstehen, die durch Verbiegen entstehen können.

Heben Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Warning! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, wenn das Etikett dieser Scheiben dies nicht erlaubt, da diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheiben können zerbrechen und schwere Verletzungen erzeugen.

Anbringen und Entfernen der Schleifscheiben (Abb. D und E)

Für Schleifarbeiten ist Trägerpapier erforderlich. Sie erhalten diese Trägerpapier als Zubehör im Stanley FatMax Fachhandel.

Anbringen

• Setzen Sie den inneren Flansch (9) auf die Spindel (4) auf (Abb. E). Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den flachen Seiten der Spindel sitzt.
  Setzen Sie das Trägerpapier (14) auf der Spindel auf.
  Positionieren Sie die Schleifscheibe (15) über dem Trägerpapier.
• Setzen Sie den äußerten Flansch (12) auf der Spindel auf. Dabei muss der erhöhte Mittelteil von der Scheibe weg weisen.
  Halten Sie die Spindelarretierung (2) gedrückt, undziehen Sie den außeren Flansch mithilfe des Stirnlochschlüssels (13) fest (Abb. D). Vergewissen Sie sich, dass der außere Flansch ordnungsgemäß sitzt und die Scheibe sorgfältig befestigt ist.

Entfernen

Halten Sie die Spindelarretierung (2) gedrückt, und lösen Sie den äußeren Flansch (12) mithilfe des Stirnlochschlüssels (13) (Abb. D).
Nehmen Sie den äußeren Flansch (12), die Schleifscheibe (15) und das Trägerpapier (14) ab.

Oberflächenschliff mit Schleifscheiben

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung G gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein.

Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden können.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Verwenden von Trägerpapier

Wahlen Sie für ihre Anwendung immer die richtigen Sandschleifscheiben. Es gibt Schleifscheiben mit verschieden Körnungen. Grobe Körnungen haben Schnellere Materialentfernungsgeschwindigkeiten und eine rauere Oberfläche. Feinere Körnungen haben langsamere Materialentfernungsgeschwindigkeiten und eine glattere Oberfläche. Beginnen Sie mit grobkörnigen Scheiben zur Schnellen, groben Materialentfernung. Gehen Sie zu mittlerem Schmirlgelpier über, und schreiben Sie mit einer feinkörnigen Scheibe zur optimalen Oberflächenbeschaffenheit ab.

Grob = Kornung 16-30.
Mittel = Kornung 36-80.
Feinbearbeitung = Körnung 100 - 120.
Feinstbearbeitung = Kornung 150-180.
Lassen Sie das Gerät auf volle Drehzahl beschleunigen, bevör die Maschine in Kontakt mit dem Werkstück gelangt.

Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie wie in Abbildung H gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück ein. Die Schleifscheibe sollte etwa 25mm der Arbeitsfläche berühren.
Bewegen Sie das Werkzeug ständig geradlinig, um ein Brennen und Wirbeln der Arbeitsfläche zu vermeiden. Wenn Sie das Werkzeug auf der Arbeitsfläche unbeweglich ruhen setzen oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfläche erzeugt.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommt, bevor Sie es ablegen.

Vorsichtsmaßnahmen beim Schleifen von Farbe

Das Abschleifen von Farben auf Bleibasis wird NICTEMPFOHLEN, da der entstehende kontaminierte Staubkaum kontrollierbar ist. Die größte Gefahr einerBleivergiftung besteht für Kinder und Schwangere.
Da es ohne chemische Analyse nur schwer feststellbar ist, ob eine Farbe Blei enthalt, empfehlen wir beim Abschleifen aller Farben folgende Vorsichtsmaßnahmen:

Kinder und Schwangere dürfen den Arbeitsplatz erst wieder betreten, wenn das Abschleifen der Farbe beendet wurde und der gesamte Arbeitsbereich gesäubert wurde.
Alle Personen, die den Arbeitsplatz betreten, müssen eine spezielle Maske zum Schutz vor Bleifarbstaub und -dampfen/TRagen. Der Filter muss tTAGlich ausgetauscht werden, oder sobald der Träger Atemprobleme bemerkt.

Hinweis: Es sollenn nur solche Staubmasken benutzt werden, die fur Arbeiten mit Bleifarbestaub und -dampfe geeignet sind. Gewohnliche Farbmaskenieten den Schutz nicht. In Ihrem Baumarkt vor Ort erhalten Sie geeignete zugelassene Masken.

Im Arbeitsbereich sind ESSEN, TRINKEN und RAUCHEN verboten, um die Aufnahme kontaminierter Farbtielchen zu vermeiden. Personen müssen sich waschen und saubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc. darüber nicht an Stellen im Arbeitsbereich aufbewahrt werden, wo sich Staub auf ihren ablagem * ^[2] nichte.
Farbe muss so entfernt werden, dass darauf möglichst weniger Staub erzeugt wird.
Bereiche, in denen Farbe entfernt wird, müssen mit Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt werden.
Das Schleifen muss so erfolgen, dass möglichst weniger Farbstaub außerhalb des Arbeitsbereichs gelangt.
Alle Oberflächen im Arbeitsbereich müssen tätig abgesaugt und gründlich gesaubert werden, solange Schleifarbeiten durchgeführt werden. Die Staubsaugerfilter müssen möglich gewechselt werden.
Plastikplanen zum Auffangen von Staub, Spanen und anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichen Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholt werden. Kinder und Schwangere sind während der Reinigungssarbeiten aus dem unmittelbaren Arbeitsbereich fernzuhalten.
Alle Spielsachen, waschbare Möbel und andere Gegenstände, die von Kindern benutzt werden, müssen vor der Wiederverwendung gründlich gereinigt werden.

Anbringen und Anwendung von Drahtbürsten oder Drahtrundbürsten

Drahtbürsten oder Drahtrundbürsten werden ohne Flansche direkt auf die Schleiferspindel geschraubt. b. Eine Schutzvorrlichtung vom Typ 27 ist erforderlich, wenn Drahtbürsten oder Drahtrundbürsten benutzt werden. Tragen Sie Arbeitshandschuhe, wenn Sie mit Drahtbürsten oder Drahtrundbürsten umgeben.

Sie können scharf werden. Rundbürsten oder Bürsten)dürfen die Schutzvorrichtung während der Montage oder des Betriebs nicht berühren.

Am Zubehör kann ein nicht sightbarer Schaden auftreten, durch den Drahte von der Scheibe oder vom Topf abbrechen können.

Schrauben Sie die Scheibe mit der Hand auf die Spindel.
Drücken Sie den Spindelarretierungsknopf und schrauben Sie die Scheibe mit einem Schraubenschlussel an der Nabe der Drahtrundbürste oder der Drahtbürste fest.
Führer Sie zum Entfern der Scheibe die obigen Anweisungen in umgekehrter Reihenfolge aus.

Warning! Wenn die Scheibennabe nicht richtig sitzt, bevordas Werkzeug angeschaltet wird, kann es zu einerBeschädigung von Werkzeug oder Scheibe kommt.
Drahrundbürsten und Topfdrahtbürsten konnen zumEntfernen von Rost, Kesselstein und Farbe und zum Glättenunregelmäßiger Flächen benutzt werden.

Hinweis: Beim Bürsten von Farben sollen den gleichen Vorsichtsmaßnahmen wie beim Schleifen von Farben getroffen werden.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevors die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Materialentfernungsgeschwindigkeit ist am * 格 den, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Halten Sie beim Gebrauch von Drahtbürsten wie in Abbildung I gezeigt einen Winkel von 5^ bis 10^ zwischen Gerät und Werkstück.
Halten Sie bei Drahrundbürsten Kontakt zwischen dem Rand der Scheibe und der Arbeitsfläche bei.
Bewegen Sie das Werkzeug kontinuierlich vor und darüber, damit sich keine Furchen in der Arbeitsfläche bilden können. Wenn Sie das Werkzeug auf der Arbeitsfläche unbeweglich ruhen setzen oder es kreisformig bewegen, werden Brand- und Wirbelmarkierungen auf der Arbeitsfläche erzeugt.
Hebien Sie das Gerät von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand betrömen, bevor Sie es ablegen.

Warning! Seien Sie besonderss vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plötzlichen scharfen Bewegung der Schleifmaschine zu rechnen ist.

Anbringen und Anwendung von Trennscheiben (Typ 41)

Schneidscheiben bestehen aus Diamantscheiben und Schleifscheiben. Es gibt Schneidscheiben für Metall und Beton. Es können auch Diamantklingen für das Schneiden von Beton benutzt werden.

HINWEIS: Es ist eine geschlossene, zweiseitige Schneidscheibenschutzvorrichtung vom Typ 41 erforderlich (separat erhältlich), wenn Schneidscheiben benutzt werden. Wenn nicht der richtige Flansch oder die richtige Schutzvorrichtung benutzt wird, kann es durch den Bruch oder die Berührung der Scheibe zu Verletzungen kommt. Für Schneidscheiben müssen ein Aufnahmeflansch und eine Spannmutter mit Gewinde und passendem Durchmesser (dem Werkzeug beigefegt) benutzt werden.

Anbringen der geschlossenen (Typ 41) Schutzvorrichtung (Abb. J, K, L)

Richten Sie die drei Ölen der Schutzvorrichtung (7) an den drei Schlitzen an der Nabe aus. Dadurch kommt die Ölen wie in Abbildung J gezeigt mit den Schlitzen am Getriebegehäuse in Deckung.
Schiebern Sie die Schutzvorrichtung nach unten, bis seine Ose wie in Abbildung K gezeigt in der Nut des Getriebegehauses einrastet.
Drehen Sie die Schutzvorrichtung (7) gegen den Uhrzeigersinn, um sie zu verriegeln. Der Körper der Schutzvorrichtung sollte wie in Abbildung L gezeigt zwischen der Spindel und dem Bediener positioniert werden, damit der Bediener maximal geschützt ist.
Ziehen Sie die Arretierung der Schutzvorrichtung fest, um die Schutzvorrichtung am Getriebegehäuse zu sichern. Sie sollen die Schutzvorrichtung nicht mehr von Hand drehen können. Betreiben Sie den Schleifer nicht mit einer lockeren Schutzvorrichtung.
Um die Schutzvorrichtung zu entfernen, losen Sie die Schraube der Schutzvorrichtung. Dann drehen Sie die Schutzvorrichtung so, dass die drei Ölen auf der Schutzvorrichtung (7) an den drei Schlitzen auf der Nabe ausgerichtet sind, und ziehen die Schutzvorrichtung nach oben.

Anbringen von Trennscheiben

Legen Sie den Aufnahmeflansch ohne Gewinde auf die Spindel, wobei der angehobene Abschnitt (Führung) nach oben zeigt. Der angehobene Abschnitt (Führung) am Aufnahmeflansch liegt auf der Scheibe, wenn die Scheibe angebracht ist.
Legen Sie die Scheibe auf den Aufnahmeflansch und zentrieren die Scheibe auf dem angehobenen Abschnitt (Führung).
Bringen Sie die Gewindespannmutter an, wobei der angehobene Abschnitt (Führung) von der Scheibe weg zeigt.
Drücken Sie den Spindelarretierungsknopf undziehen die Spannmutter mit dem mitgelieferten Schraubenschlussel fest.
Um die Scheibe zu entfernen, drücken Sie den Spindelarretierungsknopf und losen die

Gewindespannmutter mit dem mitgelieferten Schraubenschlussel.

Warning! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, weil diese Scheiben nicht für Seitenrücke geschaffen sind, die bei Flächenschleifen auftreten. Die Scheibe kann zerbrechen und schwere Verletzungen erzeugen.

Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen, bevor es die Arbeitsfläche berührt.
Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.
Wenn Sie einmal mit einem Schnitt begonnen haben und eine Kerbe im Werkstück gebildet worden ist,ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels bewirkt, dass sich die Scheibe verbiegt und zerbrechen kann.
Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es ausschalten. Lassen Sie das Gerät zum Stillstand betrömen, bevor Sie es ablegen.

Verwendung

Warning! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung.

Achten Sie auf sorgfällige Kabelführung, um unbeabsichtigte Kabelschäden zu vermeiden.
Rechnen Sie mit Funkenflug, wenn die Schleif- oder Trenscheibe das Werkstück berührt.
Richten Sie das Gerät stets so aus, dass die Schutzvorrichtung optimalen Schutz vor der Schleif- oder Trennscheibe bietet.

Ein- und Ausschalten

Drücken Sie zum Einsatz des Geräts den Ein-/Ausschalter (1).
Lassen Sie zum Ausschalten des Gerätes den Ein-/Ausschalter (1) los.

Warning! Schalten Sie das Gerät nicht unter Last aus.

Hinweise für optimale Arbeitsergebnisse

Halten Sie das Gerät mit einer Hand am freihtlichen Haltegriff und mit der anderen Hand am Hauptgriff sorgfältig fest.
Achten Sie beim Schleifen stets auf einen Winkel von rund 15^ zwischen der Scheibe und der Oberfläche des Werkstücks.

Wartung

Ihr Stanley Fat Max Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des

Gerätes und seiner regelmäßigen Reinigung ab.

Warning! Vor dem Ausführren jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

Schalten Sie das Gerät aus, undziehen Sie den Netzstecker.
- Wenn das Gerät über einen separates Batteriepack oder Akku verfügbar, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät besteht keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
Reinigen Sie regelmäßig die Lüftungsschlitze des Gerats und des Ladegerats mit einer weichen Bürste oder einem trockenen Tuch.
Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Spannfutter, und entfernen Sie durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Fehlerbehebung

Problem mögliche Ursache	Mögliche Lösung
Gerät startet nicht.	Kabel nicht eingesteckt.	Stecken Sie das Werkzeugkabel in eine Funktionierende Steckdose.
	Kabel oder Schalter beschädigt.	Lassen Sie das Kabel bzw. den Schalter in einem Stanley FatMax Servicecenter oder einer autorisierten Vertragswerkstatt austauschen.

Tabelle fur Schleif- und Trennzubehör

Schleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Aufnahmeflansch ohne Gewinde	Typ 27 abgesetzte Scheibe
Typ 27 gekröpfte Scheibe
Gewindespannmutter
Lamellenschleifscheiben
Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung
Abgesetzte Lamellenschleif-scheibe	Aufnahmeflansch ohne Gewinde
	Nicht-abgesetzte Lamellen-schleifscheibe
	Gewindespannmutter

Typ 41 Schneidscheiben

p 41 Schutzvorrichtung

Typ 41 Schutzvorrichtung Ty

Schleifscheibe Diamant-Trennscheibe

Spannmitter Spannmitter

Drahtscheiben

p 27 Schutzvorrichtung

Typ 27 Schutzvorrichtung Tj

3-Zoll-Drahtbürste 4-Zoll-Drahtbürste

Schleifscheiben
Gummi-Schleifteller

Schleifscheibe
Gewindespannmutter

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit dem dem normalen Hausmull entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringn.itte recyclin Sie elektrische Produkte und Akkus gemäß denortlichen Bestimmungen. Weitere Informationen finden Sie auf www.2helpU.com

Technische Daten
Schaldruckpegel gemäß EN 60745:

		BEG110 Typ 1	BEG120 Typ 1
Eingangsspannung V	AC	230	230
Leistungsaufnahme	W 750	800
Nenndrehzahl min	-1	12000	2000
Scheibenbohrung mm	22 22
Max. Scheibenstände
Schleifscheiben	mm	6	6
Trennscheiben	mm	3,5	3,5
Spindelgroße		M14	M14
Gewicht	kg	1,7	1,7

Schaldruck (_) 96,5 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schalleistung (L_WA) 107 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Oberflächenschleifen (a_s,g) 6.1 m/s^2 , Unsicherheitsfaktor (K) 1.5 m/s^2

Scheibenschleifen (a_DS) 5.6 m/s², Unsicherheitsfaktor (K) 1.5 m/s²

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

		BEG210 Typ 1	BEG220 Typ 1
Eingangsspannung	\( V_{AC} \)	230	230
Leistungsaufnahme	W	900	900
Nenndrehzahl	\( min^{-1} \)	12000	12000
Scheibenbohrung	mm	22	22
Max. Scheibenstände
Schleifscheiben	mm	6	6
Trennscheiben	mm	3,5	3,5
Spindelgroße		M14 M14
Gewicht	kg	1,8	1,8

Schaldruckpegel gemäß EN 60745:

Schaldruck (_) 98 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schalleistung (L_W) 109 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Oberflächenschleifen (a_s,g) 5.9 m/s², Unsicherheitsfaktor (K) 1.5 m/s²

Scheibenschleifen (a_h,D) 5.4m / s^2 ,Unsicherheitsfaktor (K) 1,5 m/s2

EU-Konformitätserklarung

MASCHINENRICHLINIE

CE

BEG110, BEG120, BEG210, BEG220 Winkelschleifer

Black & Decker erklärt, dass die in den technischen Daten beschrieben Genäre übereinstimmen mit:

2006/42/EC, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014

+A12:2014+A13:2015

These Produkte entsprechen außer dem den Richtlinien 2014/30/EU und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im

Namen von Black & Decker ab.

R. Laverick

Vereinigtes Königreich

27.09.2017

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. These Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schänkt diese keinesfalls ein. These Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäuer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die

2-jährige Garantie von Black & Decker und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.

Ihr neues Black & Decker Produkt konnen Sie auf unserer Website unter www.blackanddecker.de registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

(Traduction des instructions

initiales)

FRANÇAIS

Utilisation prévue

2. Elektrische verilgheit

Elektrische verilgheit

Montere sidehändtaket

Skru sidehandtaket (4) inn i et av monteringshullene i verktoyet.

Advarsell Bruk alltid sidehandtaket.

Sette pà og fjerne slipeskiver

(figur B - D)

Direktor konstruktioner
