BRUKSANVISNING BEG110 BLACK & DECKER

Varning! Läs alla säkerhetsvarningar och instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador. Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet “Elverktyg” i alla varningar som listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

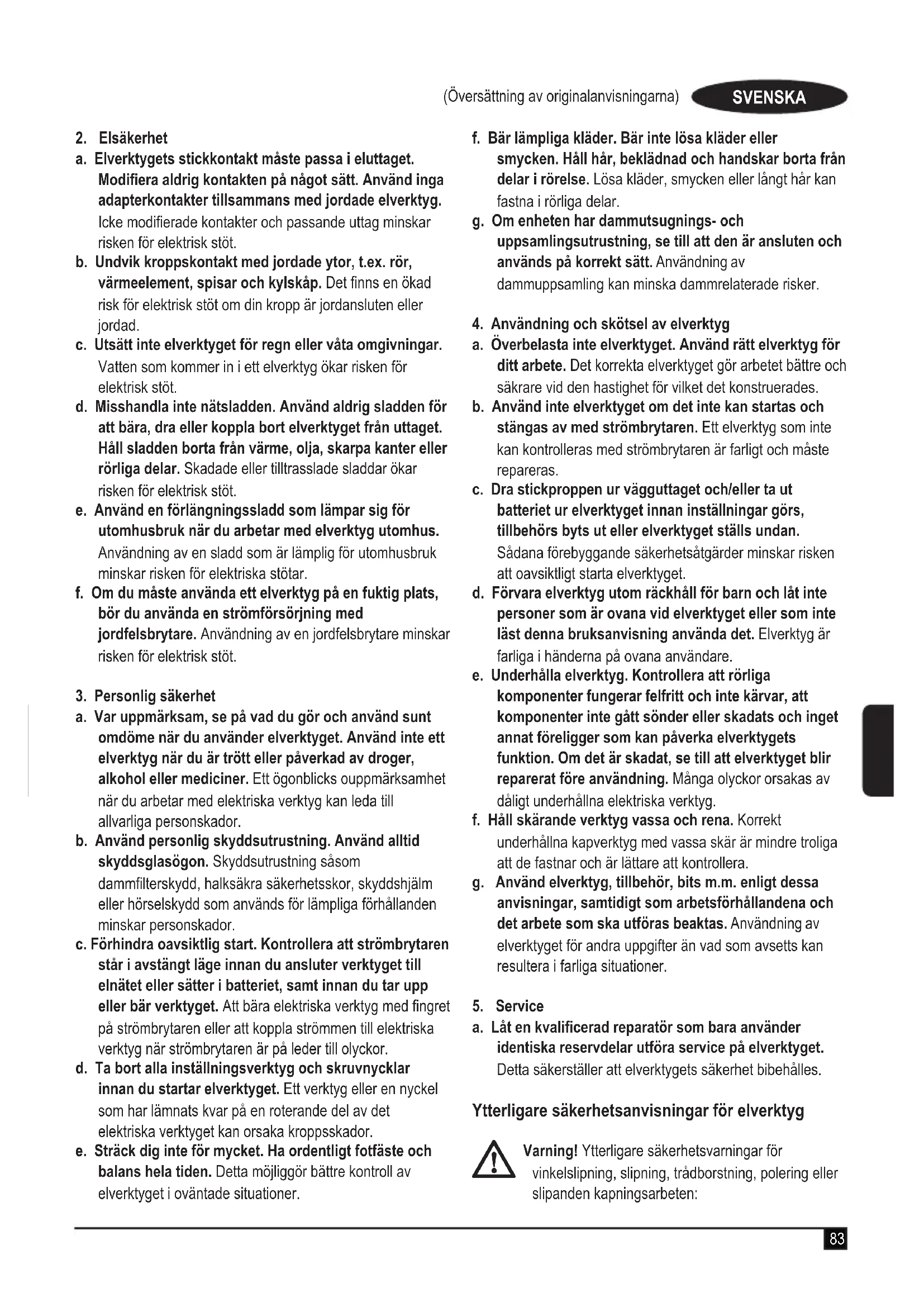

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor. b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor. c. Håll barn och åskådare på avstånd vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen. garantia de 2 anos da Black & Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou contactando uma lial da Black & Decker, cuja morada está indicada neste manual. Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e manter-se atualizado relativamente a novos produtos e ofertas especiais. (Översättning av originalanvisningarna) SVENSKA83 (Översättning av originalanvisningarna) SVENSKA

a. Elverktygets stickkontakt måste passa i eluttaget. Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modierade kontakter och passande uttag minskar risken för elektrisk stöt. b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det nns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad. c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt. d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt. e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar. f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador. b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammlterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador. c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor. d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador. e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer. f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.

4. Användning och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades. b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras. c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar görs, tillbehörs byts ut eller elverktyget ställs undan. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget. d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare. e. Underhålla elverktyg. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg. f. Håll skärande verktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera. g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas. Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

a. Låt en kvalicerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles. Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsvarningar för vinkelslipning, slipning, trådborstning, polering eller slipanden kapningsarbeten: (Översättning av originalanvisningarna)84 (Översättning av originalanvisningarna) SVENSKA u Det här elverktyget är avsett att användas som vinkelslip, slipmaskin, trådborstning, polering och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada. u Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsaka personskada. u Använd inte tillbehör som inte är specikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan monteras på ditt elverktyg, garanterar inte att det är säkert att använda. u Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sitt nominella varvtal kan brytas sönder och splittras. u Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt. u Tillbehörens gängfäste måste motsvara slipmaskinens spindelgänga. För tillbehör monterade med änsar måste spindelhålet på tillbehöret passa xeringsdiametern på änsen. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att gå obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen. u Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på isor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, kontrollera att det inte är skadat och installera vid behov ett felfritt tillbehör. När du har kontrollerat och monterat ett tillbehör ska du köra elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer i vanliga fall att gå sönder vid denna testkörning. u Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammlterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa ygande skräp som skapas av diverse arbetsmoment. Damm- eller andningsskyddet måste kunna ltrera partiklar från det du arbetar med. Att utsättas för buller under en lång tid kan orsaka hörselskador. u Håll andra personer på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Bitar av arbetsstycket eller av ett trasigt tillbehör kan slungas iväg och orsaka personskada bortom det omedelbara arbetsområdet. u Håll elverktyget i de isolerade greppytorna när arbete utförs där sågtillbehöret kan komma i kontakt med dolda elledningar eller dess egen sladd. Skärande tillbehör som kommer i kontakt med en strömförande ledning kan göra oskyddade metalldelar på elverktyget strömförande och ge användaren en elstöt. u Använd klämmor eller något annat praktiskt sätt att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen. u Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterande tillbehöret. u Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen. u Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret i din kropp. u Rengör regelbundet elverktygets ventilationsöppningar. Motorns äkt kommer att dra in dammet i kåpan, och för stor ansamling av metall i pulverform kan utgöra elektriska risker. u Använd inte elverktyget i närheten lättantändliga ämnen. Gnistor skulle kunna antända dessa material. u Använd inte tillbehör som kräver ytande kylmedel. Användning av vatten eller andra ytande kylmedel kan leda till livsfarlig elstöt eller stöt. Notera: Ovanstående varning gäller inte för elverktyg som har konstruerats speciellt för användning med ett vätskesystem. Kast och tillhörande varningar Rekyl är en plötslig reaktion när en roterande skiva, stödrondell, borste eller något annat tillbehör körs eller kläms fast. Det roterande tillbehöret bromsas då hastigt vilket i sin tur gör att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehörets rotation vid den punkt där stoppet uppstår. Om till exempel en slipskiva fastnar eller kläms fast av arbetsstycket, kan skivans kant vid klämpunkten gräva sig in i materialet och få skivan att hoppa ut eller rekylera. Skivan kan antingen kastas mot användaren eller bort från denne, beroende på skivans rörelseriktning och den punkt där den fastnar. Slipskivor kan dessutom brytas sönder under dessa förhållanden.85 (Översättning av originalanvisningarna) SVENSKA Rekyler uppstår till följd av felaktig användning och/eller hantering av elverktyget. De kan undvikas med de skyddsåtgärder som beskrivs nedan. u Håll ett fast grepp om elverktyget och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid ett extrahandtag, om sådant nns, för maximal kontroll över kast och momentrörelser vid start. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas. u Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över din hand. u Placera inte din kropp i ett område dit elverktyget kommer att föryttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vid klämpunkten. u Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust eller rekyl. u Montera inte ett träsnidningsblad eller ett tandat sågblad. Sådana klingor ger ofta upphov till rekyl och förlorad kontroll. Säkerhetsanvisningar som är specika för slipning och kapning u Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra. u Slipytan på skivor med försänkt nav måste monteras nedanför skyddsänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligt skyddande. u Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläder. u Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan av en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten och om dessa skivor utsätts för sidokrafter kan de splittras. u Använd alltid oskadade skivänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivänsar stödjer skivan och minskar på så sätt risken att skivan ska splittras. Flänsar för kapskivor kan vara annorlunda än änsar för slipskivor. u Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder. Ytterligare säkerhetsanvisningar som är specika för kapning u Låt inte kapskivan fastna och tryck inte för hårt. Försök inte skära för djupt. Att belasta skivan för mycket ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder. u Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig. u Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta bort skivan ur skärspåret medan skivan snurrar eftersom detta kan leda till kast. Undersök varför skivan har fastnat och avlägsna orsaken till detta. u Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket. u Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan. u Var extra försiktig vid ”instickskapning” i bentliga väggar eller andra dolda områden. Den utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl. Säkerhetsanvisningar som är specika för sandpappersslipning u Använd inte sandpapper som är alldeles för stora. Följ tillverkarens rekommendationer när du väljer sandpapper. Större sliprondeller som når utanför stödrondellen utgör en risk för rivsår, kan orsaka fastkörning och sönderslitning av skivan eller rekyl. Säkerhetsanvisningar som är specika för stålborstning u Tänk på att stålborst kan lossna från borsten även under normal användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden.86 (Översättning av originalanvisningarna) SVENSKA u Om ett skydd rekommenderas för stålborstning får ingen del av trådskivan eller borsten komma i kontakt med skyddet. Trådskivan eller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkrafterna. Andras säkerhet u Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet. u Barn ska hållas under uppsikt så att de inte leker med verktyget. Övriga risker Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar: u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period. u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF.) Vibrationer De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån. Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används. Etiketter på verktyget Följande symboler tillsammans med datumkoden visas på verktyget: Varning! Läs bruksanvisningen före användning för att minska risken för personskador. Bär alltid skydds- eller korgglasögon när du använder verktyget. Använd alltid hörselskydd när du använder verktyget Elsäkerhet Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. u Om nätsladden är skadad måste den bytas ut av tillverkaren eller ett auktoriserat BLACK+DECKER servicecenter för att undvika farliga situationer. Spänningsfall Inkopplingsströmmar orsakar korta spänningsfall. Under ogynnsamma strömförhållanden kan annan utrustning påverkas. Om spänningskällans systemimpedans är lägre än 0,107 Ω kommer sannolikt inga störningar att inträffa Funktioner Detta verktyg har några eller samtliga av följande funktioner.

Montering Varning! Se till att verktyget är avstängt och att det inte är anslutet innan monteringen börjar. Montera och ta bort skyddet (Fig. A) Verktyget är utrustat med ett skydd som bara är avsett för slipning (typ 27). Om verktyget ska användas för kapning måste ett skydd som är speciellt avsett för detta (typ 41) monteras. Ett lämpligt skydd med artikelnummer N551980 (för 115 mm kapskivor) och N542445 (för 125 mm kapskivor) nns tillgängliga och kan erhållas från Stanley Fat Max servicecenter. u Placera verktyget på ett bord med spindeln (4) riktad uppåt. u Lossa spärren (5) och håll skyddet (3) över verktyget som bilden visar. u Rikta in klackarna (6) mot spåren (7). u Tryck ned skyddet och rotera det moturs till önskat läge.87 (Översättning av originalanvisningarna) SVENSKA u Fäll in spärren (5) för att fästa skyddet på verktyget. u Om det behövs drar du åt skruven (8) för att det ska sitta hårdare. Borttagning u Lossa spärren (5). u Rotera skyddet medurs för att rikta in klackarna (6) mot spåren (7). u Ta bort skyddet från verktyget. Varning! Använd aldrig verktyget utan skyddet. Montering av sidohandtaget u Skruva in sidohandtaget (4) i ett av monteringshålen på verktyget. Varning! Använd alltid sidohandtaget. Montera och ta bort slipskivor (bild B - D) Använd alltid rätt typ av skiva för det aktuella arbetet. Använd alltid skivor med rätt diameter och hålstorlek (se tekniska data). Fastsättning u Montera skyddet enligt beskrivningen ovan. u Placera den inre änsen (9) på spindeln (4) som guren visar (bild B). Se till att änsen är korrekt placerad på de platta sidorna av spindeln. u Placera skivan (10) på spindeln (4) som guren visar (bild B). Om skivan har ett upphöjt centrum (11), se till att den är riktad mot den inre änsen. u Se till att skivan sitter rätt på den inre änsen. u Placera den yttre änsen (12) på spindeln. När du monterar en slipskiva måste det upphöjda centrumet på den yttre änsen vara riktad mot skivan (A i bild C). När du monterar en kapskiva måste den upphöjda mittdelen på den yttre änsen vara riktad bort från skivan (B i Fig. C). u Håll spindellåset (2) intryckt och dra åt den yttre änsen med tvåstiftsnyckeln (13) (bild D). Borttagning u Håll spindellåset (2) intryckt och lossa den yttre änsen (12) med tvåstiftsnyckeln (13) (bild D). u Ta bort den yttre änsen (12) och skivan (10). Ytslipning med slipskivor u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 20˚ till 30˚ mellan verktyget och arbetsytan såsom visas i bild F. u Rör verktyget kontinuerligt i en rörelse framåt och bakåt för att undvika att skapa urholkningar i arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Kantslipning med slipskivor Skivor som används för kapning och kantslipning kan gå sönder eller orsaka kast om de böjs eller vrids om verktyget används vid kapning eller djupslipning. Kantslipning/kapning med typ 27 skivor måste begränsas till grund skärning och falsning, mindre än 13 mm djupt när skivan är ny. Minska djupet på kapningen/falsningen lika mycket som skivans radie slits ned. Se ”Slipnings- och kaptillbehörstabellen” i slutet av denna manual för ytterligare information. Kantslipning/kapning med en typ 41 skiva kräver användning av ett typ 41 skydd. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Placera dig själv så att den öppna undersidan på skivan riktas bort från dig. u När kapningen börjar och en skåra skapats i arbetsstycket ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas av böjningar. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Varning! Använd inte kantslipnings-/kapskivor för ytslipning om skivans etikett förbjuder sådan användning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå. Montera och ta bort sliprondeller (bild D och E) För sandslipning krävs en stödrondell. Stödrondeller kan köpas från en Stanley Fat Max-återförsäljare som tillbehör. Fastsättning u Placera den inre änsen (9) på spindeln (4) som guren visar (bild E). Se till att änsen är korrekt placerad på de platta sidorna av spindeln. u Placera stödrondellen (14) på spindeln. u Placera sandpappersskivan (15) på stödrondellen. u Placera den yttre änsen (12) på spindeln med den upphöjda mittdelen vänd bort från skivan. u Håll spindellåset (2) intryckt och dra åt den yttre änsen med tvåstiftsnyckeln (13) (bild D). Se till att den yttre änsen är korrekt placerad och att rondellen är ordentligt fastspänd. Borttagning u Håll spindellåset (2) intryckt och lossa den yttre änsen (12) med tvåstiftsnyckeln (13) (bild D).88 (Översättning av originalanvisningarna) SVENSKA u Ta bort den yttre änsen (12), sandpappersskivan (15) och stödrondellen (14). Ytslipning med slippappersrondeller u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 5˚ till 10˚ mellan verktyget och arbetsytan såsom visas i bild G. u Rör verktyget kontinuerligt i en rörelse framåt och bakåt för att undvika att skapa urholkningar i arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Använda stödrondeller för slipning Välj alltid korrekt slipkornsstorlek för exibla slipskivorna för användningsområdet. Slipskivorna nns tillgängliga med olika slipkornsstorlekar. Grova korn tar bort material snabbare och ger en grövre nish. Finare korn tar bort material långsammare och ger en slätare nish. Börja med skivor med grövre korn för snabb grov borttagning av material. Byt till ett mediumpapper och avsluta med ett nt korn för optimal nish. u Grovt = 16 - 30 i kornstorlek. u Medium = 36 - 80 kornstorlek. u Fint = 100 - 120 kornstorlek. u Extra nt = 150 - 180 i kornstorlek. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Sliphastigheten är bäst när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 5˚ till 10˚ mellan verktyget och arbetsytan såsom visas i bild H. Slipskivan skall ha en kontakt på ungefär 25 mm på arbetsytan. u Flytta verktyget konstant i en rak linje för att förhindra bränning och virvlar på arbetsytan. Om verktyget får vila på arbetsytan utan rörelse eller ytt av verktyget i en cirkelrörelse skapar brännmärken och virvelmärken på arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Försiktighetsåtgärder vid slipning av färg u Slipning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Den största faran för blyförgiftning är för barn och gravida kvinnor. u Eftersom det är svårt att identiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av all färg: u Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas innan en fullständig rengöring gjorts. u En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas. Notera: Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala återförsäljare för köp av godkänd mask. u ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem. u Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras. u Områden där färgborttagning sker bör förseglas med plastskynken som är 4 millimeter tjocka. u Slipning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet. u Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarlterpåsar bör bytas regelbundet. u Skyddsplast bör samlas ihop och kastas tillsammans med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen. Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet. u Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen. Montering och användning av trådborstar och trådskivor Trdåkoppborstar och trådskivor skruvas direkt på vinkelslipens spindel utan användning änsar. b. Ett typ 27 skydd krävs när trådborstar och -skivor används. Använd skyddshandskar när trådborstar och skivor hanteras. De kan vara vassa. Skivor eller borstar får inte vidröra skyddet vid montering eller användning. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor eller kopp. u Gänga på skivan på spindeln för hand. u Tryck på spindellåsknappen och använd en skiftnyckel på navet på trådskivan eller borsten för att dra åt skivan. u För att ta bort skyddet följ ovanstående procedur i motsatt ordning. Varning! Om inte skivnavet sitter korrekt på innan verktyget slås på kan det resultera i skador på verktyget eller på skivan. Trådskivor och borstar kan användas för att ta bort rost, agor och färg och för utjämning av oregelbundna ytor.89 (Översättning av originalanvisningarna) SVENSKA Notera: Samma försiktighetsåtgärder ska vidtas vid borstning av färg som vid slipning av färg med sandpapper. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med hög hastighet. u Upprätthåll en vinkel på 5 ˚ till 10 ˚ mellan verktyget och arbetsytan för borstkoppar såsom visas i bild I. u Håll kontakt mellan kanten på skivan och arbetsytan med trådskivan. u Rör verktyget kontinuerligt i en rörelse framåt och bakåt för att undvika att skapa urholkningar i arbetsytan. Om verktyget får vila på arbetsytan utan rörelse eller ytt av verktyget i en cirkelrörelse skapar brännmärken och virvelmärken på arbetsytan. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Varning! Var extra uppmärksam vid arbete över en kant då plötsliga tvära rörelser av vinkelslipen kan ske. Montering av kapskivor (typ 41) Kapskivor inkluderar diamantskivor och slipande skivor. Slipande kapskivor för metall och betong nns tillgängliga. Diamantblad för betongkapning kan också användas. NOTERA: Ett stängt tvåsidigt typ 41 kapskiveskydd krävs när kapskivor används, säljs separat. Om inte korrekt äns och skydd används kan det resultera i skador från skivor som går sönder och kontakt med skivan. Matchande diameter för fästänsen och gängade bygelmuttern (medföljer verktyget) måste användas för kapskivor. MONTERING stängt (typ 41) skydd (bild J, K, L) u Passa in de tre klackarna på skyddet (7) mot de tre skårorna på navet. Detta kommer att rikta in ikarna mot öppningarna i växellådans hölje såsom visas i bild J. u Skjut ned skyddet tills skyddets klackar aktiveras i skårorna på växellådans hölje såsom visas i bild K. u Vrid skyddet (7) moturs för att låsa fast det på plats. Skyddshöljet bör placeras mellan spindeln och operatören för att ge maximalt skydd såsom visas i bild L. u Dra åt skyddshaken för att fästa skyddet på växellådans hölje. Du skall inte kunna vrida skyddet för hand. Använd inte vinkelslipen med ett löst skydd. u För att ta bort skyddet, lossa skyddets låshake. Vrid sedan skyddet så att de tre klackarna på skyddet (7) är i linje med de tre skårorna på navet och dra upp på skyddet. Montera kapskivor u Placera den ogängade fästänsen på spindeln med det upphöjda centrumet (pilot) riktat uppåt. Det upphöjda centrumet (pilot) på fästänsen kommer att vara mot skivan när skivan installeras. u Placera skivan på fästänsen, centrera skivan på det upphöjda centrumet (pilot). u Installera den gängade bygelmuttern med det upphöjda centrumet (pilot) bort från skivan. u Tryck ned spindellåsknappen och dra åt bygelmuttern med den medföljande skruvnyckeln. u För att ta bort skivan, tryck på spindellåsknappen och lossa den gängade bygelmuttern med den medföljande skruvnyckeln. Varning! Använd inte kantslipnings-/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Skivor kan brytas sönder och allvarliga skadar kan uppstå. u Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan. u Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Kaphastigheten är bäst när verktyget arbetar med hög hastighet. u När kapningen börjar och en skåra skapats i arbetsstycket ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. u Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned. Användning Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. u Håll undan kabeln ordentligt, så att du inte råkar klippa av den. u Var förberedd på en ström av gnistor vid slip- eller kapskivan kommer i kontakt med arbetsstycket. u Placera alltid verktyget så att skyddet för slip- eller kapskivan blir optimalt. Slå på och stänga av u Starta verktyget genom att trycka in strömbrytaren (1). u Stäng av verktyget genom att släppa upp strömbrytaren (1). Varning! Starta inte och stäng inte av verktyget när det är belastat. Tips för optimal användning u Håll verktyget stadigt med en hand runt sidohandtaget och den andra handen runt huvudhandtaget. u När du slipar ska du alltid ha skivan vinklad cirka 15° mot ytan på arbetsstycket. Underhåll Det här Stanley Fat Max-verktyget (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga90 (Översättning av originalanvisningarna) SVENSKA underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring. Varning! Innan något underhåll utförs på sladdanslutna/ sladdlösa elverktyg: uStäng av apparaten/verktyget och dra ur nätkontakten. uDu kan också ta ut batteriet ur apparaten/verktyget om apparaten/verktyget har ett separat batteri. uOm batteriet är inbyggt låter du det laddas ur helt innan avstängningen. uDra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring. u Rengör regelbundet apparatens/verktygets/laddarens luftintag med en mjuk borste eller torr trasa. u Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel. u Öppna chucken (där sådan nns) med jämna mellanrum och knacka på den för att avlägsna damm som sitter på insidan. Felsökning Problem Möjlig orsak Möjlig lösning Enheten startar inte. Sladden inte inkopplad. Sladd eller brytare skadad. Koppla in verktyget i ett aktivt uttag. Byt ut sladden eller strömbrytaren hos ett Stanley FatMax- servicecenter eller en auktoriserad reparatör.) Tabell över slip- och kaptillbehör Slipskivor Skydd typ 27 Skydd typ 27 Ogängad fästäns Typ 27 navskiva Typ 27-skiva med försänkt centrum Gängad spännmutter Slipvingskivor Skydd typ 27 Skydd typ 27 Navslipvingskivor Ogängad fästäns icke-navslipvingskivor Gängad spännmutter Typ 41 kapskivor Skydd typ 41 Skydd typ 41 Stödäns Stödäns Slipkapskivor Diamantkapskivor Klämmutter Klämmutter Trådskivor Skydd typ 27 Skydd typ 27 3 tum trådkoppborste 4 tum trådkoppborste91 (Översättning av originalanvisningarna) SVENSKA Sandpapperskiva Gummistödrondell Sandpapperskiva Gängad spännmutter Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna. Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information nns tillgänglig på www.2helpU.com Tekniska data BEG110 Typ 1 BEG120 Typ 1Inspänning V 230 230Ineffekt W 750 800Märkhastighet min 12000 12000Skivhål mm 22 22Maximal skivtjocklekSlipskivor mm 6 6Kapskivor mm 3.5 3.5Spindelstorlek M14 M14Vikt Kg 1.7 1.7Ljudtrycksnivå enligt EN 60745:Ljudtryck (L ) 96,5 dB(A), osäkerhet (K) 3 dB(A)ljudtryck (L ) 107 dB(A), osäkerhet (K) 3 dB(A)Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:Ytslipning (a h,SG ) 6,1 m/s , osäkerhet (K) 1,5 m/s Skivslipning (a h,DS ) 5,6 m/s , osäkerhet (K) 1,5 m/s BEG210 Typ 1 BEG220 Typ 1Inspänning V 230 230Ineffekt W 900 900Märkhastighet min 12000 12000Skivhål mm 22 22Maximal skivtjocklekSlipskivor mm 6 6Kapskivor mm 3.5 3.5Spindelstorlek M14 M14Vikt Kg 1.8 1.8Ljudtrycksnivå enligt EN 60745:Ljudtryck (L ) 98 dB(A), osäkerhet (K) 3 dB(A)ljudtryck (L ) 109 dB(A), osäkerhet (K) 3 dB(A)Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:Ytslipning (a h,SG ) 5,9 m/s , osäkerhet (K) 1,5 m/s Skivslipning (a h,DS ) 5,4 m/s , osäkerhet (K) 1,5 m/s

EG-försäkran om överensstämmelse MASKINDIREKTIVET

BEG110, BEG120, BEG210, BEG220 Vinkelslipar Black & Decker försäkrar att dessa produkter, beskrivna under “tekniska data” uppfyller: 2006/42/EG, EN 60745-1:2009 + A11:2010; EN 60745-2-3:2011 + A2:2013 + A11:2014 + A12:2014 + A13:2015 Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. För ytterligare information kontakta Black & Decker på följande adress, eller se handbokens baksida. Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker. R. Laverick Director of Engineering Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Storbritannien 2017-09-2792 (Översättning av originalanvis- ningarna) SVENSKA (Oversettelse av de opprinnelige instruksjonene) NORSK Tiltenkt bruk

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Uttrykket “elektroverktøy” i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning). Garanti Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning. Besök vår webbplats www.blackanddecker.co.uk för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.
