BM101 - Tensiomètre ELTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tensiomètre électronique de poignet
Marque	ELTA
Modèle	BM101
Méthode de mesure	Oscillométrique
Plage de mesure tension	0-300 mmHg
Plage de mesure pouls	40-199 pulsations/min
Précision tension	+/- 3 mmHg
Précision pouls	+/- 5%
Affichage	Écran LCD
Mémoire	48 mesures
Dimensions (L x l x H)	70 x 72 x 29 mm
Poids (avec piles)	Environ 130 g
Circonférence poignet compatible	135-195 mm
Alimentation	3 V DC, 2 piles alcalines LR8/AAA
Autonomie des piles	Environ 250 mesures
Température d'utilisation	+10°C à +40°C
Température de conservation	-20°C à +50°C
Classification de sécurité	Alimentation interne, type BF, IPX0
Entretien	Nettoyer avec un chiffon doux légèrement humide, pas de produits agressifs
Contenu de l'emballage	Tensiomètre, brassard, coffret de rangement, guide d'utilisation, 2 piles
Garantie	2 ans

FOIRE AUX QUESTIONS - BM101 ELTA

Comment installer les piles ?

Retirez le couvercle du compartiment à piles situé sous l'appareil. Insérez 2 piles alcalines LR8/AAA en respectant la polarité (+ et -) indiquée. Replacez le couvercle.

Comment enrouler le brassard autour du poignet ?

Placez le brassard sur le poignet, l'écran orienté vers la paume. Enroulez-le sans trop serrer, en veillant à ce qu'il soit bien ajusté mais pas trop serré. Le poignet doit être libre.

Quelle est la position correcte pour prendre sa tension ?

Asseyez-vous sur une chaise, le dos droit. Posez le coude sur une table, la main détendue, paume vers le haut. Le brassard doit être à hauteur du cœur.

Que faire si le symbole d'erreur de mesure s'affiche ?

Appuyez sur la touche START/STOP pour recommencer. Vérifiez que le brassard est bien enroulé, que vous ne bougez pas et ne parlez pas pendant la mesure, et que votre position est correcte.

Comment consulter les mesures en mémoire ?

Appuyez sur la touche RECALL. Les dernières mesures s'affichent. Appuyez plusieurs fois pour parcourir les 48 mesures. Pour arrêter, appuyez sur START/STOP.

Comment effacer toutes les données de la mémoire ?

Retirez les deux piles, puis replacez-les. Pour vérifier, appuyez sur RECALL : aucune donnée ne doit s'afficher.

Quelle est la précision de l'appareil ?

La précision est de +/- 3 mmHg pour la tension et de +/- 5% pour le pouls, conformément aux normes en vigueur.

Puis-je utiliser l'appareil si j'ai des problèmes cardiaques ou du diabète ?

Consultez d'abord votre médecin. Chez les personnes souffrant de troubles circulatoires, les valeurs mesurées au poignet peuvent être plus basses que celles au bras. Le médecin peut confirmer l'exactitude.

Comment nettoyer le tensiomètre ?

Utilisez un tissu légèrement imbibé d'eau ou d'un produit nettoyant doux, puis essuyez avec un chiffon sec. N'utilisez pas de pulvérisateur ni de produits agressifs. Pour le brassard, un chiffon sec suffit.

Quelle est la durée de vie des piles ?

Les piles alcalines LR8/AAA permettent environ 250 mesures. Le symbole de pile faible s'affiche quand il faut les remplacer.

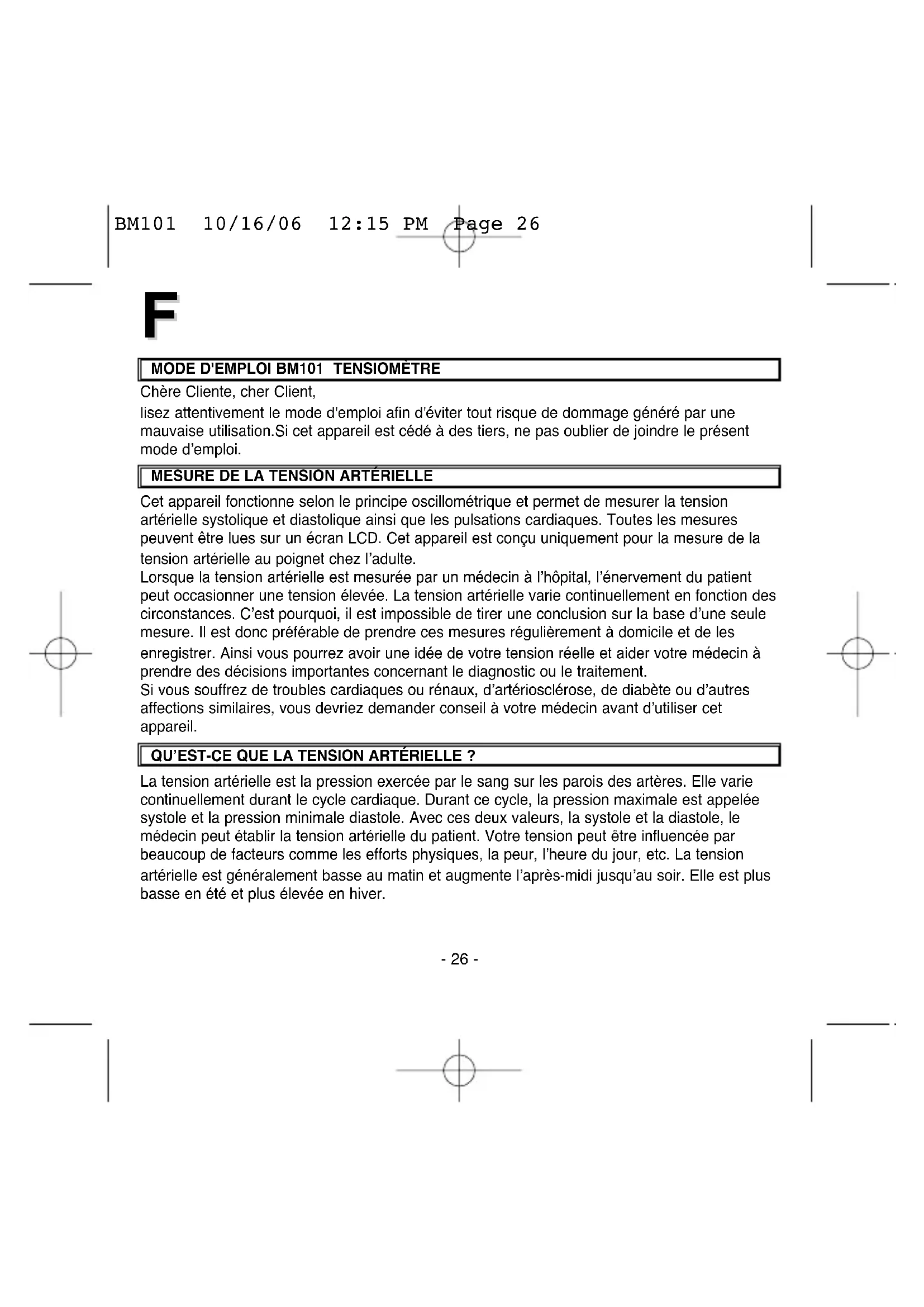

MODE D'EMPLOI BM101 ELTA

lisez attentivement le mode d'emploi afin d'éviter tout risque de dommage génére par une mauvaise utilisation. Si cet apparéil est cédé à des tiers, ne pas oublier de joindre le present mode d'emploi.

MESURE DE LA TENSION ARTERIELLE

Cet apparéil fonctionne selon le prince oscillométrique et permet de mesurer la tension arterielle systolique et diastolique ainsi que les pulsations cardiaques. Toutes les mesures peuvent être lues sur un écran LCD. Cet apparéil est conçu uniquement pour la mesure de la tension arterielle au poignet chez l'adulte.

Lorsque la tension arterielle est mesure par un médecin à l'hopital, l'énervement du patient peut occasionner une tension élevée. La tension arterielle varie continuèlement en fonction des circonstances. C'est pourquoit, il est impossible de tirer une conclusion sur la base d'une seule mesure. Il est donc préférible de prendre ces mesures régulièrement à domicile et de les enregistrer. Ainsi vous pourrez avoir une idée de votre tension réelle et aider votre médecin à prendre des décisions importantes concernant le diagnostic ou le traitement.

Si vous souffrez de troubles cardiaques ou rénaux, d'artériosclérose, de diabète ou autres affections similaires, vous devriez demander conseil à votre médecin avant d'utiliser cet apparéil.

QU'EST-CE QUE LA TENSION ARTÉRIELLE?

La tension arterielle est la pression exercée par le sang sur les parois des arteres. Elle varie continuèlement durant le cycle cardiaque. Durant ce cycle, la pression maximale est appelée systole et la pression minimale diastole. Avec ces deux valeurs, la systole et la diastole, le medecin peut étabir la tension arterielle du patient. Notre tension peut être influencée par beaucoup de facteurs comme les efforts physiques, la peur, l'heure du jour, etc. La tension arterielle est généralement basse au matin et augmente l'aupres-midi jusqu'au soir. Elle est plus basse en ete et plus elevée en hiver.

POURQUOI MESURER LA TENSION ARTERIELLE A DOMICILE?

La prise de la tension arterielle ainsi qu'un examen réalisés par un medecin dans un hôpital ou une clinique ont tendance à augmenter la nervosité chez beaucoup de patients, ce qui aboutit à une tension arterielle plus élevée. Elle peut également varier en fonction de différentes circonstances, ce qui rend impossible l'établissement d'un diagnostic fiable à partir d'une seule mesure.

La tension mesurée au matin ou après le lever avant le petit déjeuner chez un patient tranquille en position assise est considérée comme la tension arterielle de reférence. La mesure de la tension arterielle à domicile prend donc tout son sens car c'est à la maison que ces conditions peuvent être réunies le plus facilement.

A. Classification de la tension arterielle selon l'OMS

Les normes relatives à la fixation de la tension arterielle haute et BASSE, indépendamment de l'âge, ont été établies par l'Organisation Mondiale de la Santé (OMS) comme indiquédans l'image 1.

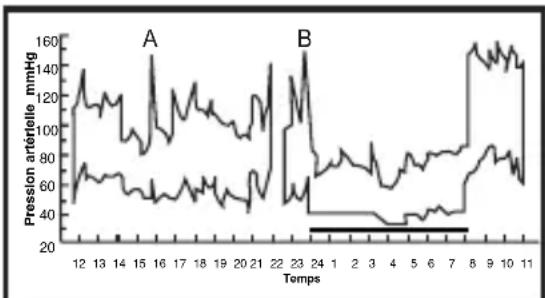

B. Variations de la tension arterielle

La tension arterielle chez l'individu varie quotidiennement ou en fonction des saisons. Ces variations sont plus prononcées chez

les patients hypertensifs. En temps normal, la tension arterielle augmente pendant le travail alors qu'elle est au plus bas durant le sommeil L'imag 2 montre les variations de la tension arterielle au cours d'une journee, mesurée toutes les 5 minutes.
Le gros trait indique la période de sommeil.
L'augmentation de la tension arterielle a 4h du matin (reprsentee par la lecture A sur le schemas) et a 12h (reprsentee par la lecture B sur le schemas) correspondant a une crise de douleur.

Illustration 1

Illustration 2

F

CONSEILS A SUIVRE AVANT L'UTILISATION DE L'APPAREIL DE MESURE

• La tension arterielle doit être interprétée par un médecin ou un spécialiste qui connait votre dossier Médical. Par une utilisation régulière de l'appareil de mesure et l'enregistrement des valeurs, vous tenez votre médecin au courant des variations de la tension arterielle.
• Enrouler bien le brassard autour du poignet. Ce dernier doit se trouver à hauteur du coeur.
  L'appareil ne doit pas etre bouge ou secouedurant la prise de mesure,ela empecherait d'obtenir une mesure exacte de la tension arterielle.
• Prenez votre tension dans une position calme et détendue.
• Le brassard ne peut être enroulé autour d'une veste ou d'une chemise car cela empêcherait de mesurer la tension.
• Pensez que la tension arterielle varie naturellement durant la journee et qu'elle est influencée par beaucoup de facteurs comme le tabagisme, la consommation d'alcool, la prise de médicaments, l'effort physique.
• Chez les personnes dont l'etat de santé occasionne des problèmes circulatoires (diabete, troubles rénaux, arteriosclérose ou troubles circulatoires), les valeurs mesurées au poignet avec ce moniteur peuvent être plus basses que celles obtenues au niveau du bras avec un autre moniteur de mesure. Consultez cette médecin pour vous assurer que la mesure de la tension arterielle au poignet donne des valeurs correctes.
• Les mesures de la tension arterielle obtenues avec cet apparéil de mesure sont équivalentes à celles du spécialiste qualifié se servant du brassard ou de la méthode auscultatoire du stéchoscope. Les valeurs se situent dans les limites fixées par le „American National Standard for Electronic or Automated Sphygmomanometers".

BM101 10/16/06 12:15 PM Page 29

DESCRIPTION DE L'APPAREIL

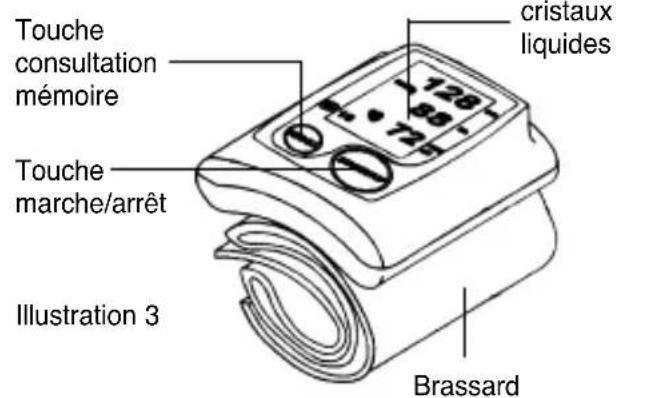

A. Pièces

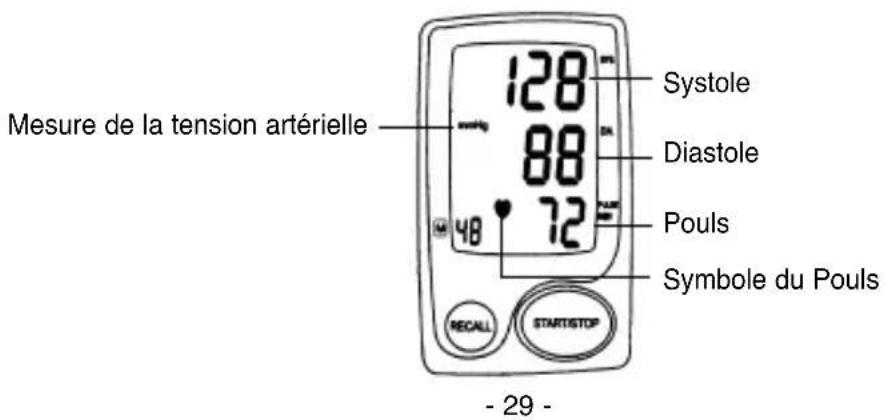

B. Description des symboles affichés

F

REEMPLACEMENT DES PILES

A. Retirez le film plastique protecteur/ la pellicule protectrice de l'écran.
B. Enlevez le couvercle du compartment à piles situé en dessous de l'appareil et place comme indiqué les piles dans le compartment. Lors du placement, veillez au positionnement du pôle + et - des piles. Utiliser uniquement des piles alcalines!

Conseil important: Il est possible que l'enlèvement des piles du compartment soit un peu difficile. Utilisez pour cela un objet dur et allongé comme par exemple un stylo.

Illustration 4

ENROULEMENT DU BRASSARD AUTOUR DU POIGNET

• Enroulez le brassard autour du poignet L'écran de l'appareil doit se couver du côte de la paume. Le poignet doit être libre.

Illustration 5

Fixez le brassard autour du poignet. Ne tirez pas brutalement sur le brassard. Ne serrez pas trop le brassard.

POSITION CORRECTE DU CORPS LORS DE LA MESURE

Pour obtenir les mesures les plus précises, il faut veiller à ce que le brassard soit situé à hauteur du coeur. Si le brassard est situé plus en haut ou plus en bas, les mesures correctes peuvent se modifier.

Mesurez la tension arterielle en position assise:

• Appuyez le coude sur une table ou une autre surface (par exemple le coffret de rangement).
• Posez le bras sur l'accouoir dans la bonne position, de sorte que le brassard soit le plus proche possible du coeur.
• Relâchez la main; la paume doit être au-dessus.

Illustration 6

DESCRIPTION DES SYMBOLES AFFICHÉS A L'ECRAN

Symboles à l'écran Condition/Cause Marche à suivre

Ce symbole s'affiche lors de prise de Ne pas bouger ou parler tension et clignote des détction du pendant la prise de tension. pouls.

Piles à remplacer Ce symbole s'affiche si les piles sont Remplacer les deux piles par presque vides ou si elles ont été mal des nouvelles. Lors du installées. placement, veiller au

positionnement du pôle + et - des piles.

Erreur de mesure Ce symbole apparait lorsque la tension Appuyer de nouveau sur la

artérielle n'a pu être mesurée touche marche/arrêt et correctement. recommencer la mesure. Le

brassard doit'être enroule
autour du poignet comme
indiquedans le guide
d'utilisation. Relâchez la main.
Ne rougez pas ou ne parlé
pas pendant la mesure. Veillez à une position correcte du corps.

Symboles à l'écran Condition/Cause Marche à suivre

Mesure de la Apparait tout le temps jusqu'à la fin de tension arterielle la mesure.

INSTRUCTIONS POUR LA MESURE

- Placement des piles

a) Enlevez le couvercle du compartment à piles.
b) Lors du placement, observe la polarité tel que démontré à l'intérieur du compartment. (Image 4)
c) Certains segments du LCD peuvent être activés à l'écran en 3 secondes.
d) Affichage: Mois 1, Date 1, Heure 12, Minute 0.

- Etapes pour mesurer la tension arterielle:

a. Enroulez le brassard autour du poignet (voir la partie „ Enrouler le brassard autour du poignet“, comme indiqué sur l'image 5).
b. Asseyez-vous sur une chaise et tenez vous droit (voir la partie « Position correcte du corps », comme indiqué sur l'image 6).
c. Appuyer sur la touche START/STOP. Pendant trois secondes le nombre "888" apparait a l'écran. Le symbole de mesure de la tension arterielle apparait a l'écran et la pression augmente automatiquement jusqu'à 195 mmHg. En cas de tension arterielle elevée, la pression augmente automatiquement jusqu'au niveau nécessaire pour la mesure. *Ne pas bouger ou parler pendant la mesure.
d. La pressurisation complétée, le brassard se dépressurise ensuite lentement. Le pouls détecté, le symbole pouls commence à clignoter.
e. ÀpRES la mesure, les valeurs de la tension systolique, diastolique et le pouls clignotent une minute à l'écran et disparaisent ensuite automatiquement.

- Mémorisation, consultation et effacement des données:

a. Mémoriser les données:

Après chaque mesure de la tension arterielle, les valeurs de la tension systolique, diastolique, le pouls ainsi sont mémorisés automatiquement. La mémoire peut emmagasiner les 48 dernières prises de mesures. Au-delà de 48 mesures, les valeurs les plus ancériennes sont automatiquement effacées de la mémoire.

b. Consultation des données:

(1) Lorsque vous appuyez sur la touche RECALL, aucune donnée n'apparait à l'écran si elles n'ont pas été mémorisées. Dans le cas contraire, les dernières valeurs mesurées de la tension systolique, diastolique, le pouls ainsi à l'écran et disparaisent après une minute (60 secondes).
(2) Pour lire les mesures suivantes mémorisées appuyez sur la touche RECALL. Les données consultées à l'écran sont numérotées. Àpres la lecture des mesures mémorisées numérotées de 1 à 48, appuyez sur la touche RECALL.
(3) Pour interrompè l'affichage des données de mesure, appuyer sur la touche START/STOP.

c. Effacer les données

(1) Enlevez les deux piles et replacez les ensuite.
(2) Pour vérifier si les données ont eté effacées, appuyez sur la touche RECALL. Si c'est le cas, aucune donnée n'apparait à l'écran.

- Changement des piles

Si le symbole "apparait à l'écran, cela signifie que la pile est usée. Changez les piles, sinon aucune mesure de la tension arterielle ne pourra plus être réalisée.

F

ENTRETIEN

• Pour nettoyer le boitier, utilisez un tissu légèrement imbibé d'eau ou d'un produit nettoyant doux et ensuite essuyez le avec un tissu sec. Utilisez un tissu sec pour nettoyer le brassard si ce dernier est sale.
• Ne pas utiliser de pulverisateur ou des produits nettoyants agressifs.
• Si l'appareil n'est pas utilisé pendant une longue période, les piles doivent être retirées. (*les piles qui fuient peuvent occasionally des dégats.)

CONSERVATION

• Conserver le brassard dans sa housse après chaque utilisation.
• Protégier l'appareil de mesure et ses composants de la lumière directe, des températures élevées, de l'humidité et de la poussière.
• Ne pas exposer l'appareil à des températures très basses (inférieures à -20°C) ou très élevées (supérieures à 60 °C).

PREVENTION CONTRE LES DISFONCTIONNEMENTS

• Le brassard ne peut pas être tourné.
• Ne pas injector de l'air dans le brassard si ce dernier n'est pas enroule autour du poignet.
• Ne pas essayer de démonter l'appareil ou de remplacer des composants du moniteur ou du brassard.
• Ne pas laisser tomber l'appareil et éviter les impacts lourds.

ATTENTION

L'appareil ne peut etre utilise que pour mesurer la tension chez les adultes.
- L'appareil ne peut être utilisé si vous avez des blessures au poignet.
- En cas de gonflage excessif du brassard, détachez le immédiatement.

SPECIFICATIONS TECHNIQUES

Modèle BM-101

Méthode de mesure oscillométrique

Fourchette des mesures Tension 0-300 mmHg, Pouls 40 à 199 pulsations minute

Precislon Tension + / - 3mmHg Pouls + / - 5%

Pression approximative système automatique de regonflage

Gonflage Systeme automatique de gonflage (pompe à air)

Dégonflage Valve d'échéppement automatique

Ecran Ecran a cristaux liquides

Mémoire 48 mesures

Dimensions L70 x l72 x h29 mm

Poids environ 130g piles comprises

Taille du brassard Pour circonferences de poignet variant entre 135 et 195 mm

Température d'utilisation +10°C à +40°C , 30-85% d'humidité

Température de conservation -20°C à 50°C, 10-95% d'humidité

Alimentation 3V Piles 2x1,5 V LR8/AAA (piles alcalines)

Durée des piles pour environ 250 mesures

Accessoires Coffret de rangement, guide d'utilisation, 2 piles

IMPORTANT!

Lire le mode d'emploi.

Classe :

• Equipement à alimentation interne
• Accessoire appliqué de type BF
  IPX0
• Ne convient pas à une utilisation en présence de melange anesthésique inflammable d'air ou d'oxygène ou de protoxyde d'azote
• Fonctionnement en continu avec un temps de charge court

Ce moniter de tension satisfait aux directives de la CE et porte la marque « CE 0197 »

La qualite de cet appeareil a ete verifiee et est conforme aux dispositions de la directive 93/42/EEC du Conseil de la CE (EN IEC60601-1 - Conditions generales pour la securite, EN IEC 60601-1-2:2001 - Compatabilité electromagnetique - Conditions et tests) du 14 juin 1993 concernant les appeareils medicaux et les criteres de performance de l'EN comme suit :

EN 1060-1:

Sphygmomanometres non invasions - Conditions generales

EN 1060-3:

Sphygmomanometres non invasives - Conditions additionnelles pour les systèmes de mesure electromécanique de la tension.

EN 1060-4:

Sphygmomanometres non invasives - Procedures de test pour déterminer la précision de l'ensemble du système de sphygmomanometres non invasives automatisés.

INDICATIONS RELATIVES A LA PROTECTION DE L'ENVIRONNEMENT

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des apparciels ELECTriques et Electroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela.

Les matériaux sont recyclables conformément à leur marquage. Vous apportez

une large contribution à la protection de l'environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appeareils usages.

Veuillez vous adresser à la municipalité pour connaître la déchetterie compétente.

GARANTIE ET SERVICE APRES-VENTE

Nos apparèils ont fait l'objet d'un contrôle qualité scrupULEux, avant de quitter l'usine. S'il arrivait, malgré tout le sein apporté à la production et au transport, que l'appareil soit endommagé, nous vous prions de bien pouvoir le returner à votre revendeur habituel. Outre les garanties légales, nous accordons les garanties suivantes :

Nous garantissons l'appareil contre tout défaut de fabrication ou vice de matière pendant une période de 2 ans, à compter de la date d'achat. Pendant cette période nous nous engage ons à le réparer ou à le remplacer.

La garantie ne s'appliquera pas en cas d'utilisation incorrecte de l'appareil ou de defaults resultant d'une intervention ou réparation par une fierce personne ou de remplacement par des pièces autres que les pièces originales.

0197

ELTA GmbH

Carl-Zeiss-Str. 8

D-63322 Rodermark/

Ober-Roden, Germany
