GEBRUIKSAANWIJZING BM101 ELTA

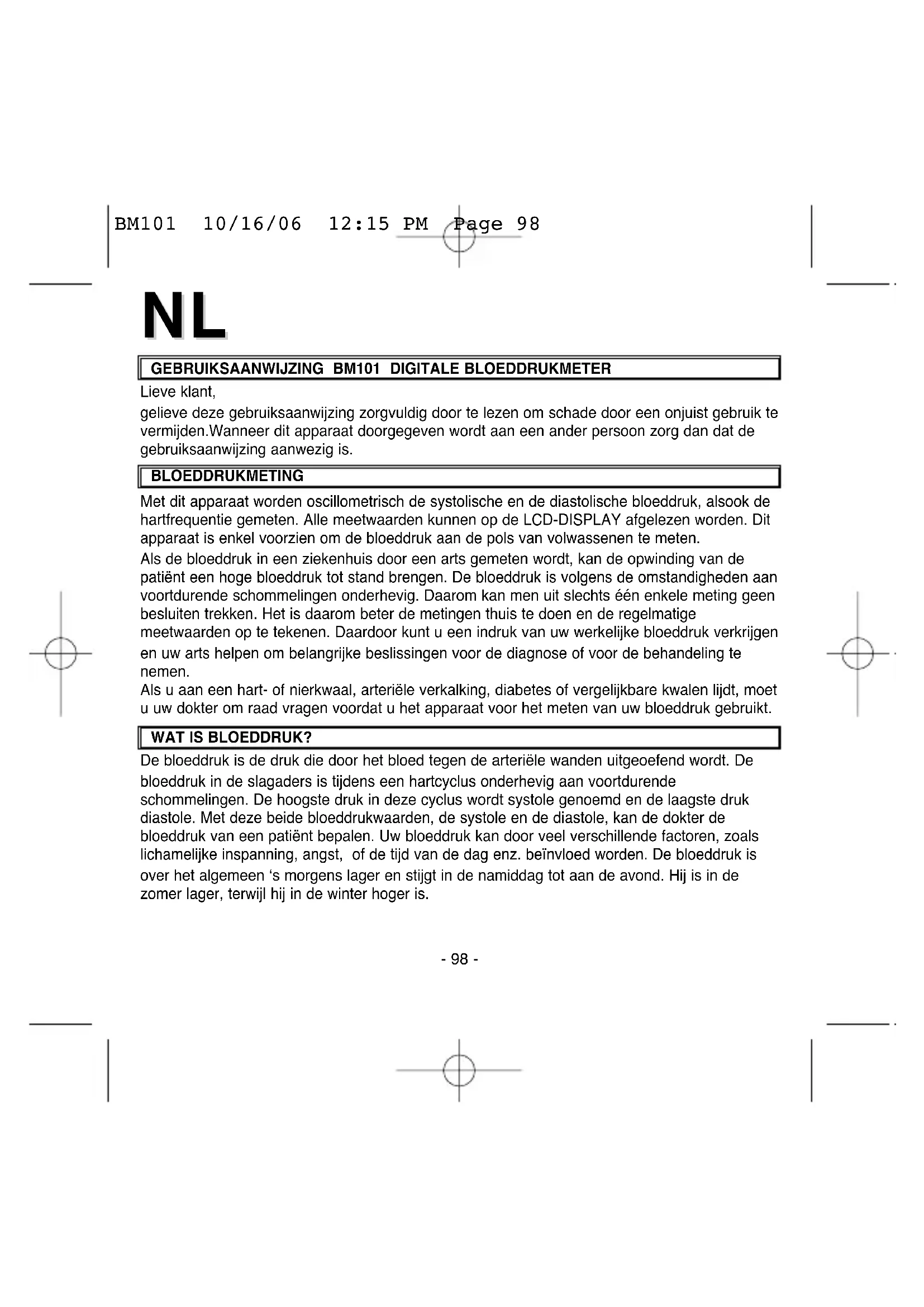

GEBRUIKSAANWIJZING BM101 DIGITALE BLOEDDRUKMETER

Lieve klant, gelieve deze gebruiksaanwijzing zorgvuldig door te lezen om schade door een onjuist gebruik te vermijden.Wanneer dit apparaat doorgegeven wordt aan een ander persoon zorg dan dat de gebruiksaanwijzing aanwezig is. BLOEDDRUKMETING Met dit apparaat worden oscillometrisch de systolische en de diastolische bloeddruk, alsook de hartfrequentie gemeten. Alle meetwaarden kunnen op de LCD-DISPLAY afgelezen worden. Dit apparaat is enkel voorzien om de bloeddruk aan de pols van volwassenen te meten. Als de bloeddruk in een ziekenhuis door een arts gemeten wordt, kan de opwinding van de patiënt een hoge bloeddruk tot stand brengen. De bloeddruk is volgens de omstandigheden aan voortdurende schommelingen onderhevig. Daarom kan men uit slechts één enkele meting geen besluiten trekken. Het is daarom beter de metingen thuis te doen en de regelmatige meetwaarden op te tekenen. Daardoor kunt u een indruk van uw werkelijke bloeddruk verkrijgen en uw arts helpen om belangrijke beslissingen voor de diagnose of voor de behandeling te nemen. Als u aan een hart- of nierkwaal, arteriële verkalking, diabetes of vergelijkbare kwalen lijdt, moet u uw dokter om raad vragen voordat u het apparaat voor het meten van uw bloeddruk gebruikt. WAT IS BLOEDDRUK? De bloeddruk is de druk die door het bloed tegen de arteriële wanden uitgeoefend wordt. De bloeddruk in de slagaders is tijdens een hartcyclus onderhevig aan voortdurende schommelingen. De hoogste druk in deze cyclus wordt systole genoemd en de laagste druk diastole. Met deze beide bloeddrukwaarden, de systole en de diastole, kan de dokter de bloeddruk van een patiënt bepalen. Uw bloeddruk kan door veel verschillende factoren, zoals lichamelijke inspanning, angst, of de tijd van de dag enz. beïnvloed worden. De bloeddruk is over het algemeen ‘s morgens lager en stijgt in de namiddag tot aan de avond. Hij is in de zomer lager, terwijl hij in de winter hoger is. BM101 10/16/06 12:15 PM Page 98- 99 -

WAT IS DE BEDOELING VAN EEN BLOEDDRUKMETING THUIS? Het meten van de bloeddruk en een onderzoek door een arts in een ziekenhuis, of in een kliniek kunnen bij veel patiënten tot zenuwachtigheid leiden, wat tot een hogere bloeddruk leidt. De bloeddruk kan ook in combinatie met diverse omstandigheden variëren en daarom is een vakkundige beoordeling op basis van één enkele bloeddrukmeting niet mogelijk. De bloeddruk die ‘s morgens, of na het opstaan en voor het nuttigen van het ontbijt gemeten wordt bij een stil zittende patiënt wordt een fundamentele bloeddruk genoemd. Daarom is een meting van de bloeddruk thuis zinvol, aangezien de bloeddruk daar deze toestand het dichtst benadert. A. Classificatie van de bloeddruk van de WGO De normen voor de vaststelling van de hoge en de lage bloeddruk, ongeacht de leeftijd, werden, zoals in afb. 1 getoond wordt, door de wereldgezondheidsorganisatie (WGO) vastgelegd. B. Schommelingen van de bloeddruk De individuele bloeddruk is onderhevig aan schommelingen op een dagelijkse basis, of aan de tijd van het jaar. Deze schommelingen zijn bij patiënten met een hoge bloeddruk meer uitgesproken. Normalerwijze is de bloeddruk tijdens het werk hoger, terwijl hij ‘s nachts, tijdens het slapen, het laagst is. Op afb. 2 worden de schommelingen van de bloeddruk in de loop van een dag getoond, waarbij de metingen om de 5 minuten gebeurden. De dikke lijn stelt de slaapperiode voor. De stijging van de bloeddruk om 4 uur ‘s morgens (op de afbeelding als 1 aangegeven) en om 12 uur ‘s middags (op de afbeelding als B aangeduid) stellen een aanval van pijn voor. 180 189 mmHg Systolische bloeddruk Diastolische bloeddruk

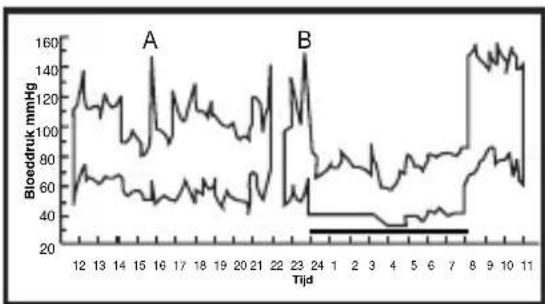

Bloeddruk mmHg Afbeelding 2 Afbeelding 1 BM101 10/16/06 12:15 PM Page 99- 100 -

• De bloeddruk moet door een arts, of een vakman, die uw ziekteverloop kent, geïnterpreteerd worden. Door een geregeld gebruik van het apparaat voor de meting van uw bloeddruk en de optekening van de meetwaarden houdt u uw arts op de hoogte van de neigingen van uw bloeddruk.

• De manchet goed rond uw pols wikkelen. Daarbij moet de manchet zich op dezelfde hoogte als uw hart bevinden.

• Het meetapparaat mag tijdens de meting niet bewogen of geschud worden, aangezien anders geen nauwkeurige bloeddrukmeting mogelijk is.

• Voer de meting stil en in een ontspannen positie uit.

• De manchet niet om de mouw van een jas of een hemd wikkelen, aangezien de bloeddruk anders niet gemeten kan worden.

• Denk eraan dat de bloeddruk van nature in de loop van de dag verandert en ook door tal van factoren, zoals roken, alcoholverbruik, inname van medicijnen en lichamelijke inspanning, beïnvloed wordt.

• Bij mensen met een toestand waardoor problemen met de bloedsomloop veroorzaakt worden (suikerziekte, nierklachten, arteriële verkalking of problemen met de bloedsomloop), kunnen de meetwaarden op deze monitor lager uitvallen dan op een monitor voor de bloeddrukmeting, die de bloeddruk aan de bovenarm mist. Raadpleeg uw arts om te waarborgen dat de bloeddrukmeting aan uw pols de juiste meetwaarden geeft.

• De met dit meetapparaat verkregen meetwaarden van de bloeddruk komen overeen met die van een geschoolde vakman die de meting met een manchet of door afluistering met een stethoscoop uitvoert. De meetwaarden bevinden zich binnen de grenswaarden die door de nationale normering voor elektronische en geautomatiseerde spygmomanometer van de Verenigde Staten vastgelegd zijn. BM101 10/16/06 12:15 PM Page 100- 101 -

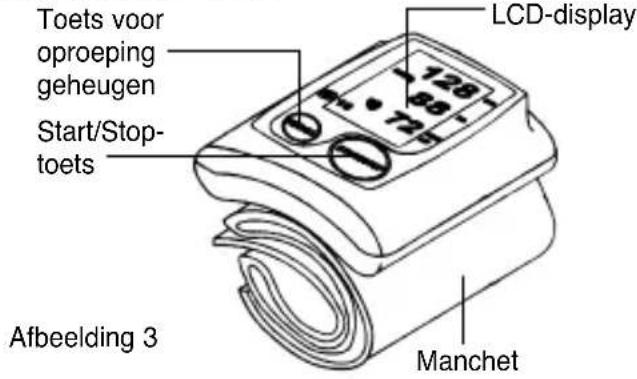

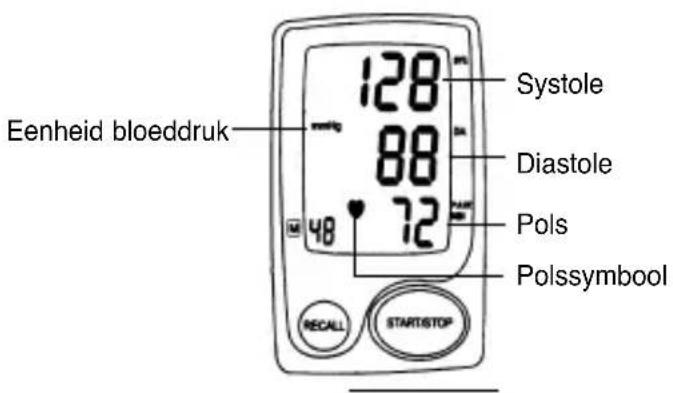

A. Benaming van de delen B. Beschrijving van de displaysymbolen Toets voor oproeping geheugen Start/Stop- toets Manchet Etui Afbeelding 3 Eenheid bloeddruk Polssymbool Pols Diastole Systole LCD-display BM101 10/16/06 12:15 PM Page 101- 102 -

• De beschermfolie/de beschermfilm van het beeldscherm verwijderen.

• Het deksel van het batterijvak aan de onderkant van het meettoestel verwijderen en de batterijen zoals aangegeven in het batterijvak aanbrengen. Let daarbij zeker op de + en – polen van de batterijen. Er mogen enkel alkalibatterijen gebruikt worden! Belangrijke opmerking: Het kan wat moeilijk zijn om de batterijen uit het vak te halen. Gebruik daarvoor een hard en langwerpig voorwerp, zoals een kogelpen of vergelijkbare.

DE MANCHET OM DE POLS WIKKELEN

• De manchet om de pols wikkelen De display van het meetapparaat moet zich aan de kant van de handpalm van de pols bevinden. De pols moet vrij zijn.

• De manchet vast rond de pols aantrekken. Niet met geweld aan de manchet trekken. De manchet niet te strak aantrekken. Afbeelding 4 Afbeelding 5 BM101 10/16/06 12:15 PM Page 102- 103 -

Om zo nauwkeurig mogelijke meetwaarden te verkrijgen, moet u er absoluut op letten dat de manchet zich op dezelfde hoogte als het hart bevindt. Bevindt de manchet zich hoger of lager dan het hart, leidt dit tot afwijkingen van de juiste meetwaarden. De bloeddruk al zittend meten:

• Met uw elleboog op een tafelvlak of ander vlak (bv. de draagtas) steunen.

• Uw arm voor de juiste positionering op de armleuning leggen, zodat de manchet zich zoveel mogelijk op dezelfde hoogte als het hart bevindt.

• Ontspan uw hand; de handpalm moet naar boven gericht zijn. BESCHRIJVING VAN DE SYMBOLEN OP DE DISPLAY Symbool op de display Omstandigheid/oorzaak Corrigerende maatregel Dit symbool verschijnt bij de meting en Tijdens de meting niet knippert als de polsslag ontdekt wordt. bewegen of praten. Batterij vervangen Dit symbool verschijnt als de batterij Beide batterijen door volledig leeg is, of als de batterijen nieuwe vervange. verkeerd aangebracht zijn. Bij het vervangen op de +/- pool van de batterijen letten. Meetfout Dit symbool verschijnt als de bloeddruk Opnieuw op de niet precies gemeten kon worden. “START/STOP”-toets drukken en nogmaals meten. De manchet moet overeenkomstig de gebruiksaanwijzing rond de pols gewikkeld zijn. De hand ontspannen. Tijdens de meting niet bewegen of praten. Op de juiste lichaamshouding letten. Afbeelding 6 BM101 10/16/06 12:15 PM Page 103- 104 -

Symbool op de display Omstandigheid/oorzaak Corrigerende maatregel Meten van de bloeddruk Verschijnt de hele tijd, tot de meting beëindigd is.

GEBRUIKSAANWIJZING VOOR HET METEN

• Aanbrengen van de batterijen a. Het deksel van het batterijvak verwijderen. b. Bij het aanbrengen van de batterijen op de polariteit letten die in het batterijvak aangegeven is. (Afb. 4) c. Alle LCD-segmenten worden in de display in 3 seconden geactiveerd. d. Weergave: Maand 1, Datum 1, Uur 12, Minuut 0.

• Stappen voor het meten van de bloeddruk: a. De manchet om de pols wikkelen (zie hoofdstuk “De manchet rond de pols wikkelen”, zoals op afb. 5 getoond wordt). b. Ga op een stoel zitten en neem een rechte lichaamshouding aan (zie hoofdstuk “Juiste lichaamshouding”, zoals op afb. 6 getoond wordt). c. De START/STOP-toets indrukken. Gedurende 3 seconden verschijnt het getal “888” op de display. Het symbool van de bloeddrukmeting knippert op de display en de luchtdruk wordt automatisch tot 195 mmHg verhoogd. Bij een tendens tot een hoge bloeddruk wordt de luchtdruk voor de meting automatisch tot het nodige niveau verhoogd. *Tijdens de meting van de bloeddruk niet bewegen of praten. d. Na het verhogen van de luchtdruk wordt de lucht daarna langzaam afgelaten. Als het aantal polsslagen ontdekt wordt, begint het HARTSLAG-symbool te knipperen. e. Na de meting van de bloeddruk verschijnen de cijfers voor de systolische, de diastolische en de polsslag gedurende een minuut knipperend in de display en doven daarna automatisch. BM101 10/16/06 12:15 PM Page 104- 105 -

• Opslaan, oproepen en wissen van de meetgegevens: a. Gegevens opslaan: Na elke bloeddrukmeting worden de gegevens van de systole, de diastole, het hartslagritme automatisch opgeslagen. In het geheugen kunnen de 48 laatste meetgegevens opgeslagen worden. Bij meer dan 48 meetgegevens worden de oudste gegevens automatisch gewist. b. Gegevens oproepen: (1) Bij het indrukken van de RECALL-toets geen gegevens in de display als geen gegevens opgeslagen werden. Zijn er gegevens opgeslagen, verschijnen de laatst gemeten meetgegevens van de systole, de diastole, de hartslag werden op de display en verdwijnen terug na een minuut (60 seconden). (2) Voor het aflezen van de volgende regel van de opgeslagen meetgegevens op de RECALL-toets drukken. De meetgegevens die op de display opgeroepen worden, zijn overeenkomstig genummerd. Na het aflezen van de opgeslagen meetgegevens die in de cyclus van 48 meetgegevens verschijnen, opnieuw op de RECALL-toets drukken (3) Om het aflezen te onderbreken terwijl de meetgegevens verschijnen, moet de START/STOP-toets ingedrukt worden. c. Gegevens wissen (1) De batterijen verwijderen en dan de 2 batterijen terug aanbrengen. (2) Om te controleren of de gegevens gewist zijn, op de RECALL-toets drukken. Als de gegevens correct gewist zijn, verschijnen er op de display geen gegevens.

• Vervangen van de batterijen Verschijnt “ “ op de display, dan is de batterij uitgeput. Vervang de batterijen, aangezien anders geen bloeddrukmeting meer uitgevoerd kan worden. BM101 10/16/06 12:15 PM Page 105- 106 -

• Voor het reinigen van de behuizing een lichtjes met water of met een licht reinigingsmiddel bevochtigd doek gebruiken en daarna met een droog doek droogwrijven. Een droog doek gebruiken om de manchet te reinigen als deze vuil is.

• Geen sproeireiniger of sterke reinigingsmiddelen gebruiken.

• Als het meetapparaat gedurende een langere tijd niet gebruikt wordt, moeten de batterijen verwijderd worden. (*Uitlopende batterijen kunnen schade veroorzaken.) BEWARING

• De manchet na elk gebruik steeds in het vak bewaren.

• Het meetapparaat met zijn toebehoren tegen direct zonlicht, hoge temperaturen, vochtigheid en stof beschermen.

• Niet blootstellen aan extreem lage (onder -20°C) of hoge (meer dan 60 °C) temperaturen blootstellen.

VOORKOMEN VAN EEN FOUTIEVE WERKING

• De manchet mag op geen enkele manier verdraaid worden.

• Geen lucht in de manchet pompen als deze niet rond de pols gewikkeld is.

• Niet proberen om het meetapparaat uiteen te halen of om bestanddelen van de monitor of van de manchet te veranderen.

• Het meetapparaat niet laten vallen en zware stoten vermijden.

• Het meetapparaat kan enkel de bloeddruk van volwassenen meten.

• Het meetapparaat mag niet gebruikt worden als u verwondingen aan de pols heeft.

• Bij een onophoudend oppompen van de manchet moet deze onmiddellijk geopend worden. BM101 10/16/06 12:15 PM Page 106- 107 -

TECHNISCHE GEGEVENS Model nr BM-101 Meetmethode Oscillometrisch Meetbereik Druk 0-300 mmHg, pols 40-199 slagen per minuut Meetnauwkeurigheid Druk +/- 3mmHg, pols +/- 5% Grove druk Automatisch systeem om terug op te pompen Oppompen Automatisch oppompen (luchtpomp) Aflaten van lucht Automatisch uitlaatventiel Display Digitaal LCD-scherm Geheugen 48 meetgegevens Afmetingen L70 x B72 x H29 mm Gewich Ongeveer130g incl. batterijen Manchetformaat Voor een polsomvang van ongeveer. 135 tot 195 mm Toegelaten bedrijfstemperatuur +10°C tot +40°C, 30-85% relatieve luchtvochtigheid Toegelaten bewaartemperatuur -20°C tot 50°C, 10-95% relatieve luchtvochtigheid Stroomvoorziening 3V 2xLR3/AAA-batterijen 1,5 V (alkal)i Levensduur batterij Voor ongeveer 250 metingen Toebehoren Draagtas, gebruiksaanwijzing, 2 batterijen BM101 10/16/06 12:15 PM Page 107NL

BELANGRIJK! Lees de gebruiksaanwijzing Classificatie:

• Intern aangedreven apparatuur

• BF-type toegepast gedeelte

• Niet geschikt voor gebruik in aanwezigheid van een ontvlambaar anesthetisch mengsel met lucht of met zuurstof of lachgas

• Continue werking met kortstondige lading Deze bloeddrukmonitor voldoet aan de EG-richtlijnen en draagt de CE-markering "CE 0197". De kwaliteit van het apparaat werd gecontroleerd en is in lijn met de bepalingen van de EG- richtlijn 93/42/EEG van de Raad (EN IEC60601-1—Algemene veiligheidseisen, EN IEC 60601- 1-2:2001 — Elektromagnetische verdraagzaamheid-Eisen en tests) van 14 juni 1993 betreffende medische hulpmiddelen en de EN prestatienormen als volgt: EN 1060-1 Niet-invasieve sfygmomanometers – Algemene eisen EN 1060-3 Niet-invasieve sfygomanometers – Aanvullende eisen voor elektromechanische bloedrukmeetsystemen. EN 1060-4 Niet-invasieve sfygmomanometers - Testprocedures om de algemene nauwkeurigheid van geautomatiseerde niet-invasieve sfygmomanometers te bepalen. BM101 10/16/06 12:15 PM Page 108- 109 -

AANWIJZINGEN INZAKE DE MILIEUBESCHERMING

Dit product mag aan het einde van zijn levensduur niet samen met het normale huishoudelijke afval verwijderd worden, maar moet afgegeven worden op een verzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, in de gebruiksaanwijzing of op de verpakking maakt u daarop attent. De werkstoffen zijn volgens hun kenmerking herbruikbaar. Met het hergebruik, de stoffelijke verwerking of andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage tot de bescherming van ons milieu. Gelieve bij het gemeentebestuur informatie te vragen over het bevoegde verzamelpunt.

GARANTIE EN KLANTENDIENST

Alvorens onze apparaten de fabriek verlaten, worden ze aan een strenge kwaliteitscontrole onderworpen. Indien niettegenstaande alle zorg tijdens de productie of tijdens het transport schade ontstaan zou zijn, verzoeken wij u het apparaat terug te brengen naar uw verdeler. Naast de wettelijke waarborg heeft de koper naar keuze recht op de volgende waarborgprestaties: Wij bieden op het gekocht apparaat 2 jaar waarborg die op de dag van de verkoop begint te lopen. Binnen deze periode verhelpen we kostenloos alle defecten die toe te schrijven zijn aan materiaal- of fabricagefouten, hetzij door herstelling, hetzij door omruiling. Defecten die ontstaan zijn door een onjuist gebruik en door fouten die door ingrepen en herstellingen van derden, of door de montage van vreemde onderdelen ontstaan zijn, vallen niet onder deze garantie
