BEDIENUNGSANLEITUNG BM101 ELTA

BEDIENUNGSCANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

HASZNÁLATI UTASITÁS

LIBRETTO ISTRUZIONI

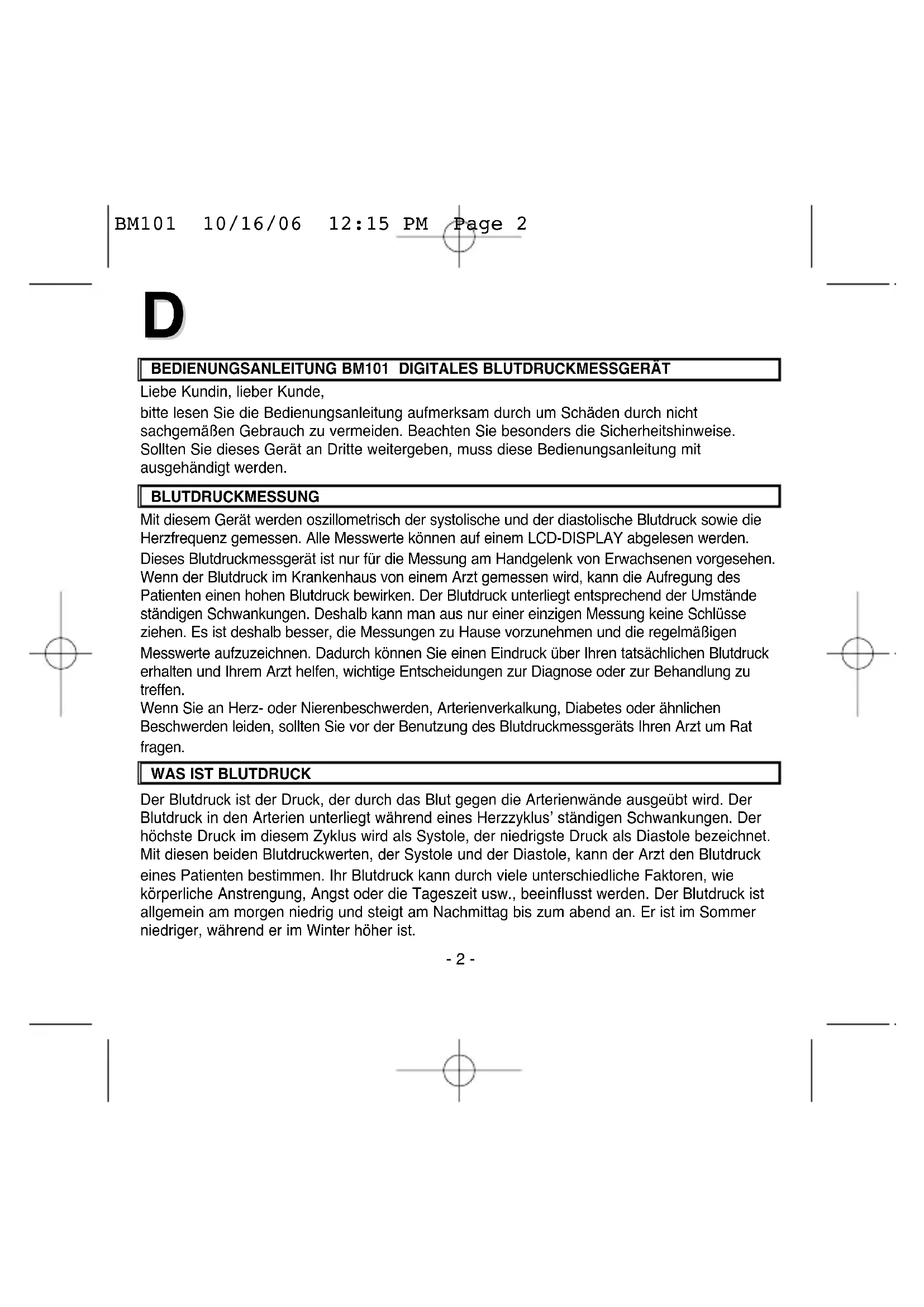

BEDIENUNGSCANLEITUNG BM101 DIGITALES BLUTDRUCKMESSAGEGERAT

Lieber Kundin, lieber Kunde,

bitten. Sie die Bedienungsanleitung aufmerksam durch um Schaden durch nicht sachgemäßen Gebrauch zu vermeiden. Beachachten Sie besonderss die Sicherheitshinweise.

Sollten Sie these Gerät an Dritte weitergeben, muss diese Bedienungsanleitung mit ausgehändigt werden.

BLUTDRUCKMESSAGE

Mit diesen Gerät werden oszillometrisch der systolische und der diastolische Blutdruck sowie die Herzfrequenz gemessen. Alle Messwerte können auf einem LCD-DISPLAY abgelesen werden. Dieses Blutdruckmessgerät ist nur für die Messung am Handgelenk von Erwachsenen vorgesehen. Wenn der Blutdruck im Krankenhaus von einem Arzt gemessen wird, kann die Aufregung des Patienten einen hohen Blutdruck bewirken. Der Blutdruck unterliegt entsprechend der Umstande ständigen Schwankungen. Deshalb kann man aus nur einer einzigen Messung keine Schlüsseziehen. Es ist deshalb better, die Messungen zu Hause vorzunehmen und die regelmäßigen Messwerte aufzuzeichnen. Dadurch konnen Sie einen Eindruck über ihren tatsächlichen Blutdruck erhalten und Ihr dem Arzt halten, wichtige Entscheidungen zur Diagnose oder zur Behandlung zu treffen.

Wenn Sie an Herz- oder Nierenbeschwerden, Arterienverkalkung, Diabetes oder ähnlichen Beschwerden leiden, sollen den Sie vor der Benutzung des Blutdruckmessgeräts ihren Arzt um Rat halten.

WAS IST BLUTDRUCK

Der Blutdruck ist der Druck, der durch das Blut gegen die Arterienwände ausgeübt wird. Der Blutdruck in den Arterien unterliegt während eines Herzzyklus' ständigen Schwankungen. Der höchste Druck im thisem Zyklus wird als Systole, der niedrigste Druck als Diastole bezeichnet. Mit diesen beiden Blutdruckwerten, der Systole und der Diastole, kann der Arzt den Blutdruck eines Patienten bestimmen. Ihr Blutdruck kann durch die tese underschiedliche Faktoren, wie körperliche Anstrengung, Angst oder die Tageszeit usw., beeinfusst werden. Der Blutdruck ist allgemein am morgen niedrig und steigt am Nachmittag bis zum abend an. Er ist im Sommer niedriger, während er im Winter hoher ist.

WAS IST DER ZWECK DER BLUTDRUCKMESSAGEZU HAUSE?

Das Messen des Blutdrucks sowie eine Untersuchung durch einen Arzt im Krankenhaus oder in einer Klinik neigen zu einer Zunahme der Nervosität in vielen Patienten, was zu einem hohener Blutdruck führt. Der Blutdruck kann im Zusammenhang mit entsprechenden Bedingungen ebenfalls variieren, und darauf ist eine sachgerechte Beurteilung aufgrund einer einzigen Blutdruckmessung nicht möglich.

Der am Morgen oder nach dem Aufstehen und vor der Einnahme des Frühstücks gemessene Blutdruck eines still sitzenden Patienten wird als fundamentaler Blutdruck bezeichnet. Deshalb ist eine Blutdruckmessung zu Hause sinnvoll, da der Blutdruck dont thisem Zustand am nachsten ist.

A. Blutdruck-Klassifizierung der WHO

Die Normen zur Feststellung des hohen und niedrigen Blutdrucks, ungeachtet des Alters, wurden, wie in der Abb.1 gezeigt, durch die Weltgesundheitsorganisation (WHO) festgelegt.

B. Schwankungen des Blutdrucks

Der individuelle Blutdruck unterliegt

Schwankungen auf einer tätiglichen Basis oder gemäß der Jahreszeit. Diese Schwankungen sind bei Patienten mit hohem Blutdruck deutlicher. Normalerweise wird der Blutdruck bei der Arbeit erhöht, während er nachs beim Schlafen am niedrigsten ist.

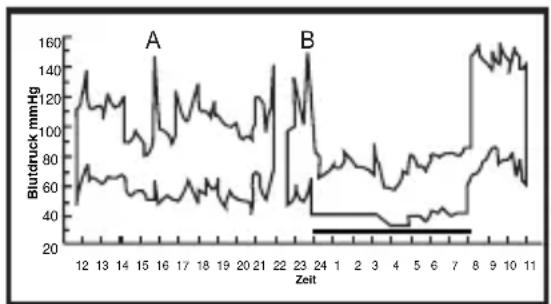

In der Abb.2 werden die Schwankungen des Blutdrucks im Verlauf eines Tages gezeigt, wobei die Messungen alle 5 Minuten vorgenommen wurden.

Abb. 1

Abb. 2

Die dicke Linie stelt die Schlafperiode dar. Der Anstieg des Blutdrucks um 4 Uhr morgens (in der Abbildung als A gezeigt) und um 12 Uhr mittags (in der Abbildung als B gezeigt) stellen einen Schmerzanfall dar.

VOR DEM GEBRAUCH DES MESSGERATES ZU BEACHTENDE HINWEISE

• Der Blutdruck sollte von einem Arzt, oder einem Fachmann, dem ihre Krankengeschichte besteht ist, ausgelegt werden. Durch einen regelmäßigen Gebrauch des Blutdruckmessgerätes und der Aufzeichnung der Messwerte halten Sie ihren Arzt auf dem laufenden über die Neigungen Ihres Blutdrucks.
  Die Manschette gut um Ihr Handgelenk wickeln. Dabei muss sich die Manschette auf derselben Höhe wie Ihr Herz befinden.
• Das Messgerätarfährend der Messung nicht bewegt oder geschüttelt werden, da dadurch keine genaue Blutdruckmessung erzielt werden kann.
• Führer Sie die Messung still und in entspannter Stellung durch.
  Die Manschette nicht um den Armel einer Jacke oder eines Hemdes wickeln, da sonst keine Blutdruckmessung möglich ist.
• Denken Sie daran, dass sich der Blutdruck von Natur aus während des Tagesverlaufs verändert und ebenfalls durch weitere unterscheidliche Faktoren, wie z.B. Rauchen, Alkoholkonsum, Einnahme von Medikamenten und körperlicher Anstrengung, beeinflusst wird.
• Bei Menschen mit einem Zustand, durch den Kreislaufprobleme verursacht werden (Zuckerkrankheit, Nierenbeschwerden, Arterienverkalkung oder Kreislaufbeschwerden) können die Messwerte auf thisem Monitor niedriger ausfallen als auf einem Blutdruckmessmonitor, der den Blutdruck am Oberarm misst. Konsultieren Sie ihren Arzt, um sicherzustellen, ob die Blutdruckmessung an Ihr hem Handgelenk genaue Messwerte ergibt.
• Die mit diesen Messgerät erhaltenen Messwerte der Blutdruckmessung entsprechen denen eines geschulten Fachmann, der die Messung mit einer Manschette oder durch Abhören mit einem Stethoskop ausfuhrt. Die Meswerte befinden sich innerhalb der Grenzwerte, die durch die Nationale Normung für elektronische und automatisierte Sphygmomanometer der Vereinigten Staaten festgelegt sind.

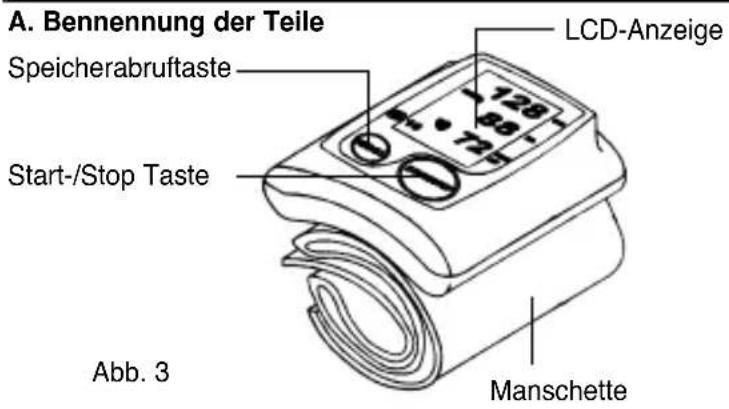

BESCHREIBUNG DES GERATS

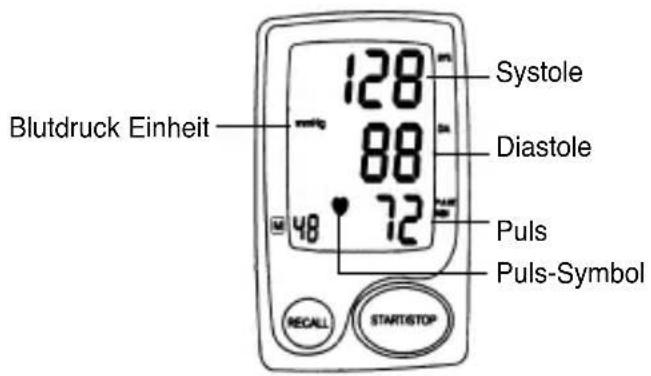

B. Beschreibung der Anzeigesymbole

AUSWECHSELN DER BATTERIEN

• Die Schutzfolie/len Schutzfilm vom Bildschirm entfernen.
• Den Deckel des Batteriefachs auf der Unterseite des Messgerätes entfernen und die Batterien wie angezeigt in das Batteriefach einsetzen. Dabei unbedingt auf die Pole + und - der Batterien achten. Es dürfen nur Alkali-Batterien verwendet werden!

Wichtiger Hinweis: Es kann etwas schwierig sein, die Batterien aus dem Fach herausnehmer. Benutzen Sie darauf einen harten und langlichen Gegenstand, wie z.B. einen Kugelschreiber o.ä.

Abb. 4

DIE MANSCHETTE UM DAS HANDGELENK WICKELN

Die Manschette um das Handgelenk wickeln Das Display des Messgerats muss sich auf der Seite der Handflache des Handgelenks befinden. Das Handgelenk muss frei sein.
Die Manschette fest um das Handgelenk anziehen. Nicht gewaltsam an der Manschetteziehen. Die Manschette nicht zu eng anziehen.

Abb. 5

RICHTIGE KORPERHALTUNG BEIM MESSEN

Um möglichst genaue Messwerte zu erhalten, muss unbedingt darauf geachtet werden, dass sich die Manschette auf derselben Höhe wie das Herz befindet. Behindet sich die ManschetteHigher oder niedriger als das Herz, führt dies zu Abweichungen von den genauen Messwerten.

Den Blutdruck beim Sitzen messen:

• Den Ellbogen auf eine Tischfläche oder andere Flächen (wie z.B. die Tragetasche) stützen.
• Den Arm zum richtigen Positionieren auf die Armlehne legen, so dass sich die Manschette möglichst auf derselben Höhe wie das Herz befindet.
• Entspannen Sie ihre Hand; die Handfläche muss nach oben sein.

Abb. 6

BESCHREIBUNG DER SYMBOLE IM DISPLAY

Symbol im Display Bedingung/Ursache Korrekturmaßnahme

Dieses Symbol erscheint bei der Messung Wahrrend der Messung und blinkt, wenn der Puls entdeckt wird. nicht bewegen oder reden.

Batterien Dieses Symbol entscheid, wenn die Beide Batterien durch neue auswechseln Batterie bald vollständig verbraucht ist, ersetzen.

oder die Batterien falsch eingesetzt Beim Einsetzen auf die Pole worden sind. + / - der Batterien achten.

Messfehler Dieses Symbol entscheid, wenn der Erneut die "START/STOP"-

Blutdruck nicht genau gemessen werden Taste drucken und konnte. nochmals messen. Die

Manschette muss

entspruchend der

Bedienungsanleitung um

das Handgelenk gewickelt

sein. Die Hand entspannen.

Während der Messung nicht bewegen oder reden. Auf die

richtige Körperhaltung achten.

Symbol im Display Bedingung/Ursache Korrekturmaßnahme

Messen des Erscheint während der ganzen Zeit, Blutdrucks bis die Messung beendet ist.

ANLEITUNG ZUM MESSEN

- Einsetzen der Batterien

Den Deckel des Batteriefachs entfern.

Beim Einsetzen der Batterien auf die im Fach angegebene Polarität achten. (Abb. 4) Sämtliche LCD-Segmente werden im Display in 3 Sekunden aktiviert.

- Schritte zum Messen des Blutdrucks

a) Die Manschette um das Handgelenk wickeln (siehe Abschnitt "Die Manschette um das Handgelenk wickeln", wie in Abb. 5 gezeigt).
b) Setzen Sie sich auf den Stuhl undnehmen Sie eine gerade Körperhaltung ein (siehe Abschnitt "Richtige Körperhaltung", wie in Abb. 6 gezeigt).
c) Die START/STOP-Taste drucken. Wahrend 3 Sekunden entscheidt die Zahl "888" im Display. Das Blutdruckmess-Symbol blinkt im Display und der Luftdruck wird automatisch bis 195mmHg erhöht. Bei einer Tendenz zu hohem Blutdruck wird der Luftdruck automatisch für die Messung auf das notwendige Niveau erhöht. *Während der Blutdruckmessung nicht bewogen oder reden.
d) Nach dem Erhöhen des Luftdrucks wird die Luft danach langsam abgelassen. Beim Entdecken der Pulszahl beginnt das HERZSCHLAG-Symbol zu blinken.
e) Nach dem Messen des Blutdrucks erscheinen die Ziffern des systolischen, diastolischen und der Pulsrate für eine Minute blinkend im Display und erlöschen danach automatisch.

- Abspeichern, Abrufen und Löschen der Messdaten

a. Daten abspeichern:

Nach jeder Blutdruckmessung werden die Daten der systolischen, diastolischen, der Herzschlagrate der jeweiligen Messung automatisch abgespeichert. Im Speicher konnen die neuesten 48 Messdaten abgespeichert werden. Bei mehr als 48 Messdaten werden die ältesten Daten im Speicher automatisch gelöscht.

b. Daten abrufen:

(1) Beim Drücken der RECALL-Taste erscheinen keine Daten im Display, wenn keine Daten abgespeichert worden sind. Sind Daten abgespeichert, erscheinen im Display die zuletzt gemessen den Messdaten der systolischen, diastolischen, der Herzschlagraten und erlösen nach einer Minute (60 Sekunden).
(2) Zum Ablesen der nachsten Zeile der abgespeicherten Messdaten RECALL-Taste drücken. Die im Display abgerufen Messdaten sind entsprechend numeriert. Nach dem Ablesen der abgespeicherten Messdaten, die im Zyklus von 48 Messdaten erschinen, erneut die RECALL-Taste drucken.
(3) Um während dem Erscheinen der Messdaten das Ablesen zu unterbrechen, muss die START/STOP-Taste gedrückt werden.

c. Daten loschen

(1) Die Batterien Herausnahmen und dann die 2 Batterien wieder einsetzen.
(2) Um nachzuprufen, ob die Daten gelöscht sind, drucken Sie auf die RECALL-Taste. Wenn so, erscheinen im Display keine Daten.

Auswechseln der Batterien

Erscheint "im Display, ist die Batterie verbraucht.

Wechseln Sie die Batterien aus, da sonst keine Blutdruckmessung mehr ausgeführrt werden kann.

PFLEGE

Zum Abwischen des Gehäuses ein leicht mit Wasser oder einem leichten Reinigungsmittel benetztes Tuch verwenden, dann mit einem trockenen Tuch trockenreiben. Ein trockenes Tuch verwenden, um die Manschette zu reinigen, wenn diese schmutzig ist.
- Kein Spruhreiniger oder starke Reinigungsmittel verwenden.
- Bei Nichtgebrauch des Messgerätes während einer längeren Zeit mussen die Batterien herausgenommen werden. (*Auslaufende Batterien konnen zu Schaden führen.)

AUFBEWAHREN

Die Manschette nach deren Gebrauch immer in deren Fach aufbewahren.
- Das Messgerät mit seinen Zubehörteilen vor direktem Sonnenlicht, hohen Temperaturen, vor Feuchtigkeit und vor Staub schützen.
- Nicht extrem niedrigen (unter -20°C) oder hohen (über 60 °C) Temperaturen aussetzen.

VORBEUGUNG GEGEN FEHLFUNKTIONEN

Die Manschette darf in keiner Weise verdreht werden.
- Keine Luft in die Manschette einpumpen, wenn diese nicht um das Handgelenk gewickelt ist.
- Nicht versuchen, das Messgerät auseinanderzunehmen oder Bauteile des Monitors oder der Manschette abzuändern.
- Das Messgerät nicht fallenlassen und schwere Aufschläge vermeiden.

ZUBEACHTEN

• Das Messgerät kann nur den Blutdruck von Erwachsenen messen.
• Das Messgerätarf nicht gebraucht werden, wenn Sie Verletzungen am Handgelenk haben.
• Bei einem unaufhörlichen Aufpumpen der Manschette muss diese sofort geöffnet werden.

BM101 10/16/06 12:15 PM Page 11

TECHNISCHE ANGABEN:

Modell Nr. BM-101

Messmethode Oszillometrisch

Messbereich Druck 0-300 mmHg, Puls 40-199 Schlage pro Minute

Messgenauigkeit Druck +/- 3mmHg, Puls +/- 5%

Grober Druck Automatisches Wiederaufpumpsystem

Aufpumpen Automatisches Aufpumpen (Luftpumpe)

Ablassen der Luft Automatisches Auslassventil

Display Digitales Leuchtkristall-Display

Speicher 48 Messdaten

Abmessungen L70 x B72 x H29 mm

Gewicht Ca. 130g inkl. Batterien

ManschettengröBe Für einen Handgelenkumfang von ca. 135 bis 195 mm

Zul. Betriebstemperatur +10^ bis +40^ , 30-85% relative Luftfeuchte

Zul. Aufbewährungstemperatur -20°C bis 50°C, 10-95% relative Luftfeuchte

Stromversorgung 3V 2x1,5 V ER3/AAA Alkali-Batterien

Batterie-Betriebsdauer Für ungebahr 250 Messungen

Zubehor Tragetasche, Bedienungsanleitung, 2 Batterien

HINWEISE

Wichtig!

Bitte lesen Sie die Bedienungsanleitung.

Klassification:

Gerat mit interner Stromversorgung.
- BF-Typ Gerät.
- IPX0
- Nicht geeignet für den Betrieb in Gegenwart von entflammbaren Anasthetika-Mischungen mit Luft oder mit Sauerstoff oder Stickoxid.
- Ununterbrochener Betrieb mit Kurzzeitladung.

Dieser Blutdruckmonitor entspricht den Europäischen Bestimmungen undträgt das CE-Zeichen,CE 0197".

Die Qualität these Gerätes wurde geprüft und entspricht den Anforderungen der EG-Richtlinie 93/42/EEC (EN IEC 60601-1 - AllgemeineAllegemeine Sicherheitsanforderungen, EN IEC 60601-1-2:2001 - Elektromagnetische Verträglichkeit; Anforderungen und Prüfungen) vom 14. Juni 1993 bezüglich medizinischer Geräte und EN-Leistungsstandards wie folgt:

EN 1060-1:

Nichtinvasive Blutdruckmessgeräte - Allgemeine Anforderungen

EN 1060-3:

Nichtinvasive Blutdruckmessgeräte - Ergänzende Anforderungen für elektromechanische Blutdruckmessgeräte.

EN 1060-4:

Nichtinvasive Blutdruckmessgeräte - Prüfverfahren zur Bestimmung der Messgenauigkeit von automatischen nichtinvasiven Blutdruckmessgeräten.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist daraufhin.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.

GARANTIE UND KUNDENDIENST

Vor Auslieferung werden unsere Geräte einer strengen Qualitätskontrolle unterworfen. Sollte betrz aller Sorgfalt bei der Produktion oder beim Transport ein Schaden entstanden sein, bitten wir Sie, das Gerät zu Ihr hem Handler zurückzubringen. Neben den gesetzlichen

Gewährleistungsansprüchen hat der Käfer nach seiner Wahl folgenden Garantieanspruch: Für das gekaufte Gerät leisten wir 2 Jahre Garantie, beginnend mit dem Verkaufstag. In dieser Zeitraum beseitigen wir kostenlos alle Mängel, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind, durch Instandsetzung oder Umtausch.

Mängel, die infolge unsachgemäßer Behandlung des Gerätes und Fehler, die durch Eingriffe und Reparaturen Dritter oder den Einbau fremder Teile entstehen, fallen nicht unter diese Garantie.

BM101/1006

0197

ELTA GmbH

Carl-Zeiss-Str. 8

D-63322 Rodermark/

Ober-Roden, Germany
