INSTRUKCJA OBSŁUGI BM101 ELTA

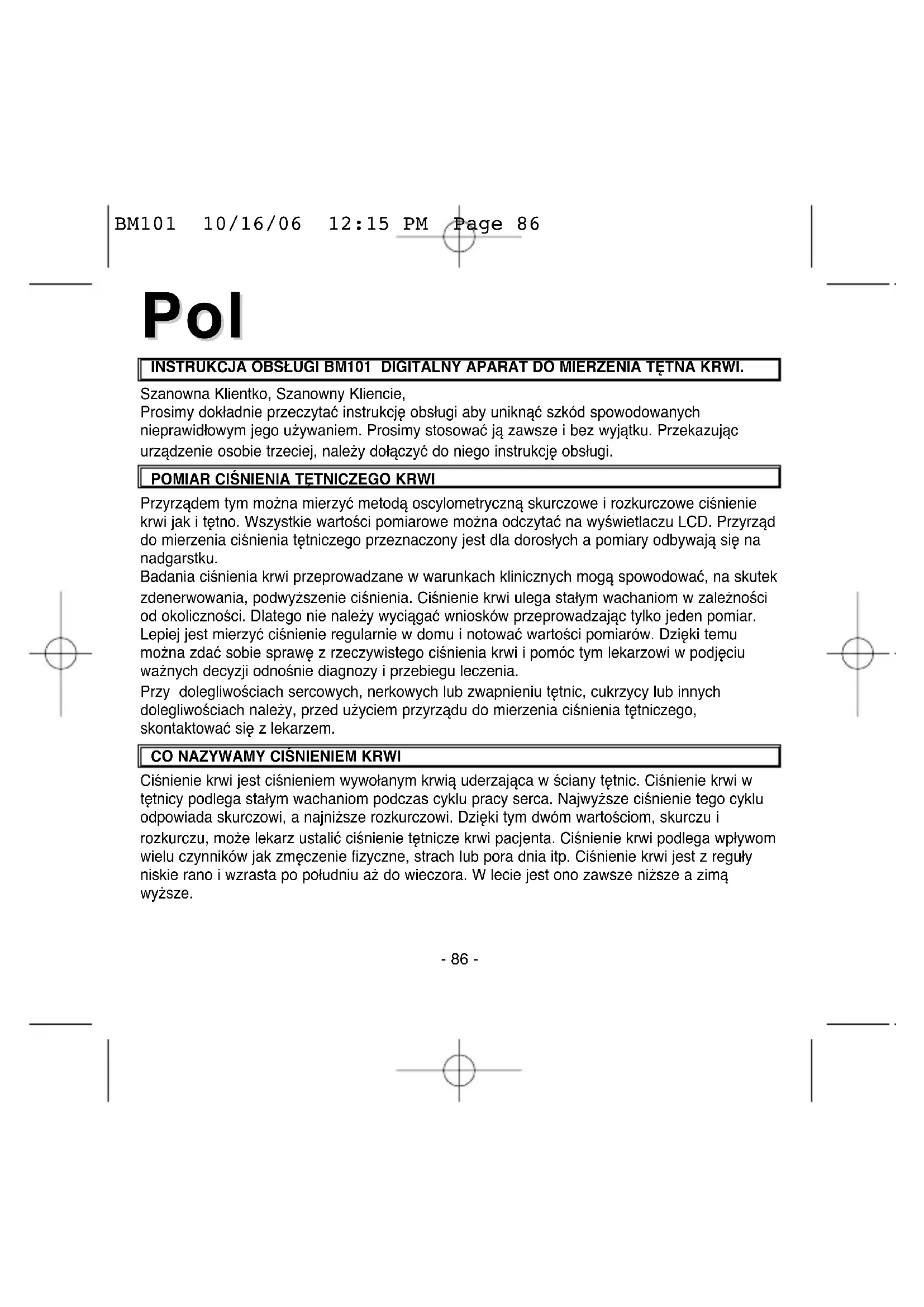

ELTA GmbH Carl-Zeiss-Str. 8 D- 63322 Rödermark/ Ober-Roden, Germany BM101 10/16/06 12:15 PM Page 85- 86 - Pol Pol INSTRUKCJA OBSŁUGI BM101 DIGITALNY APARAT DO MIERZENIA TĘTNA KRWI. Szanowna Klientko, Szanowny Kliencie, Prosimy dokładnie przeczytać instrukcję obsługi aby uniknąć szkód spowodowanych nieprawidłowym jego używaniem. Prosimy stosować ją zawsze i bez wyjątku. Przekazując urządzenie osobie trzeciej, należy dołączyć do niego instrukcję obsługi.

POMIAR CIŚNIENIA TĘTNICZEGO KRWI

Przyrządem tym można mierzyć metodą oscylometryczną skurczowe i rozkurczowe ciśnienie krwi jak i tętno. Wszystkie wartości pomiarowe można odczytać na wyświetlaczu LCD. Przyrząd do mierzenia ciśnienia tętniczego przeznaczony jest dla dorosłych a pomiary odbywają się na nadgarstku. Badania ciśnienia krwi przeprowadzane w warunkach klinicznych mogą spowodować, na skutek zdenerwowania, podwyższenie ciśnienia. Ciśnienie krwi ulega stałym wachaniom w zależności od okoliczności. Dlatego nie należy wyciągać wniosków przeprowadzając tylko jeden pomiar. Lepiej jest mierzyć ciśnienie regularnie w domu i notować wartości pomiarów. Dzięki temu można zdać sobie sprawę z rzeczywistego ciśnienia krwi i pomóc tym lekarzowi w podjęciu ważnych decyzji odnośnie diagnozy i przebiegu leczenia. Przy dolegliwościach sercowych, nerkowych lub zwapnieniu tętnic, cukrzycy lub innych dolegliwościach należy, przed użyciem przyrządu do mierzenia ciśnienia tętniczego, skontaktować się z lekarzem.

CO NAZYWAMY CIŚNIENIEM KRWI

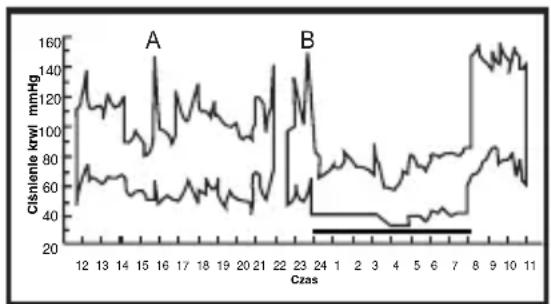

Ciśnienie krwi jest ciśnieniem wywołanym krwią uderzająca w ściany tętnic. Ciśnienie krwi w tętnicy podlega stałym wachaniom podczas cyklu pracy serca. Najwyższe ciśnienie tego cyklu odpowiada skurczowi, a najniższe rozkurczowi. Dzięki tym dwóm wartościom, skurczu i rozkurczu, może lekarz ustalić ciśnienie tętnicze krwi pacjenta. Ciśnienie krwi podlega wpływom wielu czynników jak zmęczenie fizyczne, strach lub pora dnia itp. Ciśnienie krwi jest z reguły niskie rano i wzrasta po południu aż do wieczora. W lecie jest ono zawsze niższe a zimą wyższe. BM101 10/16/06 12:15 PM Page 86- 87 - Pol Pol JAKI JEST CEL DOMOWEGO POMIARU TĘTNICZEGO CIŚNIENIA KRWI ? Mierzenie ciśnienia krwi jak również badania przeprowadzane przez lekarza w szpitalu lub przychodni powodują u wielu pacjentów wzrost nerwowości co prowadzi do zwiększenia ciśnienia krwi. Ciśnienie krwi może też zmieniać się w zależności od różnych czynników, dlatego nie jest możliwe wydanie wiążącej opinii po przeprowadzeniu jednorazowego pomiaru. Ciśnienie mierzone rano przed śniadaniem u spokojnie siedzącej osoby jest najbardziej miarodajne. Dlatego też warunki domowe najbardziej sprzyjają przeprowadzaniu miarodajnych pomiarów ciśnienia krwi. A. Klasyfikacja ciśnienia krwi według Światowej Organizacji Zdrowia Normy stwierdzające wysokie i niskie ciśnienie krwi, niezależnie od wieku są ustalone przez Światową Organizację Zdrowia (zob. rys.1). B. Wachania ciśnienia krwi Indywidualne ciśnienie podlega wachaniom zarówno na przestrzeni jednego dnia jak i w zależności od pór roku. U pacjentów z wysokim ciśnieniem, wachania te są wyraźniejsze. W sposób naturalny, ciśnienie jest wyższe przy pracy, a najniższe podczas snu, w nocy. Rys. 2 pokazuje wachania ciśnienia krwi na przestrzeni jednego dnia, gdzie pomiary przeprowadzane były co 5 minut. Gruba linia przedstawia okres snu. Wzrost ciśnienia o 4 godz. rano (na rysunku oznaczony jako A) i o 12 godz. w południe (na rysunku oznaczony jako B) przedstawiają atak bólu. Rysunek 1 180 189 mmHg Ciśnienie systolic Ciśnienie diastolic

• Ciśnienie krwi powinno być objaśnione przez lekarza lub specjalistę znającego przebieg choroby pacjenta. Dzięki regularnemu używaniu ciśnieniomierza i notowaniu wartości pomiarów można informować lekarza o skłonnościach własnego ciśnienia krwi.

• Mankiet dobrze owinąć wokół nadgarstka. Powinien się on znajdywać na tej samej wysokości co serce.

• Nie postrząsać ciśnieniomierzem podczas pomiaru, aby nie spowodowało to niedokładności w jego wynikach.

• Przeprowadzać pomiary w sposób spokojny i odprężony.

• Nie nakładać mankietu pomiarowego na rękaw marynarki lub mankiet koszuli, wykonanie pomiaru nie jest wtedy możliwe.

• Należy wziąć pod uwagę, że ciśnienie krwi zmienia się w sposób naturalny z biegiem dnia jak również pod wpływem wielu faktorów jak np, palenie, spożycie alkoholu, zażywanie lekarstw, zmęczenie fizyczne.

• U osób ze schorzeniami powodującymi trudności krążeniowe (cukrzyca, dolegliwości nerkowe, zwapnienie tętnic, dolegliwości krążeniowe) wartości pomiarowe mogą okazać się niższe na tym monitorze niż na monitorze ciśnieniomierza przeprowadzajacego pomiary na ramieniu. Należy skonsultować się wtedy z lekarzem w celu upewnienia się czy nadgarstkowy ciśnieniomierz podaje w tej sytuacji dokładne wartości pomiaru.

• Pomiary ciśnienia krwi i tętna przeprowadzone przy pomocy tego ciśnieniomierza odpowiadają pomiarom przeprowadzanym przez specjalistę medycznym sprzętem pomiarowym. Wartości pomiarowe tego ciśnieniomierza utrzymują się w granicach wartości pomiarowych ustalonych przez istniejące w Stanach Zjednoczonych normy dla elektronicznych zautomatyzowanych sfigmomanometrów (przyrządów do mierzenia ciśnienia krwi w tętnicach). BM101 10/16/06 12:15 PM Page 88- 89 - Pol Pol

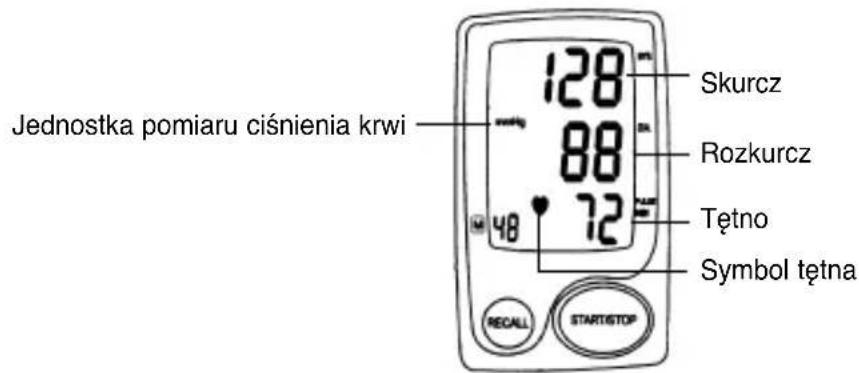

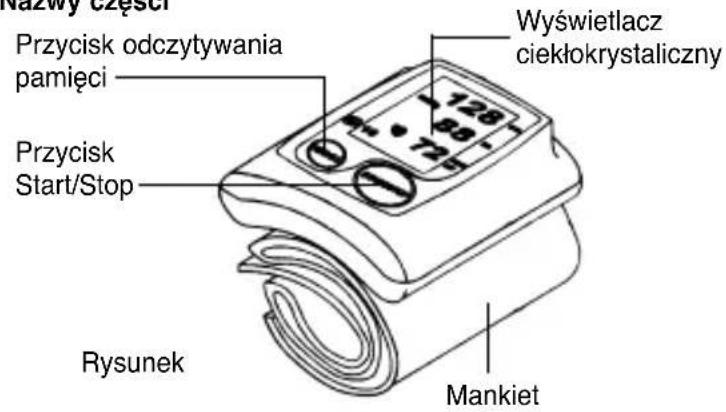

A. Nazwy części B. Opis wyświetlanych symboli Przycisk Start/Stop Przycisk odczytywania pamięci Mankiet Etui Rysunek Jednostka pomiaru ciśnienia krwi Symbol tętna Tętno Rozkurcz Skurcz Wyświetlacz ciekłokrystaliczny BM101 10/16/06 12:15 PM Page 89- 90 - Pol Pol WYMIANA BATERII

• Zdjąć folię ochronną z ekranu.

• Otworzyć pokrywę schowka na baterie znajdującą się w dolnej części aparatu. Włożyć baterie jak na rysunku, zwracając uwagę na zgodność biegunów + i -. Należy używać wyłącznie baterii alkalinowych ! Ważna wskazówka : W razie trudności z wyjęciem baterii należy użyć de tego celu ostrego, podłużnego przedmiotu, jak np. Śrubokręt.

OWINIĘCIE MANKIETU WOKÓŁ NADGARSTKA

• Owinąć mankiet wokół nadgarstka Wyświetlacz przyrządu do mierzenia musi znaleźć się po wewnętrznej stronie nadgarstka. Nadgarstek musi być wolny.

• Mankiet na nadgarstku mocno ścisnąć. Nie ciągnąć gwałtownie za mankiet. Nie naciągać zbyt mocno mankietu. Rysunek Rysunek 5 BM101 10/16/06 12:15 PM Page 90- 91 - Pol Pol PRAWIDŁOWA POZYCJA CIAŁA DO PRZEPROWADZENIA POMIARU. W celu otrzymania jak najdokładniejszych wartości pomiarowych należy koniecznie zwrócić uwagę aby mankiet znalazł się na tej samej wysokości co serce. Jeżeli mankiet znajduje się wyżej lub niżej niż serce, wyniki mogą okazać się niedokładne. Ciśnienie krwi badać w pozycji siedzącej

• Oprzeć łokieć na stole lub innej powierzchni (jak np. torbie).

• Ramię umieścić na poręczy krzesła tak aby mankiet znalazł się na wysokości serca.

• Rozluźnić rękę, wewnętrzna strona dłoni powinna być skierowana do góry.

OPIS SYMBOLI WYŚWIETLACZA

Symbol na wyświetlaczu Przyczyna Rozwiązanie Symbol ten pojawia się przy mierzeniu Podczas pomiaru nie i miga jak znajdzie tętno. należy się ruszać ani mówić. Wymienić baterie Symbol ten pojawia się gdy baterie są Obie baterie zastąpić zużyte lub źle włożone. nowymi. Przy wkładaniu uważać na zgodność biegunów +/- baterii. Błąd pomiaru Symbol ten pojawia się jeżeli pomiar Nacisnąć ponownie nie mógł być dobrze wykonany. przycisk “START/STOP” i powtórzyć pomiar. Mankiet musi być owinięty wokół nadgarstka zgodnie z instrukcją obsługi. Rozluźnić rękę. Podczas mierzenia nie ruszać się i nie rozmawiać. Uważać na odpowiednią pozycję ciała. Rysunek BM101 10/16/06 12:15 PM Page 91- 92 - Pol Pol Symbol na wyświetlaczu Przyczyna Rozwiązanie Pomiar ciśnienia krwi Pojawia się przez cały czas trwania pomiaru, aż do jego zakończenia. WYKONYWANIE POMIARU

• Instalowanie baterii a. Otworzyć pokrywę schowka na baterie. b. Przy wkładaniu baterii uważać aby ich bieguny odpowiadały biegunom na zaciskach w schowku (rys. 4). c. Po 3 sekundach wszelkie symbole wyświetlacza LCD zostaną wyświetlone. d. Wskaźnik : Miesiąc 1, Dzień 1, Godzina 12, Minuta 0.

• Etapy mierzenia ćisnienia: a. Owinąć mankiet wokół nadgarstka (zob. rozdział "Owinięcie mankietu wokół nadgarstka" rys. 5) b. Usiąść na krześle i przyjąć wyprostowaną pozycję (zob. rozdział "Prawidłowa pozycja" rys. 6). c. Nacisnąć przycisk START/STOP. Pojawia się na 3 sekundy liczba "888". Symbol pomiaru ciśnienia krwi miga na ekranie a ciśnienie powietrza podnosi się automatycznie do 195mmHg. Przy tendencjach do wysokiego ciśnienia krwi, ciśnienie powietrza podczas mierzenia, będzie automatycznie podniesione do odpowiedniego poziomu. *Podczas mierzenia ciśnienia krwi nie należy się ruszać ani rozmawiać. d. Po zwiększeniu ciśnienia powietrza spuszcza się ono powoli. Po znalezieniu wartości tętna zaczyna migać symbol bicia serca. e. Po dokonaniu pomiaru ciśnienia krwi pojawiają się migając na wyświetlaczu przez 1 minutę wartości skórczy i rozkurczy jak i wartość tętna a następnie automatycznie gasną. BM101 10/16/06 12:15 PM Page 92- 93 - Pol Pol

• Zapamiętywanie, odczytywanie i wymazywanie wartości pomiarów: a. Zapamiętywanie wartości pomiarów: Po każdym mierzeniu, wszelkie wartości pomiarowe (skurcz, rozkurcz, tętno) jak są rejestrowane automatycznie. W pamięci można zarejestrować 48 wartości pomiarowych. Przy przekroczeniu liczby 48, najstarsze wartości pomiaru będą automatycznie wymazane z pamięci. b. Odczytywanie wartości pomiarów: (1) Po naciśnięciu przycisku RECALL, nie pojawiają się na ekranie żadne wartości pomiarowe jeżeli żadne z nich nie były zarejestrowane. Jeżeli wartości pomiarowe są zarejestrowane w pamięci, wtedy wyświetlają się na ekranie przez 60 sekund ostatnie wartości pomiarów (skurcz, rozkurcz, tętno) jak też godzina i data przeprowadzonych pomiarów. (2) Do odczytania następnej linii zarejestrowanych wartości nacisnąć przycisk RECALL . Przedstawione na wyświetlaczu wartości pomiarowe są odpowiednio ponumerowane w cyklu 48 wartości. Po odczytaniu zarejestrowanych wartości nacisnąć ponownie przycisk RECALL. (3) Aby przerwać odczytywanie wartości pomiarowych, należy nacisnąć przycisk START/STOP. c. Wymazywanie wartości pomiarów (1) Wyjąć baterie poczym włożyć je z powrotem. (2) Aby sprawdzić czy wartości pomiarów zostały dobrze wymazane, należy nacisnąć na przycisk RECALL. Na wyświetlaczu nie powinny się pojawić żadne wartości.

• Wymiana baterii Znak " " na wyświetlaczu oznacza, że baterie są wyczerpane. Należy wymienić baterie, bez czego żadne pomiary ciśnienia krwi nie mogą być przeprowadzone. BM101 10/16/06 12:15 PM Page 93- 94 - Pol Pol PIELĘGNACJA

• Do czyszczenia obudowy używać lekko zwilżonej wodą lub delikatnym środkiem czyszczącym szmatki, poczym wytrzeć suchą ściereczką. Jeżeli mankiet jest zabrudzony należy wytrzeć go suchą szmatką.

• Nie używać żadnych rozpylanych środków chemicznych ani silnych środków czyszczących.

• Podczas dłuższego nie korzystania z aparatu, należy wyjąć z niego baterie. (*Rozlane baterie mogą uszkodzić aparat). PRZECHOWYWANIE:

• Mankiet należy zawsze przechowywać w przeznaczonym na niego schowku.

• Przyrząd do mierzenia, jak również wszystkie należące do niego części, chronić przed bezpośrednią operacją słońca, wysokimi temperaturami, wilgocią i kurzem.

• Unikać skrajnych temperatur (poniżej –20°C i powyżej +60°C). ZAPOBIEGANIE BŁĘDNEJ OBSŁUDZE :

• Mankiet nie może być w żadnym wypadku skręcony.

• Nie pompować mankietu jeżeli nie jest on owinięty wokół nadgarstka.

• Nie demontować przyrządu do mierzenia i nie wymieniać części monitora ani mankietu.

• Nie upuszczać przyrządu do mierzenia i chronić go przed silnymi wstrząsami. ISTOTNE UWAGI :

• Ciśnieniomierz może służyc tylko do mierzenia ciśnienia u osób dorosłych.

• Przyrząd nie może być używany w przypadku ran nadgarstka.

• W przypadku zbyt silnego napompowania mankietu musi on być natychmiast otwarty. BM101 10/16/06 12:15 PM Page 94- 95 - Pol Pol DANE TECHNICZNE : Model Numer BM-101 Metoda pomiaru Oscylometryczny Zakres pomiaru Ciśnienie 0-300 mmHg, tętno 40-199 uderzeń na minutę Dokładność pomiaru Ciśnienie +/- 3mmHg, tętno +/- 5% Duże ciśnienie Automatyczny system ponownego pompowania Pompowanie Pompowanie automatyczne (za pomocą pompki) Wypompowanie powietrza Automatyczny zawór zwalniający Wyświetlacz Dygitalny ciekło-krystaliczny Pamięć 48 dane pomiarowe Wymiary Dł.70 x Gł.72 x Wys.29 mm Ciężar Ok. 130g z bateriami Długość mankietu Przewidziany do obwodu nadgarstka od ok. 135 do 195 mm Zakres dopuszczalnej temperatury Od +10°C do +40°C, 30-85% wilgotności względnej i wilgotności pomiaru Zakres dopuszczalnej temperatury Od -20°C do 50°C, 10-95% wolgotności względnej i wilgotności przechowywania Zasilanie 3V 2 baterie 1,5 V LR3/AAA (alkalinowych ) Długotrwałość baterii Około 250 pomiarów Wyposażenie Etui, Instrukcja obsługi, 2 baterie BM101 10/16/06 12:15 PM Page 95Pol Pol

WAŻNE! Zapoznaj się z instrukcją obsługi. Klasyfikacja:

• Urządzenie zasilane wewnętrznie

• Nie należy używać w pobliżu łatwopalnych środków znieczulających zmieszanych z powietrzem, tlenem lub podtlenkiem azotu

• Urządzenie o krótkim czasie ładowania przystosowane do pracy ciągłej Aparat do mierzenia ciśnienia odpowiada wymogom Dyrektywy WE i nosi znak CE “CE 0197". Urządzenie zostało sprawdzone pod względem jakości i odpowiada postanowieniom Dyrektywy Rady WE 93/42/EWG (EN IEC60601-1—Ogólne wymagania bezpieczeństwa, EN IEC 60601-1- 2:2001 — Kompatybilność elektromagnetyczna – wymagania i testy) z dnia 14 czerwca 1993 r. dotyczącej urządzeń medycznych i następującym standardom pracy EN: EN 1060-1: Tensometry nieinwazyjne – ogólne wymagania EN 1060-3: Tensometry nieinwazyjne – dodatkowe wymagania dla elektromechanicznych aparatów do mierzenia ciśnienia. EN 1060-4: Tensometry nieinwazyjne – procedury testowania mające na celu ustalenie ogólnej dokładności systemowej zautomatyzowanych tensometrów nieinwazyjnych. BM101 10/16/06 12:15 PM Page 96- 97 - Pol Pol

WSKAZÓWKI DOTYCZĄCE OCHRONY ŚRODOWISKA

Po zakończeniu okresu trwałości produktu nie wolno wyrzucać do śmieci z gospodarstwa domowego. Powinien być on oddany do punktu zbiórki urządzeń elektronicznych i elektrycznych przeznaczonych do recyclingu. Wskazuje na to symbol na produkcie, w instrukcji obsługi lub opakowaniu. Materiały nadają się do ponownego przetworzenia zgodnie z ich oznakowaniem. Dzięki ponownemu przetworzeniu, właściwej utylizacji lub innym formom wykorzystania starych urządzeń mają Państwo ważny wkład w ochronie naszego środowiska. Proszę zapytać się w administracji gminnej o właściwe miejsce utylizacji.

GWARANCJA I ZAKŁADY USŁUGOWE

Wszystkie nasze wyroby sę starannie testowane jakościowo przed przekazeniem na sprzedaż. W wypadku jednak uszkodzeń, spowodowanych transportem lub fabrycznych, należy urządzenie zwrócić do sklepu, w którym zostało kupione. Oprócz wszelkich praw gwarancyjnych producent zapewnia nabywcom: Produkt ma 2-latnią gwarancję począwszy od dnia zakupu. W tym terminie, każde uszkodzenie na skutek fabrycznej wadliwości, lub wadliwości materialów, usuwana będzie bezpłatnie poprzez wymianę urządzenia lub remont. Gwarancja nie dotyczy uszkodzeń spowodowanzch nieprawidłową eksploatacją, nie przestrzeganiem instrukcji, nie dozwolonymi zmianami lub remontowaniem przez osobę nie uprawnioną.
