FE810 - Lave-linge FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge séchant
Marque	Fagor
Modèle	FE810
Capacité de lavage	6 kg
Capacité de séchage	5 kg
Dimensions (H x L x P)	850 x 600 x 600 mm
Pression d'eau	0,05 à 1 MPa (0,5 à 10 kg/cm²)
Alimentation électrique	220-240 V, 50 Hz
Puissance maximale	Voir plaque signalétique
Vitesse d'essorage maximale	1400 tr/min
Nombre de programmes	15 (dont coton, synthétiques, délicat, laine, rapide, etc.)
Consommation d'énergie (cycle coton 60°C)	0,90 kWh (charge 6 kg)
Consommation d'eau (cycle coton 60°C)	49 L (charge 6 kg)
Niveau sonore lavage	Environ 56 dB
Niveau sonore essorage	Environ 72 dB
Fonctions complémentaires	Repassage facile, Rinçage plus, Réduction de temps, Départ différé, Verrouillage enfants
Séchage	Automatique ou manuel (jusqu'à 170 min)
Bac à produits	Compartiments lessive, prélavage, adoucissant
Nettoyage du filtre	Recommandé une fois par an
Nettoyage du bac à produits	Recommandé une fois par mois
Protection contre les fuites	Système de diagnostic intégré
Températures de lavage	Froid, 30°C, 40°C, 50°C, 60°C
Poids de l'appareil	Environ 70 kg

FOIRE AUX QUESTIONS - FE810 FAGOR

Comment installer correctement le lave-linge FE810 ?

Déballez l'appareil en retirant les vis de transport et les cales. Raccordez les tuyaux d'arrivée d'eau (froid et éventuellement chaud) avec les flexibles neufs fournis. Installez le tuyau de vidange en respectant les indications. Mettez de niveau l'appareil en ajustant les pieds avant et arrière. Branchez sur une prise avec terre. Assurez-vous que la pression d'eau est entre 0,05 et 1 MPa.

Comment utiliser la lessive liquide dans le bac à produits ?

Tirez la languette bleue du compartiment de lavage vers l'extérieur jusqu'à la butée, puis basculez la trappe en position verticale. Cela empêchera la lessive liquide de s'écouler prématurément. Pour la lessive en poudre, la trappe doit rester en position horizontale.

Que faire si le lave-linge ne se remplit pas d'eau ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le filtre d'entrée d'eau n'est pas bouché. Nettoyez le filtre si nécessaire. Si le problème persiste, contactez le service technique.

Comment activer le verrouillage enfants ?

Appuyez sur la touche de verrouillage pendant 3 secondes. Un symbole s'affiche pour confirmer l'activation. Pour désactiver, appuyez à nouveau pendant 3 secondes.

Quelle est la capacité maximale pour le séchage ?

Ne dépassez pas 5 kg de linge pour le séchage. Les temps de séchage varient selon le type de textile et la vitesse d'essorage. Par exemple, pour 5 kg de coton à 1000 tr/min, prévoyez environ 170 minutes de séchage.

Pourquoi le lave-linge vibre-t-il ou fait-il du bruit ?

Assurez-vous que l'appareil est de niveau et que les pieds sont bien réglés (voir section Installation). Vérifiez aussi que les vis de transport ont été retirées. Un chargement déséquilibré peut également provoquer des vibrations.

Comment nettoyer le bac à produits ?

Retirez le bac en le tirant vers vous. Nettoyez-le sous l'eau chaude avec une brosse douce. Remettez-le en place après séchage. Il est recommandé de le faire une fois par mois pour éviter l'accumulation de résidus.

Puis-je ouvrir le hublot pendant un cycle ?

Vous pouvez ajouter ou retirer du linge si le niveau d'eau n'est pas trop haut. Appuyez sur la touche pause, attendez que la porte se déverrouille (2 minutes après l'arrêt). Ne forcez jamais l'ouverture pendant le fonctionnement.

Comment utiliser la fonction départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur la touche Départ différé pour programmer un délai (généralement jusqu'à 24h). Confirmez et appuyez sur Départ. Le cycle commencera à l'heure choisie.

Que faire si un code d'erreur s'affiche ?

Consultez la section Diagnostic de la notice. Si le code n'est pas listé ou si le problème persiste après avoir vérifié les points simples (arrivée d'eau, vidange, charge), contactez le service technique. Ne tentez pas de réparer vous-même l'appareil.

MODE D'EMPLOI FE810 FAGOR

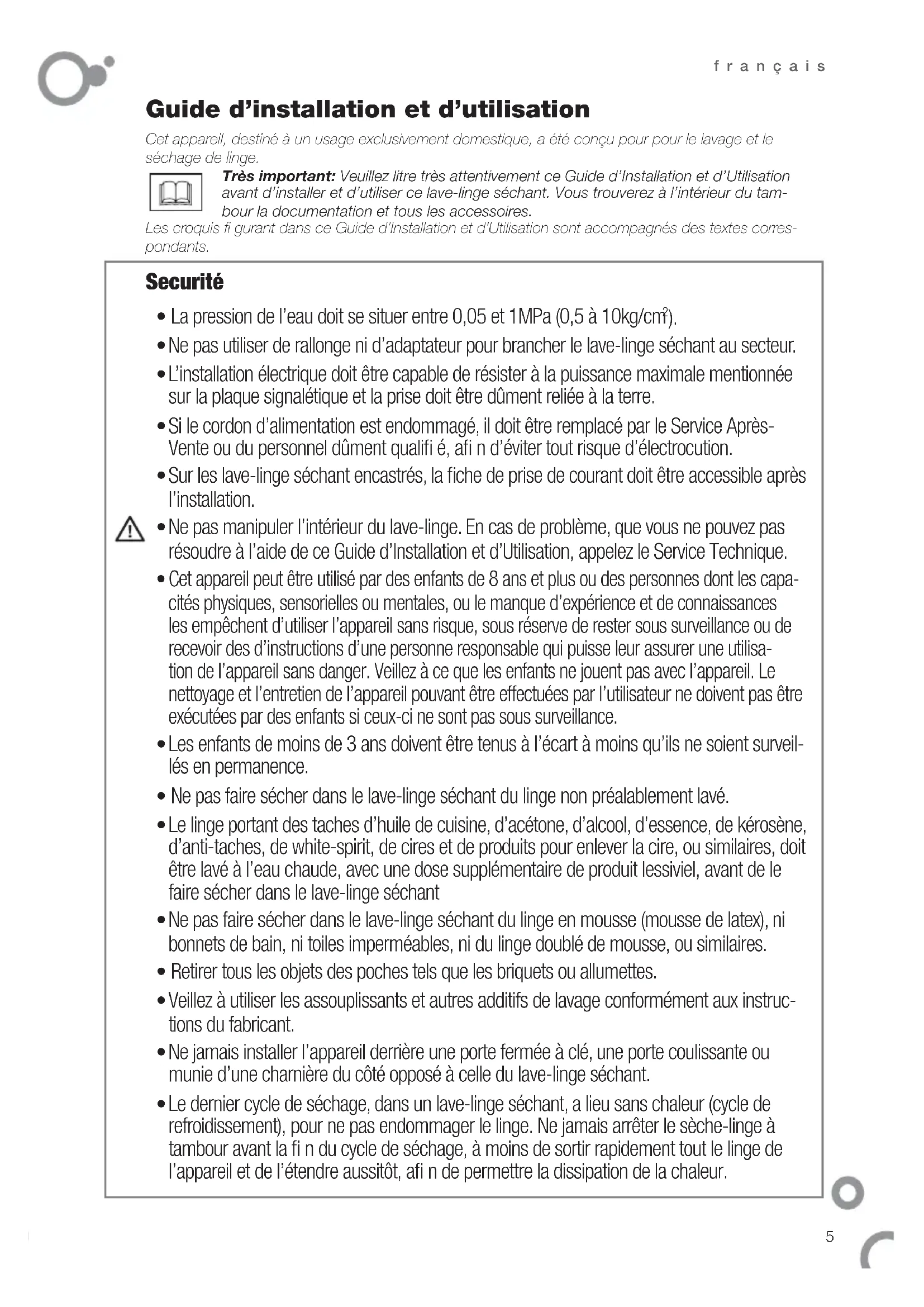

Guide d'installation et d'utilisation

Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour pour le lavage et le séchage de linge.

Très important: Veuillez litre très attentivement ce Guide d'Installation et d'Utilisation avant d'installer et d'utiliser ce lave-linge séchant. Vous trouverez à l'intérieur du tambour la documentation et tous les accessoires.

Les croquis fi gurant dans ce Guide d'Installation et d'Utilisation sont accompagnés des textes correspondants.

Securité

• La pression de l'eau doit se situer entre 0,05 et 1MPa (0,5 à 10kg/cm²).
• Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge séchant au secteur.
• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le Service Après-Vente ou du personnel dûment qualifié, afin d'éviter tout risque d'électrocution.
• Sur les lave-linge séchant encastrés, la fiche de prise de courant doit être accessible après l'installation.

!

• Ne pas manipuler l'intérieur du lave-linge. En cas de problème, que vous ne pouvez pas résoudre à l'aide de ce Guide d'Installation et d'Utilisation, appelez le Service Technique.
• Cet appareil peut être utilisé par des enfants de 8 ans et plus ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l'appareil sans risque, sous réserve de rester sous surveillance ou de recevoir des d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Veillez à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien de l'appareil pouvant être effectuées par l'utilisateur ne doivent pas être exécutées par des enfants si ceux-ci ne sont pas sous surveillance.

- Les enfants de moins de 3 ans doivent être tenus à l'écart à moins qu'ils ne soient surveillés en permanence.

- Ne pas faire sécher dans le lave-linge séchant du linge non préalablement lavé.

- Le linge portant des taches d'huile de cuisine, d'acétone, d'alcool, d'essence, de kérosène, d'anti-taches, de white-spirit, de cires et de produits pour enlever la cire, ou similaires, doit être lavé à l'eau chaude, avec une dose supplémentaire de produit lessiviel, avant de le faire sécher dans le lave-linge séchant

- Ne pas faire sécher dans le lave-linge séchant du linge en mousse (mousse de latex), ni bonnets de bain, ni toiles imperméables, ni du linge doublé de mousse, ou similaires.

- Retirer tous les objets des poches tels que les briquets ou allumettes.

- Veillez à utiliser les assouplissants et autres additifs de lavage conformément aux instructions du fabricant.

- Ne jamais installer l'appareil derrière une porte fermée à clé, une porte coulissante ou munie d'une charnière du côté opposé à celle du lave-linge séchant.

- Le dernier cycle de séchage, dans un lave-linge séchant, a lieu sans chaleur (cycle de refroidissement), pour ne pas endommager le linge. Ne jamais arrêter le sèche-linge à tambour avant la fi n du cycle de séchage, à moins de sortir rapidement tout le linge de l'appareil et de l'étendre aussitôt, afi n de permettre la dissipation de la chaleur.

Identifi cation

Identifi ez le modèle de votre lave-linge séchant ("a", "b" ou "c") en comparant le bandeau de commande avec les illustrations.

Installation

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez les vis de débridage et les éléments d'immobilisation de l'appareil, utilisés pour le transport.
1.2 Raccordement à l'arrivée d'eau (1.2.1, 1.2.2 et 1.2.3). Si votre lave-linge permet le raccordement à une entrée d'eau chaude, raccordez l'extrémité coudée rouge à la prise d'eau chaude (1.2.4). Utilisez toujours les tuyaux d'alimentation neufs fournis avec l'appareil. Les tuyaux d'arrivée d'eau ayant déjà servis ne doivent pas être utilisés.
1.3 Vidange. ⚠IMPORTANT! Installez le tuyau de vidange, en veillant à bien respecter les indications du croquis.
1.4 Mise à niveau. Veillez à bien stabiliser le lave-linge, pour réduire les bruits et éviter son déplacement. Nous vous recommandons de : 1) stabiliser et mettre à niveau les pieds arrières (1.4.1) ; 2) installer le lave-linge séchant dans son emplacement défi nitif (1.4.2) ; 3) stabiliser et mettre à niveau les pieds avants (1.4.3).
1.5 Raccordement électrique. Veillez à respecter les renseignements fi gurant sur la plaque signalétique de l'appareil.
1.6 Installation sous plan. Si pour encastrer le lave-linge séchant il vous faut enlever le capot, contactez votre revendeur ou le Service d'Assistance Technique. Dimensions d'encastrement à respecter : 600x600x850

Mode d'emploi

2.1 Ouverture du hublot. Ouvrez le hublot.
2.2 Produit lessiviel et additifs. Avant d'introduire le linge dans le tambour, triez le selon la couleur, le degré de salissure et le type de textile. Le bac à produits est divisé en différents compartiments : lavage ⚪, prélavage ⚪ et adoucissant ✉ (2.2.1).

Tous les lave-linge séchant sont prévus de fonctionner avec de la lessive en poudre (2.2.2). Si vous souhaitez utiliser de la lessive liquide (2.2.3), attrapez avec deux doigts la languette bleue, qui ressort du fond du compartiment de lavage et tirez vers l'extérieur jusqu'à la butée. Lâchez

ensuite la trappe rabattable qui, en restant en position verticale (2.2.4), empêchera que la lessive liquide s'échappe. Si vous utilisez de la lessive en poudre, cette trappe doit rester ouverte. Placez-la, pour ce faire, en position horizontale en appuyant avec un doigt sur la languette supérieure et poussez-la vers le fond jusqu'à la butée (2.2.5). Veillez à ne pas dépasser la marque MAX gravée sur la paroi du compartiment adoucissant.

2.3 Mise sous tension et sélection du programme. Choisir le programme de lavage (2.3.1) avec la commande en consultant d'abord le tableau des programmes (page 8). Pour sélectionner le temps de séchage, presser la touche de séchage ⚙ (2.3.2). L'utilisateur peut sélectionner l'option séchage automatique ou séchage manuel. En appuyant pour la première fois sur la touche « séchage », l'écran affi che « aut » (séchage automatique). Si vous appuyez à nouveau sur la touche, l'écran affi chera « 00 min » de séchage manuel programmé, chiffre qui augmentera selon le mode utilisé.

Mode 1 : Si vous laissez la touche enfoncée, le temps de séchage augmente par pas de 10 minutes (de 00 min. à 170 min.).
Mode 2 : Presser une fois le bouton le temps augmente de 1 minute à chaque pression.

2.4 Sélection de vitesse d'essorage. Vous pouvez sélectionner la vitesse d'essorage ou l'éliminer ((2.4.1, 2.4.2). Si vous sélectionnez Arrêt cuve pleine (2.4.3), l'appareil s'arrête avant le dernier essorage, l'eau demeurant à l'intérieur de la cuve. Appuyez pour que le programme procède à la vidange et à l'essorage fi nal.

HUMIDITÉ RÉSIDUELLE* MOYENNE (%)	VITESSE MAXIMALE D'ESSORAGE DU LAVE-LINGE SÉCHANT (tr/min)
	600	800	1000	1200	1400
Programmes COTON	80	71	62	53	52
Progr. SYNTHÉTIQUES	80	70	70	70	70
Programmes LAINE	100	90	90	90	90
Programme RAPIDE	100	90	80	80	80

* Humidité résiduelle: teneur en eau du linge après essorage.

Les temps de séchage indiqués ci-dessous sont offerts à titre indicatif et varient en fonction du nombre d'articles, du volume et de la composition de la charge. Veillez à ne pas dépasser les 5 kg de linge.

Durée du séchage Tr/min.
Textile	Charge 1000 1400
Coton	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Mixte	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

TYPE DE LINGE :

Serviette de bain	800 gr	Chemise coton polyester	150 gr
Serviette de bain	400 gr	T-shirt	250 gr
Pantalon (adulte)	700 gr	Pyjama	300 gr
Pantalon (enfant)	400 gr	Lingerie	50 gr
Chemise coton (adulte)	200 gr	Draps	600 gr

2.5 Fonctions complémentaires:

• Repassage facile. permet de réduire le froissement du linge.
• Rinçage plus. permet de protéger les vêtements des enfants et des personnes à peau sensible.
• Réduction de temps 🕒Il est possible de raccourcir le temps de lavage de vêtements synthétiques et le coton. En appuyant sur la réduction tiepo permettra de réduire la durée du programme de lavage sélectionné trois fois. La valeur de la longueur réduite du programme indiqué sur l'affi chage.

2.6 Départ différé G. Possibilité de différer le départ du lavage.

2.7 Mise en route ou pause

2.8 Verrouillage Appuyez sur cette touche pendant 3 secondes pour activer le verrouillage et éviter ainsi toute manipulation par les enfants. Pour désactiver le verrouillage, appuyez à nouveau sur cette même touche pendant 3 secondes.

2.9 Déroulement du lavage. Vous pouvez visualisez le déroulement du programme en cours, ainsi que le temps restant pour son achèvement.

Recommendations:

• Après avoir correctement installé votre lave-linge, procédez à un nettoyage préalable et vérifi ez son bon fonctionnement (lavage normal, sans linge et à 90°C).
• Utilisez un fi let à linge pour laver les petites pièces fragiles: mouchoirs et lingerie.
• Possibilité d'utilisertous les types de détergents pour lessive. Toutefois, les détergents liquides sont recommandés pour les programmes à basse température (maximum 40° C) pour tous les types de tissus. Les détergents en poudre ne sont pas recommandés pour le lavage des lainages.

Avertissements:

1. Si vous avez besoin d'ajouter ou de retirer certains vêtements, appuyez sur le et vérifi ez que le niveau de l'eau n'est pas supérieur au débordement de la porte.
2. Les fonctions complémentaires (ay + ) augmentent le temps de lavage.
3. Le cycle de lavage une fois achevé, vous devrez attendre 2 minutes avant de pouvoir ouvrir le hublot. Sur les modèles "a-b" vérifi ez que le voyant STOP clignote. Sur les modèles "c" attendez que le symbole
   s'éteigne.

Une fois le programme de séchage terminé, comme le lave-linge-séchant est très chaud, il est conseillé d'attendre au moins 2 minutes pour éviter tout risque de brûlure.

3

Maintenance

#

3.1 Nettoyage du bac à produits. Nous vous recommandons de procéder à son nettoyage une fois par mois.

3.2 Nettoyage du fi ltre. Nous vous recommandons de procéder à son nettoyage une fois par an. Pour nettoyer l'extérieur du lave-linge, n'utilisez pas de produits abrasifs. Séchez-le bien avec un chiffon doux.

4

Diagnostic

4.1 Le lave-linge est muni d'un système de diagnostic, qui détecte toute incidence et prévient l'usager, en affi chant le problème sur l'écran ou en faisant clignoter les témoins lumineux sur le bandeau de commande

4.1.1 Le lave-linge ne se remplit pas d'eau. Vérifi ez l'arrivée d'eau, que le robinet est ouvert ou nettoyez le fi ltre d'entrée.
4.1.2 Il ne vidange pas et n'essore pas. Vérifi ez l'état du fi Itre.
4.1.3 Il n'essore pas. Répartissez correctement le linge dans le tambour et lancez à ouveau le programme d'essorage.
4.1.4 Il ne démarre pas. Vérifi ez que le hublot soit bien fermé.
4.1.5 En cas d'affi chage d'un autre code. Adressez-vous au Service Technique.

4.2 Vibrations ou bruits. Vérifi ez l'installation (1.1 et 1.4 du présent Manuel).

4.3 Il reste de l'eau dans le bac à produits. Véri-fi ez que le bac à produits soit bien propre (3.1).

5

Environnement

Ce lave-linge a été conçu dans un souci de respect de l'environnement.

Contraste de l'écran. Après 20 minutes, l'écran s'assombrit pour économiser l'énergie. Pour activer l'écran, appuyez sur n'importe quelle touche ou tournez la commande.

Respectez l'environnement. Chargez votre lav linge au maximum, en fonction de la capacité recommandée pour chaque programme, afi n d'économiser de l'eau et de l'énergie. Dans la mesure du possible, évitez le prélavage. Veillez à ne pas dépasser la dose recommandée de produit lessiviel. N'utilisez le Rinçage plus é que pour laver le linge des personnes à la peau sensible.

Gestion des déchets d'appareils électriques et électroniques.

Ne pas éliminer ce type d'appareils mélangés aux ordures ménagères brutes. Portez votre lave-linge à un centre spécifi que de collecte. Le recyclage d'un appareil électroménager permet d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé, ainsi que de considérables économies d'énergie et de ressources. Pour plus d'informations, adressez-vous aux autorités locales ou à votre revendeur.

Tableau des Programmes

Programme Température		6 kg				8 kg
				I	min min	kg max	kWhkWh l
1. Coton	froid, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99 54			177
2. Synthetiques	froid, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Délicat	froid, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Daine	froid, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Lavage à la main	froid	1	0,05	60	30	2	0,10	63	30
6. Bignçage		6	0,05	30	23	8	0,05	35	28
7. Essorage		6	0,05	0	10	8	0,05	0	12
8. Prélavage	60°C	6	1,45	60	130	8	1,35	59	123
9. Chemises	froid, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. Rhage foncé	froid, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Séchage délicat		1,5	1,20	26	95	3	1,5	8	100
12. Séchage normal		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	froid	1	0,05	22	15	1	0,10	25	15
15. Mix 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Le programme normal de coton à 60° C est le plus efficace en termes de consommation d'énergie et d'eau, pour le linge en coton normalement sale.

REMARQUES

- Énergie consommée en "mode arrêt" et "mode marche "

Modèles
"a", "b"	"c"
0,44W/0,47W	0,45W/0,48W

- La température réelle de l'eau peut différer de la température indiquée pour le cycle de lavage (elle peut être plus faible). - Les valeurs réelles de kWh, litres et durée du programme peuvent différer de celles indiquées, en fonction de la pression et de la température du réseau d'eau, de la température de la pièce où l'appareil est installé, des fluctuations de la tension du réseau, du type et de la quantité de linge à laver et des options supplémentaires sélectionnées.
