Produkttyp	Waschtrockner
Marke	Fagor
Modell	FE810
Waschkapazität	6 kg
Trockenkapazität	5 kg
Maße (H x B x T)	850 x 600 x 600 mm
Wasserdruck	0,05 bis 1 MPa (0,5 bis 10 kg/cm²)
Elektrische Anschlussdaten	220-240 V, 50 Hz
Maximale Leistung	Siehe Typenschild
Maximale Schleuderdrehzahl	1400 U/min
Anzahl Programme	15 (u.a. Baumwolle, Synthetik, Feinwäsche, Wolle, Schnell, usw.)
Energieverbrauch (Baumwolle 60°C)	0,90 kWh (Beladung 6 kg)
Wasserverbrauch (Baumwolle 60°C)	49 L (Beladung 6 kg)
Geräuschpegel Waschen	Ca. 56 dB
Geräuschpegel Schleudern	Ca. 72 dB
Zusatzfunktionen	Bügelleicht, Extra Spülen, Zeitverkürzung, Startzeitvorwahl, Kindersicherung
Trocknen	Automatisch oder manuell (bis zu 170 Min.)
Waschmittelschublade	Fächer für Hauptwäsche, Vorwäsche, Weichspüler
Filterreinigung	Empfohlen einmal jährlich
Reinigung der Waschmittelschublade	Empfohlen einmal monatlich
Schutz gegen Leckagen	Integriertes Diagnosesystem
Waschtemperaturen	Kalt, 30°C, 40°C, 50°C, 60°C
Gerätegewicht	Ca. 70 kg

Häufig gestellte Fragen - FE810 FAGOR

Wie installiere ich den Waschtrockner FE810 richtig?

Packen Sie das Gerät aus, indem Sie die Transportschrauben und die Transportsicherungen entfernen. Schließen Sie die Wasserzulaufschläuche (Kalt- und ggf. Warmwasser) mit den mitgelieferten neuen Schläuchen an. Installieren Sie den Ablaufschlauch gemäß den Anweisungen. Richten Sie das Gerät waagerecht aus, indem Sie die vorderen und hinteren Füße verstellen. Schließen Sie es an eine geerdete Steckdose an. Stellen Sie sicher, dass der Wasserdruck zwischen 0,05 und 1 MPa liegt.

Wie verwende ich Flüssigwaschmittel in der Waschmittelschublade?

Ziehen Sie die blaue Lasche des Hauptwaschfachs bis zum Anschlag heraus und klappen Sie die Klappe in die senkrechte Position. Dadurch wird verhindert, dass das Flüssigwaschmittel zu früh abfließt. Bei Pulverwaschmittel muss die Klappe waagerecht bleiben.

Was tun, wenn die Waschmaschine kein Wasser einlässt?

Überprüfen Sie, ob der Wasserhahn geöffnet und der Wasserzulauffilter nicht verstopft ist. Reinigen Sie den Filter bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Sperrtaste 3 Sekunden lang. Ein Symbol zeigt die Aktivierung an. Zum Deaktivieren drücken Sie erneut 3 Sekunden lang.

Wie hoch ist die maximale Trockenkapazität?

Überschreiten Sie nicht 5 kg Wäsche beim Trocknen. Die Trockenzeiten variieren je nach Textilart und Schleuderdrehzahl. Zum Beispiel, bei 5 kg Baumwolle mit 1000 U/min rechnen Sie mit etwa 170 Minuten Trockenzeit.

Warum vibriert der Waschtrockner oder macht Geräusche?

Stellen Sie sicher, dass das Gerät waagerecht steht und die Füße richtig eingestellt sind (siehe Abschnitt Installation). Überprüfen Sie auch, ob die Transportschrauben entfernt wurden. Eine ungleichmäßige Beladung kann ebenfalls Vibrationen verursachen.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade zu sich hin heraus. Reinigen Sie sie unter fließendem warmen Wasser mit einer weichen Bürste. Nach dem Trocknen wieder einsetzen. Es wird empfohlen, dies einmal monatlich zu tun, um Ablagerungen zu vermeiden.

Kann ich die Tür während eines Zyklus öffnen?

Sie können Wäsche hinzufügen oder entnehmen, wenn der Wasserstand nicht zu hoch ist. Drücken Sie die Pausentaste und warten Sie, bis sich die Tür entriegelt (2 Minuten nach dem Stopp). Öffnen Sie die Tür niemals gewaltsam während des Betriebs.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie das gewünschte Programm aus und drücken Sie dann die Taste Startzeitvorwahl, um eine Verzögerung (normalerweise bis zu 24h) einzustellen. Bestätigen Sie und drücken Sie Start. Der Zyklus beginnt zur gewählten Zeit.

Was tun, wenn ein Fehlercode angezeigt wird?

Schlagen Sie im Abschnitt Diagnose der Anleitung nach. Wenn der Code nicht aufgeführt ist oder das Problem nach Überprüfung der einfachen Punkte (Wasserzulauf, Ablauf, Beladung) weiterhin besteht, wenden Sie sich an den technischen Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

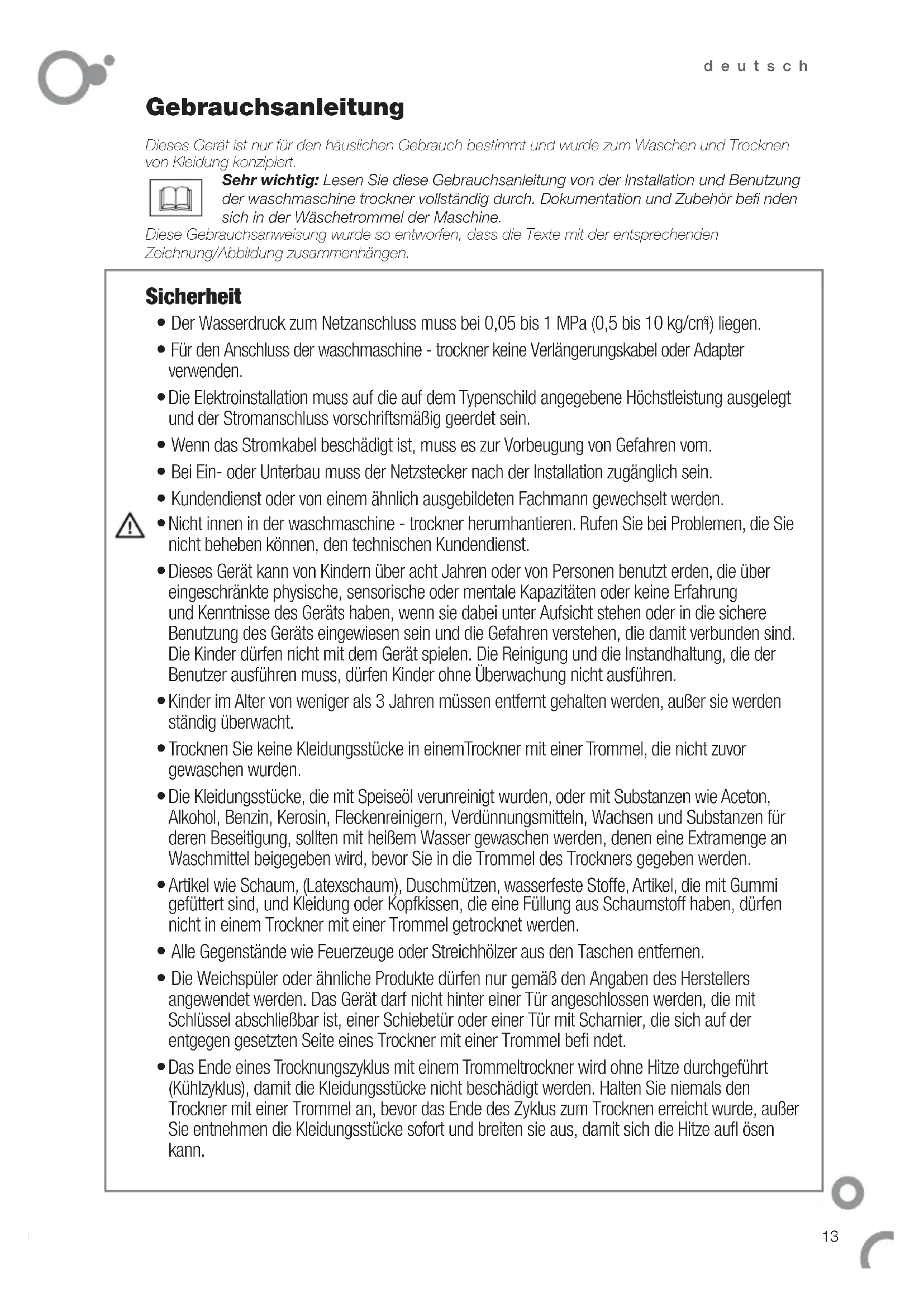

BEDIENUNGSANLEITUNG FE810 FAGOR

Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt und wurde zum Waschen und Trocknen von Kleidung konzipiert.

Sehr wichtig: Lesen Sie diese Gebrauchsanleitung von der Installation und Benutzung der waschmaschine trockner vollständig durch. Dokumentation und Zubehör befin den sich in der Wäschetrommel der Maschine.

Diese Gebrauchsanweisung wurde so entworfen, dass die Texte mit der entsprechenden

Zeichnung/Abbildung zusammenhängen.

Sicherheit

• Der Wasserdruck zum Netzanschluss muss bei 0,05 bis 1 MPa (0,5 bis 10 kg/cm³) liegen.
• Für den Anschluss der waschmaschine - trockner keine Verlängerungskabel oder Adapter verwenden.
• Die Elektroinstallation muss auf die auf dem Typenschild angegebene Höchstleistung ausgelegt und der Stromanschluss vorschriftsmäßig geerdet sein.
• Wenn das Stromkabel beschädigt ist, muss es zur Vorbeugung von Gefahren vom.
• Bei Ein- oder Unterbau muss der Netzstecker nach der Installation zugänglich sein.
• Kundendienst oder von einem ähnlich ausgebildeten Fachmann gewechselt werden.
• Nicht innen in der waschmaschine - trockner herumhantieren. Rufen Sie bei Problemen, die Sie nicht beheben können, den technischen Kundendienst.
• Dieses Gerät kann von Kindern über acht Jahren oder von Personen benutzt erden, die über eingeschränkte physische, sensorische oder mentale Kapazitäten oder keine Erfahrung und Kenntnisse des Geräts haben, wenn sie dabei unter Aufsicht stehen oder in die sichere Benutzung des Geräts eingewiesen sein und die Gefahren verstehen, die damit verbunden sind. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und die Instandhaltung, die der Benutzer ausführen muss, dürfen Kinder ohne Überwachung nicht ausführen.
• Kinder im Alter von weniger als 3 Jahren müssen entfernt gehalten werden, außer sie werden ständig überwacht.
• Trocknen Sie keine Kleidungsstücke in einem Trockner mit einer Trommel, die nicht zuvor gewaschen wurden.
• Die Kleidungsstücke, die mit Speiseöl verunreinigt wurden, oder mit Substanzen wie Aceton, Alkohol, Benzin, Kerosin, Fleckenreinigern, Verdünnungsmitteln, Wachsen und Substanzen für deren Beseitigung, sollten mit heißem Wasser gewaschen werden, denen eine Extramenge an Waschmittel beigegeben wird, bevor Sie in die Trommel des Trockners gegeben werden.
• Artikel wie Schaum, (Latexschaum), Duschmützen, wasserfeste Stoffe, Artikel, die mit Gummi gefüttert sind, und Kleidung oder Kopfkissen, die eine Füllung aus Schaumstoff haben, dürfen nicht in einem Trockner mit einer Trommel getrocknet werden.
• Alle Gegenstände wie Feuerzeuge oder Streichhölzer aus den Taschen entfernen.
• Die Weichspüler oder ähnliche Produkte dürfen nur gemäß den Angaben des Herstellers angewendet werden. Das Gerät darf nicht hinter einer Tür angeschlossen werden, die mit Schlüssel abschließbar ist, einer Schiebetür oder einer Tür mit Scharnier, die sich auf der entgegen gesetzten Seite eines Trockner mit einer Trommel befindet.
• Das Ende eines Trocknungszyklus mit einem Trommeltrockner wird ohne Hitze durchgeführt (Kühlzyklus), damit die Kleidungsstücke nicht beschädigt werden. Halten Sie niemals den Trockner mit einer Trommel an, bevor das Ende des Zyklus zum Trocknen erreicht wurde, außer Sie entnehmen die Kleidungsstücke sofort und breiten sie aus, damit sich die Hitze aufl ösen kann.

Identifi kation

Identifizieren Sie das Modell Ihrer waschmaschine - trockner ("a", "b" oder "c") durch den Vergleich des Bedienfeldes mit den Abbildungen.

Installation

1.1 Auspacken (1.1.1, 1.1.2 und 1.1.3). Die für den Transport verwendeten Schrauben und Sicherungselemente entfernen.
1.2 Wasseranschluss (1.2.1, 1.2.2 und 1.2.3). Den Schlauch mit der roten Verschraubung an den Warmwasseranschluss anschließen, wenn die waschmaschine - trockner einen Warmwasseranschluss ermöglicht (1.2.4). Immer den neuen im Lieferumfang enthaltenen Schlauch verwenden und vorher benutzte Schläuche entsorgen.
1.3 Wasserablauf. ⚠️WICHTIG! Schlauch unter Einhaltung der Maße auf der Abbildung am Abfluss anbringen.
1.4 Ausrichten. Die waschmaschine - trockner richtig ausrichten, damit keine Geräusche auftreten oder die Maschine "wandert". Es wird empfohlen: 1. Die hinteren Gerätefüße aufzusetzen und festzuziehen (1.4.1); 2. waschmaschine - trockner an ihren endgültigen Aufstellungsort zu stellen (1.4.2); 3. Vordere Gerätefüße aufzusetzen und festzuziehen (1.4.3).
1.5 Elektrischer Anschluss. Die elektrischen Angaben auf dem Typenschild berücksichtigen.
1.6 Unterbau unter Arbeitsplatte. Ist für den Einoder Unterbau die Entfernung der Arbeitsplatte erforderlich, setzen Sie sich bitte mit dem Händler oder Technischen Kundendienst in Verbindung. Die Maße für den Ein- oder Unterbau betragen 600x600x850.

Gebrauch

2.1 Öffnen des Einfüllfensters.
2.2 Waschmittel und Zusätze. Wäsche nach Farbe, Verschmutzungsgrad und Gewebeart sortieren und in die waschmaschine – Trockner einlegen.

Die Waschmittelschublade hat folgende Kammern: Hauptwäsche Vorwäsche und Weichspüler (2.2.1).

Alle Waschmaschinen sind auf Waschpulver ausgelegt (2.2.2).

Für die Verwendung von Flüssigwaschmittel (2.2.3) befin det sich in der Hauptwäschekammer eine blaue Lasche. Diese bis zum Anschlag

herausziehen und loslassen, so dass sie in senkrechter Stellung bleibt (2.2.4). Damit kann das Flüssigwaschmittel nicht weglaufen. Die blaue Lasche zur erneuten Verwendung von Waschpulver in waagrechte Stellung bringen und bis zum Anschlag nach hinten schieben. So bleibt die Öffnung frei (2.2.5).

Daran denken, den Weichspüler in der entsprechenden Kammer nicht über den Höchstfüllstand MAX einzufüllen.

2.3 Auswahl des Programms zum Waschen und

Trocknen. Wählen Sie das Waschprogramm (2.3.1) über die Steuerung aus und konsultieren Sie zuvor die Programmtabelle (seite 16). Um die Zeit zum Trocknen zu wählen, drücken Sie die Taste zum Trocknen (2.3.2). Der Bediener kann ein Programm zum automatischen Trocknen oder zum manuellen Trocknen wählen. Mit dem ersten Drücken der Taste zum Trocknen wird die Anzeige "aut" (automatisches Trocknen) angezeigt. Wird diese Taste erneut gedrückt, wird auf der Anzeige 00 min der Zeitschaltung zum manuellen Trocknen angezeigt. Der Wert steigt in dem Maß, wie die Taste gedrückt wird.

Modus 1 -> Taste dauerhaft gedrückt halten und die Zeit zum Trocknen steigt in Schritten von jeweils 10 Minuten an (von 00 min bis 170 min).

Modus 2 -> drücken Sie die Taste mit Unterbrechungen die Zeit steigt für jeden Tastendruck um 1 Minute an.

2.4 Wahl der Schleuderdrehzahl. Es kann die Schleuderdrehzahl eingestellt oder Schleudern ganz abgewählt werden (2.4.1, 2.4.2). Bei der Wahl von Knitterschutz (2.4.3) wird der Waschvorgang vor dem abschließenden Schleudern abgebrochen und die Wäsche bleibt im Wasser liegen. Zum abschließenden Schleudern drücken.

DURCHSCHNITTLICHERESTFEUCHTIGKEIT* (%)	MAXIMALE GESCHWINDIGKEIT ZUM SCHLEUDERN DER WASCHMASCHINE (UPM)
	600	800	1000	1200	1400
Progr. für BAUMWOLLE	80	71	62	53	52
Progr. für SYTHETISCHE STOFFE	80	70	70	70	70
Programme für WOLLE	100	90	90	90	90
KURZPROGRAMME	100	90	80	80	80

*Restfeuchtigkeit: Menge der Feuchtigkeit, die nach dem Schleudern in der Kleidung verbleibt

Die in der Folge angegebenen Zeiten dienen zur Orientierung im Trockenvorgang. Sie variieren in Abhängigkeit der Menge der Kleidungsstücke, ihrer Größe und der Zusammensetzung. Das Gerät kann maximal mit 5 kg beladen werden.

Trockenzeiten UPM
Gewebe	Beladung	1000 1400
Baumwolle	5 kg	170 min	155 min
	3 kg	140 min	120 min
Gemischt	4 kg	130 min	120 min
	2 kg	90 min	80 min

KLASSIFIZIERUNG DER WÄSCHE:

Handtuch groß	800 g	Hemd aus Baumwolle und Synthetik	150 g
Handtuch klein	400 g	T - Shirt	250 g
Hose Erwachsene	700 g	Schlafanzug	300 g
Hose für Kinder	400 g	Dessous	50 g
Baumwollhemd für Erwachsene	200 g	Bettwäsche	600 g

2.5 Zusatzfunktionen:

• Bügelleicht. Reduziert die Faltenbildung.
• Spülen extra. Erlaubt eine Extraspülung für Kinderkleidung und Kleidung von Personen mit sensibler Haut.
• Zeitverkürzung ☑ Die Benutzung ist außer für schmutzige Kleidung empfohlen. Diese Funktion erlaubt es, Energie und Zeit zu sparen. Gleichzeitig wird die Lebensdauer Ihrer Kleidung verlängert. Durch Drücken der Schnellwaschtaste verringert sich die Dauer des gewählten Waschprogramms bis auf ein Drittel. Der Wert der Dauer des Schnellprogramms wird auf dem Display angezeigt.

2.6 Startzeitvorwahl Damit kann die Startzeit des Waschvorgangs verzögert werden.

2.7 Inbetriebnahme oder Pause

2.8 Sperre ☐ Durch 3 Sekunden langes Gedrückthalten der Taste(n) wird die Sperre aktiviert, damit Kinder nicht daran herumhantieren können. Sie wird aufgehoben, wenn die Taste(n) erneut 3 Sekunden lang gedrückt wird/werden.

2.9 Prozess zum Waschen und / oder Trocknen. Sie können die Programmphasen überwachen.

Gebrauchsempfehlungen:

Gleich nach der Aufstellung der Waschmaschine muss eine Vorreinigung und Funktionsprüfung erfolgen (Normalwäsche, ohne Wäsche und bei 90 °C).

• Für kleine Wäschestücke wie Taschentücher und Unterwäsche Waschnetze verwenden.
• Es können alle Waschmittel für Waschmaschinen benutzt werden. Es wird empfohlen, fl üssige Waschmittel für Programme mit niedrigen Temperaturen (maximal 40°C) und für alle Stofftypen zu benutzen. Es ist nicht empfohlen Waschpulver zum Waschen von Wolle zu benutzen.

Gebrauchshinweise:

1. Soll die Waschmaschine durch Drücken von 12 zum Einlegen von mehr Wäsche angehalten werden, darauf achten, dass das Wasser nicht über der Öffnung des Einfüllfenster steht.
2. Die Zusatzfunktionen (und 📊) verlängern die Waschzeit.
3. Nach Beendigung des Waschprogramms wird empfohlen, das Einfüllfenster zur Lüftung im Innenbereich offen zu lassen. Es kann eventuell erst nach zweiminütiger Wartezeit geöffnet werden. Bei den Modellen "a-b" sicherstellen, dass das STOP Lämpchen blinkt. Bei den Modellen des Typs "c" warten, bis das Symbol ← erlischt.

⚠️ Wenn das Programm zum Trocknen abgeschlossen ist, ist die Waschmaschine - Trockner sehr heiß. Deshalb wird empfohlen, die Tür erst zu öffnen, nachdem 2 Minuten verstrichen sind, um Verbrennungen zu vermeiden.

Instandhaltung

3.1 Reinigung der Waschmittelschublade. Es wird empfohlen, diese einmal im Monat zu reinigen.
3.2 Reinigung des Siebes im Wasserzulauf. Es wird empfohlen, diesen einmal im Jahr zu reinigen.

Zur Außenreinigung nicht scheuernde Reinigungsmittel, verwenden und mit einem weichen Tuch trocken reiben.

Diagnose

4.1 Die Waschmaschine ist mit einem Diagnosesystem ausgestattet, das jeden Zwischenfall erkennt und meldet. Die Störungen sind auf dem Display zu sehen oder bei Aufblinken der Anzeigelampen auf dem Bedienfeld.

4.1.1 Wasser läuft nicht in die Waschmaschine ein. Wasserversorgung oder Einlaufwasserhahn prüfen oder Sieb im Wasserzulauf reinigen.
4.1.2 Kein Wasserablauf oder Schleudern. Zustand des Siebes prüfen.
4.1.3 Maschine schleudert nicht. Wäsche aufl o-ckern und erneut den Schleudervorgang einstellen.
4.1.4 Programm läuft nicht an. Prüfen, dass das Einfüllfenster gut geschlossen ist.
4.1.5 Bei jedem anderen Code. Technischen Kundendienst benachrichtigen.

4.2 Schwingungen oder Geräusche. Richtige Aufstellung überprüfen (1.1 und 1.4 dieser Gebrauchsanleitung).

4.3 Wasser in der Waschmittelschublade. Prüfen, dass die Waschmittelschublade sauber ist (3.1).

Umwelt

Beim Entwurf der waschmaschine - trockner wurde auf Umweltfreundlichkeit geachtet.

Displaykontrast. Das Display wird nach ca. 20 Minuten dunkel, um Strom zu sparen. Zur Aktivierung des Displays irgendeine Taste drücken oder den Programmwähler drehen.

Schützen Sie die Umwelt. Waschmaschine - trockner immer mit der für jedes Programm empfohlen Höchstmenge beladen. Das spart Wasser und Energie. Vorwäsche vermeiden, wann immer das möglich ist. Nicht zu viel Waschmittel verwenden. Bei Wäschestücken für Personen mit empfändlicher Haut Extraspülen einsetzen.

Entsorgung elektrischer und elektronischer Geräte.

Die Geräte nicht zusammen mit dem allgemeinen aushaltsmüll entsorgen. Führen Sie Ihre wasch aschine - Trockner einer speziellen Entsorgungsstelle zu. Durch das Recycling von Altgeräten werden ventuelle gesundheits- und umweltschädliche Wirkun en vermieden und Energie und Rohstoffe gespart. enden Sie sich für nähere Auskünfte bitte an die rtlichen Behörden oder das Geschäft, wo Sie die aschmaschine - Trockner erwarben.

Programmtabelle

Programme Temperaturen		6 kg				8 kg
		kg max		l	min min	kg max	kWhkWh l
1. Baumwolle	kalt, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8	0,99	54	177
2. Beinwäsche	kalt, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Pfl egeleicht	kalt, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Volle	kalt, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Handwäsche	kalt	1	0,05	60	30	2	0,10	63	30
6. Spülen Extra		6	0,05	30	23	8	0,05	35	28
7. Schleudern		6	0,05	0	10	8	0,05	0	12
8. Vorwäsche	60°C	6	1,45	60	130	8	1,35	59	123
9. Hemden	kalt, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. Dunklewäsche	kalt, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Trocknen sanft		1,5	1,20	26	95	3	1,5	8	100
12. Trocknen normal		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Kurzwäsche 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	kalt	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Die Baumwoll-Programme 60°C für normal verschmutze Baumwollkleidung sind effi zientesten Programme im Bezug auf den Wasser- und Energieverbrauch.

HINWEISE

- Der Energieverbrauch im "ausgeschalteten Modus" und im "nicht ausgeschalteten Modus":

Modelle
"a", "b"	"c"
0,44W/0,47W	0,45W/0,48W

- Die reale Temperatur des Wassers kann von der angezeigten Temperatur für den Waschzyklus abweichen und niedriger sein. - Die realen Verbrauchswerte in kWh, Liter und Laufzeit des Programms können von den angezeigten abweichen. Dies hängt von der Temperatur und dem Druck des Wassers im Versorgungsnetz ab, sowie der Raumtemperatur, in dem die Waschmaschine steht. Dazu können Spannungsabweichung im Netz, kommen und Abweichungen gemäß Art und Menge der zu waschenden Kleidung und der gewählten Zusatzfunktionen.
