Typ výrobku	Pračka se sušičkou
Značka	Fagor
Model	FE810
Kapacita praní	6 kg
Kapacita sušení	5 kg
Rozměry (V x Š x H)	850 x 600 x 600 mm
Tlak vody	0,05 až 1 MPa (0,5 až 10 kg/cm²)
Elektrické napájení	220-240 V, 50 Hz
Maximální výkon	Viz typový štítek
Maximální odstředivá rychlost	1400 ot/min
Počet programů	15 (včetně bavlna, syntetika, jemné, vlna, rychlý, atd.)
Spotřeba energie (cyklus bavlna 60°C)	0,90 kWh (náplň 6 kg)
Spotřeba vody (cyklus bavlna 60°C)	49 L (náplň 6 kg)
Hladina hluku při praní	Přibližně 56 dB
Hladina hluku při odstřeďování	Přibližně 72 dB
Doplňkové funkce	Snadné žehlení, Dodatečné máchání, Zkrácení času, Odložený start, Dětská pojistka
Sušení	Automatické nebo manuální (až 170 min)
Dávkovač pracích prostředků	Přihrádky na prací prostředek, předpírku, aviváž
Čištění filtru	Doporučeno jednou ročně
Čištění dávkovače pracích prostředků	Doporučeno jednou měsíčně
Ochrana proti úniku	Integrovaný diagnostický systém
Teploty praní	Studená, 30°C, 40°C, 50°C, 60°C
Hmotnost spotřebiče	Přibližně 70 kg

Často kladené otázky - FE810 FAGOR

Jak správně nainstalovat pračku FE810?

Rozbalte spotřebič odstraněním přepravních šroubů a distančních prvků. Připojte přívodní hadice (studené a případně teplé) pomocí dodaných nových hadic. Nainstalujte odpadní hadici podle pokynů. Vyrovnejte spotřebič nastavením předních a zadních nožiček. Zapojte do zásuvky s uzemněním. Ujistěte se, že tlak vody je mezi 0,05 a 1 MPa.

Jak používat tekutý prací prostředek v dávkovači?

Vytáhněte modrou západku přihrádky na praní až na doraz, poté sklopte klapku do svislé polohy. Tím zabráníte předčasnému vytečení tekutého pracího prostředku. Pro práškový prací prostředek musí klapka zůstat ve vodorovné poloze.

Co dělat, když se pračka neplní vodou?

Zkontrolujte, zda je otevřený přívodní ventil vody a zda není ucpaný filtr přívodu vody. V případě potřeby filtr vyčistěte. Pokud problém přetrvává, kontaktujte technickou podporu.

Jak aktivovat dětskou pojistku?

Stiskněte a podržte tlačítko zámku po dobu 3 sekund. Zobrazí se symbol potvrzující aktivaci. Pro deaktivaci znovu stiskněte na 3 sekundy.

Jaká je maximální kapacita pro sušení?

Nepřekračujte 5 kg prádla pro sušení. Doby sušení se liší podle typu textilie a rychlosti odstřeďování. Například pro 5 kg bavlny při 1000 ot/min počítejte s přibližně 170 minutami sušení.

Proč pračka vibruje nebo vydává hluk?

Ujistěte se, že je spotřebič vyrovnaný a nožičky jsou správně nastavené (viz část Instalace). Zkontrolujte také, zda byly odstraněny přepravní šrouby. Nevyvážené naplnění může také způsobit vibrace.

Jak vyčistit dávkovač pracích prostředků?

Vyjměte dávkovač tažením směrem k sobě. Očistěte jej pod teplou vodou měkkým kartáčkem. Po vysušení jej vraťte na místo. Doporučuje se provádět jednou měsíčně, aby se zabránilo hromadění zbytků.

Mohu otevřít dvířka během cyklu?

Můžete přidat nebo vyjmout prádlo, pokud hladina vody není příliš vysoká. Stiskněte tlačítko pauzy, počkejte, až se dvířka odemknou (2 minuty po zastavení). Nikdy se nepokoušejte otevřít násilím během provozu.

Jak používat funkci odloženého startu?

Vyberte požadovaný program, poté stiskněte tlačítko Odložený start pro nastavení zpoždění (obvykle až 24 hodin). Potvrďte a stiskněte Start. Cyklus začne ve zvolenou dobu.

Co dělat, pokud se zobrazí chybový kód?

Prostudujte část Diagnostika v návodu. Pokud kód není uveden nebo problém přetrvává po kontrole jednoduchých bodů (přívod vody, vypouštění, náplň), kontaktujte technickou podporu. Nepokoušejte se spotřebič opravovat sami.

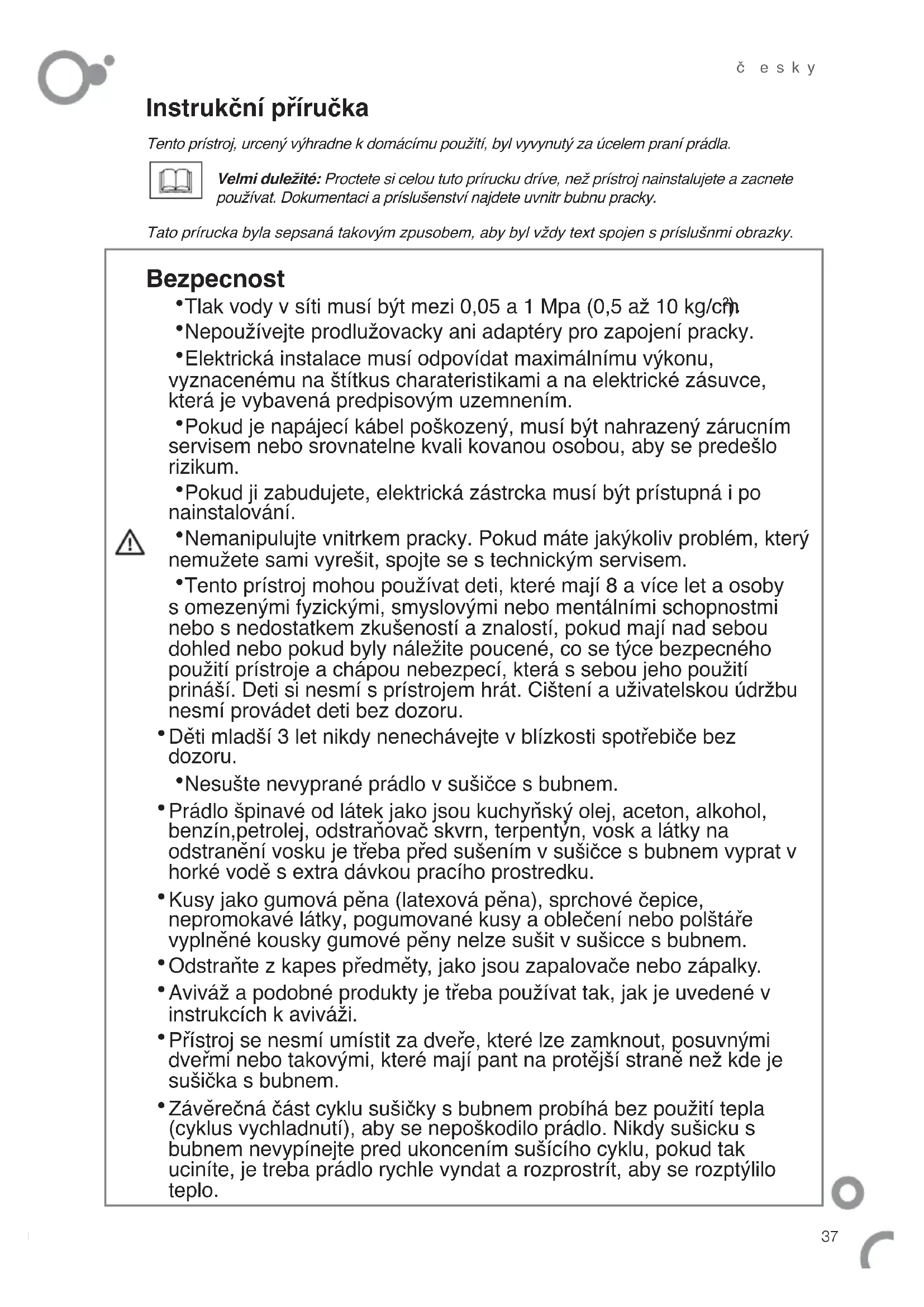

NÁVOD K OBSLUZE FE810 FAGOR

Tato prírucka byla sepsaná takovým zpusobem, aby byl vždy text spojen s príslušnmi obrazky.

Bezpecnost

•Tlak vody v síti musí být mezi 0,05 a 1 Mpa (0,5 až 10 kg/cm)
•Nepoužívejte prodlužovacky ani adaptéry pro zapojení pracky.
- Elektrická instalace musí odpovídat maximálnímu výkonu, vyznacenému na štítkus charateristikami a na elektrické zásuvce, která je vybavená predpisovým uzemnením.
- Pokud je napájecí kábel poškozený, musí být nahrazený zárucním servisem nebo srovnatelne kvali kovanou osobou, aby se predešlo rizikum.
- Pokud ji zabuujete, elektrická zástrcka musí být prístupná i po nainstalování.

!

•Nemanipulujte vnitřkem pracky. Pokud máte jakýkoliv problém, který nemužete sami vyrešit, spojte se s technickým servisem.
•Tento prístroj mohou používat deti, které mají 8 a více let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud mají nad sebou dohled nebo pokud byly náležite poucené, co se týce bezpecného použití prístroje a chápou nebezpecí, která s sebou jeho použití prináší. Deti si nesmí s prístrojem hrát. Cištení a uživatelskou údržbu nesmí provádet deti bez dozoru.

- Děti mladší 3 let nikdy nenechávejte v blízkosti spotřebiče bez dozoru.

- Nesušte nevyprané prádlo v sušičce s bubnem.

• Prádlo špinavé od látek jako jsou kuchyňský olej, aceton, alkohol, benzín, petrolej, odstraňovač skvrn, terpentýn, vosk a látky na odstranění vosku je třeba před sušením v sušičce s bubnem vyprat v horké vodě s extra dávkou pracího prostredku.
  • Kusy jako gumová pěna (latexová pěna), sprchové čepice, nepromokavé látky, pogumované kusy a oblečení nebo polštáře vyplněné kousky gumové pěny nelze sušit v sušicce s bubnem.
• Odstraňte z kapes předměty, jako jsou zapalovače nebo zápalky.
• Aviváž a podobné produkty je třeba používat tak, jak je uvedené v instrukcích k aviváži.
• Přístroj se nesmí umístit za dveře, které lze zamknout, posuvnými dveřmi nebo takovými, které mají pant na protější straně než kde je sušička s bubnem.
• Závěrečná část cyklu sušičky s bubnem probíhá bez použití tepla (cyklus vychladnutí), aby se nepoškodilo prádlo. Nikdy sušicku s bubnem nevypínejte pred ukoncením sušícího cyklu, pokud tak uciníte, je treba prádlo rychle vyndat a rozprostrít, aby se rozptýlilo teplo.

Identifi kace

Identifikujte model Vaší pracky ("a", "b" nebo "c") porovnáním ovládacího panelu s ilustracemi.

Instalace

1.1 Vybalení (1.1.1, 1.1.2 a 1.1.3). Výjmete šroubky, kotvíci a blokovacíásti, které byly použité pri preprave.
1.2 Napojení na prívod vody (1.2.1, 1.2.2 a1.2.3). Pokud pracka umožnuje prívod teplé vody, napojte hadici s cerveným spojníkem na prívod teplé vody (1.2.4). Použijte vždy novou hadici, která je priložená a odstrante dríve používané hadice.
1.3 Vypouštení vody. DULEŽITÉ! Umístete hadici na vývod podle kót na obrázku.
1.4 Vyrovnání. Vyrovnejte správne pracku, abyste predešli hluku a posouvání. Doporucuje se: 1. usadit a upevnit zadní nožicky (1.4.1); 2. umístit pracku do de nitivní polohy 1.4.2); 3. usadit a upevnit prední nožicky (1.4.3).
1.5 Zapojení do elektrické sítě. Berte v úvahu údaje týkající se elektriny na štítku s charakteristikami
1.6 Nainstalování pod pracovní plochou. Pokud pri zabudování potrebujete odstranit pracovní plochu, spojte se s dodavatelem nebo technickou asistencní službou.

Rozmery zabudování jsou 600x600x850.

Použití

2.1 Otevrení dvírek. Otevrete dvírka a naplnte pracku prádlem, roztrídeným podle barvy, stupne zašpinení a druhu tkanin.
2.2 Prací prášek a prisady. Dávkovac má následujícíásti: praní ⏻, predpírka ⏻ a aviváz (2.2.1).

Pracka je pripravená pro použití pracího prostredku v prášku (2.2.2).

Pokud chcete použít tekutý prípravek na praní (2.2.3), v prihrádce pro praní najdete modrou klapku (2.2.4), zatáhnete za ni smerem ven až na doraz, pustte ji a zustane ve vertikální poloze (2.2.5), což zabráni tomu, aby vytekl tekutý prací prostredek. Když budete chtít znovu použít prací prášek, umístete modrou klapku do horizontální polohy a zatlacte ji dozadu až na doraz tak, aby se klapka zvedla. Pamatujte si, že nesmíte

prekrocit znacku MAX, vyznacenou v prihrádce pro avivaž a tekutý prací prostredek.

2.3 Zapnutí a zvolení pracího a sušícího

programu. Po prostudování tabulky s pracími programy (strana 40) navolte ovládacem prací program (2.3.1). Zvolte dobu sušení stisknutím klávesy pro sušení ⚙️ (2.3.2). Můžete zvolit automatické nebo manuální sušení. Prvním stisknutím tlačítka pro sušení se na displeji zobrazí “aut” (automatické sušení). Po dalším stisknutí tlačítka se objeví doba manuálního sušení 00 minut a bude se zvyšovat mačkáním tlačítka mode.

Mode 1: pokud budete držet tlačitko stisknuté ⚙ doba sušení se bude prodlužovat vždy o 10 minut (od 00 min do 170 min).

Mode 2: Mackejte prerušovane tlacítko doba se prodlouží o 1 minutu po každém stisknutí.

2.4 Volba rychlosti ždímání. Mužete zvolit stupen ždímání nebo je zrušit (2.4.1, 2.4.2). Pokud zvolíte Prádlo ležící ve vode (2.4.3), praní se preruší pred záverecným ždímáním a prádlo zustane ponorené ve vode, v tomto prípade stisknete I, aby se spustilo konecné ždímání.

STŘEDNÍ ZBYTKOVÁ*VLHKOST (%)	MAXIMÁLNÍ RYCHLOSTŽDÍMÁNÍ PRACKY (r.p.m)
	600	800	1000	1200	1400
Programy pro BAVLNU	80	71	62	53	52
Progr. pro SYNTETICKÉ	80	70	70	70	70
Programy pro VLNU	100	90	90	90	90
RYCHLÝ program	100	90	80	80	80

*Zbytková vlhkost: vlhkosti obsažené v prádle po skoncení ždímání

Dole uvedené časy jsou pouze orientační a budou se lišit v závislosti na počtu kusů, velikosti a druhu prádla. Maximální možství pro naložení je 5 kg.

Vodítko pro dobu sušení		RPM
Tkanina	Naložení	1000 1400
Bavlna	5 kgr	170 min	155 min
	3 kgr	140 min	120 min
Smíšená	4 kgr	130 min	120 min
	5 kgr	90 min	80 min

DRUH PRÁDLA:

Osuška	800 gr	Tričko bavlna-polyester	150 gr
Osuška	400 gr	Tričko	250 gr
Kalhoty (dospělý)	700 gr	Pyžamo	300 gr
Kalhoty (ditě)	400 gr	Spodní prádlo	50 gr
Bavlněné tričko (dospělý)	200 gr	Povlečení	600 gr

2.5 Doprovodné funkce:

• Snadné žehlení Redukuje vrásky duna budovy.
• Máchání plus. To vám umožní chránit oblecení detí a osob s citlivou pokožkou.

- Úspora casu». Pomocí této poslední funkce je možné zkrátit dobu praní syntetického a bavlneného prádla. Stisknutím tlacítka pro zkrácení doby praní, zkrátíte trvání zvoleného pracího programu až trikrát. Doba trvání zkráceného programu se objeví na obrazovce.

2.6 Odložený start Úmožní Vám odložit spuštení zvoleného programu.

2.7 Spuštení nebo pauza

2.8 Zámek 📄. Mackáním kláves/y po dobu 3 vterin, se zaktivuje zablokování, které znemožní detem ovládání tlacítky. Deaktivuje se opetovným stisknutím kláves/y po dobu 3 vterin.

2.9 Proces praní. Mužete zkontrolovat fázi programu a zbývající cas si mužete overit.

Uživatelská doporucení:

• Ihned po nainstalování by ste meli pracku predbežne vycistit a zkontrolovat, zda funguje správne (normální praní, bez prádla a na 90°C).
• Používejte prací sácek na malé kusy prádla: kapesníky a spodní prádlo.
• Lze použít jakýkoliv prací prostredek urcený pro pracky. Doporucujeme tekuté prací prostredky pro programy praní pri nízké teplote (maximálne 40°C) pro všechny druhy látek. Nedoporucujeme používat prací prášky pro praní vlnených textilií.

Upozornení, týkající se používání:

1. Pokud zastavíte pracku stisknutím |protože chcete doplnit více prádla, ujistete se, že hladina vody nedosahuje až ke dvírkám.
2. Doplnkové funkce (a 📊) prodlužují dobu praní.
3. Doporucujeme po skoncení pracího programu nechat dvírka otevrená, aby se vyvetral vnitrek. Je možné, že budete muset pockat 2 minuty, než je otevrete. U modelu "a-b" se ujistete, že bliká kontrolka STOP. U modelu typu "c" epockejte, dokud se nevypne symbol

Po ukoncení sušícího programu bude pracka- -sušicka velmi horká, proto doporucujeme, abyste neotvírali dvere dríve, než ubehnou 2 minuty a zabránili tak nebezpecí popálení.

Údržba

3.1 Cištení dávkovace pracího prostredku. Doporucuje se provádet jednou mesícne.
3.2 Cištení Itru. Doporucuje se provádet jednou rocne.

K cištení vnejšku používejte neabrazivní prostredky a dobre vysušte jemným hadríkem.

Diagnózy

4.1 Pracka má v sobe zabudovaný diagnostický systém, který zaznamená jakoukoliv závadu a upozorní na ni. Mužete je zobrazit na obrazovce nebo když budou prerušovane svítit kontrolky na ovládacím panelu.

4.1.1 Do pracky se nenapouští voda. Zontrolujte prívod vody, prívodový kohoutek nebo vycistete prívodový ltr.
4.1.2 Nevypouští ani neždímá. Zkontrolujte stav ltru.
4.1.3 Neždímá. Promíchejte prádlo a zvolte znovu ždímání.
4.1.4 Nespustí se. Zkontrolujte, zda jsou dvírka dobre zavrená.
4.1.5 U jakéhokoliv jiného kódu. Upozornete technickou službu.

4.2 Vibrace a hluk. Zkontrolujte správnost instalace (1.1 a 1.4 této prírucky).

4.3 Voda v dávkovaci. Zkontrolujte, zda je nádržka na prací prostredek cistá (3.1).

Životní prostredí

Pracka byla navržená s ohledem na ochranu životního prostredí.

Kontrast obrazovky. Po uplynutí približne 20 minut obrazovka ztmavne, aby se ušetrila energie. kti-vujte obrazovku stisknutím jakékoliv klávesy nebo otocením ovládacem.

Chrante životní prostredí. Naložte do pracky maximální doporucené množství prádla pro každý z programu; ušetríte vodu a energii. Vždy, když je to možné, vynechejte predpírku. Nedávejte príliš pracího prostredku. Použijte Máchání plus 📄 pro osoby s citlivou kuží.

Nemíchejte prístroje s normálním domácím odpadem. Odevzdejte Vaši pracku ve speciálním sberném centru. Recyklací domácích spotrebicu zabráníte negativním dopadum na zdraví, životní prostredí a umožníte úsporu energie a zdroju. Pro více informací kontaktujte místní úrady nebo obchod, kde jste pracku zakoupili.

Tabulka programu

Program Teplota		6 kg				8 kg
		kg max		l	min min	kg max	kWhkWh l
1. Bavlna	studený, 30°C, 40°C, 50°C, 60°C	6 0,10-1,90 49-55 90-135				8	0,20-2,40 54-61		107-133
	60°C (*)	6	0,90	49	146	8	0,99	54	177
2. Syntetika	studený, 30°C, 40°C, 50°C, 60°C	3 0,10-1,00 55 74-90				4	0,15-1,20 45		79-140
3. Jemné prádlo	studený, 30°C, 40°C	3 0,10-0,55 40 50-60				4	0,10-0,55 44		55-64
4. Ina	studený, 30°C, 40°C	1 0,05-0,50 60 30-40				2	0,10-0,35 63		30-42
5. Bucní praní	studený	1	0,05	60	30	2	0,10	63	30
6. Máchání		6	0,05	30	23	8	0,05	35	28
7. Odstredování		6	0,05	0	10	8	0,05	0	12
8. Bredpírka	60°C	6	1,45	60	130	8	1,35	59	123
9. Košile	studený, 30°C, 40°C	3 0,10-0,60 55 74-76				4	0,15-0,60 45		79-123
10. Tmavé barvy	studený, 30°C, 40°C	3 0,10-0,60 68 82-84				4	0,15-0,55 74		90-134
11. Sušení jemné ho prádia		1,5	1,20	26	95	3	1,5	8	100
12. Sušení bavlny		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	studený	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Normální program 60 ° C bavlny je nejefektivnejší, co se týce kombinované spotreby energie a vody, vhodné pro praní normálne špinavého bavlneného prádla.

POZNÁMKY

- Skutecná teplota vody se muže lišit od teploty, která je uvedená pro prací cyklus, muže být nižší.

- Skutecné hodnoty kWh, litru a trvání programu se mužou lišit od uvedených hodnot v závislosti na tlaku a teplote vody v síti, teplote prostredí, kde se pracka nachází, kolísání napetí síte, na typu a množství použitého prádla a na zvolení možných doplnkových funkcí.
