Terméktípus	Mosó-szárítógép
Márka	Fagor
Modell	FE810
Mosási kapacitás	6 kg
Szárítási kapacitás	5 kg
Méretek (Ma x Sz x Mé)	850 x 600 x 600 mm
Víznyomás	0,05 - 1 MPa (0,5 - 10 kg/cm²)
Elektromos csatlakozás	220-240 V, 50 Hz
Maximális teljesítmény	Lásd az adattáblát
Maximális centrifugálási sebesség	1400 ford/perc
Programok száma	15 (pamut, szintetikus, kímélő, gyapjú, gyors stb.)
Energiafogyasztás (pamut 60°C ciklus)	0,90 kWh (6 kg töltet)
Vízfogyasztás (pamut 60°C ciklus)	49 L (6 kg töltet)
Zajszint mosás	Körülbelül 56 dB
Zajszint centrifugálás	Körülbelül 72 dB
Kiegészítő funkciók	Könnyű vasalás, Extra öblítés, Időcsökkentés, Időzített indítás, Gyermekzár
Szárítás	Automatikus vagy kézi (max. 170 perc)
Adagolótálca	Mosószer, előmosás, öblítő rekeszek
Szűrő tisztítása	Évente egyszer ajánlott
Adagolótálca tisztítása	Havonta egyszer ajánlott
Szivárgás elleni védelem	Beépített diagnosztikai rendszer
Mosási hőmérsékletek	Hideg, 30°C, 40°C, 50°C, 60°C
Készülék súlya	Körülbelül 70 kg

Gyakran ismételt kérdések - FE810 FAGOR

Hogyan kell helyesen telepíteni a FE810 mosó-szárítógépet?

Csomagolja ki a készüléket a szállítási csavarok és ékek eltávolításával. Csatlakoztassa a vízbemeneti tömlőket (hideg és opcionálisan meleg) a mellékelt új tömlőkkel. Szerelje fel a leeresztő tömlőt az utasítások szerint. Szintezze a készüléket az első és hátsó lábak állításával. Csatlakoztassa földelt konnektorba. Győződjön meg arról, hogy a víznyomás 0,05 és 1 MPa között van.

Hogyan használjuk a folyékony mosószert az adagolótálcában?

Húzza ki a mosási rekesz kék fülét az ütközésig, majd billentse függőleges helyzetbe a csapdát. Ez megakadályozza a folyékony mosószer idő előtti kifolyását. Porított mosószer esetén a csapdának vízszintes helyzetben kell maradnia.

Mi a teendő, ha a mosógép nem töltődik fel vízzel?

Ellenőrizze, hogy a vízcsap nyitva van-e, és hogy a vízbemeneti szűrő nincs-e eltömődve. Szükség esetén tisztítsa meg a szűrőt. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a szervizzel.

Hogyan aktiválható a gyermekzár?

Nyomja meg a zár gombot 3 másodpercig. Egy szimbólum jelenik meg az aktiválás megerősítéséhez. Kikapcsoláshoz nyomja meg újra 3 másodpercig.

Mi a maximális kapacitás a szárításhoz?

Ne haladja meg az 5 kg ruhaneműt a szárításhoz. A szárítási idők a textília típusától és a centrifugálási sebességtől függően változnak. Például 5 kg pamuthoz 1000 ford/perc sebességgel kb. 170 perc szárítási időre számítson.

Miért rezeg vagy zajos a mosógép?

Győződjön meg arról, hogy a készülék vízszintes, és a lábak megfelelően be vannak állítva (lásd a Telepítés szakaszt). Ellenőrizze azt is, hogy a szállítási csavarokat eltávolították. Kiegyensúlyozatlan töltet is okozhat rezgéseket.

Hogyan kell tisztítani az adagolótálcát?

Távolítsa el a tálcát maga felé húzva. Tisztítsa meg forró víz alatt puha kefével. Szárítás után helyezze vissza. Ajánlott havonta egyszer elvégezni a maradékok felhalmozódásának elkerülése érdekében.

Kinyithatom az ajtót egy ciklus alatt?

Hozzáadhat vagy eltávolíthat ruhaneműt, ha a vízszint nem túl magas. Nyomja meg a szünet gombot, várja meg, amíg az ajtó kinyílik (2 perccel a megállás után). Soha ne erőltesse a nyitást működés közben.

Hogyan használjuk az időzített indítás funkciót?

Válassza ki a kívánt programot, majd nyomja meg az Időzített indítás gombot egy késleltetés beállításához (általában akár 24 óra). Erősítse meg, és nyomja meg az Indítás gombot. A ciklus a kiválasztott időpontban kezdődik.

Mi a teendő, ha hibakód jelenik meg?

Olvassa el a kézikönyv Diagnosztika szakaszát. Ha a kód nem szerepel a listában, vagy a probléma az egyszerű ellenőrzések (vízellátás, leeresztés, töltet) után is fennáll, vegye fel a kapcsolatot a szervizzel. Ne kísérelje meg a készülék saját kezű javítását.

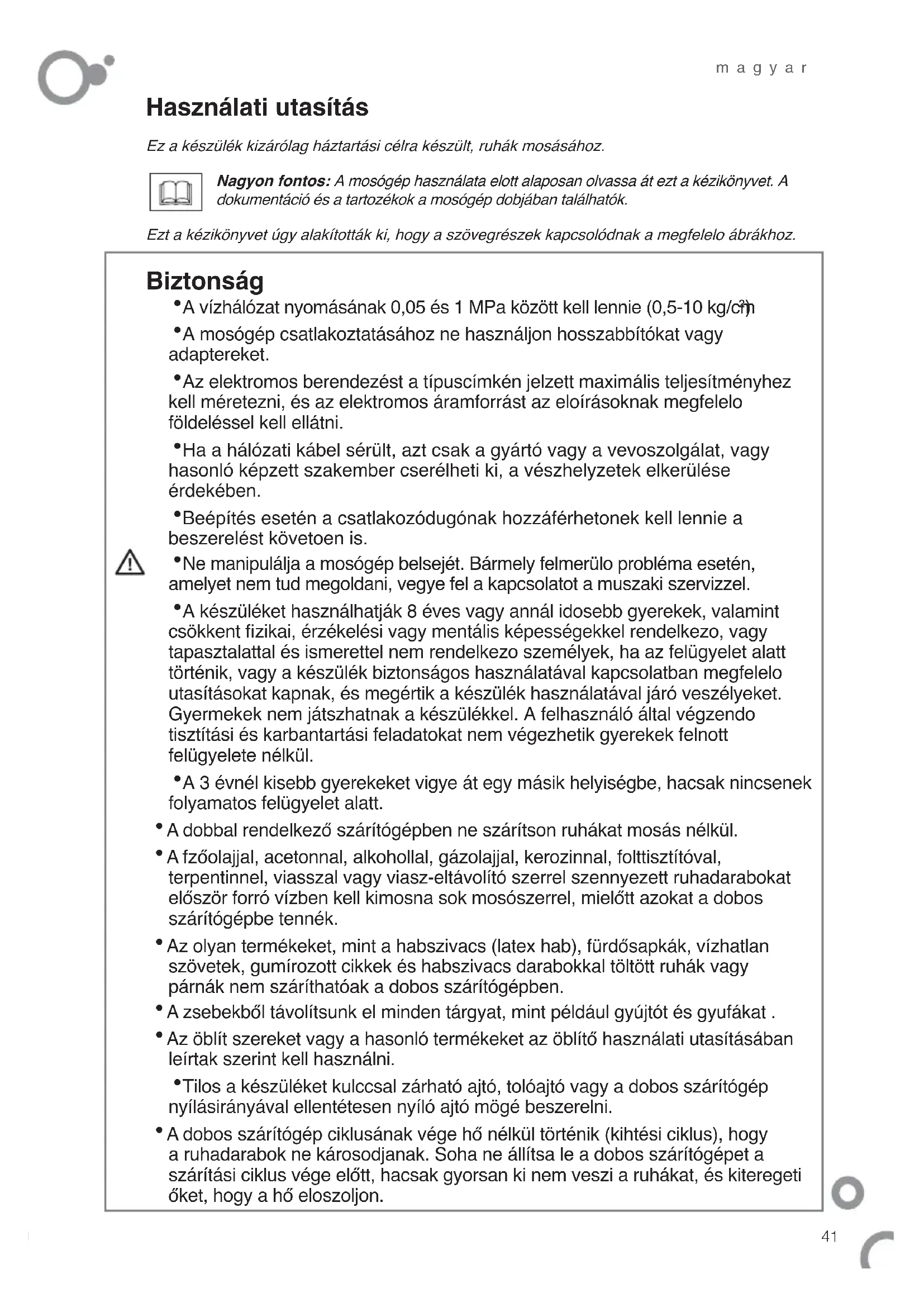

HASZNÁLATI ÚTMUTATÓ FE810 FAGOR

Ez a készülék kizárólag háztartási célra készült, ruhák mosásához.

Nagyon fontos: A mosógép használata elott alaposan olvassa át ezt a kézikönyvet. A dokumentáció és a tartozékok a mosógép dobjában találhatók.

Ezt a kézikönyvet úgy alakították ki, hogy a szövegrészek kapcsolódnak a megfelelo ábrákhoz.

Biztonság

• A vízhálózat nyomásának 0,05 és 1 MPa között kell lennie (0,5-10 kg/cm²)
• A mosógép csatlakoztatásához ne használjon hosszabbítókat vagy adaptereket.
- Az elektromos berendezést a típuscímkén jelzett maximális teljesítményhez kell méretezni, és az elektromos áramforrást az eloírásoknak megfelelo földeléssel kell ellátni.
• Ha a hálózati kábel sérült, azt csak a gyártó vagy a vevoszolgálat, vagy hasonló képzett szakember cserélheti ki, a vészhelyzetek elkerülése érdekében.
- Beépítés esetén a csatlakozódugónak hozzáférhetonek kell lennie a beszerelést követoen is.

• Ne manipulálja a mosógép belsejét. Bármely felmerülo probléma esetén, amelyet nem tud megoldani, vegye fel a kapcsolatot a muszaki szervizzel.
  • A készüléket használhatják 8 éves vagy annál idosebb gyerekek, valamint csökkent fizikai, érzékelési vagy mentális képességekkel rendelkezo, vagy tapasztalattal és ismerettel nem rendelkezo személyek, ha az felügyelet alatt történik, vagy a készülék biztonságos használatával kapcsolatban megfelelo utasításokat kapnak, és megértik a készülék használatával járó veszélyeket. Gyermekek nem játszhatnak a készülékkel. A felhasználó által végzendo tisztítási és karbantartási feladatokat nem végezhetik gyerekek felnott felügyelete nélkül.
  • A 3 évnél kisebb gyerekeket vigye át egy másik helyiségbe, hacsak nincsenek folyamatos felügyelet alatt.

• A dobbal rendelkező szárítógépben ne szárítson ruhákat mosás nélkül.
- A fzőolajjal, acetonnal, alkohollal, gázolajjal, kerozinnal, folttisztítóval, terpentinnel, viasszal vagy viasz-eltávolító szerrel szennyezett ruhadarabokat először forró vízben kell kimosna sok mosószerrel, mielőtt azokat a dobos szárítógépbe tennék.
- Az olyan termékeket, mint a habszivacs (latex hab), fürdősapkák, vízhatlan szövetek, gumírozott cikkek és habszivacs darabokkal töltött ruhák vagy párnák nem száríthatóak a dobos szárítógépben.
• A zsebekből távolítsunk el minden tárgyat, mint például gyújtót és gyufákat.
- Az öblít szereket vagy a hasonló termékeket az öblítő használati utasításában leírtak szerint kell használni.

- Tilos a készüléket kulccsal zárható ajtó, tolóajtó vagy a dobos szárítógép nyílásirányával ellentétesen nyíló ajtó mögé beszerelni.

- A dobos szárítógép ciklusának vége hő nélkül történik (kihtési ciklus), hogy a ruhadarabok ne károsodjanak. Soha ne állítsa le a dobos szárítógépet a szárítási ciklus vége előtt, hacsak gyorsan ki nem veszi a ruhákat, és kiteregeti őket, hogy a hő eloszoljon.

Beazonosítás

Azonosítsa be mosógép modelljét ("a", "b" vagy "c") összehasonlítva a kapcsolótáblát az ábrákkal.

Beszerelés

1.1 Kicsomagolás (1.1.1, 1.1.2 és 1.1.3). Vegye ki a csavarokat, és a szállításhoz használt rögzíto és záróelemeket.
1.2 A vízhálózathoz való csatlakoztatás (1.2.1, 1.2.2 és 1.2.3). Ha a mosógép engedi a melegvízben való csatlakoztatást, akkor a piros illesztésu tömlot csatlakoztassa a melegvíz ellátáshoz (1.2.4). Mindig a mosógéppel adott új tömlot használja, és dobja el a régebben használtat.
1.3 Vízleeresztés. FONTOS! Helyezze el a vízelevezeto csövet az ábrának megfeleloen.
1.4 Szintezés. Szintezze be megfeleloen a mosógépet a zaj és az elmozdulás elkerülése érdekében. Ajánlott: 1° helyezze be és ögzítse a hátsó lábakat (1.4.1); 2° helyezze el a mosógépet a végleges helyén (1.4.2); 3° helyezze el és rögzítse az elso lábakat (1.4.3).
1.5 Az elektromos hálózathoz való csatlakoztatás. Vegye mindig fi gyelembe a típuscímkén szereplo adatokat.
1.6 Munkalap alá történo beszerelés. Ha a beépítéshez le kell venni a munkalapot, akkor vegye fel a kapcsolatot a forgalmazóval vagy hívja a Muszaki Szervizt. A beépítési méretek a következok: 600x600x850 mm.

Használat

2.1 A betöltonyilás kinyitása. Nyissa ki abetöltonyilást, és tegye be a ruhákat a mosógépbe, miután azokat szín, szennyezettség és az anyag típusa szerint osztályozta.
2.2 Tisztítószer és adalékok. A tisztítószer- tartó a következo rekeszekkel rendelkezik: mosás Uelomosás ésőblíto (2.28).

A mosógép alkalmas por alakú mosószer alkalmazására (2.2.2).

Ha folyékony mosószert szeretne használni (2.2.3), a mosószer rekeszben talál egy kék kart, azt húzza kifelé ameddig csak lehet, oldja ki és hagyja függoleges helyzetben (2.2.4), amely így megakadályozza, hogy a folyékony mosószer kifolyjon. Ha ismét por alakú mosószert szeretne használni, tegye a kék kart függoleges helyzetbe, és nyomja be hátrafelé, ameddig csak

lehet, így a rekesz nyitva lesz (2.2.5). Figyeljen arra, hogy az öblítot és a folyékony mosószert ne töltse a MAX szintnél feljebb.

2.3 Bekapcsolás és a mosási és szárítási program kiválasztása. Válassza ki a mosási programot (oldal 44) a kapcsolóval (2.3.1), miután áttanulmányozta a program táblázatot. A szárítási ido kiválasztásához meg kell nyomnia a szárítás gombot ⚙️ (2.3.2). Automatikus vagy kézi szárítási mód választható ki. Amikor először nyomja meg a szárító gombot, az "aut" (automatikus szárítás) jelenik meg a kijelzőn. Amikor ismét megnyomja a gombot, 00 perces manuális szárítási idő jelenik meg, amelyet növelhet a mode gomb lenyomásával.

1. Mód: ha lenyomva tartja a gombot szárítási idő 10 perces ugrásokkal növekszik (00 perctől 170 percig).
2. Mód: Lassan nyomkodva a gombot, az ido minden egyes lenyomással 1 perccel no.

2.4 A centrifugálási sebesség kiválasztása. Kiválaszthatja a centrifugálási fokozatot vagy ki is hagyhatja (2.4.1, 2.4.2). a gyurodésmentes programot Nincs vízleeresztés (2.4.3) (2.4.3) a program megszakad az utolsó centrifugálás elott, és a ruha az öblítovízben marad. Ebben az esetben nyomja meg a gombot a végso centrifugálás elvégzéséhez.

ÁTLAGOS MARADÉK NEDVESSEGTARTALOM (%)	A MOSÓGÉP MAXIMÁLIS CENTRIFUGÁLÁSI SEBESSEGE (ford/perc)
	600	800	1000	1200	1400
PAMUT programok	80	71	62	53	52
SZINTETIKUS programok	80	70	70	70	70
GYAPJÚ programok	100	90	90	90	90
GYORS program	100	90	80	80	80

*Maradék nedvesség: a ruhák nedvesség mennyisége a centrifugálás befejeztével.

Az alábbiakban megadott szárítási funkció idők csak tájékoztatásul szolgálnak, és változhatnak a ruhák számától és méretétől, valamint a berakott ruhák összetételétől. A maximális ruhatöltet 5 kg.

Szárítási idő tájékoztató		RPM
Szövet	Ruhatöltet	1000 1400
Pamut	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Vegyes	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

RUHATÖLTET TÍPUSA:

Törölköző	800 gr	Poliészter pamut ing	150 gr
Törölköző	400 gr	Póló	250 gr
Nadrág (felnőtt)	700 gr	Pizsamák	300 gr
Nadrág (gyerek)	400 gr	Alsónemű	50 gr
Pamut ing (felnőtt)	200 gr	Ágyneműk	600 gr

2.5 Kiegészíto funkciók:

• Vasalás könnyítés. Csökkenti a ráncokat.
• Extra öblítés. Ez lehetové teszi, hogy megvédje a ruhát a gyermekek és érzékeny boru embereknél.
• Idomegtakarítás ☺Lehetséges, hogy lerövidíti a mosási idot szintetikus és pamut ruhát. A mosásido csökkentése gomb lenyomásával egészen háromszor csökkentheto a kiválasztott mosási program idotartama. A csökkent program idotartamot a kijelzo mutatja.

2.6 Késleltetett indítás G. teszi a kiválasztott program indításának késleltetését.

2.7 Beindítás vagy szüneteltetés

2.8 Zár ☐A gomb(ok) 3 másodpercnél tovább történo lenyomása esetén bekapcsol a billentyuzár, amely megakadályozza, hogy a gyerekek kezelhessék a készüléket. Ezt a funkciót feloldhatja, ha ismét lenyomja a gombo(ka)t 3 másodpercig.

2.9 Mosási folyamat. Ellenorizheti a programfázist és a fennmaradó idiot csak.

Alkalmazási javaslatok:

• Mihelyt beszerelik a mosógépet, el kell végezni egy elozetes tisztítást, és ellenorizni kell a készülék megfelelo muködését (normál mosás, ruhatöltet nélkül, 90°C-on).
• Kis ruhadarabokhoz, mint például zsebkendok, alsónemu, használjon mosózsákot.
• Bármel típusú, mosógépekhez alkalmas tisztítószer használható. Az alacsony hofokú programokhoz javasoljuk a folyékony mosószereket (max. 40°C) minden típusú anyaghoz. Nem javasoljuk por alakú mosószer használatát gyapjú termékekhez.

Használati útmutató:

1. Ha leállítja a mosógépet azért, hogy még ruhát tegyen be, megnyomva a gombot, gyozodjön meg, hogy a víz nem éri el a betöltonyílást.

2. A kiegészíto funkciók (és ) megnövelik a mosási idotartamot.

3. A mosási program befejeztével javasoljuk, hogy hagyja nyitva a betöltonyilást, hogy a belseje kiszellozzön. Lehet, hogy várnia kell 2 percet, hogy ki tudja nyitni. Az "a-b" modellek esetében ellenorizze, hogy a STOP jelzolámpa villog. Az "c" típusú készülékeknél várjon, amíg a szimbólum kialszik

⚠️ Miután befejezte a szárítási programot, a mosószárítógép nagyon forró lesz, ezért az égési sérülések elkerülése érdekében nem javasoljuk, hogy 2 perc eltelte elott kinyissa a készülék ajtaját.

3 Karbantartás

3.1 A mosószertároló tisztítása. Javasolt egy-szer egy hónapban elvégezni
3.2 A szuro tisztítása. Javasolt egyszer egy évben elvégezni.

A külso tisztításhoz, használjon nem dörzsha-tású termékeket, majd szárítsa meg oket egy puha törlokendovel.

4 Hibakeresés

4.1 A mosógépbe beépítettek egy hibakereso rendszert, amely bármely hiba esetén az érzékeli, és arról tájékoztat. Ezeket a készülék kijelzojén megjeleníti, vagy a kapcsolótábla jelzolámpái szakaszosan világítanak.

4.1.1 Nincs víz a mosógépben. Ellenorizze a vízellátást, a bemeneti csapot, vagy tisztítsa meg a bemeneti szurot.
4.1.2 Nem üríti ki a vizet és nem centrifugál. Ellenorizze a szuro állapotát.
4.1.3 Nem centrifugál. Mozgassa át a ruhákat, és válassza ki ismét a centrifugálást.
4.1.4 A program nem indul el. Hívja a muszaki szervizt.
4.1.5 Bármely más kód esetén. Hívja a muszaki szervizt.

4.2 Vibráció és zaj. Ellenorizze, hogy a beszerelés megfelelo-e (a jelen kézikönyv 1.1 és 1.4 pontjai).

4.3 Víz van a mosószertárolóban. Ellenorizze, hogy a mosószertároló rekesz tiszta-e (3.1).

5 Környezetvédelem

Ezt a mosógépet a környezetvédelemre tekintettel tervezték.

Kijelzo kontraszt. 20 perc elteltével a kijelzo elsötétül, hogy energiát takarítson meg. A kijelzo aktiválásához nyomja meg bármelyik gombot vagy tekerje el a kapcsolót.

Övja meg környezetét. A mosógépet az egyes programoknál javasolt maximális kapacitással használja, így vizet és energiát takarít meg. Amikor csak lehetséges, ne használjon elomosást. Ne egyen bele túl sok tisztítószert.

Elektromos és elektronikus hulladékok kezelése.

Ne dobja el a készülékeket az általános háztartási szeméthez keverve. Mosógépét adja le egy erre kijelölt gyujtoközpontban. Az elektromos háztartási cikkek újrahasznosítása kiküszöböli a negatív egész-ségügyi, környezeti hatásokat, és ezáltal energiát és eroforrásokat takaríthatunk meg. További információ-ért vegye fel a kapcsolatot a helyi hatóságokkal vagy azzal a bolttal, ahol mosógépét vásárolta.

Programatáblázat

Program Homérséklet		6 kg				8 kg
				1	min min		kWhkWh l
1. Pamut	hideg, 30°C, 40°C, 50°C, 60°C	6 0,10-1,90 49-55 90-135				8 0,20-2,40 54-61			107-133
	60°C (*)	6	0,90	49 146		8	0,99	54	177
2. Szintetikus	hideg, 30°C, 40°C, 50°C, 60°C	3 0,10-1,00 55 74-90				4 0,15-1,20 45			79-140
3. Kényes textil	hideg, 30°C, 40°C	3 0,10-0,55 40 50-60				4 0,10-0,55 44			55-64
4. Gyapjú	hideg, 30°C, 40°C	1 0,05-0,50 60 30-40				2 0,10-0,35 63			30-42
5. Kézi mosás	hideg	1	0,05	60	30	2	0,10	63	30
6. Oblítés		6	0,05	30	23	8	0,05	35	28
7. Zetrifuga		6	0,05	0	10	8	0,05	0	12
8. Blómosás	60°C	6	1,45	60	130	8	1,35	59	123
9. Ihgek	hideg, 30°C, 40°C	3 0,10-0,60 55 74-76				4 0,15-0,60 45			79-123
10. Tét színek	hideg, 30°C, 40°C	3 0,10-0,60 68 82-84				4 0,15-0,55 74			90-134
11. Kényes textil szárítás		1,5	1,20	26	95	3	1,5	8	100
12. Pamut szárítás		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	hideg	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) A normal pamut program 60 °C, a leghatékonyabb szempontjából energia és viz kombinált fogyasztás szempontjából, és normal szennyezettségu pamut szövetek mosására alkalmasak.

MEGJEGYZÉSEK

- A "kikapcsolt módban" és a "kikapcsolás nélküli módban" fogyasztott energia:

Modellek
"a", "b"	"c"
0,44W/0,47W	0,45W/0,48W

- A víz tényleges homérséklete a mosási ciklusnál eltérhet a megadott homérséklettol, lehet alacsonyabb is. - A valós kWh, liter és program idotartam értékek a jelzettektol eltérhetnek a vízhálózat nyomásától és homérsékletétol, annak a helyiségnek a homérsékletétol függoen, ahol a mosógép található, a hálózati feszült-ség változásától, a használt ruha típusától és mennyiségétol függoen, valamint a további lehetséges opciók kiválasztásának függvényében.
