Tipus de producte	Rentadora assecadora
Marca	Fagor
Model	FE810
Capacitat de rentat	6 kg
Capacitat d'assecat	5 kg
Dimensions (A x A x F)	850 x 600 x 600 mm
Pressió d'aigua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentació elèctrica	220-240 V, 50 Hz
Potència màxima	Veure placa de característiques
Velocitat de centrifugat màxima	1400 rpm
Nombre de programes	15 (incloent cotó, sintètics, delicat, llana, ràpid, etc.)
Consum d'energia (cicle cotó 60°C)	0,90 kWh (càrrega 6 kg)
Consum d'aigua (cicle cotó 60°C)	49 L (càrrega 6 kg)
Nivell sonor rentat	Aproximadament 56 dB
Nivell sonor centrifugat	Aproximadament 72 dB
Funcions complementàries	Planxat fàcil, Esbandit extra, Reducció de temps, Inici diferit, Bloqueig infantil
Assecat	Automàtic o manual (fins a 170 min)
Calaix de productes	Compartiments de detergent, pre-rentat, suavitzant
Neteja del filtre	Recomanat una vegada a l'any
Neteja del calaix de productes	Recomanat una vegada al mes
Protecció contra fuites	Sistema de diagnòstic integrat
Temperatures de rentat	Fred, 30°C, 40°C, 50°C, 60°C
Pes de l'aparell	Aproximadament 70 kg

Preguntes freqüents - FE810 FAGOR

Com instal·lar correctament la rentadora assecadora FE810?

Desembaleu l'aparell traient els cargols de transport i les falques. Connecteu les mànegues d'entrada d'aigua (freda i eventualment calenta) amb els flexibles nous proporcionats. Instal·leu la mànega de desguàs seguint les indicacions. Anivelleu l'aparell ajustant els peus davanters i posteriors. Endolleu a una presa de corrent amb presa de terra. Assegureu-vos que la pressió d'aigua estigui entre 0,05 i 1 MPa.

Com utilitzar el detergent líquid al calaix de productes?

Estireu la llengüeta blava del compartiment de rentat cap a fora fins al límit, després feu bascular la trapa en posició vertical. Això evitarà que el detergent líquid surti prematurament. Per al detergent en pols, la trapa ha de romandre en posició horitzontal.

Què fer si la rentadora no s'omple d'aigua?

Comproveu que l'aixeta d'entrada d'aigua estigui oberta i que el filtre d'entrada d'aigua no estigui obstruït. Netegeu el filtre si cal. Si el problema persisteix, poseu-vos en contacte amb el servei tècnic.

Com activar el bloqueig infantil?

Premeu la tecla de bloqueig durant 3 segons. Es mostrarà un símbol per confirmar l'activació. Per desactivar-lo, premeu de nou durant 3 segons.

Quina és la capacitat màxima per a l'assecat?

No supereu els 5 kg de roba per a l'assecat. Els temps d'assecat varien segons el tipus de teixit i la velocitat de centrifugat. Per exemple, per a 5 kg de cotó a 1000 rpm, prevegeu aproximadament 170 minuts d'assecat.

Per què la rentadora vibra o fa soroll?

Assegureu-vos que l'aparell estigui anivellat i que els peus estiguin ben ajustats (vegeu la secció Instal·lació). Comproveu també que els cargols de transport s'hagin tret. Una càrrega desequilibrada també pot provocar vibracions.

Com netejar el calaix de productes?

Traieu el calaix estirant-lo cap a vosaltres. Netegeu-lo amb aigua calenta i un raspall suau. Torneu-lo a col·locar després d'assecar-lo. Es recomana fer-ho un cop al mes per evitar l'acumulació de residus.

Puc obrir la porta durant un cicle?

Podeu afegir o treure roba si el nivell d'aigua no és massa alt. Premeu el botó de pausa, espereu que la porta es desbloquegi (2 minuts després de l'aturada). No forceu mai l'obertura durant el funcionament.

Com utilitzar la funció d'inici diferit?

Seleccioneu el programa desitjat, després premeu el botó d'inici diferit per programar un retard (generalment fins a 24 h). Confirmeu i premeu Inici. El cicle començarà a l'hora escollida.

Què fer si es mostra un codi d'error?

Consulteu la secció Diagnòstic del manual. Si el codi no apareix a la llista o si el problema persisteix després d'haver comprovat els punts senzills (entrada d'aigua, desguàs, càrrega), poseu-vos en contacte amb el servei tècnic. No intenteu reparar l'aparell vosaltres mateixos.

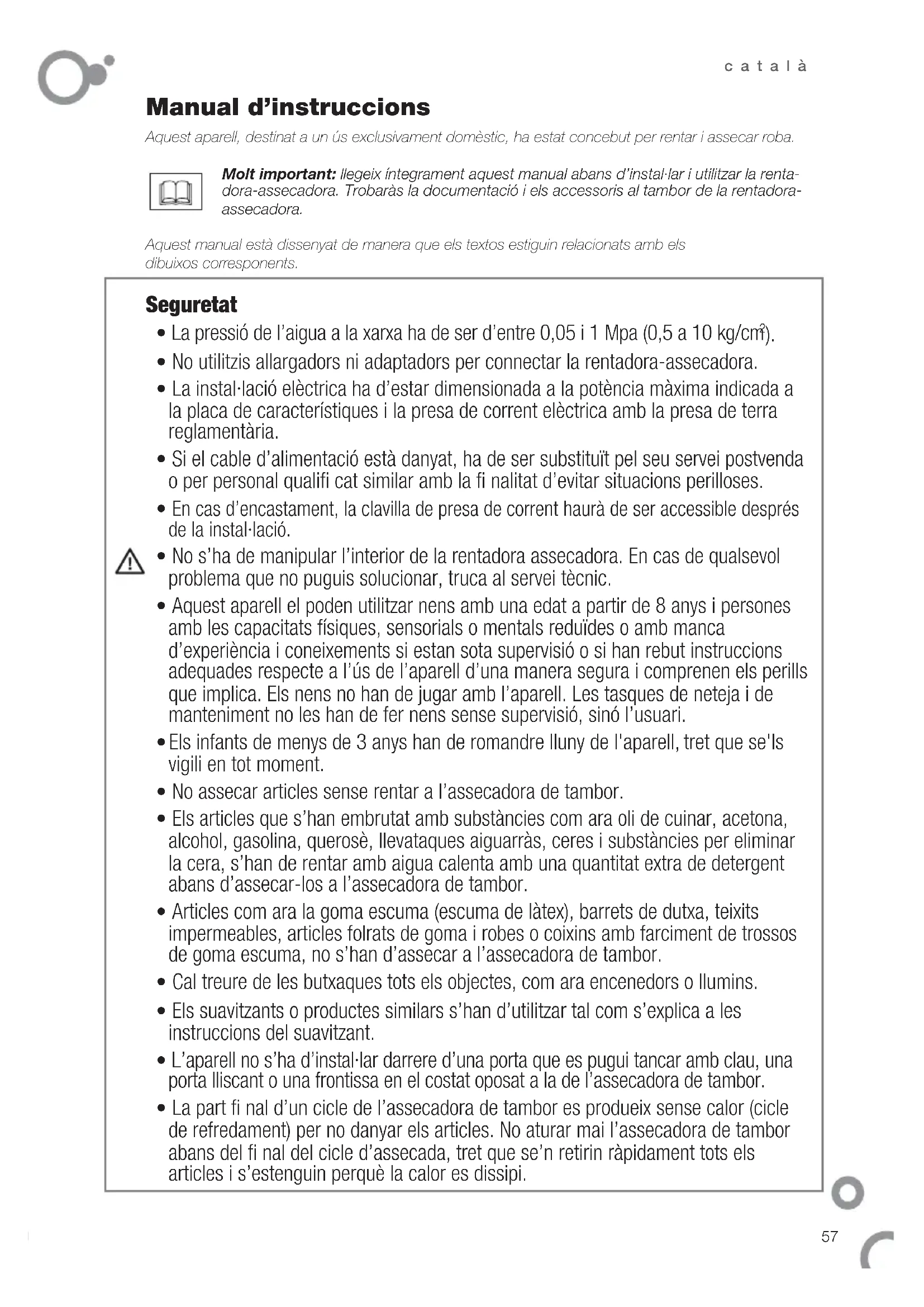

MANUAL D'USUARI FE810 FAGOR

Aquest aparell, destinat a un ús exclusivament domèstic, ha estat concebut per rentar i assecar roba.

Molt important: llegeix íntegrament aquest manual abans d'instal·lar i utilitzar la rentadora-assecadora. Trobaràs la documentació i els accessoris al tambor de la rentadora-assecadora.

Aquest manual està dissenyat de manera que els textos estíguin relacionats amb els dibuixos corresponents.

Seguretat

• La pressió de l'aigua a la xarxa ha de ser d'entre 0,05 i 1 Mpa (0,5 a 10 kg/cm²).
• No utilitzis allargadors ni adaptadors per connectar la rentadora-assecadora.
• La instal·lació elèctrica ha d'estar dimensionada a la potència màxima indicada a la placa de característiques i la presa de corrent elèctrica amb la presa de terra reglamentària.
• Si el cable d'alimentació està danyat, ha de ser substituït pel seu servei postvenda o per personal qualifi cat similar amb la fi nalitat d'evitar situacions perilloses.
• En cas d'encastament, la clavilla de presa de corrent haurà de ser accessible després de la instal·lació.

!

- No s'ha de manipular l'interior de la rentadora assecadora. En cas de qualsevol problema que no puguis solucionar, truca al servei tècnic.

- Aquest aparell el poden utilitzar nens amb una edat a partir de 8 anys i persones amb les capacitats físiques, sensorials o mentals reduïdes o amb manca d'experiència i coneixements si estan sota supervisió o si han rebut instruccions adequades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica. Els nens no han de jugar amb l'aparell. Les tasques de neteja i de manteniment no les han de fer nens sense supervisió, sinó l'usuari.

- Els infants de menys de 3 anys han de romandre lluny de l'aparell, tret que se'ls vigili en tot moment.

- No assecar articles sense rentar a l'assecadora de tambor.

- Els articles que s'han embrutat amb substàncies com ara oli de cuinar, acetona, alcohol, gasolina, querosè, llevataques aiguarràs, ceres i substàncies per eliminar la cera, s'han de rentar amb aigua calenta amb una quantitat extra de detergent abans d'assecar-los a l'assecadora de tambor.

- Articles com ara la goma escuma (escuma de làtex), barrets de dutxa, teixits impermeables, articles folrats de goma i robes o coixins amb farciment de trossos de goma escuma, no s'han d'assecar a l'assecadora de tambor.

- Cal treure de les butxaques tots els objectes, com ara encenedors o llumins.

- Els suavitzants o productes similars s'han d'utilitzar tal com s'explica a les instruccions del suavitzant.

- L'aparell no s'ha d'instal·lar darrere d'una porta que es pugui tancar amb clau, una porta lliscant o una frontissa en el costat oposat a la de l'assecadora de tambor.

- La part fi nal d'un cicle de l'assecadora de tambor es produeix sense calor (cicle de refredament) per no danyar els articles. No aturar mai l'assecadora de tambor abans del fi nal del cicle d'assecada, tret que se'n retirin ràpidament tots els articles i s'estenguin perquè la calor es dissipi.

Identifi cació

Identifi ca el model de la teva rentadora assecadora ("a", "b" o "c") comparant la placa de comandaments amb les il·lustracions.

Instal·lació

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retira els cargols i els elements d'ancoratge i de bloqueig utilitzats per transportar l'aparell.
1.2 Connexió a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Si la rentadora-assecadora admet presa d'aigua calenta, connecta la mànega amb ràcord vermell a la presa d'aigua calenta (1.2.4). Utilitza sempre la mànega nova que se subministra i elimina les que has utilitzat anteriorment.
1.3 Desguàs ⚠️ IMPORTANT! Col·loca la mène- ga al desaigüe respectant les cotes del dibuix.
1.4 Anivellament. Anivella correctament la rentadora-assecadora per evitar sorolls i desplaçaments. És recomanable: 1r: assentar i fi xar les potes del darrere (1.4.1); 2n: ubicar la rentadora-assecadora al seu lloc defi nitiu (1.4.2); 3r: assentar i fi xar les potes del davant (1.4.3).
1.5 Connexió a la xarxa elèctrica. Tingues en compte les dades eléctriques de la placa de característiques.
1.6 Instal·lació a sota del taulell de cuina. Si per necessitat d'encastament has de retirar el taulell de cuina, contacta amb el distribuidor o amb el Servei d'Assistència Tècnica.

Les dimensions d'encastament han de ser 600 x 600 x 850.

Ús

2.1 Obertura de l'escotilla.
2.2 Detergent i additius. Carrega la roba a la rentadora-assecadora després d'haver-la classifi cat per color, brutícia i tipus de teixit. La cubeta té els compartiments següents: rentat 🚗, prerentat 🚗suavitzant (2.2.1).

Totes les rentadores estan preparades per a detergent en pols (2.2.2)

Si desitges emprar detergent líquid (2.2.3) en el compartiment de rentada trobaràs una pestanya blava; estira d'ella cap a fora fi ns que faci topall, deixa-la anar i quedarà en posició vertical (2.2.4). Això evita que se n'escapi el detergent líquid.

Per a tornar a utilitzar detergent en pols colloca la pestanya blava en posició horitzontal i empeny-la cap enrere fi ns que faci topall; així la comporta és oberta (2.2.5).

Recorda que no has de superar el nivell MAX. marcat al compartiment del suavitzant.

2.3 Encesa i selecció del programa de rentat i d'assecada. Selecciona el programa de rentat (2.3.1) amb el comandament després d'haver consultat la taula de programes (pagine 60). Per seleccionar el temps d'assecada has de pitjar la tecla d'assecada (2.3.2). L'usuari pot seleccionar una assecada automàtica o una assecada manual. Amb la primera pitjada de la tecla d'assecada la pantalla mostrarà "aut" (assecada automàtica). Si torna a pitjar la tecla, la pantalla mostrarà 00 min d'assecada manual temporitzada, que anirà augmentant en funció del mode en què es pitgi la tecla.

Mode 1: mantenint pitjada la tecla ☑ el temps d'assecada augmenta de 10 en 10 minuts (de 00 min a 170 min).

Mode 2: pitjant pausadamente la tecla el temps incrementa 1 minut amb cada pitjada.

2.4 Selecció de la velocitat de centrifugació.

Pots triar el grau de centrifugació o eliminarla (2.4.1, 2.4.2). Si selecciones Antiarrugues/Flot (2.4.3), el rentat s'interromp abans de la centrifugació fi nal i la roba queda submergida en aigua. Pitja per fer la centrifugació fi nal.

HUMITAT RESIDUAL* MITJANA (%)	VELOCITAT DE CENTRIFUGACIÓ MÀXIMA DE LA RENTADORA (r.p.m)
	600	800	1000	1200	1400
Programes de COTÓ	80	71	62	53	52
Programes SINTÈTIC	80	70	70	70	70
Programes de LLANA	100	90	90	90	90
Programe RÀPID	100	90	80	80	80

*Humitat residual: quantitat d'humitat que conté la roba al fi nal de la fase de centrifugació

Els temps de la funció d'assecada proporcionats tot seguit són orientatius i varien en funció del nombre de peces de roba, de la mida i de la composició de la càrrega. Només s'hi pot carregar un màxim de 5 kg de bugada.

Guia de temps d'assecada RPM
Teixit	Càrrega 1	1000 1400
Cotó	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Mixt	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

CLASSIFICACIÓ DE CÀRREGA:

Tovallola bany	800 gr	Camisa cotó polièster	150 gr
Tovallola bany	400 gr	Samarreta	250 gr
Pantaló adult	700 gr	Pijames	300 gr
Pantaló nen	400 gr	Llenceria	50 gr
Camisa cotó adult	200 gr	Llençols	600 gr

2.5 Funcions addicionals:

• Fàcil planxament ^a . Redueix la formació d'arrugues.
• Esbandida extra ^+ . TPermet protegir les peces dels nens i de les persones amb pells sensibles.
• Reducció de temps Se'n recomana l'ús tret en el cas de peces brutes. Aquesta funció us permet estalviar energia i temps. Alhora, allargareu la vida de les vostres peces de roba. Si prems el botó de reducció de temps es reduirà la durada del programa de rentada seleccionat fi ns a tres vegades. El valor de la durada del programa reduït s'indicarà a la pantalla.

2.6 Retard horari. Et permetrà d'endarrerir l'hora de l'inici del rentat.

2.7 Posada en marxa o pausa

2.8 Bloqueig □ Mantenint pitjada o pitjades la tecla o tecles durant 3 segons s'activa el bloqueig per evitar que els nens manipulin l'aparell. Es desactiva mantenint de nou pitjada o pitjades la tecla o tecles durant 3 segons més.

2.9 Procés de rentat i/o assecada. Pots comprovar la fase del programa.

Recomanacions d'ús:

• Just després d'instal·lar la rentadora has de fer una neteja prèvia i comprovar que funciona correctament (rentat normal, sense roba i a 90°C).
• Utilitza una bossa de rentat per a peces de roba petites: mocadors i roba interior.
• Es poden usar tot tipus de detergents per a rentadores. Per a programes de rentatge a baixa temperatura (màxim 40°C) per a tot tipus de teixits es recomana fer servir detergents líquids. No es recomana fer servir detergent en pols per al rentatge de teixits de llana.

1. Si atures la rentadora per afegir-hi més roba pitjant, assegura't que el nivell d'aigua no arribi al de l'escotilla.
2. Les functions addicionals (☐ y ☑) incrementen el temps de rentat.
3. Una vegada fi nalitzat el programa de rentada es recomana deixar oberta la porta per tal de ventilar l'interior. És possible que calgui esperar
4. 2 minutes per poder obrir-la. En els models “a-b” assegura’t que el pilot STOP parpelleja. En els models de tipus “c” espera fins que s’apagui el símbolse ➔.

Un cop hagi acabat el programa d'assecada, la rentadora-assecadora estarà molt calenta, per la qual cosa aconsellem que no obris la porta fi ns que no hagin passat 2 minuts per evitar cremades.

Manteniment

3.1 Limpieza de la cubeta de detergente. És recomanable netejar-la un cop al mes.
3.2 Neteja del fi ltre. És recomanable netejarlo un cop a l'any.

Per netejar l'exterior de la rentadora, utilitza productes no abrasius i eixuga-la bé amb un drap suau.

Diagnòstics

4.1 La rentadora incorpora un sistema de diagnòstic que detecta i avisa en cas que es produeixi qualsevol tipus d'incidència. Podràs visualitzar-les a la pantalla o quan s'il·luminin intermitentment els pilots del panell de comandaments.

4.1.1 No entra aigua a la rentadora. Revisa el subministrament d'aigua i l'aixeta d'entrada, o neteja el fi ltre d'entrada.
4.1.2 Ni desaigua ni centrifuga. Comprova l'estat del fi ltre.
4.1.3 No centrifuga. Remou la roba i torna a seleccionar el programa de centrifugació.
4.1.4 No es posa en marxa. Comprova que l'escotilla és ben tancada.
4.1.5 Amb qualsevol altre codi. Avisa el servei tècnic.

4.2 Vibracions o sorolls. Revisa que la rentadora estigui instal·lada correctament (apartats 1.1 i 1.4 d'aquest manual).
4.3 Aigua a la cubeta. Comprova que la cubeta de detergent está neta (3.1).

Medi ambient

Aquesta rentadora ha estat dissenyada pensant en la conservació del medi ambient.

Contrast de la pantalla. Al cap d'uns 20 minuts, la pantalla s'enfosqueix per estalviar energi. Per activar la pantalla, cal pitjar qualsevol tecla o girar el comanda-ment.

Respecta el medi ambient. Carrega la rentadora a la màxima capacitat recomanada per a cada programa; estalviaràs aigua i energia. Evita el prerentat sempre que puguis. No t'excedeixis amb la quantitat de detergent. Utilitza l'esbandida extra 📄 per a peces de roba de persones amb la pell sensible.

Gestió de residus d'aparells elèctrics i electrònics.

No eliminis els aparells mesclant-los amb residus domèstics generals. Lliura la teva rentadora en un centre especial de recollida. El reciclatge d'electrodomèstics evita consequències negatives per a la salut i el medi ambient, i permet estalviar energia i recursos. Per a més informació, contacta amb les autoritats locals o amb l'establiment on vas adquirir la rentadora.

Taula de programmes

Programe Temperatura		6 kg				8 kg
				I	min min	kg max	kWhkWh l
1. Cotó	fred, 30°C, 40°C, 50°C, 60°C	6 0,10-1,90 49-55		90-135		8	0,20-2,40 54-61		107-133
	60°C (*)	6	0,90	49	146	8	0,99 54		177
2. Sintètic	fred, 30°C, 40°C, 50°C, 60°C	3 0,10-1,00 55 74-90				4	0,15-1,20 45		79-140
3. Delicat	fred, 30°C, 40°C	3 0,10-0,55 40 50-60				4	0,10-0,55 44		55-64
4. Llana	fred, 30°C, 40°C	1 0,05-0,50 60 30-40				2	0,10-0,35 63		30-42
5. Bentada a mà	fred	1	0,05	60	30	2	0,10	63	30
6. Esbandida		6	0,05	30	23	8	0,05	35	28
7. Centrifugació		6	0,05	0	10	8	0,05	0	12
8. Prerentat	60°C	6	1,45	60	130	8	1,35	59	123
9. Camisas	fred, 30°C, 40°C	3 0,10-0,60 55 74-76				4	0,15-0,60 45		79-123
10.oba fosca	fred, 30°C, 40°C	3 0,10-0,60 68 82-84				4	0,15-0,55 74		90-134
11. Assecada delicat		1,5	1,20	26	95	3	1,5	8	100
12. Assecada normal		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Ràpid 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	fred	1	0,05	22	15	1	0,10	25	15
15. Mixto 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Programa normal de cotó a 60°C més eficient en termes de consum combinat d'energia i aigua, adequat per rentar teixits de cotó de brutesa normal.

NOTAS

- Potència consumida en "mode apagat" i "mode sense apagar":

Model
"a", "b"	"c"
0,44W/0,47W	0,45W/0,48W

- La temperatura real de l'aigua pot diferir de la temperatura indicada per al cicle de rentatge i pot ser més baixa.

- Els valors reals de kWh, litres i durada del programa poden diferir dels que s'indiquen en funció de la pressió i de la temperatura de l'aigua de xarxa, de la temperatura del recinte on es trobi la rentadora, de les fluctuacions en la tensió de la xarxa, del tipus i de la quantitat de roba utilitzada i de les possibles opcions addicionals seleccionades.
