Produkttype	Vaskemaskine med tørretumbler
Mærke	Fagor
Model	FE810
Vaskekapacitet	6 kg
Tørrekapacitet	5 kg
Mål (H x B x D)	850 x 600 x 600 mm
Vandtryk	0,05 til 1 MPa (0,5 til 10 kg/cm²)
Strømforsyning	220-240 V, 50 Hz
Maksimal effekt	Se typeskilt
Maksimal centrifugeringshastighed	1400 o/min
Antal programmer	15 (bl.a. bomuld, syntetisk, skåneprogram, uld, hurtig, osv.)
Energiforbrug (bomuldsprogram 60°C)	0,90 kWh (fyldning 6 kg)
Vandforbrug (bomuldsprogram 60°C)	49 L (fyldning 6 kg)
Støjniveau vask	Cirka 56 dB
Støjniveau centrifugering	Cirka 72 dB
Ekstrafunktioner	Let at stryge, Ekstra skyl, Tidsbesparelse, Udskudt start, Børnesikring
Tørring	Automatisk eller manuel (op til 170 min)
Vaskemiddelbeholder	Rum til vaskemiddel, forvask, skyllemiddel
Rengøring af filter	Anbefales en gang om året
Rengøring af vaskemiddelbeholder	Anbefales en gang om måneden
Beskyttelse mod lækage	Indbygget diagnosesystem
Vasketemperaturer	Kold, 30°C, 40°C, 50°C, 60°C
Apparatets vægt	Cirka 70 kg

Ofte stillede spørgsmål - FE810 FAGOR

Hvordan installerer jeg vaskemaskinen FE810 korrekt?

Pak apparatet ud ved at fjerne transportsikringerne og kilerne. Tilslut vandindtagsslangerne (koldt og evt. varmt) med de medfølgende nye slanger. Installer afløbsslangen i overensstemmelse med anvisningerne. Niveller apparatet ved at justere for- og bagfødder. Tilslut til en stikkontakt med jord. Sørg for, at vandtrykket er mellem 0,05 og 1 MPa.

Hvordan bruges flydende vaskemiddel i vaskemiddelbeholderen?

Træk den blå tap i vaskerummet helt ud til stoppen, og vip derefter lågen i lodret position. Dette forhindrer flydende vaskemiddel i at løbe ud for tidligt. Til pulvervaskemiddel skal lågen forblive i vandret position.

Hvad gør jeg, hvis vaskemaskinen ikke fyldes med vand?

Kontrollér, at vandhanen er åben, og at vandindløbsfilteret ikke er tilstoppet. Rengør filteret om nødvendigt. Hvis problemet fortsætter, kontakt teknisk service.

Hvordan aktiveres børnesikringen?

Tryk på låseknappen i 3 sekunder. Et symbol vises for at bekræfte aktivering. For at deaktivere skal du trykke igen i 3 sekunder.

Hvad er den maksimale kapacitet til tørring?

Overskrid ikke 5 kg tøj til tørring. Tørretiderne varierer afhængigt af tekstiltype og centrifugeringshastighed. For eksempel, til 5 kg bomuld ved 1000 o/min, forvent cirka 170 minutters tørretid.

Hvorfor vibrerer eller larmer vaskemaskinen?

Sørg for, at apparatet er i vater, og at fødderne er korrekt justeret (se installationsafsnittet). Kontrollér også, at transportsikringerne er fjernet. Ubalanceret last kan også forårsage vibrationer.

Hvordan rengøres vaskemiddelbeholderen?

Træk beholderen ud ved at trække den mod dig. Rengør den under varmt vand med en blød børste. Sæt den tilbage efter tørring. Det anbefales at gøre dette en gang om måneden for at undgå ophobning af rester.

Kan jeg åbne lågen under et program?

Du kan tilføje eller tage tøj ud, hvis vandstanden ikke er for høj. Tryk på pauseknappen, vent på, at døren låses op (2 minutter efter stop). Tving aldrig døren op under drift.

Hvordan bruges funktionen udskudt start?

Vælg det ønskede program, tryk derefter på knappen Udskudt start for at programmere en forsinkelse (normalt op til 24 timer). Bekræft og tryk på Start. Programmet starter på det valgte tidspunkt.

Hvad gør jeg, hvis en fejlkode vises?

Se afsnittet Diagnose i vejledningen. Hvis koden ikke er angivet, eller problemet fortsætter efter at have kontrolleret de enkle punkter (vandindtag, dræning, belastning), kontakt teknisk service. Forsøg ikke selv at reparere apparatet.

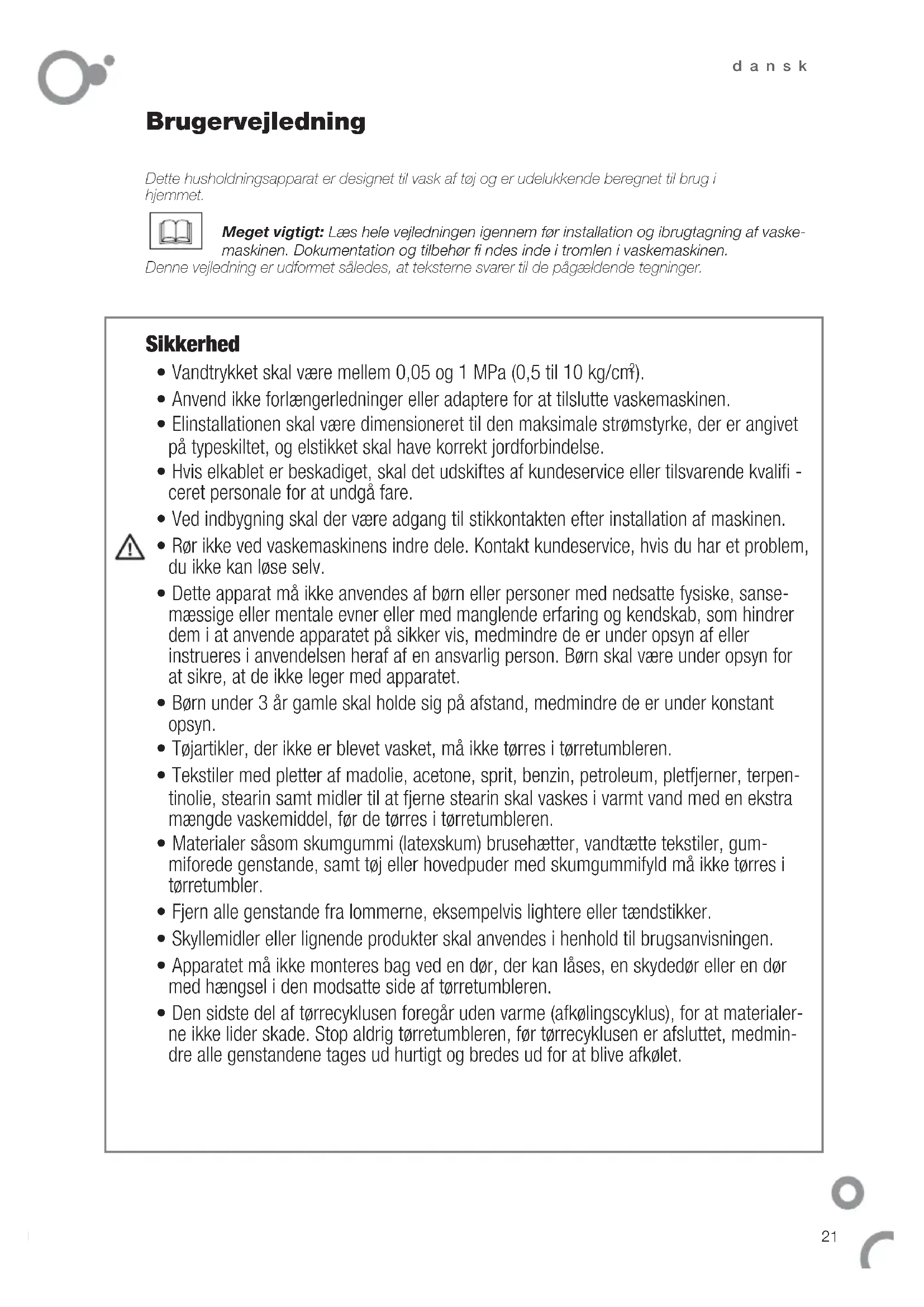

BRUGSANVISNING FE810 FAGOR

Dette husholdningsapparat er designet til vask af tøj og er udelukkende beregnet til brug i hjemmet.

Meget vigtigt: Læs hele vejledningen igennem før installation og ibrugtagning af vaskemaskinen. Dokumentation og tilbehør findes inde i tromlen i vaskemaskinen.

Denne vejledning er udfornet således, at teksterne svarer til de pågældende tegninger.

Sikkerhed

• Vandtrykket skal være mellem 0,05 og 1 MPa (0,5 til 10 kg/cm²).
• Anvend ikke forlængerledninger eller adaptere for at tilslutte vaskemaskinen.
• Einstallationen skal være dimensioneret til den maksimale strømstyrke, der er angivet på typeskiltet, og elstikket skal have korrekt jordforbindelse.
• Hvis elkablet er beskadiget, skal det udskiftes af kundeservice eller tilsvarende kvalifi - ceret personale for at undgå fare.
• Ved indbygning skal der være adgang til stikkontakten efter installation af maskinen.
• Rør ikke ved vaskemaskinens indre dele. Kontakt kundeservice, hvis du har et problem, du ikke kan løse selv.
• Dette apparat må ikke anvendes af børn eller personer med nedsatte fysiske, sanse-mæssige eller mentale evner eller med manglende erfaring og kendskab, som hindrer dem i at anvende apparatet på sikker vis, medmindre de er under opsyn af eller instrueres i anvendelsen heraf af en ansvarlig person. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.
• Børn under 3 år gamle skal holde sig på afstand, medmindre de er under konstant opsyn.
• Tøjartikler, der ikke er blevet vasket, må ikke tørres i tørretumbleren.
• Tekstiler med pletter af madolie, acetone, sprit, benzin, petroleum, pletfjerner, terpentinolie, stearin samt midler til at fjerne stearin skal vaskes i varmt vand med en ekstra mængde vaskemiddel, før de tørres i tørretumbleren.
• Materialer såsom skumgummi (latexskum) brusehætter, vandtætte tekstiler, gum-miforede genstande, samt tøj eller hovedpuder med skumgummifyld må ikke tørres i tørretumbler.
• Fjern alle genstande fra lommerne, eksempelvis lightere eller tændstikker.
• Skyllemidler eller lignende produkter skal anvendes i henhold til brugsanvisningen.
• Apparatet må ikke monteres bag ved en dør, der kan låses, en skydedør eller en dør med hængsel i den modsatte side af tørretumbleren.
• Den sidste del af tørrecyklusen foregår uden varme (afkølingscyklus), for at materialerne ikke lider skade. Stop aldrig tørretumbleren, før tørrecyklusen er afsluttet, medmindre alle genstandene tages ud hurtigt og bredes ud for at blive afkølet.

Identifi kation

1.1 Udpakning (1.1.1, 1.1.2 og 1.1.3). Fjern skruer samt forankrings- og sikringsdele, der er anvendt ved transporten.
1.2 Tilslutning til vandforsyningsnettet (1.2.1, 1.2.2 og 1.2.3). Hvis vaskemaskinen har varmtvandsindløb, skal slangen med rød forskruning forbindes til varmtvandshanen (1.2.4). Brug altid den nye slange, som medfølger, og bortskaf de hidtil anvendte.
1.3 Afløb. VIGTIGT! Placer slangen i afløbet i henhold til højdeangivelserne på tegningen.
1.4 Nivellering. Vaskemaskinen skal nivelleres korrekt for at undgå støj, og at den fl ytter sig under drift. Det anbefales at: 1. anbringe og fastgøre de bagerste fødder (1.4.1); 2. opstille vaskemaskinen på dens endelige plads (1.4.2); 3. anbringe og fastgøre de forreste fødder (1.4.3).
1.5 Tilslutning til elnettet. Vær opmærksom på de elektriske oplysninger på typeskiltet.
1.6 Montering under bordplade. Kontakt kundeservice, hvis det er nødvendigt at fjerne bordpladen, fordi maskinen indbygges. Indbygningsdimensioner: 600x600x850 (højde).

Brug

2.1 Åbning af lugen. Åbn lugen, og kom vasketøjet i vaskemaskinen efter at først at have sorteret det efter farve, tilsmudsningsgrad og tekstiltype.
2.2 Vaske- og tilsætningsmidler. Sæbeskuffen består af følgende rum: vask Uforvask U og skyllemiddel (2.2.1).

Vaskemaskinen er forudindstillet til brug af vaskepulver (2.2.2).

For at anvende fl ydende vaskemiddel (2.2.3) skal man trække udad i den blå tap i vaskemiddel-rummet, indtil den ikke kan komme længere, og derefter slippes den. Tappen bliver stående i lodret stilling (2.2.4). Derved undgås et, at det fl ydende vaskemiddel løber ud. For at bruge vaskepulver igen skal den blå tap placeres i vandret stilling og skubbes bagud, indtil den ikke kan komme længere, således at lemmen står åben (2.2.5).

Vær opmærksom på, at der kun må fyldes op til "MAX"-mærket i rummet til skyllemiddel og fl ydende vaskemiddel.

2.3 Start og valg af vaske- og tørreprogram. Vælg vaskeprogrammet (2.3.1) med vælgeren efter forudgående at have konsulteret tabellen over programmer (side 24). Tørretiden vælges ved at trykke på tørreknappen (2.3.2). Du kan vælge mellem automatisk eller manuel tørring. Første gang der trykkes på tørreknappen, viser displayet "aut" (automatisk tørring). Ved et nyt tryk på knappen viser displayet en manuel tørretid på 00 min, som øges alt efter den tilstand, knappen befi nder sig i, når den trykkes ned.

Driftsmåde 1: Hvis knappen holdes nede forøges tørretiden trinvist med 10 minutter ad gangen (fra 00 min til 170 min).

Driftsmåde 2: Tryk langsomt på knappen tiden øges med 1 minut for hvert tryk.

2.4 Valg af centrifugeringshastighed. Vælg centrifugeringsgrad, eller fravælg centrifugering (2.4.1, 2.4.2). Ved valg af Antikrøl/Flydeslut (2.4.3) (2.4.3) afbrydes vasken inden slutcentrifugeringen, og tøjet bliver liggende i vandet. Tryk i så fald på for at starte slutcentrifugeringen

RESTFUGTIGHED* MIDDEL (%)	VASKEMASKINENS MAKSIMALE CENTRIFUGERINGSHASTIGHED (omdr./min.)
	600	800	1000	1200	1400
Programmer for BOMULD	80	71	62	53	52
Prog. for SYNTETISK	80	70	70	70	70
Programmer for ULD	100	90	90	90	90
HURTIGT program	100	90	80	80	80

*Restfugtighed: fugtmængde i tojet efter afslutning af centrifugeringsfasen

De tørretider, der er anført nedenfor, er kun vejledende hvad angår tørrefunktionen og varierer alt efter antallet og størrelsen af beklædningsgenstandene samt vasketøjets sammensætning. Den højst tillade tøjmængde er 5 kg.

Guide til tørretider		RPM
Stof	Mængde	1000	1400
Bomuld	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Blandet	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

VASKET∅JSTYPE:

Händklæde	800 gr	Skjorte polyester / bomuld	150 gr
Händklæde	400 gr	T-shirt	250 gr
Bukser (voksen)	700 gr	Pyjamas	300 gr
Bukser (barn)	400 gr	Lingeri	50 gr
Bomuldsskjorte (voksen)	200 gr	Sengetøj	600 gr

• Stryglet. Formindsker krøldannelse.
• Ekstra skyl ^+ . Skåner babytøj og tøj til personer med følsom hud.
• Reducer tid Det er muligt at afkorte va- sketiden for bomuld og syntetiske tekstiler. Ved tryk på knappen for afkortning af vasketiden, forkortes varigheden af det valgte vaskepro- gram med op til tre gange. Varigheden af det afkortede program vises på skærmen.

2.6 Udskudt start G. Denne funktion gør det muligt at udskyde tidspunktet for, hvornår det valgte program skal gå i gang.

2.7 Start eller pause

2.8 Lås ☐. Når knappen eller knapperne trykkes ned i 3 sekunder, aktiveres blokeringen for at undgå, at indstillingerne ændres af børn. Blokeringen ophæves, når der igen trykkes på knappen eller knapperne i 3 sekunder.
2.9 Vaskeprocessen. Man kan kontrollere programfase og resttid.

Anbefalet anvendelse:

• Gør vaskemaskinen ren, så snart den er blevet installeret, og kontroller, at den fungerer korrekt (normal vask, uden tøj ved 90 °C).
• Brug en vaskepose til mindre tøjstykker: lommetørklæder og undertøj.
• Alle vaskemidler til maskinvask kan anvendes. Det anbefales at anvende fl ydende vaskemidler til vaskeprogrammer ved lav temperatur (højst 40 °C) til alle tekstiltyper. Det anbefales, at der ikke anvendes vaskepulver til uldvask.

Advarsler:

1. Hvis der trykkes på for at standse vaskema- skinen og komme mere tøj i den, skal man først sikre sig, at vandniveauet ikke når op til lugen.
2. Ekstrafunktionerne (☐ og ☑) øger vasketiden.
3. Det anbefales at lade lugen stå åben, när vaskeprogrammet er færdigt for at ventilere maskinen indvendigt. Der kan gå op til 2 minutter, för lugen kan åbnes. På model "a-b" skal man sikre sig, at kontrollampen STOP blinker. På modeller af typen "c" skal man vente, indtil symbolet → bliver slukket.

Når tørreprogrammet er færdigt, er vaske-tørremaskinen meget varm. Det anbefales derfor at vente i 2 minutter inden lugen åbnes for at undgå forbrændinger.

3

Vedligeholdelse

3.1 Rengøring af sæbeskuffen. Det anbefales at gøre den ren en gang om måneden.
3.2 Rengøring af fi Iteret. Det anbefales, at gøre det rent en gang om året.

Udvendig rengøring.

og tør efter med en blød klud.

4

Fejlfi nding

4.1 Vaskemaskinen er udstyret med et fejlfi ndings-system, der fi nder og advarer om alle former for fejl. Fejlene kan ses på skær en, eller når kontrollamperne blinker på kontrolpanelet.

4.1.1 Maskinen lukker ikke vand ind. Kontrol- ler vandtilførslen, vandhanen eller rens tilløbsfi Iteret.
4.1.2 Maskinen pumper ikke vand ud eller centrifugerer ikke. Kontroller fi Iteret.
4.1.3 Maskinen centrifugerer ikke. Tag tøjet ud, og vælg centrifugering igen.
4.1.4 Maskinen går ikke i gang. Kontroller, at lugen er lukket korrekt.
4.1.5 Alle andre koder. Kontakt kundeservice.

5

Miljø

Vaskemaskinen er designet med henblik på at bevare miljøet.

Skærmkontrast. Efter cirka 20 minutter bliver skærmen mørk for at spare energi. Skærmen aktiveres ved at trykke på en hvilken som helst knap eller dreje programvælgeren.

Respekter miljøet. Fyld vaskemaskinen op til den anbefalede maksimale tøjmængde for hvert rogram for at spare vand og energi. Undgå så vidt muligt at bruge forvask. Undgå at anvende for meget vaskemiddel. Brug Ekstra skylning til tøj til personer med følsom hud.

Bortskaf ikke apparaterne sammen med almindeligt husholdningsaffald. Afl ever vaskemaskinen til et særligt genbrugscenter. Ved genbrug af hårde hvidevarer undgås negative følger for helbredet og miljøet, og der spares energi og ressourcer.

Kontakt de lokale myndigheder eller den forhandler, hvor du købte vaskemaskinen, for yderligere oplysninger.

Programtabeller

Program Snavs		6 kg				8 kg
		kg max		l	min min	kg max	kWhkWh l
1. Bomuld	kold, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99 54			177
2. Syntetisk	kold, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Sensitiv	kold, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Old	kold, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Håndvask	kold	1	0,05	60	30	2	0,10	63	30
6. Skyl		6	0,05	30	23	8	0,05	35	28
7. Centrifugering		6	0,05	0	10	8	0,05	0	12
8. Brvask	60°C	6	1,45	60	130	8	1,35	59	123
9. Skjorter	kold, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. Merkt toj	kold, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Sensitiv tørring		1,5	1,20	26	95	3	1,5	8	100
12. Torring bomuld		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	kold	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Den normale program for bomuld 60 °C er de mest effektive hvad angår det kombinerede energi- og vandforbrug. De er egnede til at vaske bomuldstekstiler med normal tilsmudsningsgrad.

NOTER

- Den faktiske vandtemperatur kan være lavere end den temperatur, der er anført for vaskecyklussen. - De faktiske værdier for kWh, liter og programvarighed kan være anderledes end de anførte værdier, idet de afhænger af trykket og temperaturen på vandet i forsyningsnettet, temperaturen i det rum, hvor vaskemaskinen er placeret, udsving i netspændingen, typen og mængden af tøj, samt de øvrige valgte ekstrafunktioner.
