FE810 - Lavatrice FAGOR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga
Marca	Fagor
Modello	FE810
Capacità di lavaggio	6 kg
Capacità di asciugatura	5 kg
Dimensioni (A x L x P)	850 x 600 x 600 mm
Pressione dell'acqua	da 0,05 a 1 MPa (da 0,5 a 10 kg/cm²)
Alimentazione elettrica	220-240 V, 50 Hz
Potenza massima	Vedere targa dati
Velocità di centrifuga massima	1400 giri/min
Numero di programmi	15 (tra cui cotone, sintetici, delicati, lana, rapido, ecc.)
Consumo energetico (ciclo cotone 60°C)	0,90 kWh (carico 6 kg)
Consumo d'acqua (ciclo cotone 60°C)	49 L (carico 6 kg)
Livello sonoro lavaggio	Circa 56 dB
Livello sonoro centrifuga	Circa 72 dB
Funzioni aggiuntive	Stiro facile, Risciacquo extra, Riduzione tempo, Partenza ritardata, Blocco bambini
Asciugatura	Automatica o manuale (fino a 170 min)
Vaschetta detersivi	Scomparti detersivo, prelavaggio, ammorbidente
Pulizia del filtro	Consigliata una volta all'anno
Pulizia della vaschetta detersivi	Consigliata una volta al mese
Protezione contro le perdite	Sistema di diagnosi integrato
Temperature di lavaggio	Freddo, 30°C, 40°C, 50°C, 60°C
Peso dell'apparecchio	Circa 70 kg

Domande frequenti - FE810 FAGOR

Come installare correttamente la lavasciuga FE810?

Rimuovere l'apparecchio dall'imballaggio rimuovendo le viti di trasporto e i distanziatori. Collegare i tubi di carico dell'acqua (fredda e eventualmente calda) con i flessibili nuovi forniti. Installare il tubo di scarico seguendo le indicazioni. Livellare l'apparecchio regolando i piedini anteriori e posteriori. Collegare a una presa con messa a terra. Assicurarsi che la pressione dell'acqua sia compresa tra 0,05 e 1 MPa.

Come utilizzare il detersivo liquido nella vaschetta detersivi?

Tirare verso l'esterno la linguetta blu dello scomparto di lavaggio fino all'arresto, quindi inclinare lo sportello in posizione verticale. Questo eviterà che il detersivo liquido defluisca prematuramente. Per il detersivo in polvere, lo sportello deve rimanere in posizione orizzontale.

Cosa fare se la lavasciuga non si riempie d'acqua?

Verificare che il rubinetto dell'acqua sia aperto e che il filtro di ingresso dell'acqua non sia ostruito. Pulire il filtro se necessario. Se il problema persiste, contattare il servizio tecnico.

Come attivare il blocco bambini?

Premere il tasto di blocco per 3 secondi. Viene visualizzato un simbolo per confermare l'attivazione. Per disattivare, premere di nuovo per 3 secondi.

Qual è la capacità massima per l'asciugatura?

Non superare i 5 kg di bucato per l'asciugatura. I tempi di asciugatura variano in base al tipo di tessuto e alla velocità di centrifuga. Ad esempio, per 5 kg di cotone a 1000 giri/min, prevedere circa 170 minuti di asciugatura.

Perché la lavasciuga vibra o fa rumore?

Assicurarsi che l'apparecchio sia in bolla e che i piedini siano ben regolati (vedere la sezione Installazione). Verificare anche che le viti di trasporto siano state rimosse. Un carico sbilanciato può causare vibrazioni.

Come pulire la vaschetta detersivi?

Rimuovere la vaschetta tirandola verso di sé. Pulirla sotto acqua calda con una spazzola morbida. Reinserirla dopo l'asciugatura. Si consiglia di farlo una volta al mese per evitare l'accumulo di residui.

Posso aprire l'oblò durante un ciclo?

Puoi aggiungere o rimuovere il bucato se il livello dell'acqua non è troppo alto. Premere il tasto pausa, attendere che lo sportello si sblocchi (2 minuti dopo l'arresto). Non forzare mai l'apertura durante il funzionamento.

Come utilizzare la funzione partenza ritardata?

Selezionare il programma desiderato, quindi premere il tasto Partenza ritardata per programmare un ritardo (generalmente fino a 24 ore). Confermare e premere Avvio. Il ciclo inizierà all'ora impostata.

Cosa fare se viene visualizzato un codice di errore?

Consultare la sezione Diagnostica del manuale. Se il codice non è elencato o se il problema persiste dopo aver verificato i punti semplici (carico d'acqua, scarico, carico), contattare il servizio tecnico. Non tentare di riparare da soli l'apparecchio.

MANUALE UTENTE FE810 FAGOR

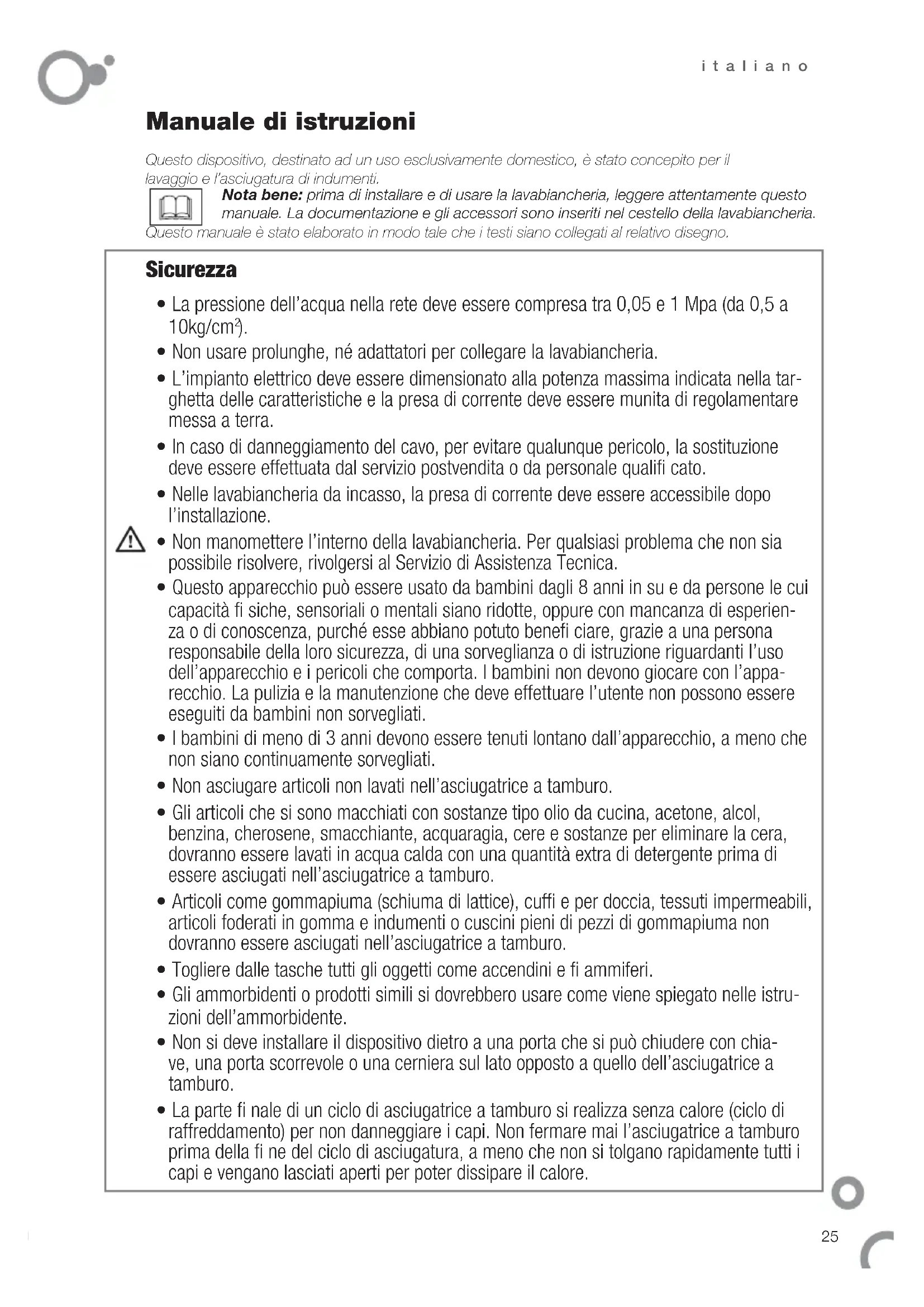

Manuale di istruzioni

Questo dispositivo, destinato ad un uso esclusivamente domestico, è stato concepito per il lavaggio e l'asciugatura di indumenti.

Nota bene: prima di installare e di usare la lavabiancheria, leggere attentamente questo manuale. La documentazione e gli accessori sono inseriti nel cestello della lavabiancheria.

Questo manuale è stato elaborato in modo tale che i testi siano collegati al relativo disegno.

Sicurezza

• La pressione dell'acqua nella rete deve essere compresa tra 0,05 e 1 Mpa (da 0,5 a 10kg/cm²).
• Non usare prolunghe, né adattatori per collegare la lavabiancheria.
• L'impianto elettrico deve essere dimensionato alla potenza massima indicata nella targhetta delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale qualifi cato.
• Nelle lavabiancheria da incasso, la presa di corrente deve essere accessibile dopo l'installazione.

- Non manomettere l'interno della lavabiancheria. Per qualsiasi problema che non sia possibile risolvere, rivolgersi al Servizio di Assistenza Tecnica.

- Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone le cui capacità fi siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, purché esse abbiano potuto benefici ciare, grazie a una persona responsabile della loro sicurezza, di una sorveglianza o di istruzione riguardanti l'uso dell'apparecchio e i pericoli che comporta. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione che deve effettuare l'utente non possono essere eseguiti da bambini non sorvegliati.

- I bambini di meno di 3 anni devono essere tenuti lontano dall'apparecchio, a meno che non siano continuamente sorvegliati.

- Non asciugare articoli non lavati nell'asciugatrice a tamburo.

- Gli articoli che si sono macchiati con sostanze tipo olio da cucina, acetone, alcol, benzina, cherosene, smacchiante, acquaragia, cere e sostanze per eliminare la cera, dovranno essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice a tamburo.

- Articoli come gommapiuma (schiuma di lattice), cuffi e per doccia, tessuti impermeabili, articoli foderati in gomma e indumenti o cuscini pieni di pezzi di gommapiuma non dovranno essere asciugati nell'asciugatrice a tamburo.

- Togliere dalle tasche tutti gli oggetti come accendini e fi ammiferi.

- Gli ammorbidenti o prodotti simili si dovrebbero usare come viene spiegato nelle istruzioni dell'ammorbidente.

- Non si deve installare il dispositivo dietro a una porta che si può chiudere con chia- ve, una porta scorrevole o una cerniera sul lato opposto a quello dell'asciugatrice a tamburo.

- La parte fi nale di un ciclo di asciugatrice a tamburo si realizza senza calore (ciclo di raffreddamento) per non danneggiare i capi. Non fermare mai l'asciugatrice a tamburo prima della fi ne del ciclo di asciugatura, a meno che non si tolgano rapidamente tutti i capi e vengano lasciati aperti per poter dissipare il calore.

Identifi cazione

Identifi care il modello del tuo lavabiancheria ("a", "b" o "c") confrontando il cruscotto con le illustrazioni.

1

Installazione

1.1 Disimballaggio (1.1.1, 1.1.2 e 1.1.3). Rimuovere le viti e gli elementi di fi ssaggio e bloccaggio impiegati per il trasporto.
1.2 Connessione alla rete idrica (1.2.1, 1.2.2 e 1.2.3). Se la lavabiancheria è munita di presa per l'acqua calda, collegare il raccordo rosso al rubinetto dell'acqua calda (1.2.4). Usare sempre il tubo nuovo in dotazione e rimuovere quello eventualmente usato in precedenza.
1.3 Scarico ⚠️ IMPORTANTE! Montare il tubo sullo scarico rispettando le quote riportate nel disegno.
1.4 Livellamento. Livellare correttamente la lavabiancheria per evitare che sia rumorosa e che si sposti. Si consiglia di: 1° assestare e fi ssare i piedini posteriori (1.4.1); 2° sistemare la lavabiancheria nella posizione defi nitiva (1.4.2); 3° assestare e fi ssare i piedini anteriori (1.4.3).
1.5 Connessione alla rete elettrica. Tenere conto dei dati elettrici riportati sulla targhetta delle caratteristiche.
1.6 Installazione sotto il top. Se per l'incasso fosse necessario rimuovere il top, rivolgersi al rivenditore o al Servizio di Assistenza Tecnica. Le dimensioni dell'incasso sono 600x600x850.

2

Uso

2.1 Apertura dell'oblò. Aprire l'oblò.
2.2 Detersivo e additivi. Caricare la biancheria nella lavabiancheria dopo averla classifi cata per colore, livello di sporco e tipo di tessuto. La vaschetta presenta i seguenti scomparti: lavaggio 🎋 prelavaggio 🎋 e ammorbidente ✉ (2.2.1).

Tutte le lavatrici sono predisposte per il detersivo in polvere (2.2.2).

Se si desidera utilizzare il detersivo liquido (2.2.3), nello scomparto di lavaggio è presente una linguetta blu: estrarla fi no in fondo, rilasciarla e sistemarla in posizione verticale (2.2.4), si evita così la fuoriuscita del detersivo liquido. Per usare il detersivo in polvere rimettere la linguetta blu in posizione orizzontale e spingerla indietro fi no in fondo per riaprire lo scomparto (2.2.5).

Ricordare che non bisogna superare il ivello MAX stampato nello scomparto dell'ammorbidente.

2.3 Accensione e scelta del programma di lavaggio e asciugatura. Selezionare il programma di lavaggio (2.3.1) con il comando una volta consultata la tabella dei programmi (pagine 28). Per selezionare il tempo di asciugatura si deve premere il tasto di asciugatura ⚙ (2.3.2). L'utente può selezionare l'asciugatura automatica o l'asciugatura manuale. Premendo una volta il tasto dell'asciugatura, sul display si visualizza "aut" (asciugatura automatica); se si preme di nuovo il tasto, sul display si visualizza 00 min di asciugatura manuale temporizzata, che aumenta in funzione della modalità in cui si preme il tasto.

Modalità 1-> mantenendo premuto il tasto il tempo dell'asciugatura aumenta ad intervalli di 10 minuti (da 00 min a 170 min).

Modalità 2-> Premere lentamente il pulsante. Il tempo aumenta di 1 minuto alla volta.

2.4 Impostazione della velocità della centrifuga.

È possibile scegliere il livello della centrifuga oppure disattivarla (2.4.1, 2.4.2). Se si imposta la funzione Stop con acqua (2.4.3), il lavaggio si interrompe prima della centrifuga fi nale e la biancheria resta immersa nell'acqua. Premere per effettuare la centrifuga fi nale.

UMIDITÀ RESIDUA* MEDIA (%)	VELOCITÀ DI CENTRIFUGA MASSIMA DELLA LAVABIANCHERIA (giri/min.)
	600	800	1000	1200	1400
Programmi per COTONE	80	71	62	53	52
Programmi per SINTETICI	80	70	70	70	70
Programmi per LANA	100	90	90	90	90
Programma RAPIDO	100	90	80	80	80

*Umidità residua: quantità di umidità contenuta nella biancheria alla fi ne del centrifuga

I tempi riportati di seguito sulla funzione dell'asciugatura sono orientativi e variano in base al numero di capi, alle dimensioni e alla composizione del carico. Il carico massimo di bucato è di 5 kg.

2.5 Funzioni speciali:

• Stiratura facile® Riduce la formazione di pieghe.
• Risciacquo extra ^+ . consente di proteggere i capi dei bambini e delle persone dalla pelle sensibile.
• Lavaggio intensivo ☺». Infatti consente di risparmiare energia e tempo, allungando anche la vita dei capi. Premendo la riduzione del tempo ridurre la durata del programma di lavaggio selezionato tre volte. Il valore della lunghezza ridotta del programma è indicato sullo schermo.

2.6 Partenza differita Consente di ritardare l'ora di avvio del lavaggio e ascigatura.

2.7 Funzione Vapore. Questa funzione si potrà selezionare solo nei dispositivi che hanno il pulsante con il simbolo purché precedente-mente sia stato selezionato un programma di asciugatura. Premere il relativo pulsante se si desidera che i capi più sensibili si stropiccino di meno, senza superare il carico 4 camicie / 1kg.

2.8 Avvio o pausa |D.

2.9 Blocco ☐. Mantenendo premuto il tasto/i tasti per 3 secondi, si attiva il blocco porta per evitare l'attivazione accidentale dei tasti da parte dei bambini. Si disattiva mantenendo premuto di nuovo il tasto/i tasti per altri 3 secondi.

2.10 Processo di lavaggio e/o asciugatura. Si può verifi care la fase del programma.

Consigli per l'uso:

• Dopo l'installazione della lavabiancheria, effettuarne la pulizia preliminare e verifi carne il corretto funzionamento (lavaggio normale, senza biancheria, a 90°C).
• Usare un apposito sacchetto per il lavaggio dei capi più piccoli: fazzoletti e capi di biancheria intima.
• È possibile usare qualunque tipo di detergente per lavatrici. Si consiglia l'impiego di detergenti liquidi per i programmi di lavaggio a bassa temperatura (massimo 40° C) per qualsiasi tipo di tessuto. È sconsigliato il detersivo in polvere per il lavaggio di tessuti in lana.

Avvertenze per l'uso:

1. Se si arresta la lavabiancheria per aggiungere altri capi, premendo ▶, accertarsi che il livello dell'acqua non sia all'altezza dell'oblò.
2. Le funzioni speciali (æ ^+ ) aumentano il tempo di lavaggio.
3. Una volta fi nito il programma di lavaggio, occorre attendere circa 2 minuti per poter aprire l'oblò. Nei modelli "a-b" accertarsi che lampeggi la spia STOP. Nei modelli del tipo "c" attendere che si spenga il simbolo

⚠️ Una volta terminato il programma di asciugatura, la lavatrice-asciugatrice sarà molto calda, per cui si consiglia di non aprire la porta prima di 2 minuti per evitare ustioni.

Manutenzione

3.1 Pulizia della vaschetta del detersivo. È consigliabile effettuarla una volta al mese.
3.2 Pulizia del fi Itro. È consigliabile effettuarla una volta all'anno.

Per la pulizia esterna, usare prodotti non abrasivi ed asciugare bene con un panno morbido.

Diagnosi

4.1 Nella lavabiancheria è incorporato un sistema di diagnosi che rileva e segnala qualsiasi anomalia. I messaggi si possono visualizzare sul display o con il lampeggiamento delle spie del cruscotto.

4.1.1 La lavabiancheria non carica acqua. Controllare l'erogazione dell'acqua, il rubinetto dell'acqua oppure pulire il fi ltro d'entrata.
4.1.2 Non scarica, né centrifuga. Verifi care lo stato del fi Itro.
4.1.3 Non centrifuga. Distribuire meglio la biancheria e selezionare di nuovo la centrifuga.
4.1.4 Non si mette in funzione. Accertarsi che l'oblò sia ben chiuso.
4.1.5 Con qualsiasi altro codice. Rivolgersi al Servizio di Assistenza Tecnica.

4.2 Vibrazioni o rumorosità. Accertarsi che l'installazione sia stata eseguita correttamente (1.1 e 1.4 di questo manuale).

4.3 Acqua nella vaschetta. Accertarsi che la vaschetta del detersivo sia pulita (3.1).

Ambiente

La lavabiancheria è stata progettata pensando alla tutela dell'ambiente.

Contrasto del display. Dopo circa 20 minuti, il display si scurisce per risparmiare energia. Per attivare il display, premere qualsiasi tasto o ruotare la manopola.

Rispettare l'ambiente. Caricare la lavabiancheria alla massima capacità consigliata per ogni programma: in tal modo si risparmiano acqua ed energia. Per quanto possibile, evitare il prelavaggio. Non usare una quantità eccessiva di detersivo. Usare la funzione Extra risciacquo , per i capi delle persone dalla pelle sensibile.

Smaltimento degli apparecchi elettrici ed elettronici usati.

Non smaltire gli apparecchi insieme ai rifi uti solidi urbani. Consegnare la lavabiancheria a un apposito centro di raccolta. Il riciclaggio degli elettrodomestici evita conseguenze negative per la salute e l'ambiente, e consente di risparmiare energia e risorse. Per ulteriori informazioni, rivolgersi alle autorità locali o al proprio rivenditore di fi ducia.

Tabella dei programmi

Programma Temperatura		6 kg				8 kg
		kg max		l	min min	kg max	kWhkWh l
1. Cotone	freddo, 30°C, 40°C, 50°C, 60°C	6	0,10-1,90	49-55	90-135	8	0,20-2,40	54-61	107-133
	60°C (*)	6	0,90	49 146		8 0,99 54			177
2. Sintetici	freddo, 30°C, 40°C, 50°C, 60°C	3	0,10-1,00	55	74-90	4	0,15-1,20	45	79-140
3. Delicati	freddo, 30°C, 40°C	3	0,10-0,55	40	50-60	4	0,10-0,55	44	55-64
4. Cana	freddo, 30°C, 40°C	1	0,05-0,50	60	30-40	2	0,10-0,35	63	30-42
5. Lavaggio a mano	freddo	1	0,05	60	30	2	0,10	63	30
6. Bisciacquo		6	0,05	30	23	8	0,05	35	28
7. Centrifuga		6	0,05	0	10	8	0,05	0	12
8. Prelavaggio	60°C	6	1,45	60	130	8	1,35	59	123
9. Camicie	freddo, 30°C, 40°C	3	0,10-0,60	55	74-76	4	0,15-0,60	45	79-123
10. Api scuri	freddo, 30°C, 40°C	3	0,10-0,60	68	82-84	4	0,15-0,55	74	90-134
11. Asciugatura delicata		1,5	1,20	26	95	3	1,5	8	100
12. Asciugatura cotone		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Flash 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	freddo	1	0,05	22	15	1	0,10	25	15
15. Mlx 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Il programma normale per il cotone a 60°C è il più efficiente in termini di consumo combinato di energia e di acqua, e è adatti per lavare tessuti di cotone con un livello normale di sporco.

NOTE

- Potenza consumata nel "modo spento" e "modo non spento":

Modelli
"a", "b"	"c"
0,44W/0,47W	0,45W/0,48W

- La temperatura reale dell'acqua può essere più bassa rispetto a quella indicata per il ciclo di lavaggio.

- I valori reali relativi a kWh, litri e durata del programma possono essere diversi da quelli indicati, in funzione della pressione e della temperatura dell'acqua di rete, della temperatura del locale in cui è installata la lavabiancheria delle oscillazioni nella tensione di rete, del tipo e della quantità di biancheria e delle eventuali funzioni speciali impostate.
