DUC252 - Scie électrique MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tronçonneuse sans fil
Marque	Makita
Modèle	DUC252
Longueur du guide-chaîne standard	250 mm
Longueur de coupe	23 cm
Poids net (sans accessoires)	2,9 kg
Poids avec batterie et accessoires (EPTA)	4,1 à 4,7 kg
Longueur totale (sans guide-chaîne)	316 mm
Alimentation	Batterie lithium-ion 36 V CC
Batteries compatibles	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Chargeurs compatibles	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Vitesse de la chaîne	8,3 m/s (500 m/min)
Capacité du réservoir d'huile	85 cm³
Chaîne standard	Type 91PX / M43, pas 9,5 mm (3/8"), jauge 1,3 mm (0,05"), 40 maillons
Pignon	6 dents, pas 9,5 mm
Frein de chaîne	Oui, manuel
Système de protection	Protection contre surcharge, surchauffe, décharge totale
Niveau de pression sonore	83 dB(A)
Niveau de puissance sonore	91 dB(A)
Vibrations (coupe de bois)	4,7 m/s² (incertitude 1,5 m/s²)
Entretien du guide-chaîne	Nettoyage régulier de la rainure et de l'orifice d'huile
Affûtage de la chaîne	Utiliser une lime ronde spécifique, angle 30°

FOIRE AUX QUESTIONS - DUC252 MAKITA

Quelles batteries sont compatibles avec la Makita DUC252 ?

Les batteries compatibles sont les modèles Makita BL1815N, BL1820B, BL1830B, BL1840B, BL1850B et BL1860B. Utilisez uniquement des batteries Makita d'origine.

Comment installer la chaîne sur la tronçonneuse ?

Assurez-vous que l'outil est hors tension et sans batterie. Portez des gants. Placez la chaîne sur le guide en respectant le sens de la flèche, puis montez le guide sur la machine. Ajustez la tension avec la molette, puis serrez le couvre-pignon.

Comment régler la tension de la chaîne ?

Desserrez le couvre-pignon, tournez la molette de réglage jusqu'à ce que la chaîne soit bien tendue sans excès. La chaîne doit reposer dans la rainure du guide. Refermez le couvre-pignon.

Comment activer le frein de chaîne ?

Poussez le protège-main avant vers l'avant avec le dos de la main. La chaîne doit s'arrêter immédiatement. Pour le libérer, tirez fermement le protège-main vers l'arrière.

Pourquoi la tronçonneuse ne démarre-t-elle pas ?

Vérifiez que les deux batteries sont bien installées et chargées. Si le frein de chaîne est activé, relâchez-le. Si le problème persiste, la batterie est peut-être déchargée ou défectueuse.

Comment lubrifier la chaîne ?

La lubrification est automatique. Vérifiez le niveau d'huile par la fenêtre d'inspection. Remplissez le réservoir avec de l'huile pour chaîne Makita. N'utilisez jamais d'huile minérale pour l'élagage.

Que faire si la chaîne ne reçoit pas d'huile ?

Vérifiez le niveau d'huile. Nettoyez la rainure de lubrification du guide. Réglez la vis de la pompe à huile. Si le problème persiste, contactez un centre agréé Makita.

Comment entretenir le guide-chaîne ?

Nettoyez régulièrement la rainure du guide pour enlever les copeaux. Retirez la batterie avant toute intervention. Utilisez un tournevis plat pour déboucher l'orifice d'huile si nécessaire.

Quand faut-il affûter la chaîne ?

Affûtez la chaîne si la coupe produit de la sciure granuleuse, si la chaîne pénètre difficilement ou si elle tire d'un côté. Utilisez une lime ronde adaptée (diamètre 4,5 mm pour chaîne 90PX).

Quels sont les accessoires optionnels disponibles ?

Les accessoires incluent : batteries et chargeurs Makita authentiques, chaînes de rechange, guides-chaînes, fourreau de protection, lime ronde, sac de transport. Certains sont inclus selon le pays.

MODE D'EMPLOI DUC252 MAKITA

F Tronçonneuse sans Fil Manuel d'instructions

1 Lévier

2 Protège-main avant

3 Poignée supérieure

4 Batterie

5 Mousqueton (point de fixation de la corde)

6 Guide de chaîne

7 Chaîne

8 Couvre-pignon

9 Molette de réglage

10 Attrape-châne

11 Fourreau du guide-châne

12 Bouton de sécurité

13 Gâchette

14 Poignée avant

15 Griffe de butée

16 Vis de réglage de la pompe à huile (sur le dessous)

DEUTSCH

1 Indicateur rouge
2 B o u t o n
3 Batterie
4 Témoin de la batterie
5 Voyants lumineux
6 Bouton de verification
7 Bouton de sécurité
8 Gachette
9 Protège-main avant
10 Verrouiller
11 Déverrouiller
12 Vis de réglage
13 Pignon
14 Broche de réglage
15 Orifice

16 Guide de chaîne
17 Couvre-pignon
18 Levier
19 Molette de réglage
20 Desserer
21 Serrer
22 Chaine
23 Bouchon du réservoir d'huile
24 Fenetre d'inspection du réservoir d'huile (pour replir le réservoir d'huile)
25 Fenêtre d'inspection du réservoir d'huile
26 Griffe de butée
27 Fourreau du guide-chaine

28 Couvercle de batterie
29 Longueur de coupe
30 Distance entre l'arête de la gouge et le limiteur de profondeur
31 Minimum 3 mm
32 Angle d'attaque latérale
33 Tournevis plat
34 Bague de blocage
35 Trait de limite d'usure
36 Bouchons de porte-charbon
37 Tournevis

SPECIFICATIONS

Modèle DUC252 DUC302
Guide-châîne standard	Longueur du guide-châîne	250 mm 300 mm
	Longueur de coupe 23	cm 24 cm 28 cm
	Type	Guide-châîne à pignon de renvoi	Guide-châîne pour sculpture	Guide-châîne à pignon de renvoi
Châîne standard	Type	91PX / M43	25AP	90PX / M41
	Pas	9,5 mm (3/8")	6,35 mm (1/4")	9,5 mm (3/8")
	Jauge	1,3 mm (0,05")	1,3 mm (0,05")	1,1 mm (0,043")
	Nombre de maillons d'entrainment	40	60	46
Pignon	Nombre de dents	6	9	6
	Pas	9,5 mm (3/8")	6,35 mm (1/4")	9,5 mm (3/8")
Longueur totale (sans guide-châîne)		316 mm
Poids net	*1	2,9 kg
	*2	4,1 - 4,7 kg		4,2 - 4,8 kg
Vitesse de la chaîne		8,3 m/s (500 m/min)
Capacité du réservoir d'huile pour chaîne		85 cm³
Tension nominale 36 V CC		36 V CC

AVERTISSEMENT : Associez correctement guide-chaine et chaine. Le non-respect de cette consigne peut entrainer des blessures.

• Etant donne l'évolution constante de notre programme de recherche et de développement, les spécifications containues dans ce manuel sont sujettes à modification sans préavis.
• Les specifications peuvent varier suivant les pays.
  1 : Poids, sans la chaîne, le guide-châîne, le garde-châîne, l'huîle et la ou les batteries.
  2: Le poids combiné le plus léger et le plus lourd selon la procédure EPTA 01/2014. Le poids peut être différent selon le ou les accessoires, notamment la ou les batteries.

Batterie et chargeur applicables

Batterie BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Chargeur	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Certains chargeurs et batteries répertoriés ci-dessus peuvent ne pas être disponibles selon la région où vous résiduez.

AVERTISSEMENT: N'utilise que les batteries et les chargeurs repertoriés ci-dessus. L'utilisation d'autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.

Source d'alimentation connectée par cordon recommandée

Adaptateur de Batterie BAP182
La ou les sources d'alimentation connectées par cordon repertoriées ci-dessus peuvent ne pas être disponibles selon la région où vous résiduez.Avant d'utiliser la source d'alimentation connectée par cordon, lisez les instructions et les avertissements inscrites dessus.
SymbolesVous trouvezez ci-dessous les symboles susceptiblesd'être utilisés pour l'appareil. Veillez à comprendre leursignification avant toute utilisation.	NI-MHLi-ionPour les pays de l'Union EuropéenneuniquementEn raison de la présence decomposants dangereux dansl'équipement, les déchetsd'équipements électriques etélectroniques, les accumulateurs et lesbatteries peuvent avoir un impactnégatif sur l'environnement et la santéhumaine.Ne jetez pas les appareils électriques etélectroniques ou les batteries avec lesordures menagères!Conformément à la directiveeuropeenne relative aux déchetsd'équipements électriques etélectroniques et aux déchetsd'accumulateurs et de batteries, ainsiqu'à son adaptation à la législationnationale, les déchets d'équipementsélectriques, les batteries et lesaccumulateurs doivent être collectésseparément et déposés dans un pointde collecte distinct pour déchetsurbains, conformémentauxréglementations en matière deprotection de l'environnement.Cela est indiqué par le symbole de lapoubelle à roulettes barrée surl'équipement.Niveau de puissance sonore garantischon la directive Européenne sur lebruit dans l'environnement.Niveau de puissance sonore selon laréglementation australienne NSW sur lecontrôle du bruitENE090-1
• Lire le mode d'emploi.
• Portez une protection oculaire.
• Portez un dispositif de protectionauditive.
• Portez un casque, des lunettes àcoques et un serre-tête antibruit.
• Portez des protections adéquates pourles pieds, les jambes, les mains et lesbras.
• AVERTISSEMENT - CETTETRONÇONNEUSE DOITUNIQUEMENT ÉTRE UTILISÉE PARDES OPÉRATEURS FORMÉS AUSERVICE D'ARBRES. L'UTILISATIONSANS FORMATION ADEQUATE PEUTENTRAîNER DE GRAVESBLESSURES.
• N'exposez pas l'outil à la pluie.
• Longueur de coupe maximale admise
• Sens de progression de la chaîne
• Réglage d'huile de la chaîne	UtilisationsL'outil est conçu pour la coupe et l'élagage. Il est aussiadonté à l'entretention des achres.

ENE090-1

Utilisations

L'outil est concu pour la coupe et l'élagage. Il est aussi adaptable à l'entretien des arbres.

GEA010-3

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT Veuillez dire toutes les consignes de sécurité, instructions, illustrations et specifications qui accompagnent cet outil electrique. Le non-respect de toutes les instructions indiquées cidesous peut entraîner une électrocution, un incendie et/ ou de graves blessures.

Conserve toutes les mises en garde et instructions pour reference ultérieure.

Le terme « outil électricque » dans les avertissements fait réference à l'outil électricque alimenté par le secteur (avec cordon d'alimentation) ou à l'outil électricque fonctionnant sur batterie (sans cordon d'alimentation).

ENB137-2

Consignes de sécurité pour Tronconienne sans Fil

1. Éloignez la tronçonneuse de votre corps pendant l'utilisation. Avant de faire démarcheer la tronçonneuse, assurez-vous que la chaine n'est pas en contact avec quoi que soit. Restez attention en permanence, pour éviter tout contact entre la chaine et votre corps, et que vos vêtements ne se prennent dans la chaine.
2. Tenez toutes la tronçonneuse en plaçant vous main droite sur la poignée supérieure et vous main.gauche sur la poignée avant.N'inversez jamais les mains pour tener la tronçonneuse, sous peine d'augmenter les risques de blessure.
3. Saisissez l'outil électrique uniquement par ses surfaces de prise isolées, car la chaine peut entra en contact avec des fils électriques cachés. Le contact de la chaine avec un fil sous tension peutmettre sous tension les parties metalliques exposées de l'outil électrique, causant ainsi une électrisation chez l'utilisateur.
4. Portez des lunettes de sécurité et un dispositif de protection auditive. Nous vous recommendons de plus de porter des équipements de protection pour la tete, les mains, les jambes et les pieds. Le port de vêtements de protection adequats réduit le risque de blessure causée par les débris éjectés ou par le contact accidentel avec la chaine.
5. Conservez toujours un bon appui au sol.
6. Lorsque vous coupez une branche en tension, prenez garde au retour de la branche. Lorsque la tension exerçée sur les fibres du bois est libérée, la branche risque de se détendre comme un ressort et de frapper l'utilisateur et/ou de provoquer une perte de maîtrise de la tronçonneuse.
7. Faites preuve d'une grande prudence lorsque vous coupez des broussailles ou de jeunes arbres. De fins morceaux de bois peuvent se coincer dans la chaîne et être projétés vers vous ou exercer une traction qui vous ferait perdre l'équilibre.
8. Pour transporter la tronconenne, arrêtez-la, saisissez-la par la poignée avant et éloignez-la de votre corps. Avant de transporter ou de ranger la tronconenne, remettez toujours le garde-chaine en place. Une manipulation adequate de la tronconenne réduit le risque de contact accidentel avec la chaine en mouvement.
9. Suivez les instructions de lubrification, de réglage de la tension de la chaine et de changement des accessoires. Une mauvaise tension ou une mauvaise lubrification de la chaine augmente les risques de rupture et de chocol en retard.

10. Les poignées doivent être séches, et ne doivent pas présenter de traces d'huile ou de graisse. Les poignées grassseuses ou huileuses sont glissantes et peuvent cause une perte de contrôle de l'outil.

11. Utilisez l'outil uniquement pour couper du bois. N'utilisez pas la tronconenne pour des travaux autres que ceux pour lesquels elle a ete concue. Par exemple, n'utilisez pas la tronconenne pour couper du plastique, des materiaux de maconnerie ou des materiaux de construction qui ne sont pas a base de bois. L'utilisation de la tronconenne pour effectuer des travaux autres que ceux pour lesquels elle a ete concue peut entrainer une situation dangereuse.

12. Causes des chocs en retard et mesures préventives:

Il y a risque de chocol en return lorsque le nez ou l'extrémité du guide-châne touche un objet, ou lorsque le bois se refère et coince la châne dans sa ligne de coupe. Dans certains cas, le contact de l'extrémité du guide-châne avec un objet peut entrainer une réaction instantanée en sens inverse, qui projette le guide-châne vers le haut et vers l'utilisateur. Le guide-châne risque d'être projeté vers l'utilisateur si la châne se coince le long de la partie supérieure du guide-châne. L'une ou l'autre de ces réactions peut entrainer une perte de contrôle de la tronçonneuse et entrainer des blessures graves. Ne vous fiez pas uniquement aux dispositifs de sécurité intégrés à la tronçonneuse. En tant qu'utilisateur de la tronçonneuse, vous doivent des mesures pour éviter les accidents et les blessures pendant les travaux de coupe.

Un choc en retard residue d'une mauvaise utilisation de l'outil et/ou de procédures ou conditions de travail inadéquates. Il peut être évité en prénant les mesures appropriées, qui sont décrites ci-après :

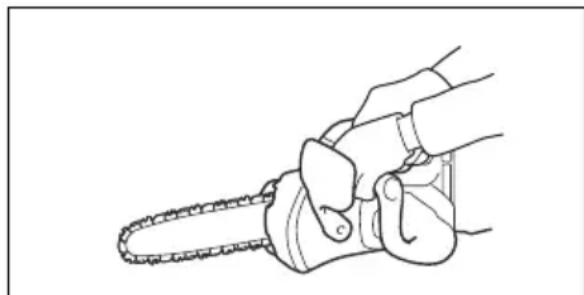

Tenez fermement la tronconenneuse avec vos deux mains, en plaçant vos pouces et vos doigts autour des poignées de la tronconenneuse; positionnez votre corps et vos bras de manière à résister aux chocs en return. L'utilisateur peut controler les chocs en return s'il prend les précautions nécessaires. Ne lâchez pas la tronconenneuse.

014673

• Ne vous penchez pas trop en avant, et ne coupez pas plus haut que la hauteur des épaules. Ceci permet d'éviter un contact accidentel de l'extrémité du guide-chaine avec un objet et de nouveaux maîtriser la tronçonneuse dans les situations imprévues.

• Utilisez exclusivement les guides-châines et les châines de rechange spécifique(e)s par le fabricant. L'utilisation d'un guide-châine ou d'une châine de rechange inadaptés peut cause la rupture de la châine et/ou un choc en retour.

• Suivez les instructions du fabricant concernant l'affutage et l'entretien de la chaine. Réduire la hauteur du limiteur de profondeur augmente le risque de chic en retard.

• Avant de commencer le travail, assurez-vous que la tronçonneuse fonctionne correctement et satisfait aux réglementations relatives à la sécurité. Vérifiez tout particulièrement les points suivants:

• Le frein de chaine fonctionne correctement.

Le frein d'arrêt du moteur fonctionne correctement.

• Le guide-chaine et le couvre-pignon sont correctement installés.

• La chaîne a été aiguisée et tendue conformément aux réglementations.

• Ne faites pas démarrer la tronçonneuse sans avoir retiré le garde-chaine. Si vous faites démarrer la tronçonneuse sans avoir retiré le garde-chaine, celui-ci risque d'être ejecté vers l'avant, ce qui peut entraîner des blessures et endommager les objets autour de l'utilisateur.

Consignes de sécurité supplémentaires :

1. Lorsque vous utilisez l'outil avec l'adaptateur de batterie, prenez garde de ne pas trébucher sur le cordon pendant le fonctionnement.
2. Lors de l'utilisation de l'outil avec l'adaptateur de batterie, éloignez le cordon des obstacles, comme une pièce à travailler et des branchespendant le fonctionnement. Si le cordon estcoince par des obstacles, il peut provoquer degraves blessures.
3. Tenez les badauds ou les animaux à l'écart de la zone de travail pendant le fonctionnement de la tronçonneuse.

Consignes de sécurité propres à la tronçonneuse à poignée supérieure

1. Cette tronçonneuse est spécialementisée pour l'entretien des arbres et la chirurgie arboricole. Cette tronçonneuse estisée pour être utilisée uniquement par des personnes correctement formées. Respectez toutes les instructions, procédures et recommendations émanant des instances professionnelles pertinentes. Le non-respect de cette consigne peut entrainer des accidents mortels. Il est conseilé de toujours utiliser une plateforme élévatrice (nacelle élévatrice, élévateur) pour scier dans les arbres. La technique de descente en rappel est extrémement dangereuse et nécessite une formation spéciale. Les opérateurs doivent être formés pour se familiariser avec les équipements de sécurité et les techniques d'escalade. Utilisez toujours des courroies, cordes et mousquetons appropriés lorsque vous travailliez dans les arbres. Utilisez toujours des systèmes de retenue à la fois pour l'opérateur et la scie.
2. Effectuez le nettoyage et l'entretien avant le rangement conformément au mode d'emploi.

3. Pendant le transport dans un vehicule, assurez-vous que la tronconenneuse est place de façon à éviter toute fuite de carburant ou d'huile pour chaine, tous dommages matériels et corporels.

4. Verifiez régulierement le bon fonctionnement du frein de chaine. Cette action reduit le risque de blessure en cas de chocol en retard.

5. N'ajoutez pas d'huile pour chaine pres d'un feu. Ne fumez jamais lorsque vous ajoutez de l'huile pour chaine.
6. Les réglementations nationales peuvent imposer des restrictions à l'utilisation de la tronçonneuse.
7. Si l'équipement subit un chic violent ou tombe, vérifiez son état avant de poursuivre la tâche. Verifiez si les commandes et les dispositifs de sécurité fonctionnement correctement. En cas de dommage ou de doute, confiez l'inspection et la réparation à notre service après-venture agrée.
8. Enclenchez toujours le frein de chaine avant demettre en marche la tronconenneuse.
9. Tenez fermement la scie en place pour éviter le patinage (dérapage) ou le rebond de la scie lorsque vous démarrez une coupe.
10. À la fin de la coupe, prenez soit de conserver votre équilibre en raison de la « chute de tension ».
11. Prenez en considération le sens et la vitesse du vent. Évitez la sciure de bois et le nuage d'huile pour chaîne.

Équipement de protection

1. Pour éviter les blessures à la tête, aux yeux, aux mains ou aux pieds ainsi que les léasons auditives, portez l'équipement de protection suivant lorsque vous utilisez la tronçonneuse :

2. Portez des vêtements adaptés, c'est-à-dire ajustés, mais n'entravant pas vos mouvements. Ne portez ni bijoux ni vêtements susceptibles de s'enchêvêtre dans les buissons ou les arbustes. Si vous avez les cheveux longs, portez toujours un filt à cheveux!

3. Il est nécessaire de porter un casque de sécurité chaque fois que vous travailliez avec la tronçonneuse. Le casque de sécurité doit être inspecté régulièrement pour vérifier qu'il n'est pas endommagé et doit être remplaced au moins tous les 5 ans. N'utilise que des casques de sécurité homologues.
   L 'écran facial du casque de sécurité (ou des lunettes à coques) protège contre la sciure de bois et les copeaux. Pendant le fonctionnement de la tronçonneuse, portez toujours des lunettes à coques ou un écran facial pour éviter les blessures oculaires.
4. Portez un équipement anti-bruit ajustat (cache-oreilles, bouchons d'oreille, etc.)
   L a veste de protection comprend 22 couches de nylon et protège l'opérateur des coupes. Son port est obligatoire lors de tâches sur une plateforme en hauteur (nacelle élevatrice, élevateur), une plateforme montée sur une échelle ou en cas d'escalade en cordée.
5. L a salopette à bretelles de protection est fabriquée dans un tissu de nylon ayant 22 couches et protège des coupes. Il est vivement conseilé de l'utiliser.

6. L'es gants de protection fabriqués en cuir épais font partie de l'équipement réglementé et leur port est obligatoire pendant l'utilisation de la tronçonneuse.

7. Pendant le fonctionnement de la tronconenne, le port de chaussures de sécurité ou de bottes de sécurité avec semelle antidérapante, embout protecteur en acier et protection pour la jambe est obligatoire. Les chaussures de sécurité pourvues d'une couche protectrice protégent des coupes et garantissant une bonne assise. Pour travailler dans les arbres, utilisez des bottes de sécurité spécialisées pour l'escalade.

Vibrations

1. Les personnes ayant une mauvaise circulation du sang qui sont exposées à des vibrations excessives peuvent désigner des léSIONs des vaisseaux sanguins ou du système nerveux. Les vibrations peuvent être à l'origine des symptômes suivants dans les doigts, les mains ou les poignets : Engourdissement, picotement, douleur, douleur lancinante, changement de couleur de la peau ou de la peau elle-même. Si un ou plusieurs de ces symptômes apparaissent, consultez un médecin! Pour réduire le risque du syndrome de Raynaud, gardez vos main au chaud pendant l'utilisation et conservez en bon état l'équipement et les accessoires.

CONSERVEZ CES INSTRUCTIONS.

AVERTISSEMENT :

NE vous laissez PAS tromper (au fil d'une utilisation repétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent le produit en question. La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce mode d'emploi peut entrainer de graves blessures.

ENC007-17

Consignes de sécurité importantes pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne désassemblez pas et ne modifies pas la batterie. Cela pourrait entraîner un incendie, une chaleur excessive ou une Explosion.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte penètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risquè de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avecaucun matériel conduceteur.
(2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) N'exposez pas la batterie à l'eau ou à la pluie. Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez ni n'utilisez l'outil et la batterie dans un endroit où la température risque d'atteindre ou de dépasser 50^ircC .
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Abstenez-vous de clouer, couper, écraser, jeter, laisser tomber la batterie, ou de la heurter contre un objet dur. Cela pourrait entraîner un incendie, une chaleur excessive ou une explosion.
4. N'utilisez pas la batterie si elle est endommagée.
5. Les batteries au lithium-ion containues sont soumises aux exigences de la législation sur les marchandises dangereuses.

Lors du transport commercial par des fierces parties ou des transitaires par exemple, des exigences spécifiques en matière d'étiquetage et d'emballage doivent être respectées.

Pour la préparation de l'article expédé, il est nécessaire de consulter un expert en matière dangereux. Veuillez également respecter les réglementations nationales susceptibles d'être plus détaillées.

Recouvre les contacts exposés avec du ruban adhésié ou du ruban de masquage et emballez la batterie de telle sorte qu'elle ne puisse pas bouger dans l'emballage.

1. Lors de la mise au rebut de la batterie, retirez-la de l'outil et jetez-la en lieu sur. Suivez les reglementations locales en matière de mise au rebut des batteries.
2. Utilisez les batteries uniquement avec les produits spécifiés par Makita. L'insertion de batteries dans des produits non conformes peut provoquer un incendie, une chaleur excessive, une explosion ou uneuite de l'électrolyte.
3. Lorsque vous n'utilise pas l'outil pendant une période prolongée, la batterie doit être retiree de l'outil.
4. Pendant et après l'utilisation, la batterie peut chauffer, ce qui peut entrainer des brûlures, y compris en cas de température relativement basse. Manipuez les batteries chaudes avec précaution.
5. Ne touchez pas la borne de l'outil immédiatement après utilisation car elle peut être assecz chaude pour provoquer des brûlures.
6. Evitez que des copeaux, de la poussière ou du sol adhérent aux bornes, aux trous et aux rainures de la batterie. Cela peut provoquer un échauffement, un incendie, une Explosion ou un dysfonctionnement de l'outil ou de la batterie, ce qui peut entraîner des brûlures ou des blessures.
7. À moins que l'outil prenne en charge un tel usage, n'utilise pas la batterie à proximé de lignes électriques haute tension. Cela pourrait entraîner un dysfonctionnement ou casser l'outil ou la batterie.
8. Conserve la batterie hors de portée des enfants.

CONSERVEZ CES INSTRUCTIONS.

ATTENTION:

N'utilisez que des batteries Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour l'outil et le chargeur Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Chargez la batterie à une température ambiente comprise entre 10^ircC et 40^ircC . Avant de charger une batterie chaude, laissez-la refroidir.
4. Lorsque vous n'utilise pas la batterie, retirez-la de l'outil ou du chargeur.
5. Rechargez la batterie si elle est restee inutilisee pendant une periode prolongee (plus de six mois).

DESCRIPTION DU FONCTIONNEMENT

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension et que sa batterie est retiree avant de I'ajuster ou de vérifier son fonctionnement.

Installation et retrait de la batterie (Fig. 1)

ATTENTION :

• Mettez toujours l'outil hors tension avant de poser ou de retarder la batterie.
  Lorsque you posez ou retirez la batterie, tenezfermement l'outil et la batterie.

Si vous ne tenez pas fermement l'outil et la batterie, ils peuvent vous glisser des mains, et s'abimer ou vous blesser.

Pour referrer la batterie, faites-la glisser hors de l'outil tout en faisant glisser le bouton qui se trouve à l'avant de la batterie.

Pour poser la batterie, alignez sa languette sur la rainure à l'intérieur du carter, et faites-la glisser en place. Insérez-la à fond, jusqu'à ce qu'elle se mette en place avec un léger déclic. Si vous pouvez voir l'indicateur rouge du côte supérieur du bouton, la batterie n'est pas complètement verrouillée.

ATTENTION:

• Insérez toujours la batterie à fond, jusqu'à ce que l'indicateur rouge ne soit plus visible. Sinon, elle pourrait tomber accidentellement de l'outil, au risque de vous blesser ou de blesser quelqu'un se trouvant pres de vous.
• Ne forcez pas pour insérer la batterie. Si elle ne glisse pas facilement, c'est que vous ne l'insérez pas correctement.

NOTE:

• L'outil ne fonctionne pas avec une seule batterie.

Système de protection de l'outil/la batterie

L'outil est équipé d'un système de protection de l'outil/la batterie. Ce système coupe automatiquement l'alimentation vers le moteur pour prolonger la durée de vie de l'outil et de la batterie.

L'outil s'arrête automatiquement alors qu'il fonctionne si l'outil ou la batterie se trouvent dans l'un des états suivants. Dans certaines situations, les témoins s'allument.

Protection contre la surcharge

Lorsque l'outil est utilisé d'une manière provoquant un appel de courant anormalement élevé, l'outil s'arrête automatiquement sans indication. Dans ce cas, éteignez l'outil et arrêtez la tâche ayant provoqué la surcharge de l'outil. Puis rallumez l'outil pour reprendre la tâche.

Protection contre la surchauffe de la batterie/l'outil

Si la batterie/l'outil surchauffe, l'outil s'arrête automatiquement sans indication. L'outil ne démarre pas même si vous enclenchez la gachette. Dans ce cas, laissez la batterie/l'outil refroidir avant de rallumer l'outil.

Protection contre la décharge totale de la batterie (Fig. 2)

Lorsque l'autonomie restante de la batterie diminue, le témoin de la batterie clignote du côte batterie correspondant. Si vous continue à utiliser l'outil, il s'arrête et le témoin de la batterie s'allume pendant environ 10 secondes. Le cas échéant, rechargez la batterie.

Affichage de la charge restante de la batterie (Fig. 3)

Uniquement pour les batteries avec tepoin

Appuyez sur le bouton de vérification situé sur la batterie pour afficher la charge restante de la batterie. Les voyants lumineux s'allument pendant quelques secondes.

Voyants lumineux			Charge restante
allumé éteint clignotant
			75% à 100%
			50% à 75%
			25% à 50%
			0% à 25%
			Chargez la batterie.
			La batterie est probablement défectueuse.

015658

NOTE :

• En fonction des conditions d'utilisation et de la température ambiente, la charge restante affichée peut différer légèrement de la valeur réelle.

• Le premier tímoin (complètement à gauche) clignotera pendant le fonctionnement du système de protection de la batterie.

Interrupteur (Fig. 4)

ATTENTION:

• Avant de poser la batterie dans l'outil, assurez-vous toujours que la gachette fonctionne bien et returne en position d'arrêt lorsque vous la librez.

Pour éviter tout déclenchement accidentel de la gachette, un bouton de sécurité a été prévu.

Pour démarrer l'outil, appuyez sur le bouton de sécurité et tirez sur la gachette. Pour l'arrête, relâchez la gachette.

Vérification du frein de chaine (Fig. 5)

NOTE :

• Si la tronçonneuse ne démarre pas, vous doivent libérer le frein de chaîne. Tirez fermement le protège-main avant vers l'arrière, jusqu'à ce que vous sentiez qu'il s'engage.

Tenez la tronçonneuse à deux mains lorsque vous mettez le contact.

Tenez la poignee supérieure avec la main droite, et la poignee avant avec la main gauche. Le guide et la chaîne ne doit enter en contact avec aucun objet.

Appuyez d'abord sur le bouton de sécurité, puis sur la gachette.

La chaine démarre immédiatement.

Poussez le protège-main avant vers l'avant avec le dos de la main. La chaine doit s'immobiliser immidiatement.

ATTENTION:

• Si la chaine ne s'arrête pas immédiatement lors de ce test, la chaine ne doit être utilisée en aucune circonstance. Contactez un atelier de réparation spécialisé en outils MAKITA.

Vérification du frein de désamorcage

Faites demarrer la tronconneuse.

Libérez complètement la gachette. La chaine doit s'arrêter en moins d'une seconde.

ATTENTION:

• Si la chaîne ne s'arrête pas en moins d'une seconde lors de ce test, la tronçonneuse ne doit pas être utilisée. Contactez un atelier de réparation spécialisé en outils MAKITA.

Réglage de la lubrification de la chaine (Fig. 6)

Vous pouvez regler le taux d'alimentation de la pompe à huile à l'aide de la vis de réglage. La quantité d'huile peut être réglée à l'aide de la clé universelle.

Mousqueton (point de fixation de la corde) (Fig. 7)

Le mousqueton (point de fixation de la corde) sert à suspendre l'outil. Avant d'utiliser le mousqueton, tirez dessus pour le dégager et attachez-y une corde.

ASSEMBLAGE

ATTENTION:

• Assurez-vous toujours que l'outil est hors tension et que sa batterie est retiree avant d'effectuer tout travail dessus.

Retrait ou installation de la chaine (Fig. 8, 9, 10, 11, 12 et 13)

ATTENTION:

• Portez toujours des gants pour installer ou-retirer la chaine de scie.
• La chaine et le guide-chaine sont très chauds juste après utilisation. Laissez-les refroidir suffisamment avant tout travail sur l'outil.

Pour installer la chaine, procededez comme suit :

1. Verifiez le sens de la chaine. La flèche située sur la chaine indique le sens de la chaine.
2. Installez une extrémité de la chaîne sur le dessus du guide-chaîne et l'autre extrémité autour du pignon.
3. Remettez le guide-chaine en place sur la tronconneuse.
4. Tournez la molette de réglage dans le sens “—” pour faire glisser la broche de réglage dans le sens de la flèche.
5. Placez le couvre-pignon sur la tronconenneuse en positionnant la broche de réglage dans un petit orifice du guide-chaine.
6. Tournez le levier à fond dans le sens des aiguilles d'une montre puis un quart de tour dans l'autre sens pour conserver le mou nécessaire au réglage de la tension de la chaîne.
7. Tournez la molette de réglage et ajustez la tension de la chaîne. (Voir le chapitre sur « Réglage de la tension de la chaîne » pour la procédure.)
8. Tournez le levier dans le sens des aiguilles d'une montre pour bloquer le couvre-pignon.
9. Appuyez sur le levier et replacez-le dans sa position originale.

Pour enlever la chaine, procedez comme suit :

1. Appuyez sur le levier et relevez-le complètement, jusqu'à ce qu'il s'arrête.
2. Tournez la molette de réglage dans le sens “-” pour relâcher la tension de la chaîne.
3. Tournez le levier dans le sens contraire des aiguilles d'une montre jusqu'à ce que le couvre-pignon soit libéré.
4. Enlevez le couvre-pignon.
5. Enlevez la chaine et le guide-chaine de la tronconneuse.

Réglage de la tension de la chaine (Fig. 12, 14 et 11)

La chaine peut se detendre au bout de plusieurs heures d'utilisation. Vérifiez de temps à autre la tension de la chaine avant l'utilisation.

1. Appuyez sur le levier et relevez-le complètement (jusqu'au clic). Tourneze-le légèrement dans le sens contraire des aiguilles d'une montre pour desserrer un peu le couvre-pignon.
2. Soulevez légèrement l'extrémité du guide-châne.
3. Tournez la molette de réglage pour ajuster la tension de la chaîne. Tendez la chaîne jusqu'à ce que sa partie inférieure s'insère dans la rainure du guidechaîne (voir le cercle sur la figure).

4. Maintenez le guide-chaine sans forcer et serrez le couvre-pignon après avoir regle la tension de la chaine. Assurez-vous que la chaine est tendue du cote inférieur.

5. Appuyez sur le levier et replacez-le dans sa position originale.

Assurez-vous que la chaîne s'ajuste correctement sur le côte inférieur du guide-châne.

ATTENTION:

• Ne tendez pas trop la chaîne. Une tension excessive de la chaîne peut entraîner la rupture de cette-ci, l'usure du guide-châine et la rupture de la molette de réglage.
• Si la tension de la chaîne est insuffisante, celle-ci risque de sauter du guide-châine, ce qui peut entraîner un accident.
• Procedez à l'installation ou au retrait de la chaîne dans un endroit propre, exempt de scùre et autres.

Griffe de butée (accessaire en option) (Fig. 15) Pour installer la griffe de butée, précédez comme suit

1. Enlevez le couvre-pignon, la chaine et le guide-chaine comme décrit dans leprésent manuel d'instructions.
2. Alignez les troux de la griffe de butée avec ceux de la tronçonneuse.
3. Fixez-la en serrer fermement les vis.

OPÉRATION

ATTENTION:

• Ne recouvre pas les orifices d'aération, sous peine d'entrainer une surchauffe et d'endommager l'outil.

Lubrification (Fig. 16 et 17)

La chaîne se lubrifie automatiquement pendant l'utilisation de l'outil.

Vérifiez la quantité d'huile restante par la fenêtre d'inspection du réservoir d'huile.

Pour replir le réservoir, retirez le bouchon posé sur l'ouverture du réservoir d'huile.

Une fois le réservoir rempli, n'oubliez pas de visser le bouchon du réservoir d'huile sur la tronconenneuse.

ATTENTION:

• La première fois que vous faites le plein d'huile sur la tronçonneuse, ou lorsque vous refaites le plein après avoir complètement vidé le réservoir d'huile, ajoutez de l'huile jusqu'àu bord inférieur du goulot de replissage. Autrement l'alimentation en huile risque d'être affectée.
• Pour huiler la chaine, utilisez exclusivement de l'huile à chaine Makita ou une huile similaire disponible en magasin.
• N'utilisez jamais d'huile contenant des poussieres ou particules, ni de l'huile volatile.
• Pour élaguer les arbres, utilisez une huile végétale. L'huile minérale risquérait d'endommager les arbres.
• Ne forcez jamais la tronçonneuse lorsque vous élaguez des arbres.
• Avant de tronçonnner, assurez-vous que le bouchon du réservoir d'huile est bien visse en place.

Gardez la tronconenneuse à l'écart de l'arbre. Démarrez-la et attendez que la chaine soit bien lubrifiée.

Mettez la griffe de butée en contact avec la branche à couper avant de mettre l'outil en marche. Sinon, le guidechaine risque d'osciller, ce qui peut entraîner des blessures. Coupez le bois en déplacant simplement la tronçonneuse vers le bas.

UTILISATION DE LA TRONCONNUNEUSE

Élagage des arbres (Fig. 18, 19, 20 et 21)

ATTENTION:

• Éloignez toutes les parties du corps de la chaîne lorsqu'elle moteur fonctionne.
• Tenez la tronconneuse fermement des deux mains lorsqu'elle moteur tourne.
• Ne vous penchez pas trop. Gardez uneonne assise et un bon equilibre en tout temps.

Mettez la griffe de butée en contact avec la branche à couper avant de mettre l'outil en marche. Si vous coupez une branche sansmettre la griffe de butée en contact avec celle-ci, le guide-chaine risque d'osciller, ce qui peut entrainer des blessures.

Pour couper de grosses branches, commencez par faire une entaille peu profonde sous la branche, puis terminez la coupe en procédant par le haut.

Si vous essayez de couper les grosses branches par le bas, la branche risque de s'affaisser et de coincer la chaine dans la découverte. Par ailleurs, si vous essayez de couper les grosses branches à partir du haut sans faire une légere entaille sous la branche, la branche risque de se fendre.

Si vous n'arrivez pas à couper complètement la branche d'un seul coup :

Appuyez légèrement sur la poignée et continuez à scier et déplacez la tronçonneuse d'avant en arrrière ; puis dirigez la pointe un peu plus vers le bas et terminez la coupe en relevant la poignée.

Transport de l'outil (Fig. 22)

Retirez toujours la batterie de l'outil et remettez toujours le fourreau du guide-chaine sur le guide-chaine avant de transporter l'outil. Remettez aussi en place le couvercle de la batterie.

ENTRETIEN

ATTENTION:

Assurez-vous toujours que l'outil est hors tension et que la batterie est retiree avant d'y effectuer tout travail d'inspection ou d'entretien.
- Portez toujours des gants pour effectuer toute opération d'inspection ou d'entretien.
- N'utilise jamais d'essence, benzine, diluant, alcohol ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Affutage de la chaine (Fig. 23)

ATTENTION:

• Retirez toujours la batterie et portez des gants de protection lorsque vous travailliez avec la chaîne.

Affutez la chaîne si :

• de la scire de bois granuleuse est produit lorsqu'youe coupez du bois humide ;
• la chaine penètre difficilement dans le bois même si vous appliquez une forte pression ;
• le tranchant est nettement endommagé ;
• la tronçonneuse tire vers la gauche et la droite dans le bois. Cela est dû à un affutage inégal de la chaîne ou au fait qu'elle est endommagée d'un côté seulement.

Affutez la chaine régulièrement, mais en ne retardant chaque fois qu'une petite quantité de matériel.

Deux ou trois coups de lime suffisent généralement pour l'affutage de routine. Àpres plusieurs affutages de la chaîne, faites-la affuter par un centre de réparation agrée MAKITA.

Critères d'affutage : (Fig. 24 et 25)

• Toutes les gouges doivent etre de la meme longueur. Si les gouges sont de longueur inegale, la chaine tourne de maniere irregularite, s'use plus rapidement et risque de casser.
• N'affütez pas la chaîne lorsqu'une longueur minimale de gouge de 3 mm est atteinte. Il est alors nécessaire de replacer la chaîne.
• L'épaissur du copeau est déterminée par la différence de hauteur entre le limiteur de profondeur (nez rond) et l'arête de la gouge.
• Lesassage des résultats de coupe sont obtenus pour les différences de hauteur suivantes entre le limiteur de profondeur et l'arete de la gouge.

Chaine de type 90PX / 91PX / M41 / M43 / 25AP:0,65 mm

AVERTISSEMENT:

• Une distance excessive augmente le risque de chocol en retard.
• L'angle d'affutage de toutes les gouges doit être de 30^irc . Si les angles sont inégaux, la chaine tourne de manière irrégulière, s'use plus rapidement et risque de casser.
• L'angle d'attaque laterale de la gouge est déterminé par la profondeur de pénétration de la lime ronde. Si vous utilisez correctement la lime spécifiée, vous obtenez automatiquement le bon angle d'attaque laterale.
  -L'angle d'attaque latereale varie en fonction du type de chaine comme suit : Chaine de type 90PX / 91PX / M41 / M43 / 25AP:55^irc

Lime et limage (Fig. 26, 27 et 28)

• Utilisez une lime ronde spéciale (accessoire en option) pour affuter la chaine. Les limes rondes ordinaires ne convennent pas.
• Le diamètre de la lime ronde varie en fonction du type de chaîne comme suit :

Chaine de type 90PX : 4,5 mm

Chaine de type 91PX / M41 / M43 / 25AP : 4,0 mm

• La lime ne doit mordre la rouge qu'en avançant.
  Relevez la lime au retard.
• Affütez d'abord la rouge la plus courte. La longueur de cette rouge servira ensuite de référence pour toutes les autres gouges de la chaîne.
• Passez la lime tel qu'indiqué sur l'illustration.
• Le limage sera plus facile si vous employez un porte-lime (accessoire en option). Des symboles sont apposés sur le porte-lime pour indiquer le bon angle d'affutage de 30^irc (alignez les symboles parallèlement à la chaîne) et les limites de profondeur de pénétration (jusqu'au 4/5 du diamètre de la lime).
• Une fois la chaîne affuêtée, vérifie la hauteur de la jauge de profondeur à l'aide de l'outil de jauge de la chaîne (accessoire en option).

• Retirez toute asperité restante, aussi petite soit-elle, à l'aide d'une lime plate spéciale (accessoire en option).

• Arrondissez encore une fois l'avant de la jauge de profondeur.

Nettoyage du guide de chaine (Fig. 29)

Les copeaux et la sciure s'accumulent dans la rainure du guide de chaine, ce qui la colmate et entrave la bonne répartition de l'huile. Enlevez toujours les copeaux et la sciure lorsque vous affuitez ou que vous remplacez la chaine de scie.

Nettoyage de I'orifice d'évacuation en huile (Fig. 30)

Des poussières ou particules peuvent s'accumuler dans l'orifice d'évacuation en huile pendant l'utilisation.

Les poussières ou particules accumulatinges dans l'orifice d'évacuation en huile peuvent affecter l'évacuation en huile et cause une lubrification insuffisante de la chaire. Lorsque l'évacuation en huile ne s'effectue pas correctement sur la partie supérieure du guide de chaire, nettoyez l'orifice d'évacuation en huile en procédant comme suit.

Retirez la batterie de l'outil.

Retirez le couvre-pignon et la chaine de l'outil. (Reportez-vous à la section intitulée « Installation ou retrait de la chaine ».)

Enlevez la poussière et les particules à l'aide d'un tournevis plat étroit ou équivalent.

Insérez la batterie dans l'outil.

Appuyez sur la gachette pour que les poussières et particules accumulées dans l'orifice d'alimentation en huile soient evacuées par l'alimentation en huile.

Retirez la batterie de l'outil.

Remettez en place le couvre-pignon et la chaine sur l'outil.

Remplacement du pignon (Fig. 31 et 32)

Avant de poser une chaine neue, vérifiez l'etat du pignon.

ATTENTION:

• La châne neuve sera endommagée si le pignon est usé. Le cas échéant, faites replacer le pignon. Le pignon doit être installé de sorte qu'il soit toujours orienté comme indiqué sur l'illustration.

Posez toujours une bague de blocage neuve lorsqu'youremplacezele pignon.

Remplacement des charbons (Fig. 33 et 34)

Retirez et vérifie régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilise que des charbons identiques.

Utilisez un tournevis pour retarder les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

Rangement de I'outil

Nettoyez l'outil avant de le ranger. Essuyez les copeaux et la sciure de bois qui recouvent l'outil après avoir retiré le couvre-pignon. Àpès avoir nettoyé l'outil, faites le tourner à vide pour lubrifier la chaine et le guide de chaine.

Remettez le fourreau du guide-chaine sur le guide-chaine.

Videz le réservoir d'huile et posez la tronconenneuse.

Pour maintenir la SECURITE et la FIABILITÉ du produit, les réparations et tout autre travail d'entretien ou de réglage doivent être effectuels dans un centre de service après-vente Makita agréé, exclusivement avec des pieces de rechange Makita.

Instructions d'entretien périodique

Pour assurer uneonne longevite, eviter les deterieorations et garantir le bon fonctionnement des dispositifs de securite, realisez regulierement les travaux d'entretien suivants.

La garantie n'est accorded que si ces travaux sont réalisés regulierement et correctement. Le non-respect des obligations relatives aux travaux d'entretien peut entraîner des accidents!

L'utilisateur de la tronconneuse ne doit pas réaliser de travaux d'entretien non décrits dans le manuel d'instruction. Ces travaux doivent etre effectués par un centre technique agree.

Durée de fonctionnement Élement		Avant utilisation	Chaque jour	Chaque semaine	Tous les 3 mois	Tous les ans	Avant remisage
Tronçonneuse	Inspection	○
	Nettoyage		○
	Vérification par un centre technique agréé.					○	○
Chaîne	Inspection	○
	Aiguisage si nécessaire.						○
Guide-châîne	Inspection	○	○
	Démontage						○
Frein de chaîne	Vérification du fonctionnement.	○
	Inspection par un centre technique agréé.				○
Lubrification de la chaîne	Vérification du début de l'alimentation en huile.	○
Gâchette Inspection		○
Bouton de sécurité Inspection		○
Bouchon du réservoir de d'huile	Vérification du serrage.	○
Attrape-châîne Inspection				○
Vis et écrous Inspection				○

014804

DéPANNAGE

Avant de faire faire une réparation, effectuez votre propre inspection. Si vous rencontrez un problème non décrit dans le present manuel, n'essayez pas de démonter l'outil. Confiez-le à un centre technique/agree Makita, qui utilise toujours des pieces de rechange Makita pour les réparations.

Dysfonctionnement Cause Remède
La tronçonneuse ne démarre pas.	Les deux batteries ne sont pas installées.	Installez les batteries chargées.
	Problème de batterie (sous tension).	Rechargez la batterie. Si vous n'arrivez pas à recharger la batterie, remplacez-la.
La chaîne ne tourne pas. Frein de chaîne activé. Relâchéz le frein de chaîne.
Le moteur arrêté de tourner après une courte utilisation.	Faible niveau de charge de la batterie.	Rechargez la batterie. Si vous n'arrivez pas à recharger la batterie, remplacez-la.
Pas d'huile sur la chaîne.	Réservoir d'huile vide. Remplissez le réservoir d'huile.
	La rainure de lubrification est encrassée.	Nettoyez la rainure de lubrification.
	L'alimentation en huile est mal réglée.	Régliez le début de l'alimentation en huile.
Impossible d'atteindre le plein régime.	La batterie est mal installée.	Installez la batterie comme déscrit dans leprésent manuel.
	La charge de la batterie baisse.	Rechargez la batterie. Si vous n'arrivez pas à recharger la batterie, remplacez-la.
	Le système d'entrainment ne fonctionne pas correctement.	Demandez à un centre technique agréé de réaliser les réparations.
La chaîne ne s'accête pas même lorsque le frein de chaîne est activé : arrêtez immédiatement la machine !	Bande de frein usée.	Demandez à un centre technique agréé de réaliser les réparations.
Vibrations anormales : arrêtez immédiatement la machine !	Guide-châîne ou chaîne desserrés.	Régliez le guide-châîne et la tension de la chaîne.
	Dysfonctionnement de l'outil.	Demandez à un centre technique agréé de réaliser les réparations.

014805

ACCESSOIRESN OPTION

ATTENTION:

• Ces accessoires ou pieces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou piece complémentaire peut composer un risque de blessure. N'utilise les accessoires ou pieces qu'aux fins auxquelles ils ont ete concus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus après.

• Batterie et chargeur Makita authentiques
• Chaine
  Guide-chaine
• Fourreau du guide-chaine
  Lime
• Sac de l'outil

NOTE :

• Il se peut que certains éléments de la liste soient compris dans l'emballage de l'outil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

Bruit

Le niveau de bruit pondéré A typique, déterminé selon EN62841-1 et EN ISO 11681-2 selon le cas :

Modèle DUC252

Niveau de pression sonore (LpA):83 dB (A)
Niveau de puissance sonore (LWA):91 dB (A)
Incertitude (K):3 dB (A)

Modèle DUC302

Niveau de pression sonore (LpA):84 dB (A)
Niveau de puissance sonore (LWA):92 dB (A)
Incertitude (K):3 dB (A)

NOTE:

• La ou les valeurs d'émission de bruit déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.

• La ou les valeurs d'émission de bruit déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT:

• Portez un serre-tête antibruit.
• L'émission de bruit lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Vibrations

La valeur totale de vibrations (somme de vecteur triaxial) déterminée selon EN62841-1 et EN ISO 11681-2 selon le cas :

Modèle DUC252

Mode de travail: coupe de bois

Émission de vibrations (a_h,w):4,7m / s²

Incertitude (K) : 1,5 m/s²

Modèle DUC302

Mode de travail : coupe de bois

Émission de vibrations (a_h,w):4,5m / s²

Incertitude (K) : 1,5 m/s²

NOTE:

• La ou les valeurs de vibration totales déclarées ont été mesurées conformément à la méthode de test standard et peuvent être utilisées pour comparer les outils entre eux.
• La ou les valeurs de vibration totales déclarées peuvent aussi être utilisées pour l'évaluation préliminaire de l'exposition.

AVERTISSEMENT:

• L'émission de vibrations lors de l'usage réel de l'outil électrique peut être différente de la ou des valeurs déclarées, suivant la façon dont l'outil est utilisé, particulièrement selon le type de piece usinée.
• Les mesures de sécurité à prendre pour protéger l'utilisateur doivent être basées sur une estimation de l'exposition dans des conditions réelles d'utilisation (en tenant compte de toutes les composantes du cycle d'utilisation, comme par exemple le moment de sa mise hors tension, lorsqu'il tourne à vide et le moment de son déclenchement).

Déclarations DE CONFORMITE

Pour les pays européens uniquement

Les déclarations de conformité sont fournies en Annexe

A à ce mode d'emploi.

Ubersicht

Adattatore per batterie BAP182

Titresim emisyonu (a_h,w) : 4,7 m/s²

Belirsizlik (K): 1,5 m/s²

Model DUC302

Calisma modu: ahsap kesme

Titresim emisyonu (a_h,w) .. 4,5m / s²

Belirsizlik (K): 1,5 m/s²

NOT:
