DUC252 - Sega elettrica MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Seghetto a catena senza fili
Marca	Makita
Modello	DUC252
Lunghezza barra di guida standard	250 mm
Lunghezza di taglio	23 cm
Peso netto (senza accessori)	2,9 kg
Peso con batteria e accessori (EPTA)	4,1 a 4,7 kg
Lunghezza totale (senza barra di guida)	316 mm
Alimentazione	Batteria agli ioni di litio 36 V CC
Batterie compatibili	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Caricabatterie compatibili	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Velocità della catena	8,3 m/s (500 m/min)
Capacità serbatoio olio	85 cm³
Catena standard	Tipo 91PX / M43, passo 9,5 mm (3/8"), calibro 1,3 mm (0,05"), 40 maglie
Pignone	6 denti, passo 9,5 mm
Freno catena	Sì, manuale
Sistema di protezione	Protezione da sovraccarico, surriscaldamento, scarica totale
Livello di pressione sonora	83 dB(A)
Livello di potenza sonora	91 dB(A)
Vibrazioni (taglio del legno)	4,7 m/s² (incertezza 1,5 m/s²)
Manutenzione della barra di guida	Pulizia regolare della scanalatura e del foro dell'olio
Affilatura della catena	Utilizzare una lima tonda specifica, angolo 30°

Domande frequenti - DUC252 MAKITA

Quali batterie sono compatibili con la Makita DUC252?

Le batterie compatibili sono i modelli Makita BL1815N, BL1820B, BL1830B, BL1840B, BL1850B e BL1860B. Utilizzare solo batterie Makita originali.

Come installare la catena sulla motosega?

Assicurarsi che l'utensile sia spento e senza batteria. Indossare guanti. Posizionare la catena sulla barra rispettando la direzione della freccia, quindi montare la barra sulla macchina. Regolare la tensione con la rotella, quindi serrare il copripignone.

Come regolare la tensione della catena?

Allentare il copripignone, ruotare la rotella di regolazione fino a che la catena sia ben tesa senza eccessi. La catena deve giacere nella scanalatura della barra. Richiudere il copripignone.

Come attivare il freno catena?

Spingere la protezione anteriore in avanti con il dorso della mano. La catena deve fermarsi immediatamente. Per rilasciarlo, tirare con forza la protezione all'indietro.

Perché la motosega non si avvia?

Verificare che entrambe le batterie siano installate e cariche. Se il freno catena è attivato, rilasciarlo. Se il problema persiste, la batteria potrebbe essere scarica o difettosa.

Come lubrificare la catena?

La lubrificazione è automatica. Controllare il livello dell'olio attraverso la finestrella di ispezione. Riempire il serbatoio con olio per catene Makita. Non utilizzare mai olio minerale per uso forestale.

Cosa fare se la catena non riceve olio?

Controllare il livello dell'olio. Pulire la scanalatura di lubrificazione della barra. Regolare la vite della pompa dell'olio. Se il problema persiste, contattare un centro autorizzato Makita.

Come effettuare la manutenzione della barra di guida?

Pulire regolarmente la scanalatura della barra per rimuovere i trucioli. Rimuovere la batteria prima di qualsiasi intervento. Utilizzare un cacciavite piatto per sturare il foro dell'olio se necessario.

Quando è necessario affilare la catena?

Affilare la catena se il taglio produce segatura granulosa, se la catena penetra difficilmente o se tira da un lato. Utilizzare una lima tonda adatta (diametro 4,5 mm per catena 90PX).

Quali accessori opzionali sono disponibili?

Gli accessori includono: batterie e caricabatterie Makita autentici, catene di ricambio, barre di guida, fodero di protezione, lima tonda, borsa da trasporto. Alcuni sono inclusi a seconda del paese.

MANUALE UTENTE DUC252 MAKITA

I MotoSega a batteria Istruzioni per l'uso

1 Leva

2 Protezione mano anteriore

3 Manico superiore

4 Cartuccia batteria

5 Gancio (punto di attacco fune)

6 Barra guida

7 Catena sega

8 Coperchio rocchetto

9 Ghiera di regolazione

10 Fermacatena

11 Coperchio barra di guida

12 Bottone di sblocco

13 Interruttore a grilletto

14 Manico anteriore

15 Crampone

16 Vite di regolazione per pompa olio (sul fondo)

ESPANOL

1 Indicatore rosso
2 Pulsante
3 Cartuccia batteria
4 Indicatore della batteria
5 S p i e
6 Bottone di controllo
7 Bottone di sblocco
8 Interruftore a grilletto
9 Protezione anteriore per la mano
10 Blocca
11 Sblocca
12 Vite di regolazione
13 Rocchetto

14 Spina di regolazione
15 Foro
16 Barra di guida
17 Coperchio del rocchetto
18 Leva
19 Ghiera di regolazione
20 Allentare
21 Serrare
22 Catena della sega
23 Tappo serbatoio olio
24 Finestrella di ispezione olio (per riempire il serbatoio di olio)
25 Finestrella di ispezione olio
26 Crampone

27 Coperchio barra di guida
28 Coperchio battery
29 Lunghezza di taglio
30 Distanza tra il bordo di taglio e il calibro di profondità
31 3 mm minimo
32 Angolo piastra laterale
33 Cacciavite a punta piatta
34 Anello di blocco
35 Segno di limite
36 Tappo portaspazzola
37 Cacciavite

DATI TECHNICI

Modello DUC252 DUC30
Barra di guida standard	Lunghezza barra di guida	250 mm 300 mm
	Lunghezza di taglio	23 cm 24 cm	28 cm
	Tipo	Barra naso rocchetto	Barra di intaglio Barra naso rocchetto
Catena sega standard	Tipo 91PX /	M43 25AP		90PX / M41
	Passo	9,5 mm (3/8")	6,35 mm (1/4") 9,5 mm (3/8")
	Spessore	1,3 mm (0,05")	1,3 mm (0,05")	1,1 mm (0,043")
	Numero di maglie	40	60	46
Rocchetto	Numero di denti	6	9	6
	Passo	9,5 mm (3/8")	6,35 mm (1/4") 9,5 mm (3/8")
Lunghezza totale (senza barra di guida)		316 mm
Peso netto	*1	2,9 kg
	*2	4,1 - 4,7 kg		4,2 - 4,8 kg
Velocità catena al minuto		8,3 m/s (500 m/min)
Volume serbatoio olio catena		85 cm³
Tensione nominale		C.c. 36 V		C.c. 36 V

AVERTIMENO: Usare la combinazione appropriata della barra di guida e catena. In caso contrario, c'è pericolò di un incidente.

• A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche alla preavviso.
• I dati tecnici possono variare da nazione a nazione.
  1: peso, alla catena della sega, barra guida, copribarra, olio e cartuccia o cartucce delle batterie.
  2: la combinazione più leggera e più pesante di peso, in base alla EPTA-Procedure 01/2014. Il peso può variarare a seconda dell'accessorio o degli accessori, inclusa la cartuccia o le cartucce delle batterie.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Caricabatterie	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Alcune cartucce delle batterie e alcuni caricabatterie elencati sopra potrebbero non essere disponibili a seconda della propria area geografica di residenza.
  AVERTIMENO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

Fonte di alimentazione collegata via cavo consigliata

• La fonte o le fonti di alimentazione collegate via cavo elencate sopra potrebbero non essere disponibili, a seconda della propria area geografica di residenza.
• Prima di utilizzato la fonte di alimentazione collegata via cavo, leggere le istruzioni e leindicazioni delle avventenze riportate su quest'sultima.

Simboli

Le figure seguenti molto e significato per l'apparecchio. Accertarsi di comprendre il significato prima dell'uso.

Ni-MH Li-ion

• Solo per le nazioni dell'EU

• Leggete il manuale di istruzioni.

• Indossare una protezione per gli occhi.

• Indossare protezioni per le orecchie.

• Indossare un elmetto, occhialoni protettivi e protezioni acustiche.

• Usare le protezioni appropriate per i piedi, le gambe, le mani e le braccia.

• AVVERTENZA: QUESTA MOTOSEGA E DESTINATA ESCLUSIVAMENTE ALL'UTILIZZO DA PARTE DI OPERATORI ADDESTRATI CHE SI OCCUPANO DELLA MANUTENZIONE DEGLI ALBERI. L'UTILIZZO SENZA UN ADEGUATO ADDESTRAMENTO PUO RISULTARE IN GRAVI LESIONI PERSONALI.

A causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicateamento il symbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

• Livello di potenza sonora garantita in base alla Direttiva rumore machine all'aperto UE.
• Livello di potenza sonora in base alla normativa sul controllo del rumore NSW australiana

ENE090-1

Non esporre alla pioggia.

Lunghezza di taglio massima permissible

Utilizzo previsto

Questo utensile è progettato per il taglio dei rami/ potatura degli alberi. Esso è adattoanche alla manutenzione degli alberi.

• Direzione di corsa catena

• Regolazione olio catena sega

GEA010-3

Avvertenze generali relative alla sicurezza dell'utensile elettrico

AVVERTIMENO Leggere tutte le avventen di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a questo utensile elettrico. La mancata osservanza di tutte le istruzioni seguenti potrebberisultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni comme riferimento futuro.

Il termine "utensile elettrico" nelle avventenze si riferisce sua all'utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all'utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

ENB137-2

Avvertenze di sicurezza relative alla motosega a batteria

1. Tenere tutte le parti del corpo lontane alla catena della sega quando la motosega è in funzione. Prima di avviare la motosega, accertarsi che la catena della sega non sia in contatto con alcun oggetto. Un attimo di disattenzione durante l'utilizzo della motosega potrebbe far impigliare gli indumenti indossati o il corpo dell'utente nella catena della sega.
2. Mantenere sempre la motosega con la mano destra sull'impugnatura superiore e la mano sinistra sull'impugnatura anteriore. Qualora si mantenga la motosega con le mani in posizione invertita si aumento il rischio di lesioni personali, e pertanto ciò va sempre evitato.
3. Tenere l'utensile elettrico solo per le superfici di impugnatura isolate, in quanto la catena della sega potrebbe entrare in contatto con fili elettrici nascosti. Qualora la catena della sega entri in contatto con un filo elettrico sotto tensione, potrebbeMETTERE sOTTO TENSIONE le parti metalliche espostede dell'utensile elettrico e dare una scossa elettrica all'operaatore.
4. Indossare occhiali di protezione e protezioni per le orecchie. Si consiglianoanche attrezzature di protezione aggiuntive per testa, mani, gambe e piedi. Indumenti di protezione adeguati riducono le lesions personali causate dai detriti volanti o dal contatto accidentale con la catena della sega.
5. Mantenere sempre un appoggio corretto sui piedi.
6. Quando si taglia un grosso ramo sottomosto a tensione,fare attenzione al rinculo.Quando la tensione delle fibre del legno viene rilasciata, il ramo, caricato come una molla, potrebbe colpire I'operatore e/o lanciere la motosega fuori controlo.
7. Adottare la massima attenzione quando si intendere tagliare siepi e alberelli. Il materiale sottile potrebbe rinanere impigliato nella catena della sega e venire scagliato come una frusta verso l'utente o tirarlo facendagli perdere l'equilibrio.
8. Trasportare la motosega per l'impugnatura anteriore, tenendola spenta e lontana dal corpo. Quando si intende trasportare o riporre la motosega, montare sempre il copribarra. Se si maneggia correttamente la motosega, si riduce la probabilità di contatto accidentale con la catena della sega in movimento.
   9.Seguire le istruzioni per la lubrificazione, il tensionamento della catena e la sostituzione degli accessori. Una catena tensionata o lubrificata in modo errato potrebbe rompersi o incremente la possibilità di contraccolpi.

9. Mantenere le impugnature asciutte, pulite e prive di olio o grasso. Impugnature unte o oleose sono scivolose e causano la perdita di controllo.

10. Tagliare esclusivamente legno. La motosega non deve essere usata per scopi non previsti. Ad esempio: non utilizzato la motosega per tagliare plastica, muratura o materiali da costruzione non in legno. L'utilizzo della motosega per operazioni diverse da quale previste potrebbe risultare in situazioni pericolose.

11. Cause e prevenzione dei contraccolpi da parte dell'operaatore:

I contraccolpi possono verificarsi quando l'estremità o la punta della barra guida tocca un oggetto, o quando il legno si richiude e fa incastrare la catena della sega nel taglio. Il contatto della punta in alcuni casi potrebbe causare un'improvvisa reazione inversa, spingendo con forza la barra guida verso l'alto e all'indietro verso l'operatore. Se la catena della sega resta incastrata lungo la parte superiore della barra guida, quest'ultima potrebbe venire spinta rapidamente all'indietro verso l'operatoratore. Queste reazioni potrebbero causare la perdita di controllo della sega, che potrebbe risultare il gravi lesioni personali. Non bisogna affidarsi esclusivamente ai dispositivi di sicurezza incorpatori nella sega. L'utente della motosega deve adottare svariate misure per evitare incidenti o lesioni personali nei lavori di taglio.

Il contraccolpo è il risultato dell'uso improprio e/o di procedure o condizioni operative errate, e più essere evitato adottando le precauzioni appropriate indicate di seguito.

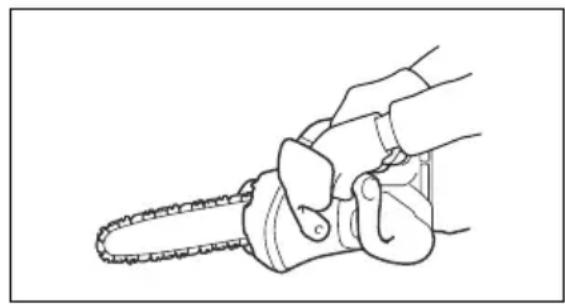

• Mantenere una presa salda, con i pollici e le dit che circondano le impugnature della motosega, con entrambé le mani sulla sega, e posizionare il proprio corpo e le braccia in modo da riuscire a resistere alla forza dei contraccolpi. La forza dei contraccolpi cui venire controllata dall'operatore adottando le dovute precauzioni. Non lasciare mai la presa sulla motosega.

014673

• Non sporgersi eccessivamente e non tagliare al di sopra dell'altezza delle spalle. Ciò contribuisce ad evitare il contatto involontario della punta e consente un controllo migliorhe della motosega in situazioni impreviste.
• Utilizzare esclusivamente barre e catene di ricambio specificate dal produttore. Barre e catene di ricambio errate potrebbero causare la rottura della catena e/o contraccolpi.

• Attenersi alle istruzioni del produttore per l'affilatura e la manutenzione della catena della sega. La riduzione dell'altezza del limitatore di profondità cui portare a un aumento dei contraccolpi.

• Prima di iniziare il lavoro, verificare che la motosega sia perfettamente funzionante e che le sue condizioni siano conformi alle normative di sicurezza. In particolare verificare quanto segue:

• Che il freno catena funzioni correttamente;
• Che il freno inerziale funzioni correttamente;
• Che la barra e il coperchio del rocchetto siano montati correttamente;
• Che la catena sia stata affiliata e tensionata secondo le normative.
• Non avviare la motosega con la copertura della catena installata su quest'ultima. Qualora si avvi la motosega con la copertura della catena installata su quest'ultima, la copertura potrebbe venire scagliata in avanti, causando lesioni personali e danni alle cose intorno all'opereatore.

Avvertenze addizzionali per la sicurezza:

1. Quando si utilizes l'utensile con l'adattatore per batterie, fare attenzione a non inciampare nel cavo elettrico durante l'uso.
2. Quando si utilizes l'utensile con l'adattatore per batterie, tenere il cavo elettrico lontano dagli ostacoli, ad esempio pezzi in lavorazione e rami, durante l'uso. Qualora il cavo elettrico si impigli in un ostacolo, potrebbe causare gravi lesioni personali.
3. Mantenere gli asanti o gli animali lontani dall'area di lavoro durante l'utilizzo della motosega.

Avvertenze di sicurezza specifiche relative alla motosega con impugnatura superiore

1. Questa motosega è progettata specificamente per la cura degli alberi e l'arboricultura. La motosega è destinata all'utilizzo esclusivamente da parte di persone correttamente addestrate. Attenersi a tutte le istruzioni, le procedure e i consigli dell'organismo professionale pertinente. In caso contrario, si potrebbero verificare incidenti mortali. Si consiglia di utilizzato sempre una piattaforma di sollevamento (idroscala, sollevatore) per effettuare tagli negli alberi. Le tecniche di discesa in corda dopbia sono estremamente pericolose e richiedono un addestramento speciale. Gli operatori devono venire addestrati per familiarizzare con l'uso delle attrezzature di sicurezza e le tecniche di arrampicata. Utilizzato sempre cinghie, corde e moschetoni appropriati, quando si intende lavorare negli alberi. Utilizzato sempre un'attrezzatura frenante sua per l'operatore che per la sega.
2. Effettuare la pulizia e la manutenzione prima della conservazione, attenendosi al manuale d'uso.
3. Assicurare un posizionamento in sicurezza della motosega durante il trasporto in auto, per evitare perdite di carburante o di olio catena, danneggiamenti dell'utensile e lesioni personali.
4. Controllare a intervalli regolari la funzionalità del freno catena. Questa operazione riduce il rischio di lesioni personali quando si verifica un contraccolpo.
5. Non rabboccare l'olio catena in prossimità di fiamme esposte. Non fumare mai quando si rabbocca l'olio catena.

6. Le normative nazionali potrebbero limitare l'utilizzo della motosega.

7. Qualora l'apparecchio subisca un impatto violento o una caduta, controllare le condizioni prima di continuare il lavoro. Controllare l'eventuale presenza di malfunzionamenti nei controli e nei dispositivi di sicurezza. In caso di eventuali danni o dubbi, rivolgersi a un nostro centro di assistenza autorizzato per l'isperizione e le riparazioni.

8. Attivare sempre il freno catena prima di avviare la motosega.
9. Mantenere saldamente in posizione la sega per evitare il pattinamento (movimento di slittamento) o il rimbalzo della sega quando si inizia un taglio.
10. Alla fine del taglio, fare attenzione a mantenere l'equilibrio a causa dell'effetto "caduta".
11. Tenere conto della direzione e della velocità del vento. Evitare la segatura e la nebbia di olio catena.

Attrezzatura protettiva

1. Per evitare lesioni alla testa,agli occhi,alle mani o ai piedi, nonché per proteggere l'udito, durante l'utilizzo della motosega è necessario utilizzato l'attrezzatura protettiva seguite:

2. Il tipo di abbligamento deve essere appropriato, vale a dire che deve essere aderente al corpo, ma alla ostacolare i movimenti. Non indossare gioielli o indumenti che potrebbero restare impi-gliati in cespugli o arbusti. Se si portano i capelli lunghi, indossare sempre una reticella per capelli.

3. É necessario indossare un casco di protezione agli volta che si lavora con la motosega. Il casco di protezione va controllato a intervali regolari alla ricerca di eventuali danni e va sostituito dopo un massimo di 5 anni. Utilizzato esclusivamente caschi di protezione omologati.
4. L a visiera del casco di protezione (o gli occhialoni) proteggono alla segatura e delle schegge di legno. Durante il funzionamento della motosega indossare sempre occhialoni o una visiera per evitare lesioniagli occhi.
5. Indossare attrezzature di protezione dai rumori adequate (cuffie antirumore, tappi auricolari, e cosi via).
6. L a giacca di protezione è composta da 22 strati di nylon e protege l'operatore dai tagli. Deve sempre essere indossata quando si lavora da piattaforme sopraelevate (idroscale, sollevatori), da piattaforme montate su scale o quando si intende arrampicarsi con delle corde.
7. L a salopette da lavoro protettiva è fabbricata in tessuto di nylon a 22 strati, e protege dai tagli. Se ne consiglia caldamente l'utilizzo.

8. I quanti protettivabbricati in pelle spessa fanno parte dell'attrezzatura obbligatoria, e devono essere sempre indossati durante il funzionamento della motosega.

9. Durante il funzionamento della motosega è necessario indossare sempre scarpe antinfortunistiche o scarponi antinfortunistic di dotati di suole anticiscivolo e punte in acciaio, nonché protezioni per le gambe. Le scarpe antinfortunistiche, dotate di uno strato protettivo, forniscono protezione dai tagli e assicurano una presa salda sui piedi. Per lavorare sugli alberi, gli scarponi antinfortunistic di devono essere idonei alle tecniche di arrampicata.

Vibrazioni

1. Le personne che soffrono di cattiva circolazione e chiesiano esposte a vibrazioni eccessive potrebbero essere soggette a lesioni ai vasi sanguigni o alsystema nervoso. Le vibrazioni sono possono causare ilverificarsi dei seguenti sintomi alle dita, alle manie eai polsi: "Addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verifichi un qualiasi sintomo tra questi, consultare un medico. Per ridurre il rischio della cosiddetta "sindrome del dito bianco", tenere calde le mani durante l'uso e mantenenere in buone condizioni I'attrezzatura e gli accessori.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVERTIMENO:

NON lasciare che la comodità o la familiarità d'uso con il prodotto (acquisita con l'uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza. L'uso IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale manuale di istruzioni potrebbero causare lesioni personali gravi.

ENC007-17

Istruzioni di sicurezza importanti per la cartuccia della batteria

1. Prima di utilizzato la cartuccia della batteria, leggere tutte le istruzioni e le avventenze riportate (1) sul caricabatteria, (2) sulla batteria e (3) sul prodotto che utilizza la batteria.

2. Non smantellare né manomettere la cartuccia della batteria. In caso contrario, si potrebbe causare un incendio, calore eccessivo o un'esplosione.

3. Qualora il tempo di utilizzo si riduca eccessivamente, interrompere immediatamente l'utilizzo dell'utensile. In caso contrario, si può incorrere nel rischio di surriscaldamento, possibili uszioni e persino un'esplosione.

4. Qualora l'electropolita entri in contatto con gli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità più risultare nella perdita della vista.

5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con alcun materiale conduttivo.
(2) Evitare di conservare la cartuccia della batteria in un contentatore insieme ad altri oggetti metallici quali chiodi, monetete, e sono via.
(3) Non esporre la cartuccia della batteria all'acqua o alla pioggia.

Un cortocircuito della batteria può causare un grande flusso di corrente, un surriscaldamento, possibili uszioni e persino un guasto.

1. Non conservare e utilizzato l'utensile e la cartuccia della batteria in ubicazioni in cui la temperatura possa raggiungere o superare i 50^ircC .
2. Non incinerire la cartuccia della batteriaanche qualora sua gravamente danneggiata o completenessaurita.Lacartuccia della batteriapuo esplodere seacontatto con il fuoco.
3. Non inchiodare, tagliare, schiacciare, lanciare o far cadere la cartuccia della batteria, né farla urtare con forza contro un oggetto duro. Questi comportamenti potrebbero risultare in un incendio, calore eccessivo o un'esplosione.
4. Nonutilizzareunabatterydanneggiata.
5. Le batterie aioni di litio contente sono soggetti ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation).

Per trasporti commerciali, ad esempio da parte di terzi o spedizioniieri, è necessario osservare dei requisiti speciali sull'imballaggio e sull'etichetta.

Per la preparazione dell'articolo da spedire, è richiesta la consulenza di un esperto in materiali pericolosi. Attenersianche alle normative nazionali, che potrebbero essere più dettagliate.

Nastrare o coprire i contatti aperti e imballare la batteria in modo tale che non si possa muovere liberamente all'interno dell'imballaggio.

1. Quando si intende smaltire la cartuccia della batteria, rimuoverla dall'utensile e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
2. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita. L'installazione delle batterie in prodotti non compatibili potrebbe risultare in incendi, calore eccessivo, esplosioni o perdite di liquido elettrotlitico.
3. Se l'utensile non viene utilizzato per un periodo di tempo prolongato, la batteria deve essere rimossa dall'utensile.
4. Durante e dopo l'uso, la cartuccia della batteria potrebbe assorbire calore, che cui causare ustioni o ustioni a bassa temperatura. Fare attenzione a come si maneggiano le cartucce delle batterie extremamente calde.
5. Non toccare i terminali dell'utensile subito dopo l'uso, in quanto potrebbero diventare extremamente caldi al punto da causare usioni.
6. Evitare di far incastrare schegge, polveri o terreno nei terminali, nei fori e nelle scanalature della cartuccia della batteria. In caso contrario, l'utensile o la cartuccia della batteria potrebbero riscaldarsi, prendere fuoco, scoppiare o guastarsi, causando usstioni o lesioni personali.
7. A meno che l'utensile supporti l'uso in prossimità di linee elettriche ad alta tensione, non utilizzato la cartuccia della batteria in prossimità di linee elettriche ad alta tensione. In caso contrario, si potrebbe causare un malfunzionamento o la rottura dell'utensile o della cartuccia della batteria.
8. Tenere la batteria Iontana dai bambini.

CONSERVARE LE PRESENTI ISTRUZIONI.

ATTENZIONE:

Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per l'utensile e il caricabatterie Makita.

Suggerimenti per preservare la durata massima della batteria

1. Caricare la cartuccia della batteria prima che si scarichi completamente. Smettere sempre di utilizzato l'utensile e caricare la cartuccia della batteria quando sinota che la potenza dell'utensile è diminuita.
2. Non ricaricare mai una cartuccia della batteria completeness carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la cartuccia della batteria a una temperatura ambiente compresa tra 10^ircC e 40^ircC . Lasciar raffreddare una cartuccia della batteria prima di caricarla.
4. Quando non si utilizes la cartuccia della batteria, rimuoverla dall'utensile o dal caricabatterie.
5. Caricare la cartuccia della batteria se non la si è utilizzata per un periodo di tempo prolongato (più di sei mesi).

DESCRIZIONE FUNZIONALE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di regolare o di controllare il funzionamento dell'utensile.

Installazione o rimozione della cartuccia batteria (Fig. 1)

ATTENZIONE:

• Tenere saldamente l'utensile e la batteria quando si installa o si rimuove la batteria.

• Spagnere sempre l'utensile prima di installare o di rimuovere la batteria.

Se non si tengono saldamente l'utensile e la cartuccia batteria, potrebbero sfuggire di mano danneggiandosi e causare una lesione personale.

Per rimuovere la batteria, toglierla dall'utensile spingendo allo stesso tempo il bottone sulla parte anteriore della batteria.

Per installare la batteria, allineare l'appendice della batteria sulla scanalatura dell'alloggiamento e spingerla in posizione. Inserirla completeness finché si blocca in posizione con uno piccolo scatto. Se si vede l'indicatore rosso sul lato superiore del bottone, vuol dire che la batteria non è bloccata completeness.

ATTENZIONE:

• Installare sempre completeness la batteria finché l'indicatore rosso non è piùvisible. In caso contrario, potrebbe cadere accidentallymente fuori dall'utensile causando un incidente all'operaatore o a chi gli è vicino.
• Non installment forzatamente la batteria. Se la batteria non scivola dentro fácilmente, vuol dire che noniene inserita correttamente.

NOTA:

L'utensile non pouf funzionare con una sola batteria.

Sistema di protezione utensile/batteria

L'utensile è dotato di un sistema di protezione utensile/ batteria. QuestoSYSTEMA interrompe automaticamente la corrente al motore per estendere la vita di servizio dell'utensile e della batteria.

L'utensile si arresta automaticamente quando funziona se也是如此 o la batteria vengono a trovarsi in una delle condizioni seguenti. In alcune condizioni, gli indicatori si accendono.

Protezione dal sovraccarico

Se l'utensileiene usato in un modo che causa un suo assorbimento di corrente anormalmente alto,esso si arresta automaticamente perché alcuna indicazione. In tal caso, spegnere l'utensile e smettere di usare l'applicazione che ha causato il suo sovraccarico. Riaccendere poi l'utensile per riavviarlo.

Protezione dal surriscaldamento batteria/utensile

Se la batteria/l'utensile si surriscalda, l'utensile si arresta automaticamente perché alcunaindicazione. Anche se si schiaccia il grilletto interruptre, l'utensile non si avvia. In tal caso, lasciare che la batteria/l'utensile si raffreddi prima di riaccendere l'utensile.

Protezione da scarica eccessiva (Fig. 2)

Quando la capacité restante della batteria diventa Bassa, l'indicatore della batteria lampeggia sul lato appropriato della batteria. Se si continua a usar, l'utensile si arreste e l'indicatore della batteria rimane acceso per circa 10 secondi. In tal caso, caricare la batteria.

Indicazione della capacité restante della batteria (Fig. 3)

Solo per cartucce delle batterie dotate di indicatore

Premere il bottone di controllo sulla cartuccia batteria per visualizzare la capacité restante della batteria. Le spie si accendono per pochi secondi.

Spie			Capacità restante
Accesa S	Penta Lampeg- giance	giante
			dal 75% al 100%
			dal 50% al 75%
			dal 25% al 50%
			dal 0% al 25%
			Caricare la batteria.
			Si potrebbe essere verificato un malfunzionamento della batteria.

015658

NOTA:

• A seconda delle condizioni d'utilizzo e della temperatura ambiente, l'indicazione potrebbe differire leggermente alla capacitée.

• Il primo indicatore luminoso (all'estremità sinistra) lampeggia quando il sistema di protezione della batteria è in funzione.

Funzionamento dell'interruttore (Fig. 4)

ATTENZIONE:

• Prima di installare la batteria nell'utensile, controllare sempre che l'interruttore funzioni correttamente e che ritorni sulla posizione "OFF" quando viene rilasciato.

Per evitare che l'interruttore a grilletto venga schiacciato accidentallymente, la motosega è dotata del bottone di sblocco.

Per avviarla, spingere il bottone di sblocco e schiacciare l'interruttore a grilletto. Rilasciare l'interruttore a grilletto per fermarla.

Controllo del freno della catena (Fig. 5)

NOTA:

• Se la motosega non si avvia, è necessario liberare il freno della catena. Tirare indietro con decisione la protezione anteriore per la mano finché si blocca.

Per avviare la motosega, afferrarla saldamente con ambedue le mani.

Afferrare la maniglia superiore con la mano destra e la maniglia anteriore con la mano sinistra. La barra e la catena non devono essere in contatto con alcun oggettto. Innanzi tutto premere il pulsante di sblocco, quando l'interruttore a grilletto.

La catena della sega si avvia immediatamente.

Premere in avanti la protezione anteriore per la mano usando il dorso della mano. La catena della sega deve bloccarsi immediatamente.

ATTENZIONE:

• Se durante esta prova la catena della sega non si dovesse arrestare immediatamente, non deve essere usata in nessuna circostanza. Rivolgersi a un centro specializzato di riparazione MAKITA.

Controllo del freno inerziale

Accendere la motosega.

Rilasciare completamente l'interruttore a grilletto. La catena della sega deve arrestarsi entro un secondo.

ATTENZIONE:

• Se la catena della sega non si dovesse arrestare entro un secondo quando viene effettuata esta prova, non deve essere usata. Rivolgersi a un centro specializzato di riparazione MAKITA.

Regolazione della lubrificazione della catena (Fig. 6)

É possiblo regolare la mandata della pompa dell'olio usando la vite di regolazione. La quantità di olio cui essere regolata con la chiave universale.

Gancio (punto di attacco fune) (Fig. 7)

Il gancio" (punto di attacco fune) serve ad appendere l'utensile. Prima di usare il gancio, tirarlo fuori e legarlo con una fune.

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima di qualsiasi intervento sull'utensile.

Rimozione o installmente della catena della sega (Fig. 8, 9, 10, 11, 12 e 13)

ATTENZIONE:

• Indossare sempre i guanti per installare o rimuovere la catena della sega.
• La catena sega e la barra di guida sono molto calde subito dopo un lavoro. Lasciare che si raffreddino sufficientemente prima di cominciare un'alto lavoro con l'utensile.

Per installare la catena sega, procedere con i passi seguenti:

1. Controllare la direzione della catena. La freccia sulla catena在哪？
2. Montare una estremità della catena sega sopra la barra di guida, e l'altra estremità intorno al rocchetto.
3. Mettere in posizione la barra di guida sulla catena sega.
4. Girare la ghiera di regolazione nella direzione “-” per spingere il perno di regolazione nella direzione della freccia.
5. Sistemare il coperchio del rocchetto sulla motosega in modo che il perno di regolazione sua posizionato nel piccolo foro della barra di guida.
6. Girare completeness la leva in senso orario e indietro di un quarto di giro per mantenere l'allentamento della tensione della catena.
7. Girare la ghiera di regolazione, e regolare la tensione della catena. (Per la procedura, videere il capitolo relative alla "Regolazione della tensione della catena della sega".)
8. Girare la leva in senso orario per fissare il coperchio del rocchetto.
9. Premere e rimettere la leva sulla sua posizione originale.

Per rimuovere la catena sega, procedere con i passi seguenti:

1. Premere e après Completely la leva finché si arresta.
2. Girare la ghiera di regolazione nella direzione “-” per rilasciare la tensione della catena sega.
3. Girare la leva in senso antiorario per allentare il coperchio del rocchetto finché vuo essere rimioso.
4. Rimuovere il coperchio del rocchetto.
5. Rimuovere la catena sega e la barra di guida dalla motosega.

Regolazione della tensione della catena della sega (Fig. 12, 14 e 11)

Dopo molte ore di uso'la catena della sega potrebbe allentarsi. Ogni tanto, prima dell'uso, verificare la tensione della catena della sega.

1. Premere e après complementamente la leva finché scatta in posizione. Girarla un poco in senso antiorario per allentare leggermente il coperchio del rocchetto.
2. Sollevare leggermente la punta della barra di guida.

3. Girare la leva di regolazione per regolare la tensione della catena sega. Stringere la catena sega finché il lato inferiore della catena entra nella rotaia della barra di guida (vedere il cerchio inlla illustrazione).

4. Continuare a tenere leggermente la barra di guida e stringere il coperchio del rocchetto dopo aver regolato la tensione della catena. Accertarsi che la catena sega non si allenti sul lato inferiore.

5. Premere e rimettere la leva sulla sua posizione originale.

Accertarsi che la catena sega aderisca correttamente al lato inferiore della barra.

ATTENZIONE:

• Non stringere troppo la catena sega. Una tensione eccessiva della catena sega potrebbe causare la rottura della catena, usura della barra di guida e la rottura della ghiera di regolazione.
• Una catena troppo allentata può saltare fuori alla barra, e costituire perciò un rischio di incidente.
• La procedura di installatione o di rimozione della catena deve essere eseguita in un luogo pulito nella segatura e simili.

Crampone (accessorio opzionale) (Fig. 15)

Per installare il crampone, procedere con i passi seguenti:

1. Rimuovere il coperchio del rocchetto, la catena sega e la barra di guida, come descripto nel manuale di istruzioni.
2. Far combaciare i fori del crampone con i fori della motosega.
3. Stringerli saldamente con viti.

FUNZIONAMENTO

ATTENZIONE:

• Non coprire le aperture di ventilazione, perché ciò potrebbe causare il surriscaldamento dell'utensile e danneggiarlo.

Lubrificazione (Fig. 16 e 17)

La catena della sega si lubrifica automaticamente quando l'utensile sta funzionando.

Controllare la quantità di olio restante nel serbatoio dell'olioattraverso la finestrella di ispezione olio.

Per rabboccare il serbatoio, togliere il tappo dall'apertura del serbatoio dell'olio.

Dopo il rabbocco del serbatoio, avvitare sempre il tappo serbatoio olio in dotazione alla motosega.

ATTENZIONE:

• Quando si rabbocca la motosega con l'olio catena per la prima volta, oppure rabboccando il serbatoio dopo che si è svuotato completenesse,aggiungere l'olio fino al bordo inferiore del bocchettone di riempimento. L'alimentazione dell'olio potrebbe altrimenti essere ostacolata.
• Come olio catena della sega, usare esclusivamente l'olio per motoseghe Makita o un olio disponibile sul mercato.
• Non si devono mai usare oli contenti polvere e particelle, o oli volatili.
• Per la potatura degli alberi, usare oli botanici. Gli oli minerali potrebbero danneggiare gli alberi.
• Durante la potatura degli alberi non si deve mai forzare la motosega.
• Prima di fare un taglio, accertarsi che il tappo serbatoio olio in dotazione sia avvitato in posizione.

Tenere la motosega lontana dall'albero. Avviarla e aspettare finché la lubrificazione della catena della sega sua adeguata.

Mettere il crampone a fatto con il ramo da tagliare prima di accendere l'utensile. In caso contrario, potrebbe causare un lavoroamento della barra di guida, con pericolo di un incidente per l'operatore. Tagliare il ramo spostando semplicamente l'utensile in giu.

USO DELLA MOTOSEGA

Potatura degli alberi (Fig. 18, 19, 20 e 21)

ATTENZIONE:

• Tenere tutte le parti del corpo lontane alla catena della sega quando il motore gira.
• Tenere saldamente la motosega con entrambe le mani,:
  dontre il motore gira.
• Non cercare di raggiungere parti lontane. Mantenere sempre i piedi appoggiati saldamente restando bilanciati.

Mettere il crampone a contatto con il ramo da tagliare prima di accendere l'utensile. Se lo si tagliaenza mettere il crampone a contatto con il ramo, si potrebbe causare un lavoroamento della barra di guida, con pericolò di un incidente per l'operatoratore.

Per tagliare i rami grossi, fare prima un taglio poco profondo dal basso e finire poi di tagliare dall'alto.

Se sioca di tagliare i rami grossi dal basso, il ramo potrebbe abbassarsi incastrando la catena della sega nel taglio. Se sioca di tagliare i rami grossi dall'alto alla fare prima un taglio molto profondo dal basso, il ramo potrebbe spaccarsi.

Se non è possible tagliare con un solo movimento:

Esercitare una leggera pressione sul manico, continuare a segare e tirare leggermente indietro la motosega, insere il cuneo un po più in basso e finire di tagliare alzano il manico.

Trasporto della motosega (Fig. 22)

Rimuovere sempre la cartuccia batteria dall'utensile e sovrapporre la barra di guida al coperchio della barra di guida prima di trasportare l'utensile. Coprire inoltre la cartuccia batteria con il coperchio della batteria.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e che la batteria sia stata rimossa prima dell'intervento di ispezione o manutenzione.
• Indossare sempre i guanti prima di eseguire qualiasi ispezione o manutenzione.
• Mai usare benzina, benzene, solventi, alcol e altre sostanze similii. Potrebbero causare scolorimenti, deformazioni o crepe.

Affilatura della catena della sega (Fig. 23)

ATTENZIONE:

• Rimuovere sempre la cartuccia batteria e indossare i quanti di protezione quando si lavora con la catena della sega.

Affilare la catena della sega se:

• Si produce una segatura farinosa quando si taglia il legno bagnato;
• La catena penetra nel legno con dificoltà,anche se visi applicaupona grande pressione;

• Il bordo di taglio è palesamente danneggiato;

• La motosega tira a destra o a sinistra nel legno. Cio è causato da una affilatura irregolare della catena, oppure se la catena della sega è danneggiata su un lato soltanto.

Affilare frequentlymente la catena della sega, ma rimuovere sostanto peu materiale agli volte.

Per la normale riaffilatura sono generalmente sufficienti due o tre colpi di lima. Dop o che la catena della sega è stata riaffilata diverse volte, farla agliare in una officina di riparazione MAKITA specializzata.

Criteria di affilatura: (Fig. 24 e 25)

• Tutte le lame devono averre la stessa lunghezza. Le lame con una lunghezza diversa impedisco alla catena di scorrere normalmente, e potrebbero causare la rottura della catena.
• Non'affilare la catena quando è stata raggiunta la lunghezza minima di 3 mm. Bisogna allora montare una nuova catena.
• Lo spessore dei trucoli viene determinato alla distance tra il calibro di profondità (naso rotondo) e il bordo di taglio.
• I risultati di taglio migliorari si ottengono con la seguente distanza tra il bordo di taglio e il calibro di spessore. Lama catena 90PX / 91PX / M41 / M43 / 25AP: 0,65 mm

AVERTIMENO:

• Una distanza eccessiva aumenta il rischio di contraccolpi.
• L'angolo di affilatura di 30^irc delve essere lo stesso sui tutte le lame. Le differenze tra gli angoli causano uno scorrimento rude e irregularare della catena, una usura accelerata e la rottura della catena.
• L'angolo della piatra laterale della lama è determinato dalla profondità di penetrazione della lima rotonda. Se la lima specificata viene usata correttamente, l'angolo correto della piatra laterale viene prodotto automaticamente.
• L'angolo della piatra laterale di ciascuna catena sega è come segue: Lama catena 90PX / 91PX / M41 / M43 / 25Al 55^irc

Lima e guida lima (Fig. 26, 27 e 28)

• Per'affilare la catena usare una speciale lima rotonda (accessorio opzionale) per catene sega. Le comuni lime rotonde non sono adatte.
• Il diametro della lima rotonda per ciascuna catena sega è come segue:

Lama catena 90PX:4,5 mm

• La lima deve essere guidata nella lama spostandola in avanti. Sollevare la lima alla lama per tornare alla posizione di partenza.

• Affilare per prima la lama più corta. La lunghezza di但这a lama più corta diventa poi lo standard per tutte le autres lame della catena sega.
  -Guidare la lama come molto nella illustrazione.

• La lima può essere guidata più facilemente se si usa un portalima (accessorio opzionale). Sul portalima ci sono i segni per l'angolo corretto di affilatura di 30^irc (allineare i segni paralleli alla catena della sega) e limita la profondità di penetrazione (a 4/5 del diametro della lima).

• Dopo aver affiliato la catena, controllare l'altezza del calibro di spessore usingo l'attrezzo di calibro della catena (accessorio opzionale).
• Rimuovere tutto il materiale sporgente, per quanto piccolo, con una speciale lima piatta (accessorio opzionale).
• Arrotdare di nuovo la parte anteriore del calibro di spessore.

Pulizia della barra di guida (Fig. 29)

Le bave e la segatura si accumulano nella cava della barra di guida, intasandola e ostacolando il flusso dell'olio. Togliere sempre le bave e la segatura dopo aver affidavit o rimontato la catena della sega.

Pulizia del foro di scarico dell'olio (Fig. 30)

Durante l'utilizzo, nel foro di scarico dell'olio si potrebbero essere accumulate polvere o particelle.

La polvere o le particelle nel foro di scarico dell'olio potrebbero ostacolare il flusso di scarico dell'olio e causare una lubrificazione insufficiente dell'intera catena della sega.

Se sulla parte superiore della barra di guida si verifica una scarsa alimentazione dell'olio catena, pulire il foro di scarico dell'olio come segue.

Rimuovere la cartuccia batteria dall'utensile.

Rimuovere dall'utensile il coperchio del rocchetto e la catena della sega. (Vedere la sezione dal titolo "Installazione o rimozione della catena della sega".)

Rimuovere la polvere o le particelle usingo un cacciavite a punta piatta con un albero sottile o simile.

Inserire la cartuccia batteria nell'utensile.

Schiacciare l'interruttore a grilletto per far uscire la polvere o particelle dal foro di scarico olio scaricando l'olio catena.

Rimuovere la cartuccia batteria dall'utensile.

Reinstallare sull'utensile il coperchio del rocchetto e la catena della sega.

Sostituzione del rocchetto (Fig. 31 e 32)

Prima di montare una nuova catena della sega, controllare le condizioni del rocchetto.

ATTENZIONE:

• Un rocchetto usurato danneggia una nuova catena sega. In tal caso, far sostiturire il rocchetto. Il rocchetto deve essere installato in modo che sua sempre rivolto come migliorato nella illustrazione.

Montare sempre un nuovo anello di blocco quando si sostituisce il rocchetto.

Sostituzione delle spazzole di carbone (Fig. 33 e 34)

Rimuovere e controllare regolarmente le spazzole di carbone. Sostituirle quando sono usurate fino al segno del limite. Mantenere le spazzole di carbone pulite e libere di slittare nelle portaspazzole. Entrambe le spazzole di carbone devono essere sostuite allo stesso tempo. Usare sostanto spazzole di carbone identiche.

Usare un cacciavite per rimuovere i tappi dei portaspazzole. Estrarre le spazzole di carbone usurate, insere le nuove spazzole e fissare i tappi dei portaspazzole.

Immagazzinaggio

Pulire l'utensile prima di immagazzinarlo. Togliere dall'utensile tutti i trucoli e la segatura dopo aver rimioso il coperchio del rocchetto. Dopao aver pulito l'utensile, farlo girare a vuoto per lubricare la catena della sega e la barra di guida.

Coprire la barra di guida con il coperchio della barra di guida.

Togliere l'olio dal serbatoio per svuotarlo, e posare la motosega.

Per mantenere la SICUREZZA e l'AFFIDABILITA dell'utensile, le riparazioni e qualsiasi另一tra manutenzione o regolazione devono essere eseguite da un centro di assistenza Makita autorizzato usingo sempre ricambi Makita.

Istruzioni per la manutenzione periodica

Per assicurare la lunga vita di servizio, evitare danni e assicurare il piano funzionamento delle caratteristiche per la sicurezza, bisogna eseguire periodicamente la manutenzione seguente.

Le clausole della garanzia sono valide soltanto se questo lavoroiene eseguito regolarmente e correttamente. La mancata esecuzione del lavoro di manutenzione prescritto può causare incidenti.

L'utente della motosega non deve eseguire un lavoro di manutenzione non descripto in quello manuale di istruzioni. Tale lavoro deve essere eseguito da un Centro di Assistenza autorizzato.

Tempo di utilizzo Voce		Prima del lavoro	Ogni giorno	Ogni settimana	Ogni 3 mesi	Annual-mente	Prima dell'im-magazzinaggio
Motosega	Ispezione	Og
	Pulitura		Og
	Controllo presso un centro di assistenza autorizzato.					Og	Og
Catena sega	Ispezione	Og
	Affilare, se necessario.						Og
Barra guida	Ispezione	Og	Og
	Rimuovere alla catena sega.						Og
Freno catena	Controllare il funzionamento.	Og
	Fare ispezionare regolarmente presso un centro di assistenza autorizzato.				Og
Lubrificazione catena	Controllare la velocità di alimentazione olio.	Og
Grilletto interruptore	Ispezione	Og
Bottone di sblocco	Ispezione	Og
Tacco serbatoio olio	Controllare il serraggio.	Og
Fermacatena Ispezione				Og
Viti e dadi Ispezione				Og

014804

CORREZIONE DEI PROBLEMI

Prima di richiedere una riparazione, eseguire prima da soli l'ispezione. Se si riscontra un problema non contemplato nel manuale, non cercare di smontare l'utensile. Rivolgersi a un centro di assistenza Makita autorizzato, chiedendo che per le riparazioni vengano sempre usati ricambi Makita.

Malfunzionamento Causa	Rimedio
La motosega non si avvia.	Le due cartucce batteria non sono state installate.	Installare le cartucce batteria caricate.
	Problema della batteria (tensione insufficiente).	Ricaricare la cartuccia batteria. Se la ricarica non ha effetto, sostuire la cartuccia batteria.
La catena non scorre. Il freno della catena	tena è attivato. Rilasciare il freno della catena.	catena.
Il motore si arresta molto poco.	Il livello di carica della batteria è basso.	Ricaricare la cartuccia batteria. Se la ricarica non ha effetto, sostuire la cartuccia batteria.
Non c'è olio nella catena.	Il serbatoio dell'olio è vuoto. Riempire	il serbatoio dell'olio.
	La scanalatura di guida olio è sporca.	Pulire la scanalatura.
	L'alimentazione dell'olio non è regolata correttamente.	Regolare la quantità di alimentazione dell'olio.
Non raggiunge i giri massimi al minuto.	La cartuccia batteria non è installata correttamente.	Installare la cartuccia batteria come descritto in questo manuale.
	La carica della batteria sta calando.	Ricaricare la cartuccia batteria. Se la ricarica non ha effetto, sostuire la cartuccia batteria.
	Ilsystema di trasmissione non funziona correttamente.	Rivolgersi per la riparazione a un centro di assistenza locale autorizzato.
La catena non si arrastaanche se si azionza il freno della catena:Fermare immediamente la macchina!	La banda del freno è usurata.	Rivolgersi per la riparazione a un centro di assistenza locale autorizzato.
Vibrazione anormale:Fermare immeditamente la macchina!	La barra di guida o la catena sega è allentata.	Regolare la barra di guida e la tensione della catena sega.
	Malfunzionamento dell'utensile.	Rivolgersi per la riparazione a un centro di assistenza locale autorizzato.

014805

ACCESSORI OPZIONALI

ATTENZIONE:

• Questi accessori o attrezzi sono consigliati per l'uso con l'utensile Makita specificato in quello manuale. L'impiego di altri accessori o attrezzi può costituire un rischio di lesioni alle persone. Usare gli accessori soltanto per il loro scopo prefissato.

Per ottener maggiori dettagli su quosti accessori, rivolgersi a un Centro Assistenza Makita autorizzato.

• Batteria e caricatore Makita genuini
• Catena della sega
• Barra di guida
  Coperchio barra di guida
  Lima
  Custodia utensile

NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell'imballo dell'utensile come accessori standard. Essi potrebbero differire da Paese a Paese.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN62841-1 e, laddove applicabile, allo standard EN ISO 11681-2:

Modello DUC252

Livello di pressione sonora (L_pA):83 dB (A)

Livello di potenza sonora (L_WA):91 dB (A)

Incertezza (K): 3 dB (A)

Modello DUC302

Livello di pressione sonora (L_pA):84 dB (A)

Livello di potenza sonora (L_WA):92 dB (A)

Incertezza (K): 3 dB (A)

NOTA:

• Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un tipo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

• Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTIMENO:

• Indossare protezioni per le orecchie.
• L'emissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
• Accertarsi di identificare misure di sicurezza per la protezione dell'operaatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzato (tenendoiconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 tempo di attivazione).

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN62841-1 e, laddove applicabile, allo standard EN ISO 11681-2:

Modello DUC252

Modalità di lavoro: taglio del legno

Emissione di vibrazioni (a_hW):4,7m / s²

Incertezza (K): 1,5 m/s²

Modello DUC302

Modalità di lavoro: taglio del legno

Emissione di vibrazioni (a_h,w):4,5m / s²

Incertezza (K): 1,5 m/s²

NOTA:

• Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un tipo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.
• Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVERTIMENO:

• L'emissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico cui valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
• Accertarsi di identificare misure di sicurezza per la protezione dell'operaatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendoiconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 tempo di attivazione).

DICHIARAZIONI DI CONFORMITA

Solo per i paesi europei

Le Dichiarazioni di conformità sono incluse nell'Allegato A al presente manuale d'uso.

ACCESORIOS OPCIONALES

PRECAUCION:
