MODE D'EMPLOI D91E5N0 NEFF

Notice de montage d'une hotte-cheminée suspendue

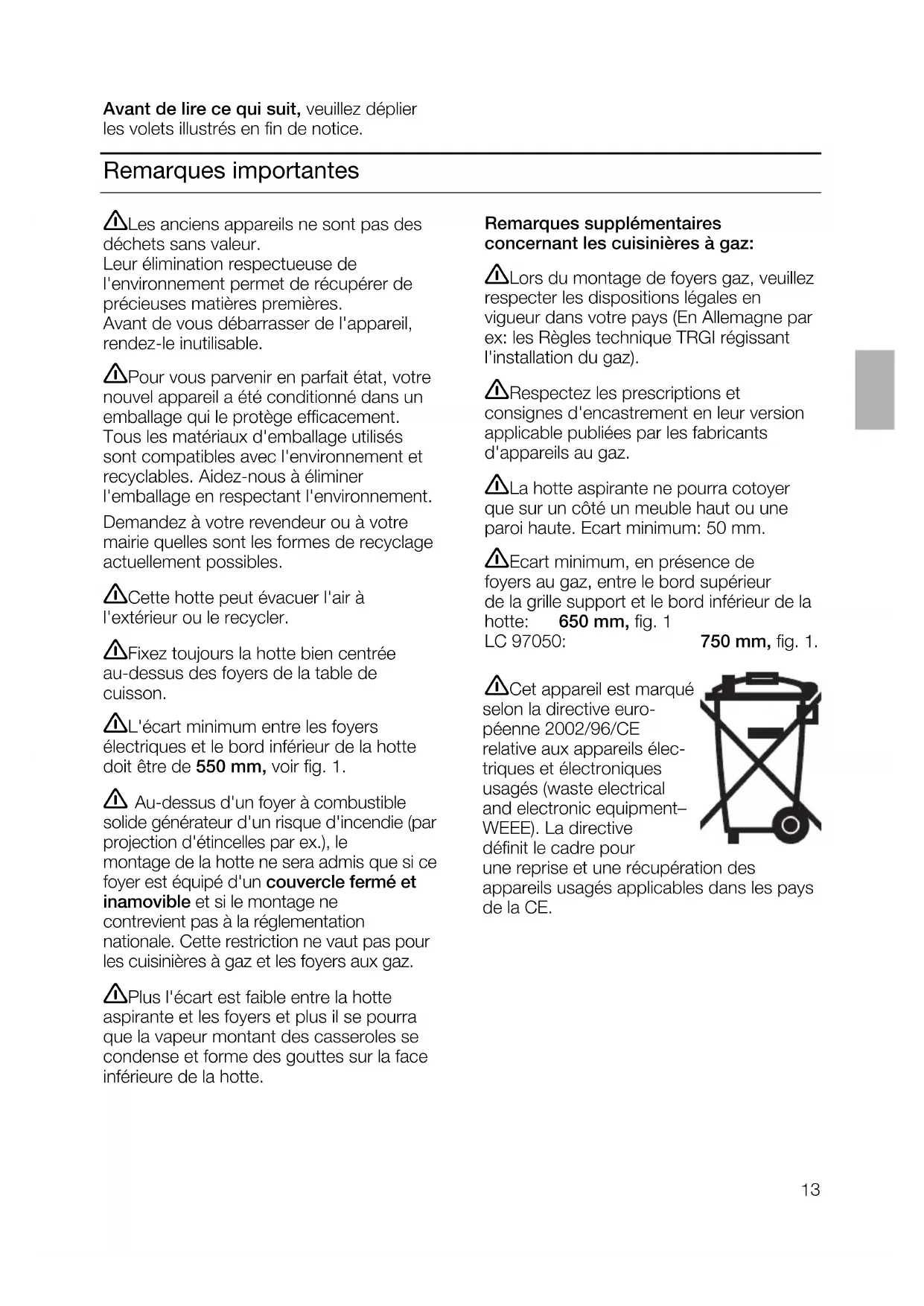

~ goes out shortly afterwards. The electronic control system will then have been selected to exhaust air mode.13 Remarques importantes Remarques supplémentaires concernant les cuisinières à gaz: Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm. Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1 LC 97050: 750 mm, fig. 1. Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte. Cet appareil est marqué selon la directive euro- péenne 2002/96/CE relative aux appareils élec- triques et électroniques usagés (waste electrical and electronic equipment– WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE. Avant de lire ce qui suit, veuillez déplier les volets illustrés en fin de notice.14 Avant le montage Evacuation de l'air à l'extérieur Fig. 2 L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulati- on) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possi- ble si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). Evacuation de l'air à l'extérieur Fig. 2 On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situati- on, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous uti- lisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.15 Avant le montage Mode Air recyclé Fig. 4 ❑ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte. Si la hotte aspirante convient pour fonctionner en mode Recyclage, vous pouvez vous procurer l'ensemble du kit de montage auprès du commerce spécialisé. Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

Le conduit d'évacuation soit court et lisse.

Il ait le moins possible de coudes.

Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde: Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm l = 113 cm

Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.

Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant. Branchement du conduit d'évacuation l 150 mm:

Fixez le conduit d'évacuation directement sur l'orifice. Branchement du conduit d'évacuation l 120 mm: ❑ Introduisez le manchon réducteur sur le manchon à air (fig. 3) et puis fixez le tuyau d’ air vicié contre le premier. ❑ Fixez le tuyau d'air vicié contre le manchon réducteur. Préparation du plafond

Le plafond doit être plat et horizontal.

Veillez à ce que les chevilles soient bien fixées. Les chevilles ci-jointes conviennent pour fixer la hotte dans un mur/plafond en béton ou en pierre naturelle. Si le matériau constitutif du plafond est différent, veuillez utiliser des moyens de fixation appropriés. Poids en kg: Sous réserve de modifications constructives dans l’intérêt du progrès technique. Air évacue Air recyclé

D91E1N016 Branchement électrique La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire- ment posée. Au plafond, installez cette prise à contacts de terre, si possible directement au-dessus du capotage de la cheminée. Caractéristiques électriques: Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil. Toujours mettre l'appareil hors tension avant d'effectuer des réparations. Longueur du cordon de branchement: 1,30 m. Si le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques. Encastrement La hotte aspirante est prévue pour être installée au plafond de la cuisine ou à un faux plafond stable. L'écart minimum entre les foyers et la hotte aspirante doit être de 550 mm pour des foyers électriques et de 650 mm (LC 97050: 750 mm) pour des foyers à gaz.

1. Marquez le point central de la hotte sur

2. A l'aide du gabarit, marquez les

positions des vis sur le plafond. Fig. 5

3. Percez les trous de fixation de 8 mm de

l puis introduisez les chevilles dans les trous. Fig. 5.

4. Vissez le châssis-support. Fig. 5.

5. A l'aide de deux vis, fixez le capot

cheminée du haut contre le châssis support. Fig. 6.

6. Enlevez la feuille protectrice de la partie

supérieure de la cheminée. Attention : veillez bien à ne pas endommager les surfaces, délicates, en acier inoxydable.

7. Poussez le capot cheminée inférieur

vers le haut et fixez-le de telle sorte qu'il ne puisse pas chuter. Fig. 6.

8. Hotte DIE 975 A uniquement : posez le

bandeau en verre sur la hotte. Fig. 7.

9. Incorporez la hotte aspirante dans le

châssis-support puis vissez à la hauteur voulue. Fig. 6. ❑ Les trous oblongs permettent d'ajuster la hotte aspirante en position.17 Encastrement Conversion du mode air évacué au mode air recyclé

10. Raccordez le conduit.

11. Effectuez le branchement électrique.

12. Abaissez très doucement la partie

inférieure du capot cheminée.

13. Hotte DIE 975 A uniquement : soulevez

le bandeau en verre et retirez le film protecteur au niveau des rubans adhésifs. Posez le bandeau en verre et appuyez. Fig. 7.

14. Hotte DIE 995 F uniquement :

incorporez les 2 bandeaux en verre. Fig. 8.

A la fabrication, la commande électronique de votre modèle de hotte aspirante a eté reglée sur le mode prévu de traitement de l’air (évacuation ou recyclage).

Si Vous voulez passer à l’autre mode de fonctionnement, vous devrez également adapter la commande électronique. Conversion: La hotte doit être raccordée au secteur mais se trouver hors tension. ❑ Pour hottes avec boutons ronds…

1. Appuyez en mème temps sur les

boutons Lumières et Timer pour quelque secondes, le symbol ~ à côté va paraître dans le display et il sera suivi par le numero 0.

2. Chaque fois que Vous appuyez sur le

bouton Lumière il est possibile de changer la valeur en passant de 0 (fonctionnement évacuation d’air) à 1 (fonctionnement air recyclé) et viceversa.

3. Appuyez sur le bouton 0 pour confirmer

le choix effectuée au point avant. ❑ Pour hottes avec boutons rectangulaires ...

1. Appuyer sur la touche 0, puis la
