Tipo di prodotto	Cappa camino sospesa
Marca	Neff
Modello	D91E5N0
Installazione	A soffitto (o controsoffitto stabile)
Modalità di evacuazione	Aria espulsa all'esterno o aria riciclata (con filtro a carbone opzionale)
Diametro del condotto consigliato	150 mm (minimo 120 mm)
Distanza minima da piani di cottura elettrici	550 mm
Distanza minima da piani di cottura a gas	650 mm (750 mm per modello LC 97050)
Materiale	Acciaio inossidabile
Funzioni	Illuminazione, timer, comando elettronico
Tipo di comando	Pulsanti rotondi o rettangolari a seconda della versione
Illuminazione	Integrato (tipo non specificato)
Alimentazione	220-240 V, 50 Hz (stima)
Lunghezza del cavo di alimentazione	1,30 m
Peso (circa)	41 a 43 kg (modello simile D91E1N0)
Filtri	Filtro a carbone attivo (opzionale per modalità ricircolo)
Manutenzione e pulizia	Pulire regolarmente i filtri; utilizzare un panno morbido per le superfici in acciaio inox
Sicurezza	Spegnere l'apparecchio prima di qualsiasi intervento; utilizzare tasselli adatti al soffitto
Informazioni generali	Manuale disponibile in più lingue; apparecchio conforme alla direttiva RAEE

Domande frequenti - D91E5N0 NEFF

Qual è la distanza minima tra la cappa e i piani di cottura?

Per i piani di cottura elettrici, la distanza minima è di 550 mm. Per i piani a gas, è di 650 mm (eccetto modello LC 97050: 750 mm). Vedi fig. 1 del manuale.

Come passare dalla modalità di evacuazione alla modalità di ricircolo?

Per le cappe con pulsanti rotondi, premere contemporaneamente i pulsanti Luci e Timer per alcuni secondi, quindi selezionare 1 (ricircolo) con il pulsante Luci e confermare con il pulsante 0. Per i pulsanti rettangolari, tenere premuto il pulsante 0, quindi premere il tasto [→] finché non viene visualizzato il simbolo =, quindi rilasciare.

Quale diametro del condotto di evacuazione devo utilizzare?

Il diametro consigliato è di 150 mm. Un diametro minimo di 120 mm può essere utilizzato con un manicotto riduttore (fig. 3). I condotti piatti devono avere una sezione equivalente (113 cm² per 120 mm, 177 cm² per 150 mm).

Posso installare la cappa sopra un piano cottura a gas?

Sì, a condizione di rispettare una distanza minima di 650 mm tra il bordo superiore della griglia di supporto e il bordo inferiore della cappa. Assicurarsi che la stanza disponga di una ventilazione sufficiente.

Come pulire i filtri?

I filtri metallici possono essere puliti con acqua calda e sapone o in lavastoviglie. Per il filtro a carbone (modalità ricircolo), deve essere sostituito periodicamente in base all'uso (di solito ogni 6-12 mesi). Consultare il manuale per maggiori dettagli.

Cosa fare se la cappa non funziona?

Controllare prima l'alimentazione elettrica: la spina deve essere inserita in una presa con messa a terra. Se il cavo è danneggiato, farlo sostituire da un professionista. Se il problema persiste, contattare il servizio post-vendita Neff.

Come regolare l'altezza della cappa durante l'installazione?

La cappa è fissata al soffitto tramite un telaio di supporto. I fori oblunghi nel telaio consentono di regolare l'altezza. Incorporare la cappa nel telaio e avvitarla all'altezza desiderata (fig. 6).

Che tipo di presa elettrica è necessaria?

Una presa di corrente con contatto di terra, installata secondo le normative. Se il collegamento è fisso, deve essere eseguito da un elettricista autorizzato. Il cavo misura 1,30 m.

La cappa può essere utilizzata senza evacuazione esterna?

Sì, in modalità ricircolo. È necessario procurarsi un kit di filtro a carbone attivo adatto (disponibile in negozi specializzati). Il comando elettronico deve essere impostato sulla modalità ricircolo (vedere domanda 2).

Dove trovare la targhetta identificativa?

Dopo aver rimosso il telaio per filtro, la targhetta si trova all'interno dell'apparecchio. Indica le caratteristiche elettriche (tensione, potenza, ecc.).

MANUALE UTENTE D91E5N0 NEFF

it Istruzioni per il montaggio Camino isola

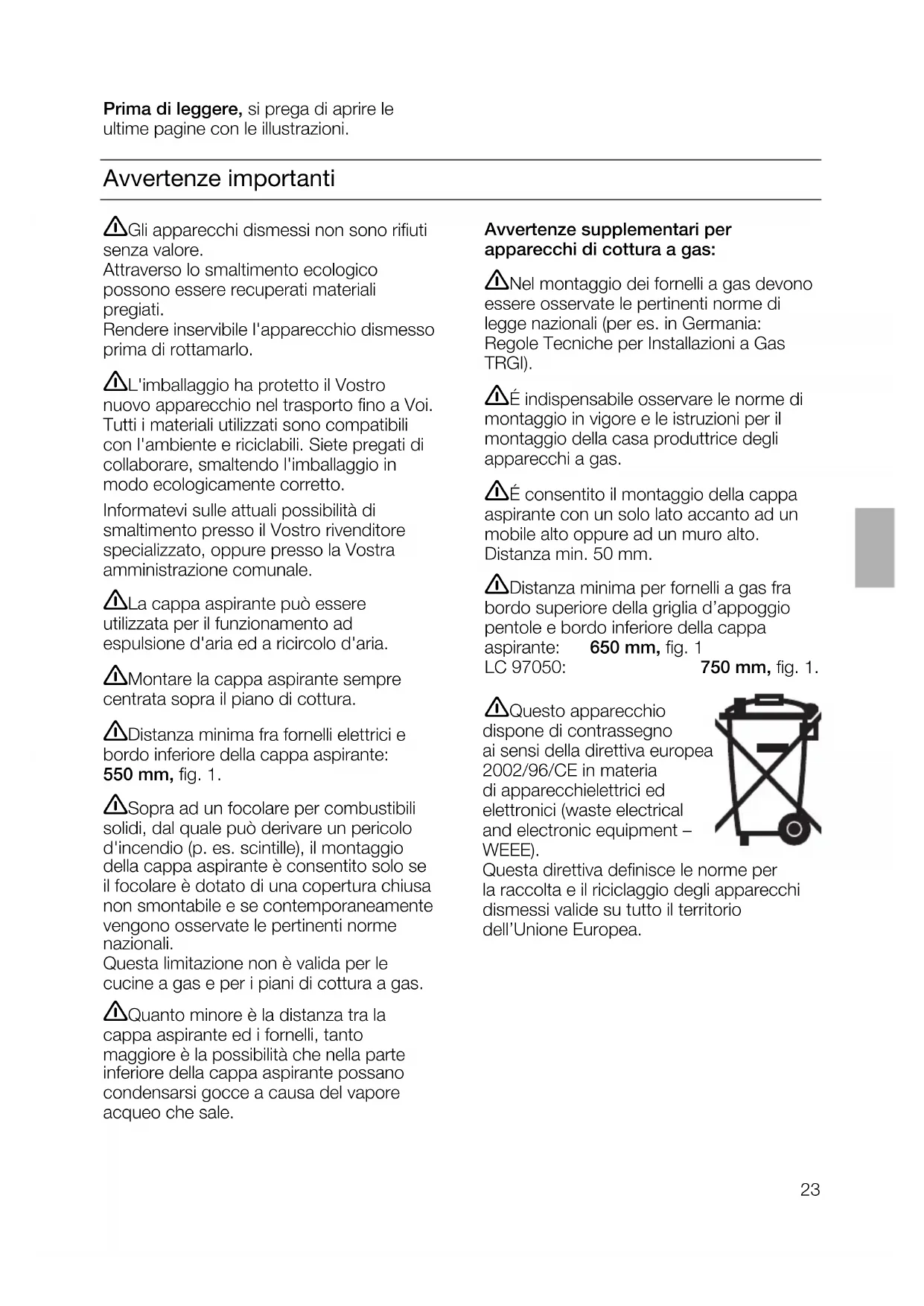

Avvertenze importanti

⚠️Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠️L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

⚠️Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.

⚠️Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠️É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠️É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

⚠️Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1 LC 97050: 750 mm, fig. 1.

⚠ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchielettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Funzionamento a scarico d'aria

Fig. 2

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

☐ Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
☐ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

□ Tubi tondi:
Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm ^3

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

Collegamento del tubo di scarico ∅ 120 mm:

Inserire il manicotto di riduzione sul manicotto dell'aria (fig.3) e fissare ad esso il tubo di scarico dell'aria.

☐ Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Funzionamento a ricircolo d'aria

Fig. 5

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Se la cappa aspirante è idonea per il funzionamento a ricircolo d'aria, il set di montaggio completo può essere acquistato presso il rivenditori specializzati.

Preparazione del soffitto

Il soffitto deve essere piano e orizzontale.
☐ Provvedere ad un solido arresto dei tasselli. I tasselli a corredo sono idonei per calcestruzzo e pietra naturale. Nel caso di soffitti di altro materiale è necessario utilizzare mezzi di fissaggio idonei.

Peso in kg:

	Scarico d'aria	Ricircolo d'aria
DIE975A	32	34
DIE995F	48	50
DIE945E	41	43
LC91150	41	43
LC97050	41	43
LC95950	32	34
LC95150	35	37
LC92950	41	43
D8150N1	29	31
D8150N2	29	31
D91E1N0	41	43

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma. Applicare la presa con contatto di terra se possibile direttamente sotto la volta, sopra al rivestimento del camino.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio al soffitto di una cucina o ad un soffitto pensile resistente.

⚠ Rispettare una distanza minima fra fornelli e cappa aspirante di 550 mm per i fornelli elettrici e di 650 mm (LC 97050: 750 mm) per i fornelli a gas.

1. Tracciare sul soffitto il centro della cappa aspirante.
2. Utilizzando la dima, tracciare sul soffitto le posizioni per le viti. Fig. 5.
3. Trapanare i fori di fissaggio ∅ 8 mm ed inserire i tasselli nei fori. Fig. 5.
4. Avvitare il telaio portante. Fig. 5.
5. Fissare con 2 viti la parte superiore del camino al telaio portante. Fig. 6.
6. Rimuovere il film protettivo dalla parte superiore del camino.

⚠ Attenzione: non danneggiare le delicate superfici di acciaio inox.

1. Spingere verso l'alto la parte inferiore del camino e fissarla in modo che non possa cadere. Fig. 6.

2. Solo per DIE 975 A: deporre lo schermo di vetro sulla cappa. Fig. 7.

3. Montare la cappa aspirante nel telaio portante ed avvitarla all'altezza necessaria. Fig. 6.

□ La cappa aspirante può essere livellata per mezzo dei fori longitudinali.

Montaggio

1. Collegare il tubo.
2. Eseguire l'allacciamento elettrico.
3. Abbassare con molta cura la parte inferiore del camino.
4. Solo per DIE 975 A - Sollevare lo schermo di vetro e rimuovere il film protettivo dai nastri adesivi. Deporre e premere lo schermo di vetro. Fig. 7.
5. Solo per DIE 995 F – Montare 2 schermi di vetro. Fig. 8.

Commutazione scarico d'aria – ricircolo d'aria

In fabbrica il comando elettronico è stato impostato per il funzionamento di cappa aspirante.
Qualora si rendesse necessaria una commutazione del tipo di funzionamento, è necessario commutare anche il comando elettronico.

Commutazione:

La cappa aspirante deve essere collegata e spenta.

□ Per il comando con tasti tondi...

1. Premere per alcuni secondi contemporaneamente i tasti Luce e Timer, apparirà nel display il simbolo = seguito dalla cifra 0.
2. Ad ogni pressione del tasto Luce è possibile cambiare il valore visualizzato da 0 (funzionamento a scarico d'aria) a 1 (funzionamento a ricircolo d'aria) e viceversa.
3. Premere il tasto 0 per confermare la scelta effettuata nel punto precedente.

☐ Per il comando con tasti rettangolari ...

1. Premere e mantenere premuto il tasto 0.
2. Quando compare l'indicazione □ premere in aggiunta il tasto □ finchè non compare l'indicazione □ od ≡, poi rilasciare il tasto.

Commutazione a scarico d'aria ricircolo d'aria:

□ Poco dopo l'indicazione □ scompare. Il comando elettronico è così impostato sul funzionamento a ricircolo d'aria.

Commutazione a ricircolo d'aria scarico d'aria:

□ Poco dopo l'indicazione ≡ scompare. Il comando elettronico è così impostato sul funzionamento a scarico d'aria.
