GEBRUIKSAANWIJZING D91E5N0 NEFF

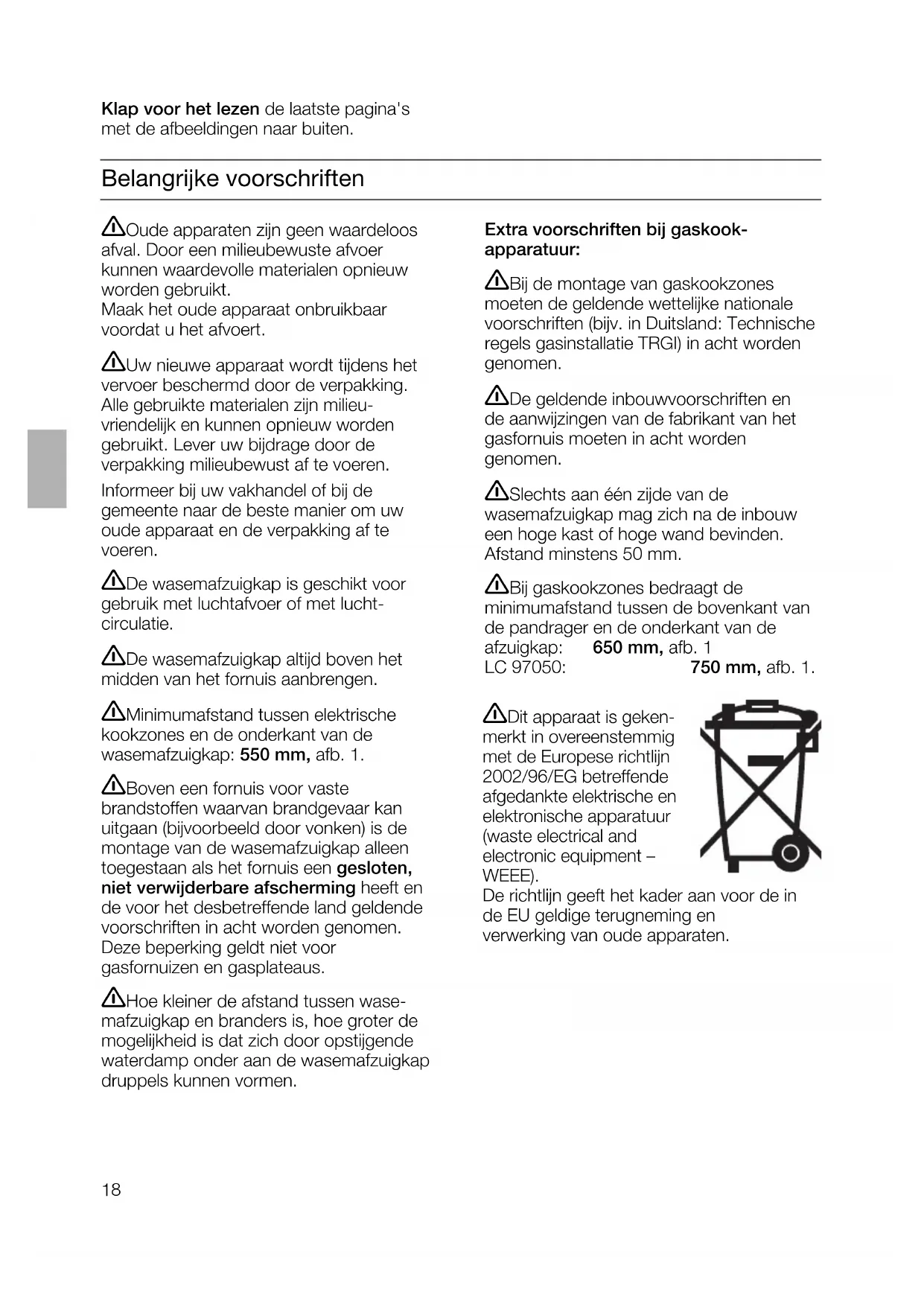

Belangrijke voorschriften

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠️De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠️De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠️Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
⚠️De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasformuis moeten in acht worden genomen.
⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.
⚠ Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1

⚠ Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Voor de montage

Afzuigkap met luchtafvoer Afb. 2

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas-schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasemafzuigkap:

□ Korte, gladde luchtafvoerpijp.
☐ Zo min mogelijk bochten.
☐ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

□ Ronde buizen:
wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

- Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.

Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm ^a

∅ 150 mm ca. 177 cm

□ Bij afwijkende buisdiameters: dichtstrips gebruiken.

□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp ∅ 120 mm:

- Het tussenstuk op de luchtaansluiting bevestigen – afb. 3 – en hierop de afvoerpijp bevestigen.

□ Luchtafvoerbuis bevestigen aan het verloopstuk.

Gebruik met circulatielucht Afb. 4

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

⚠Wanneer de afzuigkap geschikt is voor gebruik met circulatielucht, kunt u de complete montageset aanschaffen bij een speciaalzaak.

Voorbereiden van het plafond

☐ Het plafond moet vlak en recht zijn.
☐ De pluggen moeten stevig vastzitten. De meegeleverde pluggen zijn geschikt voor beton en natuursteen. Bij ander plafondmateriaal moeten daarvoor geschikte bevestigingsmiddelen worden gebruikt.

Gewicht in kg:

	Lucht-avoer	Lucht-circulatie
DIE975A	32	34
DIE995F	48	50
DIE945E	41	43
LC91150	41	43
LC97050	41	43
LC95950	32	34
LC95150	35	37
LC92950	41	43
D8150N1	29	31
D8150N2	29	31
D91E1N0	41	43

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact indien mogelijk vlak boven de schoorsteenafscherming op het plafond aanbrengen.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠️Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

⚠Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De afzuigkap is bedoeld voor montage op een keukenplafond of op een stevig verlaagd plafond.

⚠️Zorg bij elektrische kookzones voor een minimumafstand van 550 mm en bij gaskookzones voor een minimumafstand van 650 mm (LC 97050: 750 mm) tussen de kookzone en de afzuigkap.

1. Op het plafond het midden van de afzuigkap aftekenen.
2. Met behulp van de sjabloon de posities voor de schroeven op het plafond aftekenen. Afb. 5.
3. Boor de bevestigingsgaten ∅ 8 mm en steek de pluggen er in. Afb. 5.

4. Schroef het draagframe er aan vast. Afb. 5.

5. Bevestig het bovenste deel van de schoorsteen aan het draagframe. Afb. 6.

6. Verwijder de folie van het bovenste deel van de schoorsteen.

⚠️ Attentie: Het gevoelige roestvrijstalen oppervlak niet beschadigen.

1. Het onderste deel van de schoorsteen naar boven schuiven en zodanig bevestigen dat het niet kan vallen. Afb. 6.

2. Uitsluitend voor DIE 975 A: Leg de glasplaat op de kap. Afb. 7.

3. Schroef de afzuigkap op de vereist hoogte vast in het draagframe. Afb. 6.

☐ De afzuigkap kan worden afgesteld met behulp van de slobgaten.

Inbouwen

1. Sluit de buis aan.
2. Breng de elektrische aansluiting tot stand.
3. Laat het onderste deel van de schoorsteen zeer zorgvuldig zakken.
4. Uitsluitend voor DIE 975 A: Til de glasplaat op en verwijder de folie van de kleefstrips.

Leg de glasplaat neer en druk deze aan. Afb. 7.

1. Uitsluitend bij DIE 995 F: Monteer de glasplaat. Afb. 8.

Omschakelen gebruik met afvoerlucht – gebruik met circulatielucht

In de fabriek is de elektronische besturing op de door u gekochte uitvoering van de wasemafzuigkap vooraf ingesteld.
☐ Mocht het noodzakelijk zijn om op ander gebruik om te schakelen, dan moet ook de elektronische besturing worden omgeschakeld.

Omschakelen:

De wasemafzuigkap moet aangesloten en uitgeschakeld zijn.

□ Voor de afzuigkappen met ronde druktoetsen ...

1. Druk gedurende een paar seconden de toetsen Licht en Timer in totdat de aanduiding op de zijkant op het display = verschijnt, gevolgd door het cijfer 0.
2. Door op de toets Licht te drukken kan de aangeduide waarde van 0 (afvoerlucht) op 1 (circulatielucht) worden omgeschakeld en omgekeerd.

3. Druk op de toets 0 om uw keuze te bevestigen.
   □ Voor de afzuigkappen met rechthoekige druktoetsen ...

4. Toets 0 indrukken en vasthouden.

5. Terwijl de indicatie brandt, ook de toets indrukken, tot de indicatie of uigat. Daarna de toetsenloslaten.

Wijziging van luchtafvoer naar luchtcirculatie:

☐ De indicatie ☐ gaat na korte tijd uit. De elektrische besturing is ingesteld op werking met luchtcirculatie.

Wijziging van luchtcirculatie nar luchtafvoer:

☐ De indicatie ≡ gaat na korte tijd uit. De elektronische besturing is nu ingesteld op luchtafvoer.
