Type de produit	Ampli home-cinéma
Marque	YAMAHA
Modèle	TSR6750
Configuration des enceintes	5.1 ou 7.1 voies
Impédance des enceintes	8 Ω (par défaut), réglable sur 6 Ω
Entrées HDMI	2
Sortie HDMI	1 avec ARC
Entrée audio numérique optique	1
Entrée audio analogique (broche)	1
Fonction YPAO	Optimisation automatique des réglages d'enceintes
Modes sonores	CINEMA DSP, STRAIGHT
Tuner	FM/AM
Connectivité	USB (iPod, périphérique de stockage), réseau
Accessoires fournis	Télécommande, piles, antennes AM/FM, microphone YPAO, CD-ROM (Mode d'emploi), brochure sécurité, guide installation rapide
Consommation électrique (estimée)	260 W (0,1 W en veille)
Dimensions (L x H x P) estimées	435 x 171 x 365 mm
Poids estimé	8,5 kg
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Débrancher l’appareil avant tout raccordement ; éviter les courts-circuits

FOIRE AUX QUESTIONS - TSR6750 YAMAHA

Comment configurer un système à 5.1 voies ?

Installez les enceintes avant (FL/FR), centrale (C), surround (SL/SR) et un subwoofer. Raccordez les enceintes avant aux bornes FRONT, la centrale à CENTER, les surround à SURROUND et le subwoofer à SUBWOOFER PRE OUT. Consultez le diagramme dans le guide de configuration rapide.

Comment optimiser les réglages d'enceintes avec YPAO ?

Branchez le microphone YPAO sur la prise YPAO MIC du panneau avant. Placez-le à la position d'écoute. La mesure démarre automatiquement après 10 secondes. Une fois terminée, sauvegardez les réglages et débranchez le microphone. Assurez-vous que la pièce soit calme pendant la mesure.

Pourquoi n'y a-t-il aucun son provenant d'une enceinte spécifique ?

Vérifiez les raccordements de l'enceinte concernée. Assurez-vous que les câbles sont bien connectés aux bornes + et -. Si le problème persiste, consultez la section Guide de dépannage du mode d'emploi complet.

Comment raccorder un lecteur BD/DVD ?

Raccordez le lecteur BD/DVD à l'unité via un câble HDMI sur l'une des entrées HDMI. Si le lecteur était directement relié au téléviseur, débranchez ce câble et branchez-le sur l'ampli. Raccordez ensuite l'ampli au téléviseur avec un autre câble HDMI. Enfin, appuyez sur HDMI 1 sur la télécommande pour sélectionner la source.

Que faire si le message "W-1: Out of Phase" apparaît ?

Ce message indique un possible câblage inversé (polarité + et -) sur une enceinte. Utilisez les touches curseur pour sélectionner Result puis Wiring pour voir quelle enceinte est concernée. Si le câblage est correct, vous pouvez ignorer le message. Sinon, débranchez l'appareil et reconnectez correctement les câbles.

Comment écouter de la musique depuis un iPod ?

Connectez votre iPod à l'unité via le câble USB fourni avec l'iPod. Utilisez la télécommande pour sélectionner la source USB. Vous pouvez alors naviguer dans votre bibliothèque musicale et profiter du son via les enceintes.

Comment régler l'impédance des enceintes sur 6 Ω ?

L'unité est réglée par défaut sur 8 Ω. Si vous utilisez des enceintes de 6 Ω, vous devez modifier ce réglage. Consultez la section Réglage de l'impédance des enceintes dans le mode d'emploi complet (sur CD-ROM) pour la procédure exacte.

Comment utiliser la fonction ARC avec le téléviseur ?

Pour utiliser l'ARC (Audio Return Channel), votre téléviseur doit être compatible. Raccordez le téléviseur à l'unité via un câble HDMI sur la sortie HDMI OUT. Le son du téléviseur sera alors restitué par les enceintes de l'ampli sans câble optique supplémentaire.

Comment sélectionner le mode sonore pour les films ?

Appuyez plusieurs fois sur la touche STRAIGHT de la télécommande pour sélectionner le mode STRAIGHT (son non traité) ou utilisez les programmes CINEMA DSP pour des ambiances adaptées aux films. Vous pouvez également choisir d'autres modes via le menu affiché à l'écran.

Où télécharger le mode d'emploi complet ?

Le mode d'emploi complet est fourni sur CD-ROM. Vous pouvez également le télécharger au format PDF depuis le site http://download.yamaha.com/. Recherchez le modèle TSR6750 pour accéder au document.

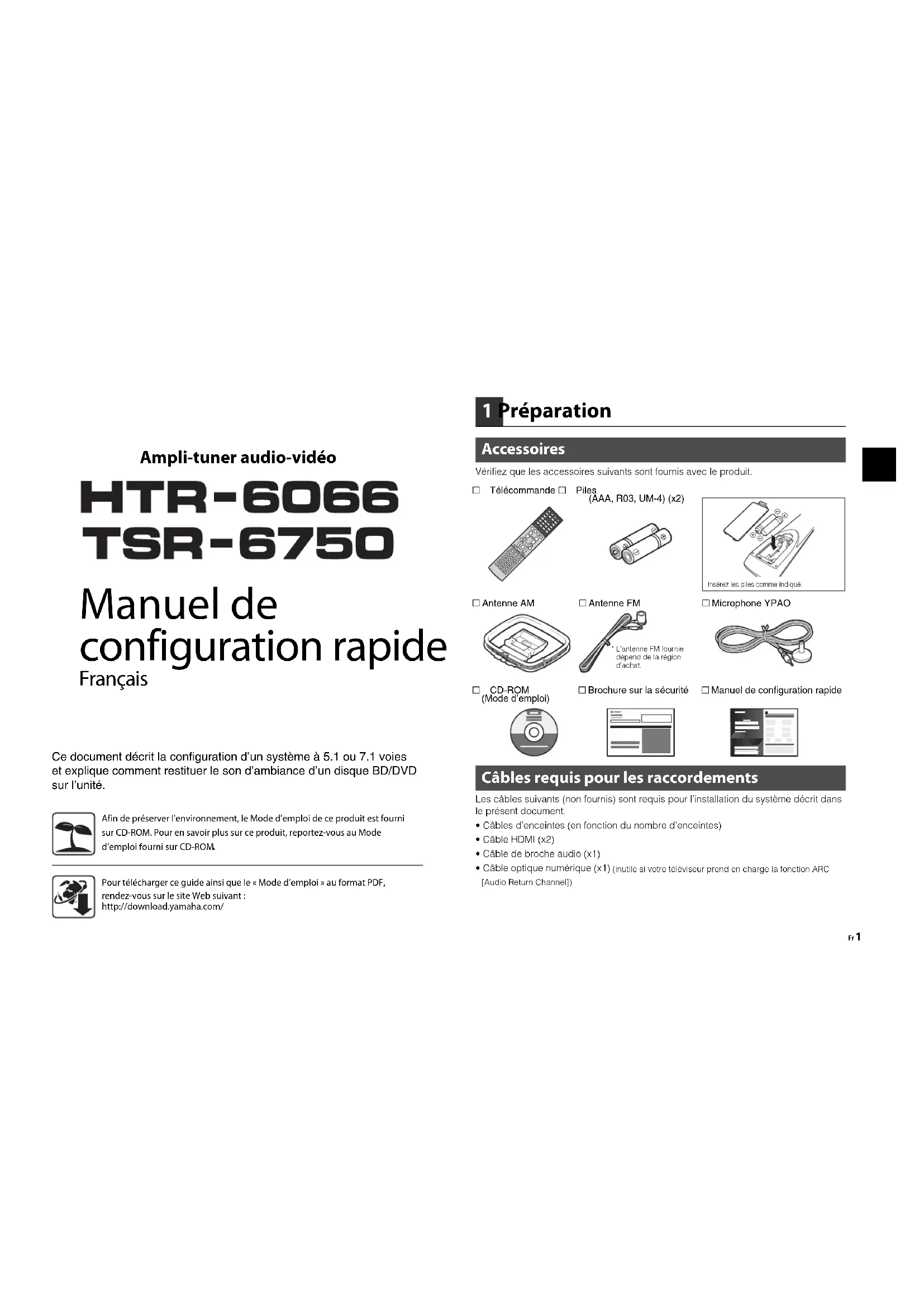

MODE D'EMPLOI TSR6750 YAMAHA

Ce document décrit la configuration d'un système à 5.1 ou 7.1 voies et explique comment restituer le son d'ambiance d'un disque BD/DVD sur l'unité.

Afin de préserver l'environnement, le Mode d'emploi de ce produit est fourni sur CD-ROM. Pour en savoir plus sur ce produit, reportez-vous au Mode d'emploi fourni sur CD-ROM.

Pour télécharger ce guide ainsi que le « Mode d'emploi » au format PDF, rendez-vous sur le site Web suivant: http://download.yamaha.com/

Accessoires

Vérifiez que les accessoires suivants sont fournis avec le produit.

Télécommande Piles

Antenne AM

Antenne FM

□ Microphone YPAO

□ CD-ROM (Mode d'emploi)

Brochure sur la sécurité

Manuel de configuration rapide

Cables requis pour les raccordements

Les câbles suivants (non fournis) sont requis pour l'installation du système spécifique dans le document.

Cables d'enceintes (en fonction du nombre d'enceintes) Cable HDMI (x2) Cable de broche audio (x1) Cable optique numérique (x1) (inutile si votre téléviseur prend en charge la fonction ARC [Audio Return Channel])

2 Installation des enceintes

Installez les enceintes dans la pièce en vous reportant au diagramme suivant.

Pour obtenir des informations sur les autres systèmes d'enceinte, consultez le « Mode d'emploi »

Système à 5.1 voies

Système à 7.1 voies

FL Enceinte avant (G) FR Enceinte avant (D) C Enceinte centrale SL Enceinte Surround (G) SR Enceinte Surround (D) SBL Enceinte Surround arrière (G) SBR Enceinte Surround arrière (D) SW Subwoofer

3 Raccordement des enceintes/du caisson de graves

• L'unité est configurée pour des enceintes 8 ohms par défaut. Lorsque vous raccordez des enceintes 6 ohms, réglez l'impédance d'enceinte de l'unité sur « 6 Ω MIN ». Pour plus d'informations, reportez-vous à la section « Réglage de l'impédance des enceintes » du « Mode d'emploi ». Utilisez un caisson de graves équipée d'un amplificateur intégré. - Avant de raccorder les enceintes, retirez le câble d'alimentation de l'unité de la prise secteur et étiquettez la caisson de graves.
• Veillez à ce que les fils conducteurs du câble de l'enceinte ne se touchent pas ou ne rentrent pas en contact avec les parties métalliques de l'unité. Ce contact risque d'endommager l'unité ou les enceintes. Si un court-circuit survient au niveau des câbles de l'enceinte, le message "Check SP Wires" pourrait sur l'afficheur de la face avant lors de la mise sous tension de l'unité.

Raccordement des câbles d'enceinte

Les câbles d'enceinte sont composés de deux fils. L'un se connecte aux bornes négatives (-) de l'appareil et de l'enceinte, et l'autre aux bornes positives (+). Si les fils sont de couleurs différentes afin d'éviter toute confusion, connectez le fil de couleur noire aux bornes négatives et l'autre fil aux bornes positives.

1Dénudez les extrémités du câble d'enceinte sur environ 10 mm, puis torsadez fermement les brins dénudés du câble.

2Desserrez la borne d'enceinte. 3Insérez les fils dénudés du câble dans l'écartement sur le côté (supérieur droit ou inférieur gauche) de la borne. 4Serrez la borne.

Utilisation d'une fiche banane

(Modèles pour les États-Unis et l'Australie uniquement) ①Serrez la borne d'enceinte. (2)Insérez la fiche banane dans l'extrémité de la borne.

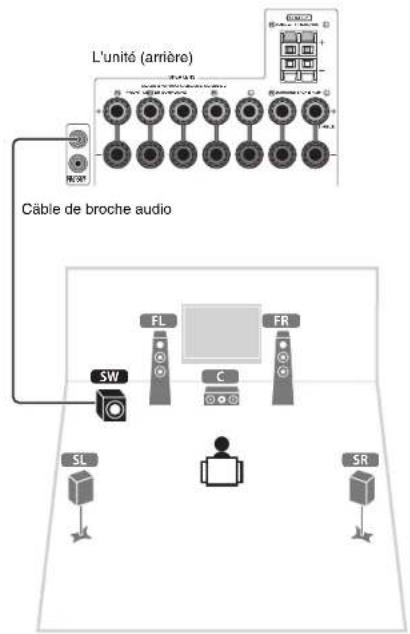

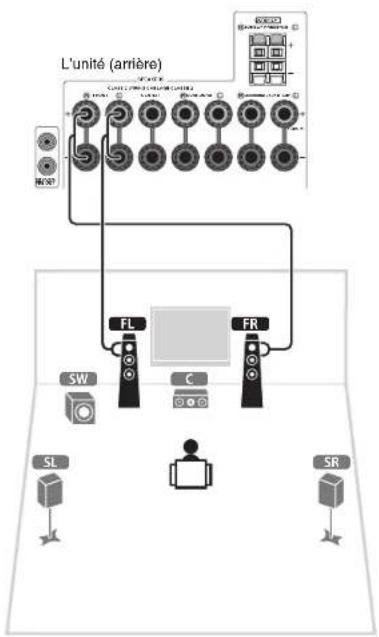

1 Raccordez les enceintes avant (FL/FR) aux bornes FRONT (L/O)

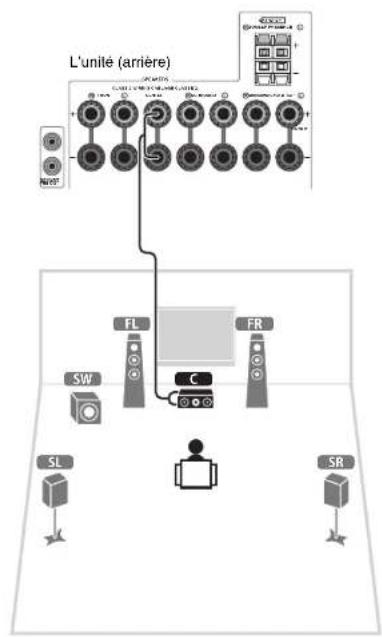

2 Raccordez l'enceinte centrale (C) à la borne CENTER.

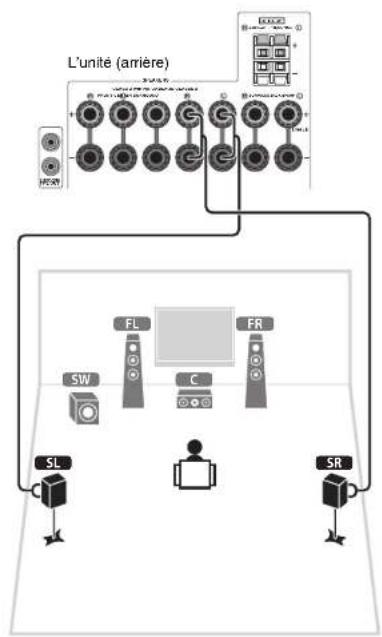

3 Raccordez les enceintes d'ambiance (SL/SR) aux bornes SURROUND (O/θ).

4 Raccordez le subwoofer (SW) à la prise SUBWOOFER PRE OUT (1).

• Utilisez un subwoofer équipée d'un amplificateur intégré.

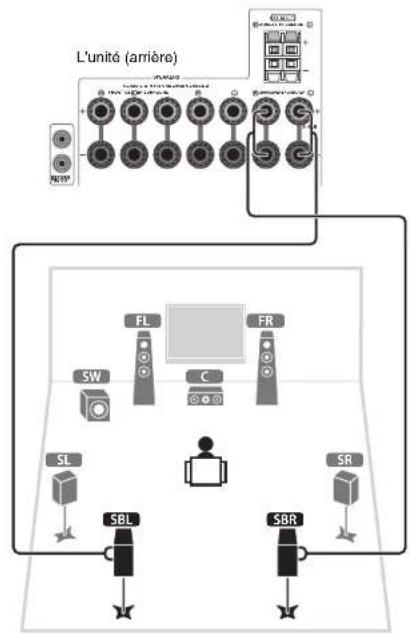

Pour le système à 7.1 voies

Raccordez les enceintes surround arrière (SBL/SBR) aux bornes SURROUND BACK (C/®).

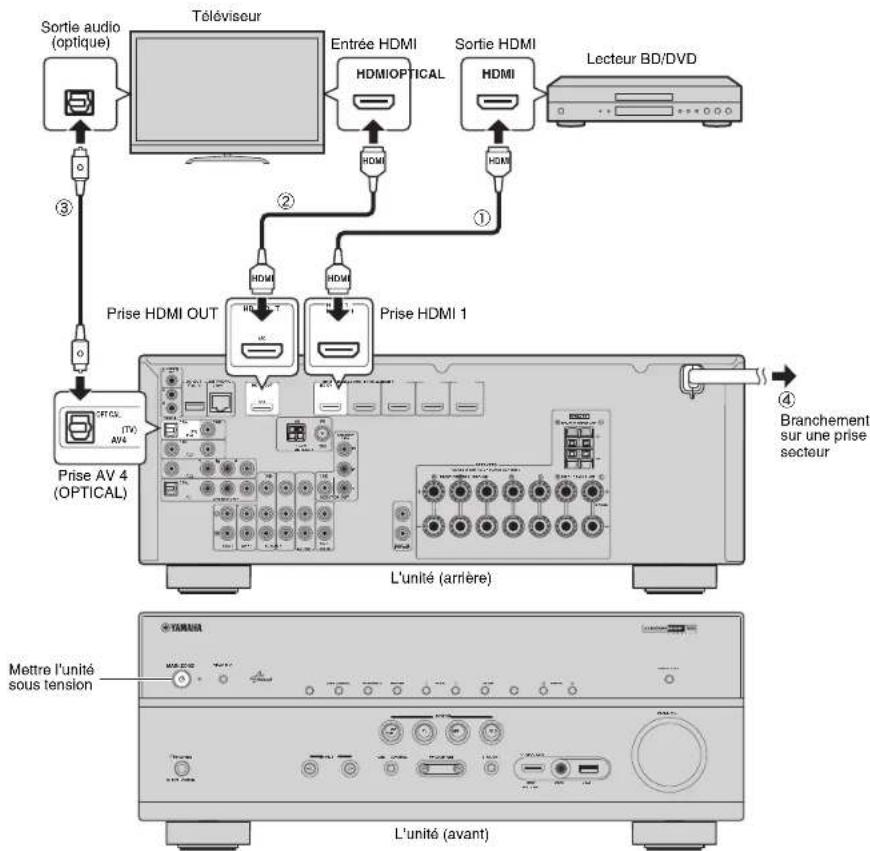

1 Raccordez les appareils externes à l'unité.

① Raccordez un lecteur BD/DVD à l'unité au moyen d'un câble HDMI. Si le lecteur BD/DVD est actuellement directement raccordé au téléviseur à l'aide d'un câble HDMI, débranchez ce câble du téléviseur et raccordez-le à cette unité. ② Raccordez un téléviseur à l'unité au moyen de l'autre câble HDMI. ③ Raccordez un téléviseur à l'unité au moyen d'un câble optique numérique. Ce raccordement est nécessaire si vous souhaitez restituer le son TV sur l'unité. Ce raccordement n'est pas nécessaire si votre téléviseur prend en charge la fonction ARC (Audio Return Channel). ④ Raccordez le câble d'alimentation à une prise électrique murale.

• Pour plus d'informations sur le raccordement des antennes radio ou des autres appearels externes, reportez-vous à la section « PREPARATION » du « Mode d'emploi »

3 Utilisez la télécommande du téléviseur pour changer la source d'entrée du téléviseur et afficher l'image à partir de l'unité.

Les raccordements sont terminés. Passez à la page suivante pour optimiser les réglages des enceintes.

Lorsque le téléviseur est raccordé à l’unité par un câble HDMI, vous pouvez configurer les réglages de cette dernière à l’aide du menu qui s’affiche sur le téléviseur. Par exemple, vous pouvez désigner la langue souhaitée dans le menu affiché à l’écran parmi les langues suivantes : anglais (par défaut), japonais, français, allemand, espagnol, russe, italien et chinois. Pour plus d’informations, reportez-vous au "Mode d’emploi". Des illustrations d’écrans de menus anglais sont utilisées comme exemples dans ce guide.

Optimisation automatique des réglages d'enceintes (YPAO)

La fonction Yamaha Parametric Room Acoustic Optimizer (YPAQ) permet de détaquer les raccordements des enceintes et de mesurer la distance entre ces dernières et la position d'écoute. Elle optimise ensuite automatiquement les réglages des enceintes lors que les paramètres déquillage du volume et les paramètres acoustiques qui conviennent à la place.

Lors de la mesure, des signaux test sont restitués à un volume élevé. Assurez-vous que le signal test n'effraie pas les jeunes enfants. Évitez également d'utiliser cette fonction la nuit, ou elle peut constituer une nuisance pour les autres. Lors de la mesure, vous ne pouvez pas régler le volume et est en ce cas que la pièce soit le plus calme possible. - Parios en sorte que la pièce soit le plus calme possible. - No raccordez pas d'écouteurs. - No restez pas entre les enceintes et le microphone YPAO pendant la mesure (environ 3 minutes). - Placez-vous dans un coin de la pièce ou quitterez-la.

Préparation à la fonction YPAO

1 Raccordez le microphone ypaom à la prise ypaom ic sur le panneau avant.

L'écran suivant apparait sur le téléviseur.

• Pour annuler l'opération, débranche le microphone YPAO avant le début de l'opération de mesure.

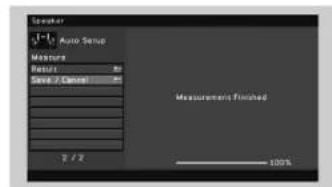

La mesure commence dans les 10 secondes. Lorsque la mesure est terminée, l'écran suivant apparait sur le moniteur TV.

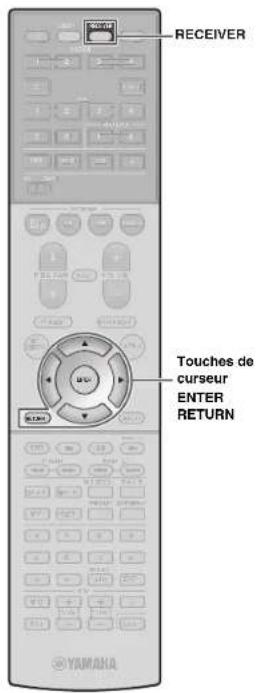

• Si les touches de MSN ne fonctionnent pas, appuyez sur RECEIVER puis utilisez les touches de MSN. Si un message d'erreur (par exemple E-1) ou d'avertissement (par exemple W-2) apparait, reportez-vous aux sections « Messages d'erreur » ou « Messages d'avertissement » du « Mode d'emploi ». Si le message d'avertissement « W-1: Out of Phase » apparait, reportez-vous à la section « Si le message » W-1: Out of Phase » apparait » se trouvant à la page suivante.

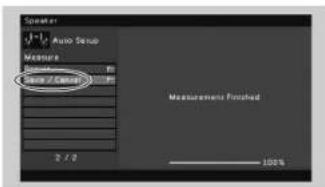

3 Utilisez les touches de curseur pour sélectionner « Save/Cancel » et appuyez sur ENTER.

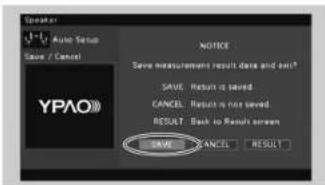

Utilisez les touches de curseur pour sélectionner « SAVE » et appuyez sur ENTER.

5 Débranche le microphone YPAO de l'unité.

L'optimisation des réglages d'enceintes est maintenant terminée.

• Le microphone YPAO est sensible à la chaleur. Ne le placez dans un endroit où il pourrait être exposé directement à la lumière du soleil ou à des températures élevées (sur un équipement AV, etc.).

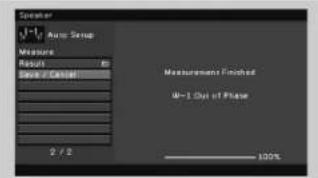

Si le message « w-1: out of phase » apparaît

Suivez la procédure ci-dessous pour vérifier les raccordements de l'enceinte.

Utilisez les touches de curseur pour sélectionner Result et appuyez sur ENTER. Utilisez les touches de curseur pour sélectionner «Wiring». Vérifiez les raccordements de câble (+ et -) de l'enceinte désignée par «Inversé» dans le message d'avertissement.

Si l'enclenante est correctement raccordée :

Selon le type d'enceintes ou l'environnement, ce message peut apparaître, même si les enceintes sont correctement raccordées.

Dans ce cas, vous pouvez ignorer le message. Appuyez sur RETURN et passez à l'étape 3.

Si l'enclen t n'est pas correctement raccordée :

Mettez l'unité hors tension et raccordez à nouveau le câble d'enceinte, puis essayez à nouveau d'effectuer la mesure YPAO.

6 Lecture d'un disque bd/dvd

Voici maintenant comment lire un disque BD/DVD. Pour savourer les effets d'ambiance sonore produits par l'unité, nous vous recommandons de lire les disques avec le système audio multicanal (5.1 canaux et plus).

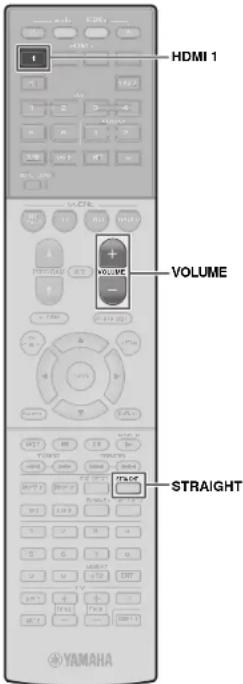

1 Appuyez sur HDMI 1 pour sélectionner « HDMI 1 » comme source d'entrée.

2 Commencez la lecture sur le lecteur BD/DVD. 3 Appuyez à plusieurs reprises sur STRAIGHT pour sélectionner « STRAIGHT »

Appuyez sur VOLUME pour régler le volume.

La procédure d'installation de base est maintenant terminée.

Si le système de son d'ambiance ne fonctionne pas

Lors de la lecture à l'aide du système audio multivoies, le son est restitué uniquement par les enceintes avant. Vérifiez le réglage de la sortie audio numérique du lecteur BD/DVD.

Il est peut-être réglé pour restituer un son à 2 voies (PCM par exemple).

Une enceinte spécifique n'émet aucun son

Reportez-vous à la section « Guide de dépannage » du « Mode d'emploi »

Encore plus de fonctions!

L'unité propose diverses autres fonctions. Reportez-vous au « Mode d'emploi » sur le CD-ROM fourni pour savoir comment utiliser l'unité de manière optimale.

Raccordement d'autres appareils de lecture

Raccordez des appareils audio (lecteurs CD et autres), consoles de jeux, caméscopes, etc.

Sélection du mode sonore

Sélectionnez le programme sonore souhaité (CINEMA DSP) ou le décodeur d'ambiance qui convient aux films, à la musique, aux yeux, aux programmes sportifs, etc.

Écoute de musique à partir d'un ipod

Grâce au câble USB fourni avec l'iPod, vous pouvez écouter votre musique sur l'unité.

Écoute d'émissions FM/AM Lecture de musique stockée sur un dispositif de stockage USB Lecture de contenus réseau Sélection simultanée de la source et des paramètres favoris

Pour plus d'informations, reportez-vous à la section « Fonctions de l'unité »
