BRUKSANVISNING TSR6750 YAMAHA

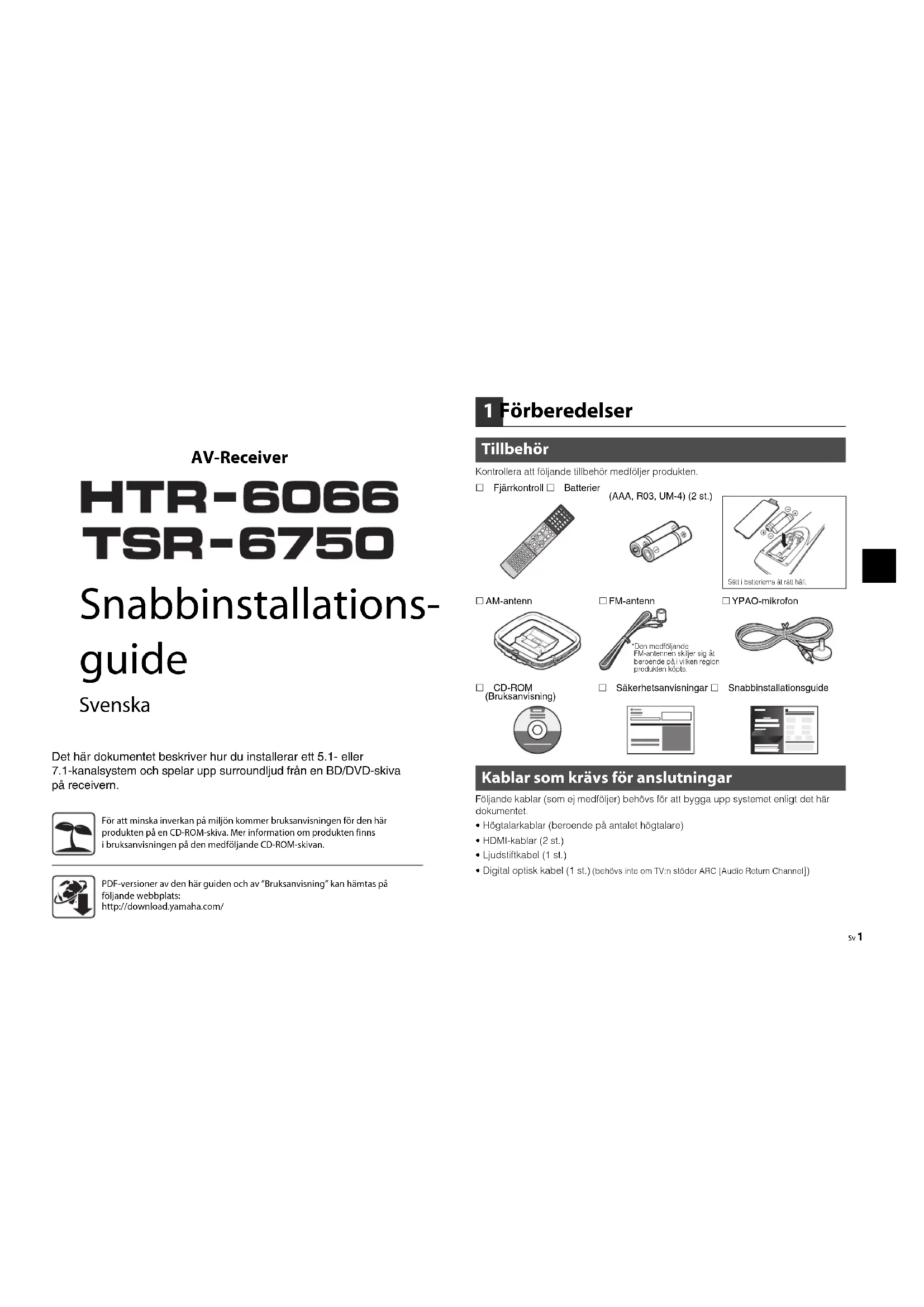

Gleichzeitig Eingangsquelle und bevorzugte Einstellungen auswählen Nähere Informationen erhalten Sie unter „Was Sie mit dem Gerät machen können“.Sv 1Kontrollera att följande tillbehör medföljer produkten.Följande kablar (som ej medföljer) behövs för att bygga upp systemet enligt det här dokumentet.• Högtalarkablar (beroende på antalet högtalare)• HDMI-kablar (2 st.)• Ljudstiftkabel (1 st.)• Digital optisk kabel (1 st.) (behövs inte om TV:n stöder ARC [Audio Return Channel]) 1 Förberedelser Tillbehör Fjärrkontroll Batterier (AAA, R03, UM-4) (2 st.)Sätt i batterierna åt rätt håll. AM-antenn FM-antenn YPAO-mikrofon CD-ROM (Bruksanvisning) Säkerhetsanvisningar Snabbinstallationsguide *Den medföljande FM-antennen skiljer sig åt beroende på i vilken region produkten köpts. Kablar som krävs för anslutningar Snabbinstallations- guide Svenska AV-Receiver Det här dokumentet beskriver hur du installerar ett 5.1- eller 7.1-kanalsystem och spelar upp surroundljud från en BD/DVD-skiva på receivern. För att minska inverkan på miljön kommer bruksanvisningen för den här produkten på en CD-ROM-skiva. Mer information om produkten finns i bruksanvisningen på den medföljande CD-ROM-skivan.PDF-versioner av den här guiden och av ”Bruksanvisning” kan hämtas på följande webbplats:http://download.yamaha.com/2 Sv Installera högtalarna i rummet med hjälp av följande diagram som referens. Mer information om andra högtalarsystem finns i ”Bruksanvisning”. 1 Framhögtalare (L) 2 Framhögtalare (R) 3 Centerhögtalare 4 Surroundhögtalare (L) 5 Surroundhögtalare (R) 6 Bakre surroundhögtalare (L) 7 Bakre surroundhögtalare (R) 9 Subwoofer 2 Placera högtalare 5.1-kanalsystem

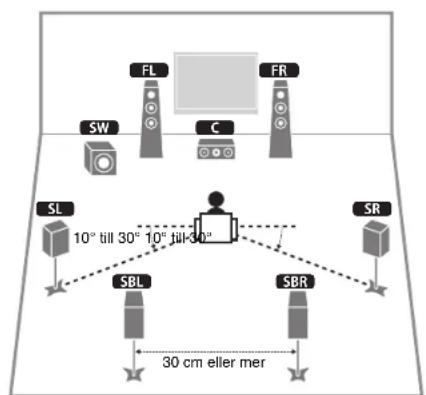

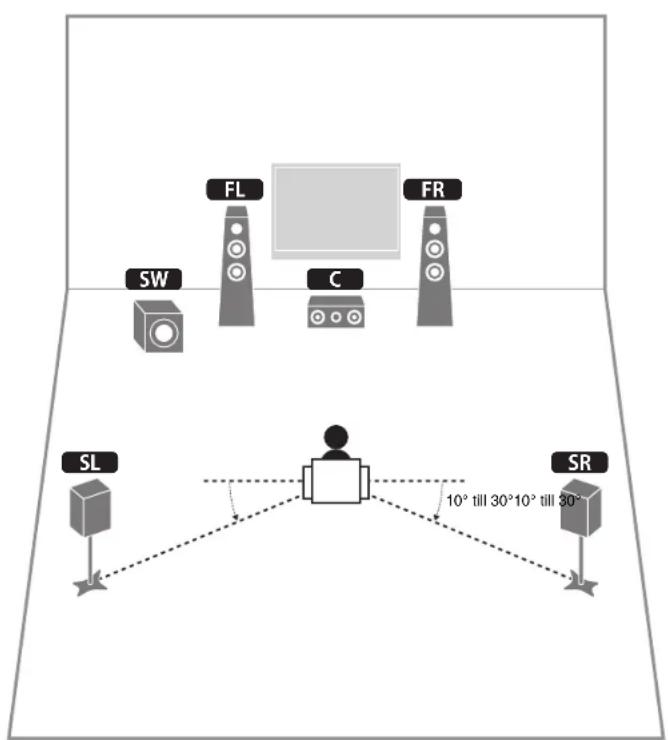

30 cm eller mer10° till 30° 10° till 30°Sv 3 ■ Ansluta högtalarkablar Varje högtalarkabel har två ledare. Den ena ledaren används för att ansluta minuskontakten (–) på receivern till minuskontakten på högtalaren, och den andra används för anslutning av pluskontakterna (+). Om kablarna är färgade för att tydligt visa var de ska kopplas in ansluter du den svarta kabeln till minuskontakten och den andra kabeln till pluskontakterna.a Skala bort cirka 10 mm av isoleringen från ändarna av högtalarkablarna och tvinna ihop de blottade trådarna i kabeln ordentligt.b Lossa högtalarkontakten.c För in de blottade trådarna på högtalarkabeln i öppningen på sidan (uppe till höger eller nere till vänster) av kontakten.d Dra åt utgången.Använda en banankontakt(Endast modeller för USA och Australien)a Dra åt högtalarkontakten.b För in en banankontakt så långt det går i högtalarkontakten.

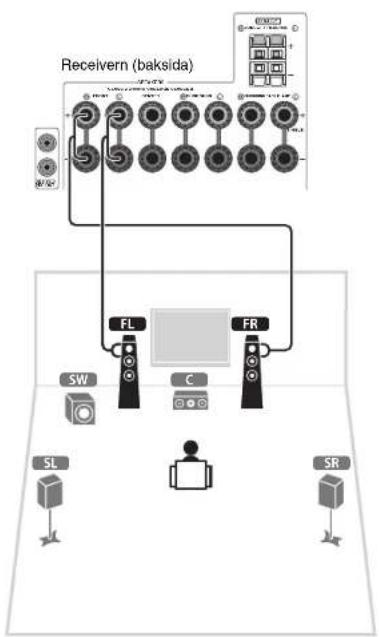

Anslut framhögtalarna (1/2) till kontakterna som är märkta med FRONT

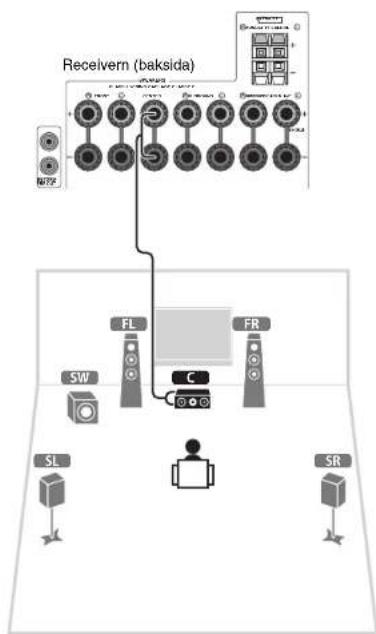

Anslut centerhögtalaren (3) till kontakten som är märkt CENTER. 3 Ansluta högtalare/subwoofer

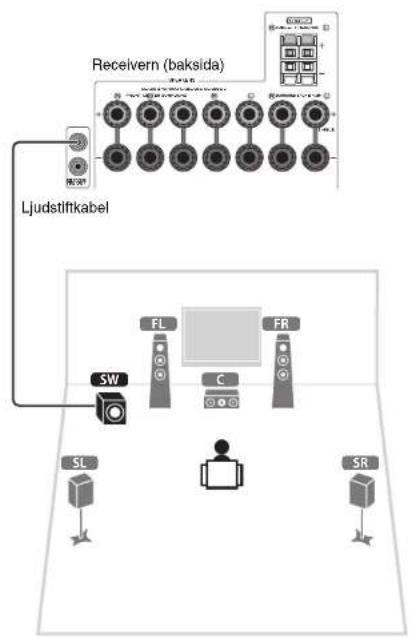

• Som standard är receivern konfigurerad för högtalare på 8 ohm. Om du använder högtalare på 6 ohm ska du ställa in högtalarimpedansen på receivern till ”6 MIN”. Mer information finns i ”Ställa in impedansen för högtalare” i ”Bruksanvisning”.• Använda en subwoofer med inbyggd förstärkare.• Innan du ansluter högtalarna ska du dra ut receiverns nätkabel från vägguttaget och stänga av subwoofern.• Se till att trådarna i högtalarkabeln inte vidrör de andras eller kommer i kontakt med metalldelarna på receivern. Det kan skada receivern eller högtalarna. Om högtalarkablarna kortsluts visas ”Check SP Wires” på frontpanelens display när receivern slås på. FRONT

– (svart)+ (röd) FRONT

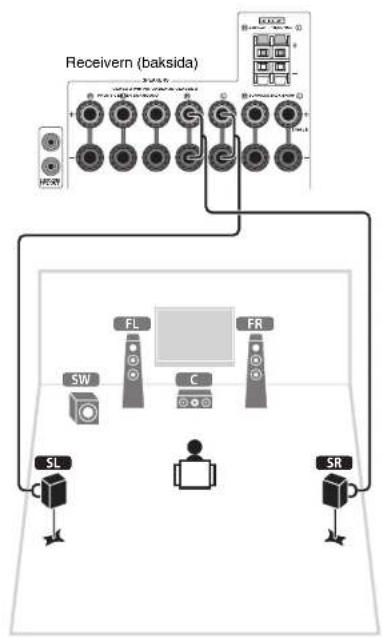

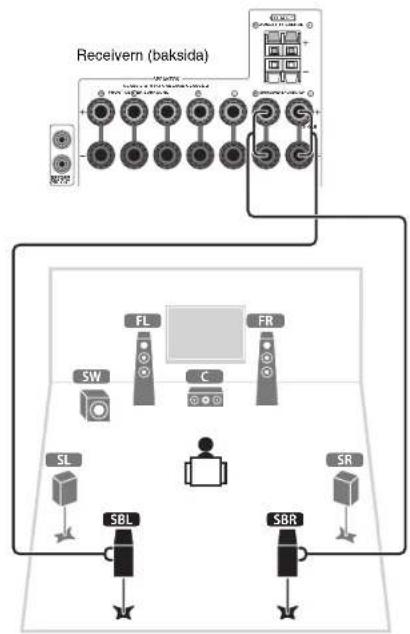

Anslut surroundhögtalarna (4/5) till kontakterna som är märkta SURROUND

Ljudutgång (optisk) HDMI-ingång HDMI-utgång BD/DVD-spelare HDMI OUT-jack HDMI 1-jack AV 4 (OPTICAL)- jack Receivern (baksida) Till ett vägguttag Slå på receivern Receivern (framsida)

Anslut de externa enheterna till receivern. a Anslut en BD/DVD-spelare till receivern med en HDMI-kabel. Om BD/DVD-spelaren redan är ansluten direkt till en TV via en HDMI-kabel, kopplar du ur denna kabel från TV:n och ansluter den i stället till receivern. b Anslut en TV till receivern med den andra HDMI-kabeln. c Anslut en TV till receivern med den digitala optiska kabeln. Denna koppling är nödvändig för att återge TV-ljudet genom receivern. Denna anslutning är inte nödvändig om din TV har stöd för ARC (Audio Return Channel). d Anslut nätkabeln till ett vägguttag.

• Mer information om anslutning av radioantenner eller andra externa enheter finns under ”FÖRBEREDELSER” i ”Bruksanvisning”.

Slå på receivern, TV:n och BD/DVD-spelaren.

Använd TV:ns fjärrkontroll och ställ in TV-ingången till videosignalen från receivern. Kopplingarna är färdiga. Fortsätt till nästa sida för optimering av högtalarinställningarna.

• Om du ansluter en TV till receivern med en HDMI-kabel kan du konfigurera inställningarna på receivern via en meny som visas på TV:n. Du kan dessutom välja ett bildskärmsspråk: engelska (standard), japanska, franska, tyska, spanska, ryska, italienska eller kinesiska. Mer information finns i ”Bruksanvisning”. I den här guiden används engelskspråkiga menyskärmar som exempel.6 Sv Med hjälp av funktionen Yamaha Parametric room Acoustic Optimizer (YPAO) identifieras de anslutna högtalarna, och avståndet mellan dem och lyssningsplatsen mäts upp. Sedan optimeras automatiskt högtalarinställningar som volymbalans och akustik till att passa rummet. Förbereda för YPAO

Automatisk optimering av högtalarinställningarna (YPAO)

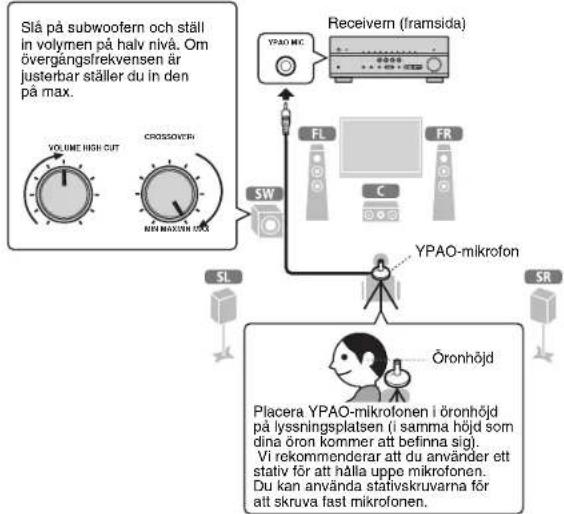

• Under mätningen går testtonerna ut på hög volym. Tänk på att små barn kan bli skrämda av testtonerna. Undvik också att använda denna funktion sent på kvällen då det kan vara störande för andra.• Du kan inte justera volymen under mätningsprocessen.• Det ska vara så tyst som möjligt i rummet under mätningsprocessen.• Anslut inte hörlurar.• Stå inte mellan högtalarna och YPAO-mikrofonen medan mätningen pågår (cirka 3 minuter).• Ställ dig i ett hörn i rummet eller gå ut ur det.YPAO MICVOLUME HIGH CUTCROSSOVER/MIN MAXMIN MAX Receivern (framsida)Placera YPAO-mikrofonen i öronhöjd på lyssningsplatsen (i samma höjd som dina öron kommer att befinna sig). Vi rekommenderar att du använder ett stativ för att hålla uppe mikrofonen. Du kan använda stativskruvarna för att skruva fast mikrofonen.YPAO-mikrofonÖronhöjdSlå på subwoofern och ställ in volymen på halv nivå. Om övergångsfrekvensen är justerbar ställer du in den på max.

Anslut YPAO-mikrofonen till YPAO MIC-jacket på frontpanelen. Följande bild visas på TV:n.

• Du kan avbryta åtgärden genom att koppla ur YPAO-mikrofonen innan mätningen startar.

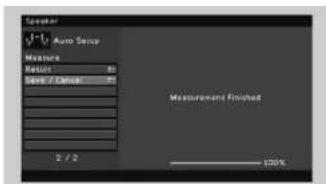

Starta mätningen genom att välja ”Measure” med markörknapparna och tryck på ENTER. Mätningen påbörjas inom 10 sekunder. Följande skärm visas på TV:n när mätningen är slutförd.

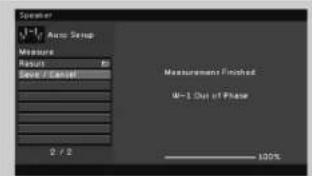

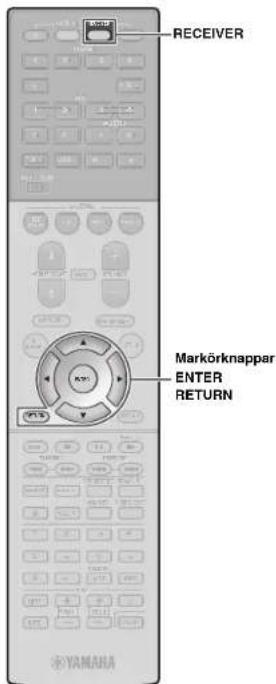

• Om markörknapparna inte verkar fungera trycker du på RECEIVER för att kunna använda markörknapparna.• Om ett felmeddelande (t.ex. E-1) eller varningsmeddelande (t.ex. W-2) visas, se ”Felmeddelanden” eller ”Varningsmeddelanden” i ”Bruksanvisning”.• Om varningsmeddelandet ”W-1:Out of Phase” visas, se ”Om ”W-1:Out of Phase” visas” (nästa sida). TV L TV CH

Använd markörknapparna för att välja ”Save/Cancel” och tryck sedan på ENTER.

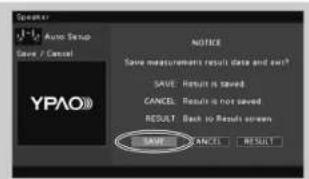

Använd markörknapparna för att välja ”SAVE” och tryck sedan på ENTER.

Koppla ur YPAO-mikrofonen från receivern. Optimeringen av högtalarinställningarna är nu färdig. Följ instruktionerna nedan för att kontrollera högtalaranslutningarna. a Använd markörknapparna för att välja ”Result” och tryck sedan på ENTER.b Använd markörknapparna och välj ”Wiring”.c Kontrollera kabelanslutningarna (+/–) för den högtalare som angavs som ”Reverse” i varningsmeddelandet. Om högtalaren är korrekt ansluten: Beroende på vilken typ av högtalare du använder och rummets beskaffenhet kan detta meddelande visas även om högtalarna är korrekt anslutna. I det här fallet behöver du inte bry dig om meddelandet. Tryck på RETURN och gå vidare till steg 3. Om högtalaren är felaktigt ansluten: Stäng av receivern och återanslut högtalarkabeln. Gör sedan om YPAO-mätningen igen.

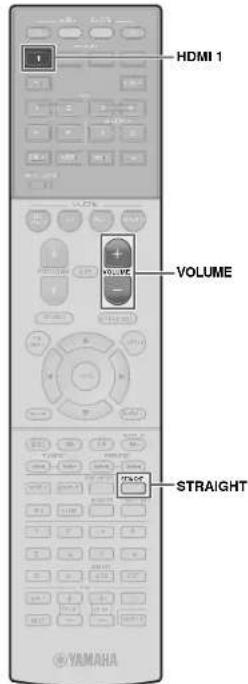

• Eftersom YPAO-mikrofonen är känslig för värme ska den inte placeras så att den utsätts för direkt solljus eller höga temperaturer (till exempel ovanpå AV-utrustning). Om ”W-1:Out of Phase” visas8 Sv Nu är det dags att spela upp en BD/DVD-skiva.Vi rekommenderar att du använder en skiva som är inspelad med flerkanalljud (5.1-kanaler eller fler) för att kunna uppleva surroundljudet från receivern. Tryck på HDMI 1 och välj ”HDMI 1” som ingångskälla. Starta uppspelningen på BD/DVD-spelaren. Tryck upprepade gånger på STRAIGHT och välj ”STRAIGHT”. Tryck på VOLUME för att justera volymen.Den grundläggande inställningsprocessen är nu slutförd.Ljud spelas bara upp ur framhögtalarna vid uppspelning av flerkanalsljudKontrollera inställningen för utmatning av digitalt ljud på BD/DVD-spelaren.Den kan vara inställd på att mata ut 2-kanalljud (t.ex. PCM).Inget ljud hörs från en viss högtalareSe ”Felsökning” i ”Bruksanvisning”. 6 Uppspelning av BD/DVD-skivor TV L TV CH

TVNPUTMUTECODE S T10ENTMEMORY5

Volume -30.0dB VOL Många fler funktioner! Receivern har flera andra funktioner.Mer information om hur du får ut mesta möjliga av din receiver finns i ”Bruksanvisning” på den medföljande CD-ROM-skivan. Ansluta andra uppspelningsenheter Anslut ljudenheter (till exempel CD-spelare), spelkonsoler, videokameror och många fler. Välja ljudläge Välj önskat ljudprogram (CINEMA DSP) eller surrounddekoder som är anpassade för filmer, musik, spel, sportprogram och annat. Uppspelning från en iPod Genom att använda den USB-kabel som medföljde din iPod kan du njuta av musiken i den med din receiver.

Lyssna på FM/AM-radio ■ Spela upp musik från en USB-lagringsenhet

Spela upp nätverksinnehåll
