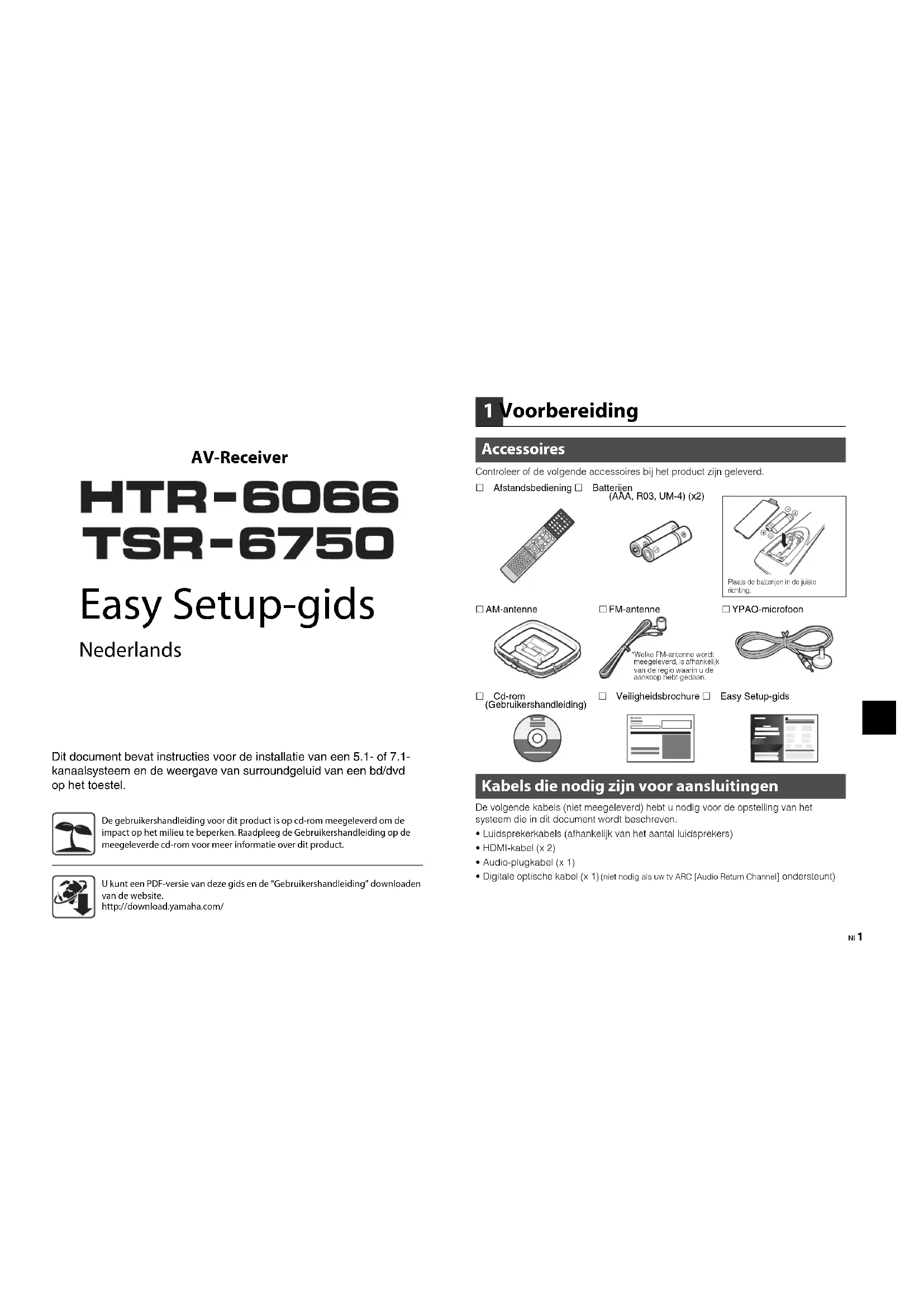

Selección de la fuente de entrada y los ajustes favoritos de una vez Para obtener más información, consulte “Qué puede hacer con la unidad”.Nl 1Controleer of de volgende accessoires bij het product zijn geleverd.De volgende kabels (niet meegeleverd) hebt u nodig voor de opstelling van het systeem die in dit document wordt beschreven.• Luidsprekerkabels (afhankelijk van het aantal luidsprekers)• HDMI-kabel (x 2)• Audio-plugkabel (x 1)• Digitale optische kabel (x 1) (niet nodig als uw tv ARC [Audio Return Channel] ondersteunt) 1 Voorbereiding Accessoires Afstandsbediening Batterijen (AAA, R03, UM-4) (x2)Plaats de batterijen in de juiste richting. AM-antenne FM-antenne YPAO-microfoon Cd-rom (Gebruikershandleiding) Veiligheidsbrochure Easy Setup-gids *Welke FM-antenne wordt meegeleverd, is afhankelijk van de regio waarin u de aankoop hebt gedaan. Kabels die nodig zijn voor aansluitingen Easy Setup-gids Nederlands AV-Receiver Dit document bevat instructies voor de installatie van een 5.1- of 7.1- kanaalsysteem en de weergave van surroundgeluid van een bd/dvd op het toestel. De gebruikershandleiding voor dit product is op cd-rom meegeleverd om de impact op het milieu te beperken. Raadpleeg de Gebruikershandleiding op de meegeleverde cd-rom voor meer informatie over dit product.U kunt een PDF-versie van deze gids en de “Gebruikershandleiding” downloaden van de website.http://download.yamaha.com/2 Nl Plaats de luidsprekers in de kamer zoals afgebeeld in het onderstaande overzicht. Raadpleeg de “Gebruikershandleiding” voor meer informatie over andere luidsprekersystemen. 1 Voorste luidspreker (L) 2 Voorste luidspreker (R) 3 Middelste luidspreker 4 Surroundluidspreker (L) 5 Surroundluidspreker (R) 6 Achterste surroundluidspreker (L) 7 Achterste surroundluidspreker (R) 9 Subwoofer 2 Luidsprekers plaatsen 5.1-kanaalsysteem

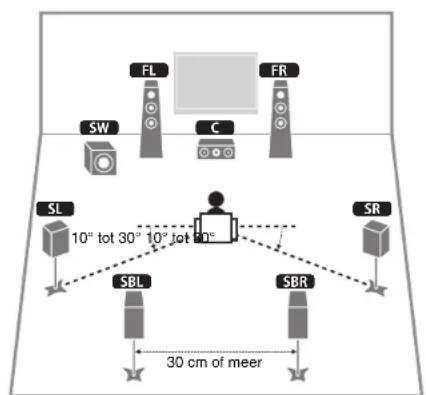

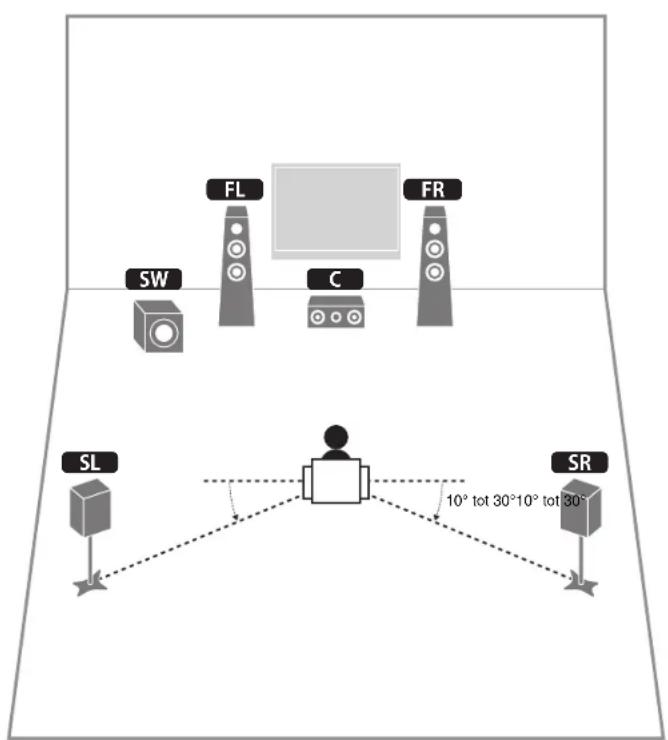

10° tot 30°10° tot 30° 7.1-kanaalsysteem

30 cm of meer10° tot 30° 10° tot 30°Nl 3 ■ De luidsprekerkabels aansluiten Luidsprekerkabels zijn voorzien van twee draadjes. Het ene draadje dient voor de verbinding met de negatieve (–) aansluitingen van het toestel en de luidspreker, het andere dient voor de positieve (+) aansluitingen. Als de draadjes zijn voorzien van kleurmarkering om verwarring te voorkomen, verbindt u het zwarte draadje met de negatieve aansluitingen en het andere draadje met de positieve aansluitingen.a Verwijder ongeveer 10 mm van de isolatie van de uiteinden van de luidsprekerkabel en draai de blootliggende draadjes van de kabel stevig in elkaar.b Maak de luidsprekeraansluiting los.c Steek de blootliggende draadjes van de kabel in de opening aan de zijkant (bovenaan rechts of onderaan links) van de aansluiting.d Maak de aansluiting vast.Een banaanstekker gebruiken(Alleen modellen voor de V.S. en Australië)a Maak de luidsprekeraansluiting vast.b Steek een banaanstekker in het uiteinde van de aansluiting.

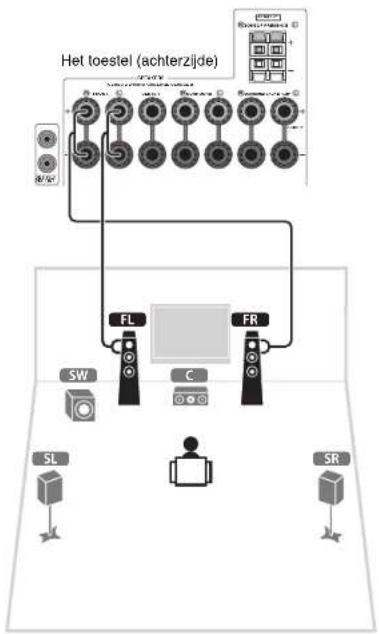

Sluit de voorste luidsprekers (1/2) aan op de FRONT (//\)-aansluitingen.

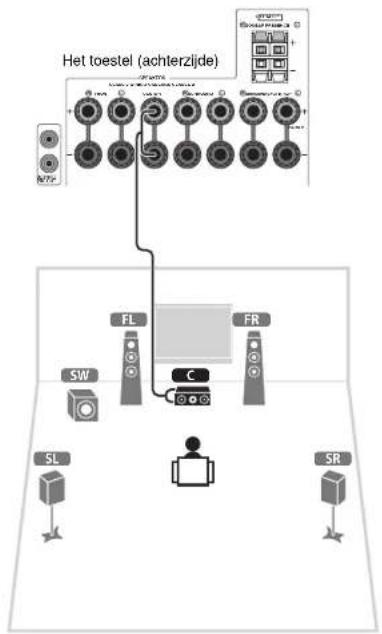

Sluit de middelste luidspreker (3) aan op de CENTER-aansluiting. 3 Luidsprekers/subwoofer aansluiten

• Het toestel is standaard geconfigureerd voor luidsprekers van 8 ohm. Als u luidsprekers van 6 ohm aansluit, moet u de luidsprekerimpedantie instellen op “6 MIN”. Raadpleeg “De luidsprekerimpedantie instellen” in de “Gebruikershandleiding” voor meer informatie.• Gebruik een subwoofer die is voorzien van een ingebouwde versterker.• Haal het netsnoer van het toestel uit het stopcontact en schakel de subwoofer uit voordat u de luidsprekers aansluit.• Zorg dat de kerndraden van de luidsprekerkabel elkaar niet aanraken en niet in contact komt met de metalen oppervlakken van het toestel. Hierdoor kunnen het toestel of de luidsprekers beschadigd raken. Als de luidsprekerkabels kortsluiting veroorzaken, wordt “Check SP Wires” op de display op het voorpaneel weergegeven wanneer het toestel wordt ingeschakeld. FRONT

– (zwart)+ (rood) FRONT

Het toestel (achterzijde)

Het toestel (achterzijde)4 Nl

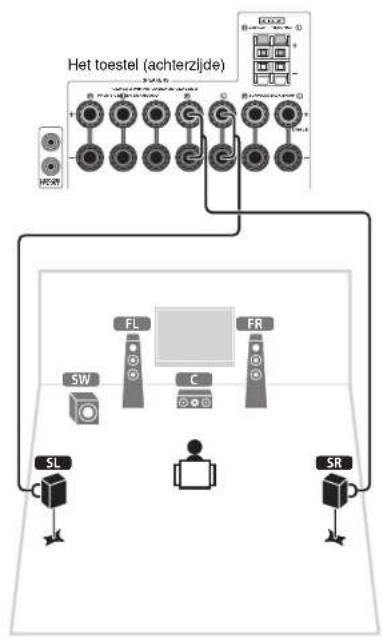

Sluit de surroundluidsprekers (4/5) aan op de SURROUND (//\)-aansluitingen.

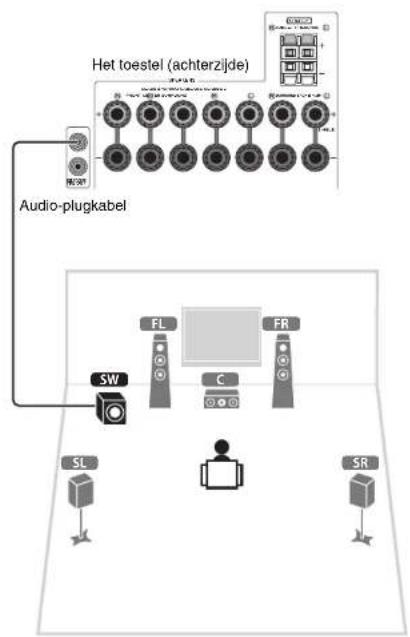

Sluit de subwoofer (9) aan op de SUBWOOFER PRE OUT (1)-aansluiting.

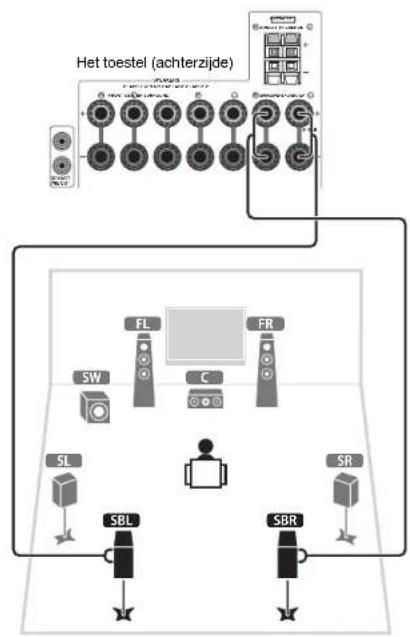

• Gebruik een subwoofer die is voorzien van een ingebouwde versterker. Sluit de achterste surroundluidsprekers (6/7) aan op de SURROUND BACK (//\)-aansluitingen. FRONT CENTER SURROUNDSINGLESURROUND BACK BI-AMPSPEAKERSCLASS 2 WIRING CABLAGE CLASSE 2SUBWOOFERPRE OUTZONE2/F PRESENCEEXTRA SP

Audio-plugkabel Het toestel (achterzijde) Voor een 7.1-kanaalsysteem FRONT CENTER SURROUNDSI GLESURROUND BACK/BI AMPSPEAKERSCLASS 2 W R NG CABLAGE CLASSE 2SUBWOOFERPRE OUTZONE2 F PRESENCEEXTRA SP

Het toestel (achterzijde)Nl 5 4 Externe apparaten aansluiten AUD O 1AUD O 2O TI ALO TI ALC AXI LV DEO AV4 AV3 AV2 AV 1 (TV)

Audio-uitgang (optisch) HDMI-ingang HDMI-uitgang Bd/dvd-speler HDMI OUT- aansluiting HDMI 1-aansluiting AV 4 (OPTICAL)- aansluiting Het toestel (achterzijde) Op een wandstopcontact Schakel het toestel in Het toestel (voorzijde)

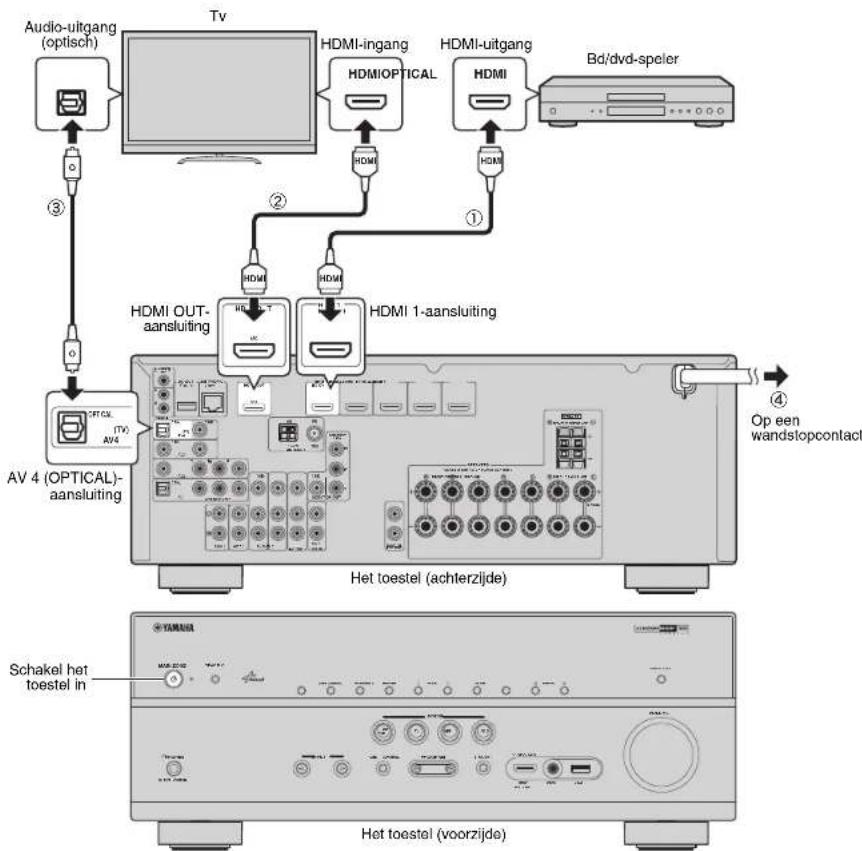

Sluit de externe apparaten aan op het toestel. a Sluit een bd/dvd-speler met een HDMI-kabel aan op het toestel. Als de bd/dvd-speler momenteel rechtstreeks op de tv is aangesloten met een HDMI-kabel, koppelt u de kabel los van de tv en sluit u de kabel aan op dit toestel. b Sluit een tv met de andere HDMI-kabel aan op het toestel. c Sluit een tv met een digitale optische kabel aan op het toestel. Deze aansluiting is vereist voor de weergave van tv-audio op het toestel. Deze aansluiting is niet nodig als uw tv ARC ondersteunt (Audio Return Channel). d Sluit het netsnoer aan op een stopcontact.

• Raadpleeg “VOORBEREIDINGEN” in de “Gebruikershandleiding” voor meer informatie over het aansluiten van radioantennes en andere externe apparaten.

Schakel het toestel, de tv en het weergaveapparaat in.

Gebruik de afstandsbediening van de tv om de signaalbron van de tv te wijzigen vanaf het toestel. De aansluitingen zijn gemaakt. Ga verder naar de volgende pagina om de luidsprekerinstellingen te optimaliseren.

• Als u een tv met een HDMI-kabel op het toestel aansluit, kunt u de instellingen van het toestel configureren via het menu dat op de tv wordt weergegeven. Daarnaast kunt u de taal voor het schermmenu selecteren. U kunt kiezen uit Engels (standaard), Japans, Frans, Duits, Spaans, Russisch, Italiaans en Chinees. Voor details raadpleegt u de “Gebruikershandleiding”. In deze handleiding worden afbeeldingen van Engelstalige menuschermen als voorbeeld gebruikt.6 Nl De functie Yamaha Parametric room Acoustic Optimizer (YPAO) detecteert luidsprekeraansluitingen, meet de afstanden tussen de luidsprekers en de luisterpositie(s) en optimaliseert vervolgens automatisch de luidsprekerinstellingen, zoals de volumebalans en de akoestische parameters, aan de kamer. Voorbereidingen voor YPAO

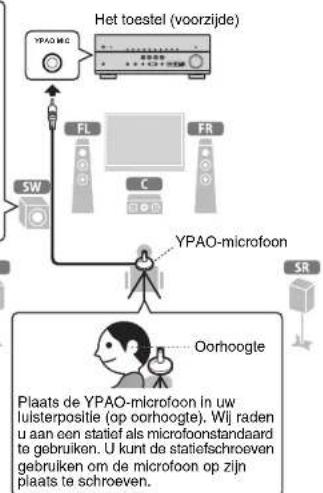

• Tijdens de meting worden testtonen uitgezonden op hoog volume. Zorg dat kleine kinderen niet bang worden van de testtonen. Gebruik deze functie niet’s nachts als het storend kan zijn voor anderen.• Tijdens de meting kunt u het volume niet aanpassen.• Houd de ruimte zo stil mogelijk tijdens het meten.• Sluit geen hoofdtelefoon aan.• Ga tijdens de meting (circa 3 minuten) niet tussen de luidsprekers en de YPAO-microfoon staan.• Ga in de hoek van de ruimte staan of verlaat de ruimte.YPAO MICVOLUME H GH CUTCROSSOVER/MIN MAXMIN MAX Het toestel (voorzijde)Plaats de YPAO-microfoon in uw luisterpositie (op oorhoogte). Wij raden u aan een statief als microfoonstandaard te gebruiken. U kunt de statiefschroeven gebruiken om de microfoon op zijn plaats te schroeven.YPAO-microfoonOorhoogteSchakel de subwoofer in en stel het volume in op de helft. Als de cross-overfrequentie-kan worden aangepast, stelt u deze in op het maximum.

Sluit de YPAO-microfoon aan op de YPAO MIC-aansluiting op het voorpaneel. Het volgende scherm wordt weergegeven op de tv.

• Om de handeling te annuleren, ontkoppelt u de YPAO-microfoon voordat de meting wordt gestart.

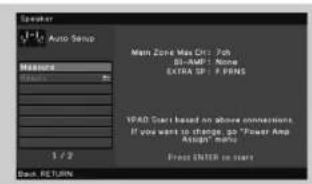

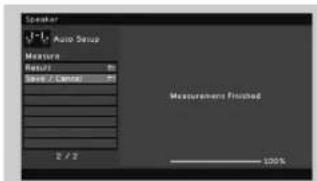

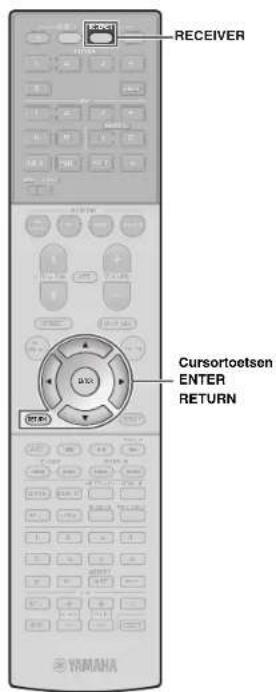

U start de meting door de cursortoetsen te gebruiken om “Measure” te selecteren en op ENTER te drukken. De meting begint na 10 seconden. Het volgende scherm wordt weergegeven op de tv als de meting is voltooid.

• Als de cursurtoetsen niet werken, drukt u op RECEIVER en gebruikt u vervolgens de cursortoetsen.• Raadpleeg “Foutberichten” of “Waarschuwingsberichten” in de “Gebruikershandleiding” als een foutbericht (bijvoorbeeld E-1) of waarschuwingsbericht (bijvoorbeeld W-2) wordt weergegeven.• Raadpleeg “Als “W-1:Out of Phase” wordt weergegeven” (volgende pagina) als het waarschuwingsbericht “W-1:Out of Phase” wordt weergegeven. TV L TV CH

Gebruik de cursortoetsen om “Save/Cancel” te selecteren en druk op ENTER.

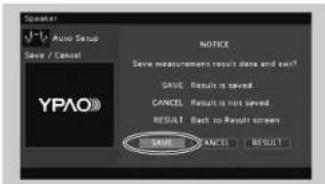

Gebruik de cursortoetsen om “SAVE” te selecteren en druk op ENTER.

Koppel de YPAO-microfoon los van het toestel. Hiermee is de optimalisatie van de luidsprekerinstellingen voltooid. Volg de procedure hieronder om de luidsprekeraansluitingen te controleren. a Gebruik de cursortoetsen om “Result” te selecteren en druk op ENTER.b Gebruik de cursortoetsen om “Wiring” te selecteren.c Controleer de kabelaansluitingen (+/-) van de luidspreker waarvoor het waarschuwingsbericht de melding “Reverse” gaf. Als de luidspreker goed is aangesloten: Afhankelijk van het type luidsprekers en de omgeving kan dit bericht ook worden weergegeven als u de luidsprekers correct hebt aangesloten. In dit geval kunt u het bericht negeren. Druk op RETURN en ga naar stap 3. Als de luidspreker foutief is aangesloten: Schakel het toestel uit en sluit de luidsprekerkabel opnieuw aan. Voer vervolgens de YPAO-meting opnieuw uit.

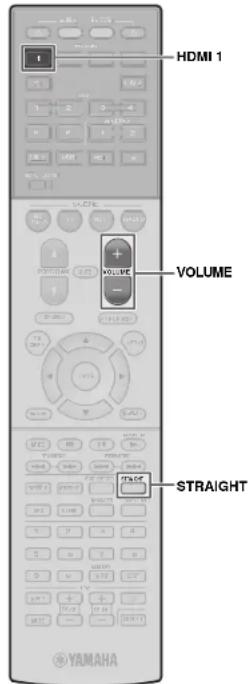

• De YPAO-microfoon is gevoelig voor warmte. Plaats de microfoon daarom niet op een locatie waar deze wordt blootgesteld aan direct zonlicht of hoge temperaturen (bijvoorbeeld op AV-apparatuur). Als “W-1:Out of Phase” wordt weergegeven8 Nl Laten we nu een bd/dvd-schijf afspelen.We adviseren om multikanaalsaudio (5.1-kanaal-of hoger) af te spelen om volop te kunnen genieten van het surroundeffect van het toestel. Druk op HDMI 1 om “HDMI 1” als de signaalbron te selecteren. Start de weergave op de bd/dvd-speler. Druk herhaaldelijk op STRAIGHT om “STRAIGHT” te selecteren. Druk op VOLUME om het volume aan te passen.De basisinstellingen zijn nu voltooid.Tijdens de multikanaalsweergave van audio wordt geluid alleen weergegeven door de voorste luidsprekersControleer de instellingen voor digitale audio-uitvoer van de bd/dvd-speler.Mogelijk zijn deze ingesteld op 2-kanaalsuitvoer (zoals PCM).Er wordt geen geluid weergegeven door een bepaalde luidsprekerRaadpleeg Problemen oplossen in de “Gebruikershandleiding”. 6 Een bd/dvd afspelen TV L TV CH

TVNPUTMUTECODE S T10ENTMEMORY5

HDMI 1STRAIGHTVOLUME Als surround niet werkt

Volume -30.0dB VOL Nog veel meer mogelijkheden! Het toestel beschikt nog over vele andere functies.Raadpleeg de “Gebruikershandleiding” op de meegeleverde cd-rom voor extra hulp om optimaal gebruik te maken van het toestel. Andere weergaveapparaten aansluiten Sluit audioapparaten (zoals cd-speler), gameconsoles, camcorders of andere apparaten aan. De geluidsmodus selecteren Selecteer het gewenste geluidsprogramma (CINEMA DSP) of de surrounddecoder voor de weergave van films, muziek, games, sportprogramma’s en ander gebruik. Weergave van een iPod Door een USB-kabel te gebruiken die bij de iPod is geleverd, kunt u op het toestel genieten van uw iPod.

Luisteren naar FM/AM-radio ■ Muziek afspelen van een USB-opslagapparaat

Netwerkinhoud weergeven

De signaalbron en favoriete instellingen in één keer selecteren Raadpleeg “Wat u kunt doen met het toestel” voor meer informatie.© 2013 Yamaha Corporation Printed in Malaysia ZF58190
